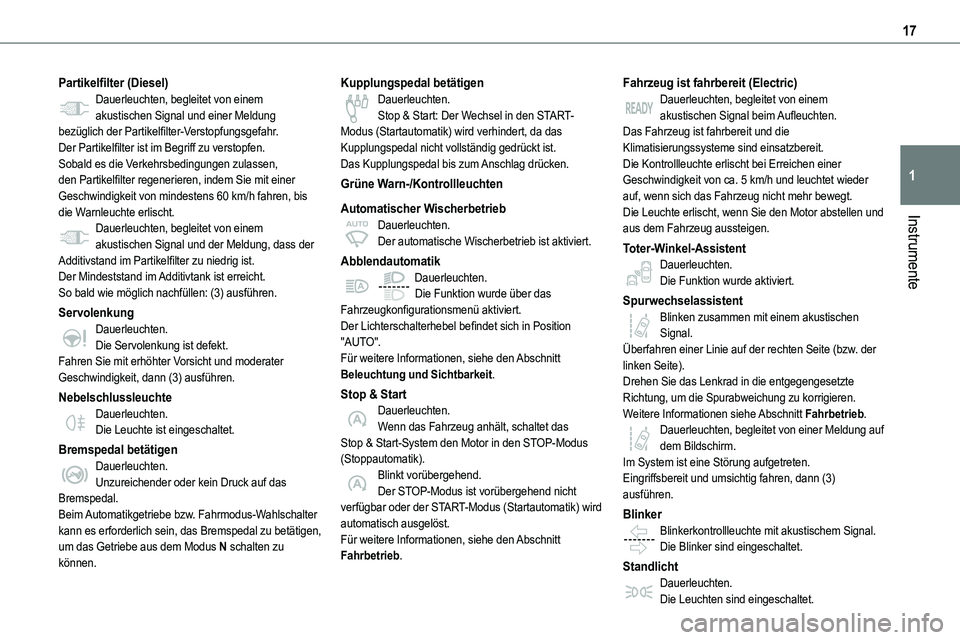

17
Instrumente
1
Partikelfilter (Diesel)Dauerleuchten, begleitet von einem akustischen Signal und einer Meldung bezüglich der Partikelfilter-Verstopfungsgefahr.Der Partikelfilter ist im Begriff zu verstopfen.Sobald es die Verkehrsbedingungen zulassen, den Partikelfilter regenerieren, indem Sie mit einer Geschwindigkeit von mindestens 60 km/h fahren, bis die Warnleuchte erlischt.
Dauerleuchten, begleitet von einem akustischen Signal und der Meldung, dass der Additivstand im Partikelfilter zu niedrig ist.Der Mindeststand im Additivtank ist erreicht.So bald wie möglich nachfüllen: (3) ausführen.
ServolenkungDauerleuchten.Die Servolenkung ist defekt.Fahren Sie mit erhöhter Vorsicht und moderater Geschwindigkeit, dann (3) ausführen.
NebelschlussleuchteDauerleuchten.Die Leuchte ist eingeschaltet.
Bremspedal betätigenDauerleuchten.Unzureichender oder kein Druck auf das Bremspedal.Beim Automatikgetriebe bzw. Fahrmodus-Wahlschalter kann es erforderlich sein, das Bremspedal zu betätigen, um das Getriebe aus dem Modus N schalten zu können.
Kupplungspedal betätigenDauerleuchten.Stop & Start: Der Wechsel in den START-Modus (Startautomatik) wird verhindert, da das Kupplungspedal nicht vollständig gedrückt ist.Das Kupplungspedal bis zum Anschlag drücken.
Grüne Warn-/Kontrollleuchten
Automatischer Wischerbetrieb
Dauerleuchten.Der automatische Wischerbetrieb ist aktiviert.
AbblendautomatikDauerleuchten.Die Funktion wurde über das Fahrzeugkonfigurationsmenü aktiviert.Der Lichterschalterhebel befindet sich in Position "AUTO".Für weitere Informationen, siehe den Abschnitt Beleuchtung und Sichtbarkeit.
Stop & StartDauerleuchten.Wenn das Fahrzeug anhält, schaltet das Stop & Start-System den Motor in den STOP-Modus (Stoppautomatik).Blinkt vorübergehend.Der STOP-Modus ist vorübergehend nicht verfügbar oder der START-Modus (Startautomatik) wird automatisch ausgelöst.Für weitere Informationen, siehe den Abschnitt Fahrbetrieb.
Fahrzeug ist fahrbereit (Electric)Dauerleuchten, begleitet von einem akustischen Signal beim Aufleuchten.Das Fahrzeug ist fahrbereit und die Klimatisierungssysteme sind einsatzbereit.Die Kontrollleuchte erlischt bei Erreichen einer Geschwindigkeit von ca. 5 km/h und leuchtet wieder auf, wenn sich das Fahrzeug nicht mehr bewegt.Die Leuchte erlischt, wenn Sie den Motor abstellen und
aus dem Fahrzeug aussteigen.
Toter-Winkel-AssistentDauerleuchten.Die Funktion wurde aktiviert.
SpurwechselassistentBlinken zusammen mit einem akustischen Signal.Überfahren einer Linie auf der rechten Seite (bzw. der linken Seite).Drehen Sie das Lenkrad in die entgegengesetzte Richtung, um die Spurabweichung zu korrigieren.Weitere Informationen siehe Abschnitt Fahrbetrieb.Dauerleuchten, begleitet von einer Meldung auf dem Bildschirm.Im System ist eine Störung aufgetreten.Eingriffsbereit und umsichtig fahren, dann (3) ausführen.
BlinkerBlinkerkontrollleuchte mit akustischem Signal.Die Blinker sind eingeschaltet.
StandlichtDauerleuchten.Die Leuchten sind eingeschaltet.

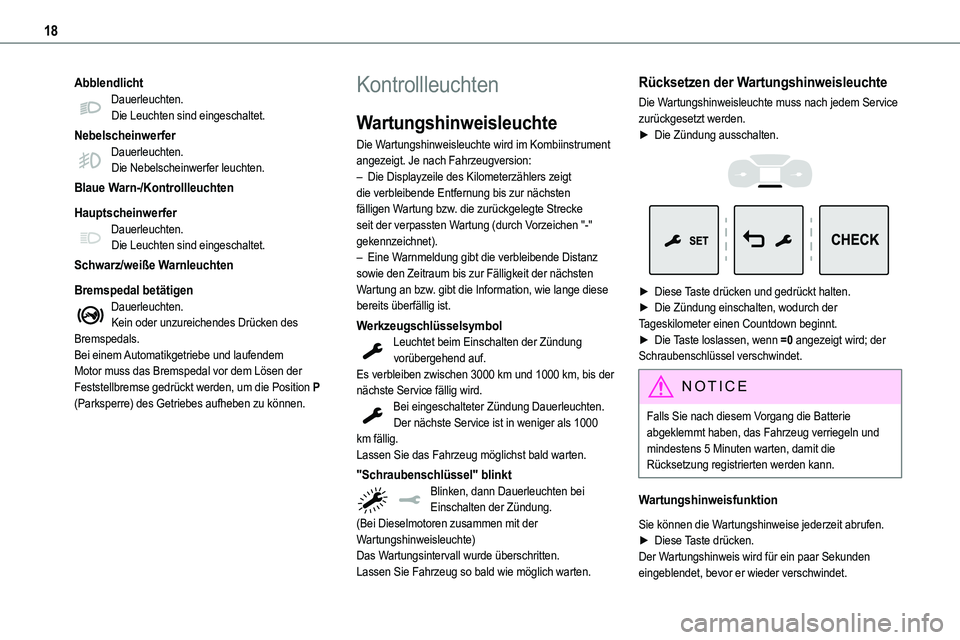

18
AbblendlichtDauerleuchten.Die Leuchten sind eingeschaltet.
NebelscheinwerferDauerleuchten.Die Nebelscheinwerfer leuchten.
Blaue Warn-/Kontrollleuchten
Hauptscheinwerfer
Dauerleuchten.Die Leuchten sind eingeschaltet.
Schwarz/weiße Warnleuchten
Bremspedal betätigenDauerleuchten.Kein oder unzureichendes Drücken des Bremspedals.Bei einem Automatikgetriebe und laufendem Motor muss das Bremspedal vor dem Lösen der Feststellbremse gedrückt werden, um die Position P (Parksperre) des Getriebes aufheben zu können.
Kontrollleuchten
Wartungshinweisleuchte
Die Wartungshinweisleuchte wird im Kombiinstrument angezeigt. Je nach Fahrzeugversion:– Die Displayzeile des Kilometerzählers zeigt die verbleibende Entfernung bis zur nächsten fälligen Wartung bzw. die zurückgelegte Strecke
seit der verpassten Wartung (durch Vorzeichen "-" gekennzeichnet).– Eine Warnmeldung gibt die verbleibende Distanz sowie den Zeitraum bis zur Fälligkeit der nächsten Wartung an bzw. gibt die Information, wie lange diese bereits überfällig ist.
WerkzeugschlüsselsymbolLeuchtet beim Einschalten der Zündung vorübergehend auf.Es verbleiben zwischen 3000 km und 1000 km, bis der nächste Service fällig wird.Bei eingeschalteter Zündung Dauerleuchten.Der nächste Service ist in weniger als 1000 km fällig.Lassen Sie das Fahrzeug möglichst bald warten.
"Schraubenschlüssel" blinktBlinken, dann Dauerleuchten bei Einschalten der Zündung.(Bei Dieselmotoren zusammen mit der Wartungshinweisleuchte)Das Wartungsintervall wurde überschritten.Lassen Sie Fahrzeug so bald wie möglich warten.
Rücksetzen der Wartungshinweisleuchte
Die Wartungshinweisleuchte muss nach jedem Service zurückgesetzt werden.► Die Zündung ausschalten.


► Diese Taste drücken und gedrückt halten.► Die Zündung einschalten, wodurch der Tageskilometer einen Countdown beginnt.► Die Taste loslassen, wenn =0 angezeigt wird; der Schraubenschlüssel verschwindet.
NOTIC E
Falls Sie nach diesem Vorgang die Batterie abgeklemmt haben, das Fahrzeug verriegeln und mindestens 5 Minuten warten, damit die Rücksetzung registrierten werden kann.
Wartungshinweisfunktion
Sie können die Wartungshinweise jederzeit abrufen.
► Diese Taste drücken.Der Wartungshinweis wird für ein paar Sekunden eingeblendet, bevor er wieder verschwindet.

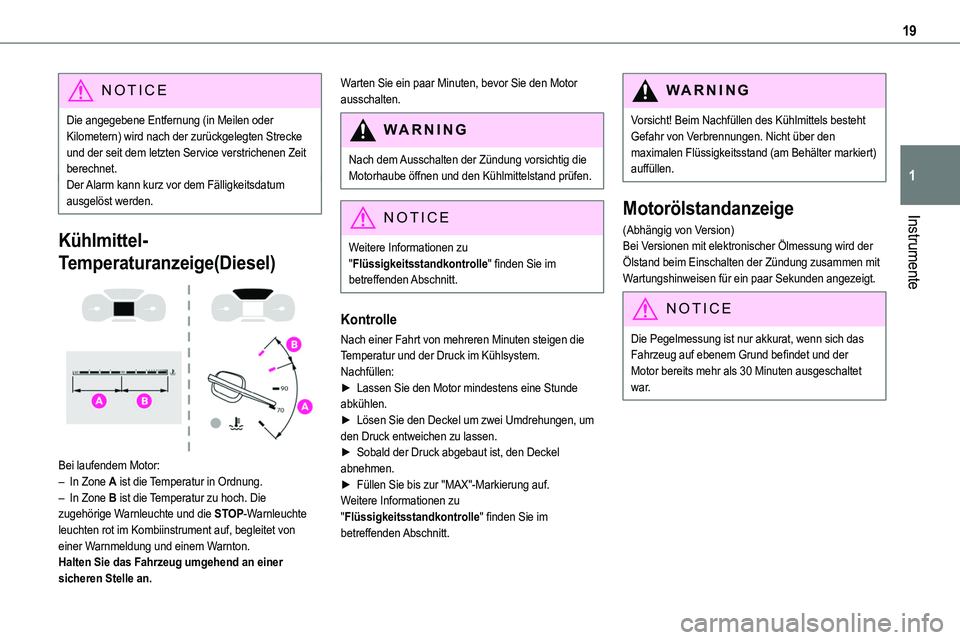

19
Instrumente
1
NOTIC E
Die angegebene Entfernung (in Meilen oder Kilometern) wird nach der zurückgelegten Strecke und der seit dem letzten Service verstrichenen Zeit berechnet.Der Alarm kann kurz vor dem Fälligkeitsdatum ausgelöst werden.
Kühlmittel-
Temperaturanzeige(Diesel)

Bei laufendem Motor:– In Zone A ist die Temperatur in Ordnung.– In Zone B ist die Temperatur zu hoch. Die zugehörige Warnleuchte und die STOP-Warnleuchte leuchten rot im Kombiinstrument auf, begleitet von einer Warnmeldung und einem Warnton.Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an.
Warten Sie ein paar Minuten, bevor Sie den Motor ausschalten.
WARNI NG
Nach dem Ausschalten der Zündung vorsichtig die Motorhaube öffnen und den Kühlmittelstand prüfen.
NOTIC E
Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
Kontrolle
Nach einer Fahrt von mehreren Minuten steigen die Temperatur und der Druck im Kühlsystem.Nachfüllen:► Lassen Sie den Motor mindestens eine Stunde abkühlen.► Lösen Sie den Deckel um zwei Umdrehungen, um den Druck entweichen zu lassen.► Sobald der Druck abgebaut ist, den Deckel abnehmen.► Füllen Sie bis zur "MAX"-Markierung auf.Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
WARNI NG
Vorsicht! Beim Nachfüllen des Kühlmittels besteht Gefahr von Verbrennungen. Nicht über den maximalen Flüssigkeitsstand (am Behälter markiert) auffüllen.
Motorölstandanzeige
(Abhängig von Version)Bei Versionen mit elektronischer Ölmessung wird der Ölstand beim Einschalten der Zündung zusammen mit Wartungshinweisen für ein paar Sekunden angezeigt.
NOTIC E
Die Pegelmessung ist nur akkurat, wenn sich das Fahrzeug auf ebenem Grund befindet und der Motor bereits mehr als 30 Minuten ausgeschaltet war.

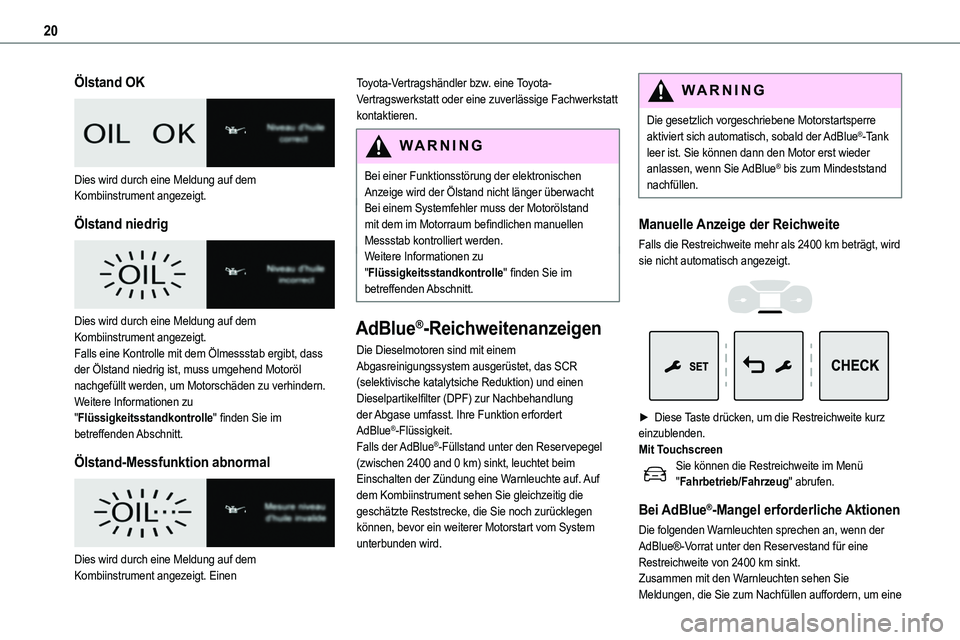

20
Ölstand OK

Dies wird durch eine Meldung auf dem Kombiinstrument angezeigt.
Ölstand niedrig

Dies wird durch eine Meldung auf dem Kombiinstrument angezeigt.Falls eine Kontrolle mit dem Ölmessstab ergibt, dass der Ölstand niedrig ist, muss umgehend Motoröl nachgefüllt werden, um Motorschäden zu verhindern.Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
Ölstand-Messfunktion abnormal

Dies wird durch eine Meldung auf dem Kombiinstrument angezeigt. Einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren.
WARNI NG
Bei einer Funktionsstörung der elektronischen Anzeige wird der Ölstand nicht länger überwachtBei einem Systemfehler muss der Motorölstand mit dem im Motorraum befindlichen manuellen Messstab kontrolliert werden.Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
AdBlue®-Reichweitenanzeigen
Die Dieselmotoren sind mit einem Abgasreinigungssystem ausgerüstet, das SCR (selektivische katalytsiche Reduktion) und einen Dieselpartikelfilter (DPF) zur Nachbehandlung der Abgase umfasst. Ihre Funktion erfordert AdBlue®-Flüssigkeit.Falls der AdBlue®-Füllstand unter den Reservepegel (zwischen 2400 and 0 km) sinkt, leuchtet beim Einschalten der Zündung eine Warnleuchte auf. Auf dem Kombiinstrument sehen Sie gleichzeitig die geschätzte Reststrecke, die Sie noch zurücklegen können, bevor ein weiterer Motorstart vom System
unterbunden wird.
WARNI NG
Die gesetzlich vorgeschriebene Motorstartsperre aktiviert sich automatisch, sobald der AdBlue®-Tank leer ist. Sie können dann den Motor erst wieder anlassen, wenn Sie AdBlue® bis zum Mindeststand nachfüllen.
Manuelle Anzeige der Reichweite
Falls die Restreichweite mehr als 2400 km beträgt, wird sie nicht automatisch angezeigt.


► Diese Taste drücken, um die Restreichweite kurz einzublenden. Mit TouchscreenSie können die Restreichweite im Menü "Fahrbetrieb/Fahrzeug" abrufen.
Bei AdBlue®-Mangel erforderliche Aktionen
Die folgenden Warnleuchten sprechen an, wenn der
AdBlue®-Vorrat unter den Reservestand für eine Restreichweite von 2400 km sinkt.Zusammen mit den Warnleuchten sehen Sie Meldungen, die Sie zum Nachfüllen auffordern, um eine

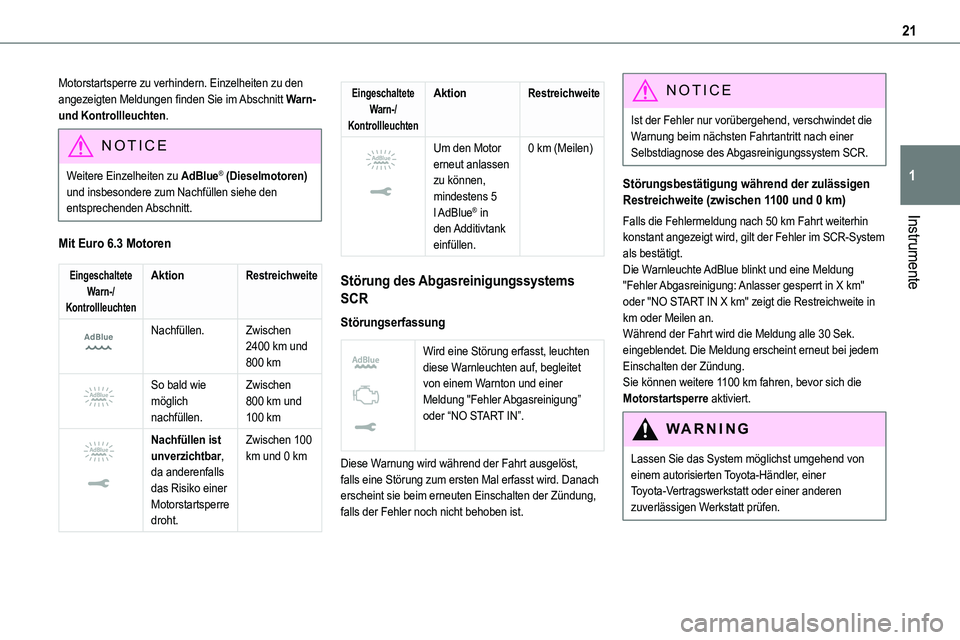

21
Instrumente
1
Motorstartsperre zu verhindern. Einzelheiten zu den angezeigten Meldungen finden Sie im Abschnitt Warn- und Kontrollleuchten.
NOTIC E
Weitere Einzelheiten zu AdBlue® (Dieselmotoren) und insbesondere zum Nachfüllen siehe den entsprechenden Abschnitt.
Mit Euro 6.3 Motoren
Eingeschaltete Warn-/Kontrollleuchten
AktionRestreichweite


Nachfüllen.Zwischen 2400 km und 800 km

So bald wie möglich nachfüllen.
Zwischen 800 km und 100 km

Nachfüllen ist unverzichtbar, da anderenfalls das Risiko einer Motorstartsperre droht.
Zwischen 100 km und 0 km
Eingeschaltete Warn-/Kontrollleuchten
AktionRestreichweite


Um den Motor erneut anlassen zu können, mindestens 5 l AdBlue® in den Additivtank einfüllen.
0 km (Meilen)
Störung des Abgasreinigungssystems
SCR
Störungserfassung


Wird eine Störung erfasst, leuchten diese Warnleuchten auf, begleitet von einem Warnton und einer Meldung "Fehler Abgasreinigung” oder “NO START IN”.
Diese Warnung wird während der Fahrt ausgelöst, falls eine Störung zum ersten Mal erfasst wird. Danach erscheint sie beim erneuten Einschalten der Zündung, falls der Fehler noch nicht behoben ist.
NOTIC E
Ist der Fehler nur vorübergehend, verschwindet die Warnung beim nächsten Fahrtantritt nach einer Selbstdiagnose des Abgasreinigungssystem SCR.
Störungsbestätigung während der zulässigen Restreichweite (zwischen 1100 und 0 km)
Falls die Fehlermeldung nach 50 km Fahrt weiterhin
konstant angezeigt wird, gilt der Fehler im SCR-System als bestätigt.Die Warnleuchte AdBlue blinkt und eine Meldung "Fehler Abgasreinigung: Anlasser gesperrt in X km" oder "NO START IN X km" zeigt die Restreichweite in km oder Meilen an.Während der Fahrt wird die Meldung alle 30 Sek. eingeblendet. Die Meldung erscheint erneut bei jedem Einschalten der Zündung.Sie können weitere 1100 km fahren, bevor sich die Motorstartsperre aktiviert.
WARNI NG
Lassen Sie das System möglichst umgehend von einem autorisierten Toyota-Händler, einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt prüfen.

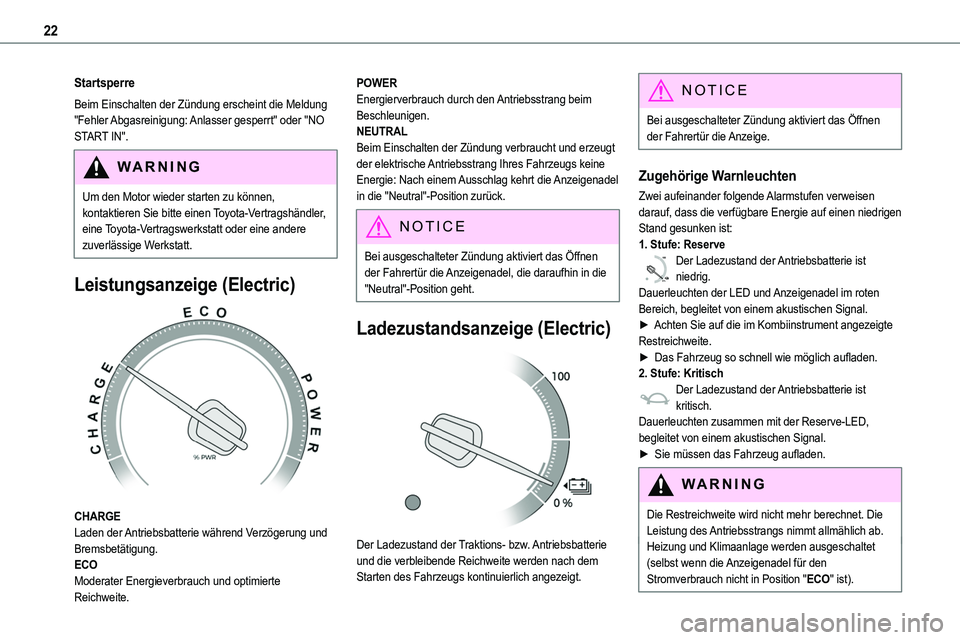

22
Startsperre
Beim Einschalten der Zündung erscheint die Meldung "Fehler Abgasreinigung: Anlasser gesperrt" oder "NO START IN".
WARNI NG
Um den Motor wieder starten zu können, kontaktieren Sie bitte einen Toyota-Vertragshändler, eine Toyota-Vertragswerkstatt oder eine andere zuverlässige Werkstatt.
Leistungsanzeige (Electric)

CHARGELaden der Antriebsbatterie während Verzögerung und Bremsbetätigung.ECOModerater Energieverbrauch und optimierte
Reichweite.
POWEREnergierverbrauch durch den Antriebsstrang beim Beschleunigen.NEUTRALBeim Einschalten der Zündung verbraucht und erzeugt der elektrische Antriebsstrang Ihres Fahrzeugs keine Energie: Nach einem Ausschlag kehrt die Anzeigenadel in die "Neutral"-Position zurück.
NOTIC E
Bei ausgeschalteter Zündung aktiviert das Öffnen der Fahrertür die Anzeigenadel, die daraufhin in die "Neutral"-Position geht.
Ladezustandsanzeige (Electric)

Der Ladezustand der Traktions- bzw. Antriebsbatterie und die verbleibende Reichweite werden nach dem Starten des Fahrzeugs kontinuierlich angezeigt.
NOTIC E
Bei ausgeschalteter Zündung aktiviert das Öffnen der Fahrertür die Anzeige.
Zugehörige Warnleuchten
Zwei aufeinander folgende Alarmstufen verweisen darauf, dass die verfügbare Energie auf einen niedrigen
Stand gesunken ist:1. Stufe: Reserve
0 %
100
Der Ladezustand der Antriebsbatterie ist niedrig.Dauerleuchten der LED und Anzeigenadel im roten Bereich, begleitet von einem akustischen Signal.►
Achten Sie auf die im Kombiinstrument angezeigte Restreichweite.► Das Fahrzeug so schnell wie möglich aufladen.2. Stufe: KritischDer Ladezustand der Antriebsbatterie ist kritisch.Dauerleuchten zusammen mit der Reserve-LED, begleitet von einem akustischen Signal.► Sie müssen das Fahrzeug aufladen.
WARNI NG
Die Restreichweite wird nicht mehr berechnet. Die Leistung des Antriebsstrangs nimmt allmählich ab.
Heizung und Klimaanlage werden ausgeschaltet (selbst wenn die Anzeigenadel für den Stromverbrauch nicht in Position "ECO" ist).

23
Instrumente
1
Klimatisierung-
Stromverbrauchsanzeige
(Electric)

Die Anzeige zeigt den Verbrauch der elektrischen Energie der Antriebsbatterie durch Klimatisierungskomponenten im Fahrgastraum an.Die betreffenden Geräte sind die Heizung und die Klimaanlage.Diese Geräte können verwendet werden:
– Falls das Ladekabel des Fahrzeugs nicht eingesteckt ist, wenn die READY-Leuchte aufleuchtet.– Falls das Ladekabel des Fahrzeugs eingesteckt ist, bei eingeschalteter Zündung (Modus "Lounge")Die Wahl des Modus ECO begrenzt die Leistung einiger dieser Geräte. Die Nadel der Klimatisierung-Stromverbrauchsanzeige bewegt sich dann in die Zone "ECO".
NOTIC E
Um den Fahrgastraum schnell zu heizen oder zu kühlen, können Sie vorübergehend die maximale Heiz- oder Kühleinstellung wählen.Wenn die Heizung auf maximale Leistung eingestellt ist, befindet sich der Zeiger der Klimatisierungs-Stromverbrauchsanzeige im Bereich MAX. Wenn die Klimaanlage mit maximaler Leistung arbeitet,
bleibt sie im Bereich ECO.Eine übermäßige Nutzung der Klimatisierungsausrüstung, insbesondere bei niedriger Geschwindigkeit, kann die Reichweite des Fahrzeugs erheblich verringern.Denken Sie daran, die Geräteeinstellungen bei Erreichen des gewünschten Komfortniveaus zu optimieren, und passen Sie sie bei Bedarf bei jedem Fahrzeugstart an.Wenn die Heizung längere Zeit nicht eingeschaltet wurde, können Sie in den ersten Minuten der Benutzung einen leichten Geruch wahrnehmen.
Kilometerzähler/
Tageskilometerzähler
Der Kilometerstand des Fahrzeugs und die Tageskilometerstände werden nach Ausschalten der Zündung, nach Öffnen der Fahrertür sowie beim Ver-/Entriegeln des Fahrzeugs für 30 Sekunden angezeigt.
Kilometerzähler


Dieser Zähler misst die Gesamtstrecke, die das Fahrzeug seit der Erstzulassung zurückgelegt hat.
Tageskilometerzähler (Diesel)


Dieser Zähler misst die Strecke, die seit dem letzten Rücksetzen durch den Fahrer zurückgelegt wurde.Rücksetzen des Tageskilometerzählers

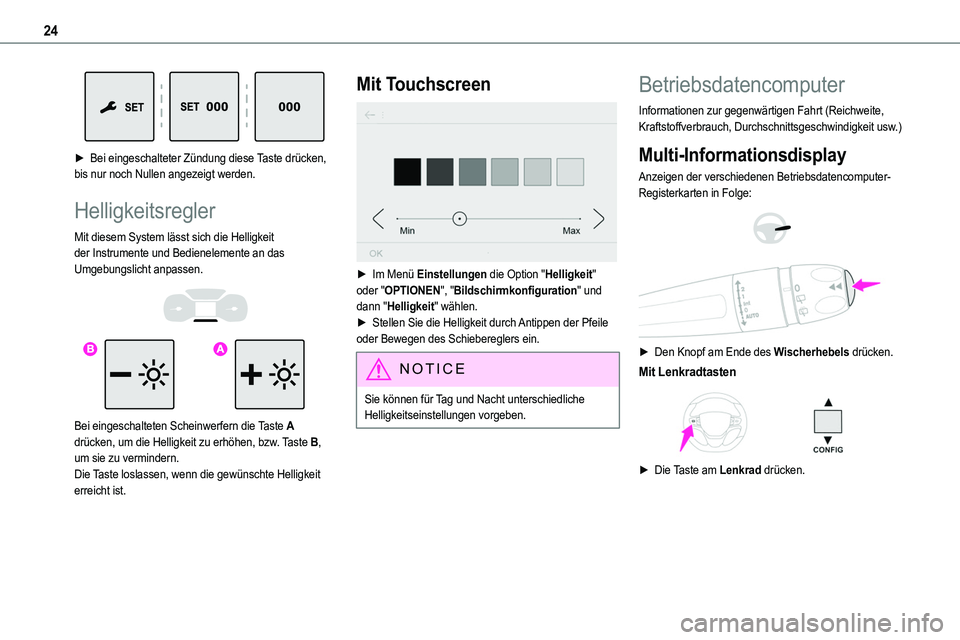

24

► Bei eingeschalteter Zündung diese Taste drücken, bis nur noch Nullen angezeigt werden.
Helligkeitsregler
Mit diesem System lässt sich die Helligkeit der Instrumente und Bedienelemente an das Umgebungslicht anpassen.


Bei eingeschalteten Scheinwerfern die Taste A drücken, um die Helligkeit zu erhöhen, bzw. Taste B, um sie zu vermindern.Die Taste loslassen, wenn die gewünschte Helligkeit erreicht ist.
Mit Touchscreen

► Im Menü Einstellungen die Option "Helligkeit" oder "OPTIONEN", "Bildschirmkonfiguration" und dann "Helligkeit" wählen.► Stellen Sie die Helligkeit durch Antippen der Pfeile oder Bewegen des Schiebereglers ein.
NOTIC E
Sie können für Tag und Nacht unterschiedliche Helligkeitseinstellungen vorgeben.
Betriebsdatencomputer
Informationen zur gegenwärtigen Fahrt (Reichweite, Kraftstoffverbrauch, Durchschnittsgeschwindigkeit usw.)
Multi-Informationsdisplay
Anzeigen der verschiedenen Betriebsdatencomputer-Registerkarten in Folge:


► Den Knopf am Ende des Wischerhebels drücken.
Mit Lenkradtasten

► Die Taste am Lenkrad drücken.
