2023 TOYOTA MIRAI display

114
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti
pilogo viaggio”. ( P.115)
■Quando indicazione uso ECO dell’acce-
leratore/punteggio Eco non funziona
Indicazione uso ECO dell’acceleratore/pun- teggio Eco non funziona nelle seguenti situa-zioni:
●L’indicatore del sistema a celle a combusti-bile non è in funzione.
●Il veicolo viene guidato usando il controllo radar dinamico della velocità di crociera
sull’intera gamma di velocità.
■Display informazioni dei sistemi
di supporto alla guida
Selezionare per visualizzare lo stato
operativo dei seguenti sistemi:
 LTA (assistenza al tracciamento
della corsia) ( P.227)
 Controllo radar dinamico della velo-
cità di crociera sull’intera gamma di
velocità ( P.241)
■Display del sistema di naviga-
zione (se in dotazione)
Selezionare per visualizzare le
seguenti informazioni relative al
sistema di navigazione.
 Indicazioni di percorso
 Display della bussola (nord in
alto/direzione di marcia in alto)
Selezionare per consentire la selezione
di una fonte audio o di un brano sul
display.
■Informazioni sulla guida
2 elementi selezionati con l’imposta-
zione “Elem. info guida” (velocità
media, distanza e tempo totale) pos-
sono essere visualizzati verticalmente.
Le informazioni visualizzate cambiano
in base all’impostazione “Tipo info
guida” (dall’avviamento del sistema o
tra un resettaggio e l’altro). ( P.115)
Utilizzare le informazioni visualizzate esclu-
sivamente a titolo di riferimento.
Verranno visualizzati i seguenti elementi.
 “Viaggio”
• “Velocità media”: indica la velocità media del veicolo dall’avviamento del sistema a
celle a combustibile*
• “Distanza”: indica la distanza percorsa
dall’avviamento del sistema a celle a com-
bustibile*
• “Durata totale”: indica il tempo trascorso dall’avviamento del sistema a celle a com-
bustibile*
*: Questi elementi vengono azzerati ogni
volta che si spegne il sistema a celle a
combustibile.
 “Totale”
• “Velocità media”: indica la velocità media
del veicolo dall’azzeramento del display*
• “Distanza”: indica la distanza percorsa
dall’azzeramento del display*
• “Durata totale”: indica il tempo trascorso
dall’azzeramento del display*
*: Per azzerare, visualizzare l’elemento
desiderato e tenere premuto .
■Schermata di monitoraggio ener-
getico
 P. 1 2 1
Display informazioni dei
sistemi di supporto alla guida
Schermata dell’impianto audio
Display delle informazioni sul
veicolo

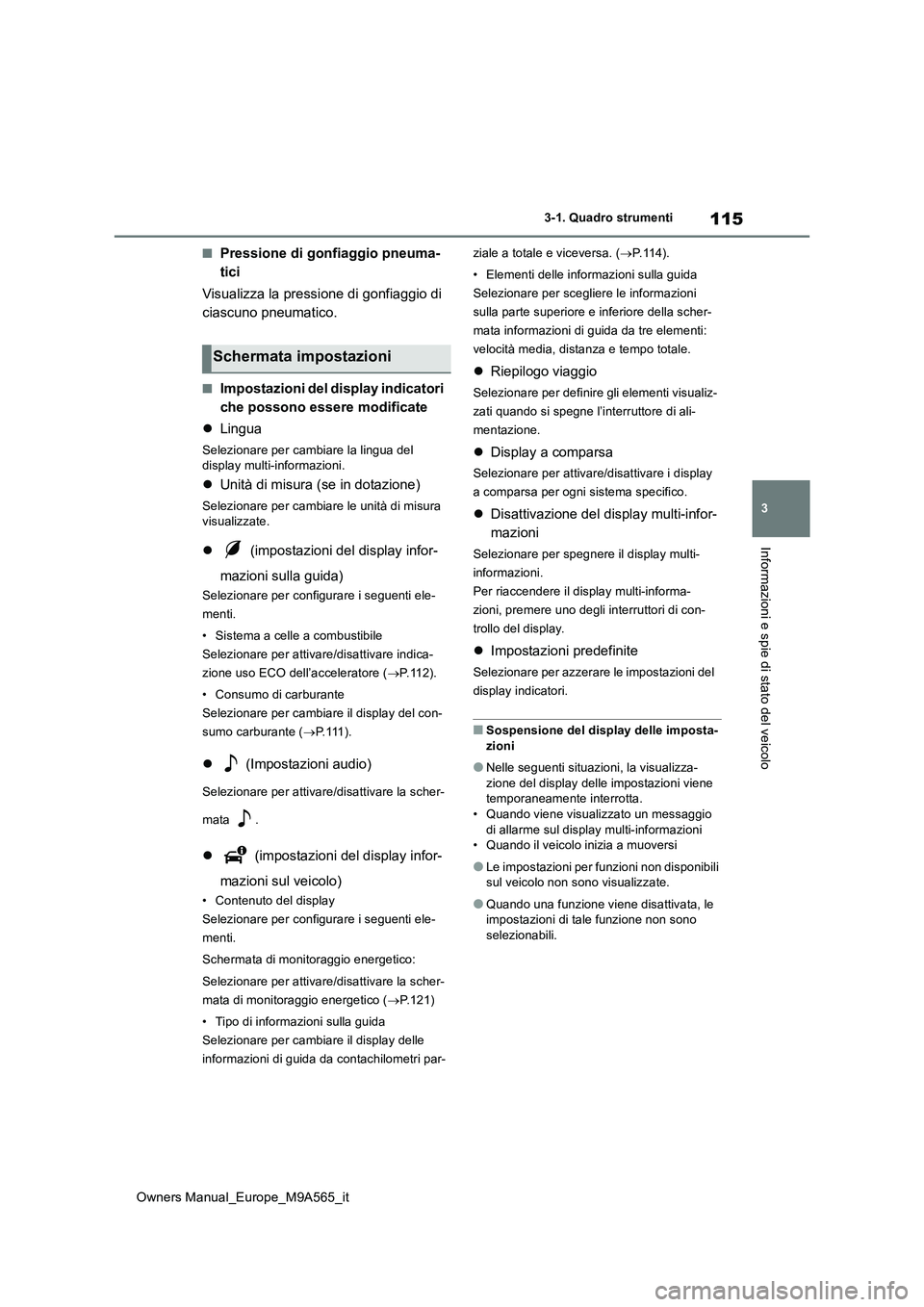

115
3
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
■Pressione di gonfiaggio pneuma-
tici
Visualizza la pressione di gonfiaggio di
ciascuno pneumatico.
■Impostazioni del display indicatori
che possono essere modificate
 Lingua
Selezionare per cambiare la lingua del display multi-informazioni.
 Unità di misura (se in dotazione)
Selezionare per cambiare le unità di misura visualizzate.
 (impostazioni del display infor-
mazioni sulla guida)
Selezionare per configurare i seguenti ele-
menti.
• Sistema a celle a combustibile
Selezionare per attivare/disattivare indica-
zione uso ECO dell’acceleratore ( P.112).
• Consumo di carburante
Selezionare per cambiare il display del con-
sumo carburante ( P. 111 ) .
 (Impostazioni audio)
Selezionare per attivare/disattivare la scher-
mata .
 (impostazioni del display infor-
mazioni sul veicolo)
• Contenuto del display
Selezionare per configurare i seguenti ele-
menti.
Schermata di monitoraggio energetico:
Selezionare per attivare/disattivare la scher-
mata di monitoraggio energetico ( P.121)
• Tipo di informazioni sulla guida
Selezionare per cambiare il display delle
informazioni di guida da contachilometri par-
ziale a totale e viceversa. ( P. 1 1 4 ) .
• Elementi delle informazioni sulla guida
Selezionare per scegliere le informazioni
sulla parte superiore e inferiore della scher-
mata informazioni di guida da tre elementi:
velocità media, distanza e tempo totale.
 Riepilogo viaggio
Selezionare per definire gli elementi visualiz-
zati quando si spegne l’interruttore di ali-
mentazione.
 Display a comparsa
Selezionare per attivare/disattivare i display
a comparsa per ogni sistema specifico.
 Disattivazione del display multi-infor-
mazioni
Selezionare per spegnere il display multi-
informazioni.
Per riaccendere il display multi-informa-
zioni, premere uno degli interruttori di con-
trollo del display.
 Impostazioni predefinite
Selezionare per azzerare le impostazioni del
display indicatori.
■Sospensione del display delle imposta-
zioni
●Nelle seguenti situazioni, la visualizza-
zione del display delle impostazioni viene temporaneamente interrotta.• Quando viene visualizzato un messaggio
di allarme sul display multi-informazioni • Quando il veicolo inizia a muoversi
●Le impostazioni per funzioni non disponibili sul veicolo non sono visualizzate.
●Quando una funzione viene disattivata, le impostazioni di tale funzione non sono selezionabili.
Schermata impostazioni

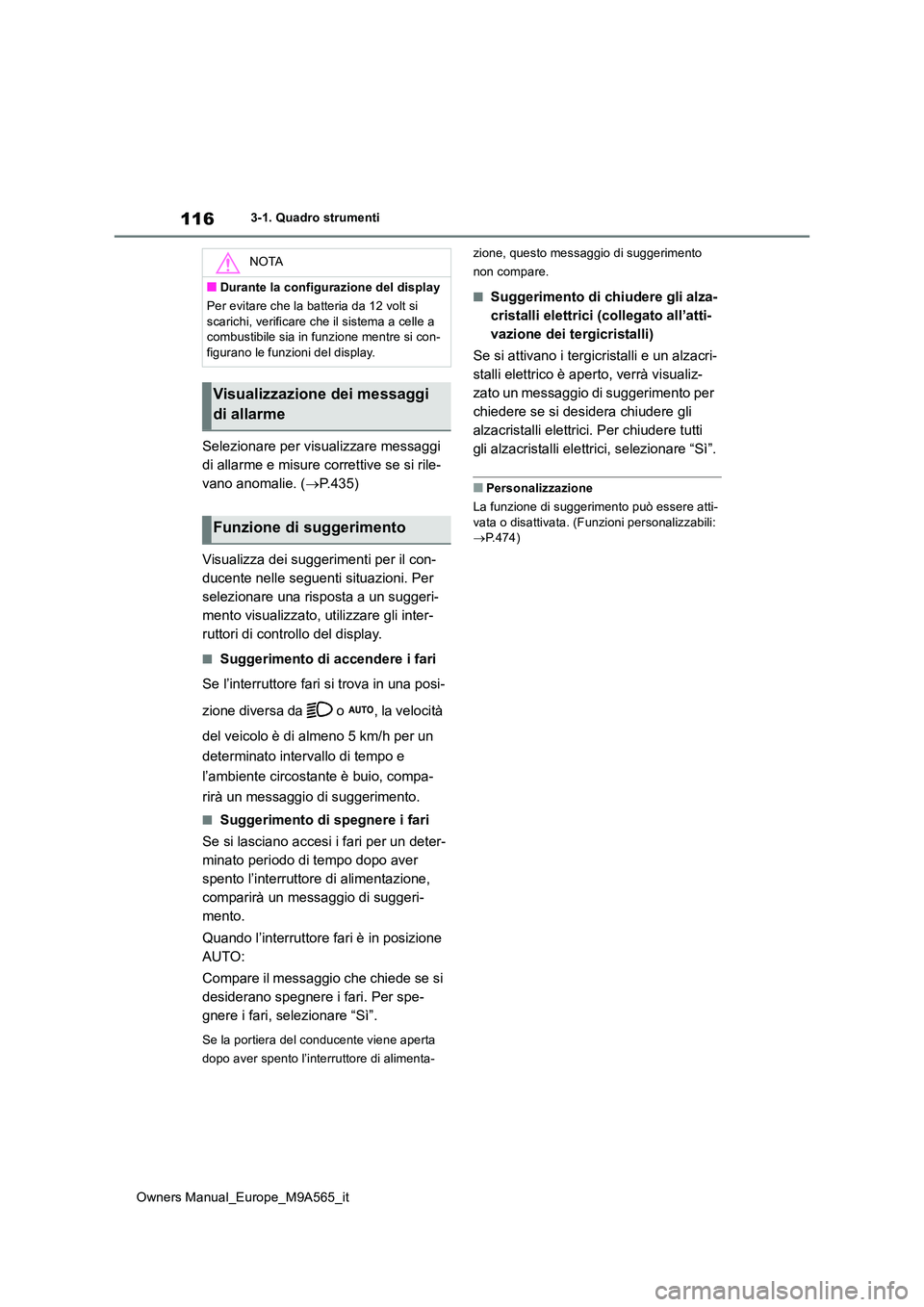

116
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti
Selezionare per visualizzare messaggi
di allarme e misure correttive se si rile-
vano anomalie. ( P.435)
Visualizza dei suggerimenti per il con-
ducente nelle seguenti situazioni. Per
selezionare una risposta a un suggeri-
mento visualizzato, utilizzare gli inter-
ruttori di controllo del display.
■Suggerimento di accendere i fari
Se l’interruttore fari si trova in una posi-
zione diversa da o , la velocità
del veicolo è di almeno 5 km/h per un
determinato intervallo di tempo e
l’ambiente circostante è buio, compa-
rirà un messaggio di suggerimento.
■Suggerimento di spegnere i fari
Se si lasciano accesi i fari per un deter-
minato periodo di tempo dopo aver
spento l’interruttore di alimentazione,
comparirà un messaggio di suggeri-
mento.
Quando l’interruttore fari è in posizione
AUTO:
Compare il messaggio che chiede se si
desiderano spegnere i fari. Per spe-
gnere i fari, selezionare “Sì”.
Se la portiera del conducente viene aperta
dopo aver spento l’interruttore di alimenta-
zione, questo messaggio di suggerimento
non compare.
■Suggerimento di chiudere gli alza-
cristalli elettrici (collegato all’atti-
vazione dei tergicristalli)
Se si attivano i tergicristalli e un alzacri-
stalli elettrico è aperto, verrà visualiz-
zato un messaggio di suggerimento per
chiedere se si desidera chiudere gli
alzacristalli elettrici. Per chiudere tutti
gli alzacristalli elettrici, selezionare “Sì”.
■Personalizzazione
La funzione di suggerimento può essere atti-
vata o disattivata. (Funzioni personalizzabili:  P.474)
NOTA
■Durante la configurazione del display
Per evitare che la batteria da 12 volt si
scarichi, verificare che il sistema a celle a combustibile sia in funzione mentre si con-figurano le funzioni del display.
Visualizzazione dei messaggi
di allarme
Funzione di suggerimento

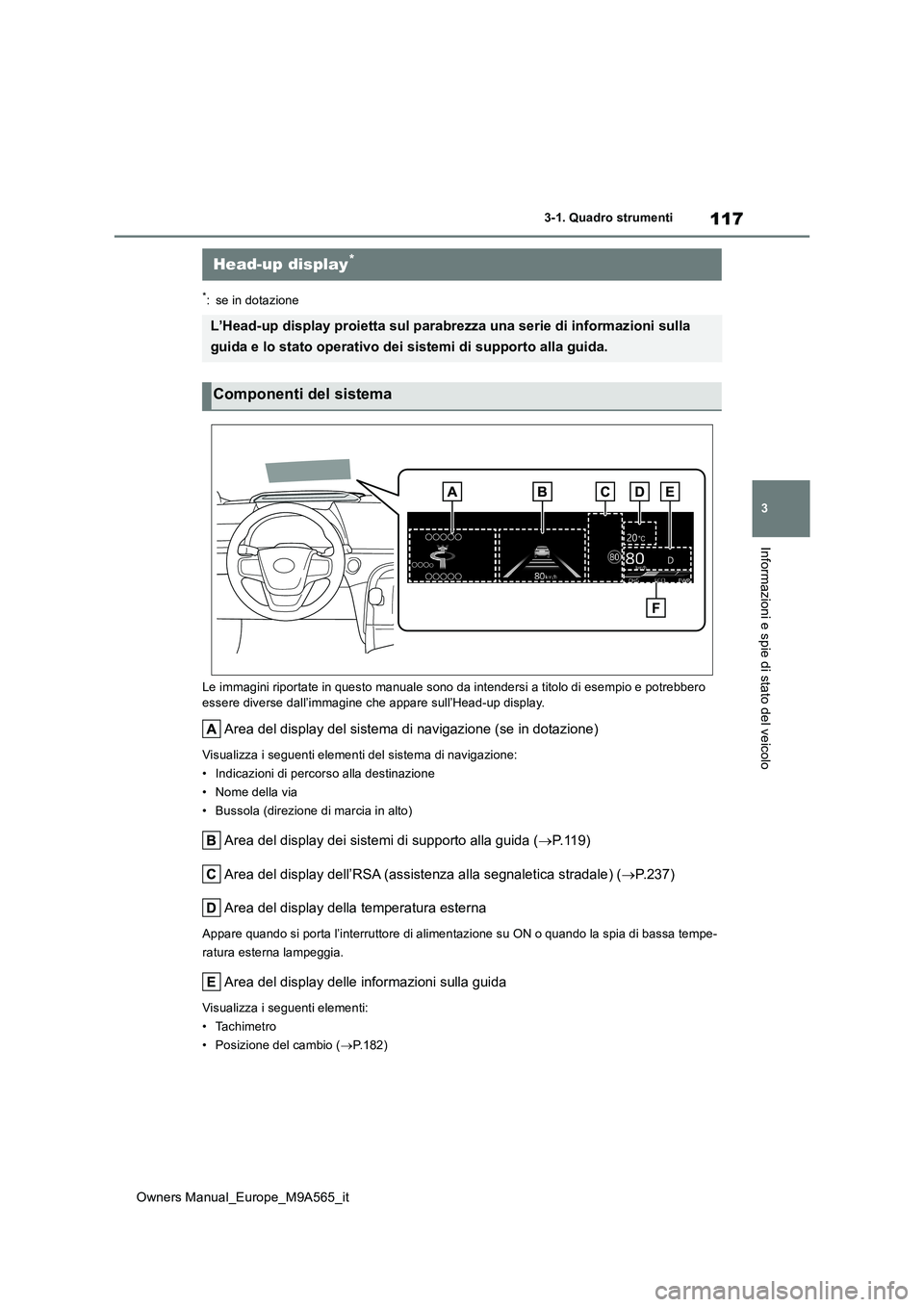

117
3
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
*: se in dotazione
Le immagini riportate in questo manuale sono da intendersi a ti tolo di esempio e potrebbero essere diverse dall’immagine che appare sull’Head-up display.
Area del display del sistema di navigazione (se in dotazione)
Visualizza i seguenti elementi del sistema di navigazione:
• Indicazioni di percorso alla destinazione
• Nome della via
• Bussola (direzione di marcia in alto)
Area del display dei sistemi di supporto alla guida ( P.119)
Area del display dell’RSA (assistenza alla segnaletica stradale ) (P.237)
Area del display della temperatura esterna
Appare quando si porta l’interruttore di alimentazione su ON o quando la spia di bassa tempe-
ratura esterna lampeggia.
Area del display delle informazioni sulla guida
Visualizza i seguenti elementi:
• Tachimetro
• Posizione del cambio ( P.182)
Head-up display*
L’Head-up display proietta sul parabrezza una serie di informazioni sulla
guida e lo stato operativo dei sistemi di supporto alla guida.
Componenti del sistema

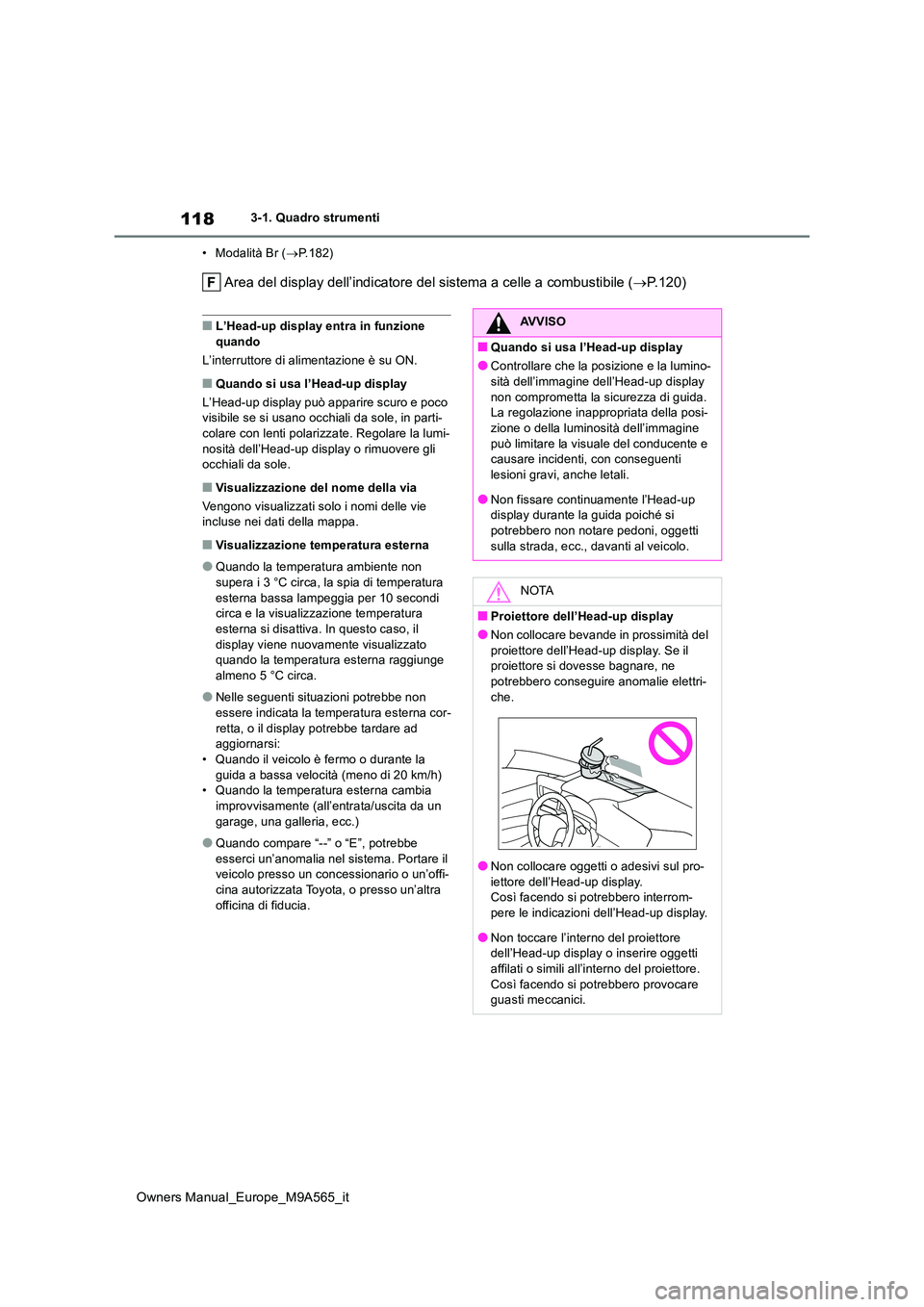

118
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti
• Modalità Br ( P.182)
Area del display dell’indicatore del sistema a celle a combustibile (P.120)
■L’Head-up display entra in funzione
quando
L’interruttore di alimentazione è su ON.
■Quando si usa l’Head-up display
L’Head-up display può apparire scuro e poco visibile se si usano occhiali da sole, in parti-colare con lenti polarizzate. Regolare la lumi-
nosità dell’Head-up display o rimuovere gli occhiali da sole.
■Visualizzazione del nome della via
Vengono visualizzati solo i nomi delle vie incluse nei dati della mappa.
■Visualizzazione temperatura esterna
●Quando la temperatura ambiente non supera i 3 °C circa, la spia di temperatura
esterna bassa lampeggia per 10 secondi circa e la visualizzazione temperatura esterna si disattiva. In questo caso, il
display viene nuovamente visualizzato quando la temperatura esterna raggiunge almeno 5 °C circa.
●Nelle seguenti situazioni potrebbe non essere indicata la temperatura esterna cor-
retta, o il display potrebbe tardare ad aggiornarsi:• Quando il veicolo è fermo o durante la
guida a bassa velocità (meno di 20 km/h) • Quando la temperatura esterna cambia improvvisamente (all’entrata/uscita da un
garage, una galleria, ecc.)
●Quando compare “--” o “E”, potrebbe
esserci un’anomalia nel sistema. Portare il veicolo presso un concessionario o un’offi-cina autorizzata Toyota, o presso un’altra
officina di fiducia.
AVVISO
■Quando si usa l’Head-up display
●Controllare che la posizione e la lumino- sità dell’immagine dell’Head-up display
non comprometta la sicurezza di guida. La regolazione inappropriata della posi-zione o della luminosità dell’immagine
può limitare la visuale del conducente e causare incidenti, con conseguenti lesioni gravi, anche letali.
●Non fissare continuamente l’Head-up display durante la guida poiché si potrebbero non notare pedoni, oggetti
sulla strada, ecc., davanti al veicolo.
NOTA
■Proiettore dell’Head-up display
●Non collocare bevande in prossimità del
proiettore dell’Head-up display. Se il proiettore si dovesse bagnare, ne potrebbero conseguire anomalie elettri-
che.
●Non collocare oggetti o adesivi sul pro-
iettore dell’Head-up display. Così facendo si potrebbero interrom-pere le indicazioni dell’Head-up display.
●Non toccare l’interno del proiettore dell’Head-up display o inserire oggetti affilati o simili all’interno del proiettore.
Così facendo si potrebbero provocare guasti meccanici.

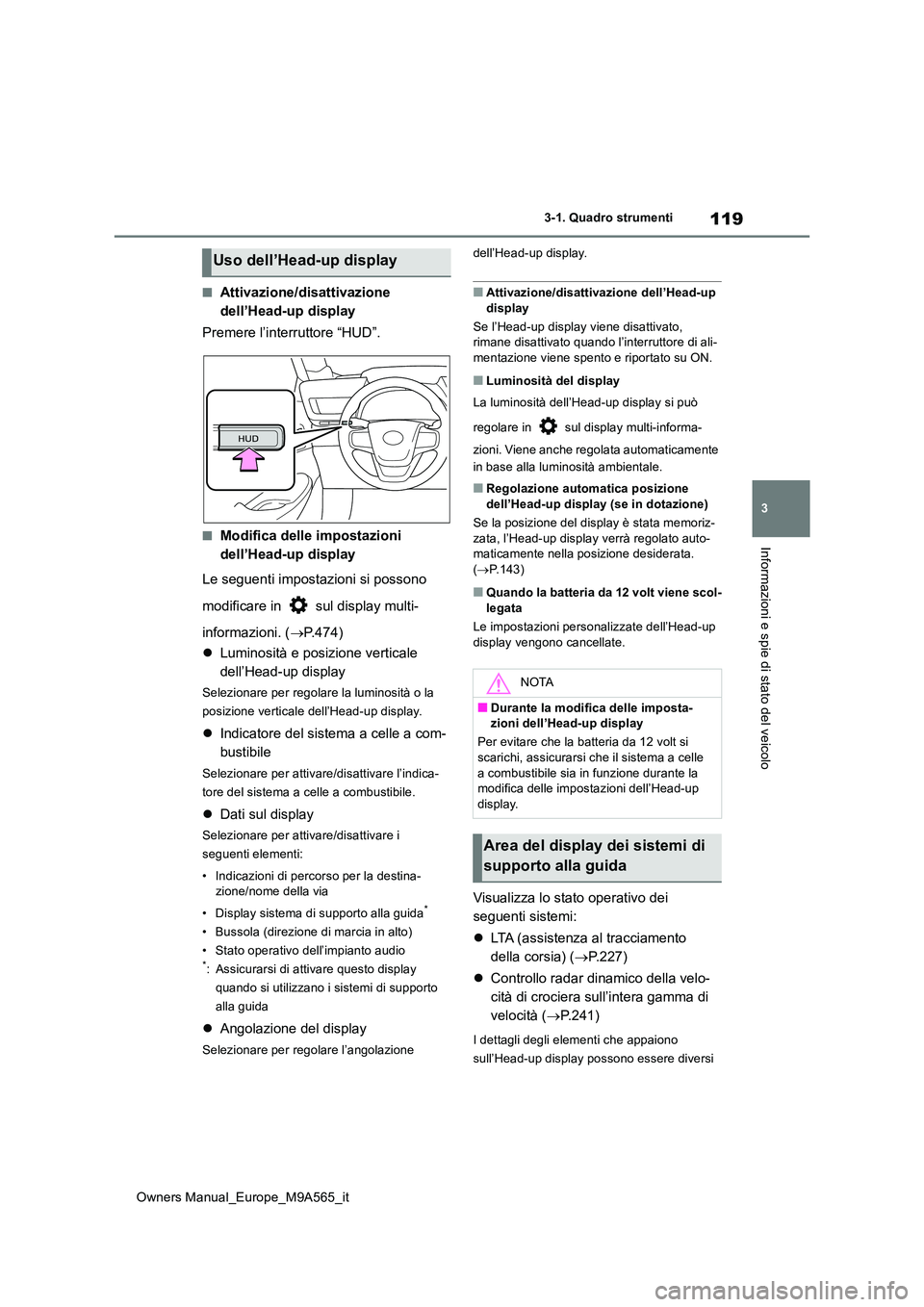

119
3
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
■Attivazione/disattivazione
dell’Head-up display
Premere l’interruttore “HUD”.
■Modifica delle impostazioni
dell’Head-up display
Le seguenti impostazioni si possono
modificare in sul display multi-
informazioni. ( P.474)
 Luminosità e posizione verticale
dell’Head-up display
Selezionare per regolare la luminosità o la
posizione verticale dell’Head-up display.
 Indicatore del sistema a celle a com-
bustibile
Selezionare per attivare/disattivare l’indica-
tore del sistema a celle a combustibile.
 Dati sul display
Selezionare per attivare/disattivare i
seguenti elementi:
• Indicazioni di percorso per la destina- zione/nome della via
• Display sistema di supporto alla guida*
• Bussola (direzione di marcia in alto)
• Stato operativo dell’impianto audio*: Assicurarsi di attivare questo display
quando si utilizzano i sistemi di supporto
alla guida
 Angolazione del display
Selezionare per regolare l’angolazione
dell’Head-up display.
■Attivazione/disattivazione dell’Head-up
display
Se l’Head-up display viene disattivato, rimane disattivato quando l’interruttore di ali-mentazione viene spento e riportato su ON.
■Luminosità del display
La luminosità dell’Head-up display si può
regolare in sul display multi-informa-
zioni. Viene anche regolata automaticamente
in base alla luminosità ambientale.
■Regolazione automatica posizione dell’Head-up display (se in dotazione)
Se la posizione del display è stata memoriz-
zata, l’Head-up display verrà regolato auto- maticamente nella posizione desiderata. ( P.143)
■Quando la batteria da 12 volt viene scol-
legata
Le impostazioni personalizzate dell’Head-up display vengono cancellate.
Visualizza lo stato operativo dei
seguenti sistemi:
 LTA (assistenza al tracciamento
della corsia) ( P.227)
 Controllo radar dinamico della velo-
cità di crociera sull’intera gamma di
velocità ( P.241)
I dettagli degli elementi che appaiono
sull’Head-up display possono essere diversi
Uso dell’Head-up display
NOTA
■Durante la modifica delle imposta- zioni dell’Head-up display
Per evitare che la batteria da 12 volt si scarichi, assicurarsi che il sistema a celle
a combustibile sia in funzione durante la modifica delle impostazioni dell’Head-up display.
Area del display dei sistemi di
supporto alla guida

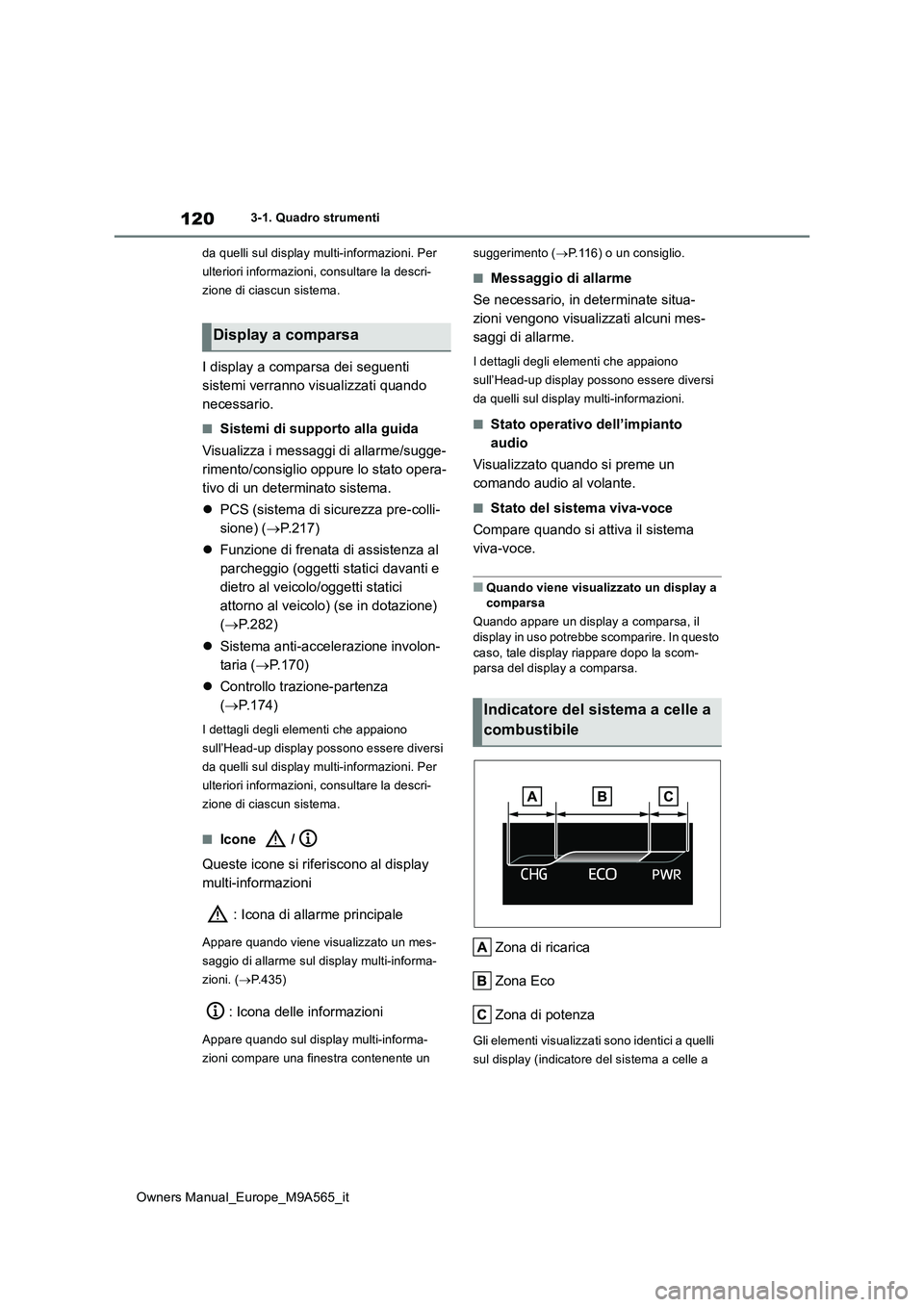

120
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti
da quelli sul display multi-informazioni. Per
ulteriori informazioni, consultare la descri-
zione di ciascun sistema.
I display a comparsa dei seguenti
sistemi verranno visualizzati quando
necessario.
■Sistemi di supporto alla guida
Visualizza i messaggi di allarme/sugge-
rimento/consiglio oppure lo stato opera-
tivo di un determinato sistema.
 PCS (sistema di sicurezza pre-colli-
sione) ( P.217)
 Funzione di frenata di assistenza al
parcheggio (oggetti statici davanti e
dietro al veicolo/oggetti statici
attorno al veicolo) (se in dotazione)
( P.282)
 Sistema anti-accelerazione involon-
taria ( P.170)
 Controllo trazione-partenza
( P.174)
I dettagli degli elementi che appaiono
sull’Head-up display possono essere diversi
da quelli sul display multi-informazioni. Per
ulteriori informazioni, consultare la descri-
zione di ciascun sistema.
■Icone /
Queste icone si riferiscono al display
multi-informazioni
: Icona di allarme principale
Appare quando viene visualizzato un mes-
saggio di allarme sul display multi-informa-
zioni. ( P.435)
: Icona delle informazioni
Appare quando sul display multi-informa-
zioni compare una finestra contenente un
suggerimento ( P.116) o un consiglio.
■Messaggio di allarme
Se necessario, in determinate situa-
zioni vengono visualizzati alcuni mes-
saggi di allarme.
I dettagli degli elementi che appaiono
sull’Head-up display possono essere diversi
da quelli sul display multi-informazioni.
■Stato operativo dell’impianto
audio
Visualizzato quando si preme un
comando audio al volante.
■Stato del sistema viva-voce
Compare quando si attiva il sistema
viva-voce.
■Quando viene visualizzato un display a comparsa
Quando appare un display a comparsa, il display in uso potrebbe scomparire. In questo
caso, tale display riappare dopo la scom- parsa del display a comparsa.
Zona di ricarica
Zona Eco
Zona di potenza
Gli elementi visualizzati sono identici a quelli
sul display (indicatore del sistema a celle a
Display a comparsa
Indicatore del sistema a celle a
combustibile

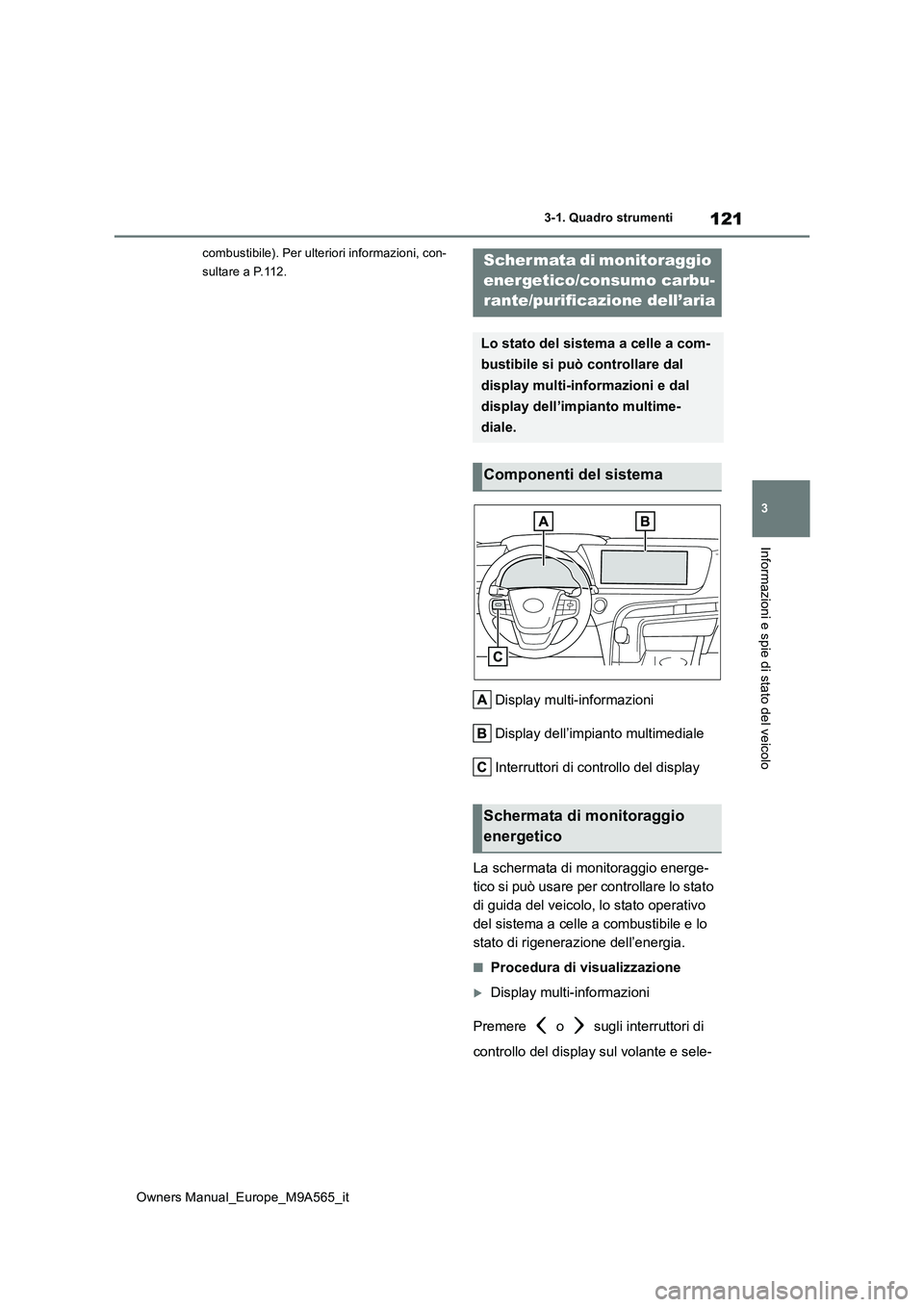

121
3
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
combustibile). Per ulteriori informazioni, con-
sultare a P.112.
Display multi-informazioni
Display dell’impianto multimediale
Interruttori di controllo del display
La schermata di monitoraggio energe-
tico si può usare per controllare lo stato
di guida del veicolo, lo stato operativo
del sistema a celle a combustibile e lo
stato di rigenerazione dell’energia.
■Procedura di visualizzazione
Display multi-informazioni
Premere o sugli interruttori di
controllo del display sul volante e sele-
Schermata di monitoraggio
energetico/consumo carbu-
rante/purificazione dell’aria
Lo stato del sistema a celle a com-
bustibile si può controllare dal
display multi-informazioni e dal
display dell’impianto multime-
diale.
Componenti del sistema
Schermata di monitoraggio
energetico
