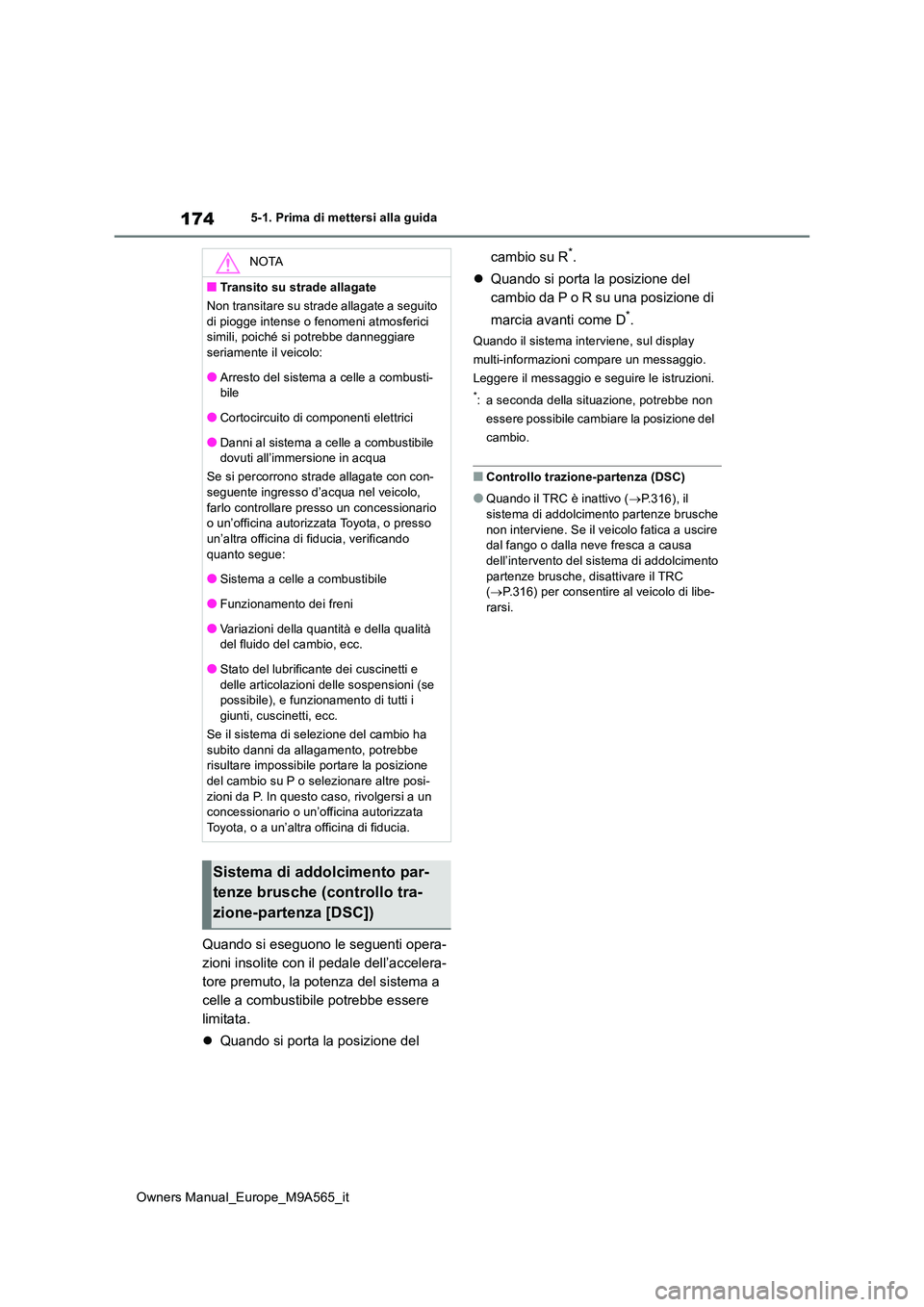

174
Owners Manual_Europe_M9A565_it
5-1. Prima di mettersi alla guida
Quando si eseguono le seguenti opera-
zioni insolite con il pedale dell’accelera-
tore premuto, la potenza del sistema a
celle a combustibile potrebbe essere
limitata.
 Quando si porta la posizione del
cambio su R*.
 Quando si porta la posizione del
cambio da P o R su una posizione di
marcia avanti come D*.
Quando il sistema interviene, sul display
multi-informazioni compare un messaggio.
Leggere il messaggio e seguire le istruzioni.
*: a seconda della situazione, potrebbe non
essere possibile cambiare la posizione del
cambio.
■Controllo trazione-partenza (DSC)
●Quando il TRC è inattivo ( P.316), il sistema di addolcimento partenze brusche
non interviene. Se il veicolo fatica a uscire dal fango o dalla neve fresca a causa dell’intervento del sistema di addolcimento
partenze brusche, disattivare il TRC ( P.316) per consentire al veicolo di libe- rarsi.
NOTA
■Transito su strade allagate
Non transitare su strade allagate a seguito
di piogge intense o fenomeni atmosferici simili, poiché si potrebbe danneggiare seriamente il veicolo:
●Arresto del sistema a celle a combusti-bile
●Cortocircuito di componenti elettrici
●Danni al sistema a celle a combustibile dovuti all’immersione in acqua
Se si percorrono strade allagate con con- seguente ingresso d’acqua nel veicolo,
farlo controllare presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia, verificando
quanto segue:
●Sistema a celle a combustibile
●Funzionamento dei freni
●Variazioni della quantità e della qualità del fluido del cambio, ecc.
●Stato del lubrificante dei cuscinetti e
delle articolazioni delle sospensioni (se possibile), e funzionamento di tutti i
giunti, cuscinetti, ecc.
Se il sistema di selezione del cambio ha subito danni da allagamento, potrebbe risultare impossibile portare la posizione
del cambio su P o selezionare altre posi- zioni da P. In questo caso, rivolgersi a un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
Sistema di addolcimento par-
tenze brusche (controllo tra-
zione-partenza [DSC])

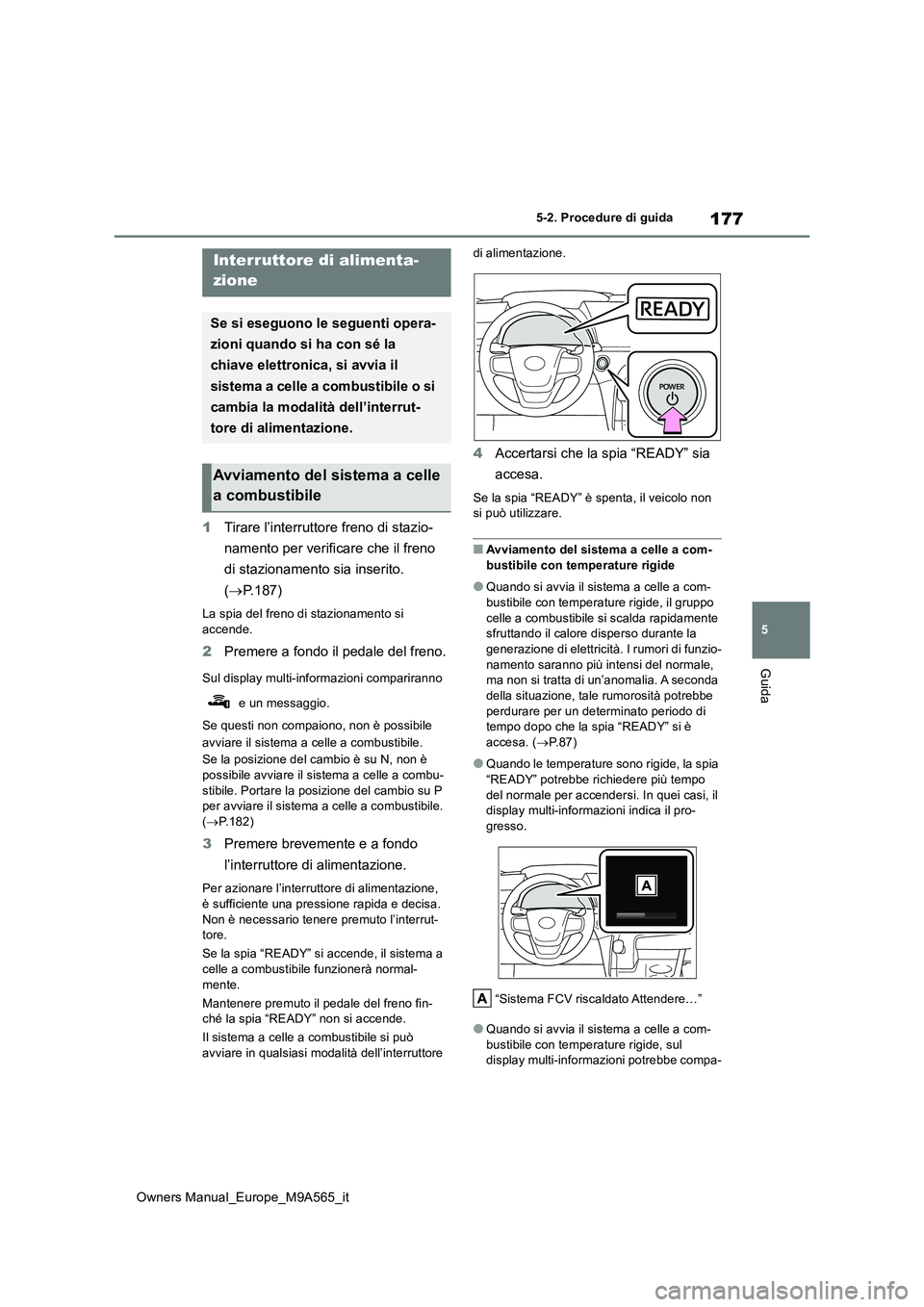

177
5
Owners Manual_Europe_M9A565_it
5-2. Procedure di guida
Guida
5-2.Pro cedure di gu ida
1Tirare l’interruttore freno di stazio-
namento per verificare che il freno
di stazionamento sia inserito.
( P.187)
La spia del freno di stazionamento si
accende.
2 Premere a fondo il pedale del freno.
Sul display multi-informazioni compariranno
e un messaggio.
Se questi non compaiono, non è possibile
avviare il sistema a celle a combustibile.
Se la posizione del cambio è su N, non è
possibile avviare il sistema a celle a combu- stibile. Portare la posizione del cambio su P per avviare il sistema a celle a combustibile.
( P.182)
3Premere brevemente e a fondo
l’interruttore di alimentazione.
Per azionare l’interruttore di alimentazione,
è sufficiente una pressione rapida e decisa. Non è necessario tenere premuto l’interrut-tore.
Se la spia “READY” si accende, il sistema a
celle a combustibile funzionerà normal- mente.
Mantenere premuto il pedale del freno fin- ché la spia “READY” non si accende.
Il sistema a celle a combustibile si può
avviare in qualsiasi modalità dell’interruttore
di alimentazione.
4 Accertarsi che la spia “READY” sia
accesa.
Se la spia “READY” è spenta, il veicolo non si può utilizzare.
■Avviamento del sistema a celle a com-
bustibile con temperature rigide
●Quando si avvia il sistema a celle a com-
bustibile con temperature rigide, il gruppo celle a combustibile si scalda rapidamente sfruttando il calore disperso durante la
generazione di elettricità. I rumori di funzio- namento saranno più intensi del normale, ma non si tratta di un’anomalia. A seconda
della situazione, tale rumorosità potrebbe perdurare per un determinato periodo di tempo dopo che la spia “READY” si è
accesa. ( P.87)
●Quando le temperature sono rigide, la spia
“READY” potrebbe richiedere più tempo del normale per accendersi. In quei casi, il display multi-informazioni indica il pro-
gresso.
“Sistema FCV riscaldato Attendere…”
●Quando si avvia il sistema a celle a com-
bustibile con temperature rigide, sul display multi-informazioni potrebbe compa-
Interruttore di alimenta-
zione
Se si eseguono le seguenti opera-
zioni quando si ha con sé la
chiave elettronica, si avvia il
sistema a celle a combustibile o si
cambia la modalità dell’interrut-
tore di alimentazione.
Avviamento del sistema a celle
a combustibile

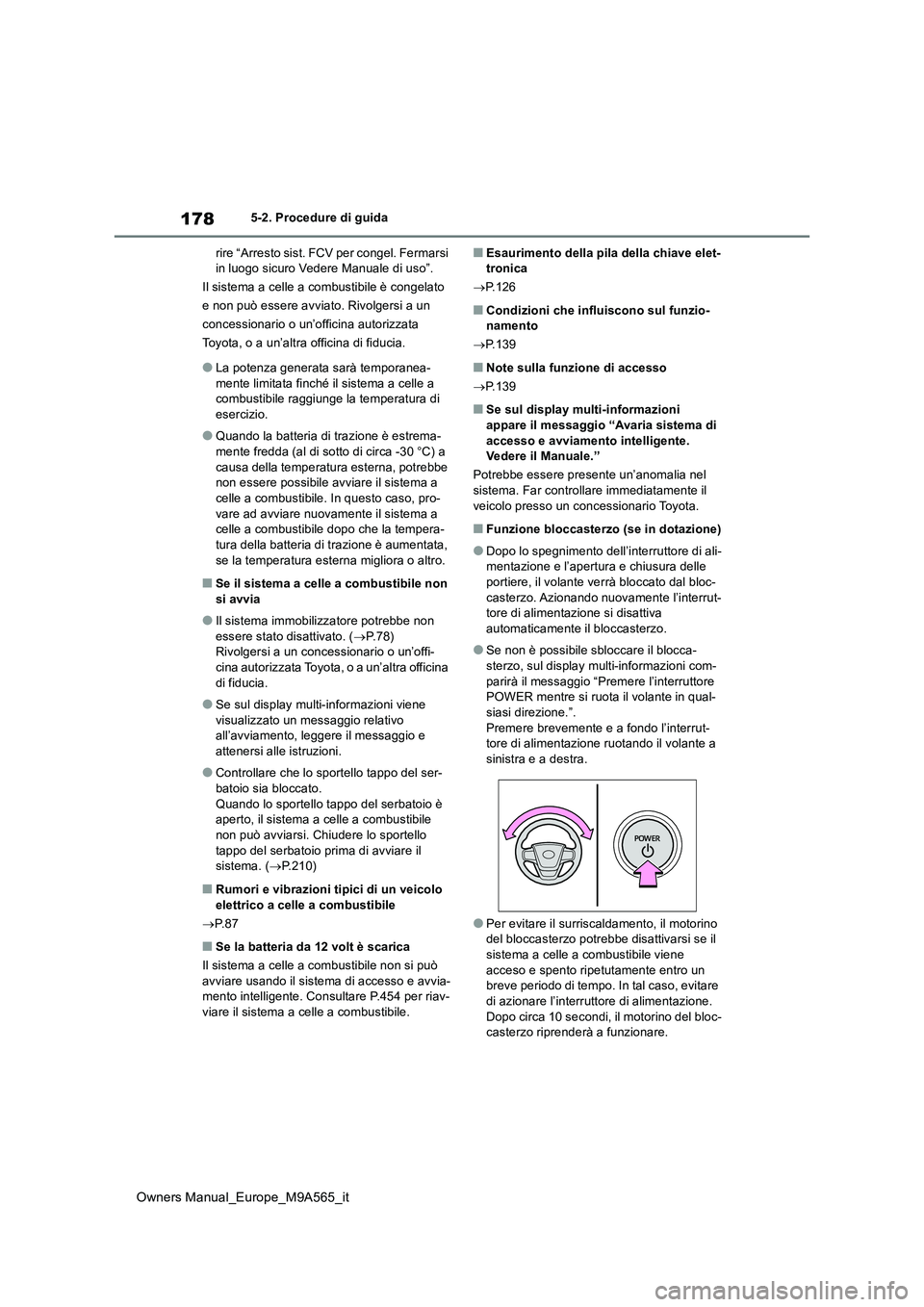

178
Owners Manual_Europe_M9A565_it
5-2. Procedure di guida
rire “Arresto sist. FCV per congel. Fermarsi in luogo sicuro Vedere Manuale di uso”.
Il sistema a celle a combustibile è congelato
e non può essere avviato. Rivolgersi a un
concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
●La potenza generata sarà temporanea-
mente limitata finché il sistema a celle a combustibile raggiunge la temperatura di esercizio.
●Quando la batteria di trazione è estrema-mente fredda (al di sotto di circa -30 °C) a
causa della temperatura esterna, potrebbe non essere possibile avviare il sistema a celle a combustibile. In questo caso, pro-
vare ad avviare nuovamente il sistema a celle a combustibile dopo che la tempera-tura della batteria di trazione è aumentata,
se la temperatura esterna migliora o altro.
■Se il sistema a celle a combustibile non si avvia
●Il sistema immobilizzatore potrebbe non essere stato disattivato. ( P. 7 8 ) Rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, o a un’altra officina di fiducia.
●Se sul display multi-informazioni viene visualizzato un messaggio relativo all’avviamento, leggere il messaggio e
attenersi alle istruzioni.
●Controllare che lo sportello tappo del ser-
batoio sia bloccato. Quando lo sportello tappo del serbatoio è aperto, il sistema a celle a combustibile
non può avviarsi. Chiudere lo sportello tappo del serbatoio prima di avviare il sistema. ( P.210)
■Rumori e vibrazioni tipici di un veicolo
elettrico a celle a combustibile
 P. 8 7
■Se la batteria da 12 volt è scarica
Il sistema a celle a combustibile non si può avviare usando il sistema di accesso e avvia-mento intelligente. Consultare P.454 per riav-
viare il sistema a celle a combustibile.
■Esaurimento della pila della chiave elet- tronica
 P.126
■Condizioni che influiscono sul funzio- namento
 P.139
■Note sulla funzione di accesso
 P.139
■Se sul display multi-informazioni
appare il messaggio “Avaria sistema di accesso e avviamento intelligente. Vedere il Manuale.”
Potrebbe essere presente un’anomalia nel
sistema. Far controllare immediatamente il veicolo presso un concessionario Toyota.
■Funzione bloccasterzo (se in dotazione)
●Dopo lo spegnimento dell’interruttore di ali-mentazione e l’apertura e chiusura delle portiere, il volante verrà bloccato dal bloc-
casterzo. Azionando nuovamente l’interrut- tore di alimentazione si disattiva automaticamente il bloccasterzo.
●Se non è possibile sbloccare il blocca-sterzo, sul display multi-informazioni com-
parirà il messaggio “Premere l’interruttore POWER mentre si ruota il volante in qual-siasi direzione.”.
Premere brevemente e a fondo l’interrut- tore di alimentazione ruotando il volante a sinistra e a destra.
●Per evitare il surriscaldamento, il motorino del bloccasterzo potrebbe disattivarsi se il
sistema a celle a combustibile viene acceso e spento ripetutamente entro un breve periodo di tempo. In tal caso, evitare
di azionare l’interruttore di alimentazione. Dopo circa 10 secondi, il motorino del bloc-casterzo riprenderà a funzionare.

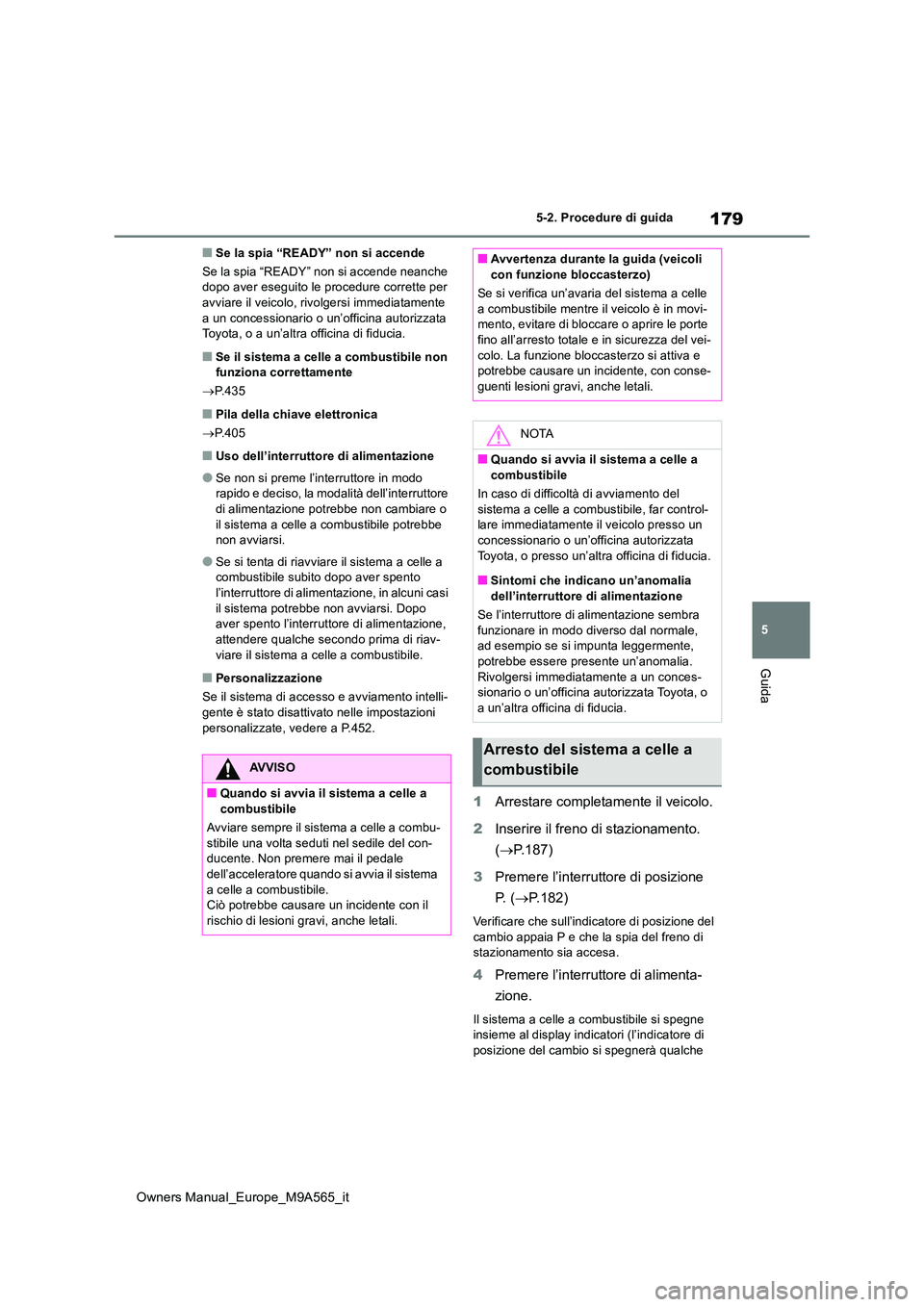

179
5
Owners Manual_Europe_M9A565_it
5-2. Procedure di guida
Guida
■Se la spia “READY” non si accende
Se la spia “READY” non si accende neanche dopo aver eseguito le pr ocedure corrette per avviare il veicolo, rivolgersi immediatamente
a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
■Se il sistema a celle a combustibile non funziona correttamente
 P.435
■Pila della chiave elettronica
 P.405
■Uso dell’interruttore di alimentazione
●Se non si preme l’interruttore in modo rapido e deciso, la modalità dell’interruttore
di alimentazione potrebbe non cambiare o il sistema a celle a combustibile potrebbe non avviarsi.
●Se si tenta di riavviare il sistema a celle a combustibile subito dopo aver spento
l’interruttore di alimentazione, in alcuni casi il sistema potrebbe non avviarsi. Dopo aver spento l’interruttore di alimentazione,
attendere qualche secondo prima di riav- viare il sistema a celle a combustibile.
■Personalizzazione
Se il sistema di accesso e avviamento intelli- gente è stato disattivato nelle impostazioni
personalizzate, vedere a P.452.
1 Arrestare completamente il veicolo.
2 Inserire il freno di stazionamento.
( P.187)
3 Premere l’interruttore di posizione
P. ( P.182)
Verificare che sull’indicatore di posizione del cambio appaia P e che la spia del freno di stazionamento sia accesa.
4 Premere l’interruttore di alimenta-
zione.
Il sistema a celle a combustibile si spegne insieme al display indicatori (l’indicatore di posizione del cambio si spegnerà qualche
AVVISO
■Quando si avvia il sistema a celle a
combustibile
Avviare sempre il sistema a celle a combu- stibile una volta seduti nel sedile del con-ducente. Non premere mai il pedale
dell’acceleratore quando si avvia il sistema a celle a combustibile. Ciò potrebbe causare un incidente con il
rischio di lesioni gravi, anche letali.
■Avvertenza durante la guida (veicoli con funzione bloccasterzo)
Se si verifica un’avaria del sistema a celle
a combustibile mentre il veicolo è in movi- mento, evitare di bloccare o aprire le porte fino all’arresto totale e in sicurezza del vei-
colo. La funzione bloccasterzo si attiva e potrebbe causare un incidente, con conse-guenti lesioni gravi, anche letali.
NOTA
■Quando si avvia il sistema a celle a
combustibile
In caso di difficoltà di avviamento del sistema a celle a combustibile, far control-lare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
■Sintomi che indicano un’anomalia
dell’interruttore di alimentazione
Se l’interruttore di alimentazione sembra funzionare in modo diverso dal normale, ad esempio se si impunta leggermente,
potrebbe essere presente un’anomalia. Rivolgersi immediatamente a un conces-sionario o un’officina autorizzata Toyota, o
a un’altra officina di fiducia.
Arresto del sistema a celle a
combustibile

180
Owners Manual_Europe_M9A565_it
5-2. Procedure di guida
secondo dopo il display indicatori).
5 Rilasciare il pedale del freno e con-
trollare che sul display non compaia
“Scarico sistema FCV in corso Lo
scarico si arresterà automaticam.” o
“Accensione On”.
■Arresto del sistema a celle a combusti-
bile con temperature rigide
●Quando si preme l’interruttore di alimenta-
zione e il sistema a celle a combustibile si spegne a basse temperature, lo spurgo dell’acqua dal condotto di scarico potrebbe
tardare più del solito per evitare il congela- mento del liquido nel gruppo celle a com-bustibile.
●Anche se sul display multi-informazioni appare “Scarico sistema FCV in corso Lo
scarico si arresterà automaticam.”, è comunque possibile scendere dal veicolo.
●Lo spurgo dell’acqua potrebbe tardare anche se si arresta il sistema prima di completare il riscaldamento del sistema a
celle a combustibile.
●Durante lo spurgo è normale udire un sibilo
o altri rumori. ( P.87)
●È possibile eseguire le operazioni di riforni-
mento mentre è in corso lo spurgo. La pro- cedura di spurgo viene eseguita automaticamente dopo alcuni minuti e si
potrebbe notare una nube bianca, che non è sintomo di anomalie.
■Parcheggio del veicolo a temperature basse
●Dell’acqua potrebbe fuoriuscire automati-camente dal condotto di scarico anche con
il sistema a celle a combustibile spento per evitare il congelamento del liquido nel gruppo celle a combustibile, delle tubazioni
di idrogeno, ecc. Potrebbe essere spur- gato anche vapore acqueo, il che è perfet-tamente normale.
●Durante lo spurgo è normale udire un sibilo o altri rumori. ( P.87)
■In caso di anomalie del sistema di sele- zione del cambio
Se si tenta di spegnere l’interruttore di ali- mentazione quando il sistema di selezione
del cambio è in avaria, la modalità dell’inter- ruttore potrebbe passare su ACC. In tal caso, si può disattivare la modalità ACC inserendo
il freno di stazionamento e premendo di nuovo l’interruttore di alimentazione.
Se è presente un’anomalia nel sistema, far controllare immediatamente il veicolo presso
un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
■Funzione di selezione della automatica posizione P
 P.184
■Spurgo dell’acqua (interruttore H2O)
 P.193
AVVISO
■Arresto del sistema a celle a combu- stibile in situazioni di emergenza
●Se si desidera spegnere il sistema a celle a combustibile in caso di emer-
genza durante la guida del veicolo, tenere premuto per più di 2 secondi l’interruttore di alimentazione, o pre-
merlo rapidamente 3 o più volte di seguito. ( P.416)
Tuttavia, tranne in caso di emergenza, non toccare l’interruttore di alimenta-zione durante la guida. Lo spegnimento
del sistema a celle a combustibile durante la guida non causa la perdita del controllo dello sterzo o dei freni, ma
tali sistemi non saranno più servoassi- stiti. Poiché ciò rende più difficile ster-zare fluidamente, sarà necessario
accostare e fermare il veicolo non appena lo si possa fare in piena sicu-rezza.
●Se si preme l’interruttore di alimenta-zione mentre il veicolo è in movimento, sul display multi-informazioni compare
un messaggio di allarme e un cicalino suona.

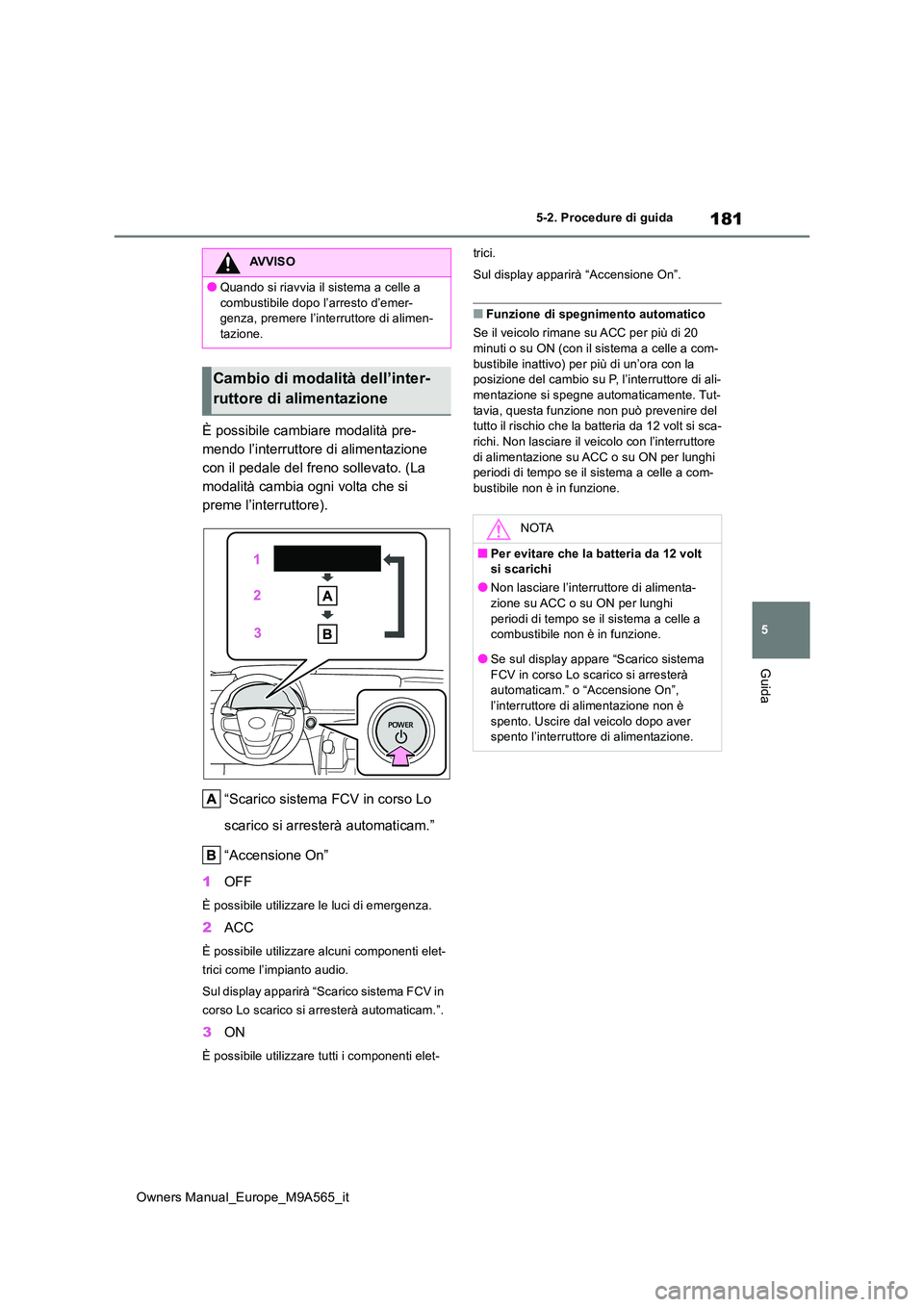

181
5
Owners Manual_Europe_M9A565_it
5-2. Procedure di guida
Guida
È possibile cambiare modalità pre-
mendo l’interruttore di alimentazione
con il pedale del freno sollevato. (La
modalità cambia ogni volta che si
preme l’interruttore).
“Scarico sistema FCV in corso Lo
scarico si arresterà automaticam.”
“Accensione On”
1 OFF
È possibile utilizzare le luci di emergenza.
2ACC
È possibile utilizzare alcuni componenti elet-
trici come l’impianto audio.
Sul display apparirà “Scarico sistema FCV in
corso Lo scarico si arresterà automaticam.”.
3 ON
È possibile utilizzare tutti i componenti elet-
trici.
Sul display apparirà “Accensione On”.
■Funzione di spegnimento automatico
Se il veicolo rimane su ACC per più di 20 minuti o su ON (con il sistema a celle a com-
bustibile inattivo) per più di un’ora con la posizione del cambio su P, l’interruttore di ali-mentazione si spegne automaticamente. Tut-
tavia, questa funzione non può prevenire del tutto il rischio che la batteria da 12 volt si sca-richi. Non lasciare il veicolo con l’interruttore
di alimentazione su ACC o su ON per lunghi periodi di tempo se il sistema a celle a com-bustibile non è in funzione.
AVVISO
●Quando si riavvia il sistema a celle a
combustibile dopo l’arresto d’emer- genza, premere l’interruttore di alimen-tazione.
Cambio di modalità dell’inter-
ruttore di alimentazione
NOTA
■Per evitare che la batteria da 12 volt si scarichi
●Non lasciare l’interruttore di alimenta-zione su ACC o su ON per lunghi
periodi di tempo se il sistema a celle a combustibile non è in funzione.
●Se sul display appare “Scarico sistema
FCV in corso Lo scarico si arresterà automaticam.” o “Accensione On”, l’interruttore di alimentazione non è
spento. Uscire dal veicolo dopo aver spento l’interruttore di alimentazione.

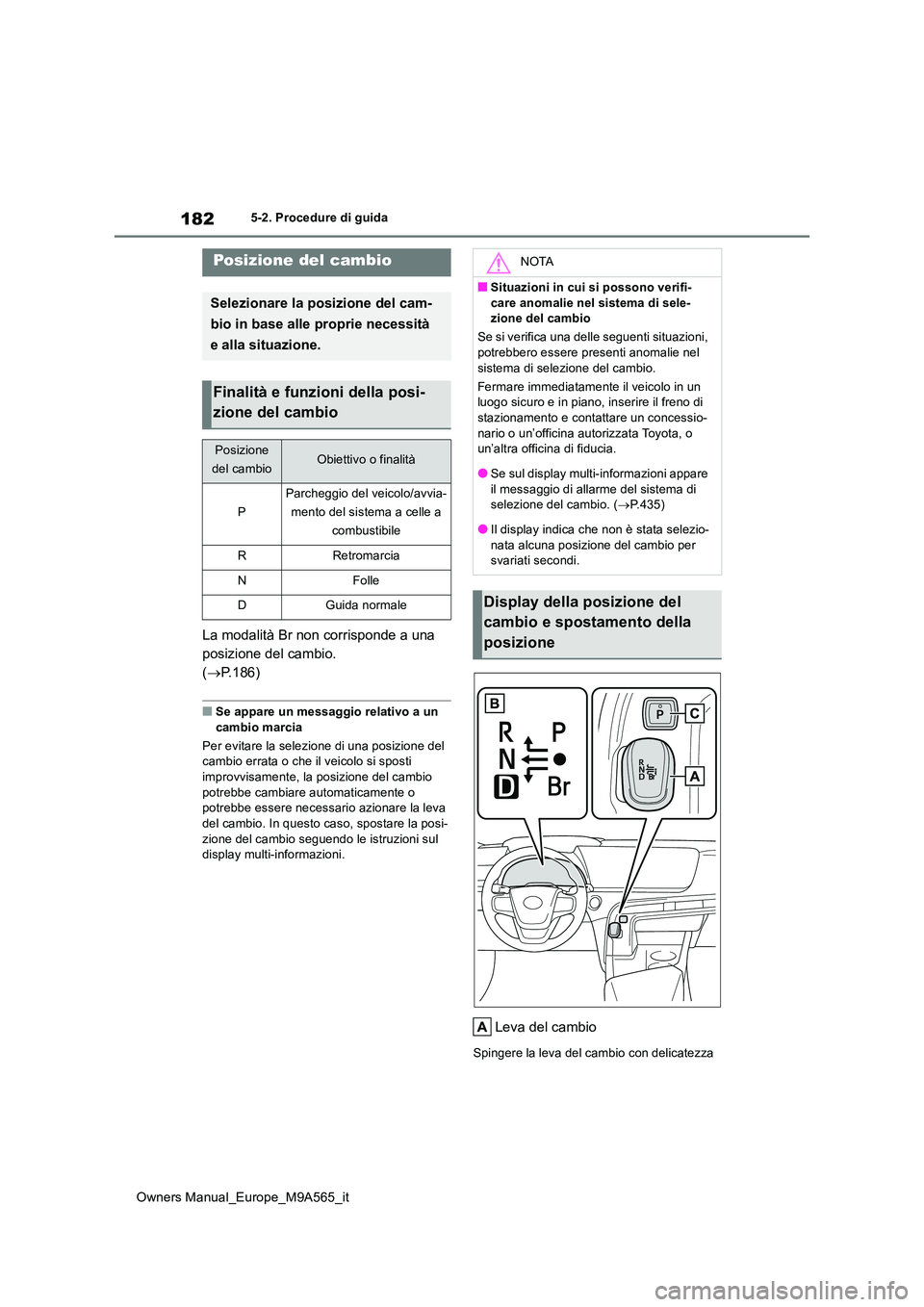

182
Owners Manual_Europe_M9A565_it
5-2. Procedure di guida
La modalità Br non corrisponde a una
posizione del cambio.
( P.186)
■Se appare un messaggio relativo a un
cambio marcia
Per evitare la selezione di una posizione del cambio errata o che il veicolo si sposti improvvisamente, la posizione del cambio
potrebbe cambiare automaticamente o potrebbe essere necessario azionare la leva del cambio. In questo caso, spostare la posi-
zione del cambio seguendo le istruzioni sul display multi-informazioni.
Leva del cambio
Spingere la leva del cambio con delicatezza
Posizione del cambio
Selezionare la posizione del cam-
bio in base alle proprie necessità
e alla situazione.
Finalità e funzioni della posi-
zione del cambio
Posizione
del cambioObiettivo o finalità
P
Parcheggio del veicolo/avvia-
mento del sistema a celle a
combustibile
RRetromarcia
NFolle
DGuida normale
NOTA
■Situazioni in cui si possono verifi-
care anomalie nel sistema di sele- zione del cambio
Se si verifica una delle seguenti situazioni, potrebbero essere presenti anomalie nel
sistema di selezione del cambio.
Fermare immediatamente il veicolo in un luogo sicuro e in piano, inserire il freno di stazionamento e contattare un concessio-
nario o un’officina autorizzata Toyota, o un’altra officina di fiducia.
●Se sul display multi-informazioni appare
il messaggio di allarme del sistema di selezione del cambio. ( P.435)
●Il display indica che non è stata selezio-
nata alcuna posizione del cambio per svariati secondi.
Display della posizione del
cambio e spostamento della
posizione

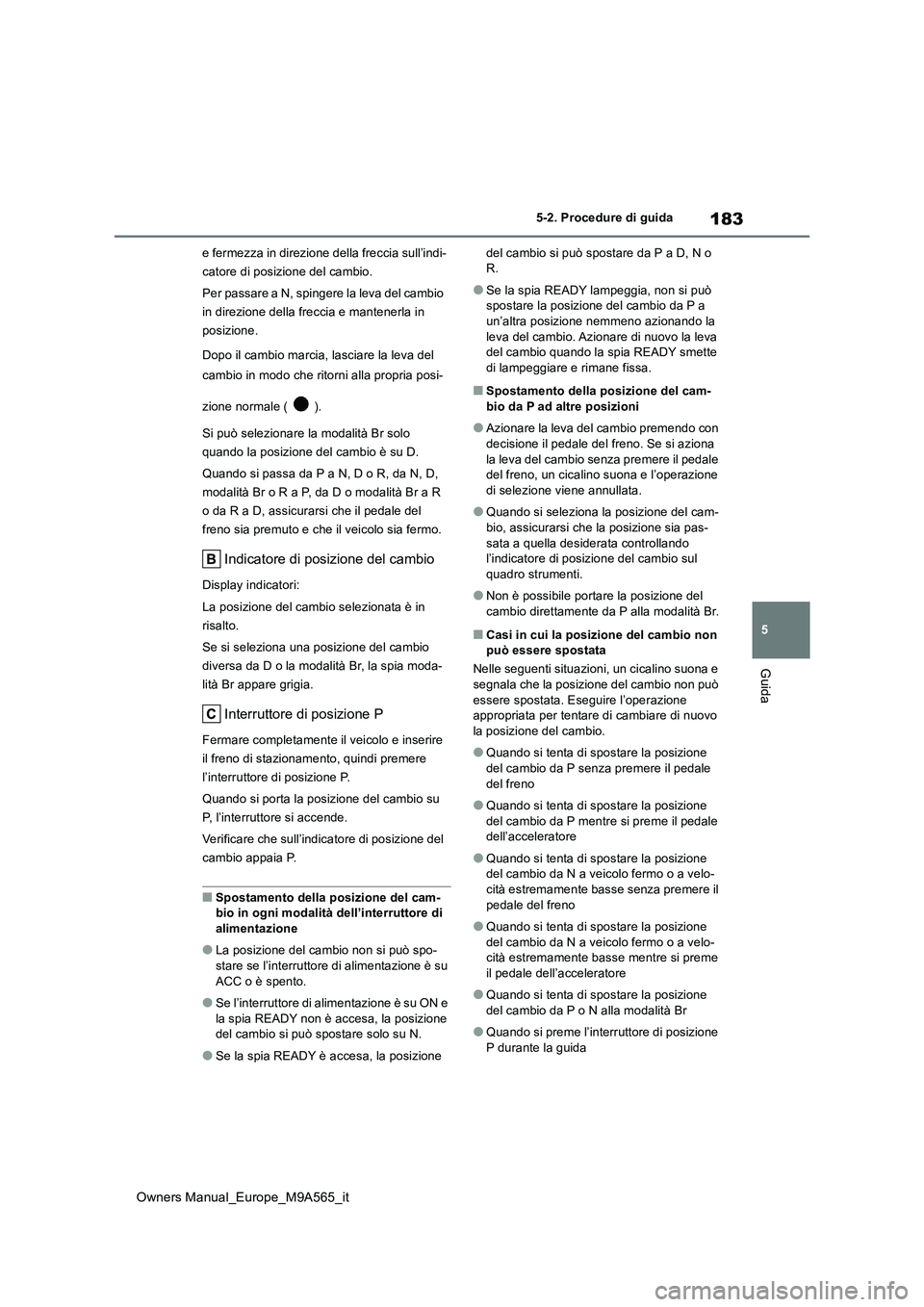

183
5
Owners Manual_Europe_M9A565_it
5-2. Procedure di guida
Guida
e fermezza in direzione della freccia sull’indi-
catore di posizione del cambio.
Per passare a N, spingere la leva del cambio
in direzione della freccia e mantenerla in
posizione.
Dopo il cambio marcia, lasciare la leva del
cambio in modo che ritorni alla propria posi-
zione normale ( ).
Si può selezionare la modalità Br solo
quando la posizione del cambio è su D.
Quando si passa da P a N, D o R, da N, D,
modalità Br o R a P, da D o modalità Br a R
o da R a D, assicurarsi che il pedale del
freno sia premuto e che il veicolo sia fermo.
Indicatore di posizione del cambio
Display indicatori:
La posizione del cambio selezionata è in
risalto.
Se si seleziona una posizione del cambio
diversa da D o la modalità Br, la spia moda-
lità Br appare grigia.
Interruttore di posizione P
Fermare completamente il veicolo e inserire
il freno di stazionamento, quindi premere
l’interruttore di posizione P.
Quando si porta la posizione del cambio su
P, l’interruttore si accende.
Verificare che sull’indicatore di posizione del
cambio appaia P.
■Spostamento della posizione del cam- bio in ogni modalità dell’interruttore di
alimentazione
●La posizione del cambio non si può spo-
stare se l’interruttore di alimentazione è su ACC o è spento.
●Se l’interruttore di alimentazione è su ON e la spia READY non è accesa, la posizione del cambio si può spostare solo su N.
●Se la spia READY è accesa, la posizione
del cambio si può spostare da P a D, N o R.
●Se la spia READY lampeggia, non si può spostare la posizione del cambio da P a un’altra posizione nemmeno azionando la
leva del cambio. Azionare di nuovo la leva del cambio quando la spia READY smette di lampeggiare e rimane fissa.
■Spostamento della posizione del cam-
bio da P ad altre posizioni
●Azionare la leva del cambio premendo con
decisione il pedale del freno. Se si aziona la leva del cambio senza premere il pedale del freno, un cicalino suona e l’operazione
di selezione viene annullata.
●Quando si seleziona la posizione del cam-
bio, assicurarsi che la posizione sia pas- sata a quella desiderata controllando l’indicatore di posizione del cambio sul
quadro strumenti.
●Non è possibile portare la posizione del
cambio direttamente da P alla modalità Br.
■Casi in cui la posizione del cambio non può essere spostata
Nelle seguenti situazioni, un cicalino suona e segnala che la posizione del cambio non può
essere spostata. Eseguire l’operazione appropriata per tentare di cambiare di nuovo la posizione del cambio.
●Quando si tenta di spostare la posizione del cambio da P senza premere il pedale
del freno
●Quando si tenta di spostare la posizione
del cambio da P mentre si preme il pedale dell’acceleratore
●Quando si tenta di spostare la posizione del cambio da N a veicolo fermo o a velo-cità estremamente basse senza premere il
pedale del freno
●Quando si tenta di spostare la posizione
del cambio da N a veicolo fermo o a velo- cità estremamente basse mentre si preme il pedale dell’acceleratore
●Quando si tenta di spostare la posizione del cambio da P o N alla modalità Br
●Quando si preme l’interruttore di posizione P durante la guida
