104
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti
sionario o un’officina autorizzata Toyota,
o presso un’altra officina di fiducia.
*2: questa spia si accende sul display multi-
informazioni.
*3: questa spia si accende sul display multi-
informazioni con un messaggio.
*4: la spia OFF del sensore di assistenza al
parcheggio Toyota si accende quando si
porta l’interruttore di alimentazione su
ON con la funzione di assistenza al par-
cheggio Toyota attiva. Si spegnerà dopo
qualche secondo.
Le spie di avvertenza informano il con-
ducente sullo stato operativo dei vari
sistemi del veicolo.
AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia dei sistemi di sicurezza, come le spie di allarme di ABS o SRS, non si
accende quando si avvia il sistema a celle a combustibile, ciò potrebbe significare che tali sistemi di protezione non sono
disponibili in caso di incidente e sussiste il rischio di lesioni gravi, anche letali. In que-sto caso, far controllare immediatamente il
veicolo presso un concessionario o un’offi- cina autorizzata Toyota, o presso un’altra
officina di fiducia.
Spie di avvertenza
Spia indicatori di direzione
( P.186)
Spia luci di posizione ( P.194)
Spia fari abbaglianti ( P.195)
Spia AHS (se in dotazione)
( P.197)
Spia AHB (se in dotazione)
( P.200)
(Blu)
Spia bassa temperatura refrige-
rante*1, 2
Spia luci retronebbia ( P.203)
Spia del sistema di accesso e
avviamento intelligente*3
( P.177)
Spia del controllo velocità di
crociera*2 ( P.241)
Spia del controllo radar dina-
mico della velocità di crociera*2
( P.241)
Spia “SET” del controllo velocità
di crociera*2 ( P.241)
(*4)
Spia LTA*2 (P.217, 233)
Spia sensore di assistenza al
parcheggio Toyota OFF*5, 6 (se
in dotazione) ( P.259)
Spia PKSB OFF*5, 7 (se in dota-
zione) ( P.278)

105
3
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
*1: segnala che la temperatura del refrige-
rante è bassa.
*2: questa spia si accende sul display multi-
informazioni.
*3: questa spia si accende sul display multi-
informazioni con un messaggio.
*4: a seconda delle condizioni operative del
sistema, il colore e lo stato (acceso/lam-
peggiante) della spia variano.
*5: la spia si accende quando si spegne il
sistema.
*6: la spia OFF del sensore di assistenza al
parcheggio Toyota si accende quando si
porta l’interruttore di alimentazione su
ON con la funzione di assistenza al par-
cheggio Toyota attiva. Si spegnerà dopo
qualche secondo.
*7: queste spie si accendono quando si
porta l’interruttore di alimentazione su
ON per indicare che è in corso l’autodia-
gnostica. Si spengono dopo l’avviamento
del sistema a celle a combustibile o dopo
qualche secondo. Se le spie non si
accendono o non si spengono, potrebbe
essere presente un’anomalia in uno dei
sistemi. Far controllare il veicolo presso
un concessionario o un’officina autoriz-
zata Toyota, o presso un’altra officina di
fiducia.
*8: questa spia si accende sugli specchietti
retrovisori esterni.
*9: questa spia si accende sul pannello cen-
trale.
*10: quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per
(Lampeggia)
Spia di slittamento*7 ( P.316)
Spia VSC OFF*5, 7( P.317)
Spia di allarme PCS*5, 7
( P.220)
Spie BSM degli specchietti
retrovisori esterni*7, 8 (se in
dotazione) ( P.254, 268)
Spia BSM OFF*5, 7 (se in dota-
zione) ( P.254)
Spia RCTA OFF*5, 7 (se in dota-
zione) ( P.269)
Spia RCD OFF*2, 5 (se in dota-
zione) ( P.274)
Spia di mantenimento della fre-
nata in standby*7 ( P.190)
Spia di mantenimento della fre-
nata attiva*7 ( P.190)
Spia antifurto*9 ( P.78, 80)
Spia “READY” ( P.177)
Spia bassa temperatura
esterna*2, 10 ( P.108)
Spia del freno di stazionamento
( P.187)
Spia modalità Br*2 ( P.182)
Spia modalità di guida Eco*2
( P.313)
Spia modalità sportiva*2
( P.313)
Spia modalità neve*2 (P.314)
Spia “PASSENGER AIR-
BAG”*7, 9 ( P. 4 9 )

107
3
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di
commercializzazione.
Indicatore livello carburante/autonomia ( P.109)
Display multi-informazioni
Fornisce al conducente una serie di dati di guida ( P.110)
Visualizza messaggi di allarme se si verifica un’anomalia ( P.435)
Ta c h i m e t r o
Indica la velocità del veicolo
Orologio (P.108)
L’ora indicata è la stessa dell’impianto multimediale. Per ulteriori informazioni, consultare il
“MANUALE UTENTE SISTEMA MULTIMEDIALE”.
Indicatore di posizione del cambio
Indica la posizione del cambio selezionata ( P.182)
Contachilometri totale e parziale (P.108)
Temperatura esterna ( P.108)

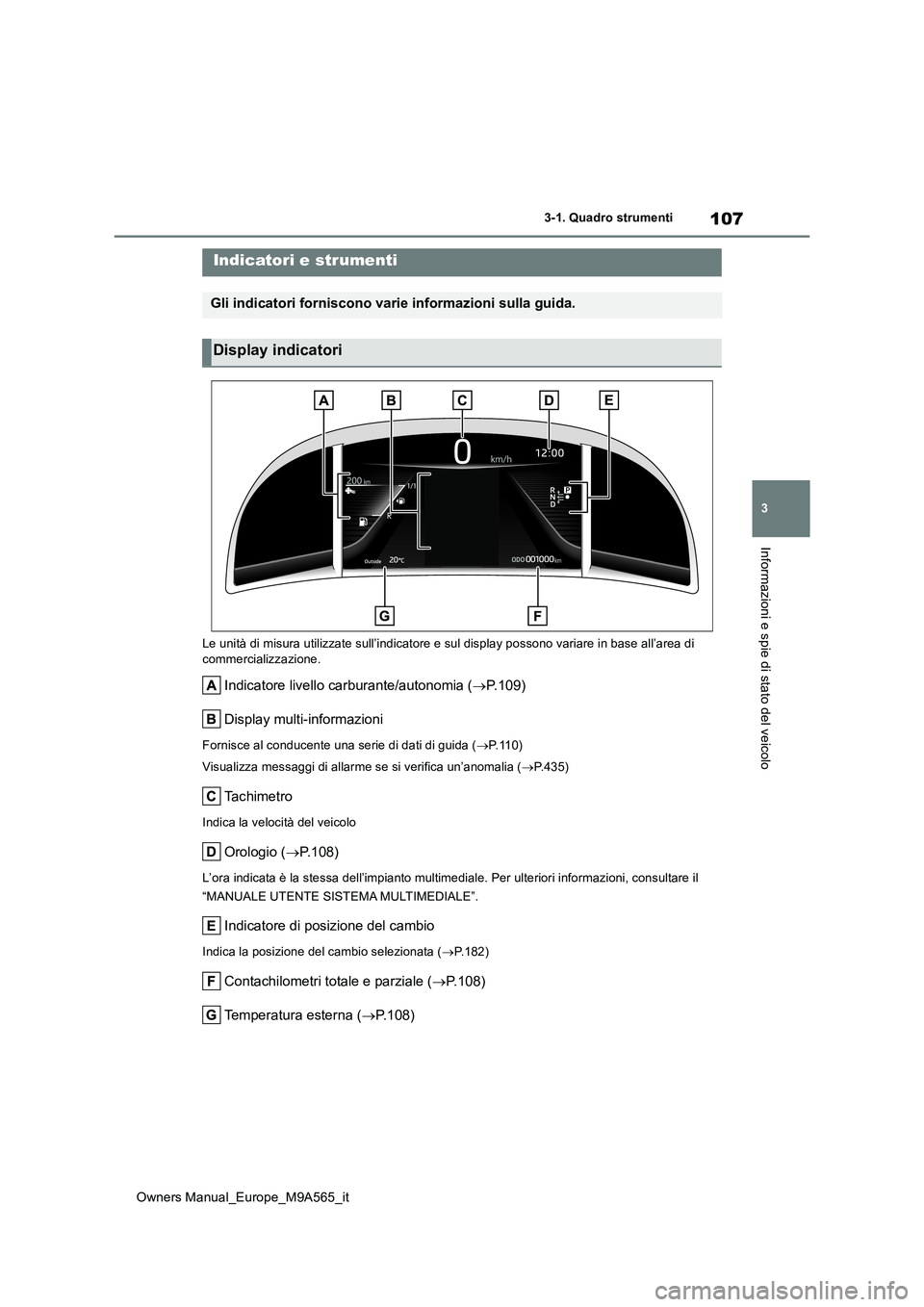

Indicatori e strumenti
Gli indicatori forniscono varie informazioni sulla guida.
Display indicatori

108
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti

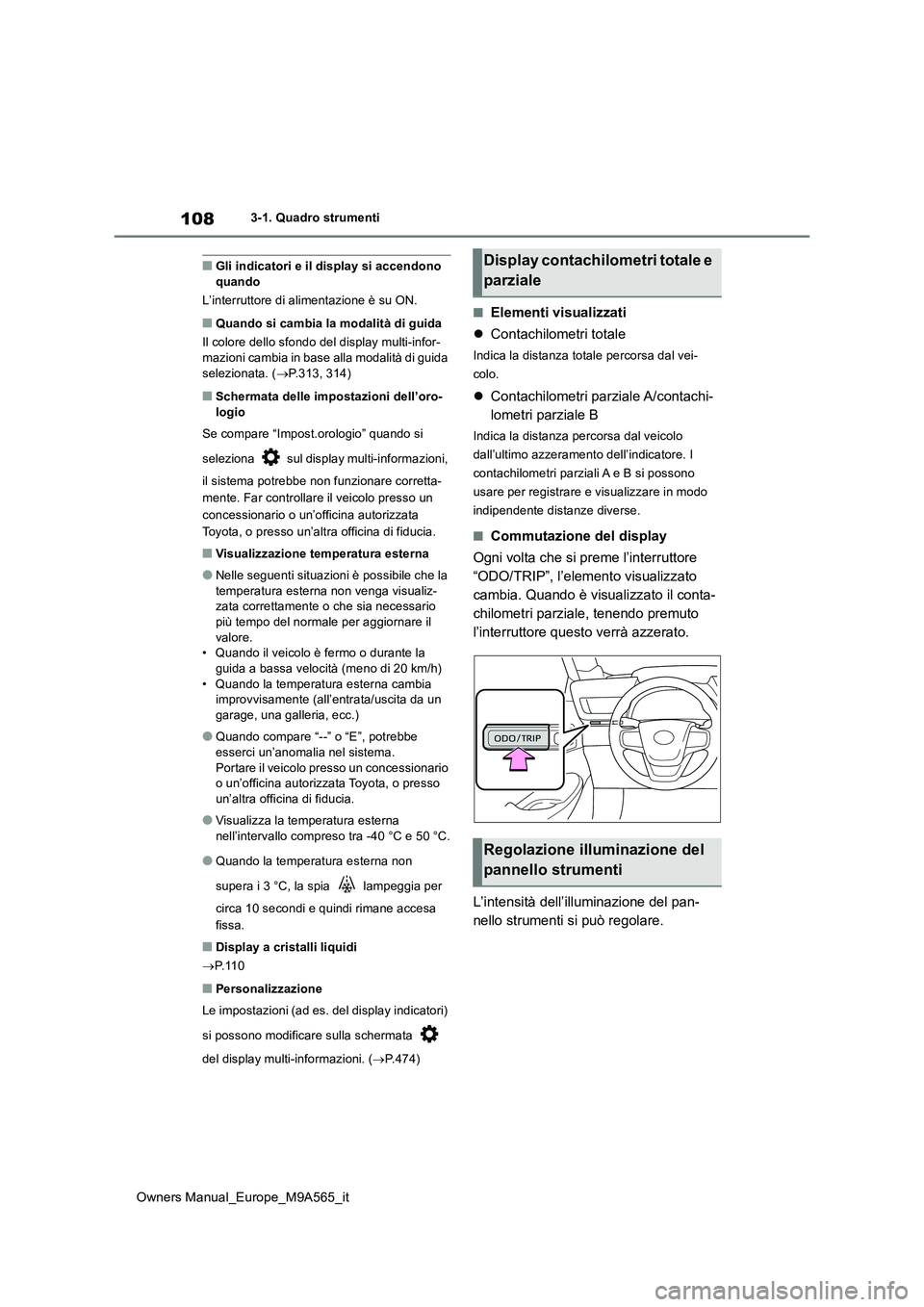

■Gli indicatori e il display si accendono quando
L’interruttore di alimentazione è su ON.
■Quando si cambia la modalità di guida
Il colore dello sfondo del display multi-infor- mazioni cambia in base alla modalità di guida
selezionata. ( P.313, 314)
■Schermata delle impostazioni dell’oro- logio
Se compare “Impost.orologio” quando si
seleziona sul display multi-informazioni,
il sistema potrebbe non funzionare corretta-
mente. Far controllare il veicolo presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
■Visualizzazione temperatura esterna
●Nelle seguenti situazioni è possibile che la temperatura esterna non venga visualiz-zata correttamente o che sia necessario
più tempo del normale per aggiornare il valore.• Quando il veicolo è fermo o durante la
guida a bassa velocità (meno di 20 km/h) • Quando la temperatura esterna cambia improvvisamente (all’entrata/uscita da un
garage, una galleria, ecc.)
●Quando compare “--” o “E”, potrebbe
esserci un’anomalia nel sistema. Portare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
●Visualizza la temperatura esterna
nell’intervallo compreso tra -40 °C e 50 °C.
●Quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per
circa 10 secondi e quindi rimane accesa
fissa.
■Display a cristalli liquidi
 P. 1 1 0
■Personalizzazione
Le impostazioni (ad es. del display indicatori)
si possono modificare sulla schermata
del display multi-informazioni. ( P.474)
■Elementi visualizzati
 Contachilometri totale
Indica la distanza totale percorsa dal vei-
colo.
 Contachilometri parziale A/contachi-
lometri parziale B
Indica la distanza percorsa dal veicolo
dall’ultimo azzeramento dell’indicatore. I
contachilometri parziali A e B si possono
usare per registrare e visualizzare in modo
indipendente distanze diverse.
■Commutazione del display
Ogni volta che si preme l’interruttore
“ODO/TRIP”, l’elemento visualizzato
cambia. Quando è visualizzato il conta-
chilometri parziale, tenendo premuto
l’interruttore questo verrà azzerato.
L’intensità dell’illuminazione del pan-
nello strumenti si può regolare.
Display contachilometri totale e
parziale
Regolazione illuminazione del
pannello strumenti

110
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti
Sul display multi-informazioni sono
visualizzate le seguenti informazioni.
Informazioni sui sistemi di supporto
alla guida
Visualizza un’immagine quando i seguenti
sistemi intervengono ed è selezionata
un’icona dei menu diversa da :
• LTA (assistenza al tracciamento della cor-
sia) ( P.227)
• Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità
( P.241)
• RSA (assistenza alla segnaletica stra-
dale) ( P.237)
Area di visualizzazione delle infor-
mazioni
Selezionando l’icona di un menu si può
visualizzare una serie di informazioni.
Inoltre, in alcune situazioni verranno visua-
lizzati avvisi o display a comparsa con sug-
gerimenti/consigli.
Icone dei menu ( P. 111 )
■Il display multi-informazioni viene visualizzato quando
L’interruttore di alimentazione è su ON.
■Quando si cambia la modalità di guida
Il colore dello sfondo del display multi-infor-
mazioni cambia in base alla modalità di guida selezionata. ( P.313, 314)
■Display a cristalli liquidi
Sul display possono comparire piccole mac- chie o punti chiari. Questo fenomeno è carat-
teristico dei display a cristalli liquidi, si può continuare a utilizzare il display senza pro-blemi.
Gli interruttori di controllo del display
permettono di utilizzare il display multi-
informazioni.
Scorrimento della schermata*/com-
mutazione del display*/spostamento
del cursore
Pressione: conferma/impostazione
Pressione prolungata: azzera-

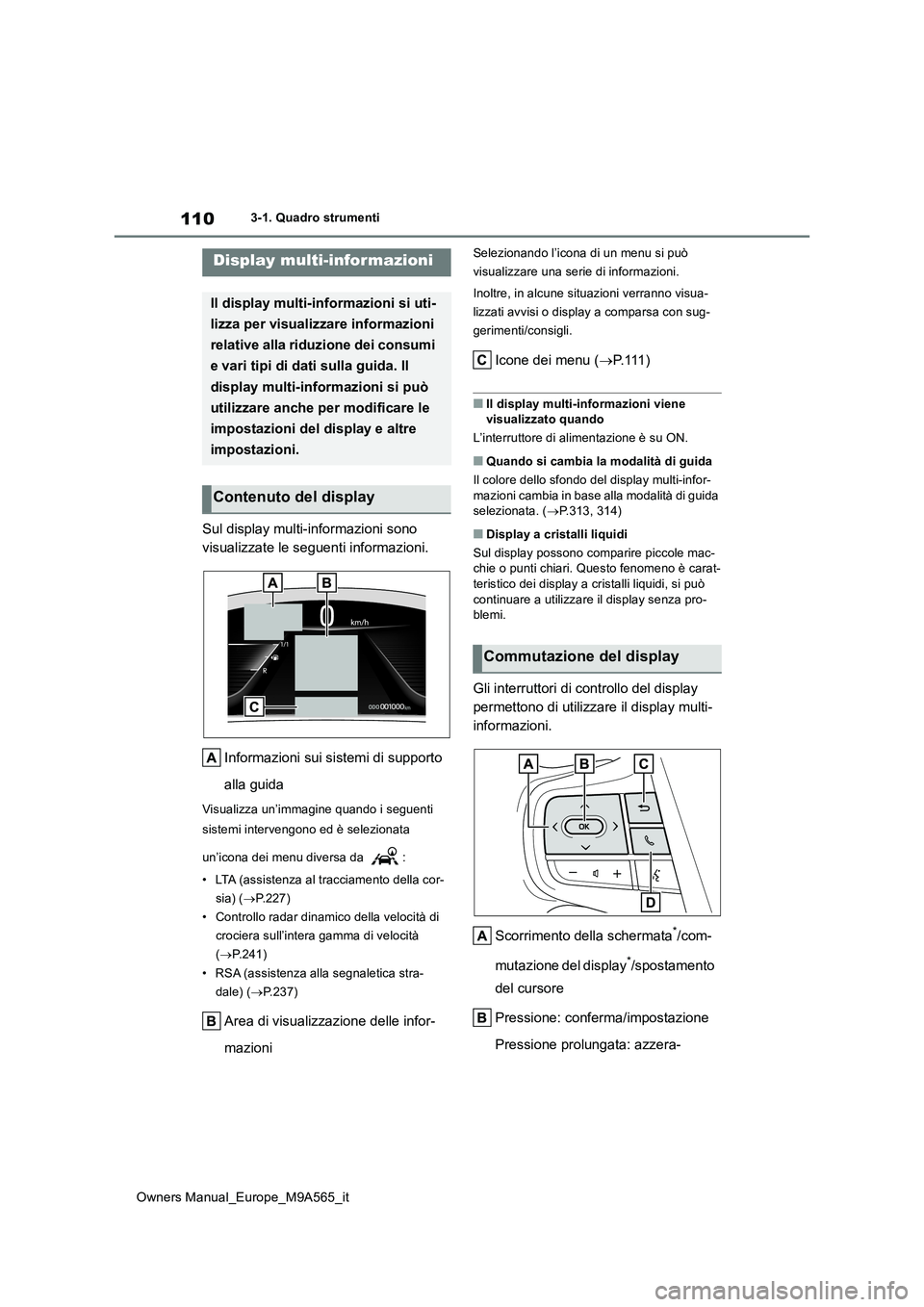

Display multi-informazioni
Il display multi-informazioni si uti-
lizza per visualizzare informazioni
relative alla riduzione dei consumi
e vari tipi di dati sulla guida. Il
display multi-informazioni si può
utilizzare anche per modificare le
impostazioni del display e altre
impostazioni.
Contenuto del display
Commutazione del display

111
3
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
mento/visualizzazione degli ele-
menti personalizzabili
Ritorno alla schermata precedente
Invio/ricezione delle chiamate e
display cronologia
Quando si usa il sistema viva-voce,
visualizza la chiamata effettuata o
ricevuta. Per ulteriori informazioni
sul sistema viva-voce, consultare il
“MANUALE UTENTE SISTEMA
MULTIMEDIALE”.
*: Sulle schermate dove è possibile scorrere
lo schermo e commutare il display, viene
visualizzata una barra di scorrimento o
un’icona rotonda che indica il numero di
schermate registrate.
Le informazioni relative a ogni icona
possono essere visualizzate selezio-
nando l’icona con gli interruttori di con-
trollo del display.
A seconda delle circostanze, alcune infor-
mazioni potrebbero essere visualizzate
automaticamente.
Selezionare per visualizzare i dati di
consumo carburante in vari formati.
■Consumo di carburante
Vengono visualizzate le seguenti infor-
mazioni.
Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carbu-
rante.
Consumo medio di carburante
AVVISO
■Avvertenze d’uso durante la guida
Per sicurezza, durante la guida evitare il più possibile di azionare l’interruttore di
controllo del display e non guardare conti- nuamente il display multi-informazioni. Prima di azionare l’interruttore di controllo
del display, arrestare il veicolo. La man- cata osservanza di tale precauzione potrebbe provocare una manovra errata
con il volante e causare un incidente.
Icone dei menu
IconaDisplay
Display delle informazioni sulla
guida ( P. 1 1 1 )
Display delle informazioni dei
sistemi di supporto alla guida
( P. 1 1 4 )
Display dell’impianto audio
( P. 1 1 4 )
Display delle informazioni sul
veicolo ( P.114)
Display delle impostazioni
( P. 1 1 5 )
Display messaggio di allarme
( P. 1 1 6 )
Display delle informazioni sulla
guida

112
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti

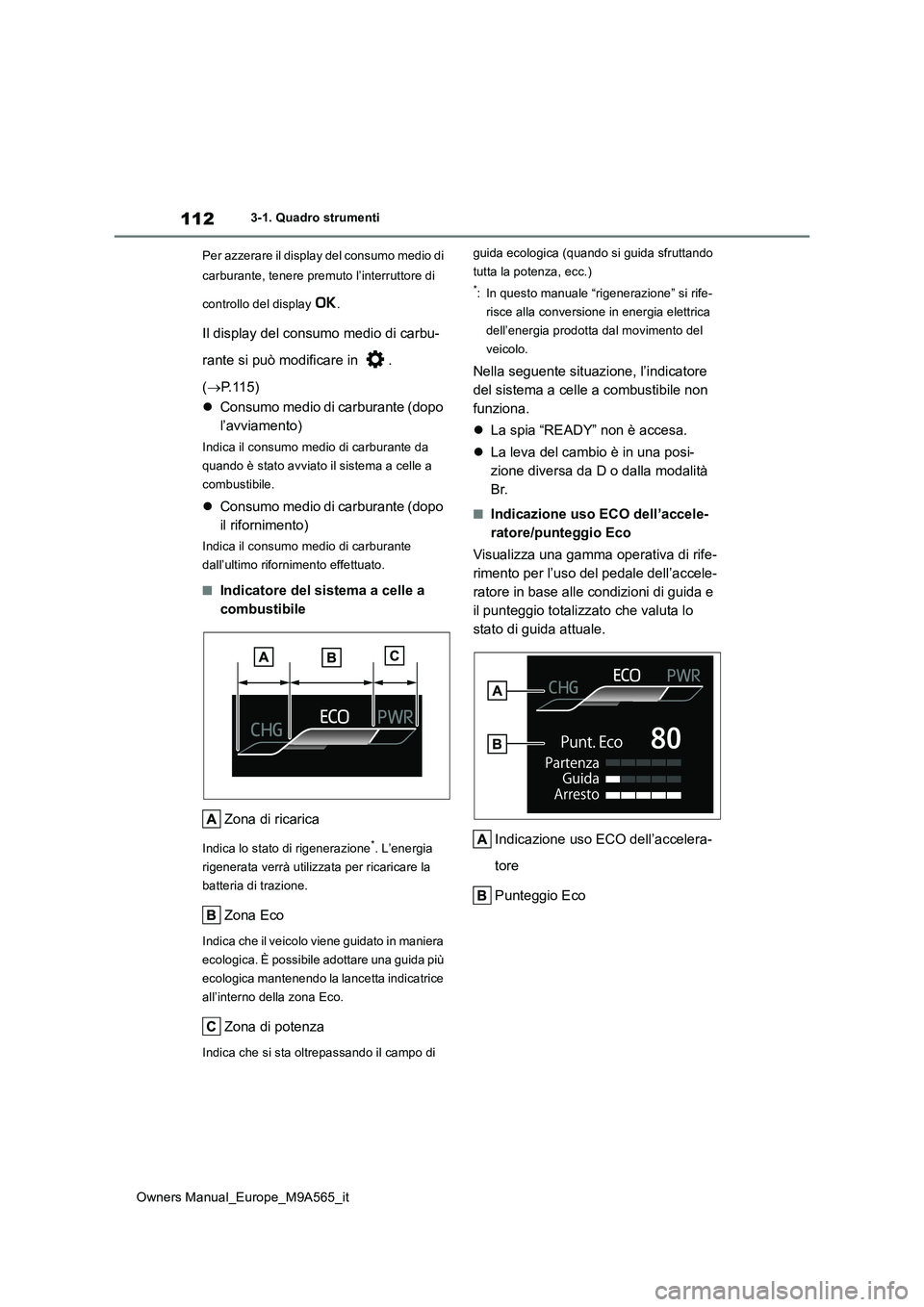

Per azzerare il display del consumo medio di
carburante, tenere premuto l’interruttore di
controllo del display .
Il display del consumo medio di carbu-
rante si può modificare in .
( P.115)
 Consumo medio di carburante (dopo
l’avviamento)
Indica il consumo medio di carburante da
quando è stato avviato il sistema a celle a
combustibile.
 Consumo medio di carburante (dopo
il rifornimento)
Indica il consumo medio di carburante
dall’ultimo rifornimento effettuato.
■Indicatore del sistema a celle a
combustibile
Zona di ricarica
Indica lo stato di rigenerazione*. L’energia
rigenerata verrà utilizzata per ricaricare la
batteria di trazione.
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica. È possibile adottare una guida più
ecologica mantenendo la lancetta indicatrice
all’interno della zona Eco.
Zona di potenza
Indica che si sta oltrepassando il campo di
guida ecologica (quando si guida sfruttando
tutta la potenza, ecc.)
*: In questo manuale “rigenerazione” si rife-
risce alla conversione in energia elettrica
dell’energia prodotta dal movimento del
veicolo.
Nella seguente situazione, l’indicatore
del sistema a celle a combustibile non
funziona.
 La spia “READY” non è accesa.
 La leva del cambio è in una posi-
zione diversa da D o dalla modalità
Br.
■Indicazione uso ECO dell’accele-
ratore/punteggio Eco
Visualizza una gamma operativa di rife-
rimento per l’uso del pedale dell’accele-
ratore in base alle condizioni di guida e
il punteggio totalizzato che valuta lo
stato di guida attuale.
Indicazione uso ECO dell’accelera-
tore
Punteggio Eco

113
3
Owners Manual_Europe_M9A565_it
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo

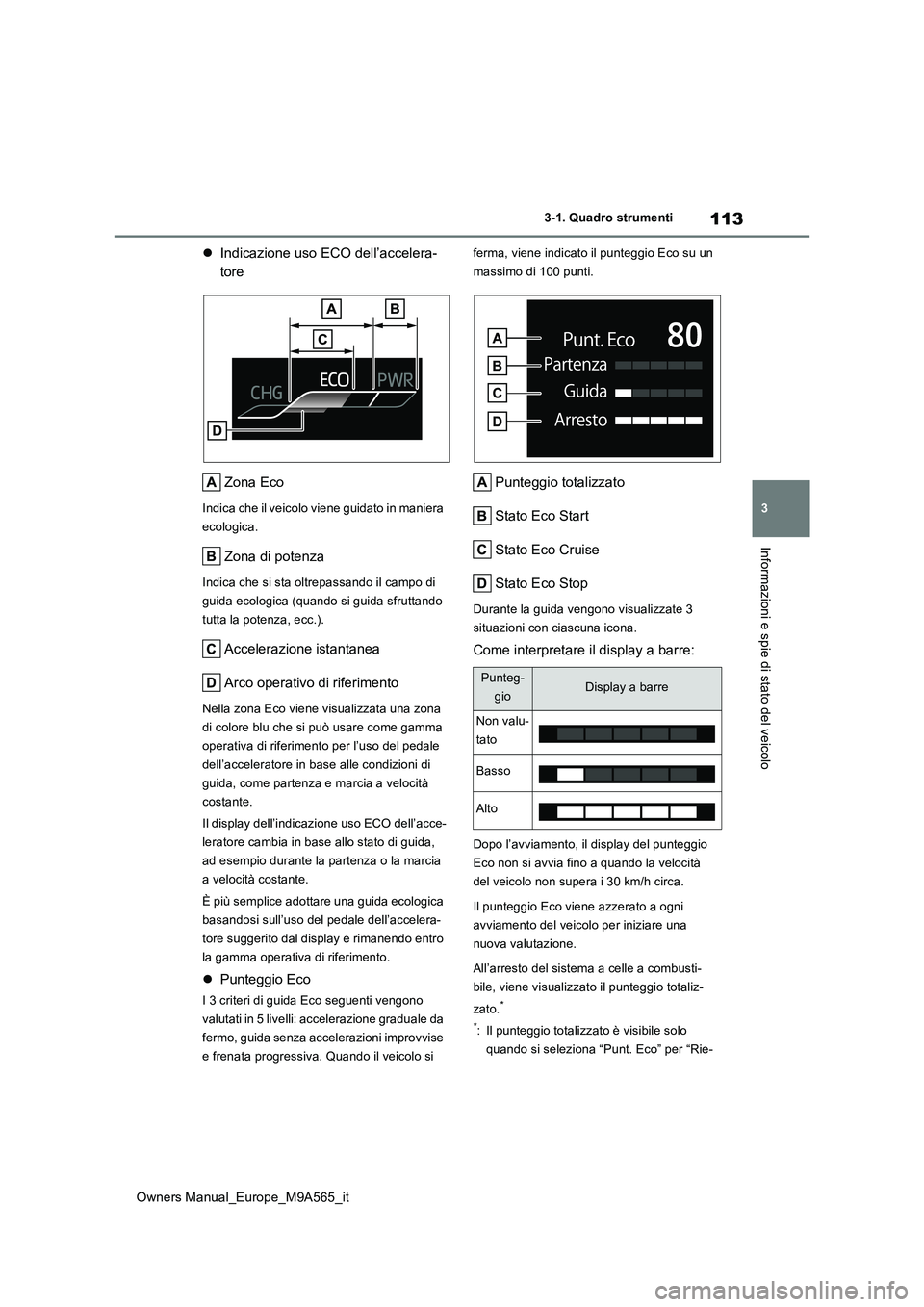

Indicazione uso ECO dell’accelera-
tore
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
Zona di potenza
Indica che si sta oltrepassando il campo di
guida ecologica (quando si guida sfruttando
tutta la potenza, ecc.).
Accelerazione istantanea
Arco operativo di riferimento
Nella zona Eco viene visualizzata una zona
di colore blu che si può usare come gamma
operativa di riferimento per l’uso del pedale
dell’acceleratore in base alle condizioni di
guida, come partenza e marcia a velocità
costante.
Il display dell’indicazione uso ECO dell’acce-
leratore cambia in base allo stato di guida,
ad esempio durante la partenza o la marcia
a velocità costante.
È più semplice adottare una guida ecologica
basandosi sull’uso del pedale dell’accelera-
tore suggerito dal display e rimanendo entro
la gamma operativa di riferimento.
 Punteggio Eco
I 3 criteri di guida Eco seguenti vengono
valutati in 5 livelli: accelerazione graduale da
fermo, guida senza accelerazioni improvvise
e frenata progressiva. Quando il veicolo si
ferma, viene indicato il punteggio Eco su un
massimo di 100 punti.
Punteggio totalizzato
Stato Eco Start
Stato Eco Cruise
Stato Eco Stop
Durante la guida vengono visualizzate 3
situazioni con ciascuna icona.
Come interpretare il display a barre:
Dopo l’avviamento, il display del punteggio
Eco non si avvia fino a quando la velocità
del veicolo non supera i 30 km/h circa.
Il punteggio Eco viene azzerato a ogni
avviamento del veicolo per iniziare una
nuova valutazione.
All’arresto del sistema a celle a combusti-
bile, viene visualizzato il punteggio totaliz-
zato.*
*: Il punteggio totalizzato è visibile solo
quando si seleziona “Punt. Eco” per “Rie-
Punteg-
gioDisplay a barre
Non valu-
tato
Basso
Alto
