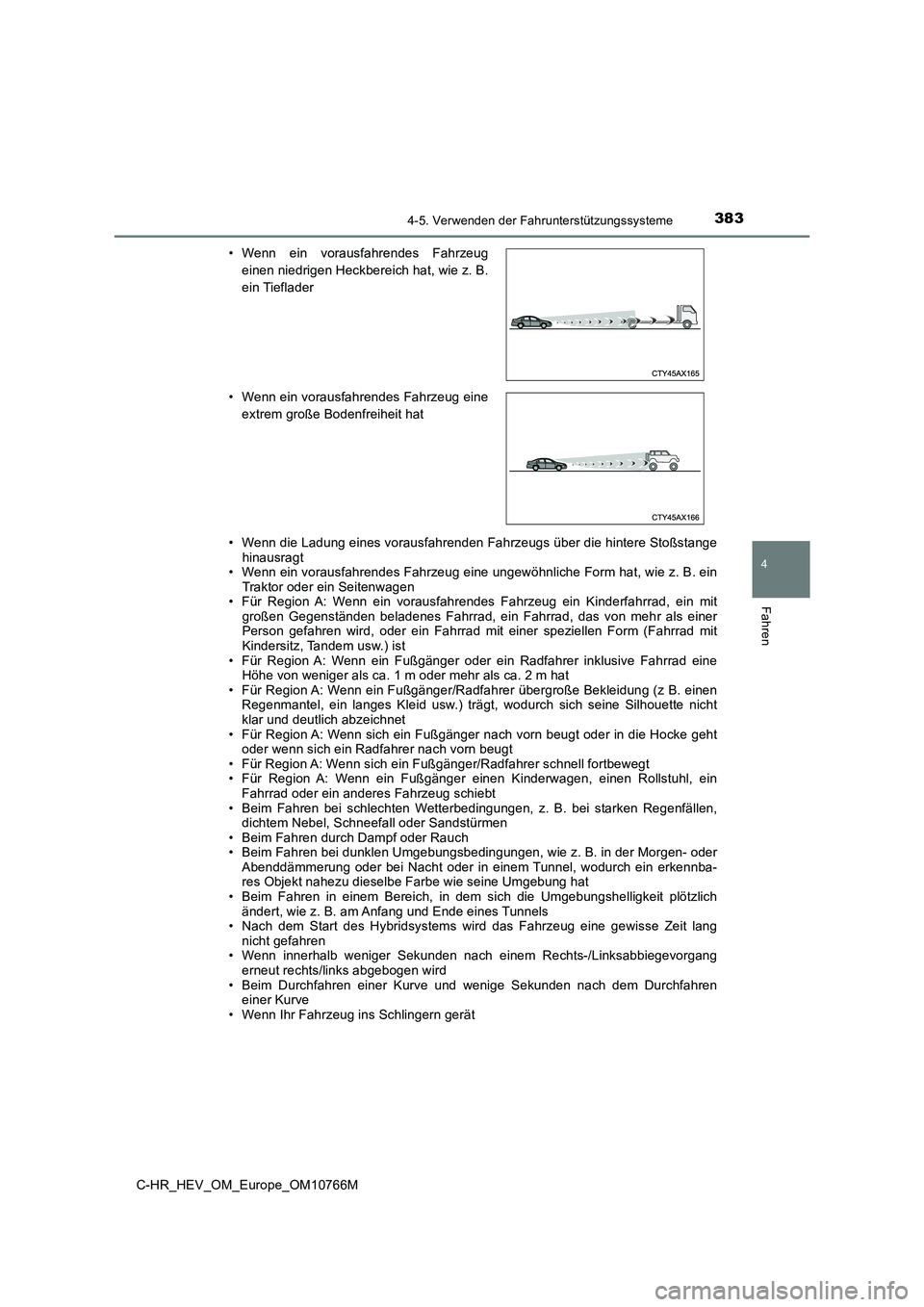

3834-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HEV_OM_Europe_OM10766M
• Wenn die Ladung eines vorausfahrenden Fahrzeugs über die hinte re Stoßstange hinausragt • Wenn ein vorausfahrendes Fahrzeug eine ungewöhnliche Form hat, wie z. B. ein Traktor oder ein Seitenwagen• Für Region A: Wenn ein vorausfahrendes Fahrzeug ein Kinderfahr rad, ein mit großen Gegenständen beladenes Fahrrad, ein Fahrrad, das von meh r als einer Person gefahren wird, oder ein Fahrrad mit einer speziellen For m (Fahrrad mit Kindersitz, Tandem usw.) ist • Für Region A: Wenn ein Fußgänger oder ein Radfahrer inklusive Fahrrad eine Höhe von weniger als ca. 1 m oder mehr als ca. 2 m hat• Für Region A: Wenn ein Fußgänger/Radfahrer übergroße Bekleidun g (z B. einen Regenmantel, ein langes Kleid usw.) trägt, wodurch sich seine S ilhouette nicht klar und deutlich abzeichnet • Für Region A: Wenn sich ein Fußgänger nach vorn beugt oder in die Hocke geht oder wenn sich ein Radfahrer nach vorn beugt• Für Region A: Wenn sich ein Fußgänger/Radfahrer schnell fortbe wegt • Für Region A: Wenn ein Fußgänger einen Kinderwagen, einen Roll stuhl, ein Fahrrad oder ein anderes Fahrzeug schiebt • Beim Fahren bei schlechten Wetterbedingungen, z. B. bei starke n Regenfällen, dichtem Nebel, Schneefall oder Sandstürmen• Beim Fahren durch Dampf oder Rauch• Beim Fahren bei dunklen Umgebungsbedingungen, wie z. B. in der Morgen- oder Abenddämmerung oder bei Nacht oder in einem Tunnel, wodurch ein erkennba- res Objekt nahezu dieselbe Farbe wie seine Umgebung hat • Beim Fahren in einem Bereich, in dem sich die Umgebungshelligk eit plötzlich ändert, wie z. B. am Anfang und Ende eines Tunnels• Nach dem Start des Hybridsystems wird das Fahrzeug eine gewiss e Zeit lang nicht gefahren• Wenn innerhalb weniger Sekunden nach einem Rechts-/Linksabbieg evorgang erneut rechts/links abgebogen wird • Beim Durchfahren einer Kurve und wenige Sekunden nach dem Durc hfahren einer Kurve• Wenn Ihr Fahrzeug ins Schlingern gerät
• Wenn ein vorausfahrendes Fahrzeug
einen niedrigen Heckbereich hat, wie z. B.
ein Tieflader
• Wenn ein vorausfahrendes Fahrzeug eine
extrem große Bodenfreiheit hat

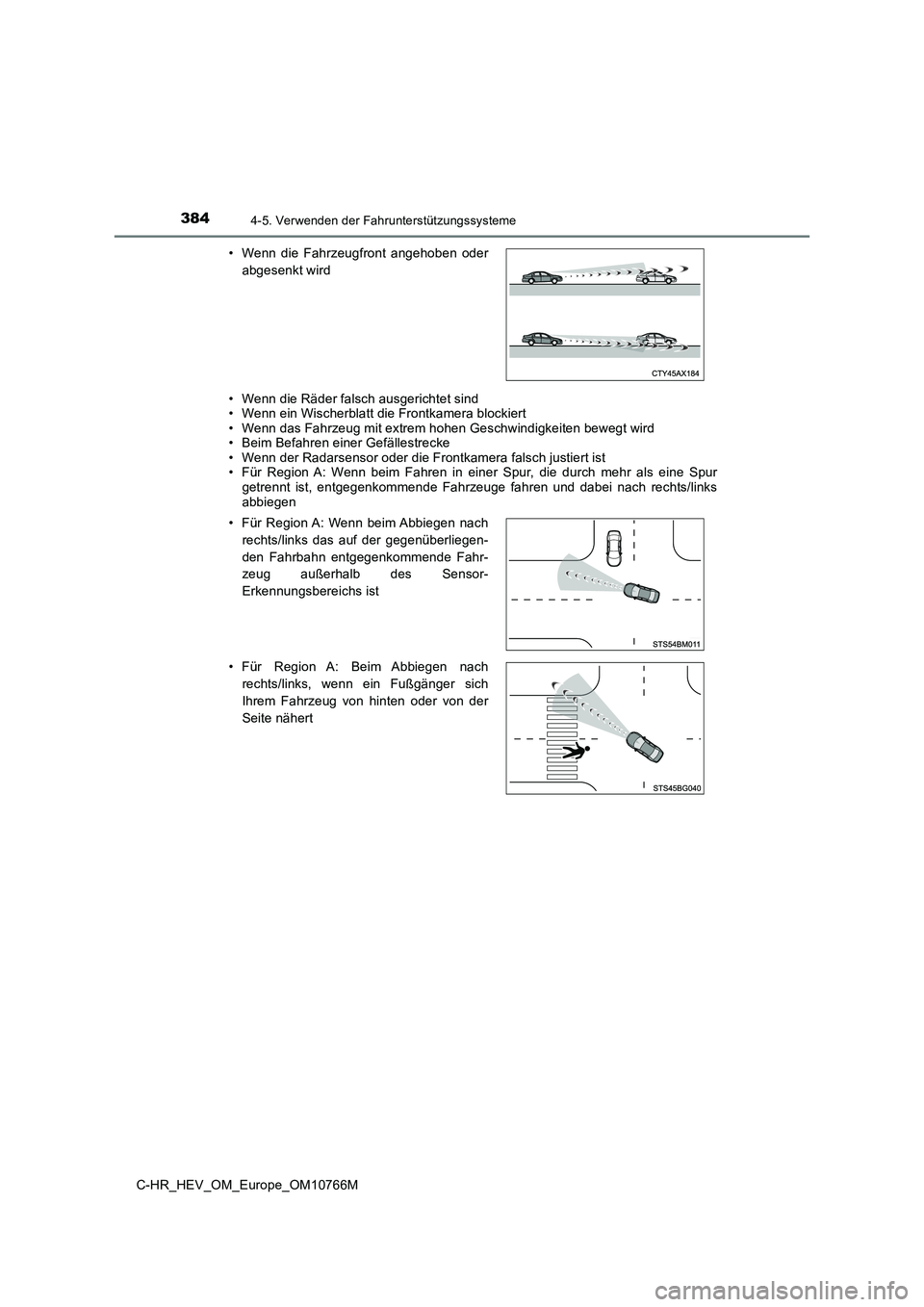

3844-5. Verwenden der Fahrunterstützungssysteme
C-HR_HEV_OM_Europe_OM10766M
• Wenn die Räder falsch ausgerichtet sind • Wenn ein Wischerblatt die Frontkamera blockiert• Wenn das Fahrzeug mit extrem hohen Geschwindigkeiten bewegt wi rd • Beim Befahren einer Gefällestrecke• Wenn der Radarsensor oder die Frontkamera falsch justiert ist• Für Region A: Wenn beim Fahren in einer Spur, die durch mehr a ls eine Spur getrennt ist, entgegenkommende Fahrzeuge fahren und dabei nach rechts/links abbiegen
• Wenn die Fahrzeugfront angehoben oder
abgesenkt wird
• Für Region A: Wenn beim Abbiegen nach
rechts/links das auf der gegenüberliegen-
den Fahrbahn entgegenkommende Fahr-
zeug außerhalb des Sensor-
Erkennungsbereichs ist
• Für Region A: Beim Abbiegen nach
rechts/links, wenn ein Fußgänger sich
Ihrem Fahrzeug von hinten oder von der
Seite nähert

3854-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HEV_OM_Europe_OM10766M
● Für Region A: Neben den oben genannten Punkten ist die Notlenkungsunterstützung in manchen Situationen, wie z.B. in den folgenden Fällen, nicht aktiv.
• Für Region A: Wenn die weißen (gelben) Spurlinien schwer zu er kennen sind, weil sie z.B. verblasst sind, auseinander oder ineinander laufe n oder weil ein Schatten auf ihnen liegt• Für Region A: Wenn die Spur breiter oder schmaler als im Norma lfall ist • Für Region A: Wenn ein helles oder dunkles Muster auf der Stra ßenoberfläche vorhanden ist, wie z.B. aufgrund von Straßenreparaturen • Für Region A: Wenn ein Fußgänger in der Nähe der Mittellinie d es Fahrzeugs erkannt wird• Für Region A: Wenn das Ziel zu nah ist• Für Region A: Wenn nicht genügend sicherer oder freier Platz v orhanden ist, in den das Fahrzeug gelenkt werden kann • Für Region A: Wenn ein entgegenkommendes Fahrzeug vorhanden is t • Für Region A: Wenn die VSC-Funktion aktiv ist
● In manchen Situationen, wie z.B. in den folgenden Fällen, kann nicht genügend Bremskraft oder Lenkkraft (für Region A) erreicht werden, wodurch das System nicht ordnungsgemäß funktionieren kann:
• Wenn die Bremswirkung nicht im vollen Umfang vorhanden ist, wi e z.B. bei ext- rem kalten, heißen oder feuchten Bremsbelägen• Wenn das Fahrzeug nicht ordnungsgemäß gewartet wird (stark abg enutzte Brem- sen oder Reifen, falscher Reifenfülldruck usw.)• Wenn das Fahrzeug auf Schotterpisten oder anderen rutschigen U ntergründen bewegt wird • Wenn die Straßenoberfläche tiefe Radspuren aufweist• Beim Befahren einer Gefällestrecke• Beim Fahren auf einer Straße, die links und rechts abfällt
■ Wenn das VSC deaktiviert ist
● Wenn das VSC deaktiviert ist (S. 536), sind der Pre-Collision-Bremsassistent und die Pre-Collision-Bremsfunktion ebenfalls deaktiviert.
● Die PCS-Warnleuchte leuchtet auf und “VSC ausgeschaltet. PCS-Bremse nicht ver- fügbar.” wird in der Multi-Informationsanzeige angezeigt.

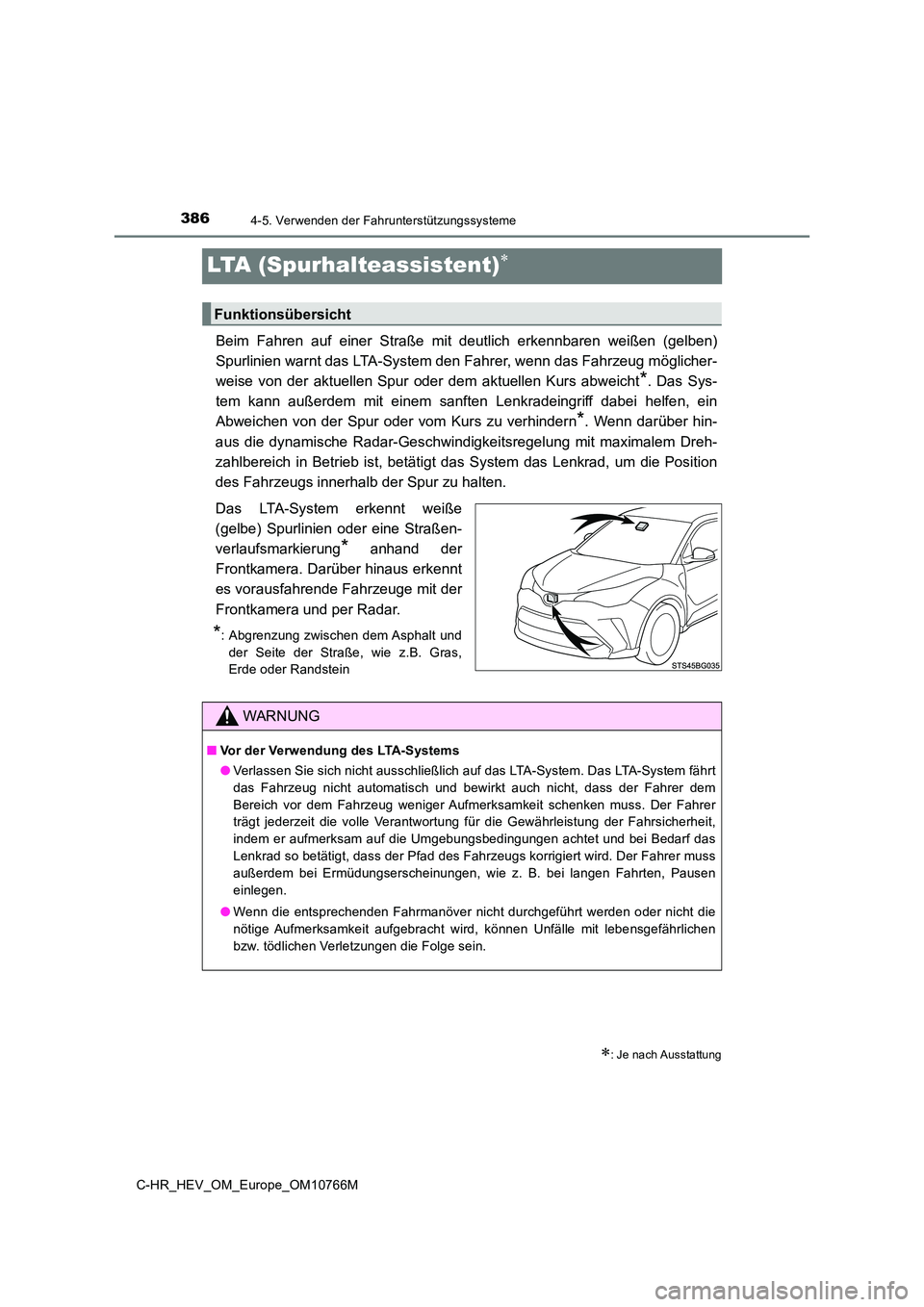

3864-5. Verwenden der Fahrunterstützungssysteme
C-HR_HEV_OM_Europe_OM10766M
LTA (Spurhalteassistent)
Beim Fahren auf einer Straße mit deutlich erkennbaren weißen (gelben)
Spurlinien warnt das LTA-System den Fahrer, wenn das Fahrzeug m öglicher-
weise von der aktuellen Spur oder dem aktuellen Kurs abweicht*. Das Sys-
tem kann außerdem mit einem sanften Lenkradeingriff dabei helfe n, ein
Abweichen von der Spur oder vom Kurs zu verhindern*. Wenn darüber hin-
aus die dynamische Radar-Geschwindigkeitsregelung mit maximalem Dreh-
zahlbereich in Betrieb ist, betätigt das System das Lenkrad, um die Position
des Fahrzeugs innerhalb der Spur zu halten.
Das LTA-System erkennt weiße
(gelbe) Spurlinien oder eine Straßen-
verlaufsmarkierung* anhand der
Frontkamera. Darüber hinaus erkennt
es vorausfahrende Fahrzeuge mit der
Frontkamera und per Radar.
*: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras,
Erde oder Randstein
: Je nach Ausstattung
Funktionsübersicht
WARNUNG
■ Vor der Verwendung des LTA-Systems
● Verlassen Sie sich nicht ausschließlich auf das LTA-System. Das LTA-System fährt
das Fahrzeug nicht automatisch und bewirkt auch nicht, dass der Fahrer dem
Bereich vor dem Fahrzeug weniger Aufmerksamkeit schenken muss. Der Fahrer
trägt jederzeit die volle Verantwortung für die Gewährleistung der Fahrsicherheit,
indem er aufmerksam auf die Umgebungsbedingungen achtet und bei Bedarf das
Lenkrad so betätigt, dass der Pfad des Fahrzeugs korrigiert wir d. Der Fahrer muss
außerdem bei Ermüdungserscheinungen, wie z. B. bei langen Fahrt en, Pausen
einlegen.
● Wenn die entsprechenden Fahrmanöver nicht durchgeführt werden oder nicht die
nötige Aufmerksamkeit aufgebracht wird, können Unfälle mit lebe nsgefährlichen
bzw. tödlichen Verletzungen die Folge sein.

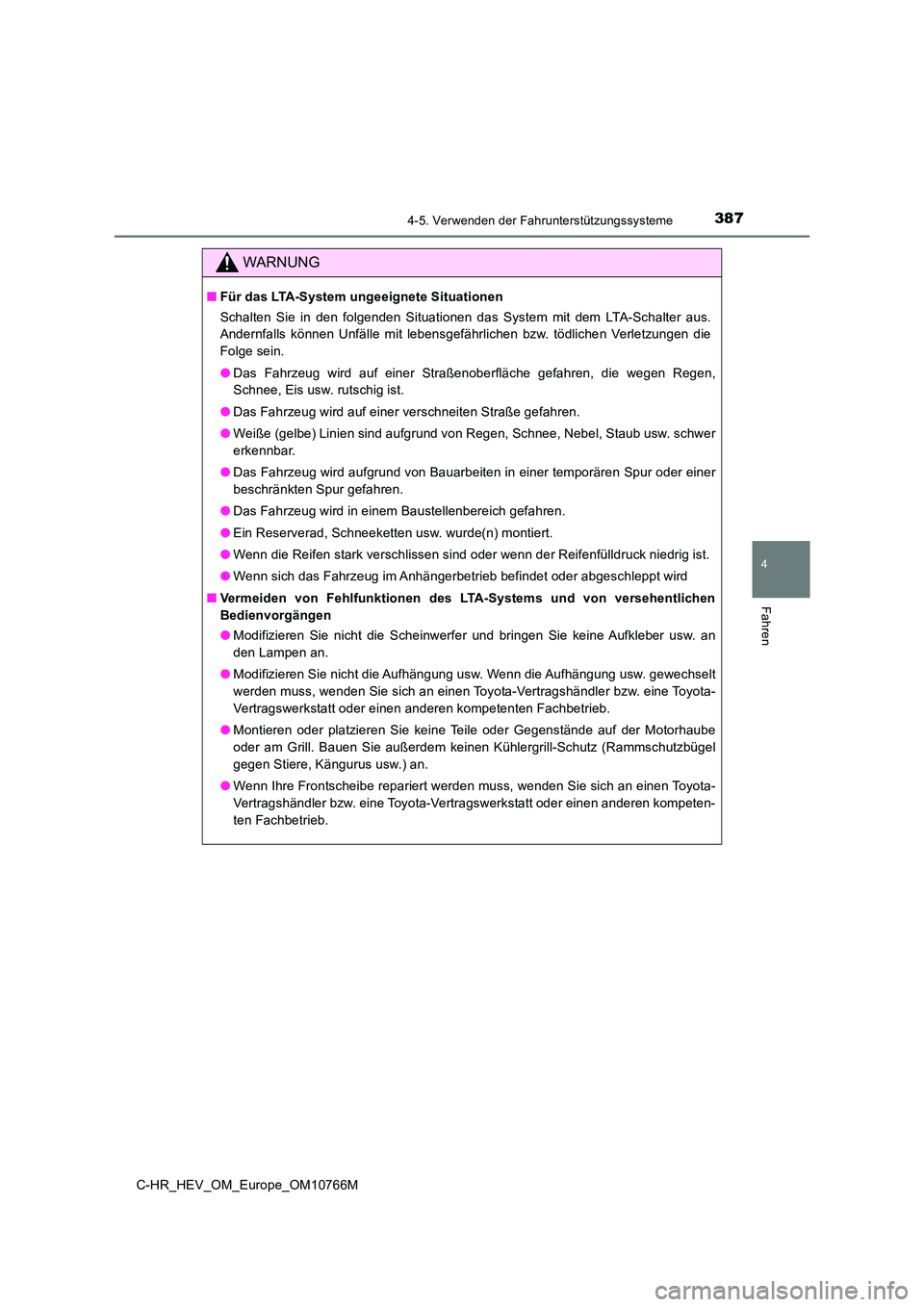

3874-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HEV_OM_Europe_OM10766M
WARNUNG
■Für das LTA-System ungeeignete Situationen
Schalten Sie in den folgenden Situationen das System mit dem LT A-Schalter aus.
Andernfalls können Unfälle mit lebensgefährlichen bzw. tödliche n Verletzungen die
Folge sein.
● Das Fahrzeug wird auf einer Straßenoberfläche gefahren, die wegen Regen,
Schnee, Eis usw. rutschig ist.
● Das Fahrzeug wird auf einer verschneiten Straße gefahren.
● Weiße (gelbe) Linien sind aufgrund von Regen, Schnee, Nebel, Staub usw. schwer
erkennbar.
● Das Fahrzeug wird aufgrund von Bauarbeiten in einer temporären Spur oder einer
beschränkten Spur gefahren.
● Das Fahrzeug wird in einem Baustellenbereich gefahren.
● Ein Reserverad, Schneeketten usw. wurde(n) montiert.
● Wenn die Reifen stark verschlissen sind oder wenn der Reifenfülldruck niedrig ist.
● Wenn sich das Fahrzeug im Anhängerbetrieb befindet oder abgeschleppt wird
■ Vermeiden von Fehlfunktionen des LTA-Systems und von versehentlichen
Bedienvorgängen
● Modifizieren Sie nicht die Scheinwerfer und bringen Sie keine Aufkleber usw. an
den Lampen an.
● Modifizieren Sie nicht die Aufhängung usw. Wenn die Aufhängung usw. gewechselt
werden muss, wenden Sie sich an einen Toyota-Vertragshändler bz w. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
● Montieren oder platzieren Sie keine Teile oder Gegenstände auf der Motorhaube
oder am Grill. Bauen Sie außerdem keinen Kühlergrill-Schutz (Ra mmschutzbügel
gegen Stiere, Kängurus usw.) an.
● Wenn Ihre Frontscheibe repariert werden muss, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen a nderen kompeten-
ten Fachbetrieb.

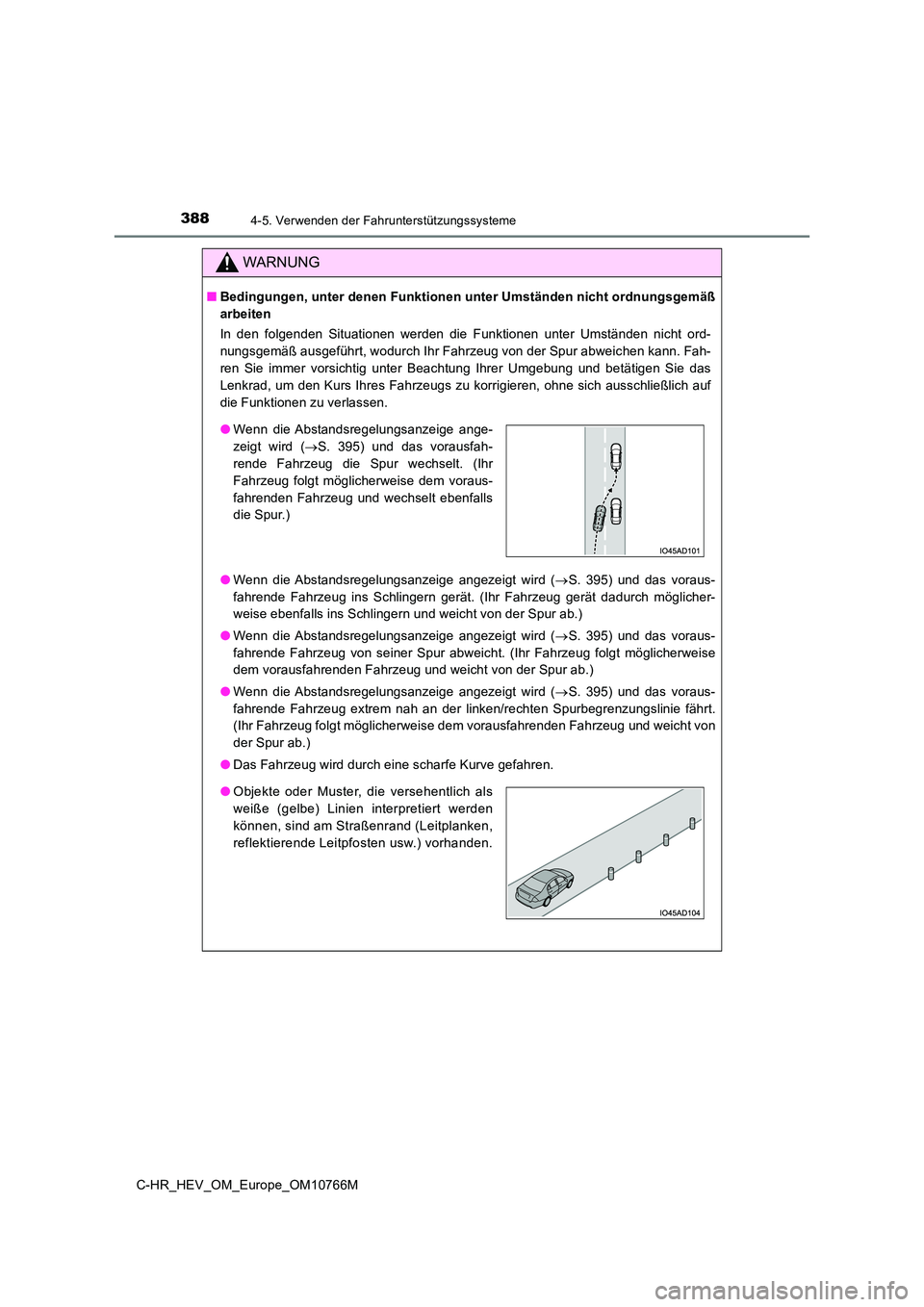

3884-5. Verwenden der Fahrunterstützungssysteme
C-HR_HEV_OM_Europe_OM10766M
WARNUNG
■Bedingungen, unter denen Funktionen unter Umständen nicht ordnungsgemäß
arbeiten
In den folgenden Situationen werden die Funktionen unter Umstän den nicht ord-
nungsgemäß ausgeführt, wodurch Ihr Fahrzeug von der Spur abweic hen kann. Fah-
ren Sie immer vorsichtig unter Beachtung Ihrer Umgebung und bet ätigen Sie das
Lenkrad, um den Kurs Ihres Fahrzeugs zu korrigieren, ohne sich ausschließlich auf
die Funktionen zu verlassen.
● Wenn die Abstandsregelungsanzeige angezeigt wird (S. 395) und das voraus-
fahrende Fahrzeug ins Schlingern gerät. (Ihr Fahrzeug gerät dad urch möglicher-
weise ebenfalls ins Schlingern und weicht von der Spur ab.)
● Wenn die Abstandsregelungsanzeige angezeigt wird (S. 395) und das voraus-
fahrende Fahrzeug von seiner Spur abweicht. (Ihr Fahrzeug folgt möglicherweise
dem vorausfahrenden Fahrzeug und weicht von der Spur ab.)
● Wenn die Abstandsregelungsanzeige angezeigt wird (S. 395) und das voraus-
fahrende Fahrzeug extrem nah an der linken/rechten Spurbegrenzu ngslinie fährt.
(Ihr Fahrzeug folgt möglicherweise dem vorausfahrenden Fahrzeug und weicht von
der Spur ab.)
● Das Fahrzeug wird durch eine scharfe Kurve gefahren.
●Wenn die Abstandsregelungsanzeige ange-
zeigt wird ( S. 395) und das vorausfah-
rende Fahrzeug die Spur wechselt. (Ihr
Fahrzeug folgt möglicherweise dem voraus-
fahrenden Fahrzeug und wechselt ebenfalls
die Spur.)
●Objekte oder Muster, die versehentlich als
weiße (gelbe) Linien interpretiert werden
können, sind am Straßenrand (Leitplanken,
reflektierende Leitpfosten usw.) vorhanden.

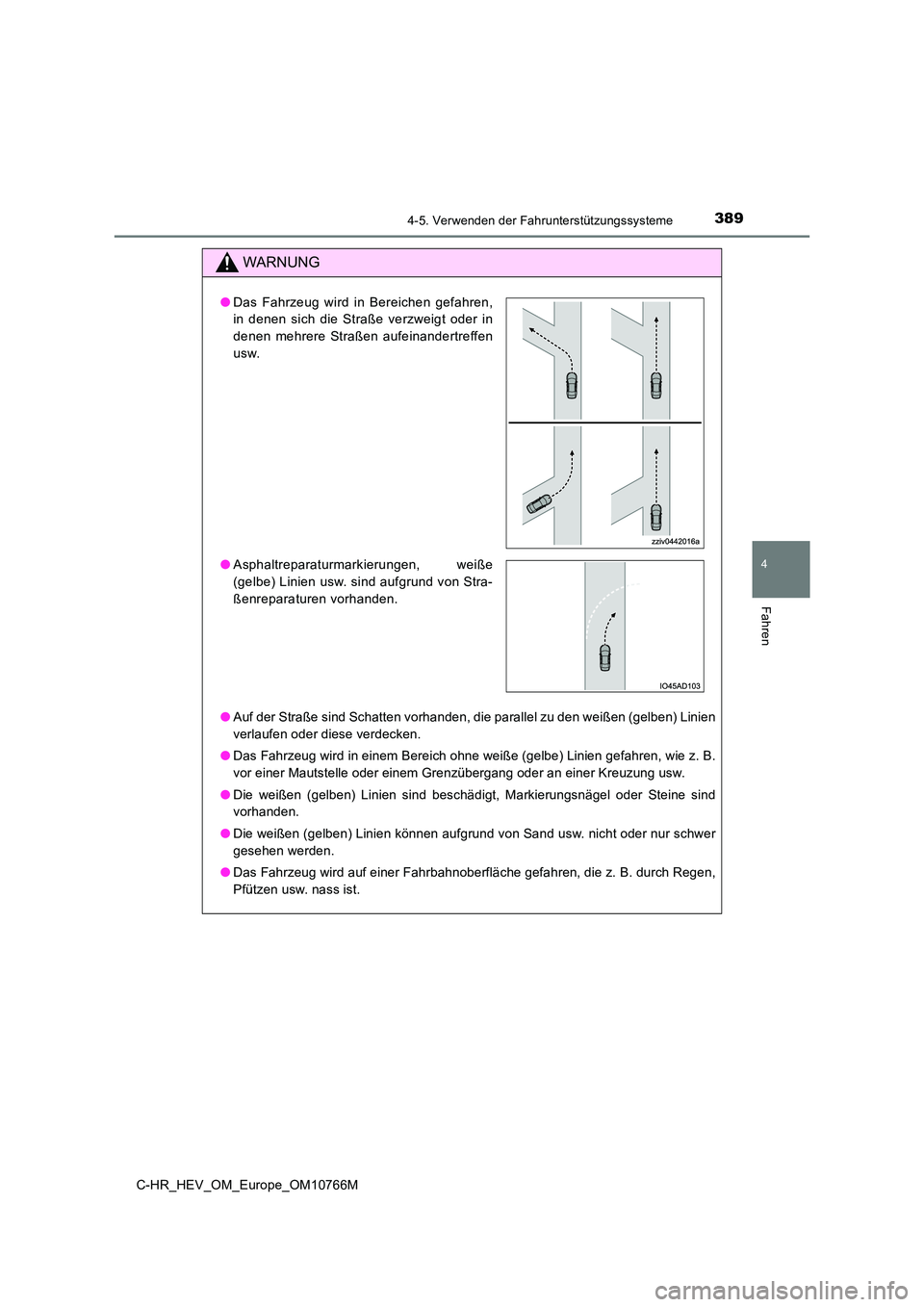

3894-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HEV_OM_Europe_OM10766M
WARNUNG
●Auf der Straße sind Schatten vorhanden, die parallel zu den weißen (gelben) Linien
verlaufen oder diese verdecken.
● Das Fahrzeug wird in einem Bereich ohne weiße (gelbe) Linien gefahren, wie z. B.
vor einer Mautstelle oder einem Grenzübergang oder an einer Kre uzung usw.
● Die weißen (gelben) Linien sind beschädigt, Markierungsnägel oder Steine sind
vorhanden.
● Die weißen (gelben) Linien können aufgrund von Sand usw. nicht oder nur schwer
gesehen werden.
● Das Fahrzeug wird auf einer Fahrbahnoberfläche gefahren, die z. B. durch Regen,
Pfützen usw. nass ist.
● Das Fahrzeug wird in Bereichen gefahren,
in denen sich die Straße verzweigt oder in
denen mehrere Straßen aufeinandertreffen
usw.
● Asphaltreparaturmarkierungen, weiße
(gelbe) Linien usw. sind aufgrund von Stra-
ßenreparaturen vorhanden.

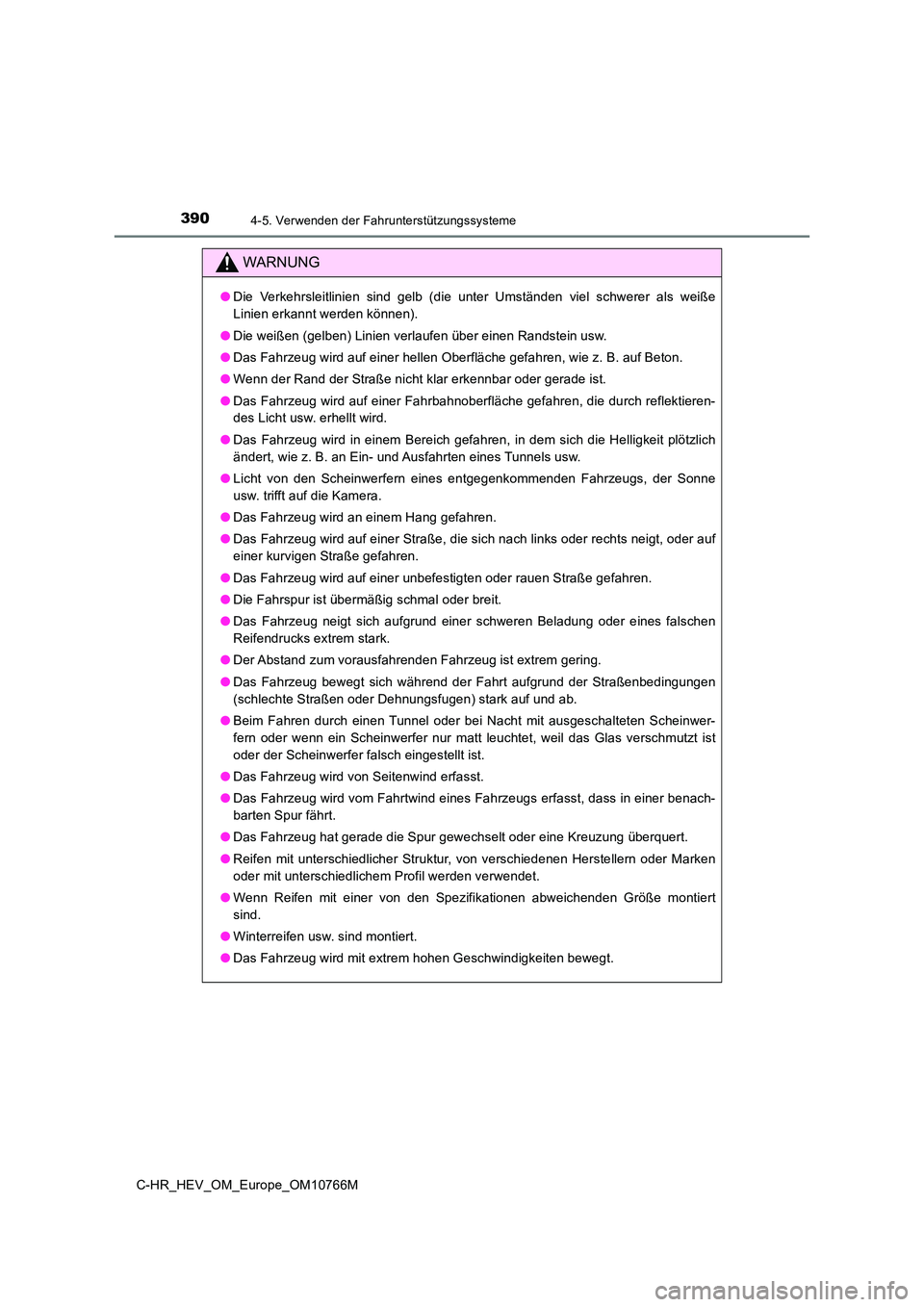

3904-5. Verwenden der Fahrunterstützungssysteme
C-HR_HEV_OM_Europe_OM10766M
WARNUNG
●Die Verkehrsleitlinien sind gelb (die unter Umständen viel schwerer als weiße
Linien erkannt werden können).
● Die weißen (gelben) Linien verlaufen über einen Randstein usw.
● Das Fahrzeug wird auf einer hellen Oberfläche gefahren, wie z. B. auf Beton.
● Wenn der Rand der Straße nicht klar erkennbar oder gerade ist.
● Das Fahrzeug wird auf einer Fahrbahnoberfläche gefahren, die durch reflektieren-
des Licht usw. erhellt wird.
● Das Fahrzeug wird in einem Bereich gefahren, in dem sich die Helligkeit plötzlich
ändert, wie z. B. an Ein- und Ausfahrten eines Tunnels usw.
● Licht von den Scheinwerfern eines entgegenkommenden Fahrzeugs, der Sonne
usw. trifft auf die Kamera.
● Das Fahrzeug wird an einem Hang gefahren.
● Das Fahrzeug wird auf einer Straße, die sich nach links oder rechts neigt, oder auf
einer kurvigen Straße gefahren.
● Das Fahrzeug wird auf einer unbefestigten oder rauen Straße gefahren.
● Die Fahrspur ist übermäßig schmal oder breit.
● Das Fahrzeug neigt sich aufgrund einer schweren Beladung oder eines falschen
Reifendrucks extrem stark.
● Der Abstand zum vorausfahrenden Fahrzeug ist extrem gering.
● Das Fahrzeug bewegt sich während der Fahrt aufgrund der Straßenbedingungen
(schlechte Straßen oder Dehnungsfugen) stark auf und ab.
● Beim Fahren durch einen Tunnel oder bei Nacht mit ausgeschalteten Scheinwer-
fern oder wenn ein Scheinwerfer nur matt leuchtet, weil das Gla s verschmutzt ist
oder der Scheinwerfer falsch eingestellt ist.
● Das Fahrzeug wird von Seitenwind erfasst.
● Das Fahrzeug wird vom Fahrtwind eines Fahrzeugs erfasst, dass in einer benach-
barten Spur fährt.
● Das Fahrzeug hat gerade die Spur gewechselt oder eine Kreuzung überquert.
● Reifen mit unterschiedlicher Struktur, von verschiedenen Herstellern oder Marken
oder mit unterschiedlichem Profil werden verwendet.
● Wenn Reifen mit einer von den Spezifikationen abweichenden Größe montiert
sind.
● Winterreifen usw. sind montiert.
● Das Fahrzeug wird mit extrem hohen Geschwindigkeiten bewegt.
