2023 TOYOTA C-HR Betriebsanleitungen (in German)

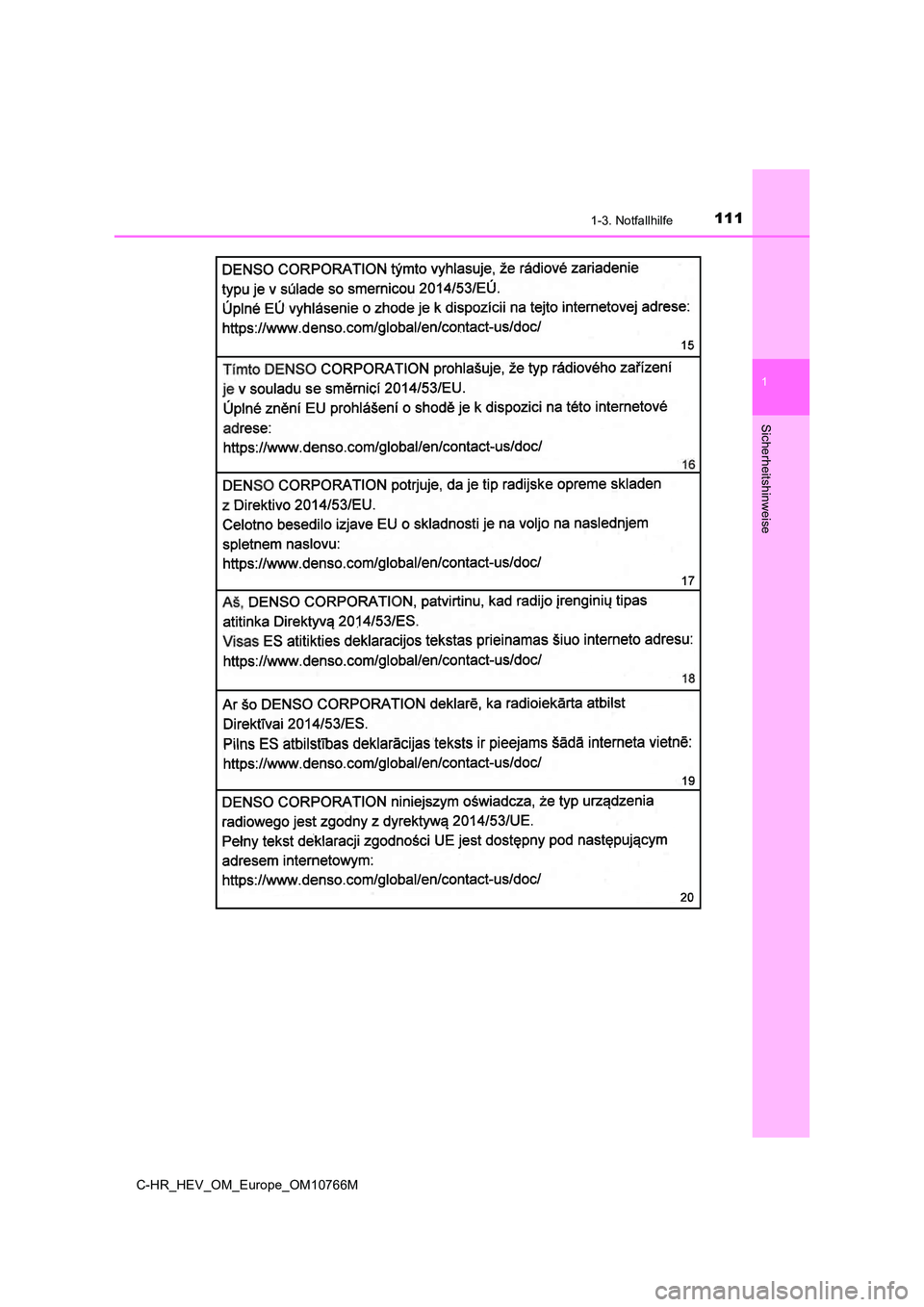

1111-3. Notfallhilfe
1
Sicherheitshinweise
C-HR_HEV_OM_Europe_OM10766M

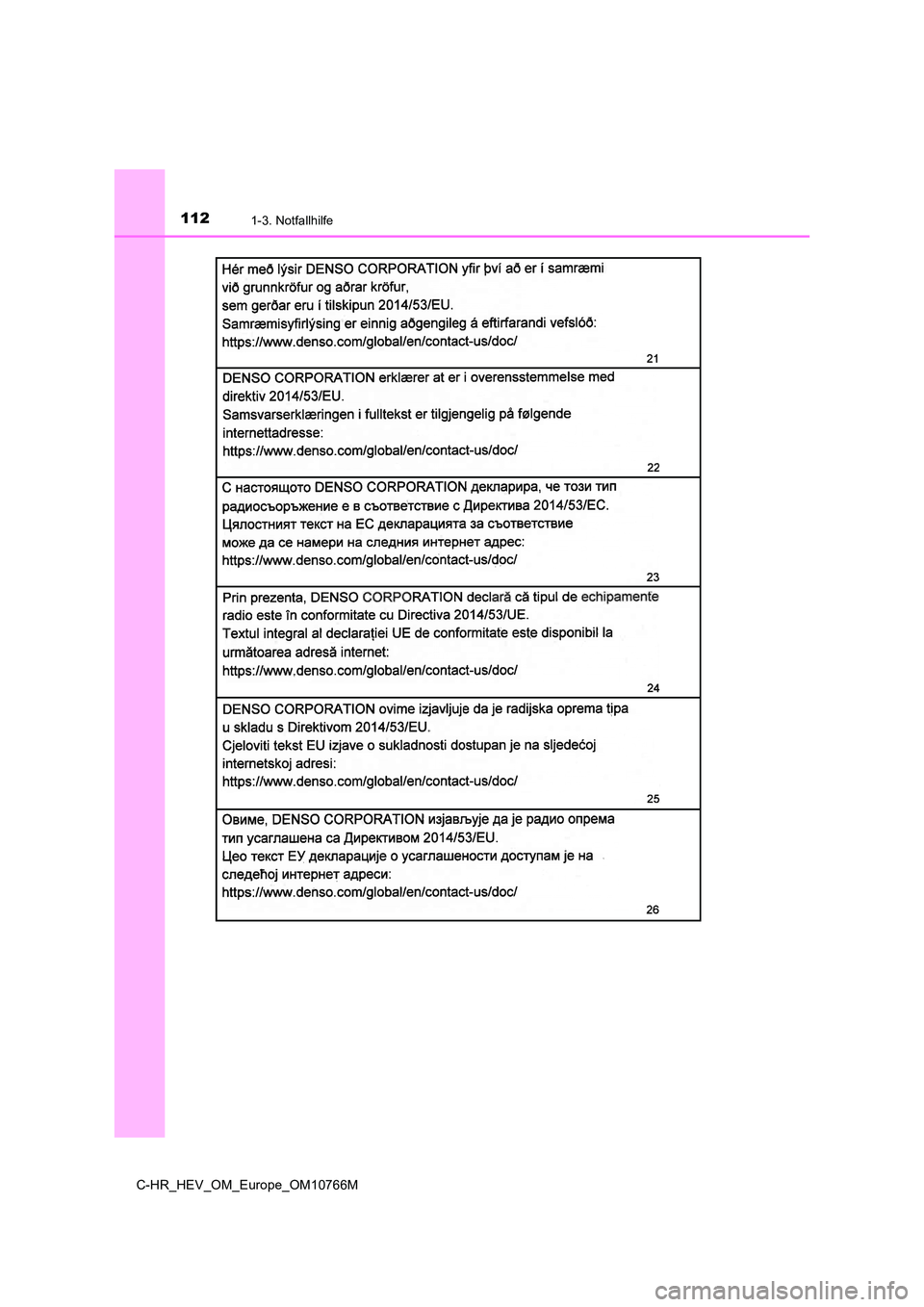

1121-3. Notfallhilfe
C-HR_HEV_OM_Europe_OM10766M

1131-3. Notfallhilfe
1
Sicherheitshinweise
C-HR_HEV_OM_Europe_OM10766M

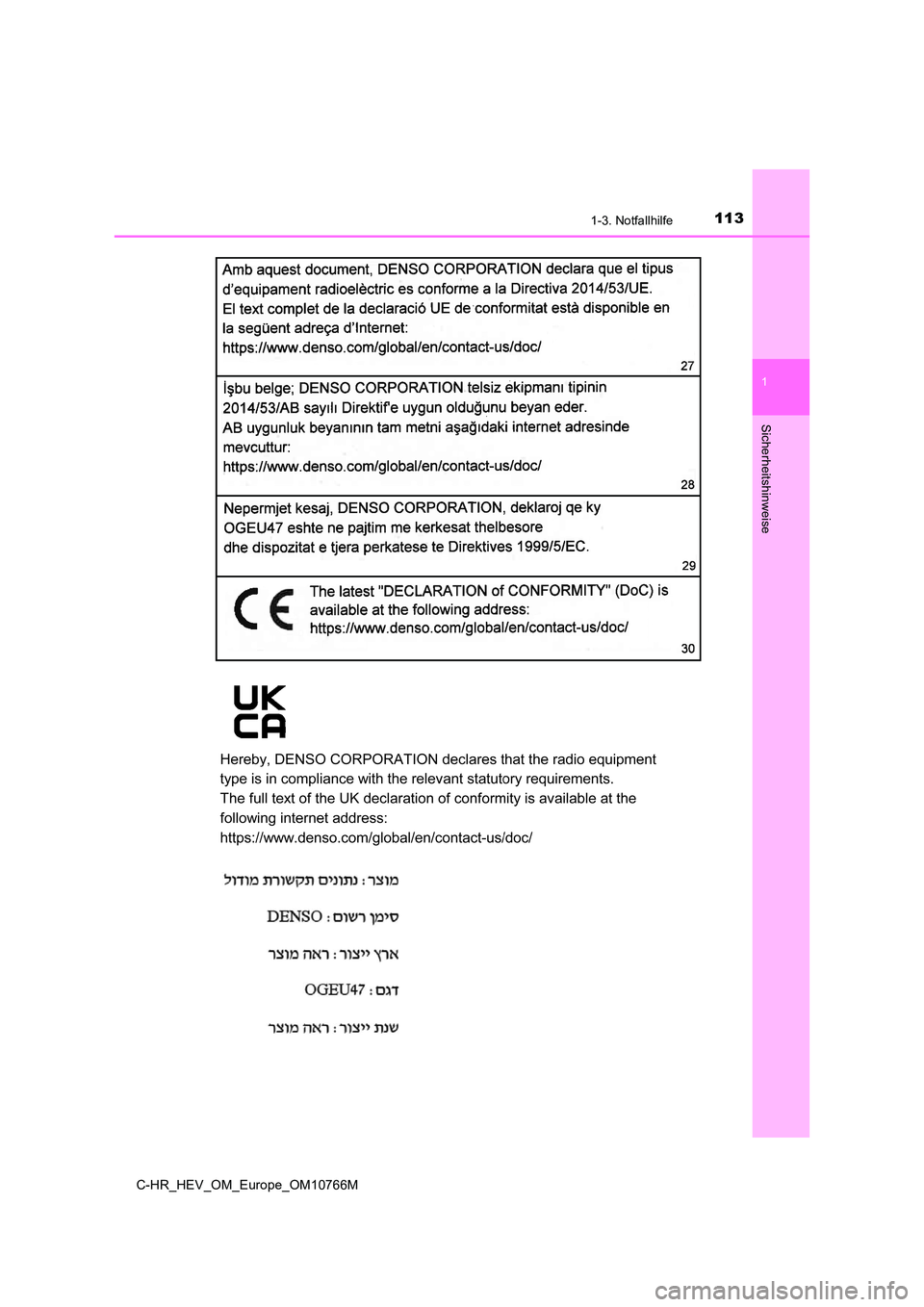

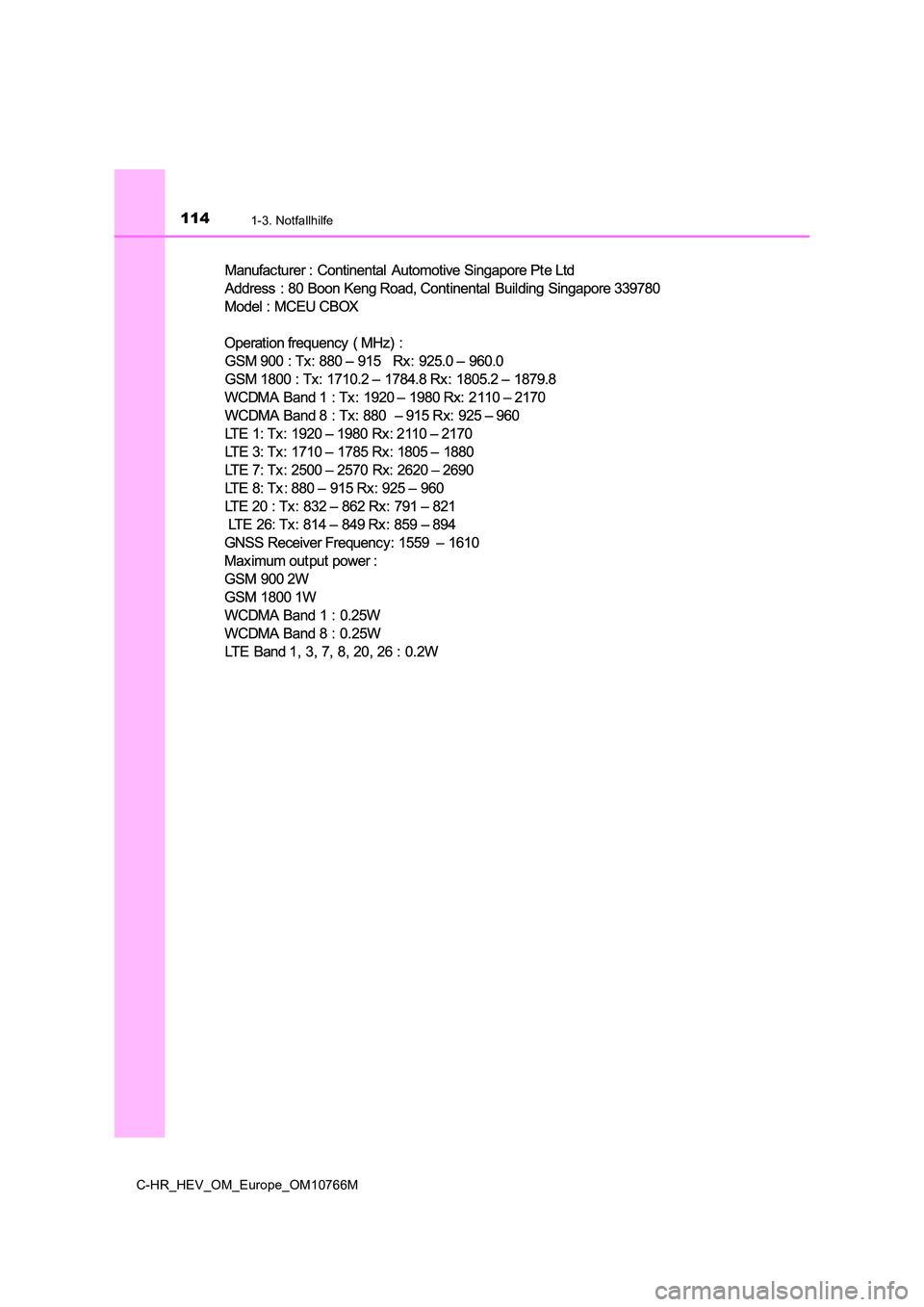

1141-3. Notfallhilfe
C-HR_HEV_OM_Europe_OM10766M

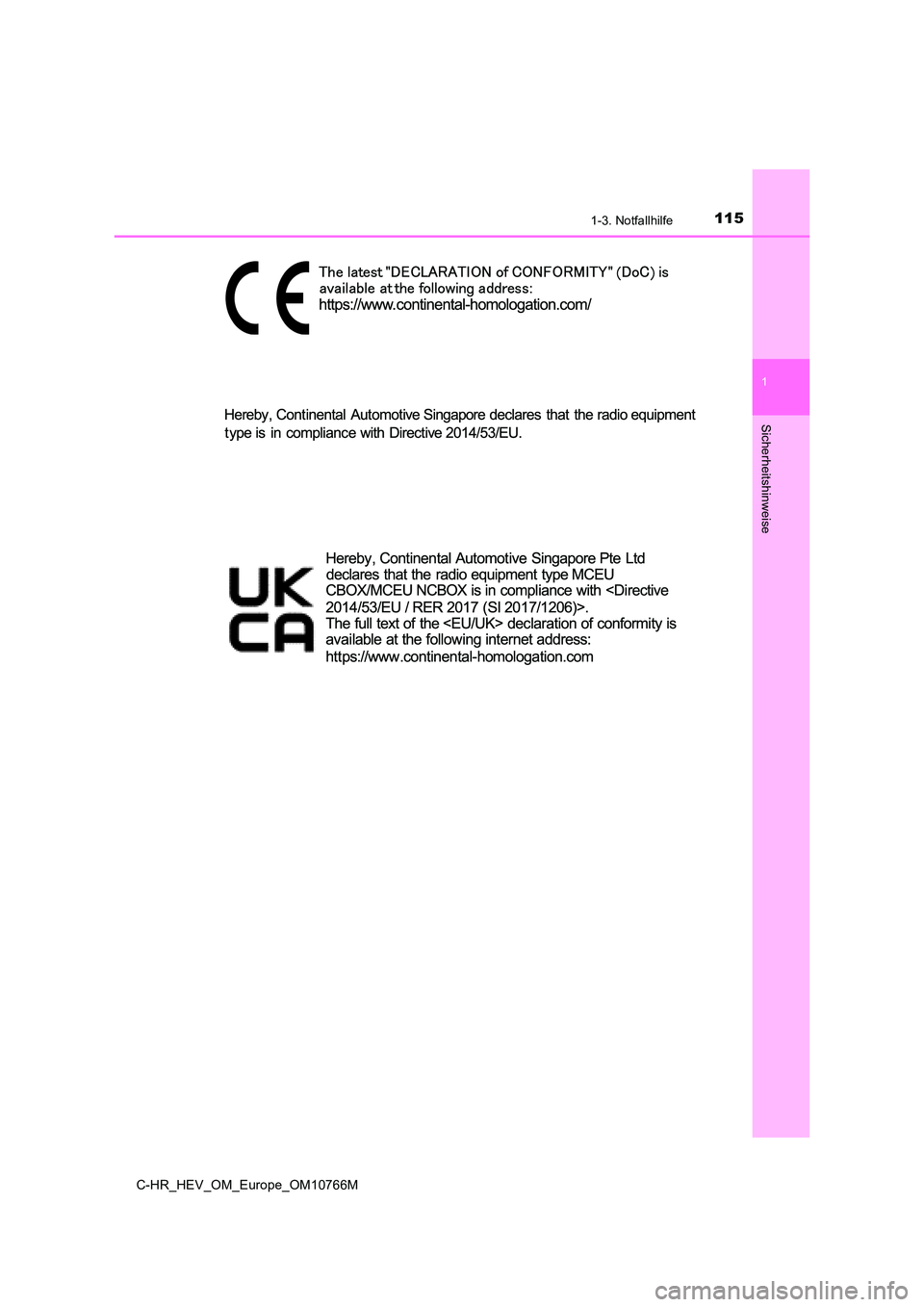

1151-3. Notfallhilfe
1
Sicherheitshinweise
C-HR_HEV_OM_Europe_OM10766M

1161-4. Hybridsystem
C-HR_HEV_OM_Europe_OM10766M

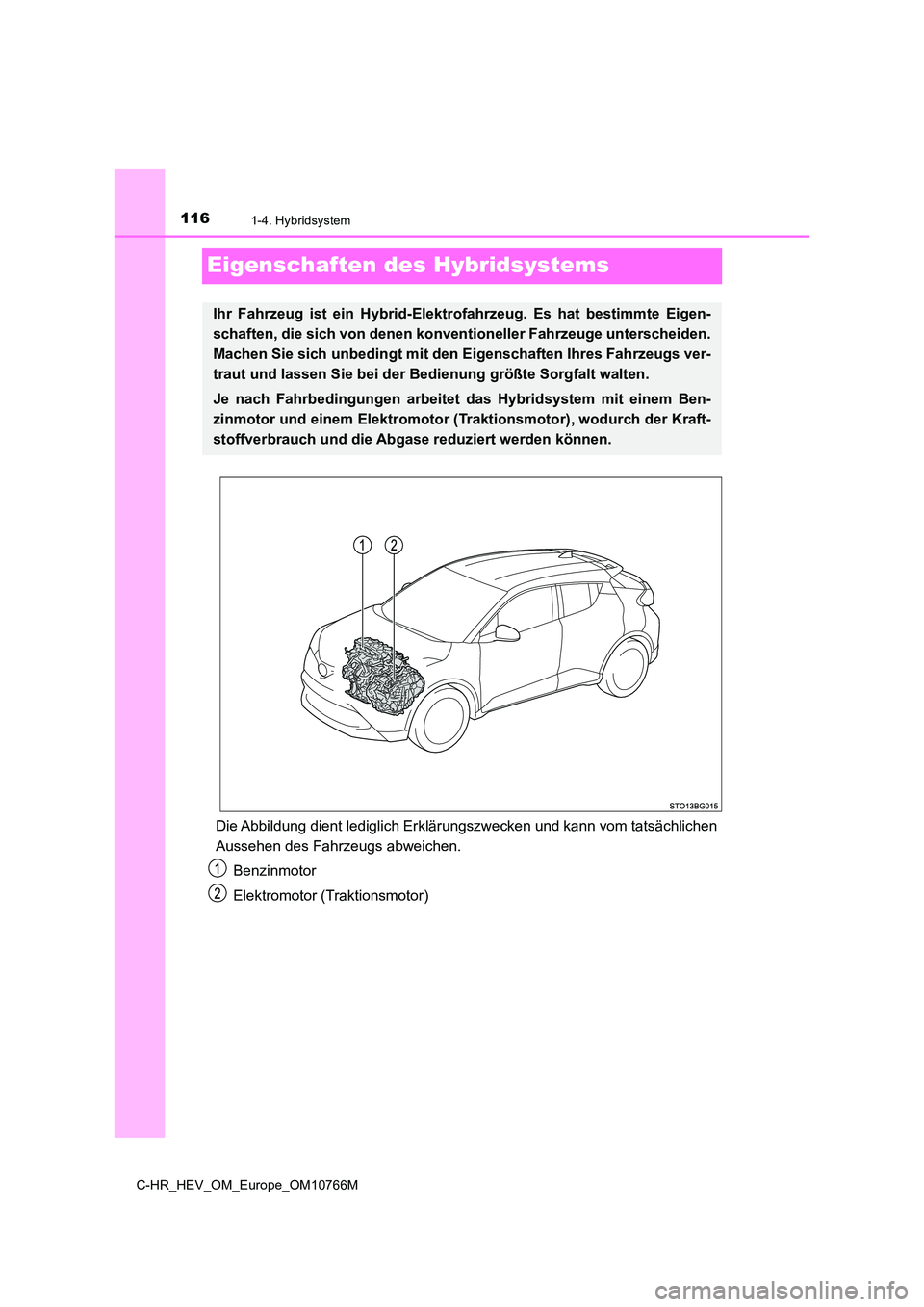

Eigenschaften des Hybridsystems
Die Abbildung dient lediglich Erklärungszwecken und kann vom tatsächlichen
Aussehen des Fahrzeugs abweichen.
Benzinmotor
Elektromotor (Traktionsmotor)
Ihr Fahrzeug ist ein Hybrid-Elektrofahrzeug. Es hat bestimmte E igen-
schaften, die sich von denen konventioneller Fahrzeuge untersch eiden.
Machen Sie sich unbedingt mit den Eigenschaften Ihres Fahrzeugs ver-
traut und lassen Sie bei der Bedie nung größte Sorgfalt walten.
Je nach Fahrbedingungen arbeite t das Hybridsystem mit einem Ben-
zinmotor und einem Elektromotor (Traktionsmotor), wodurch der K raft-
stoffverbrauch und die Abgase reduziert werden können.

1171-4. Hybridsystem
1
Sicherheitshinweise
C-HR_HEV_OM_Europe_OM10766M

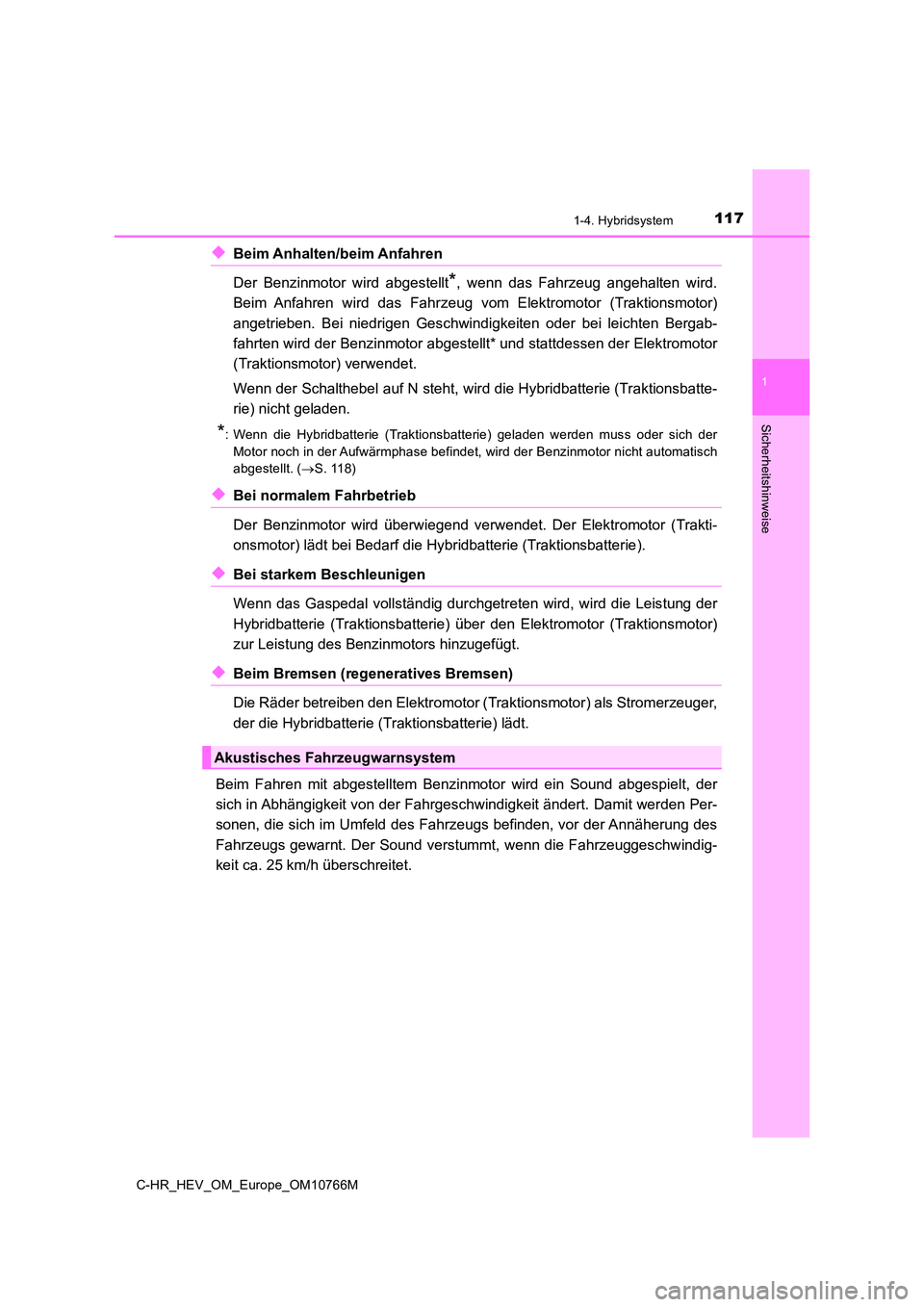

◆Beim Anhalten/beim Anfahren
Der Benzinmotor wird abgestellt*, wenn das Fahrzeug angehalten wird.
Beim Anfahren wird das Fahrzeug vom Elektromotor (Traktionsmoto r)
angetrieben. Bei niedrigen Geschwindigkeiten oder bei leichten Bergab-
fahrten wird der Benzinmotor abgestellt* und stattdessen der El ektromotor
(Traktionsmotor) verwendet.
Wenn der Schalthebel auf N steht, wird die Hybridbatterie (Trak tionsbatte-
rie) nicht geladen.
*: Wenn die Hybridbatterie (Traktionsbatterie) geladen werden mus s oder sich der
Motor noch in der Aufwärmphase befindet, wird der Benzinmotor n icht automatisch
abgestellt. ( S. 118)
◆Bei normalem Fahrbetrieb
Der Benzinmotor wird überwiegend verwendet. Der Elektromotor (T rakti-
onsmotor) lädt bei Bedarf die Hybr idbatterie (Traktionsbatterie).
◆Bei starkem Beschleunigen
Wenn das Gaspedal vollständig durchgetreten wird, wird die Leis tung der
Hybridbatterie (Traktionsbatterie) über den Elektromotor (Trakt ionsmotor)
zur Leistung des Benzinmotors hinzugefügt.
◆Beim Bremsen (regeneratives Bremsen)
Die Räder betreiben den Elektromotor (Traktionsmotor) als Strom erzeuger,
der die Hybridbatterie (T raktionsbatterie) lädt.
Beim Fahren mit abgestelltem Benzinmotor wird ein Sound abgespi elt, der
sich in Abhängigkeit von der Fahrgeschwindigkeit ändert. Damit werden Per-
sonen, die sich im Umfeld des Fahrzeugs befinden, vor der Annäh erung des
Fahrzeugs gewarnt. Der Sound verstummt, wenn die Fahrzeuggeschw indig-
keit ca. 25 km/h überschreitet.
Akustisches Fahrzeugwarnsystem

1181-4. Hybridsystem
C-HR_HEV_OM_Europe_OM10766M

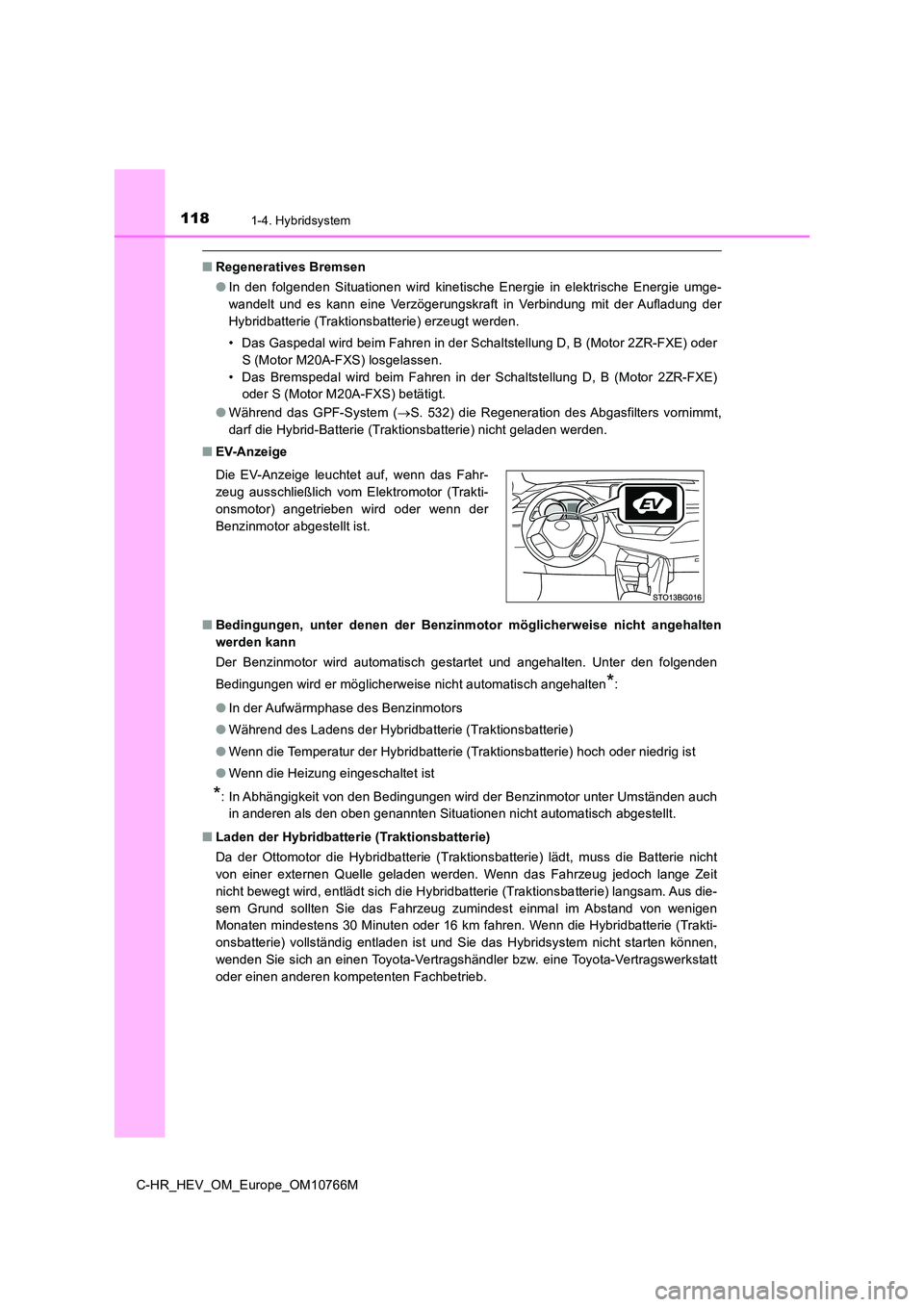

■Regeneratives Bremsen
● In den folgenden Situationen wird kinetische Energie in elektrische Energie umge-
wandelt und es kann eine Verzögerungskraft in Verbindung mit de r Aufladung der
Hybridbatterie (Traktionsbatterie) erzeugt werden.
• Das Gaspedal wird beim Fahren in der Schaltstellung D, B (Moto r 2ZR-FXE) oder
S (Motor M20A-FXS) losgelassen.
• Das Bremspedal wird beim Fahren in der Schaltstellung D, B (Mo tor 2ZR-FXE)
oder S (Motor M20A-FXS) betätigt.
● Während das GPF-System (S. 532) die Regeneration des Abgasfilters vornimmt,
darf die Hybrid-Batterie (Traktionsbatterie) nicht geladen werd en.
■ EV-Anzeige
■ Bedingungen, unter denen der Benzinmotor möglicherweise nicht angehalten
werden kann
Der Benzinmotor wird automatisch gestartet und angehalten. Unte r den folgenden
Bedingungen wird er möglicherweise nicht automatisch angehalten*:
● In der Aufwärmphase des Benzinmotors
● Während des Ladens der Hybridbatterie (Traktionsbatterie)
● Wenn die Temperatur der Hybridbatterie (Traktionsbatterie) hoch oder niedrig ist
● Wenn die Heizung eingeschaltet ist
*: In Abhängigkeit von den Bedingungen wird der Benzinmotor unter Umständen auch
in anderen als den oben genannten Situationen nicht automatisch abgestellt.
■ Laden der Hybridbatterie (Traktionsbatterie)
Da der Ottomotor die Hybridbatterie (Traktionsbatterie) lädt, m uss die Batterie nicht
von einer externen Quelle geladen werden. Wenn das Fahrzeug jed och lange Zeit
nicht bewegt wird, entlädt sich die Hybridbatterie (Traktionsba tterie) langsam. Aus die-
sem Grund sollten Sie das Fahrzeug zumindest einmal im Abstand von wenigen
Monaten mindestens 30 Minuten oder 16 km fahren. Wenn die Hybri dbatterie (Trakti-
onsbatterie) vollständig entladen ist und Sie das Hybridsystem nicht starten können,
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyot a-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
Die EV-Anzeige leuchtet auf, wenn das Fahr-
zeug ausschließlich vom Elektromotor (Trakti-
onsmotor) angetrieben wird oder wenn der
Benzinmotor abgestellt ist.
