2023 TOYOTA C-HR Betriebsanleitungen (in German)

303
4
4-2. Hinweise zum Fahrbetrieb
Fahren
C-HR_HEV_OM_Europe_OM10766M

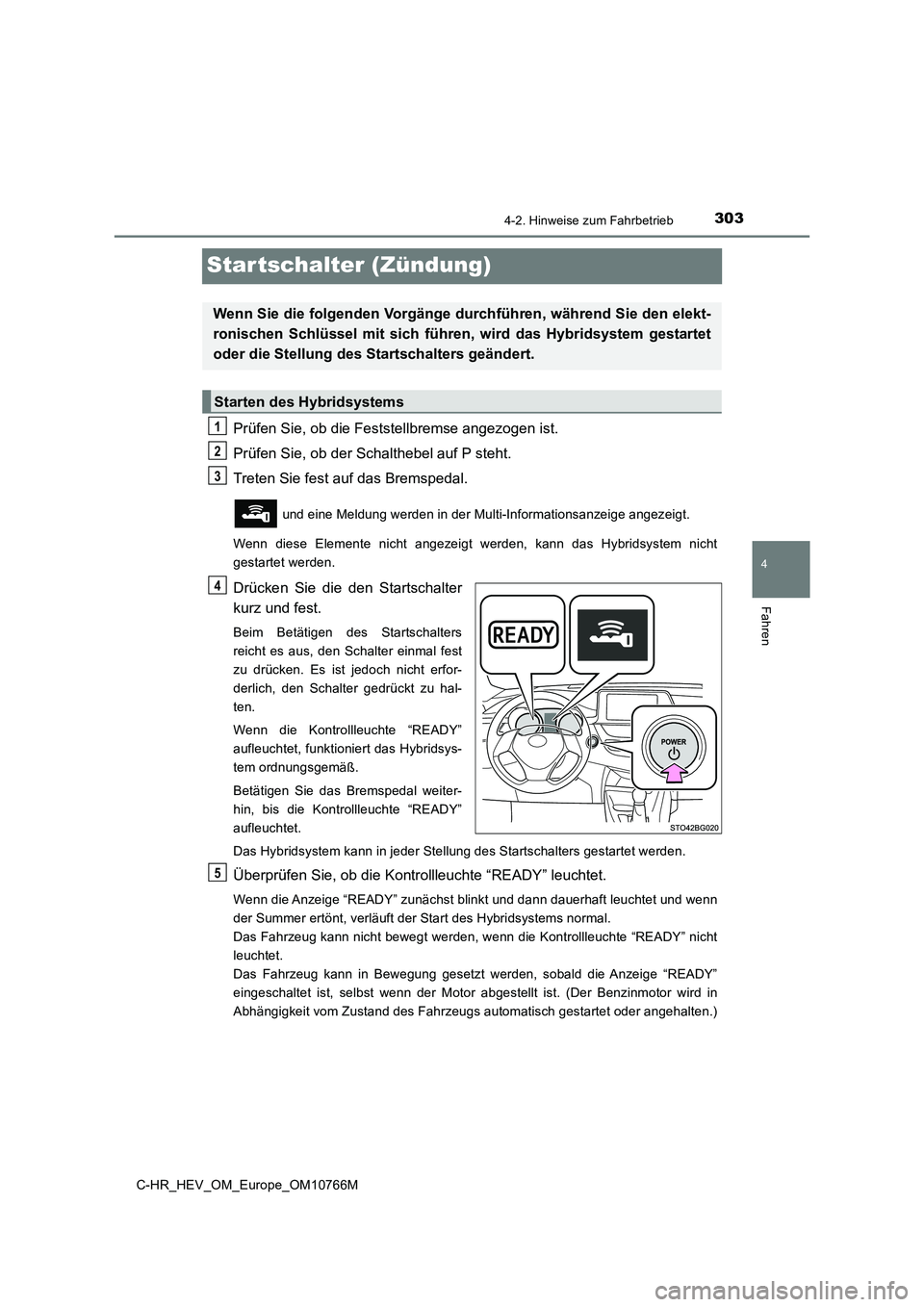

Star tschalter (Zündung)
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob der Schalthebel auf P steht.
Treten Sie fest auf das Bremspedal.
und eine Meldung werden in der Multi-Informationsanzeige angez eigt.
Wenn diese Elemente nicht angezeigt werden, kann das Hybridsyst em nicht
gestartet werden.
Drücken Sie die den Startschalter
kurz und fest.
Beim Betätigen des Startschalters
reicht es aus, den Schalter einmal fest
zu drücken. Es ist jedoch nicht erfor-
derlich, den Schalter gedrückt zu hal-
ten.
Wenn die Kontrollleuchte “READY”
aufleuchtet, funktioniert das Hybridsys-
tem ordnungsgemäß.
Betätigen Sie das Bremspedal weiter-
hin, bis die Kontrollleuchte “READY”
aufleuchtet.
Das Hybridsystem kann in jeder Stellung des Startschalters gest artet werden.
Überprüfen Sie, ob die Kontrollleuchte “READY” leuchtet.
Wenn die Anzeige “READY” zunächst blinkt und dann dauerhaft leuchtet und wenn
der Summer ertönt, verläuft der Start des Hybridsystems normal.
Das Fahrzeug kann nicht bewegt werden, wenn die Kontrollleuchte “READY” nicht
leuchtet.
Das Fahrzeug kann in Bewegung gesetzt werden, sobald die Anzeig e “READY”
eingeschaltet ist, selbst wenn der Motor abgestellt ist. (Der B enzinmotor wird in
Abhängigkeit vom Zustand des Fahrzeugs automatisch gestartet od er angehalten.)
Wenn Sie die folgenden Vorgänge durchführen, während Sie den elekt-
ronischen Schlüssel mit sich fü hren, wird das Hybridsystem gestartet
oder die Stellung des St artschalters geändert.
Starten des Hybridsystems
1
2
3
4
5

3044-2. Hinweise zum Fahrbetrieb
C-HR_HEV_OM_Europe_OM10766M

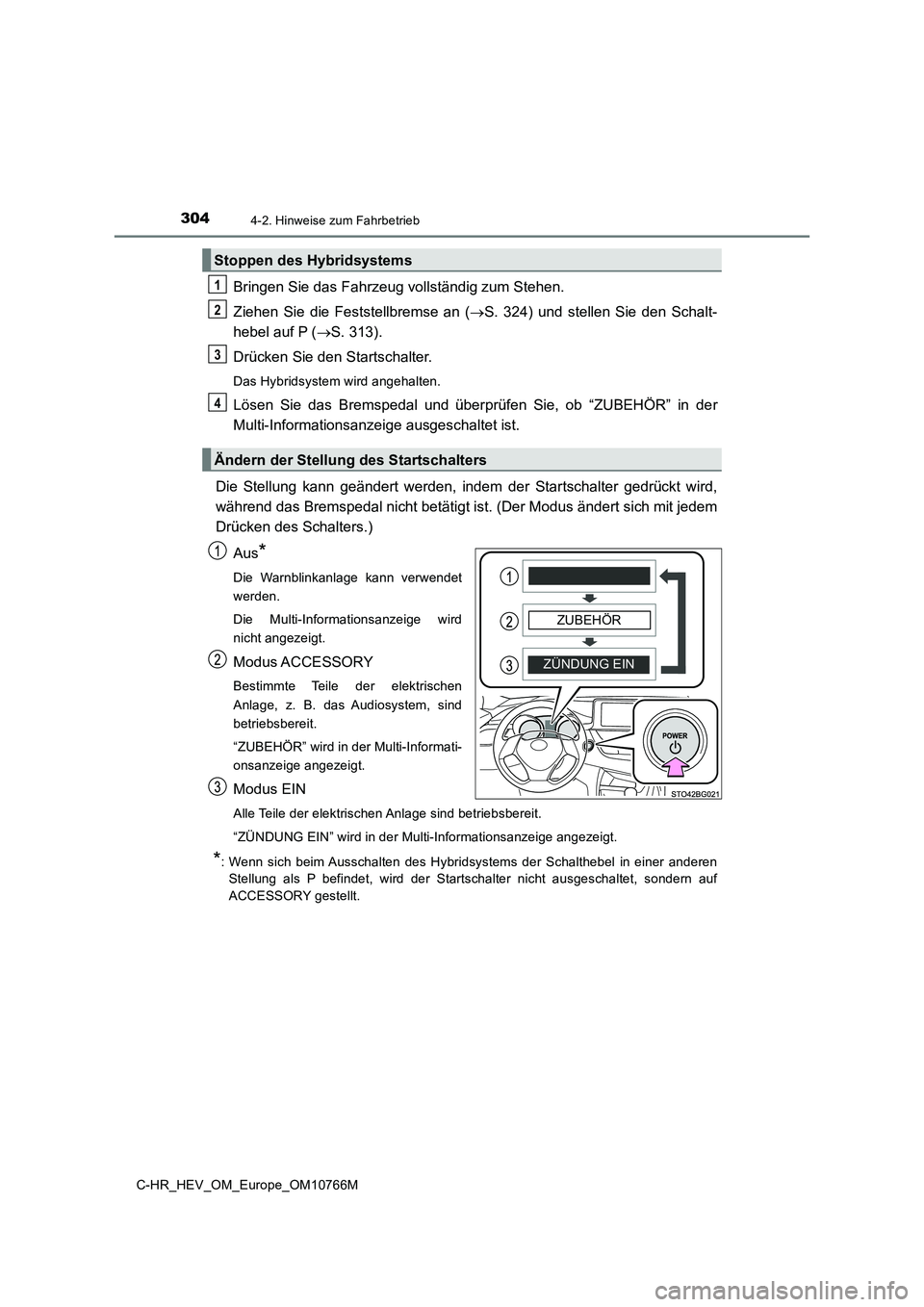

Bringen Sie das Fahrzeug vollständig zum Stehen.
Ziehen Sie die Feststellbremse an ( S. 324) und stellen Sie den Schalt-
hebel auf P ( S. 313).
Drücken Sie den Startschalter.
Das Hybridsystem wird angehalten.
Lösen Sie das Bremspedal und überprüfen Sie, ob “ZUBEHÖR” in de r
Multi-Informationsanzeige ausgeschaltet ist.
Die Stellung kann geändert werden, indem der Startschalter gedr ückt wird,
während das Bremspedal nicht betätigt ist. (Der Modus ändert si ch mit jedem
Drücken des Schalters.)
Aus*
Die Warnblinkanlage kann verwendet
werden.
Die Multi-Informationsanzeige wird
nicht angezeigt.
Modus ACCESSORY
Bestimmte Teile der elektrischen
Anlage, z. B. das Audiosystem, sind
betriebsbereit.
“ZUBEHÖR” wird in der Multi-Informati-
onsanzeige angezeigt.
Modus EIN
Alle Teile der elektrischen Anlage sind betriebsbereit.
“ZÜNDUNG EIN” wird in der Multi-Informationsanzeige angezeigt.
*: Wenn sich beim Ausschalten des Hybridsystems der Schalthebel in einer anderen
Stellung als P befindet, wird der Startschalter nicht ausgescha ltet, sondern auf
ACCESSORY gestellt.
Stoppen des Hybridsystems
Ändern der Stellung des Startschalters
1
2
3
4
ZÜNDUNG EIN
ZUBEHÖR

3054-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_HEV_OM_Europe_OM10766M

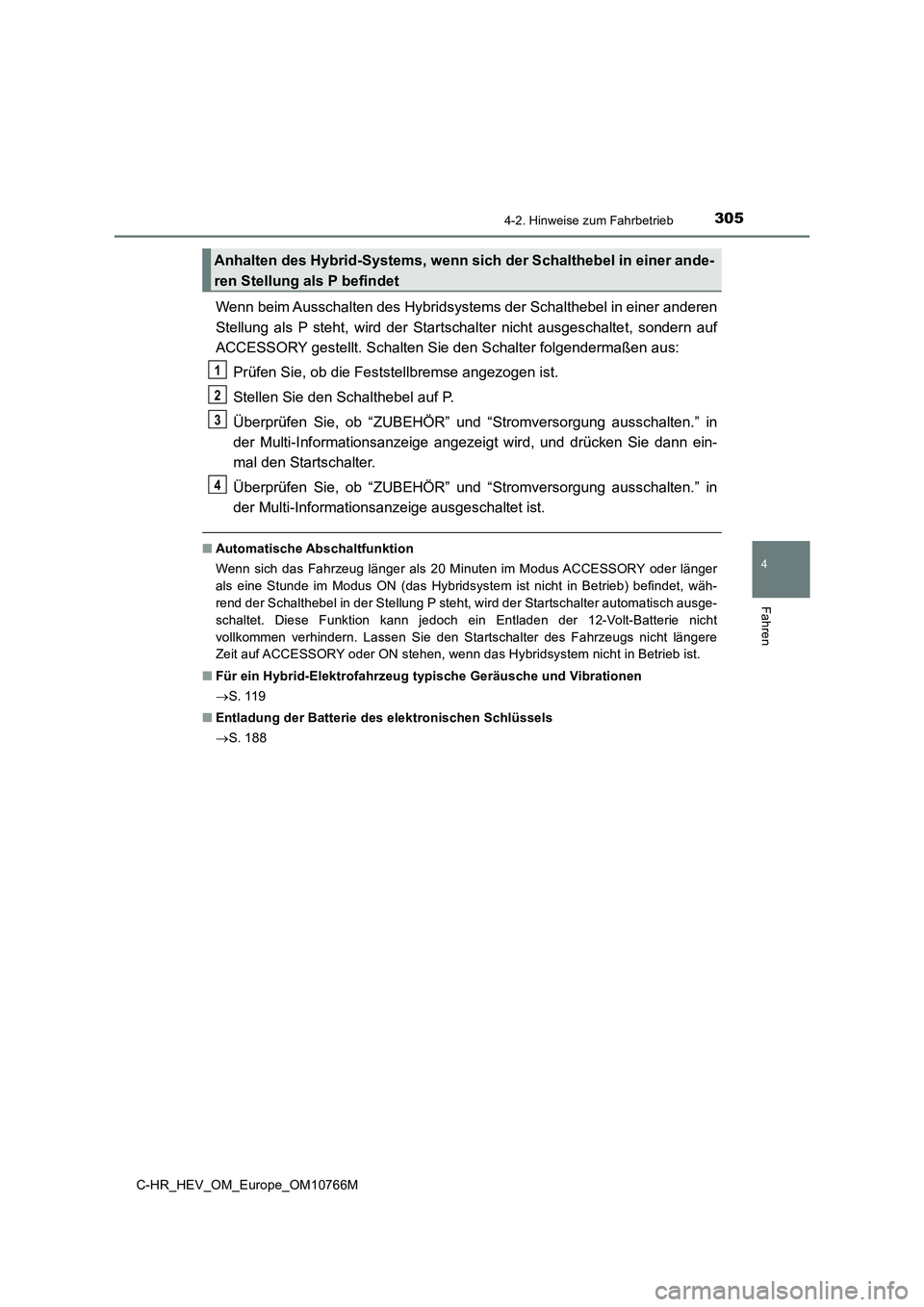

Wenn beim Ausschalten des Hybridsystems der Schalthebel in einer anderen
Stellung als P steht, wird der Startschalter nicht ausgeschalte t, sondern auf
ACCESSORY gestellt. Schalten Sie den Schalter folgendermaßen au s:
Prüfen Sie, ob die Feststellbremse angezogen ist.
Stellen Sie den Schalthebel auf P.
Überprüfen Sie, ob “ZUBEHÖR” und “Stromversorgung ausschalten.” in
der Multi-Informationsanzeige angezeigt wird, und drücken Sie d ann ein-
mal den Startschalter.
Überprüfen Sie, ob “ZUBEHÖR” und “Stromversorgung ausschalten.” in
der Multi-Informationsanzeige ausgeschaltet ist.
■ Automatische Abschaltfunktion
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde im Modus ON (das Hybridsystem ist nicht in Betr ieb) befindet, wäh-
rend der Schalthebel in der Stellung P steht, wird der Startsch alter automatisch ausge-
schaltet. Diese Funktion kann jedoch ein Entladen der 12-Volt-B atterie nicht
vollkommen verhindern. Lassen Sie den Startschalter des Fahrzeu gs nicht längere
Zeit auf ACCESSORY oder ON stehen, wenn das Hybridsystem nicht in Betrieb ist.
■ Für ein Hybrid-Elektrofahrzeug typische Geräusche und Vibrationen
 S. 119
■ Entladung der Batterie des elektronischen Schlüssels
 S. 188
Anhalten des Hybrid-Systems, wenn sich der Schalthebel in einer ande-
ren Stellung als P befindet
1
2
3
4

3064-2. Hinweise zum Fahrbetrieb
C-HR_HEV_OM_Europe_OM10766M

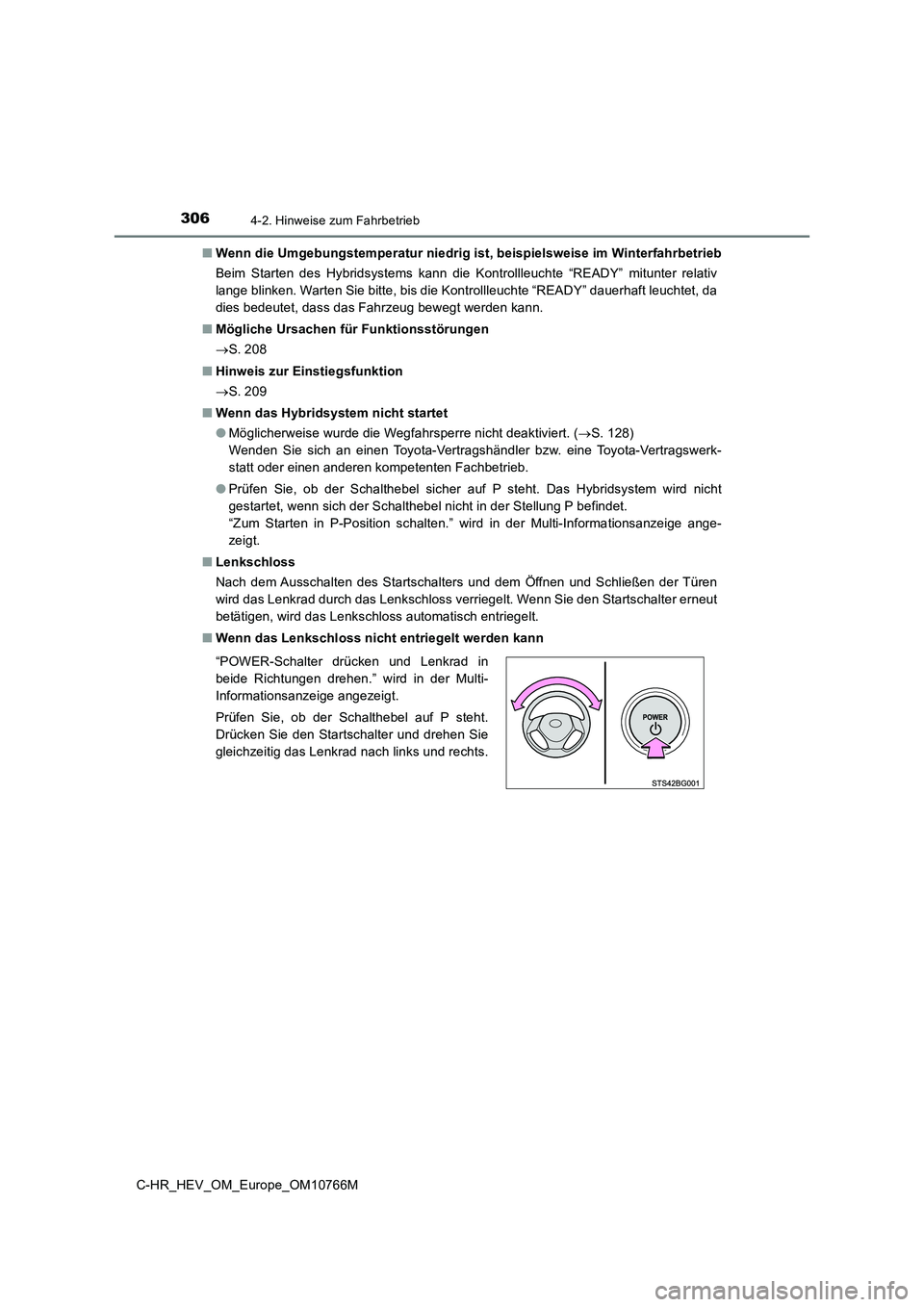

■ Wenn die Umgebungstemperatur niedrig ist, beispielsweise im Winterfahrbetrieb
Beim Starten des Hybridsystems kann die Kontrollleuchte “READY” mitunter relativ
lange blinken. Warten Sie bitte, bis die Kontrollleuchte “READY ” dauerhaft leuchtet, da
dies bedeutet, dass das Fahrzeug bewegt werden kann.
■ Mögliche Ursachen für Funktionsstörungen
 S. 208
■ Hinweis zur Einstiegsfunktion
 S. 209
■ Wenn das Hybridsystem nicht startet
● Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. (S. 128)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyot a-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
● Prüfen Sie, ob der Schalthebel sicher auf P steht. Das Hybridsystem wird nicht
gestartet, wenn sich der Schalthebel nicht in der Stellung P be findet.
“Zum Starten in P-Position schalten.” wird in der Multi-Informa tionsanzeige ange-
zeigt.
■ Lenkschloss
Nach dem Ausschalten des Startschalters und dem Öffnen und Schl ießen der Türen
wird das Lenkrad durch das Lenkschloss verriegelt. Wenn Sie den Startschalter erneut
betätigen, wird das Lenkschloss automatisch entriegelt.
■ Wenn das Lenkschloss nicht entriegelt werden kann
“POWER-Schalter drücken und Lenkrad in
beide Richtungen drehen.” wird in der Multi-
Informationsanzeige angezeigt.
Prüfen Sie, ob der Schalthebel auf P steht.
Drücken Sie den Startschalter und drehen Sie
gleichzeitig das Lenkrad nach links und rechts.

3074-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_HEV_OM_Europe_OM10766M

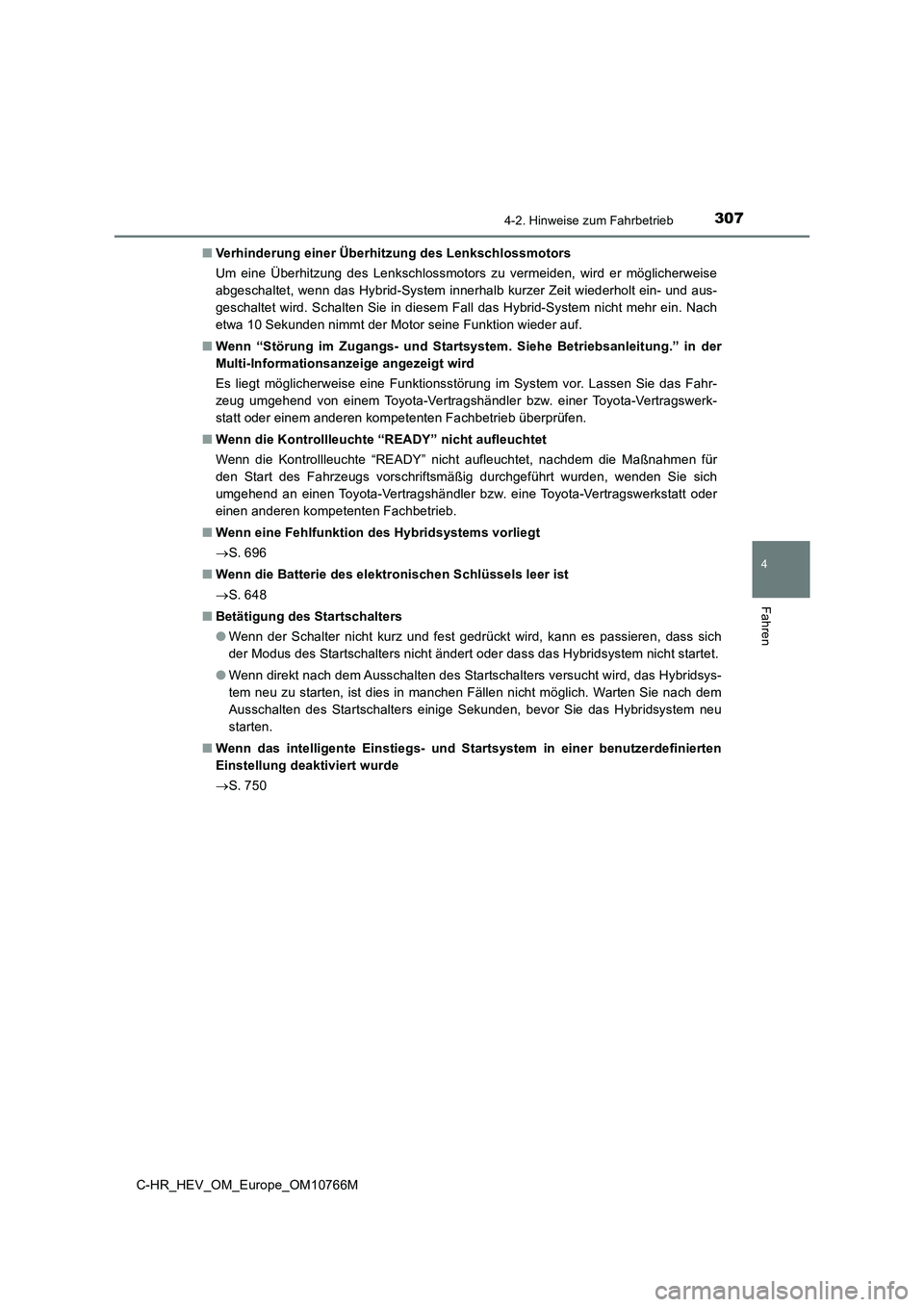

■ Verhinderung einer Überhitzung des Lenkschlossmotors
Um eine Überhitzung des Lenkschlossmotors zu vermeiden, wird er möglicherweise
abgeschaltet, wenn das Hybrid-System innerhalb kurzer Zeit wied erholt ein- und aus-
geschaltet wird. Schalten Sie in diesem Fall das Hybrid-System nicht mehr ein. Nach
etwa 10 Sekunden nimmt der Motor seine Funktion wieder auf.
■ Wenn “Störung im Zugangs- und Startsystem. Siehe Betriebsanleitung.” in der
Multi-Informationsanzeige angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. La ssen Sie das Fahr-
zeug umgehend von einem Toyota-Vertragshändler bzw. einer Toyot a-Vertragswerk-
statt oder einem anderen kompetenten Fachbetrieb überprüfen.
■ Wenn die Kontrollleuchte “READY” nicht aufleuchtet
Wenn die Kontrollleuchte “READY” nicht aufleuchtet, nachdem die Maßnahmen für
den Start des Fahrzeugs vorschriftsmäßig durchgeführt wurden, w enden Sie sich
umgehend an einen Toyota-Vertragshändler bzw. eine Toyota-Vertr agswerkstatt oder
einen anderen kompetenten Fachbetrieb.
■ Wenn eine Fehlfunktion des Hybridsystems vorliegt
 S. 696
■ Wenn die Batterie des elektronischen Schlüssels leer ist
 S. 648
■ Betätigung des Startschalters
● Wenn der Schalter nicht kurz und fest gedrückt wird, kann es passieren, dass sich
der Modus des Startschalters nicht ändert oder dass das Hybrids ystem nicht startet.
● Wenn direkt nach dem Ausschalten des Startschalters versucht wird, das Hybridsys-
tem neu zu starten, ist dies in manchen Fällen nicht möglich. W arten Sie nach dem
Ausschalten des Startschalters einige Sekunden, bevor Sie das H ybridsystem neu
starten.
■ Wenn das intelligente Einstiegs- und Startsystem in einer benutzerdefinierten
Einstellung deaktiviert wurde
 S. 750

3084-2. Hinweise zum Fahrbetrieb
C-HR_HEV_OM_Europe_OM10766M

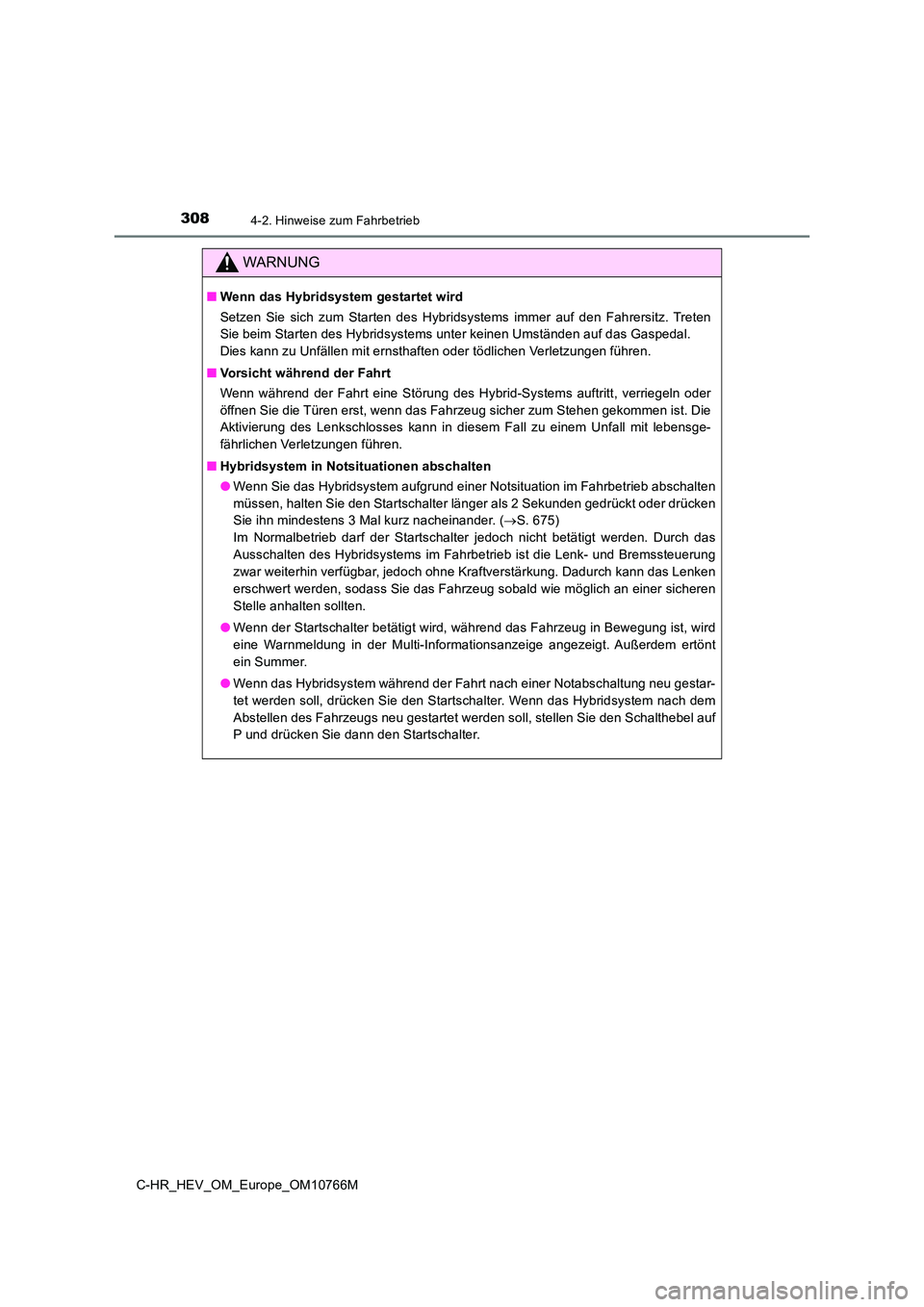

WARNUNG
■Wenn das Hybridsystem gestartet wird
Setzen Sie sich zum Starten des Hybridsystems immer auf den Fah rersitz. Treten
Sie beim Starten des Hybridsystems unter keinen Umständen auf d as Gaspedal.
Dies kann zu Unfällen mit ernsthaften oder tödlichen Verletzung en führen.
■ Vorsicht während der Fahrt
Wenn während der Fahrt eine Störung des Hybrid-Systems auftritt , verriegeln oder
öffnen Sie die Türen erst, wenn das Fahrzeug sicher zum Stehen gekommen ist. Die
Aktivierung des Lenkschlosses kann in diesem Fall zu einem Unfa ll mit lebensge-
fährlichen Verletzungen führen.
■ Hybridsystem in Notsituationen abschalten
● Wenn Sie das Hybridsystem aufgrund einer Notsituation im Fahrbetrieb abschalten
müssen, halten Sie den Startschalter länger als 2 Sekunden gedr ückt oder drücken
Sie ihn mindestens 3 Mal kurz nacheinander. ( S. 675)
Im Normalbetrieb darf der Startschalter jedoch nicht betätigt w erden. Durch das
Ausschalten des Hybridsystems im Fahrbetrieb ist die Lenk- und Bremssteuerung
zwar weiterhin verfügbar, jedoch ohne Kraftverstärkung. Dadurch kann das Lenken
erschwert werden, sodass Sie das Fahrzeug sobald wie möglich an einer sicheren
Stelle anhalten sollten.
● Wenn der Startschalter betätigt wird, während das Fahrzeug in Bewegung ist, wird
eine Warnmeldung in der Multi-Informationsanzeige angezeigt. Au ßerdem ertönt
ein Summer.
● Wenn das Hybridsystem während der Fahrt nach einer Notabschaltung neu gestar-
tet werden soll, drücken Sie den Startschalter. Wenn das Hybrid system nach dem
Abstellen des Fahrzeugs neu gestartet werden soll, stellen Sie den Schalthebel auf
P und drücken Sie dann den Startschalter.

3094-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_HEV_OM_Europe_OM10766M

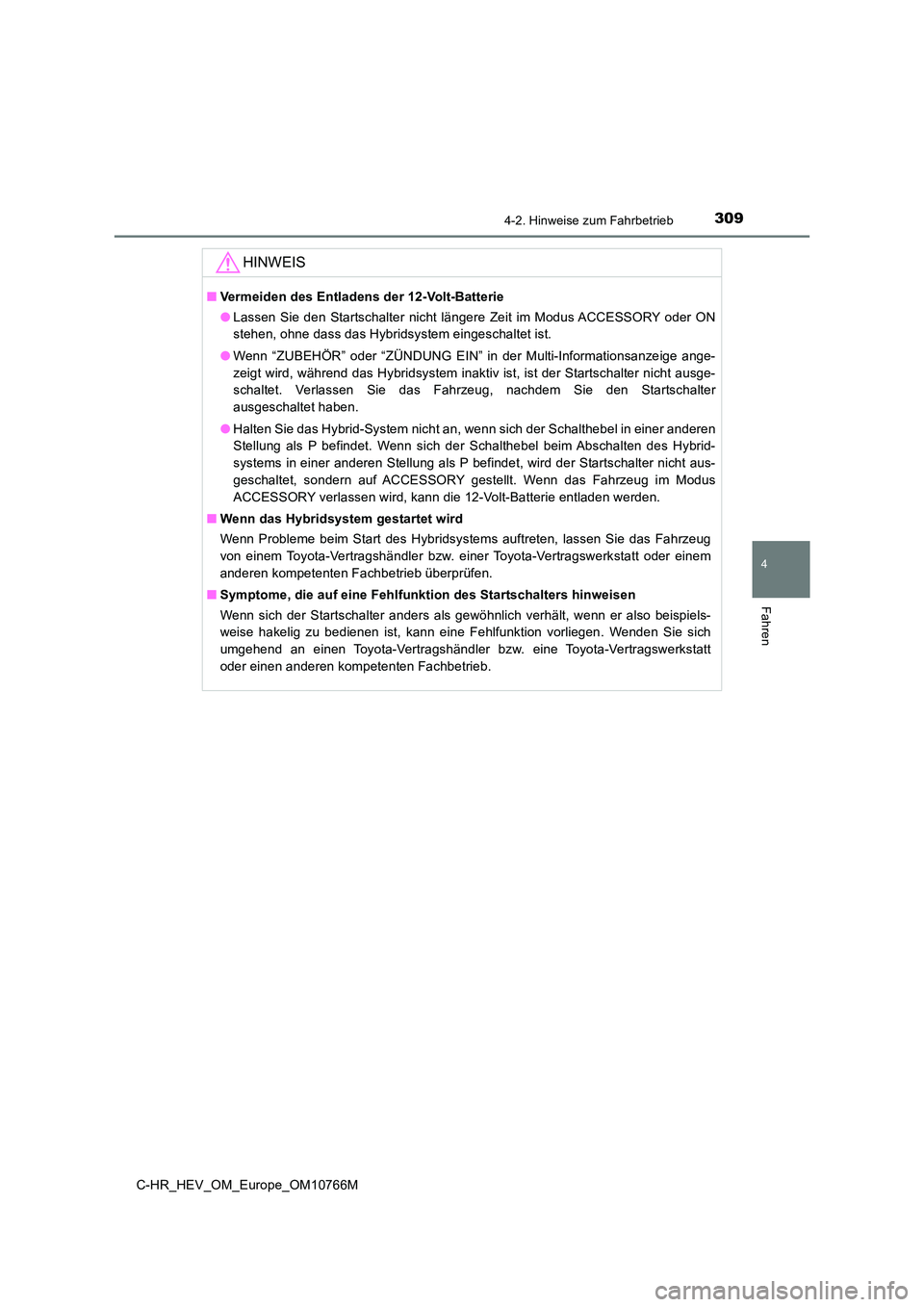

HINWEIS
■Vermeiden des Entladens der 12-Volt-Batterie
● Lassen Sie den Startschalter nicht längere Zeit im Modus ACCESSORY oder ON
stehen, ohne dass das Hybridsystem eingeschaltet ist.
● Wenn “ZUBEHÖR” oder “ZÜNDUNG EIN” in der Multi-Informationsanzeige ange-
zeigt wird, während das Hybridsystem inaktiv ist, ist der Start schalter nicht ausge-
schaltet. Verlassen Sie das Fahrzeug, nachdem Sie den Startscha lter
ausgeschaltet haben.
● Halten Sie das Hybrid-System nicht an, wenn sich der Schalthebel in einer anderen
Stellung als P befindet. Wenn sich der Schalthebel beim Abschal ten des Hybrid-
systems in einer anderen Stellung als P befindet, wird der Star tschalter nicht aus-
geschaltet, sondern auf ACCESSORY gestellt. Wenn das Fahrzeug i m Modus
ACCESSORY verlassen wird, kann die 12-Volt-Batterie entladen we rden.
■ Wenn das Hybridsystem gestartet wird
Wenn Probleme beim Start des Hybridsystems auftreten, lassen Si e das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk statt oder einem
anderen kompetenten Fachbetrieb überprüfen.
■ Symptome, die auf eine Fehlfunktion des Startschalters hinweisen
Wenn sich der Startschalter anders als gewöhnlich verhält, wenn er also beispiels-
weise hakelig zu bedienen ist, kann eine Fehlfunktion vorliegen . Wenden Sie sich
umgehend an einen Toyota-Vertragshändler bzw. eine Toyota-Vertr agswerkstatt
oder einen anderen kompetenten Fachbetrieb.

3104-2. Hinweise zum Fahrbetrieb
C-HR_HEV_OM_Europe_OM10766M
EV-Fahrmodus
Schaltet den EV-Fahrmodus ein/aus
Wenn der EV-Fahrmodus eingeschal-
tet ist, leuchtet die Kontrollleuchte für
den EV-Fahrmodus auf.
Wird der Schalter im EV-Fahrmodus
gedrückt, erfolgt die Rückkehr zum
normalen Fahrbetrieb (mit Benzinmotor
und Elektromotor [Traktionsmotor]).
■ Situationen, in denen der EV-Fahrmodus nicht eingeschaltet werden kann
In folgenden Situationen ist es unter Umständen nicht möglich, den EV-Fahrmodus
einzuschalten. Wenn er nicht eingeschaltet werden kann, ertönt ein Warnsummer und
es wird eine Meldung in der Multi-Informationsanzeige angezeigt .
● Die Fahrzeuggeschwindigkeit ist hoch.
● Das Gaspedal wird fest betätigt oder das Fahrzeug wird auf einer Bergstraße bewegt
usw.
● Die Temperatur des Hybridsystems ist hoch.
Das Fahrzeug stand in der Sonne, wurde auf Bergstraßen oder bei hohen Drehzah-
len gefahren usw.
● Die Temperatur des Hybridsystems ist niedrig.
Das Fahrzeug war längere Zeit Temperaturen unter 0 C ausgesetzt usw.
● Der Benzinmotor wärmt sich auf.
● Der Ladezustand der Hybridbatterie (Traktionsbatterie) ist niedrig.
Die Restladung der Batterie wird im Energiemonitor als niedrig angezeigt. (S. 177)
● Die Scheibenheizung wird verwendet.
Im EV-Fahrmodus erfolgt die Stromversorgung über die Hybridbatterie
(Traktionsbatterie) und für den Antrieb des Fahrzeugs wird nur der
Elektromotor (Traktionsmotor) verwendet.
In diesem Fahrbetrieb können Sie früh morgens oder spät abends in
Wohngebieten oder Parkhäusern fahr en, ohne Motorengeräusche oder
Schadstoffemissionen zu erzeugen.
Wenn das akustische Fahrzeugwarn system aktiv ist, kann das Fahr-
zeug Sound ausgeben.
