5-2. Procedure di guida
mente. ( P.545)
●Se la porta viene sbloccata con la chiave
meccanica, il sistema EV non può essere avviato mediante il sistema di entrata e avviamento intelligente. Tuttavia, se la
chiave elettronica si trova all’interno del veicolo e le porte sono bloccate ( P.176), il sistema EV può essere avviato.
■Quando la temperatura ambiente è
bassa, ad esempio in condizioni di guida invernali
●Durante l’avvio del sistema EV, l’indicatore “READY” potrebbe lampeggiare per un tempo prolungato. Non intervenire sul vei-
colo finché l’indicatore “READY” non resterà acceso in modo stabile, ad indicare che il veicolo è pronto per la marcia.
●Quando la batteria di trazione è estrema-mente fredda (temperatura inferiore a circa
-30°C) per effetto della temperatura esterna, potrebbe non essere possibile avviare il sistema EV. In questo caso, pro-
vare ad avviare nuovamente il sistema EV in seguito ad un aumento della tempera-tura della batteria di trazione dovuto, ad
esempio, ad un aumento della temperatura esterna.
■Rumorosità e vibrazioni specifiche di un veicolo elettrico a batteria
 P. 8 8
■Se la batteria a 12 volt è scarica
Il sistema EV non può essere avviato
mediante il sistema di entrata e avviamento intelligente. Fare riferimento a P.546 per riav-viare il sistema EV.
■Scaricamento della batteria della chiave
elettronica
 P.170
■Condizioni che possono compromet- tere il funzionamento
 P.193
■Nota per la funzione di entrata
 P.194
■Funzione bloccasterzo (Se presente)
●Dopo aver spento l’interruttore POWER e aperto e chiuso le porte, il volante si bloc-cherà a seguito dell’attivazione della fun-
zione bloccasterzo. Azionando nuovamente l’interruttore POWER, la fun-zione bloccasterzo viene automaticamente
disattivata.
●Quando non è possibile rilasciare il blocca-
sterzo, appare “Premere l’interruttore POWER mentre si ruota il volante in qual-siasi direzione.” sul display multifunzione.
Controllare che la posizione di innesto indi- chi P. Premere l’interruttore POWER in modo rapido e deciso girando il volante a
destra e sinistra.
●Per evitare che si surriscaldi, il motorino
del bloccasterzo può essere bloccato qua- lora il sistema EV venga attivato e disatti-vato ripetutamente in un breve lasso di
tempo. In questo caso, evitare di attivare il sistema EV. Trascorsi circa 10 secondi, il motorino del bloccasterzo riprenderà a fun-
zionare.
■Se l’indicatore “READY” non si accende
Se l’indicatore “READY” non si accende nonostante siano state eseguite le procedure
corrette di avviamento del veicolo, contattare immediatamente un qualsiasi concessiona-rio autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■Se il sistema EV non funziona corretta-mente
 P. 9 3
■Batteria della chiave elettronica
 P.499
■Funzionamento dell’interruttore
POWER
●Se non si preme l’interruttore in modo
rapido e deciso, la modalità interruttore POWER potrebbe non variare o il sistema EV potrebbe non avviarsi.

238
Owner’s Manual_Europe_M9A891_it
5-2. Procedure di guida
■Funzione di selezione automatica della posizione P
 P.242
È possibile cambiare modalità di funzio-
namento premendo l’interruttore
POWER con il pedale del freno rila-
sciato. (La modalità cambia ogni volta
che si preme l’interruttore.)
“Accessorio”
“ACCENSIONE”
1 DISATTIVATO
Possono essere utilizzate le luci intermittenti
di emergenza.
2 ACC*
Possono essere utilizzati alcuni componenti
elettrici, come l’impianto audio.
Sul misuratore sarà visualizzata la scher-
mata “Accessorio”.
3 ATTIVATO
Possono essere utilizzati tutti i componenti
elettrici. Sul misuratore sarà visualizzata la
schermata “ACCENSIONE”.
*: L’impostazione può essere personaliz-
zata. ( P.568)
■Funzione spegnimento automatico
Se il veicolo viene lasciato su ACC per più di 20 minuti o su ON (sistema EV non in fun-zione) per più di un’ora con la posizione di
innesto su P, l’interruttore POWER si spe- gnerà automaticamente. Questa funzione non può tuttavia evitare completamente che
la batteria a 12 volt si scarichi. Non lasciare il veicolo con l’interruttore POWER su ACC o su ON per lunghi periodi di tempo quando il
sistema EV non è in funzione.
AVVISO
■Disattivazione del sistema EV in
situazioni di emergenza
●Se si desidera disattivare il sistema EV in caso di emergenza mentre si è alla guida del veicolo, tenere premuto per
più di 2 secondi l’interruttore POWER, o premerlo rapidamente 3 o più volte di seguito. ( P.507)
Comunque, non toccare l’interruttore POWER durante la guida, se non in caso di emergenza. La disattivazione
del sistema EV durante la guida non comporta la perdita del controllo di sterzo o freni, ma tali sistemi non
saranno più servoassistiti. Ciò rende più difficile sterzare in modo fluido, ren-dendo necessario accostare ed arre-
stare il veicolo non appena sia possibile farlo in condizioni di sicurezza.
●Se l’interruttore POWER viene attivato
durante la marcia, sul display multifun- zione sarà visualizzato un messaggio di avvertimento e suonerà un cicalino.
●Quando si riavvia il sistema EV dopo un’interruzione di emergenza, premere
l’interruttore POWER.
Variazione delle modalità
dell’interruttore POWER

239
5
Owner’s Manual_Europe_M9A891_it
5-2. Procedure di guida
Guida
■Evitare le partenze improvvise (con- trollo della coppia alla partenza)
 P.226
■Se viene visualizzato un messaggio relativo al funzionamento della leva del
cambio
Per evitare che sia selezionata una posizione di innesto non corretta o il movimento ina-spettato del veicolo, la posizione di innesto
può essere modificata automaticamente o potrebbe essere necessario agire sul comando rotante. In tal caso, selezionare la
posizione di innesto seguendo le istruzioni sul display multifunzione.
■Dopo aver ricaricato/ricollegato la bat-teria a 12 volt
 P.470
NOTA
■Per evitare lo scaricamento della bat-
teria a 12 Volt
●Non lasciare l’interruttore POWER su ACC o su ON per periodi prolungati se il sistema EV è disattivato.
●Se sul display multifunzione viene visualizzato “Accessorio” o “ACCEN-SIONE” mentre il sistema EV non è in
funzione, l’interruttore POWER non è spento. Uscire dal veicolo dopo avere spento l’interruttore POWER.
Cambio
Selezionare la posizione di inne-
sto in base alle proprie intenzioni
e alla situazione oggettiva.
Scopo della posizione di inne-
sto e funzioni
Posizione di
innestoObiettivo o funzione
PParcheggio del vei-
colo/avvio del sistema EV
RRetromarcia
N
Folle
(condizione in cui non
viene trasmessa la
potenza)
DGuida normale

240
Owner’s Manual_Europe_M9A891_it
5-2. Procedure di guida

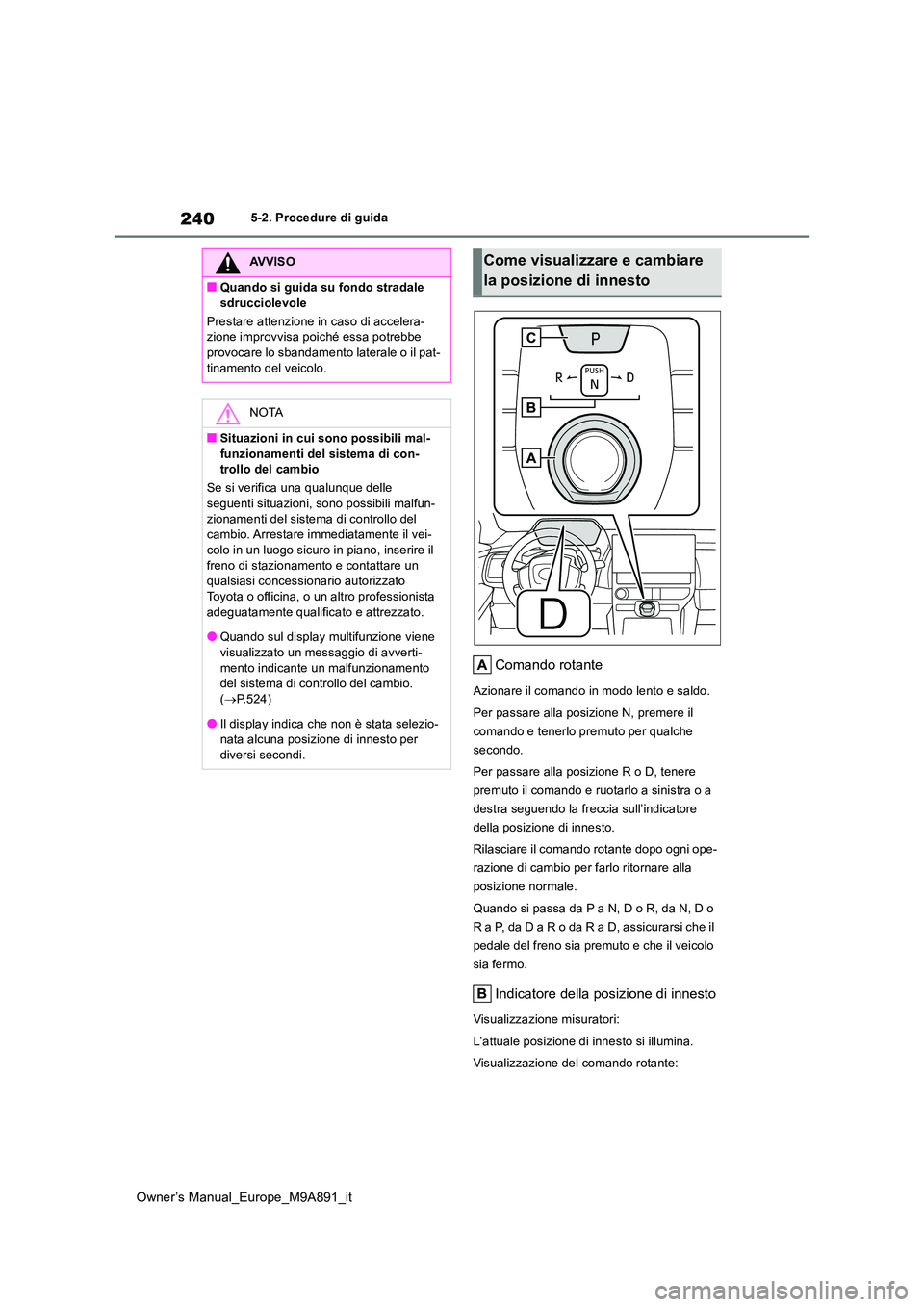

Comando rotante
Azionare il comando in modo lento e saldo.
Per passare alla posizione N, premere il
comando e tenerlo premuto per qualche
secondo.
Per passare alla posizione R o D, tenere
premuto il comando e ruotarlo a sinistra o a
destra seguendo la freccia sull’indicatore
della posizione di innesto.
Rilasciare il comando rotante dopo ogni ope-
razione di cambio per farlo ritornare alla
posizione normale.
Quando si passa da P a N, D o R, da N, D o
R a P, da D a R o da R a D, assicurarsi che il
pedale del freno sia premuto e che il veicolo
sia fermo.
Indicatore della posizione di innesto
Visualizzazione misuratori:
L’attuale posizione di innesto si illumina.
Visualizzazione del comando rotante:
AVVISO
■Quando si guida su fondo stradale
sdrucciolevole
Prestare attenzione in caso di accelera- zione improvvisa poiché essa potrebbe provocare lo sbandamento laterale o il pat-
tinamento del veicolo.
NOTA
■Situazioni in cui sono possibili mal-
funzionamenti del sistema di con- trollo del cambio
Se si verifica una qualunque delle seguenti situazioni, sono possibili malfun-
zionamenti del sistema di controllo del cambio. Arrestare immediatamente il vei-colo in un luogo sicuro in piano, inserire il
freno di stazionamento e contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
●Quando sul display multifunzione viene visualizzato un messaggio di avverti-
mento indicante un malfunzionamento del sistema di controllo del cambio. ( P.524)
●Il display indica che non è stata selezio- nata alcuna posizione di innesto per diversi secondi.
Come visualizzare e cambiare
la posizione di innesto

243
5
Owner’s Manual_Europe_M9A891_it
5-2. Procedure di guida
Guida

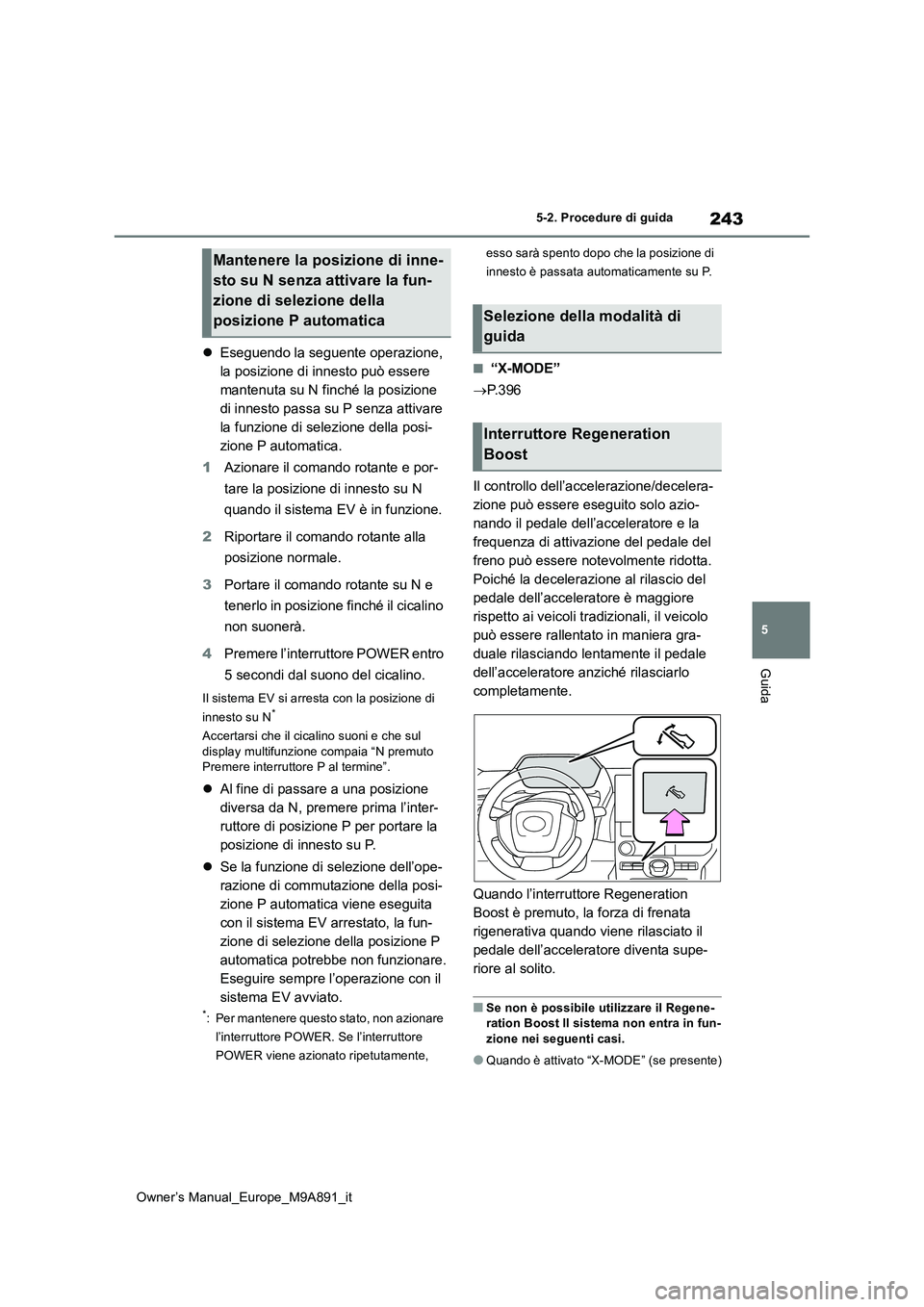

Eseguendo la seguente operazione,
la posizione di innesto può essere
mantenuta su N finché la posizione
di innesto passa su P senza attivare
la funzione di selezione della posi-
zione P automatica.
1 Azionare il comando rotante e por-
tare la posizione di innesto su N
quando il sistema EV è in funzione.
2 Riportare il comando rotante alla
posizione normale.
3 Portare il comando rotante su N e
tenerlo in posizione finché il cicalino
non suonerà.
4 Premere l’interruttore POWER entro
5 secondi dal suono del cicalino.
Il sistema EV si arresta con la posizione di
innesto su N*
Accertarsi che il cicalino suoni e che sul display multifunzione compaia “N premuto Premere interruttore P al termine”.
 Al fine di passare a una posizione
diversa da N, premere prima l’inter-
ruttore di posizione P per portare la
posizione di innesto su P.
 Se la funzione di selezione dell’ope-
razione di commutazione della posi-
zione P automatica viene eseguita
con il sistema EV arrestato, la fun-
zione di selezione della posizione P
automatica potrebbe non funzionare.
Eseguire sempre l’operazione con il
sistema EV avviato.
*: Per mantenere questo stato, non azionare
l’interruttore POWER. Se l’interruttore
POWER viene azionato ripetutamente,
esso sarà spento dopo che la posizione di
innesto è passata automaticamente su P.
■“X-MODE”
 P. 3 9 6
Il controllo dell’accelerazione/decelera-
zione può essere eseguito solo azio-
nando il pedale dell’acceleratore e la
frequenza di attivazione del pedale del
freno può essere notevolmente ridotta.
Poiché la decelerazione al rilascio del
pedale dell’acceleratore è maggiore
rispetto ai veicoli tradizionali, il veicolo
può essere rallentato in maniera gra-
duale rilasciando lentamente il pedale
dell’acceleratore anziché rilasciarlo
completamente.
Quando l’interruttore Regeneration
Boost è premuto, la forza di frenata
rigenerativa quando viene rilasciato il
pedale dell’acceleratore diventa supe-
riore al solito.
■Se non è possibile utilizzare il Regene- ration Boost Il sistema non entra in fun-zione nei seguenti casi.
●Quando è attivato “X-MODE” (se presente)
Mantenere la posizione di inne-
sto su N senza attivare la fun-
zione di selezione della
posizione P automaticaSelezione della modalità di
guida
Interruttore Regeneration
Boost

244
Owner’s Manual_Europe_M9A891_it
5-2. Procedure di guida

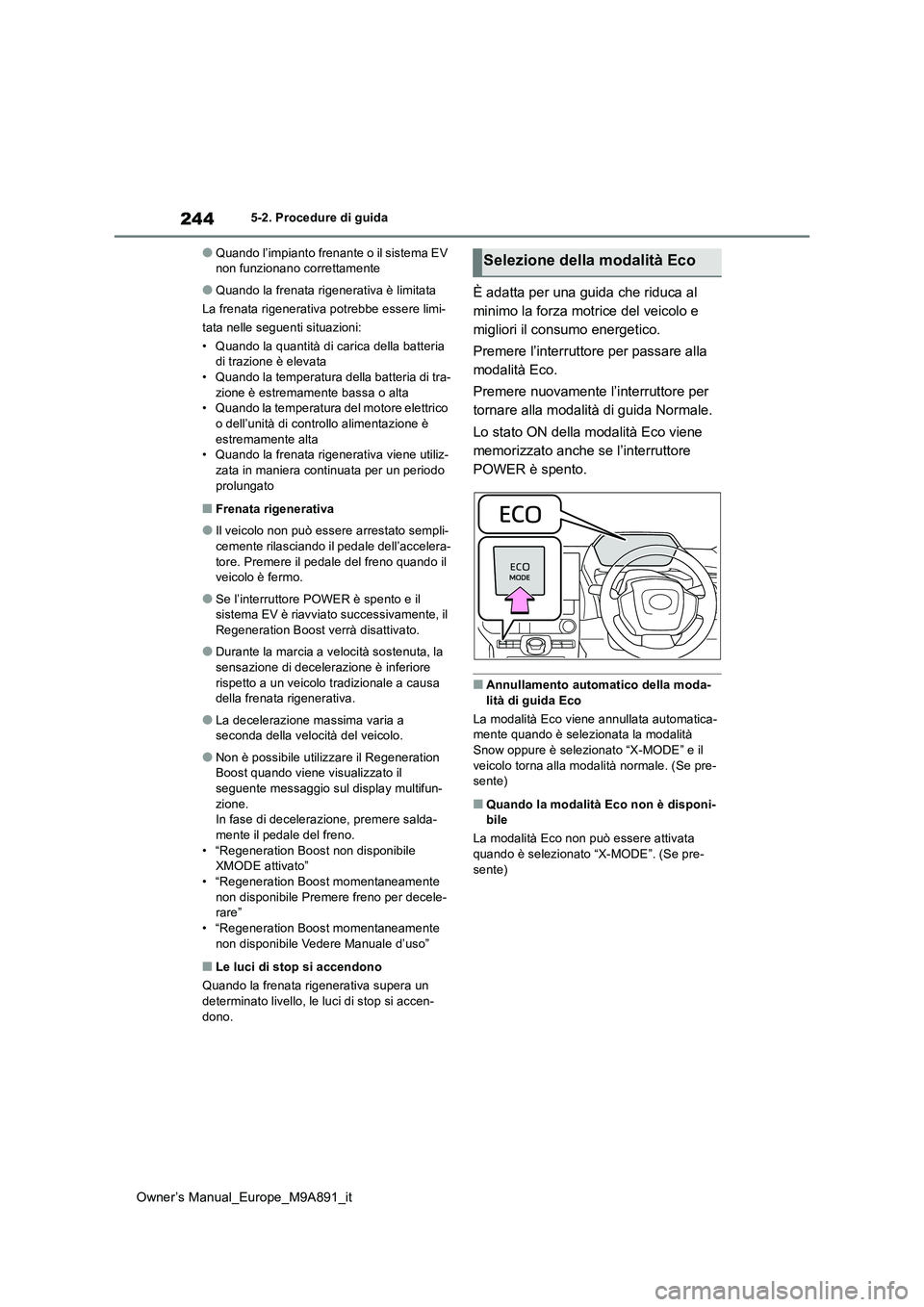

●Quando l’impianto frenante o il sistema EV non funzionano correttamente
●Quando la frenata rigenerativa è limitata
La frenata rigenerativa potrebbe essere limi-
tata nelle seguenti situazioni:
• Quando la quantità di carica della batteria di trazione è elevata• Quando la temperatura della batteria di tra-
zione è estremamente bassa o alta • Quando la temperatura del motore elettrico o dell’unità di controllo alimentazione è
estremamente alta • Quando la frenata rigenerativa viene utiliz-zata in maniera continuata per un periodo
prolungato
■Frenata rigenerativa
●Il veicolo non può essere arrestato sempli-
cemente rilasciando il pedale dell’accelera- tore. Premere il pedale del freno quando il veicolo è fermo.
●Se l’interruttore POWER è spento e il sistema EV è riavviato successivamente, il
Regeneration Boost verrà disattivato.
●Durante la marcia a velocità sostenuta, la
sensazione di decelerazione è inferiore rispetto a un veicolo tradizionale a causa della frenata rigenerativa.
●La decelerazione massima varia a seconda della velocità del veicolo.
●Non è possibile utilizzare il Regeneration Boost quando viene visualizzato il
seguente messaggio sul display multifun- zione.In fase di decelerazione, premere salda-
mente il pedale del freno. • “Regeneration Boost non disponibile XMODE attivato”
• “Regeneration Boost momentaneamente non disponibile Premere freno per decele-rare”
• “Regeneration Boost momentaneamente non disponibile Vedere Manuale d’uso”
■Le luci di stop si accendono
Quando la frenata rigenerativa supera un determinato livello, le luci di stop si accen-
dono.
È adatta per una guida che riduca al
minimo la forza motrice del veicolo e
migliori il consumo energetico.
Premere l’interruttore per passare alla
modalità Eco.
Premere nuovamente l’interruttore per
tornare alla modalità di guida Normale.
Lo stato ON della modalità Eco viene
memorizzato anche se l’interruttore
POWER è spento.
■Annullamento automatico della moda-
lità di guida Eco
La modalità Eco viene annullata automatica- mente quando è selezionata la modalità Snow oppure è selezionato “X-MODE” e il
veicolo torna alla modalità normale. (Se pre- sente)
■Quando la modalità Eco non è disponi-bile
La modalità Eco non può essere attivata
quando è selezionato “X-MODE”. (Se pre- sente)
Selezione della modalità Eco

246
Owner’s Manual_Europe_M9A891_it
5-2. Procedure di guida
■Utilizzo della modalità manuale
È possibile inserire e disinserire
manualmente il freno di stazionamento.
e viene visualizzato un messaggio sul
display multifunzione.

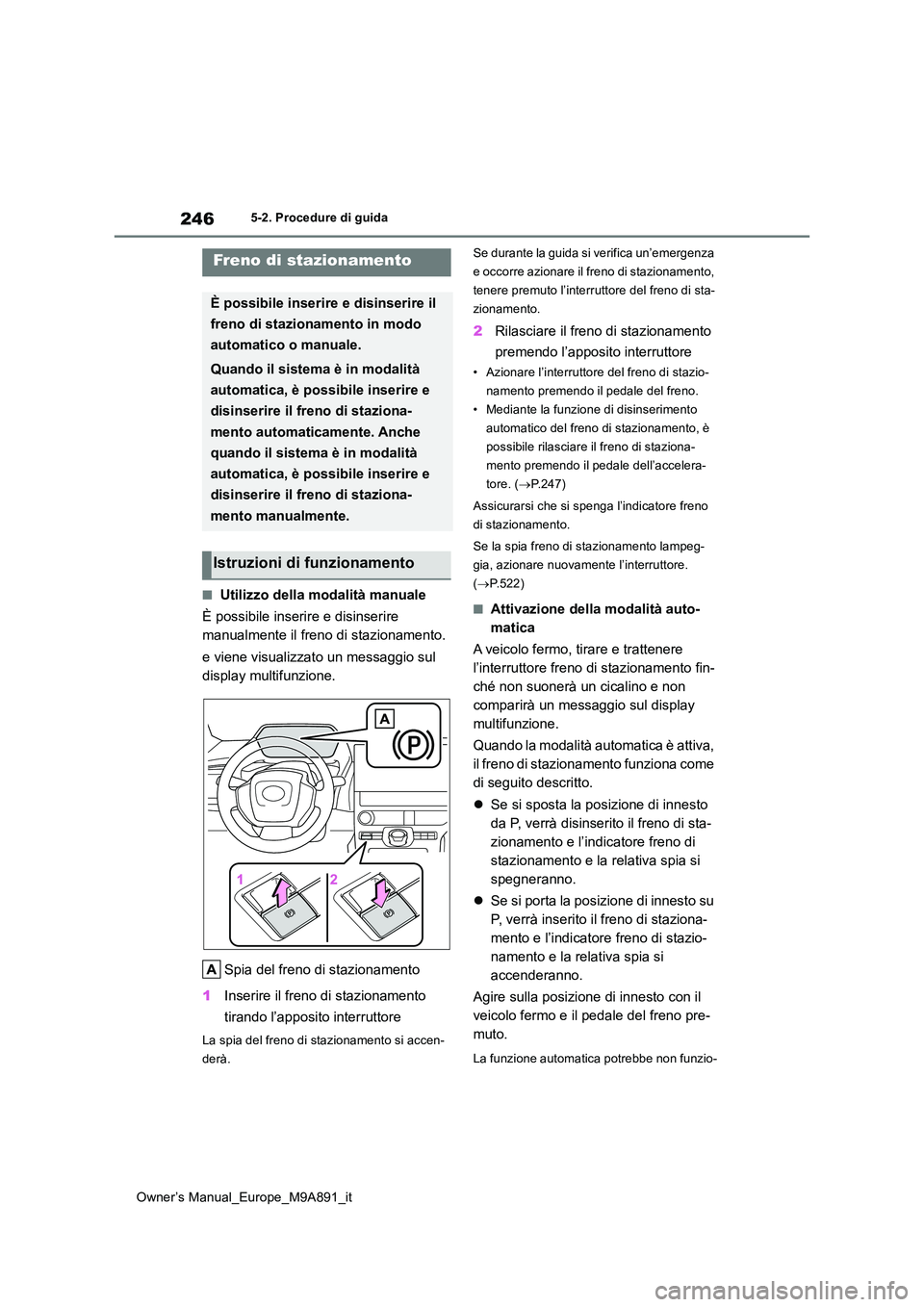

Spia del freno di stazionamento
1 Inserire il freno di stazionamento
tirando l’apposito interruttore
La spia del freno di stazionamento si accen-
derà.
Se durante la guida si verifica un’emergenza
e occorre azionare il freno di stazionamento,
tenere premuto l’interruttore del freno di sta-
zionamento.
2 Rilasciare il freno di stazionamento
premendo l’apposito interruttore
• Azionare l’interruttore del freno di stazio-
namento premendo il pedale del freno.
• Mediante la funzione di disinserimento
automatico del freno di stazionamento, è
possibile rilasciare il freno di staziona-
mento premendo il pedale dell’accelera-
tore. ( P.247)
Assicurarsi che si spenga l’indicatore freno
di stazionamento.
Se la spia freno di stazionamento lampeg-
gia, azionare nuovamente l’interruttore.
( P.522)
■Attivazione della modalità auto-
matica
A veicolo fermo, tirare e trattenere
l’interruttore freno di stazionamento fin-
ché non suonerà un cicalino e non
comparirà un messaggio sul display
multifunzione.
Quando la modalità automatica è attiva,
il freno di stazionamento funziona come
di seguito descritto.
 Se si sposta la posizione di innesto
da P, verrà disinserito il freno di sta-
zionamento e l’indicatore freno di
stazionamento e la relativa spia si
spegneranno.
 Se si porta la posizione di innesto su
P, verrà inserito il freno di staziona-
mento e l’indicatore freno di stazio-
namento e la relativa spia si
accenderanno.
Agire sulla posizione di innesto con il
veicolo fermo e il pedale del freno pre-
muto.
La funzione automatica potrebbe non funzio-
Freno di stazionamento
È possibile inserire e disinserire il
freno di stazionamento in modo
automatico o manuale.
Quando il sistema è in modalità
automatica, è possibile inserire e
disinserire il freno di staziona-
mento automaticamente. Anche
quando il sistema è in modalità
automatica, è possibile inserire e
disinserire il freno di staziona-
mento manualmente.
Istruzioni di funzionamento

247
5
Owner’s Manual_Europe_M9A891_it
5-2. Procedure di guida
Guida
nare se la posizione di innesto viene spo-
stata velocemente. In questo caso, inserire
manualmente il freno di stazionamento.
( P.246)
■Disattivazione della modalità
automatica
A veicolo fermo e con pedale del freno
premuto, tenere premuto l’interruttore
freno di stazionamento finché non suo-
nerà un cicalino e non comparirà un
messaggio sul display multifunzione.
■Funzionamento del freno di staziona-
mento
●Quando l’interruttore POWER non è su
ON, il freno di stazionamento non può essere disinserito mediante il relativo inter-ruttore.
●Quando l’interruttore POWER non su ON, la modalità automatica (inserimento e
disinserimento automatico del freno) non è disponibile.
■Funzione di disinserimento automatico del freno di stazionamento
Quando tutte le seguenti condizioni sono
soddisfatte in modalità manuale, è possibile rilasciare il freno di stazionamento premendo il pedale dell’acceleratore.
●La porta del guidatore è chiusa
●Il guidatore indossa la cintura di sicurezza
●La posizione di innesto è in una posizione
di marcia in avanti o in posizione di retro- marcia
●La spia guasto o la spia di avvertimento impianto frenante non sono illuminate.
Quando si preme il pedale dell’acceleratore, premerlo gradualmente.
Se il freno di stazionamento non viene rila-
sciato quando viene premuto il pedale dell’acceleratore, rilasciare manualmente il freno di stazionamento.
■Funzione di bloccaggio automatico del
freno di stazionamento
Il freno di stazionamento viene inserito auto- maticamente nelle seguenti condizioni:
●Il pedale del freno non è premuto
●La porta del guidatore è aperta
●La cintura di sicurezza del guidatore non è allacciata
●La posizione di innesto è diversa da P o N(La posizione di innesto è in P durante il
funzionamento del sistema Advanced Park) (Se presente)
●La spia guasto o la spia di avvertimento impianto frenante non sono illuminate
■Se sul display multifunzione viene visualizzato il messaggio “Freno di sta-
zionamento temporaneamente non disponibile”
Se il freno di stazionamento viene azionato ripetutamente in un breve arco di tempo, il
sistema potrebbe limitarne il funzionamento allo scopo di prevenire il surriscaldamento. Se ciò si verifica, evitare di usare il freno di
stazionamento. Il funzionamento normale ritornerà dopo circa 1 minuto.
■Se sul display multifunzione viene visualizzato il messaggio “Freno di sta-
zionamento non disponibile”
Azionare l’interruttore freno di staziona- mento. Se il messaggio continua a essere visualizzato dopo aver azionato l’interruttore
diverse volte, il sistema potrebbe essere difettoso. Far controllare il veicolo da un qual-siasi concessionario autorizzato Toyota o offi-
cina, o un altro professionista adeguatamente qualificato e attrezzato.
■Rumore di funzionamento del freno di stazionamento
Quando il freno di stazionamento funziona, è
possibile udire un rumore di motorino elet- trico (ronzio).
Ciò non indica la presenza di un malfunzio- namento.
■Spia del freno di stazionamento
●In base alla modalità dell’interruttore POWER, la spia freno di stazionamento si
accenderà e rimarrà accesa come descritto sotto:ON: Si accende finché non viene disinse-
rito il freno di stazionamento. Non su ON: Rimane acceso per circa 15 secondi.
