2023 TOYOTA BZ4X display

1
6
5
4
3
2
8
7
9
Owner’s Manual_Europe_M9A891_it

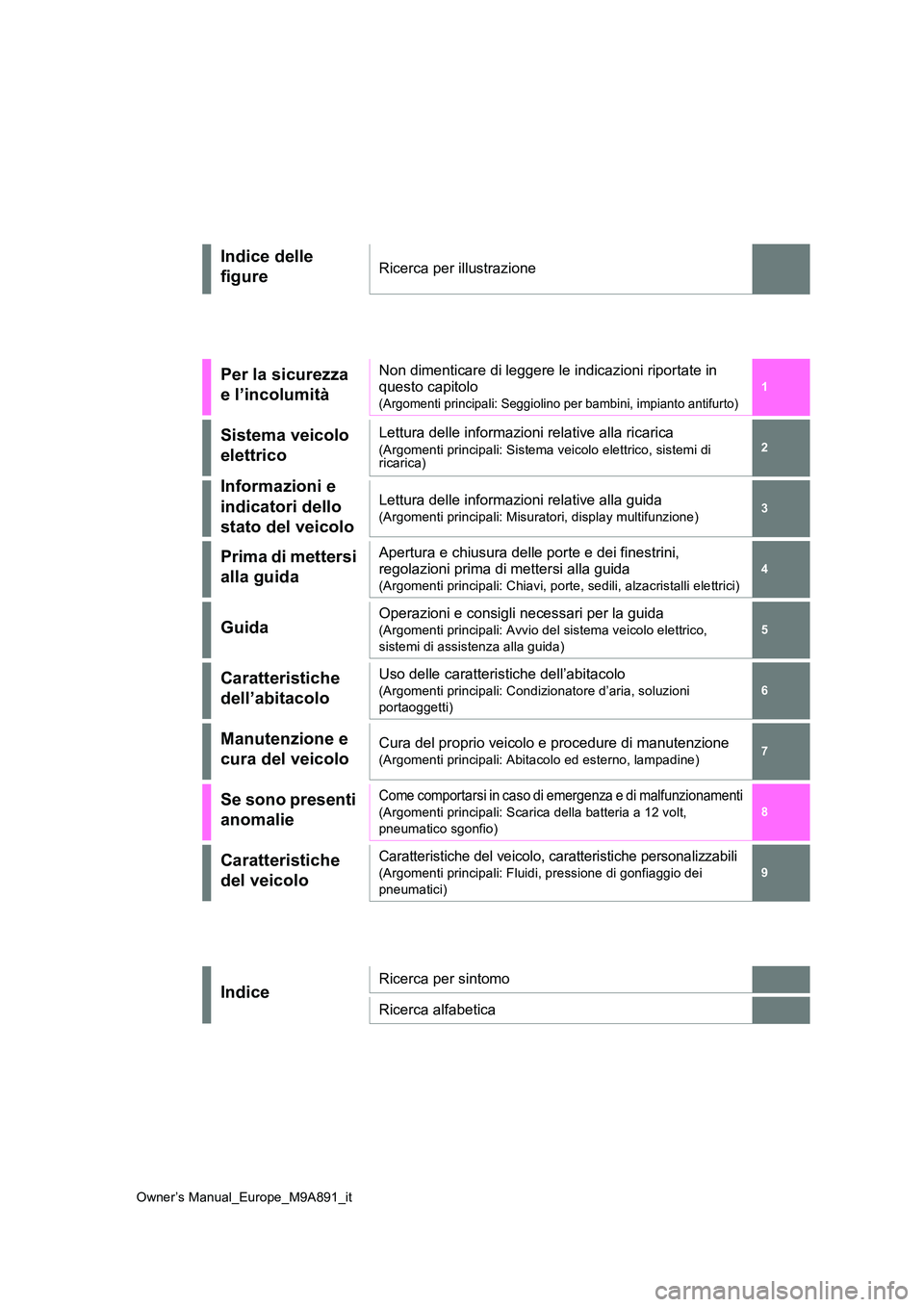

Indice delle
figureRicerca per illustrazione
Per la sicurezza
e l’incolumità
Non dimenticare di leggere le indicazioni riportate in
questo capitolo
(Argomenti principali: Seggiolin o per bambini, impianto antifurto)
Sistema veicolo
elettrico
Lettura delle informazioni relative alla ricarica
(Argomenti principali: Sistema veicolo elettrico, sistemi di ricarica)
Informazioni e
indicatori dello
stato del veicolo
Lettura delle informazioni relative alla guida
(Argomenti principali: Misuratori, display multifunzione)
Prima di mettersi
alla guida
Apertura e chiusura delle porte e dei finestrini,
regolazioni prima di mettersi alla guida
(Argomenti principali: Chiavi, porte, sedili, alzacristalli ele ttrici)
GuidaOperazioni e consigli necessari per la guida
(Argomenti principali: Avvio del sistema veicolo elettrico,
sistemi di assistenza alla guida)
Caratteristiche
dell’abitacolo
Uso delle caratteristiche dell’abitacolo
(Argomenti principali: Condizionatore d’aria, soluzioni
portaoggetti)
Manutenzione e
cura del veicolo
Cura del proprio veicolo e procedure di manutenzione
(Argomenti principali: Abitacolo ed esterno, lampadine)
Se sono presenti
anomalie
Come comportarsi in caso di emergenza e di malfunzionamenti
(Argomenti principali: Scarica della batteria a 12 volt,
pneumatico sgonfio)
Caratteristiche
del veicolo
Caratteristiche del veicolo, caratteristiche personalizzabili
(Argomenti principali: Fluidi, pressione di gonfiaggio dei
pneumatici)
IndiceRicerca per sintomo
Ricerca alfabetica

2
Owner’s Manual_Europe_M9A891_it

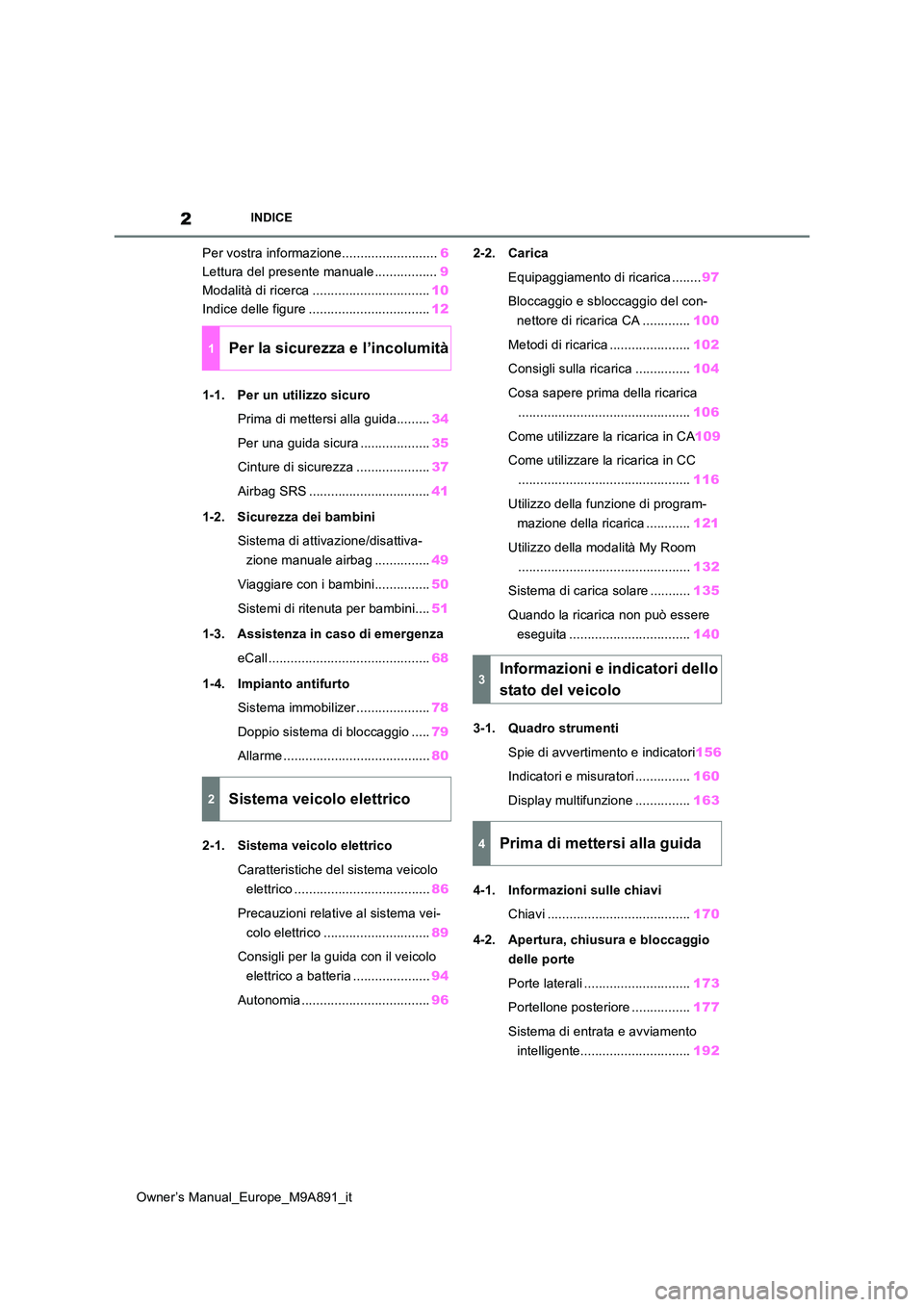

INDICE
Per vostra informazione..........................6
Lettura del presente manuale ................. 9
Modalità di ricerca ................................ 10
Indice delle figure ................................. 12
1-1. Per un utilizzo sicuro
Prima di mettersi alla guida......... 34
Per una guida sicura ................... 35
Cinture di sicurezza .................... 37
Airbag SRS ................................. 41
1-2. Sicurezza dei bambini
Sistema di attivazione/disattiva-
zione manuale airbag ............... 49
Viaggiare con i bambini............... 50
Sistemi di ritenuta per bambini.... 51
1-3. Assistenza in caso di emergenza
eCall ............................................ 68
1-4. Impianto antifurto
Sistema immobilizer .................... 78
Doppio sistema di bloccaggio ..... 79
Allarme ........................................ 80
2-1. Sistema veicolo elettrico
Caratteristiche del sistema veicolo
elettrico ..................................... 86
Precauzioni relative al sistema vei-
colo elettrico ............................. 89
Consigli per la guida con il veicolo
elettrico a batteria ..................... 94

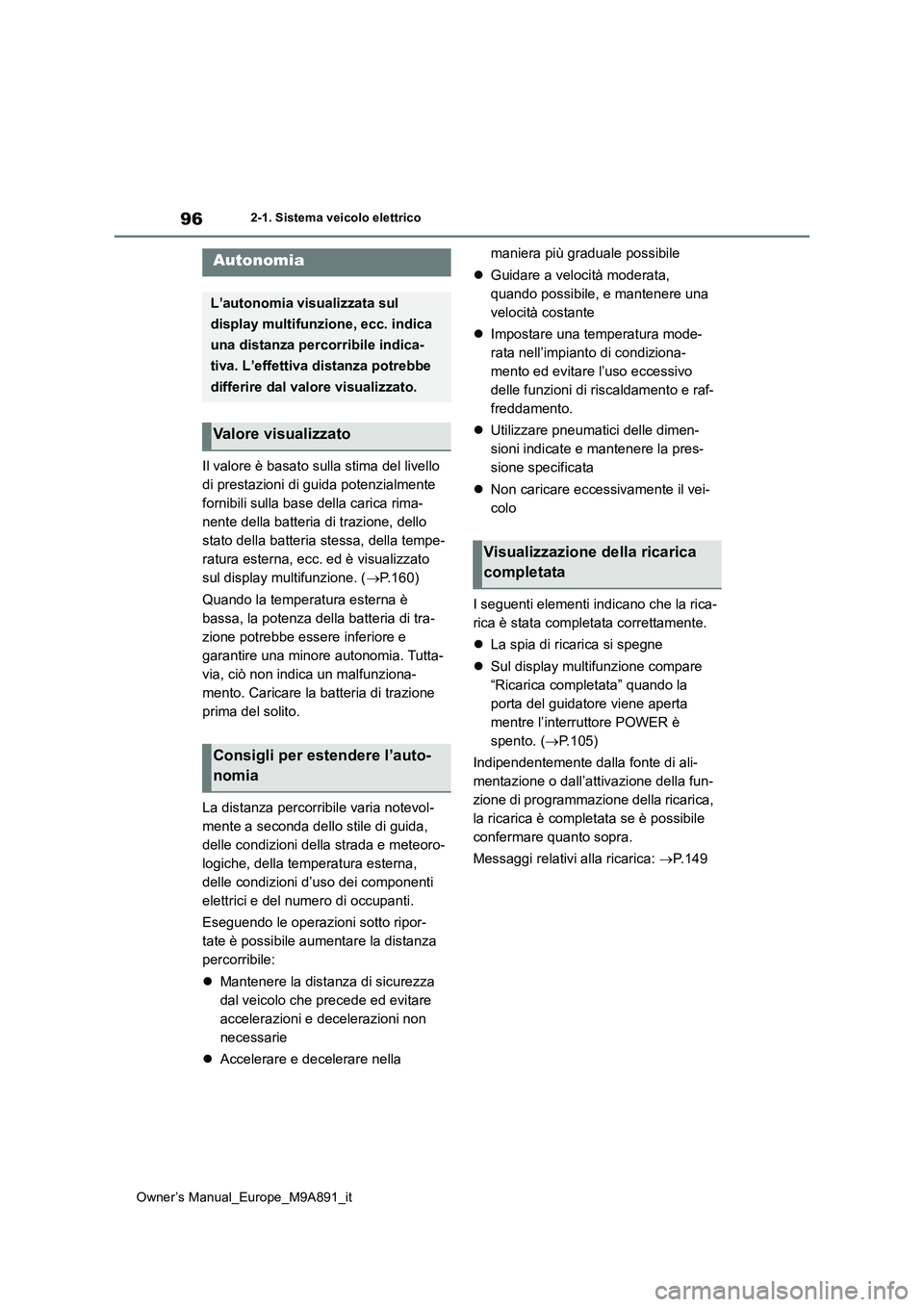

Autonomia ................................... 96
2-2. Carica
Equipaggiamento di ricarica ........ 97
Bloccaggio e sbloccaggio del con-
nettore di ricarica CA ............. 100
Metodi di ricarica ...................... 102
Consigli sulla ricarica ............... 104
Cosa sapere prima della ricarica
............................................... 106
Come utilizzare la ricarica in CA 109
Come utilizzare la ricarica in CC
............................................... 116
Utilizzo della funzione di program-
mazione della ricarica ............ 121
Utilizzo della modalità My Room
............................................... 132
Sistema di carica solare ........... 135
Quando la ricarica non può essere
eseguita ................................. 140
3-1. Quadro strumenti
Spie di avvertimento e indicatori 156
Indicatori e misuratori ............... 160
Display multifunzione ............... 163
4-1. Informazioni sulle chiavi
Chiavi ....................................... 170
4-2. Apertura, chiusura e bloccaggio
delle porte
Porte laterali ............................. 173
Portellone posteriore ................ 177
Sistema di entrata e avviamento
intelligente.............................. 192
1Per la sicurezza e l’incolumità
2Sistema veicolo elettrico
3Informazioni e indicatori dello
stato del veicolo
4Prima di mettersi alla guida

15
Owner’s Manual_Europe_M9A891_it

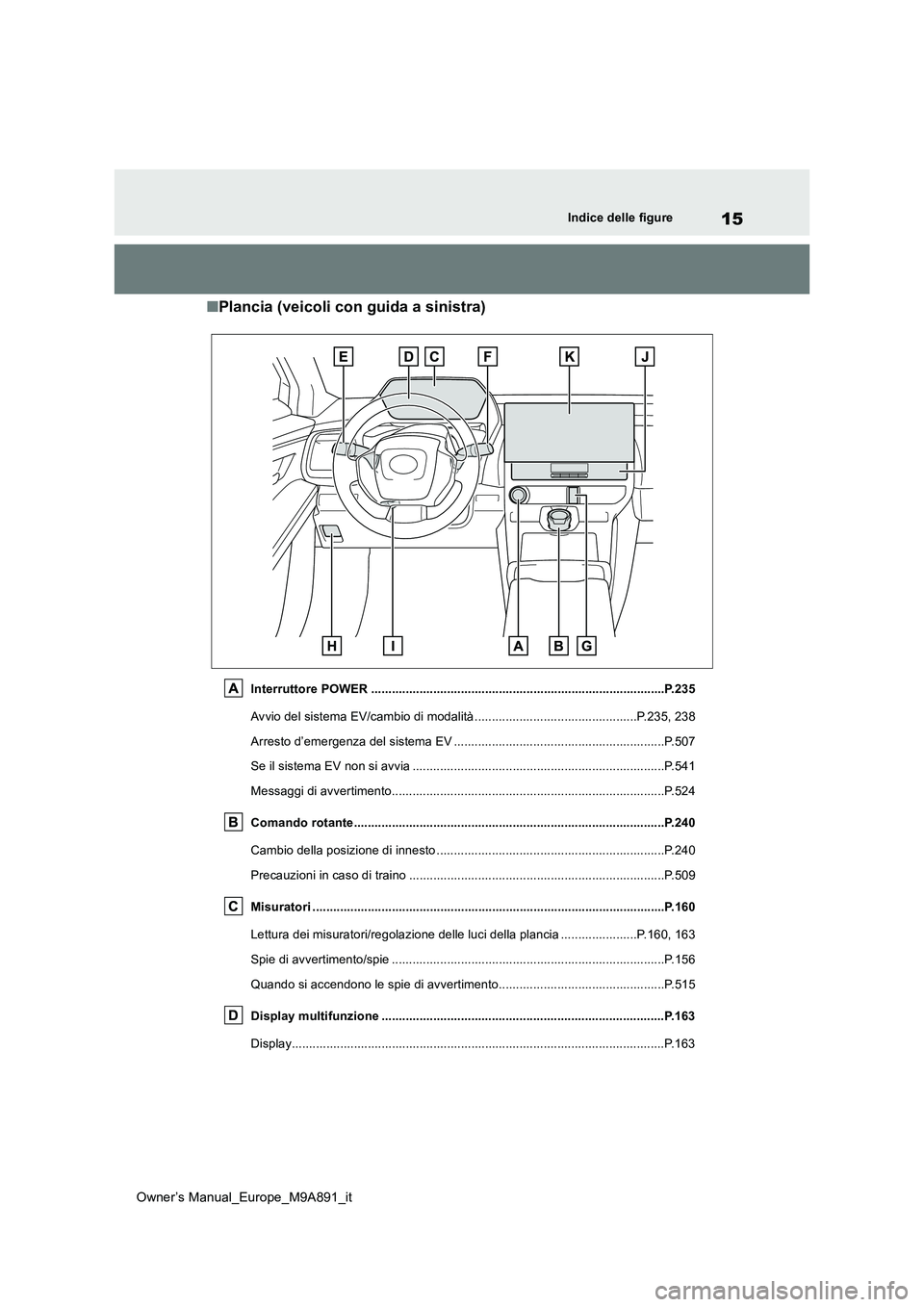

Indice delle figure
■Plancia (veicoli con guida a sinistra)
Interruttore POWER .....................................................................................P.235
Avvio del sistema EV/cambio di modalità ........................ .......................P.235, 238
Arresto d’emergenza del sistema EV ............................. ................................P.507
Se il sistema EV non si avvia .................................. .......................................P.541
Messaggi di avvertimento....................................... ........................................P.524
Comando rotante................................................ ..........................................P.240
Cambio della posizione di innesto .............................. ....................................P.240
Precauzioni in caso di traino .................................. ........................................P.509
Misuratori ..................................................... .................................................P.160
Lettura dei misuratori/regolazione delle luci della plancia .... ..................P.160, 163
Spie di avvertimento/spie ...................................... .........................................P.156
Quando si accendono le spie di avvertimento.................... ............................P.515
Display multifunzione .......................................... ........................................P.163
Display........................................................ ....................................................P.163

24
Owner’s Manual_Europe_M9A891_it

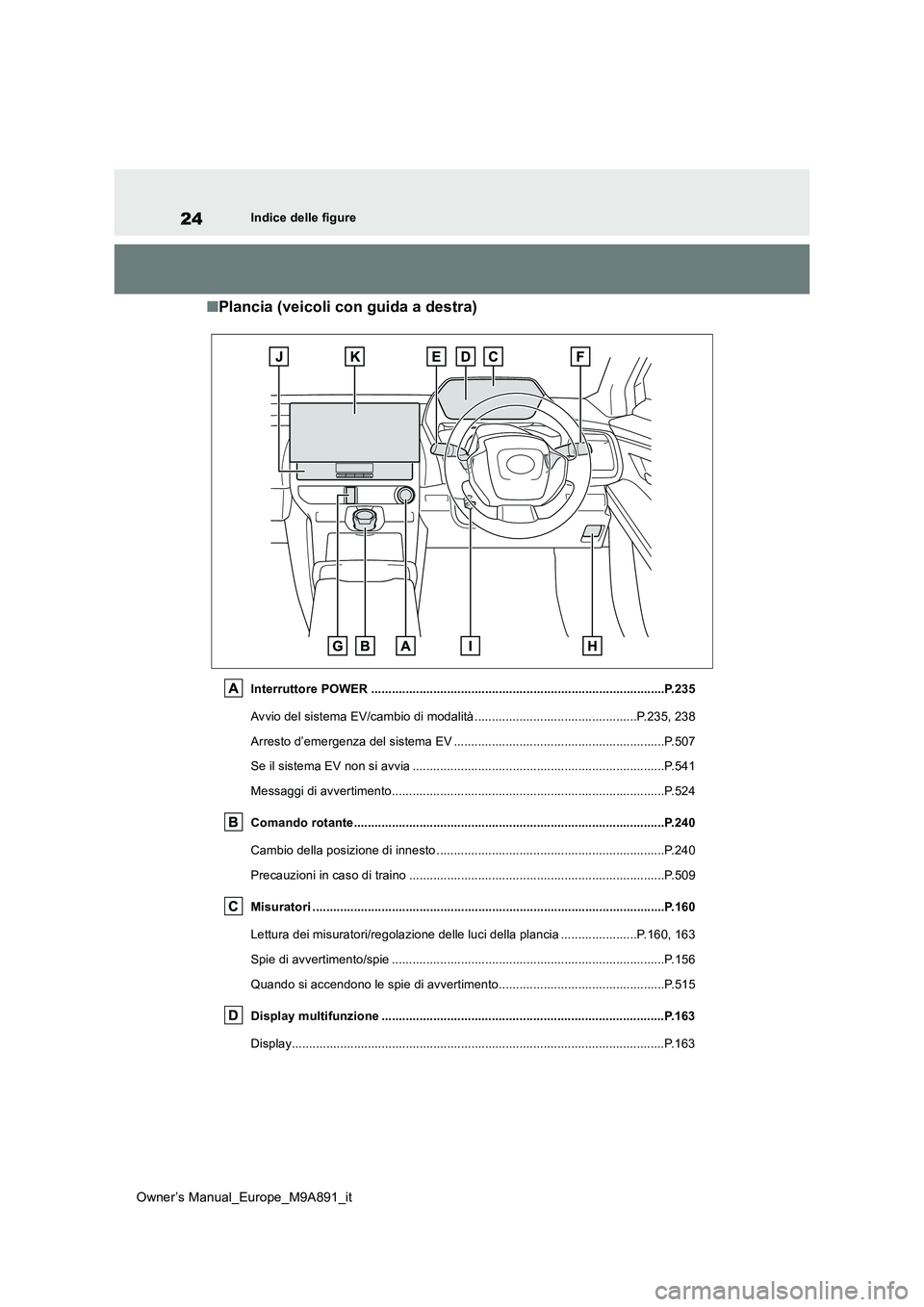

Indice delle figure
■Plancia (veicoli con guida a destra)
Interruttore POWER .....................................................................................P.235
Avvio del sistema EV/cambio di modalità ........................ .......................P.235, 238
Arresto d’emergenza del sistema EV ............................. ................................P.507
Se il sistema EV non si avvia .................................. .......................................P.541
Messaggi di avvertimento....................................... ........................................P.524
Comando rotante................................................ ..........................................P.240
Cambio della posizione di innesto .............................. ....................................P.240
Precauzioni in caso di traino .................................. ........................................P.509
Misuratori ..................................................... .................................................P.160
Lettura dei misuratori/regolazione delle luci della plancia .... ..................P.160, 163
Spie di avvertimento/spie ...................................... .........................................P.156
Quando si accendono le spie di avvertimento.................... ............................P.515
Display multifunzione .......................................... ........................................P.163
Display........................................................ ....................................................P.163

82
Owner’s Manual_Europe_M9A891_it
1-4. Impianto antifurto
2Premere l’interruttore di disattiva-
zione del sensore anti-intrusione e
del sensore di inclinazione.
Premere nuovamente l’interruttore per riatti- vare il sensore antintrusione e il sensore di inclinazione.
Ogni volta che si disattivano/impostano il
sensore antintrusione e il sensore di inclina- zione, sul display multifunzione nel quadro strumenti apparirà un messaggio.
■Disattivazione e riattivazione automa-tica del sensore antintrusione e del sen-
sore di inclinazione
●L’allarme rimane inserito anche quando il
sensore antintrusione e il sensore di incli- nazione sono disattivati.
●Dopo la disattivazione del sensore antin-trusione e del sensore di inclinazione, pre-mendo l’interruttore POWER o sbloccando
le porte con la funzione di entrata (se pre- sente) o il radiocomando a distanza si pro-voca la riattivazione del sensore
antintrusione e del sensore di inclinazione.
●Il sensore antintrusione e il sensore di incli-
nazione verranno riattivati automatica- mente alla riattivazione del sistema di allarme.
●Il sensore antintrusione si disattiva auto-maticamente quando l’impianto di condi-
zionamento aria con telecomando è attivato.
■Considerazioni sul rilevamento del sen-sore anti-intrusione
Il sensore può far scattare l’allarme nelle
situazioni seguenti:
●Persone o animali domestici si trovano
all’interno del veicolo.
●Un finestrino è aperto.
In questo caso, il sensore potrebbe rilevare:
• Vento o movimenti come quelli di foglie e
insetti all’interno del veicolo • Onde ultrasoniche emesse da dispositivi come sensori anti-intrusione di altri veicoli
• Movimenti di persone all’esterno del vei- colo
●Nel veicolo sono presenti oggetti instabili appesi ai ganci appendiabiti, come ad esempio accessori non fissati o abiti.
●Il veicolo è stato parcheggiato in un luogo soggetto ad elevate vibrazioni o rumori,
come ad esempio in un’autorimessa.

87
2
Owner’s Manual_Europe_M9A891_it

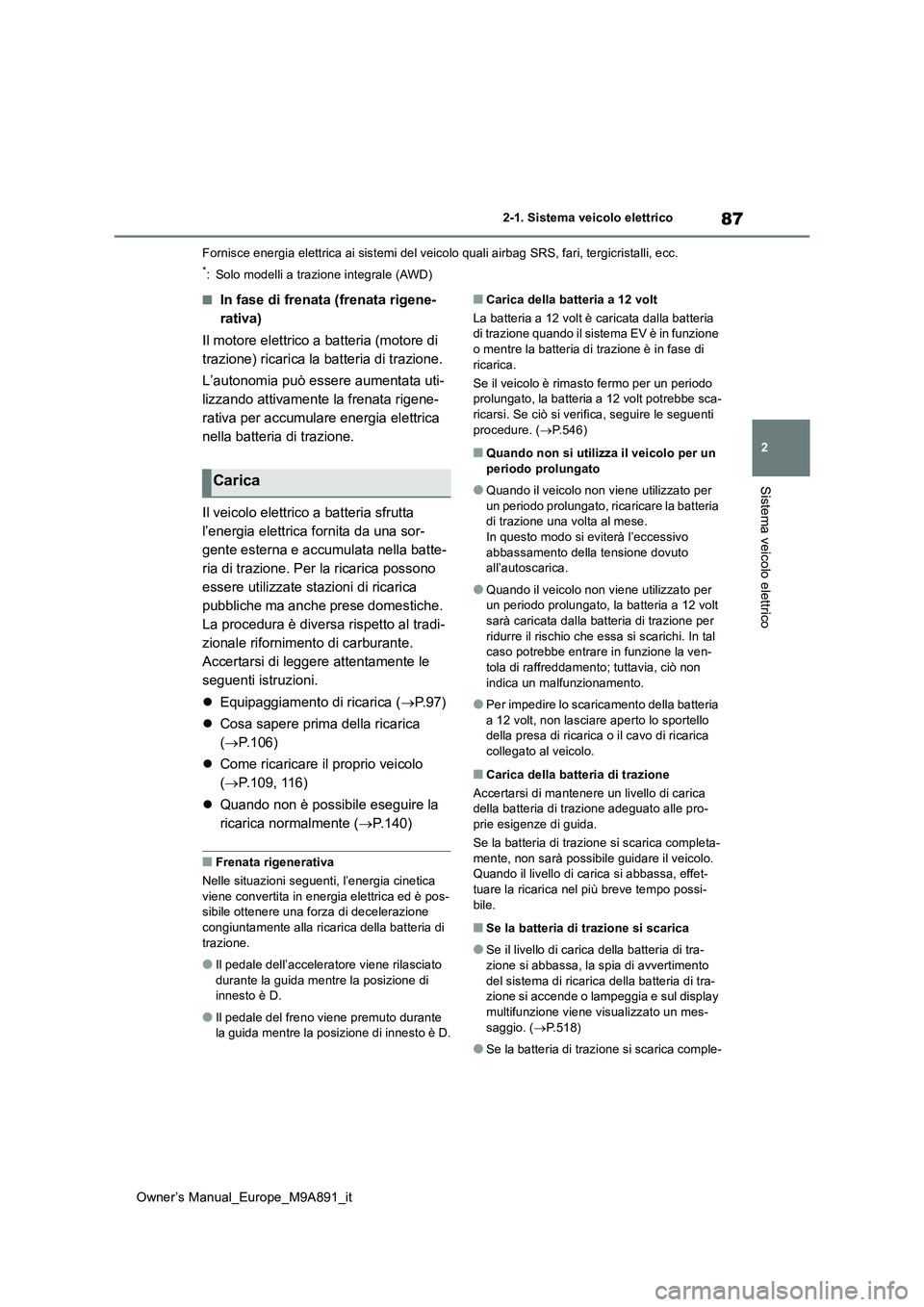

2-1. Sistema veicolo elettrico
Sistema veicolo elettrico
Fornisce energia elettrica ai sistemi del veicolo quali airbag SRS, fari, tergicristalli, ecc.
*: Solo modelli a trazione integrale (AWD)
■In fase di frenata (frenata rigene-
rativa)
Il motore elettrico a batteria (motore di
trazione) ricarica la batteria di trazione.
L’autonomia può essere aumentata uti-
lizzando attivamente la frenata rigene-
rativa per accumulare energia elettrica
nella batteria di trazione.
Il veicolo elettrico a batteria sfrutta
l’energia elettrica fornita da una sor-
gente esterna e accumulata nella batte-
ria di trazione. Per la ricarica possono
essere utilizzate stazioni di ricarica
pubbliche ma anche prese domestiche.
La procedura è diversa rispetto al tradi-
zionale rifornimento di carburante.
Accertarsi di leggere attentamente le
seguenti istruzioni.
 Equipaggiamento di ricarica (P. 9 7 )
 Cosa sapere prima della ricarica
( P.106)
 Come ricaricare il proprio veicolo
( P.109, 116)
 Quando non è possibile eseguire la
ricarica normalmente ( P.140)
■Frenata rigenerativa
Nelle situazioni seguenti, l’energia cinetica viene convertita in energia elettrica ed è pos-sibile ottenere una forza di decelerazione
congiuntamente alla ricarica della batteria di trazione.
●Il pedale dell’acceleratore viene rilasciato durante la guida mentre la posizione di innesto è D.
●Il pedale del freno viene premuto durante la guida mentre la posizione di innesto è D.
■Carica della batteria a 12 volt
La batteria a 12 volt è caricata dalla batteria di trazione quando il sistema EV è in funzione o mentre la batteria di trazione è in fase di
ricarica.
Se il veicolo è rimasto fermo per un periodo prolungato, la batteria a 12 volt potrebbe sca-ricarsi. Se ciò si verifica, seguire le seguenti
procedure. ( P.546)
■Quando non si utilizza il veicolo per un periodo prolungato
●Quando il veicolo non viene utilizzato per un periodo prolungato, ricaricare la batteria di trazione una volta al mese.
In questo modo si eviterà l’eccessivo abbassamento della tensione dovuto all’autoscarica.
●Quando il veicolo non viene utilizzato per un periodo prolungato, la batteria a 12 volt
sarà caricata dalla batteria di trazione per ridurre il rischio che essa si scarichi. In tal caso potrebbe entrare in funzione la ven-
tola di raffreddamento; tuttavia, ciò non indica un malfunzionamento.
●Per impedire lo scaricamento della batteria a 12 volt, non lasciare aperto lo sportello della presa di ricarica o il cavo di ricarica
collegato al veicolo.
■Carica della batteria di trazione
Accertarsi di mantenere un livello di carica della batteria di trazione adeguato alle pro-prie esigenze di guida.
Se la batteria di trazione si scarica completa-
mente, non sarà possibile guidare il veicolo. Quando il livello di carica si abbassa, effet-tuare la ricarica nel più breve tempo possi-
bile.
■Se la batteria di trazione si scarica
●Se il livello di carica della batteria di tra-
zione si abbassa, la spia di avvertimento del sistema di ricarica della batteria di tra-zione si accende o lampeggia e sul display
multifunzione viene visualizzato un mes- saggio. ( P.518)
●Se la batteria di trazione si scarica comple-
Carica

93
2
Owner’s Manual_Europe_M9A891_it
2-1. Sistema veicolo elettrico
Sistema veicolo elettrico
Quando viene rilevato un impatto di un
determinato livello dal sensore d’urto, il
sistema di interruzione di emergenza
interrompe la corrente ad alta tensione.
Se si attiva il sistema di interruzione di
emergenza, non sarà possibile riav-
viare il veicolo. Per riavviare il sistema
EV contattare un qualsiasi concessio-
nario autorizzato Toyota o officina, o un
altro professionista adeguatamente
qualificato e attrezzato.
Quando nel sistema EV si verifica un
malfunzionamento oppure quando
viene eseguita un’operazione non cor-
retta, compare automaticamente un
messaggio.
Se sul display multifunzione compare
un messaggio di avvertimento, leggere
il messaggio e seguire le istruzioni.
( P.149, 524)
■Se si accende una spia di avvertimento, viene visualizzato un messaggio di
avvertimento oppure se la batteria a 12 Volt è scollegata
Il sistema EV potrebbe non avviarsi.
In questo caso, cercare di riavviare il sistema. Se l’indicatore “READY” non si
accende, contattare un qualsiasi concessio- nario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
AVVISO
■Attenzione durante la guida
●Prestare particolare attenzione alla
zona circostante il veicolo. Dato che il motore non emette alcun rumore, i pedoni, i ciclisti o le altre persone e vei-
coli presenti nelle vicinanze potrebbero non accorgersi che il veicolo sta par-tendo o si sta avvicinando, pertanto si
raccomanda di prestare ancora più attenzione durante la guida. Quindi, pre-stare la massima attenzione durante la
guida anche se il sistema di avverti- mento acustico del veicolo è attivo.
●Se l’area sotto il pavimento del veicolo
subisce un forte impatto durante la guida, arrestare il veicolo in un luogo sicuro e verificare l’area circostante il
veicolo. Se la batteria di trazione è dan- neggiata o in caso di perdita, potrebbe verificarsi un incendio. Non toccare il
veicolo e contattare immediatamente un qualsiasi concessionario autorizzato Toyota o officina, o un altro professioni-
sta adeguatamente qualificato e attrez- zato.Anche se non sono presenti danni
apparenti sotto il pavimento, la batteria di trazione potrebbe essere danneg-
giata. Se il veicolo ha subito un impatto sotto il pianale, far controllare la batteria di trazione da un qualsiasi concessiona-
rio autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
■Modifiche
Non apportare modifiche che riducano l’altezza del veicolo. La batteria di trazione sotto il pavimento del veicolo potrebbe
entrare in contatto con il fondo stradale se il veicolo viene ribassato. Se la batteria di trazione è danneggiata, si potrebbe verifi-
care un incendio, con conseguenti lesioni gravi o mortali.
Sistema di interruzione di
emergenza
Messaggio di avvertimento

96
Owner’s Manual_Europe_M9A891_it
2-1. Sistema veicolo elettrico
Il valore è basato sulla stima del livello
di prestazioni di guida potenzialmente
fornibili sulla base della carica rima-
nente della batteria di trazione, dello
stato della batteria stessa, della tempe-
ratura esterna, ecc. ed è visualizzato
sul display multifunzione. ( P.160)
Quando la temperatura esterna è
bassa, la potenza della batteria di tra-
zione potrebbe essere inferiore e
garantire una minore autonomia. Tutta-
via, ciò non indica un malfunziona-
mento. Caricare la batteria di trazione
prima del solito.
La distanza percorribile varia notevol-
mente a seconda dello stile di guida,
delle condizioni della strada e meteoro-
logiche, della temperatura esterna,
delle condizioni d’uso dei componenti
elettrici e del numero di occupanti.
Eseguendo le operazioni sotto ripor-
tate è possibile aumentare la distanza
percorribile:
 Mantenere la distanza di sicurezza
dal veicolo che precede ed evitare
accelerazioni e decelerazioni non
necessarie
 Accelerare e decelerare nella
maniera più graduale possibile
 Guidare a velocità moderata,
quando possibile, e mantenere una
velocità costante
 Impostare una temperatura mode-
rata nell’impianto di condiziona-
mento ed evitare l’uso eccessivo
delle funzioni di riscaldamento e raf-
freddamento.
 Utilizzare pneumatici delle dimen-
sioni indicate e mantenere la pres-
sione specificata
 Non caricare eccessivamente il vei-
colo
I seguenti elementi indicano che la rica-
rica è stata completata correttamente.
 La spia di ricarica si spegne
 Sul display multifunzione compare
“Ricarica completata” quando la
porta del guidatore viene aperta
mentre l’interruttore POWER è
spento. ( P.105)
Indipendentemente dalla fonte di ali-
mentazione o dall’attivazione della fun-
zione di programmazione della ricarica,
la ricarica è completata se è possibile
confermare quanto sopra.
Messaggi relativi alla ricarica: P. 1 4 9
Autonomia
L’autonomia visualizzata sul
display multifunzione, ecc. indica
una distanza percorribile indica-
tiva. L’effettiva distanza potrebbe
differire dal valore visualizzato.
Valore visualizzato
Consigli per estendere l’auto-
nomia
Visualizzazione della ricarica
completata
