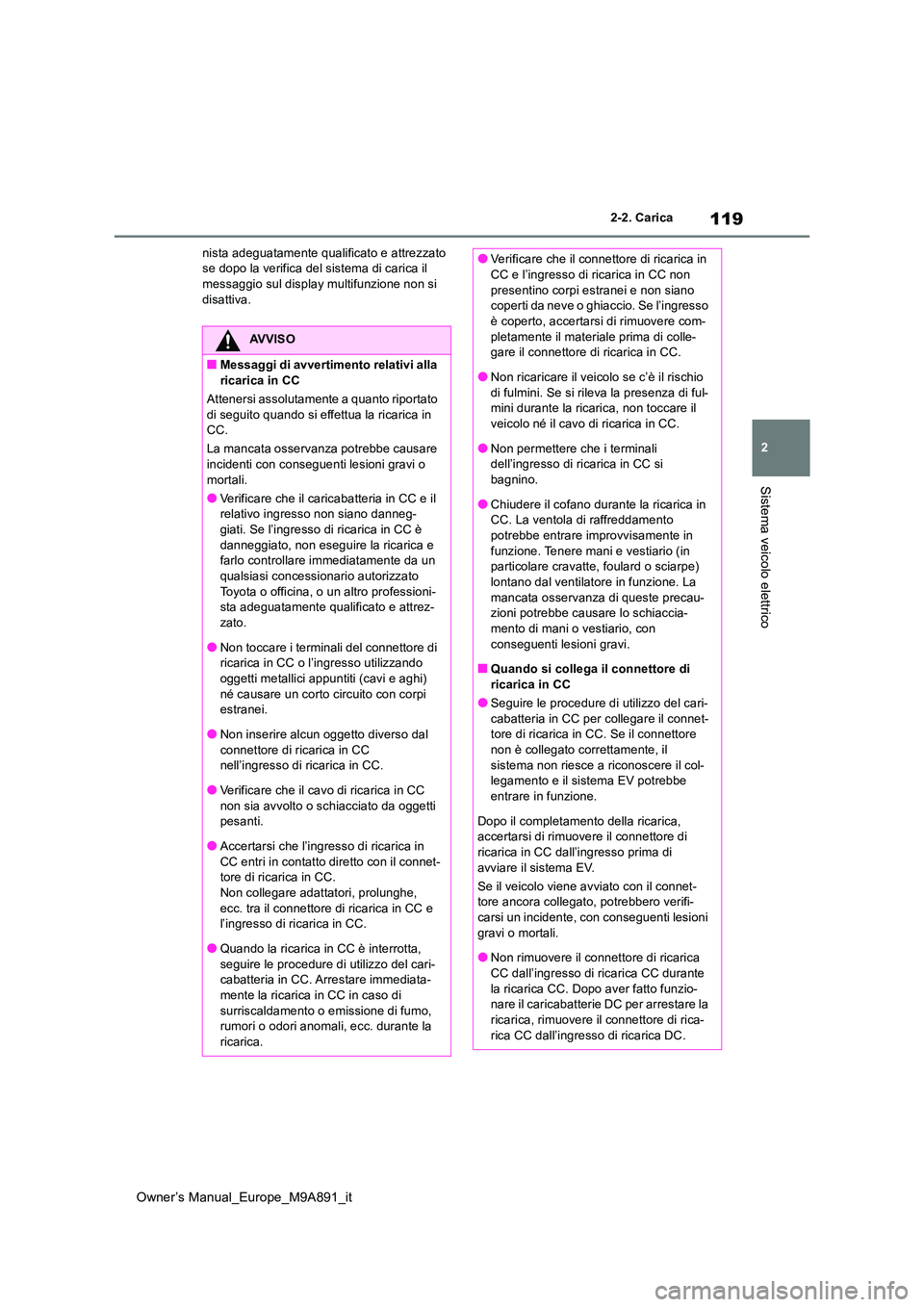

2-2. Carica
Sistema veicolo elettrico
nista adeguatamente qualificato e attrezzato se dopo la verifica del sistema di carica il messaggio sul display multifunzione non si
disattiva.
AVVISO
■Messaggi di avvertimento relativi alla ricarica in CC
Attenersi assolutamente a quanto riportato
di seguito quando si effettua la ricarica in CC.
La mancata osservanz a potrebbe causare incidenti con conseguenti lesioni gravi o
mortali.
●Verificare che il caricabatteria in CC e il relativo ingresso non siano danneg-giati. Se l’ingresso di ricarica in CC è
danneggiato, non eseguire la ricarica e farlo controllare immediatamente da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professioni- sta adeguatamente qualificato e attrez-zato.
●Non toccare i terminali del connettore di ricarica in CC o l’ingresso utilizzando oggetti metallici appuntiti (cavi e aghi)
né causare un corto circuito con corpi estranei.
●Non inserire alcun oggetto diverso dal connettore di ricarica in CC nell’ingresso di ricarica in CC.
●Verificare che il cavo di ricarica in CC non sia avvolto o schiacciato da oggetti pesanti.
●Accertarsi che l’ingresso di ricarica in CC entri in contatto diretto con il connet-tore di ricarica in CC.
Non collegare adattatori, prolunghe, ecc. tra il connettore di ricarica in CC e l’ingresso di ricarica in CC.
●Quando la ricarica in CC è interrotta, seguire le procedure di utilizzo del cari-cabatteria in CC. Arrestare immediata-
mente la ricarica in CC in caso di surriscaldamento o emissione di fumo, rumori o odori anomali, ecc. durante la
ricarica.
●Verificare che il connettore di ricarica in CC e l’ingresso di ricarica in CC non
presentino corpi estranei e non siano coperti da neve o ghiaccio. Se l’ingresso è coperto, accertarsi di rimuovere com-
pletamente il materiale prima di colle- gare il connettore di ricarica in CC.
●Non ricaricare il veicolo se c’è il rischio
di fulmini. Se si rileva la presenza di ful- mini durante la ricarica, non toccare il veicolo né il cavo di ricarica in CC.
●Non permettere che i terminali dell’ingresso di ricarica in CC si bagnino.
●Chiudere il cofano durante la ricarica in CC. La ventola di raffreddamento potrebbe entrare improvvisamente in
funzione. Tenere mani e vestiario (in particolare cravatte, foulard o sciarpe) lontano dal ventilatore in funzione. La
mancata osservanza di queste precau- zioni potrebbe causare lo schiaccia-mento di mani o vestiario, con
conseguenti lesioni gravi.
■Quando si collega il connettore di ricarica in CC
●Seguire le procedure di utilizzo del cari-
cabatteria in CC per collegare il connet- tore di ricarica in CC. Se il connettore non è collegato correttamente, il
sistema non riesce a riconoscere il col- legamento e il sistema EV potrebbe entrare in funzione.
Dopo il completamento della ricarica, accertarsi di rimuovere il connettore di ricarica in CC dall’ingresso prima di
avviare il sistema EV.
Se il veicolo viene avviato con il connet- tore ancora collegato, potrebbero verifi-carsi un incidente, con conseguenti lesioni
gravi o mortali.
●Non rimuovere il connettore di ricarica CC dall’ingresso di ricarica CC durante
la ricarica CC. Dopo aver fatto funzio- nare il caricabatterie DC per arrestare la ricarica, rimuovere il connettore di rica-
rica CC dall’ingresso di ricarica DC.

121
2
Owner’s Manual_Europe_M9A891_it

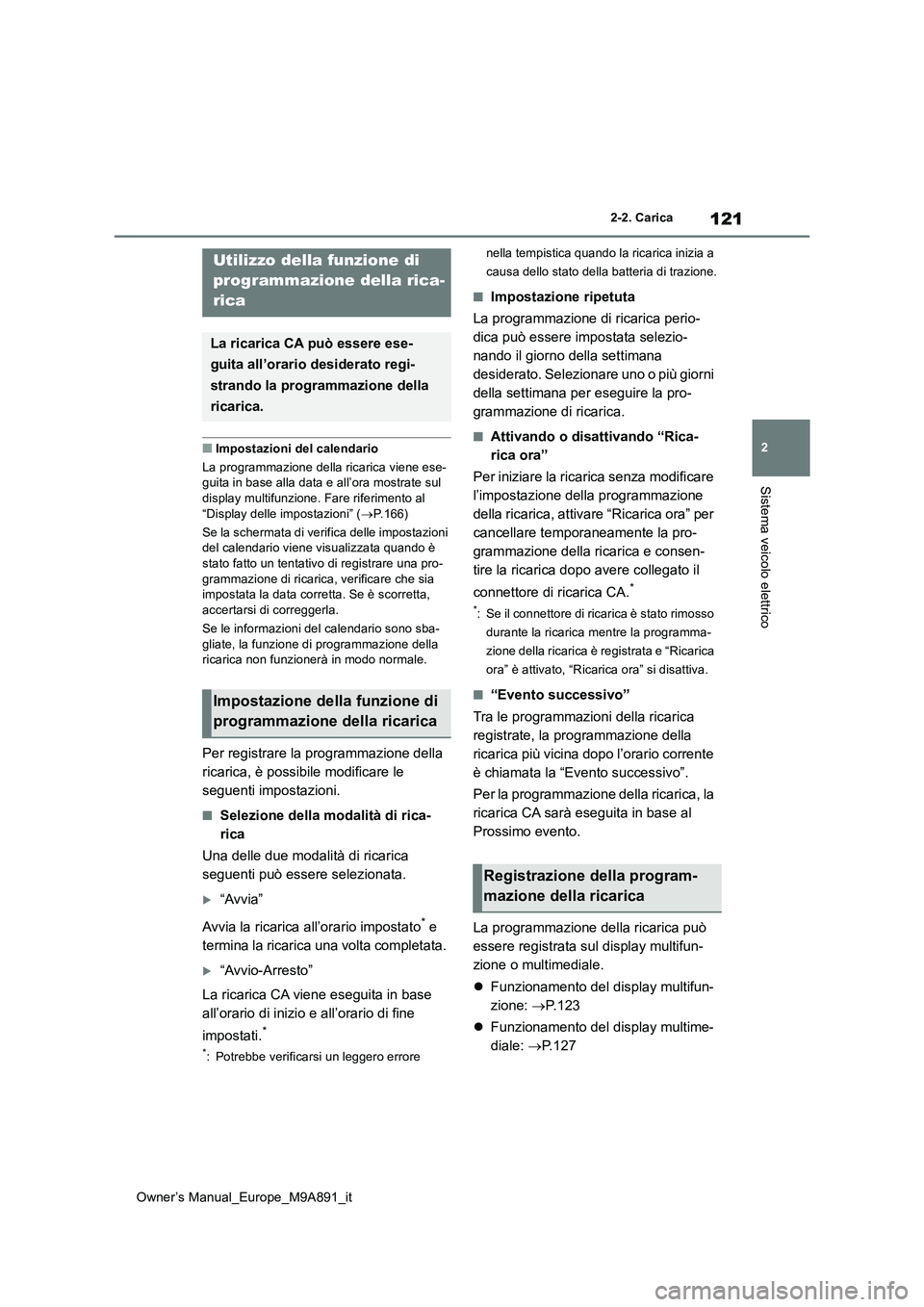

2-2. Carica
Sistema veicolo elettrico
■Impostazioni del calendario
La programmazione della ricarica viene ese- guita in base alla data e all’ora mostrate sul display multifunzione. Fare riferimento al
“Display delle impostazioni” ( P.166)
Se la schermata di verifica delle impostazioni del calendario viene visualizzata quando è stato fatto un tentativo di registrare una pro-
grammazione di ricarica, verificare che sia impostata la data corretta. Se è scorretta, accertarsi di correggerla.
Se le informazioni del calendario sono sba-
gliate, la funzione di programmazione della ricarica non funzionerà in modo normale.
Per registrare la programmazione della
ricarica, è possibile modificare le
seguenti impostazioni.
■Selezione della modalità di rica-
rica
Una delle due modalità di ricarica
seguenti può essere selezionata.
“Avvia”
Avvia la ricarica all’orario impostato* e
termina la ricarica una volta completata.
“Avvio-Arresto”
La ricarica CA viene eseguita in base
all’orario di inizio e all’orario di fine
impostati.*
*: Potrebbe verificarsi un leggero errore
nella tempistica quando la ricarica inizia a
causa dello stato della batteria di trazione.
■Impostazione ripetuta
La programmazione di ricarica perio-
dica può essere impostata selezio-
nando il giorno della settimana
desiderato. Selezionare uno o più giorni
della settimana per eseguire la pro-
grammazione di ricarica.
■Attivando o disattivando “Rica-
rica ora”
Per iniziare la ricarica senza modificare
l’impostazione della programmazione
della ricarica, attivare “Ricarica ora” per
cancellare temporaneamente la pro-
grammazione della ricarica e consen-
tire la ricarica dopo avere collegato il
connettore di ricarica CA.*
*: Se il connettore di ricarica è stato rimosso
durante la ricarica mentre la programma-
zione della ricarica è registrata e “Ricarica
ora” è attivato, “Ricarica ora” si disattiva.
■“Evento successivo”
Tra le programmazioni della ricarica
registrate, la programmazione della
ricarica più vicina dopo l’orario corrente
è chiamata la “Evento successivo”.
Per la programmazione della ricarica, la
ricarica CA sarà eseguita in base al
Prossimo evento.
La programmazione della ricarica può
essere registrata sul display multifun-
zione o multimediale.
 Funzionamento del display multifun-
zione: P. 1 2 3
 Funzionamento del display multime-
diale: P.127
Utilizzo della funzione di
programmazione della rica-
rica
La ricarica CA può essere ese-
guita all’orario desiderato regi-
strando la programmazione della
ricarica.
Impostazione della funzione di
programmazione della ricarica
Registrazione della program-
mazione della ricarica

123
2
Owner’s Manual_Europe_M9A891_it

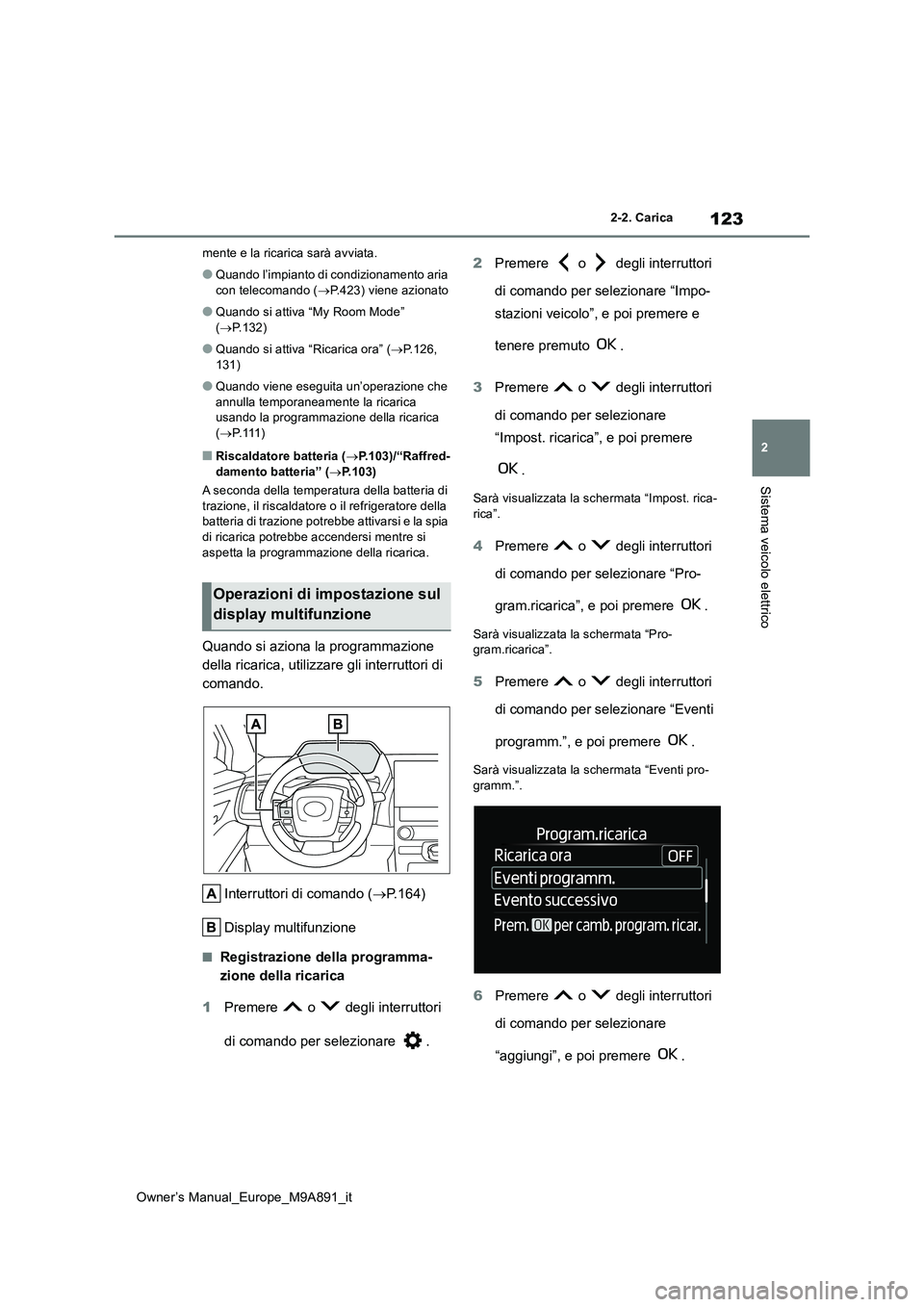

2-2. Carica
Sistema veicolo elettrico
mente e la ricarica sarà avviata.
●Quando l’impianto di condizionamento aria
con telecomando ( P.423) viene azionato
●Quando si attiva “My Room Mode”
( P.132)
●Quando si attiva “Ricarica ora” (P.126,
131)
●Quando viene eseguita un’operazione che
annulla temporaneamente la ricarica usando la programmazione della ricarica ( P. 1 1 1 )
■Riscaldatore batteria (P.103)/“Raffred-
damento batteria” ( P.103)
A seconda della temperatura della batteria di trazione, il riscaldatore o il refrigeratore della batteria di trazione potrebbe attivarsi e la spia
di ricarica potrebbe accendersi mentre si aspetta la programmazione della ricarica.
Quando si aziona la programmazione
della ricarica, utilizzare gli interruttori di
comando.
Interruttori di comando ( P.164)
Display multifunzione
■Registrazione della programma-
zione della ricarica
1 Premere o degli interruttori
di comando per selezionare .
2 Premere o degli interruttori
di comando per selezionare “Impo-
stazioni veicolo”, e poi premere e
tenere premuto .
3 Premere o degli interruttori
di comando per selezionare
“Impost. ricarica”, e poi premere
.
Sarà visualizzata la schermata “Impost. rica- rica”.
4 Premere o degli interruttori
di comando per selezionare “Pro-
gram.ricarica”, e poi premere .
Sarà visualizzata la schermata “Pro- gram.ricarica”.
5 Premere o degli interruttori
di comando per selezionare “Eventi
programm.”, e poi premere .
Sarà visualizzata la schermata “Eventi pro-
gramm.”.
6 Premere o degli interruttori
di comando per selezionare
“aggiungi”, e poi premere .
Operazioni di impostazione sul
display multifunzione

126
Owner’s Manual_Europe_M9A891_it

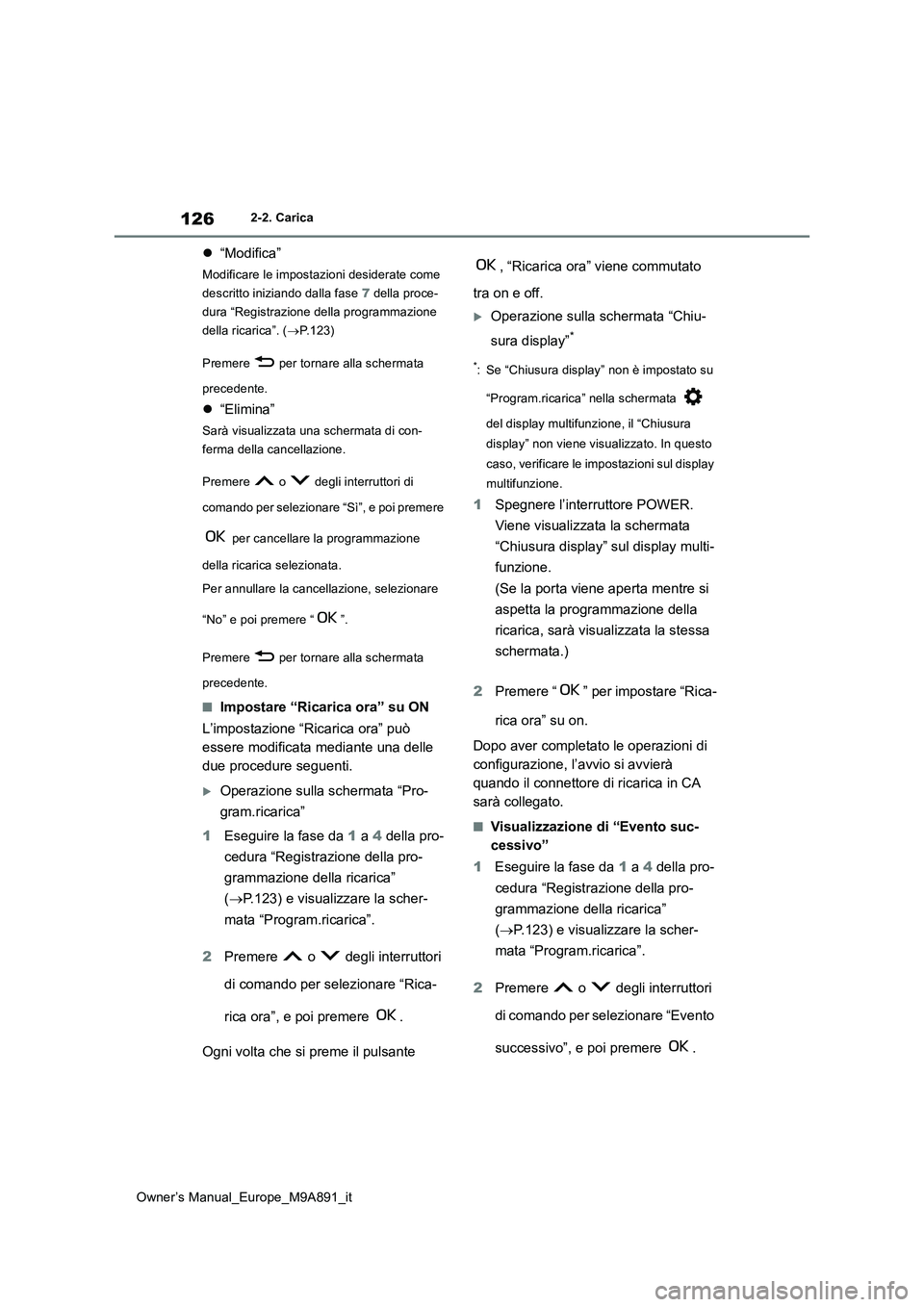

2-2. Carica
“Modifica”
Modificare le impostazioni desiderate come
descritto iniziando dalla fase 7 della proce-
dura “Registrazione della programmazione
della ricarica”. ( P.123)
Premere per tornare alla schermata
precedente.
 “Elimina”
Sarà visualizzata una schermata di con-
ferma della cancellazione.
Premere o degli interruttori di
comando per selezionare “Sì”, e poi premere
per cancellare la programmazione
della ricarica selezionata.
Per annullare la cancellazione, selezionare
“No” e poi premere “ ”.
Premere per tornare alla schermata
precedente.
■Impostare “Ricarica ora” su ON
L’impostazione “Ricarica ora” può
essere modificata mediante una delle
due procedure seguenti.
Operazione sulla schermata “Pro-
gram.ricarica”
1 Eseguire la fase da 1 a 4 della pro-
cedura “Registrazione della pro-
grammazione della ricarica”
( P.123) e visualizzare la scher-
mata “Program.ricarica”.
2 Premere o degli interruttori
di comando per selezionare “Rica-
rica ora”, e poi premere .
Ogni volta che si preme il pulsante
, “Ricarica ora” viene commutato
tra on e off.
Operazione sulla schermata “Chiu-
sura display”*
*: Se “Chiusura display” non è impostato su
“Program.ricarica” nella schermata
del display multifunzione, il “Chiusura
display” non viene visualizzato. In questo
caso, verificare le impostazioni sul display
multifunzione.
1 Spegnere l’interruttore POWER.
Viene visualizzata la schermata
“Chiusura display” sul display multi-
funzione.
(Se la porta viene aperta mentre si
aspetta la programmazione della
ricarica, sarà visualizzata la stessa
schermata.)
2 Premere “ ” per impostare “Rica-
rica ora” su on.
Dopo aver completato le operazioni di
configurazione, l’avvio si avvierà
quando il connettore di ricarica in CA
sarà collegato.
■Visualizzazione di “Evento suc-
cessivo”
1 Eseguire la fase da 1 a 4 della pro-
cedura “Registrazione della pro-
grammazione della ricarica”
( P.123) e visualizzare la scher-
mata “Program.ricarica”.
2 Premere o degli interruttori
di comando per selezionare “Evento
successivo”, e poi premere .

127
2
Owner’s Manual_Europe_M9A891_it

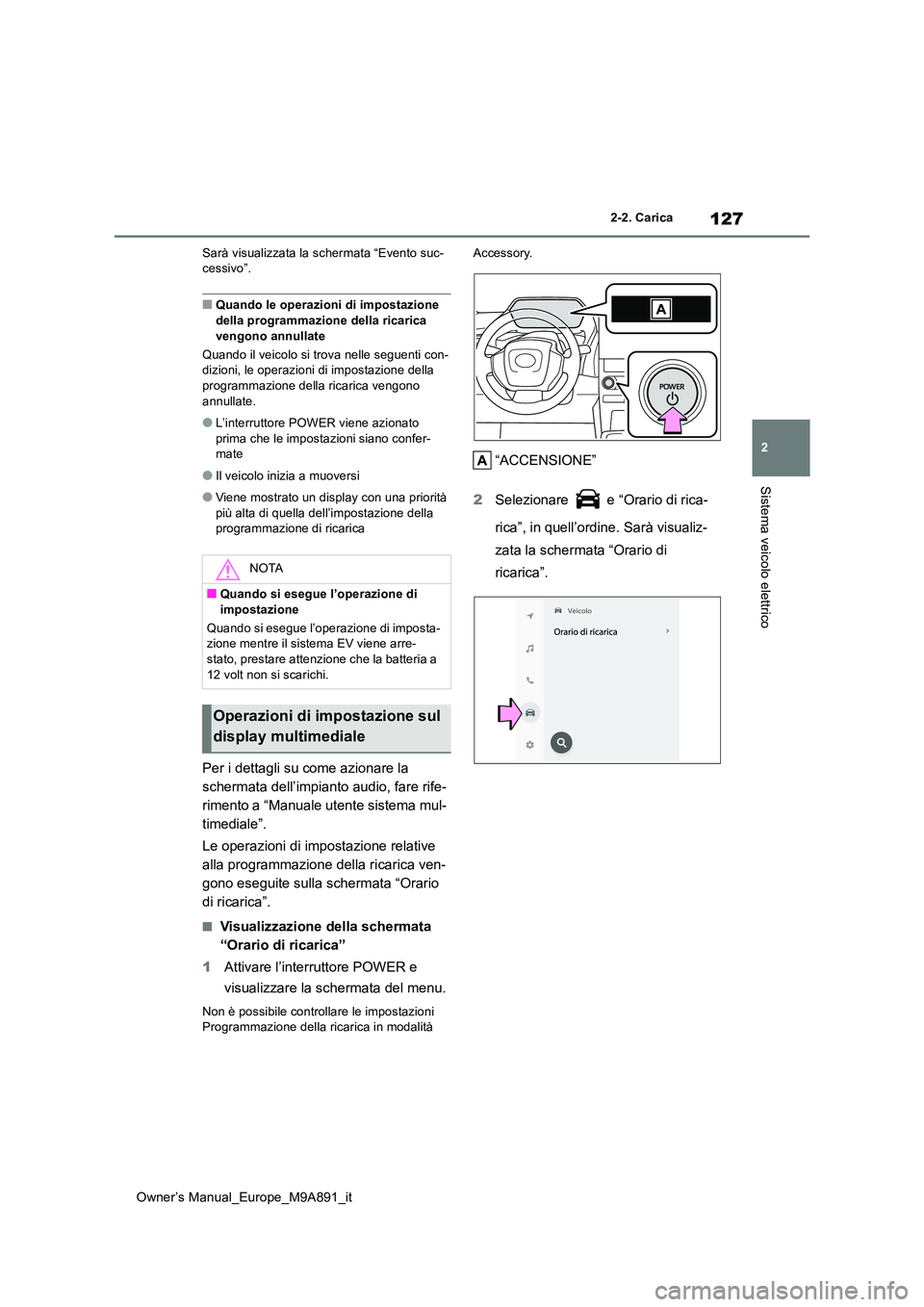

2-2. Carica
Sistema veicolo elettrico
Sarà visualizzata la schermata “Evento suc- cessivo”.
■Quando le operazioni di impostazione della programmazione della ricarica
vengono annullate
Quando il veicolo si trova nelle seguenti con- dizioni, le operazioni di impostazione della programmazione della ricarica vengono
annullate.
●L’interruttore POWER viene azionato
prima che le imposta zioni siano confer- mate
●Il veicolo inizia a muoversi
●Viene mostrato un display con una priorità
più alta di quella dell’impostazione della programmazione di ricarica
Per i dettagli su come azionare la
schermata dell’impianto audio, fare rife-
rimento a “Manuale utente sistema mul-
timediale”.
Le operazioni di impostazione relative
alla programmazione della ricarica ven-
gono eseguite sulla schermata “Orario
di ricarica”.
■Visualizzazione della schermata
“Orario di ricarica”
1 Attivare l’interruttore POWER e
visualizzare la schermata del menu.
Non è possibile controllare le impostazioni Programmazione della ricarica in modalità
Accessory.
“ACCENSIONE”
2 Selezionare e “Orario di rica-
rica”, in quell’ordine. Sarà visualiz-
zata la schermata “Orario di
ricarica”.NOTA
■Quando si esegue l’operazione di
impostazione
Quando si esegue l’operazione di imposta- zione mentre il sistema EV viene arre-stato, prestare attenzione che la batteria a
12 volt non si scarichi.
Operazioni di impostazione sul
display multimediale

131
2
Owner’s Manual_Europe_M9A891_it

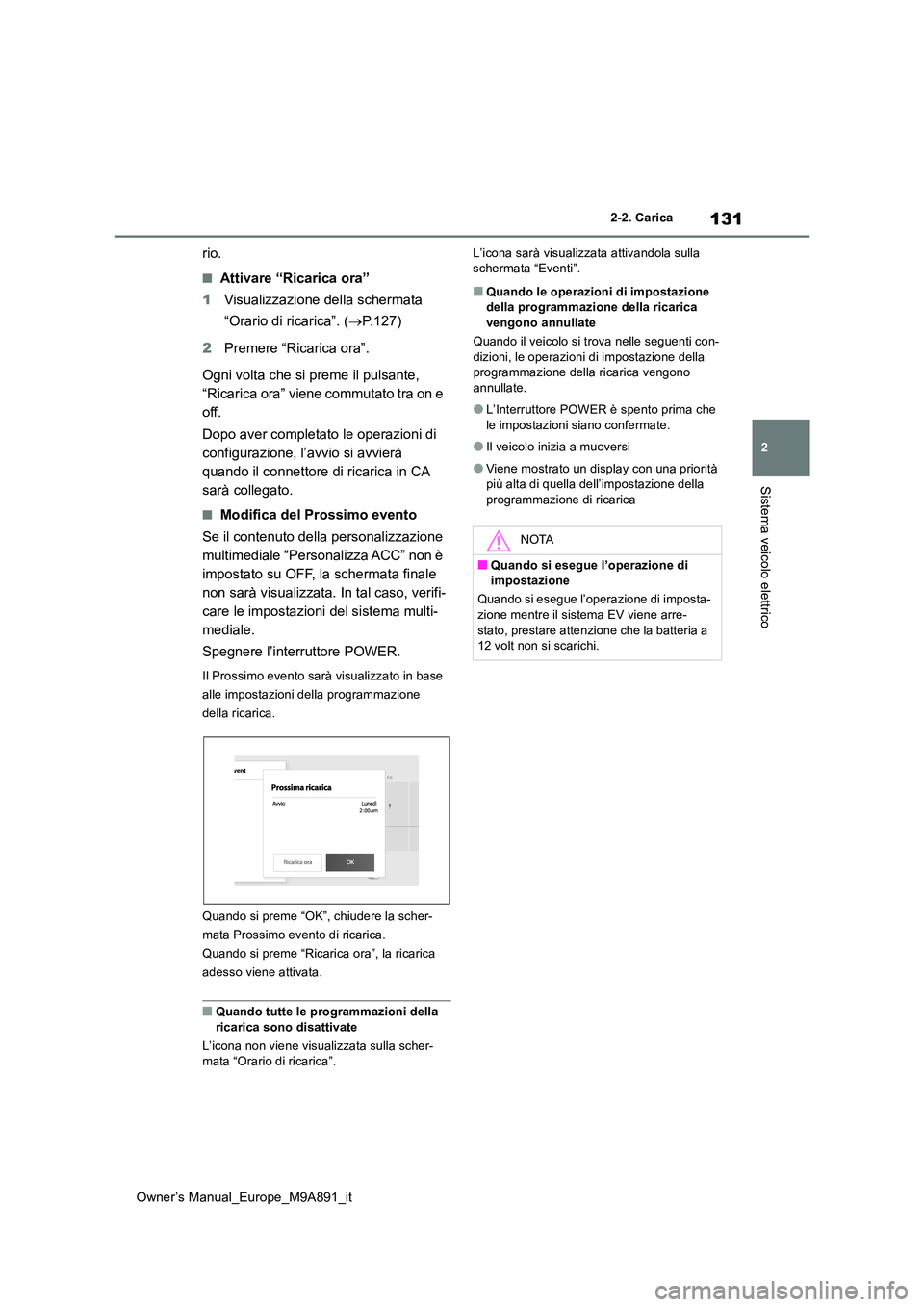

2-2. Carica
Sistema veicolo elettrico
rio.
■Attivare “Ricarica ora”
1 Visualizzazione della schermata
“Orario di ricarica”. ( P.127)
2 Premere “Ricarica ora”.
Ogni volta che si preme il pulsante,
“Ricarica ora” viene commutato tra on e
off.
Dopo aver completato le operazioni di
configurazione, l’avvio si avvierà
quando il connettore di ricarica in CA
sarà collegato.
■Modifica del Prossimo evento
Se il contenuto della personalizzazione
multimediale “Personalizza ACC” non è
impostato su OFF, la schermata finale
non sarà visualizzata. In tal caso, verifi-
care le impostazioni del sistema multi-
mediale.
Spegnere l’interruttore POWER.
Il Prossimo evento sarà visualizzato in base
alle impostazioni della programmazione
della ricarica.
Quando si preme “OK”, chiudere la scher-
mata Prossimo evento di ricarica.
Quando si preme “Ricarica ora”, la ricarica
adesso viene attivata.
■Quando tutte le programmazioni della
ricarica sono disattivate
L’icona non viene visualizzata sulla scher- mata “Orario di ricarica”.
L’icona sarà visualizzata attivandola sulla schermata “Eventi”.
■Quando le operazioni di impostazione della programmazione della ricarica
vengono annullate
Quando il veicolo si trova nelle seguenti con- dizioni, le operazioni di impostazione della programmazione della ricarica vengono
annullate.
●L’Interruttore POWER è spento prima che
le impostazioni siano confermate.
●Il veicolo inizia a muoversi
●Viene mostrato un display con una priorità più alta di quella dell’impostazione della
programmazione di ricarica
NOTA
■Quando si esegue l’operazione di impostazione
Quando si esegue l’operazione di imposta-
zione mentre il sistema EV viene arre- stato, prestare attenzione che la batteria a 12 volt non si scarichi.

132
Owner’s Manual_Europe_M9A891_it
2-2. Carica
1Collegare il cavo di ricarica al vei-
colo per avviare la ricarica.
Ricarica in CA: P.109
Ricarica in CC: P. 1 1 6
2Portare l’interruttore POWER su ON
durante la ricarica.

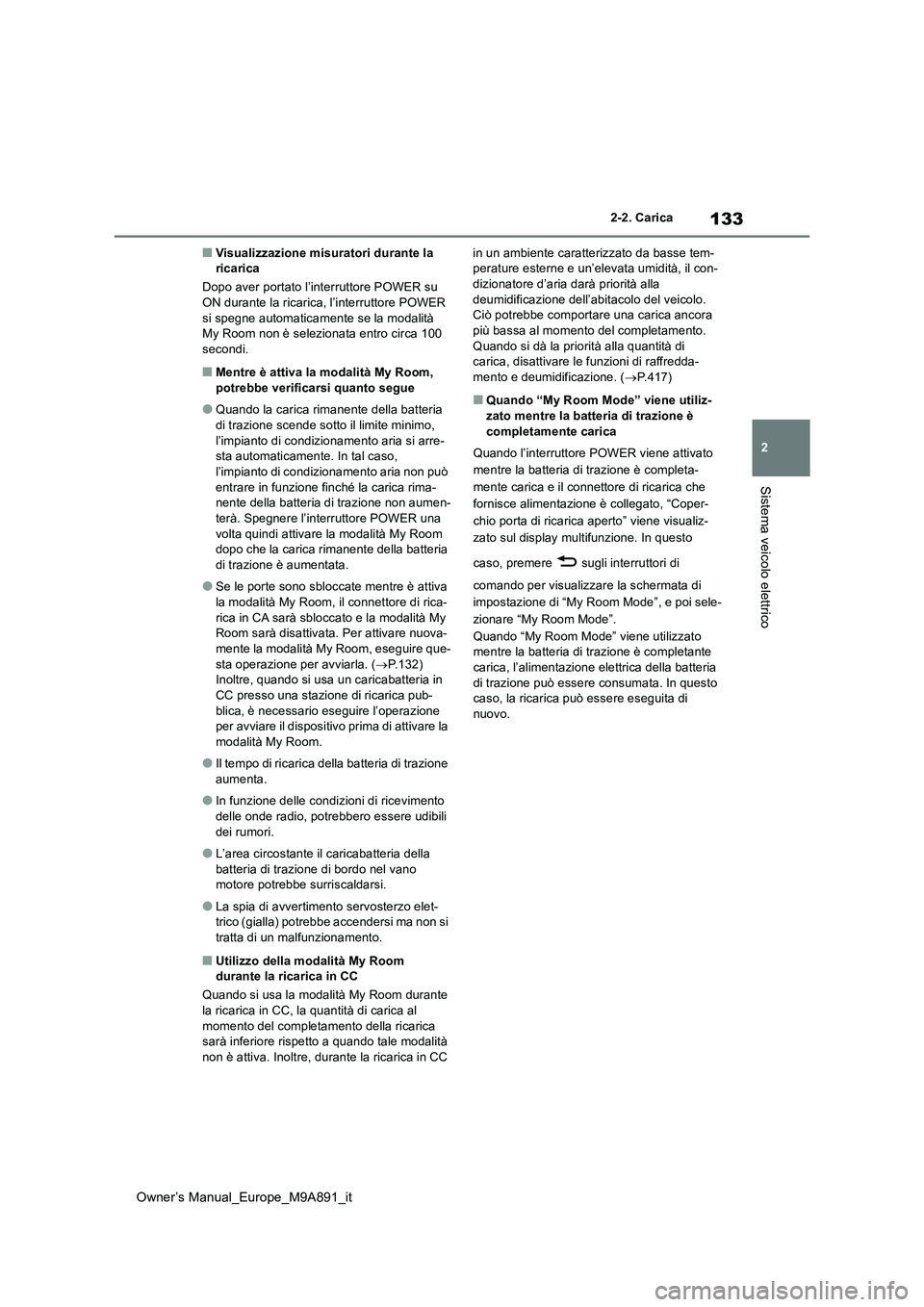

Le impostazioni della modalità My Room sono visualizzate automaticamente sul display multifunzione.
3 Azionare gli interruttori di comando
per selezionare “Sì” e quindi pre-
mere “OK”.
La modalità My Room si avvia ed è possibile
usare l’impianto di condizionamento aria, l’impianto audio, ecc.
Selezionare “No” e premere “OK” quando la modalità My Room non è in funzione.
Per disattivare la modalità My Room, spe-
gnere l’interruttore POWER.
La modalità My Room si spegne automatica- mente una volta completata la ricarica in CC.
Quando si attiva la modalità My Room,
sul display multifunzione sarà automati-
camente visualizzato il bilanciamento
della potenza elettrica e sarà possibile
verificare il valore approssimativo
(bilancio tra la quantità di elettricità for-
nita ed elettricità consumata) durante il
funzionamento in modalità My Room.
Scarica (-)
Carica (+)
La dimensione del simbolo della freccia
varia in funzione delle quantità di energia ali-
mentata e di consumi di elettricità.
Se il consumo di elettricità è superiore alla
potenza alimentata, il simbolo sarà mag-
giore di .
Se i valori di potenza alimentata e consumo
elettrico sono equivalenti, e saranno
visualizzati delle stesse dimensioni.
■Quando una porta viene sbloccata men- tre si utilizza “My Room Mode”
Il connettore di ricarica si sblocca, la ricarica si interrompe e “My Room Mode” si arresta.
Al fine di utilizzare di nuovo “My Room Mode”, ricollegare il cavo di ricarica CA e ini-ziare “My Room Mode”.
Quando si utilizza “My Room Mode” con una
stazione di ricarica pubblica, l’operazione per iniziare la ricarica utilizzando il caricabatterie può essere richiesta di nuovo prima di ini-
ziare “My Room Mode”.

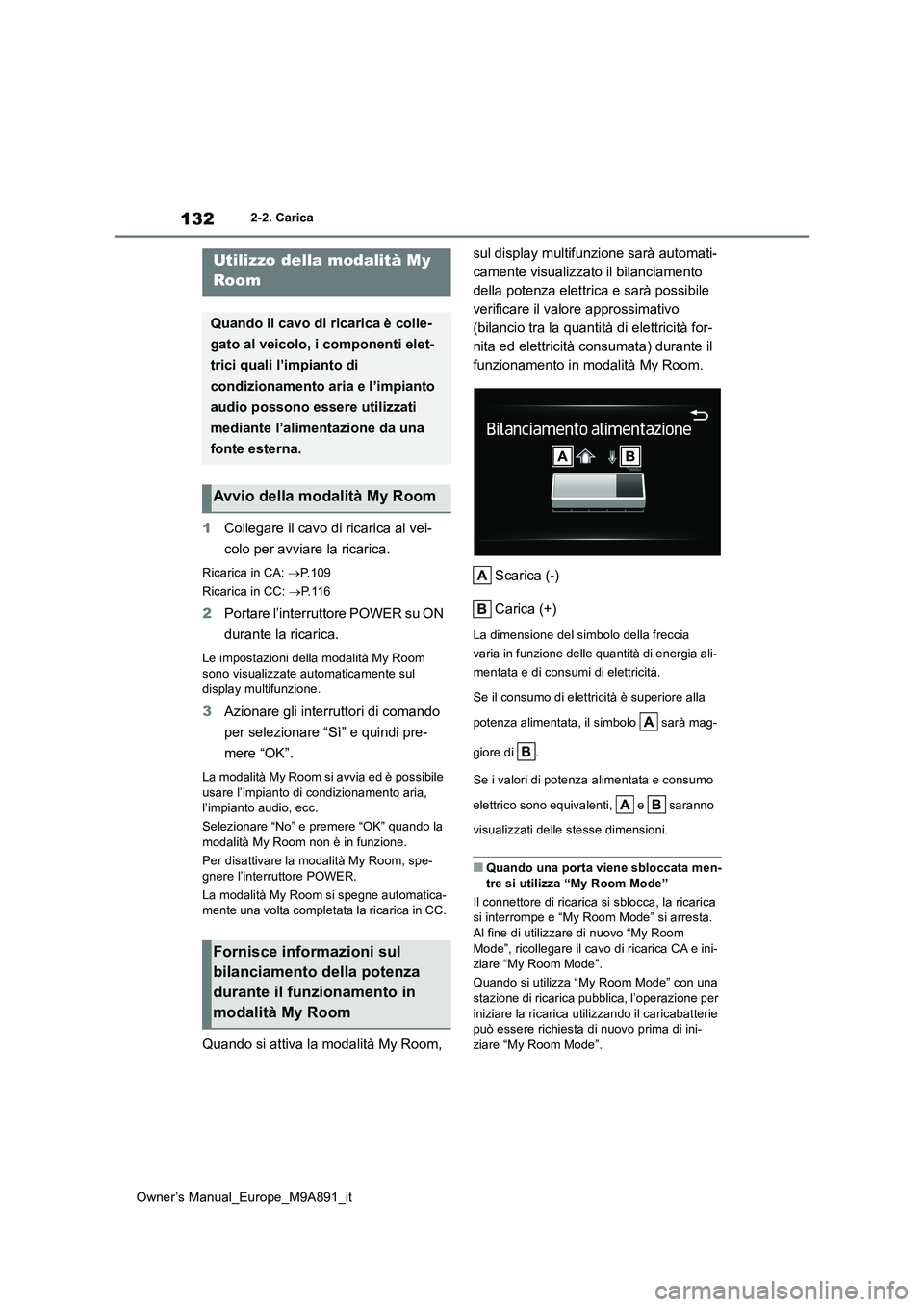

Utilizzo della modalità My
Room
Quando il cavo di ricarica è colle-
gato al veicolo, i componenti elet-
trici quali l’impianto di
condizionamento aria e l’impianto
audio possono essere utilizzati
mediante l’alimentazione da una
fonte esterna.
Avvio della modalità My Room
Fornisce informazioni sul
bilanciamento della potenza
durante il funzionamento in
modalità My Room

133
2
Owner’s Manual_Europe_M9A891_it
2-2. Carica
Sistema veicolo elettrico
■Visualizzazione misuratori durante la ricarica
Dopo aver portato l’interruttore POWER su ON durante la ricarica, l’interruttore POWER
si spegne automaticamente se la modalità My Room non è selezionata entro circa 100 secondi.
■Mentre è attiva la modalità My Room,
potrebbe verificarsi quanto segue
●Quando la carica rimanente della batteria
di trazione scende sotto il limite minimo, l’impianto di condizionamento aria si arre-sta automaticamente. In tal caso,
l’impianto di condizionamento aria non può entrare in funzione finché la carica rima-nente della batteria di trazione non aumen-
terà. Spegnere l’interruttore POWER una volta quindi attivare la modalità My Room dopo che la carica rimanente della batteria
di trazione è aumentata.
●Se le porte sono sbloccate mentre è attiva
la modalità My Room, il connettore di rica- rica in CA sarà sbloccato e la modalità My Room sarà disattivata. Per attivare nuova-
mente la modalità My Room, eseguire que- sta operazione per avviarla. ( P.132) Inoltre, quando si usa un caricabatteria in
CC presso una stazione di ricarica pub- blica, è necessario eseguire l’operazione per avviare il dispositivo prima di attivare la
modalità My Room.
●Il tempo di ricarica della batteria di trazione
aumenta.
●In funzione delle condizioni di ricevimento
delle onde radio, potrebbero essere udibili dei rumori.
●L’area circostante il caricabatteria della batteria di trazione di bordo nel vano motore potrebbe surriscaldarsi.
●La spia di avvertimento servosterzo elet-trico (gialla) potrebbe accendersi ma non si
tratta di un malfunzionamento.
■Utilizzo della modalità My Room durante la ricarica in CC
Quando si usa la modalità My Room durante la ricarica in CC, la quantità di carica al
momento del completamento della ricarica sarà inferiore rispetto a quando tale modalità non è attiva. Inoltre, durante la ricarica in CC
in un ambiente caratterizzato da basse tem- perature esterne e un’elevata umidità, il con-dizionatore d’aria darà priorità alla
deumidificazione dell’abitacolo del veicolo. Ciò potrebbe comportare una carica ancora più bassa al momento del completamento.
Quando si dà la priorità alla quantità di carica, disattivare le funzioni di raffredda-mento e deumidificazione. ( P.417)
■Quando “My Room Mode” viene utiliz-
zato mentre la batteria di trazione è completamente carica
Quando l’interruttore POWER viene attivato
mentre la batteria di trazione è completa-
mente carica e il connettore di ricarica che
fornisce alimentazione è collegato, “Coper-
chio porta di ricarica aperto” viene visualiz-
zato sul display multifunzione. In questo
caso, premere sugli interruttori di
comando per visualizzare la schermata di
impostazione di “My Room Mode”, e poi sele-
zionare “My Room Mode”.
Quando “My Room Mode” viene utilizzato mentre la batteria di trazione è completante carica, l’alimentazione elettrica della batteria
di trazione può essere consumata. In questo caso, la ricarica può essere eseguita di nuovo.
