2023 PEUGEOT EXPERT Manual del propietario (in Spanish)

319
Apéndice

320

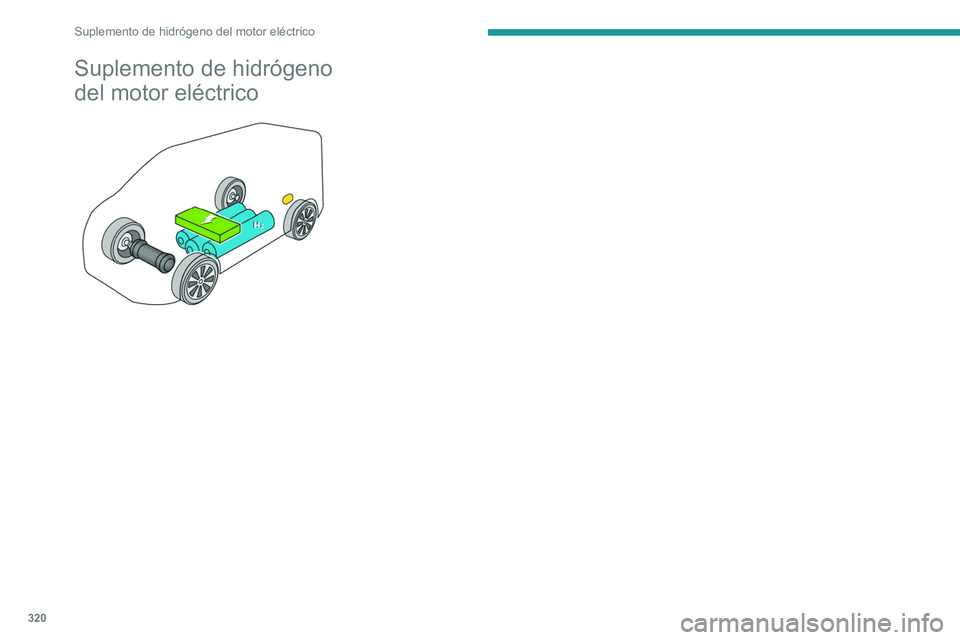

Suplemento de hidrógeno del motor eléctrico
Suplemento de hidrógeno
del motor eléctrico

Introducción
................................. 82
Asientos, sistemas de
seguridad ..................................... 84
Instrumentos y mandos ...............86
Conducción y manejo ..................89
Cuidado del vehículo ...................93
Servicio y mantenimiento ...........100
Datos técnicos ........................... 101
Índice alfabético .........................104

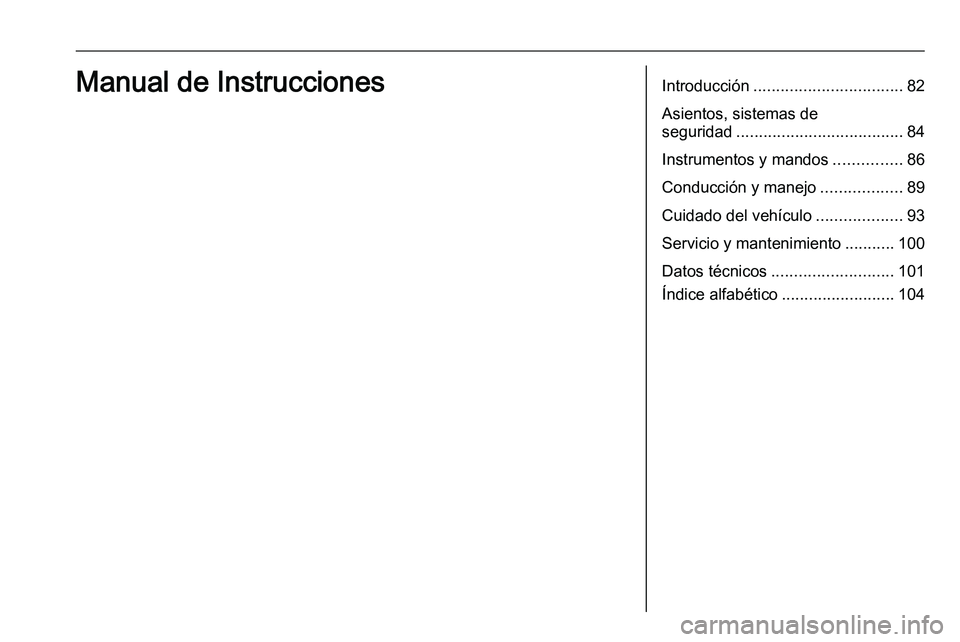

Manual de Instrucciones

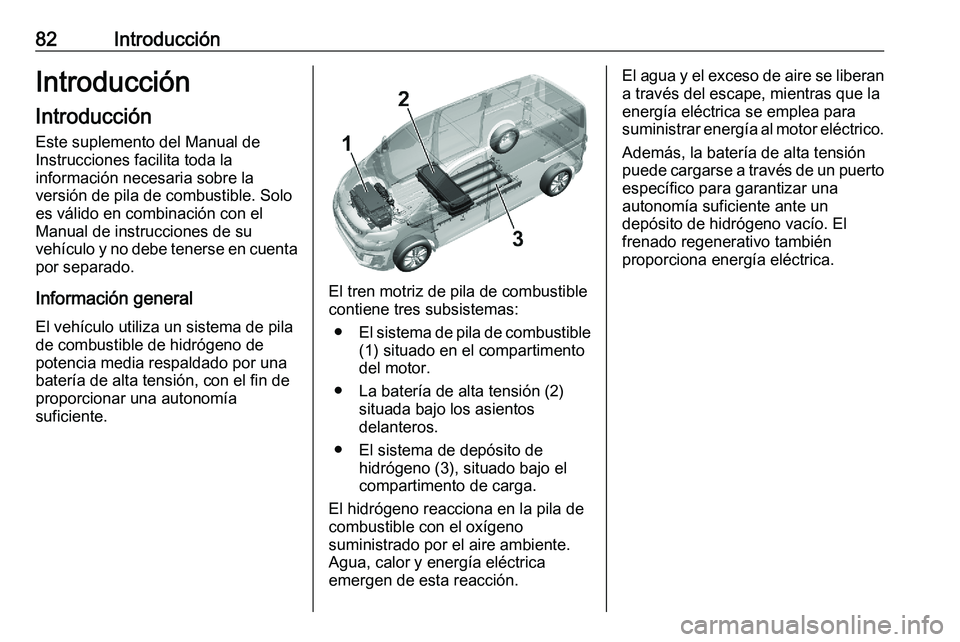

82 Introducción
Introducción Introducción
Este suplemento del Manual de
Instrucciones facilita toda la
información necesaria sobre la
versión de pila de combustible. Solo
es válido en combinación con el
Manual de instrucciones de su
vehículo
y no debe tenerse en cuenta
por separado.
Información general
El vehículo utiliza un sistema de pila
de combustible de hidrógeno de
potencia media respaldado por una
batería de alta tensión, con el fin de
proporcionar una autonomía
suficiente. El tren motriz de pila de combustible
contiene tres subsistemas:
● El

sistema de pila de combustible
(1) situado en el compartimento
del motor.
● La batería de alta tensión (2) situada bajo los asientos
delanteros.
● El sistema de depósito de hidrógeno (3), situado bajo el
compartimento de carga.
El hidrógeno reacciona en la pila de
combustible con el oxígeno
suministrado por el aire ambiente.
Agua, calor y energía eléctrica
emergen de esta reacción. El agua y el exceso de aire se liberan
a través del escape, mientras que la
energía eléctrica se emplea para
suministrar

energía al motor eléctrico.
Además, la batería de alta tensión
puede cargarse a través de un puerto específico para garantizar una
autonomía suficiente ante un
depósito de hidrógeno vacío. El
frenado regenerativo también
proporciona energía eléctrica.

Introducción 83

84 Asientos, sistemas de seguridad
Asientos, sistemas
de seguridad
Sistemas de retención infantil ......84
Posiciones de montaje del sistema de retención infantil .....84 Sistemas de retención
infantil
Posiciones de montaje del
sistema
de retención infantil
Según sea necesario conforme a la
normativa europea, esta tabla
proporciona las opciones para
instalar los asientos infantiles fijados
con el cinturón de seguridad y
universalmente homologados, así
como los asientos infantiles ISOFIX e
i-Size de mayor tamaño sobre las
posiciones de los asientos equipadas
con soportes ISOFIX en el vehículo.
Sí : Adecuado para el montaje de la categoría designada del
sistema de retención infantil.
No : No apto para el montaje de la categoría designada del
sistema de retención infantil.

Asientos, sistemas de seguridad 85
Opciones permitidas par fijar un sistema de retención infantil con un cinturón de seguridad de tres puntos
Categorías de sistemas de retención infantil Asiento del acompañante con el
airbag activado (ON) Asiento del acompañante con
el airbag desactivado (OFF)
Sistema de retención infantil universal con cinturón
1) Sí
2)
3)
Sí 2)
4)
Sistema de retención infantil i-Size NONO
Plaza dotada de fijación superior NONO
Capazo (sistema de retención infantil orientado hacia el lateral con ISOFIX)
Fijación del sistema de retención infantil ISOFIX: L1,
L2 NO
NO
Sistema de retención infantil en sentido contrario a la
marcha con ISOFIX NO
NO
Sistema de retención infantil en sentido de la marcha con ISOFIX NO
NO
Asiento auxiliar, ancho completo: B3 Sí 2)
5)
6)
NO1)
Asiento infantil universal: asiento infantil que se puede montar en todos los vehículos utilizando el cinturón de seguridad. Se aplica
a todos los grupos de peso y estatura.
2) En asientos con ajuste de altura, configúrelo en su nivel más alto y en posición totalmente longitudinal.
3) Los sistemas de retención infantil en sentido de la marcha solo están autorizados en esta plaza con el airbag del acompañante
delantero activado (ON).
4) Para montar un sistema de retención infantil en sentido contrario a la marcha en esta plaza, el airbag del acompañante debe
desactivarse (OFF).
5) Asiento no equipado con soportes homologados ISOFIX.
6) Ajuste el reposacabezas en la posición más baja.

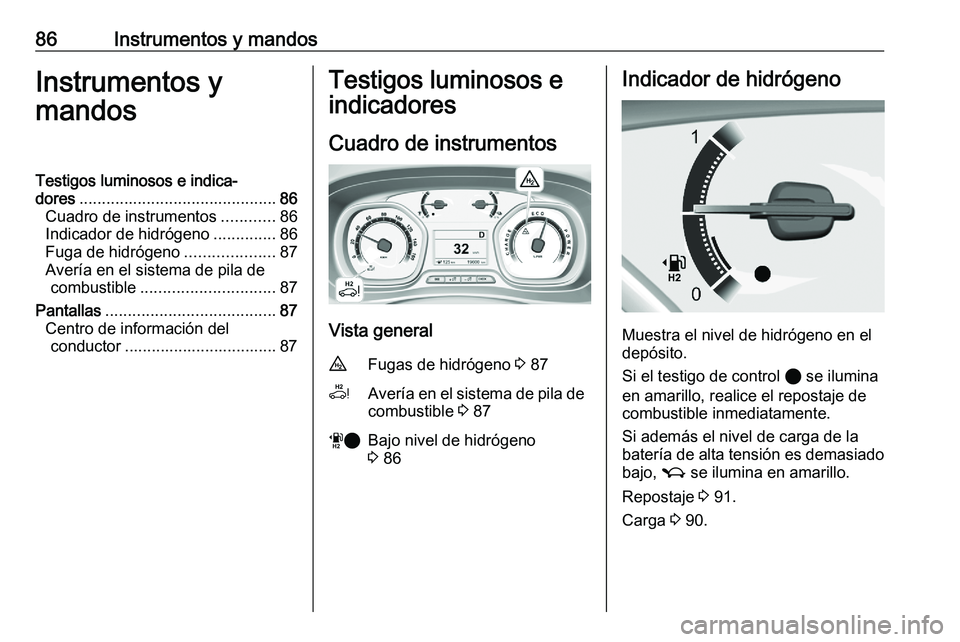

86 Instrumentos y mandos
Instrumentos y
mandos
Testigos luminosos e indica‐
dores ............................................ 86
Cuadro de instrumentos ............86
Indicador de hidrógeno ..............86
Fuga de hidrógeno ....................87
Avería en el sistema de pila de combustible .............................. 87
Pantallas ...................................... 87
Centro de información del conductor
.................................. 87 Testigos luminosos e
indicadores
Cuadro de instrumentos Vista general
u Fugas de hidrógeno 3 87
v Avería en el sistema de pila de
combustible 3

87
w2 Bajo nivel de hidrógeno
3 86 Indicador de hidrógeno
Muestra el nivel de hidrógeno en el
depósito.
Si el testigo de control
2 se ilumina
en amarillo, realice el repostaje de
combustible inmediatamente.
Si además el nivel de carga de la
batería

de alta tensión es demasiado
bajo, M se ilumina en amarillo.
Repostaje 3 91.
Carga 3 90.
