2023 PEUGEOT EXPERT adblue

3
Índice
Indicador de cambio de marcha 155
Caja de cambios automática 155
Selector de marchas (eléctrico) 159
Modos de conducción (eléctrico) 160
Stop & Start 161
Detección de desinflado de ruedas 162
Ayudas a la conducción y las maniobras:
recomendaciones generales
164
Memorización de velocidades 166
Reconocimiento de señales de tráfico 166
Limitador de velocidad 169
Regulador de velocidad - Recomendaciones
específicas
171
Programador de velocidad 171
Regulador de velocidad adaptativo 174
Active Safety Brake con Alerta de riesgo
de colisión y Asistencia al frenado
de emergencia inteligente
177
Alerta de cambio involuntario de carril 180
Detección de falta de atención 181
Supervisión de ángulos muertos 183
Ayuda al estacionamiento 184
Visiopark 1 185
 7Información prácticaCompatibilidad de los carburantes 190
Repostaje 190
Sistema anticonfusión de carburante diésel 192
Sistema de carga (eléctrico) 192
Carga de la batería de tracción (Eléctrico) 200
Modo de economía de energía 204
Cadenas para nieve 205
Dispositivo de enganche de remolque 206
Barras de techo y barras transversales 206
Capó 207
Compartimento del motor 208
Revisión de los niveles 209
Comprobaciones 212
AdBlue® (BlueHDi) 214
Rueda libre 216
Consejos de mantenimiento 218
 8En caso de averíaTriángulo de emergencia 221
Inmovilización por falta de carburante (diésel) 221
Caja de herramientas 222
Kit de reparación provisional de neumáticos 223
Rueda de repuesto 226
Cambio de una bombilla 231
Fusibles 236
Batería de 12 V / Batería auxiliar 236
Remolcado del vehículo 240
 9Ficha técnicaCaracterísticas de motorizaciones y cargas
remolcables 243
Motores diésel 244
Motor eléctrico 247
Dimensiones 249
Elementos de identificación 251
 10Sistema de audio Bluetooth®Primeros pasos 253
Mandos en el volante 254
Menús 255
Radio 255
Radio DAB (Digital Audio Broadcasting) 256
Multimedia 257
Teléfono 260
Preguntas frecuentes 263
  11Sistema de audio con pantalla táctilPrimeros pasos 266
Mandos en el volante 267
Menús 268
Aplicaciones 269
Radio 270
Radio DAB (Digital Audio Broadcasting) 271
Multimedia 272
Teléfono 273
Configuración 276
Preguntas frecuentes 278
 12Navegación con conexión 3DPrimeros pasos 280
Mandos en el volante 281
Menús 282
Comandos de voz 283
Navegación 287
Navegación con conexión 289
Aplicaciones 292
Radio 295
Radio DAB (Digital Audio Broadcasting) 296
Multimedia 297
Teléfono 298
Configuración 301
Preguntas frecuentes 303
 13 Privacidad y registro de los datos del vehículo
 ■
Índice alfabético
 ■
Apéndice
 ■
Suplemento de hidrógeno del motor eléctrico

11
Instrumentos del salpicadero
11.Indicaciones del regulador o limitador de
velocidad
Visualización de las señales de limitación de
velocidad
2. Indicador de cambio de marcha (diésel)
Marcha con caja de cambios automática
(diésel) o posición del selector de marchas
(eléctrico)
3. Velocímetro digital (km/h o mph) con cuadro
de instrumentos LCD y LCD texto (diésel)
Área de visualización con cuadro de
instrumentos matriz: mensaje de alerta o
de estado de las funciones, ordenador de a
bordo, velocímetro digital (km/h o mph), flujo
de potencia / estado de carga del vehículo
(eléctrico), etc.
4. Indicador de mantenimiento, seguido de
cuentakilómetros total (km o millas)
Cuentakilómetros parcial (km o millas)
(diésel)
Autonomía restante/Modo de conducción
seleccionado (eléctrico)
Área de visualización con cuadro de
instrumentos LCD texto: mensaje de alerta
o de estado de la función, ordenador de a
bordo, etc.
5. Indicador de temperatura del líquido de
refrigeración del motor
6. Indicador de nivel de aceite del motor
7. Indicador de nivel de carburanteBotones de mando

Con pantalla LCD


Con pantalla de texto LCD

Con pantalla de matriz

Con pantalla de matriz (Eléctrico)

A. Puesta a cero del indicador de
mantenimiento.
Recordatorio temporal de la información de
mantenimiento.
Recordatorio de la autonomía con el sistema
AdBlue
®.
Según la versión: se retrocede un nivel o se
cancela la operación en curso.
B. Reóstato de iluminación general.
Según versión: navegar por un menú o una
lista, o cambiar un valor.
C. Puesta a cero del cuentakilómetros parcial.
Según la versión: acceso al menú de
configuración (pulsación prolongada),
confirmación de una opción (pulsación
breve).
D. Recordatorio de información de
mantenimiento o la autonomía del sistema
SCR y de

AdBlue®.
Puesta a cero de la función seleccionada
(indicador de mantenimiento o
cuentakilómetros parcial).
Según la versión: acceso al menú de
configuración (pulsación prolongada),
confirmación de una opción (pulsación
breve).
Con pantalla táctil, también se puede
regular el reóstato de iluminación.

15
Instrumentos del salpicadero
1Cierre todos los accesos abiertos.
Si el vehículo está equipado con una puerta
batiente en la parte derecha, este testigo de
alerta no avisará en caso de que se quede
abierta.
Freno de estacionamiento eléctricoFijo.
El freno de estacionamiento eléctrico está
aplicado.
Parpadeante.
La aplicación/liberación es incorrecta.
Llevar a cabo (1): estacione en un terreno plano
(sobre una superficie nivelada).
Con una caja de cambios manual, introduzca
una marcha.
Con una caja de cambios automática o el
selector de marchas, seleccione el modo

P
.
Quite el contacto y lleve a cabo (2).
Freno de estacionamiento manualFijo.
El freno de estacionamiento está aplicado
o no se ha soltado correctamente.
FrenosFijo.
El nivel de líquido de frenos del circuito
de frenado se ha reducido significativamente

Lleve a cabo (1) y

, a continuación, reponga con
líquido que cumpla con las recomendaciones
del fabricante. Si el problema persiste, lleve a
cabo (2).
Fijo.
Fallo en el sistema de distribución
electrónica de la fuerza de frenado
(EBFD).
Lleve a cabo (1) y, a continuación, (2).
Testigos de alerta de color naranja
Mantenimiento
Temporalmente encendido, acompañado de un mensaje.
Se ha detectado una o varias anomalías leves
que no tienen testigo de alerta específico.
Identifique la causa de la anomalía consultando
el mensaje que aparece en el cuadro de
instrumentos.
Es posible que pueda ocuparse de algunas
anomalías usted mismo, como cambiar la pila
del mando a distancia.
Para las demás anomalías como, por ejemplo,
una anomalía en el sistema de detección de
inflado de rueda insuficiente, lleve a cabo (3).
Fijo, acompañado de la visualización de
un mensaje.
Se han detectado una o varias anomalías para
las que no hay un testigo de alerta específico.
Identifique la causa de la anomalía consultando
el mensaje que aparece en el cuadro de
instrumentos y, a continuación, lleve a cabo (3).
Fijo, acompañado del mensaje " Fallo del
freno de estacionamiento".
La liberación automática del freno de
estacionamiento eléctrico no está disponible.
Lleve a cabo (2).
Testigo de mantenimiento fijo y llave de mantenimiento
intermitente y después fijo.
Se ha superado el plazo de revisión.
Lleve a revisar el vehículo lo antes posible.
Sólo con motorizaciones diésel BlueHDi.
Sistema de frenos antibloqueo (ABS)Fijo.
Fallo del sistema de frenos antibloqueo.
El vehículo conserva una frenada clásica.
Circule con prudencia a velocidad moderada, y a
continuación (3).
AdBlue® (Euro 6.3/6.4)Encendido durante unos 30 segundos al
dar el contacto, acompañado de una
señal acústica y de un mensaje que indica la
autonomía.
La autonomía está comprendida entre 800 y
2400 km (1500 y 500 millas).
Reponga el nivel de
AdBlue
®
Fijo al dar el contacto, acompañado de
una señal acústica y de un mensaje que
indica la autonomía.
La autonomía está comprendida entre 100 y 800
km (500 y 62 millas).
Reponga rápidamente el nivel de AdBlue
® o
lleve a cabo (3).
Intermitente, acompañado de una señal
acústica y de un mensaje que indica la
autonomía.
La autonomía es inferior a 100
km.

16
Instrumentos del salpicadero
Debe reponer el nivel de AdBlue® para evitar
que se impida el arranque o llevar a cabo (3).
Intermitente, acompañado de una señal
acústica y de un mensaje que indica que
se impide la puesta en funcionamiento.
El depósito AdBlue
® está vacío: el sistema
inmovilizador del motor de uso obligatorio según
lo dispuesto en la legislación evita el arranque
del motor.
Para poder arrancar el motor, reponga lo antes
posible el nivel de AdBlue
® o lleve a cabo (2).
Es esencial añadir una cantidad mínima de
10

litros de AdBlue
® al depósito.
Sistema anticontaminación
SCR SCR(BlueHDi)
Fijo al dar el contacto,
acompañado de una señal
acústica y un mensaje.
Se ha detectado una anomalía del sistema
anticontaminación SCR.
Esta alerta desaparece cuando el nivel de
emisiones del tubo de escape vuelve a ser
adecuado.
Testigo de alerta AdBlue®
intermitente al dar el
contacto y los testigos de alerta de
mantenimiento y autodiagnosis del motor fijos
acompañados de una señal acústica y un
mensaje que indica la autonomía.
Según el mensaje mostrado, es posible circular
hasta 1100 km antes de que se active el
dispositivo antiarranque. Lleve a cabo (3) sin retrasos para
evitar que se
impida el arranque.
Testigo de alerta AdBlue®
intermitente al dar el
contacto y los testigos de alerta de
mantenimiento y autodiagnóstico del motor fijos
acompañado de una señal acústica y un
mensaje indicando que se impide el arranque.
El sistema antiarranque impide que el motor
vuelva a arrancar (se ha excedido el límite de
circulación permitido después de la confirmación
del fallo de funcionamiento del sistema
anticontaminación).
Para arrancar el motor, lleve a cabo (2).
Sistema de autodiagnóstico del motor
(Diésel)
Parpadeante.
Fallo del sistema de gestión del motor.
Existe el riesgo de que el catalizador se
destruya.
Debe llevar a cabo (2).
Fijo.
Fallo del sistema de control de emisiones.
El testigo de alerta debe apagarse al arrancar
el motor.
Lleve a cabo (3) inmediatamente.
Fijo.
Detección de un fallo leve del
motor.
Lleve a cabo (3).
Fijo.
Detección de un fallo grave del
motor. Lleve a cabo (1) y, a continuación, (2).
Funciones automáticas desactivadas
(freno de estacionamiento eléctrico)
Fijo.
Las funciones de "aplicación automática"
(al apagar el motor) y "liberación automática" (al
acelerar) están desactivadas.
Si la aplicación/liberación automática ya no es
posible:
►

Arranque el motor
.
►

Utilice el mando para accionar el freno de
estacionamiento eléctrico.
►


Suelte completamente el pedal del freno.
►


Mantenga el mando presionado en el sentido
de liberación entre 10 y 15

segundos.
►

Suelte el mando.
►


Mantenga pisado el pedal del freno.
►


T

ire del mando en el sentido de
accionamiento durante 2 segundos.
►

Suelte el mando y el pedal del freno.
Fallo de funcionamiento (con freno de
estacionamiento eléctrico)
Fijo, acompañado del mensaje
"Fallo del freno de
estacionamiento".
El vehículo no se puede inmovilizar con el motor
en marcha.
Si no funcionan los comandos de aplicación ni
desactivación manuales, el mando del freno de
estacionamiento eléctrico presenta un fallo.

22
Instrumentos del salpicadero
Después de quitar el contacto, abra con
cuidado el capó y compruebe el nivel de
líquido de refrigeración.
Para obtener más información sobre la
Comprobación de niveles , consulte el
apartado correspondiente.
Comprobación del nivel
Después de circular durante unos minutos,
la temperatura y la presión del circuito de
refrigeración aumentan.
Para reponer el nivel:
►

Espere al menos una hora a que se enfríe el
motor

.
►

Afloje el tapón dos vueltas para dejar que
caiga la presión.
►


Una vez que la presión ha disminuido, retire
el tapón.
►


Reponga el nivel hasta la marca "MAX".
Para más información relativa a la
Comprobación de los niveles , consulte el
apartado correspondiente.
Tenga cuidado de no quemarse al llenar el depósito de líquido de refrigeración.
No lo llene por encima de la marca de nivel
máximo (indicada en el depósito).
Indicadores de autonomía
de AdBlue
® (BlueHDi)
Los motores Diésel BlueHDi están equipados
con una función que relaciona el sistema de
control de emisiones SCR (reducción catalítica
selectiva) y el filtro de partículas diésel (DPF)
para el tratamiento de los gases de escape. No
pueden funcionar sin AdBlue
® líquido.
Cuando el nivel de AdBlue® cae por debajo
del nivel de reserva (entre 2400 y 0 km), se
enciende un testigo al dar el contacto y la
estimación de kilómetros que se pueden recorrer
antes de que se bloquee el arranque del motor
aparece en el cuadro de instrumentos.
El sistema de inhibición del arranque del
motor que exige la legislación vigente se
activa automáticamente cuando el depósito
de AdBlue
® está vacío. Ya no es posible
arrancar el motor mientras no se reponga el
nivel en el depósito de AdBlue
®.
Mostrar la autonomía manualmente
La autonomía no se muestra automáticamente
mientras sea superior a 2400 km (1500 millas).




► Pulse este botón para mostrar
temporalmente la autonomía.
Con pantalla táctil
La información sobre la autonomía puede
visualizarse en el menú " Al. conducción/
Vehículo ".
Acciones necesarias relacionadas
con falta de AdBlue®
Los siguientes testigos de alerta se encienden
cuando la cantidad de AdBlue® está por debajo
del nivel de reserva: autonomía de 2400 km
(1500 millas).
Junto con los testigos de alerta, aparecerán
mensajes que le recordarán con regularidad la
necesidad de reponer el nivel para poder evitar
el bloqueo de la puesta en funcionamiento del
motor. Consulte el apartado Indicadores de
alerta y testigos para obtener más información
sobre los mensajes mostrados.
Si desea más información sobre
AdBlue® (BlueHDi) y, en particular,

23
Instrumentos del salpicadero
1sobre la reposición del nivel, consulte el
apartado correspondiente.
Con motores BlueHDi (Euro 6.3/6.4)
Alerta/
testigos
encendidos Medida a
tomar
Autonomía
restante


Reponga el
nivel.Entre 2400
y 800
km


Reponga el
nivel lo antes
posible.Entre 800 y
100
km


Es esencial
reponer el
nivel, debido
al riesgo de
que se impida
el arranque
del motor.Entre
100
km y
0
km


Para poder
volver a
arrancar
el motor,
reponga
al menos
10
litros de
AdBlue
® en el
depósito. 0 km
Detección de la reposición
Puede que no se detecte la reposición
inmediatamente después de realizarla. De
hecho, puede que no se detecte hasta que el
vehículo lleve circulando unos minutos.
Mal funcionamiento del sistema
anticontaminación SCR
Detección de mal funcionamiento


Si se detecta un fallo de
funcionamiento, estos testigos
de alerta se encienden
acompañados de una señal
acústica y del mensaje " Fallo
anticontaminación " o "NO
START IN".
La alerta se activa durante la conducción
cuando se detecta el fallo por primera vez y,
posteriormente, cada vez que se dé el contacto
en sucesivos trayectos mientras la causa del
fallo persista.
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá durante
el siguiente trayecto, después de los
controles de autodiagnosis del sistema
anticontaminación SCR.
Anomalía confirmada durante la fase de
conducción permitida (entre 0 km y 1100
km)
Si después de 50 km recorridos el testigo sigue
encendido permanentemente, se confirma el
fallo en el sistema SCR.
El testigo de alerta
AdBlue parpadea y se
muestra un mensaje ("Fallo anticontaminación:
arranque inhibido en X kms (millas) " o "NO
START IN X kms (millas)"), indicando la
autonomía en kilómetros o millas.
Al circular, el mensaje se indicará cada 30
segundos. La alerta se repite cada vez que se
dé el contacto.
Puede recorrer hasta 1100 km antes de que se
active el sistema de inhibición del arranque
del motor.
Acuda a un concesionario PEUGEOT o taller cualificado para proceder a su
revisión.
Arranque inhibido
Cada vez que se dé el contacto, se muestra el
mensaje " Fallo anticontaminación: arranque
inhibido " o "NO START IN".
Para volver a arrancar el motor
Póngase en contacto con un
concesionario PEUGEOT o taller cualificado.

2 11
Información práctica

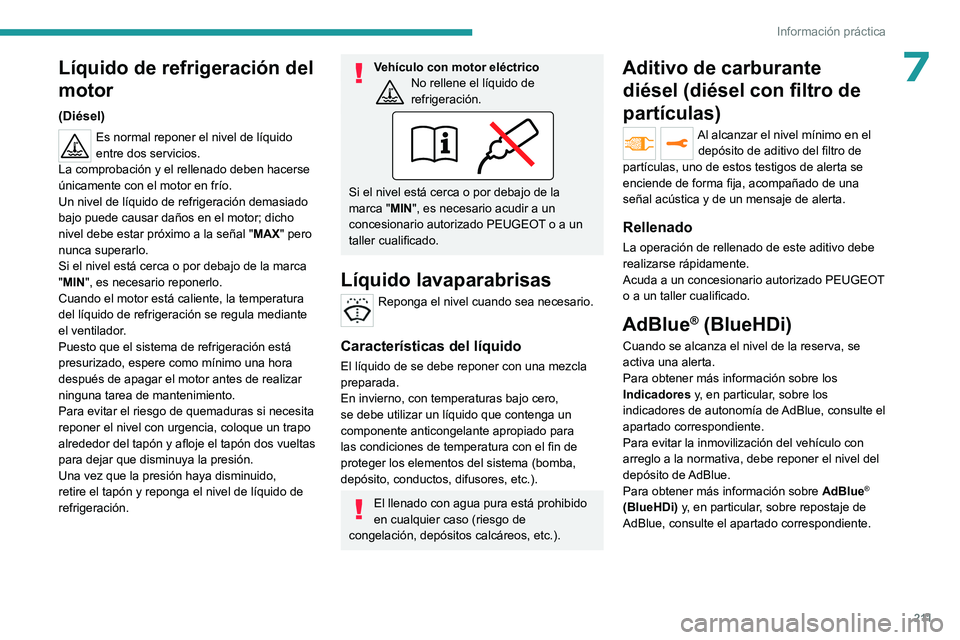

7Líquido de refrigeración del
motor
(Diésel)
Es normal reponer el nivel de líquido
entre dos servicios.
La comprobación y el rellenado deben hacerse
únicamente con el motor en frío.
Un nivel de líquido de refrigeración demasiado
bajo puede causar daños en el motor; dicho
nivel debe estar próximo a la señal " MAX" pero
nunca superarlo.
Si el nivel está cerca o por debajo de la marca
"MIN", es necesario reponerlo.
Cuando el motor está caliente, la temperatura
del líquido de refrigeración se regula mediante
el ventilador.
Puesto que el sistema de refrigeración está
presurizado, espere como mínimo una hora
después de apagar el motor antes de realizar
ninguna tarea de mantenimiento.
Para evitar el riesgo de quemaduras si necesita
reponer el nivel con urgencia, coloque un trapo
alrededor del tapón y afloje el tapón dos vueltas
para dejar que disminuya la presión.
Una vez que la presión haya disminuido,
retire el tapón y reponga el nivel de líquido de
refrigeración.
Vehículo con motor eléctricoNo rellene el líquido de
refrigeración.
Si el nivel está cerca o por debajo de la
marca "MIN", es necesario acudir a un
concesionario autorizado PEUGEOT o a un
taller cualificado.
Líquido lavaparabrisas
Reponga el nivel cuando sea necesario.
Características del líquido
El líquido de se debe reponer con una mezcla
preparada.
En invierno, con temperaturas bajo cero,
se debe utilizar un líquido que contenga un
componente anticongelante apropiado para
las condiciones de temperatura con el fin de
proteger los elementos del sistema (bomba,
depósito, conductos, difusores, etc.).
El llenado con agua pura está prohibido
en cualquier caso (riesgo de
congelación, depósitos calcáreos, etc.).
Aditivo de carburante diésel (diésel con filtro de
partículas)
Al alcanzar el nivel mínimo en el
depósito de aditivo del filtro de
partículas, uno de estos testigos de alerta se
enciende de forma fija, acompañado de una
señal acústica y de un mensaje de alerta.
Rellenado
La operación de rellenado de este aditivo debe
realizarse rápidamente.
Acuda a un concesionario autorizado PEUGEOT
o a un taller cualificado.
AdBlue® (BlueHDi)
Cuando se alcanza el nivel de la reserva, se
activa una alerta.
Para obtener más información sobre los
Indicadores y, en particular, sobre los
indicadores de autonomía de AdBlue, consulte el
apartado correspondiente.
Para evitar la inmovilización del vehículo con
arreglo a la normativa, debe reponer el nivel del
depósito de AdBlue.
Para obtener más información sobre AdBlue
®
(BlueHDi) y, en particular, sobre repostaje de
AdBlue, consulte el apartado correspondiente.

214
Información práctica
vida útil de los neumáticos, el giro de las ruedas,
la distancia al suelo, la lectura del velocímetro y
tener un efecto negativo de la adherencia sobre
la calzada.
El montaje de neumáticos distintos en los
ejes delantero y trasero puede provocar una
sincronización incorrecta del ESC.
Señale siempre el sentido de giro en los
neumáticos almacenados al sustituirlos por los
de verano o de invierno. Guárdelos en un lugar
fresco y seco alejado de la exposición directa a
los rayos solares.
Los neumático de invierno o de cuatro
estaciones pueden identificarse por su
símbolo en los flancos.
Amortiguadores
No resulta sencillo para un conductor
detectar cuándo los amortiguadores
están gastados. Sin embargo, dichos
amortiguadores tienen un impacto muy
significativo en la adherencia a la carretera y en
el rendimiento de los frenos.
Para una conducción más cómoda y segura,
es importante que acuda periódicamente a un
concesionario autorizado PEUGEOT o a un
taller cualificado para comprobar el estado de
los amortiguadores.
Kits de distribución y
auxiliares
Los kits de distribución y auxiliares se
utilizan desde el momento en que arranca
el motor hasta que se apaga. Es normal que se
desgasten con el tiempo.
Un kit de distribución o un kit auxiliar que
no funcione correctamente puede dañar e
inutilizar el motor. Sustitúyalos con la frecuencia
recomendada, que se indica en distancia
recorrida o en tiempo transcurrido, lo que se
alcance primero.
AdBlue® (BlueHDi)
Para garantizar el respeto al medio ambiente
y el cumplimiento de la nueva norma Euro 6
sin que ello repercuta negativamente en las
prestaciones ni en el consumo de los motores
diésel, PEUGEOT ha decidido equipar sus
vehículos con un sistema que combina SCR
(reducción catalítica selectiva) con un filtro de
partículas diésel (FAP) para el tratamiento de los
gases de escape.
Sistema SCR
Gracias a un líquido denominado AdBlue® que
contiene urea, un catalizador convierte hasta un
85% del óxido de nitrógeno (NOx) en nitrógeno
y agua, elementos inofensivos para la salud y el
medio ambiente.
El AdBlue® está contenido en un
depósito especial de unos 20 litros de
capacidad.
Su capacidad permite una autonomía de
aproximadamente 5.000
km, (que puede
ser considerable dependiendo del estilo de
conducción y del vehículo). Un sistema de alerta
se activa automáticamente cuando la autonomía
restante llega a los 2.400 km, es decir, cuando
se alcanza el nivel de reserva.
Durante los 2.400 km restantes se van emitiendo
varias alertas hasta que el depósito se queda
vacío y se inmoviliza el vehículo.
Si la distancia recorrida estimada entre dos
intervalos de mantenimiento del vehículo es
superior a 5.000

km, será necesario realizar una
reposición del nivel de AdBlue.
Para obtener más información sobre los
testigos y las alertas relacionadas, o los
indicadores, consulte el apartado
correspondiente.
Al vaciarse el depósito de AdBlue®, un
dispositivo antiarranque reglamentario
impide arrancar el motor.
Cuando el sistema SCR falla, el nivel de
emisiones del vehículo deja de cumplir la
norma Euro 6 y el vehículo comienza a
contaminar el medioambiente.
En caso de un fallo de funcionamiento
confirmado del sistema SCR, es necesario
acudir a un concesionario PEUGEOT o taller
