2023 PEUGEOT EXPERT Manual del propietario (in Spanish)

207
Información práctica
7Conduzca con suavidad: el vehículo es más
sensible al viento lateral y su estabilidad
podría verse afectada.
Compruebe periódicamente la seguridad y el
apriete de las barras de techo, por lo menos
antes de cada viaje.
Retire las barras de techo una vez haya
finalizado el transporte.
Puesto que este valor podría variar,
verifique la carga máxima indicada en las
instrucciones que se entregan con las barras
de techo.
Si la altura es superior a 40 cm, adapte la
velocidad del vehículo en función del perfil
de la vía, con el fin de no dañar las barras de
techo ni las fijaciones al vehículo.
Consulte la legislación nacional para respetar
la reglamentación relativa al transporte de
objetos de mayor longitud que el vehículo.
Barras de techo
Se pueden instalar 3 barras de techo como
máximo, o 2 en el caso de la versión con techo
solar panorámico; use las posiciones marcadas
en verde.




Con techo solar panorámico

Peso máximo de carga autorizado:
– sobre 2 barras de techo: 100 kg,
–

repartido sobre 3 barras de techo: 150
kg.
Para instalar las barras de techo transversales,
utilice las fijaciones previstas para ello:
► Abra las tapas de fijación de cada barra.
► Coloque las fijaciones y bloquéelas una a
una en el techo.
►

Asegúrese de que las barras de techo estén
correctamente fijadas (zarandeándolas).
►


Cierre las tapas de fijación de cada barra.
Las barras pueden intercambiarse y adaptarse
en cada par de puntos de fijación.
Barras transversales
Peso máximo autorizado sobre las
barras transversales: 170 kg.
Para instalar unas barras transversales, utilice
las fijaciones previstas para ello:
►

Coloque las barras transversales en el techo
alineadas con sus fijaciones y bloquéelas en el
techo.
►


Asegúrese de que las barras transversales
estén correctamente fijadas (zarandeándolas).
Capó
Stop & Start
Antes de realizar cualquier intervención
en el compartimento motor, debe quitar el
contacto para evitar cualquier riesgo de que
el motor arranque automáticamente.
Tenga cuidado con los objetos o la ropa que
pueden quedar atrapados en las aspas del
ventilador de refrigeración o en determinados

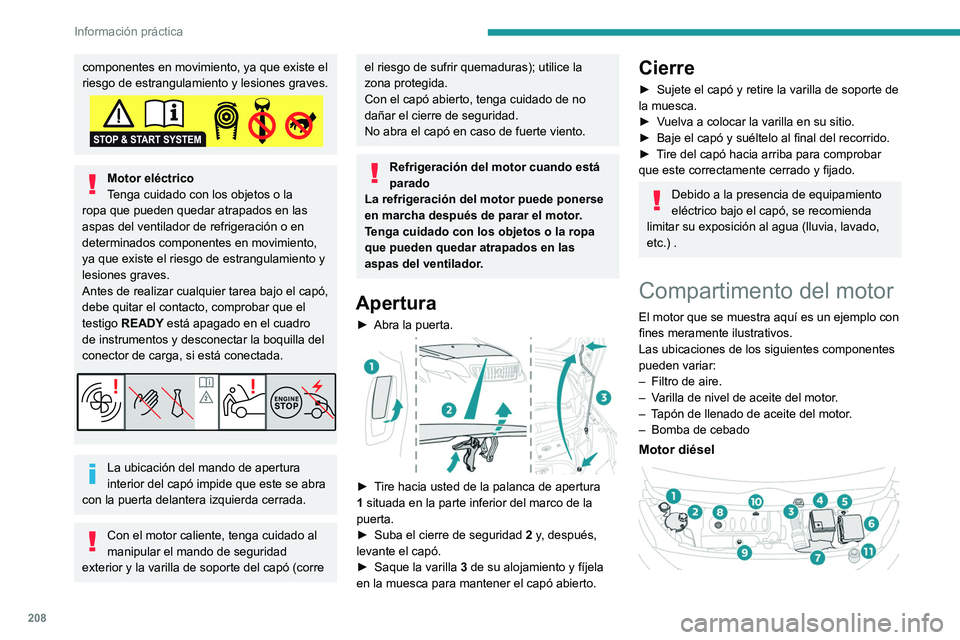

208
Información práctica
componentes en movimiento, ya que existe el
riesgo de estrangulamiento y lesiones graves.
Motor eléctrico
Tenga cuidado con los objetos o la
ropa que pueden quedar atrapados en las
aspas del ventilador de refrigeración o en
determinados componentes en movimiento,
ya que existe el riesgo de estrangulamiento y
lesiones graves.
Antes de realizar cualquier tarea bajo el capó,
debe quitar el contacto, comprobar que el
testigo READY está apagado en el cuadro
de instrumentos y desconectar la boquilla del
conector de carga, si está conectada.
La ubicación del mando de apertura
interior del capó impide que este se abra
con la puerta delantera izquierda cerrada.
Con el motor caliente, tenga cuidado al
manipular el mando de seguridad
exterior y la varilla de soporte del capó (corre
el riesgo de sufrir quemaduras); utilice la
zona protegida.
Con el capó abierto, tenga cuidado de no
dañar el cierre de seguridad.
No abra el capó en caso de fuerte viento.
Refrigeración del motor cuando está
parado
La refrigeración del motor puede ponerse
en marcha después de parar el motor.
Tenga cuidado con los objetos o la ropa
que pueden quedar atrapados en las
aspas del ventilador.
Apertura
► Abra la puerta.

► Tire hacia usted de la palanca de apertura
1 situada en la parte inferior del marco de la
puerta.
►

Suba el cierre de seguridad 2

y, después,
levante el capó.
►

Saque la varilla 3

de su alojamiento y fíjela
en la muesca para mantener el capó abierto.
Cierre
► Sujete el capó y retire la varilla de soporte de
la muesca.
►

V
uelva a colocar la varilla en su sitio.
►

Baje el capó y suéltelo al final del recorrido.
►


T
ire del capó hacia arriba para comprobar
que este correctamente cerrado y fijado.
Debido a la presencia de equipamiento
eléctrico bajo el capó, se recomienda
limitar su exposición al agua (lluvia, lavado,
etc.) .
Compartimento del motor
El motor que se muestra aquí es un ejemplo con
fines meramente ilustrativos.
Las ubicaciones de los siguientes componentes
pueden variar:
–

Filtro de aire.
–


V
arilla de nivel de aceite del motor.
–

T
apón de llenado de aceite del motor.
–

Bomba de cebado
Motor diésel

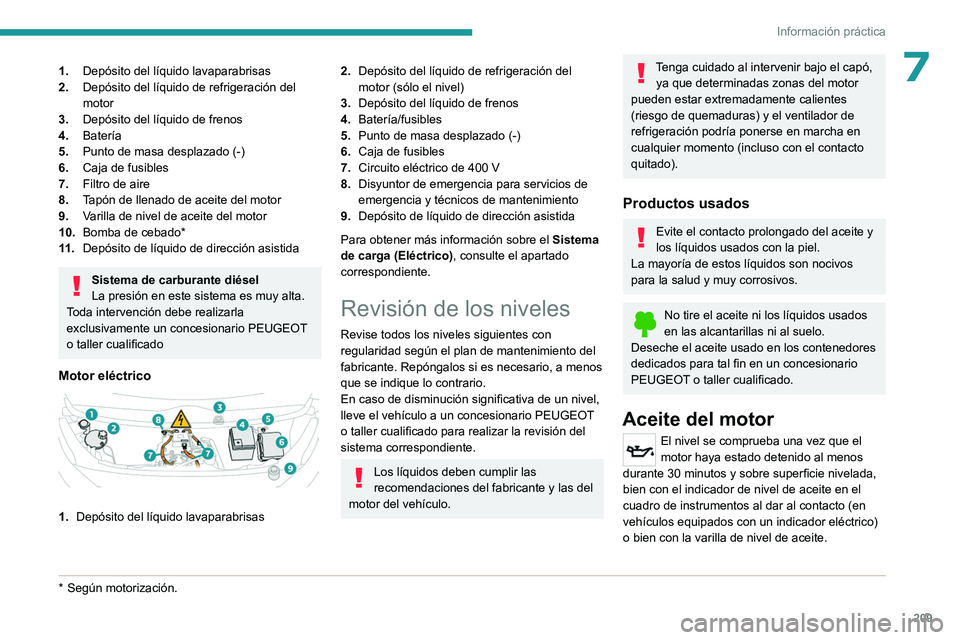

209
Información práctica
71.Depósito del líquido lavaparabrisas
2. Depósito del líquido de refrigeración del
motor
3. Depósito del líquido de frenos
4. Batería
5. Punto de masa desplazado (-)
6. Caja de fusibles
7. Filtro de aire
8. Tapón de llenado de aceite del motor
9. Varilla de nivel de aceite del motor
10. Bomba de cebado*
11 . Depósito de líquido de dirección asistida
Sistema de carburante diésel
La presión en este sistema es muy alta.
Toda intervención debe realizarla
exclusivamente un concesionario PEUGEOT
o taller cualificado
Motor eléctrico

1. Depósito del líquido lavaparabrisas
* Según motorizació n.
2.Depósito del líquido de refrigeración del
motor (sólo el nivel)
3. Depósito del líquido de frenos
4. Batería/fusibles
5. Punto de masa desplazado (-)
6. Caja de fusibles
7. Circuito eléctrico de 400
V
8. Disyuntor de emergencia para servicios de
emergencia y técnicos de mantenimiento
9. Depósito de líquido de dirección asistida
Para obtener más información sobre el Sistema
de carga (Eléctrico), consulte el apartado
correspondiente.
Revisión de los niveles
Revise todos los niveles siguientes con
regularidad según el plan de mantenimiento del
fabricante. Repóngalos si es necesario, a menos
que se indique lo contrario.
En caso de disminución significativa de un nivel,
lleve el vehículo a un concesionario PEUGEOT
o taller cualificado para realizar la revisión del
sistema correspondiente.
Los líquidos deben cumplir las
recomendaciones del fabricante y las del
motor del vehículo.
Tenga cuidado al intervenir bajo el capó, ya que determinadas zonas del motor
pueden estar extremadamente calientes
(riesgo de quemaduras) y el ventilador de
refrigeración podría ponerse en marcha en
cualquier momento (incluso con el contacto
quitado).
Productos usados
Evite el contacto prolongado del aceite y
los líquidos usados con la piel.
La mayoría de estos líquidos son nocivos
para la salud y muy corrosivos.
No tire el aceite ni los líquidos usados
en las alcantarillas ni al suelo.
Deseche el aceite usado en los contenedores
dedicados para tal fin en un concesionario
PEUGEOT o taller cualificado.
Aceite del motor
El nivel se comprueba una vez que el
motor haya estado detenido al menos
durante 30 minutos y sobre superficie nivelada,
bien con el indicador de nivel de aceite en el
cuadro de instrumentos al dar al contacto (en
vehículos equipados con un indicador eléctrico)
o bien con la varilla de nivel de aceite.

210
Información práctica
Es normal tener que realizar una reposición del
nivel del aceite entre dos revisiones (o cambios
de aceite). Se recomienda comprobar el nivel,
con reposición del nivel si es necesario, cada
5000 km.
Con el fin de preservar la fiabilidad de los
motores y del sistema anticontaminación,
no utilice nunca aditivos en el aceite del
motor.
Comprobación con la varilla de nivel
de aceite
Para ubicar la varilla de nivel de aceite, consulte
la ilustración del compartimento del motor
correspondiente.
►

Agarre la varilla por el extremo de color y
sáquela completamente.
►


Limpie el extremo de la varilla con un paño
limpio y que no suelte pelusa.


► Vuelva a introducir la varilla hasta el
fondo y sáquela de nuevo para efectuar una
comprobación visual del nivel de aceite: debe
estar situado entre las marcas

A
(máx.) y
B
(mín.).
No arranque el motor si el nivel se encuentra:
– Por encima de la marca A : acuda a un
concesionario PEUGEOT o taller cualificado.
–

Por debajo de la marca

B
: reponga el nivel de
aceite del motor de inmediato.
Grado del aceite
Antes de rellenar o de cambiar el aceite
del motor, compruebe que es adecuado para
el motor y que cumple las recomendaciones
del plan de mantenimiento suministrado
con el vehículo (también disponible en un
concesionario autorizado PEUGEOT o taller
cualificado).
El uso de un aceite no recomendado puede
invalidar la garantía en el caso de fallo del
motor.
Puesta a nivel del aceite del motor
Para ubicar el tapón de aceite del motor,
consulte la ilustración correspondiente al
compartimento del motor.
►

V
ierta el aceite en pequeñas cantidades,
evitando que se derrame sobre los componentes
del motor, ya que esto provocaría riesgo de
incendio.
►

Espere unos minutos antes de comprobar el
nivel de nuevo mediante la varilla.
►


Complete hasta alcanzar el nivel si es
necesario.
►


Después de comprobar el nivel, enrosque
con cuidado el tapón del depósito del aceite y
vuelva a colocar la varilla en su sitio.
La indicación del nivel de aceite en el
cuadro de instrumentos cuando se da el
contacto no es válida durante los 30 minutos
siguientes al rellenado de aceite.
Líquido de frenos
El nivel de este líquido debe estar cerca
de la marca "MAX". De lo contrario,
compruebe el desgaste de las pastillas de freno.
Para saber con qué frecuencia es necesario
reemplazar el líquido de frenos, consulte el plan
de mantenimiento del fabricante.
Limpie la tapa antes de retirarla para
reponer el líquido. Utilice solamente
líquido de frenos DOT4 procedente de un
bote cerrado y sellado.
Líquido de la dirección
asistida
El nivel de este líquido debe estar cerca
de la marca "MAX". Con el vehículo
estacionado en una superficie nivelada y el
motor frío, compruebe el nivel en el tubo de
llenado.

2 11
Información práctica
7Líquido de refrigeración del
motor
(Diésel)
Es normal reponer el nivel de líquido
entre dos servicios.
La comprobación y el rellenado deben hacerse
únicamente con el motor en frío.
Un nivel de líquido de refrigeración demasiado
bajo puede causar daños en el motor; dicho
nivel debe estar próximo a la señal " MAX" pero
nunca superarlo.
Si el nivel está cerca o por debajo de la marca
"MIN", es necesario reponerlo.
Cuando el motor está caliente, la temperatura
del líquido de refrigeración se regula mediante
el ventilador.
Puesto que el sistema de refrigeración está
presurizado, espere como mínimo una hora
después de apagar el motor antes de realizar
ninguna tarea de mantenimiento.
Para evitar el riesgo de quemaduras si necesita
reponer el nivel con urgencia, coloque un trapo
alrededor del tapón y afloje el tapón dos vueltas
para dejar que disminuya la presión.
Una vez que la presión haya disminuido,
retire el tapón y reponga el nivel de líquido de
refrigeración.
Vehículo con motor eléctricoNo rellene el líquido de
refrigeración.
Si el nivel está cerca o por debajo de la
marca "MIN", es necesario acudir a un
concesionario autorizado PEUGEOT o a un
taller cualificado.
Líquido lavaparabrisas
Reponga el nivel cuando sea necesario.
Características del líquido
El líquido de se debe reponer con una mezcla
preparada.
En invierno, con temperaturas bajo cero,
se debe utilizar un líquido que contenga un
componente anticongelante apropiado para
las condiciones de temperatura con el fin de
proteger los elementos del sistema (bomba,
depósito, conductos, difusores, etc.).
El llenado con agua pura está prohibido
en cualquier caso (riesgo de
congelación, depósitos calcáreos, etc.).
Aditivo de carburante diésel (diésel con filtro de
partículas)
Al alcanzar el nivel mínimo en el
depósito de aditivo del filtro de
partículas, uno de estos testigos de alerta se
enciende de forma fija, acompañado de una
señal acústica y de un mensaje de alerta.
Rellenado
La operación de rellenado de este aditivo debe
realizarse rápidamente.
Acuda a un concesionario autorizado PEUGEOT
o a un taller cualificado.
AdBlue® (BlueHDi)
Cuando se alcanza el nivel de la reserva, se
activa una alerta.
Para obtener más información sobre los
Indicadores y, en particular, sobre los
indicadores de autonomía de AdBlue, consulte el
apartado correspondiente.
Para evitar la inmovilización del vehículo con
arreglo a la normativa, debe reponer el nivel del
depósito de AdBlue.
Para obtener más información sobre AdBlue
®
(BlueHDi) y, en particular, sobre repostaje de
AdBlue, consulte el apartado correspondiente.

212
Información práctica
Comprobaciones
Salvo que se indique lo contrario, revise estos
componentes según el plan de mantenimiento
del fabricante y en función de la motorización.
Si lo prefiere, acuda a un concesionario
PEUGEOT o a un taller cualificado para
proceder a su revisión.
Utilice únicamente productos
recomendados por PEUGEOT o
productos con calidad y características
equivalentes.
Para optimizar el funcionamiento de
componentes tan importantes como los del
sistema de frenos, PEUGEOT selecciona y
ofrece productos muy específicos.
Batería de 12 V
La batería no requiere mantenimiento.
No obstante, compruebe regularmente el
apriete correcto de los bornes (en las versiones
sin terminales de accionamiento rápido) y el
estado de limpieza de las conexiones.
Para más información sobre las
precauciones que se deben tomar antes
de realizar intervenciones en la batería de
12

V, consulte el apartado correspondiente.
Las versiones equipadas con Stop &
Start incluyen una batería de plomo-
ácido de 12 V con especificaciones y una
tecnología especiales.
Su sustitución se debe realizar
exclusivamente en un concesionario
PEUGEOT
o taller cualificado.
Filtro del habitáculo
En función del entorno y de la utilización
del vehículo (p. ej. atmósfera polvorienta
o conducción urbana), duplique la frecuencia
de los cambios si es necesario.
Un filtro del habitáculo obstruido puede
afectar negativamente al rendimiento del
sistema de aire acondicionado y generar
olores desagradables.
Filtro de aire
En función del entorno y de la utilización
del vehículo (p. ej. atmósfera polvorienta
o conducción urbana), duplique la frecuencia
de los cambios si es necesario.
Filtro de aceite
Cambie el filtro de aceite cada vez que
cambie el aceite del motor.
Filtro de partículas (diésel)
/ El inicio de la obturación del filtro
de partículas se indica mediante
el encendido momentáneo de este testigo de
alerta acompañado de un mensaje de alerta.
En cuanto las condiciones de circulación lo
permitan, regenere el filtro conduciendo a una
velocidad mínima de 60
km/h, a más de 2.500
rpm, durante unos 15 minutos (hasta que se
apague el testigo de alerta).
Si no es posible alcanzar los 60
km/h, deje el
motor a ralentí durante unos 15 minutos y, a
continuación, conduzca a más de 2.500 rpm
durante 15 minutos.
No pare el motor hasta que el filtro se
haya regenerado por completo; los
intervalos repetidos pueden degradar el
aceite del motor de forma prematura.
No se recomienda regenerar el filtro con el
vehículo parado.
Después de un funcionamiento
prolongado del vehículo a muy baja
velocidad o al ralentí, excepcionalmente
puede constatar la presencia de vapor de
agua por el tubo de escape al acelerar. Estas
emisiones no afectan al funcionamiento del
vehículo ni al medio ambiente.
Vehículo nuevo
Durante las primeras operaciones de
regeneración del filtro de partículas, puede
que note un cierto olor a quemado. Esto es
completamente normal.

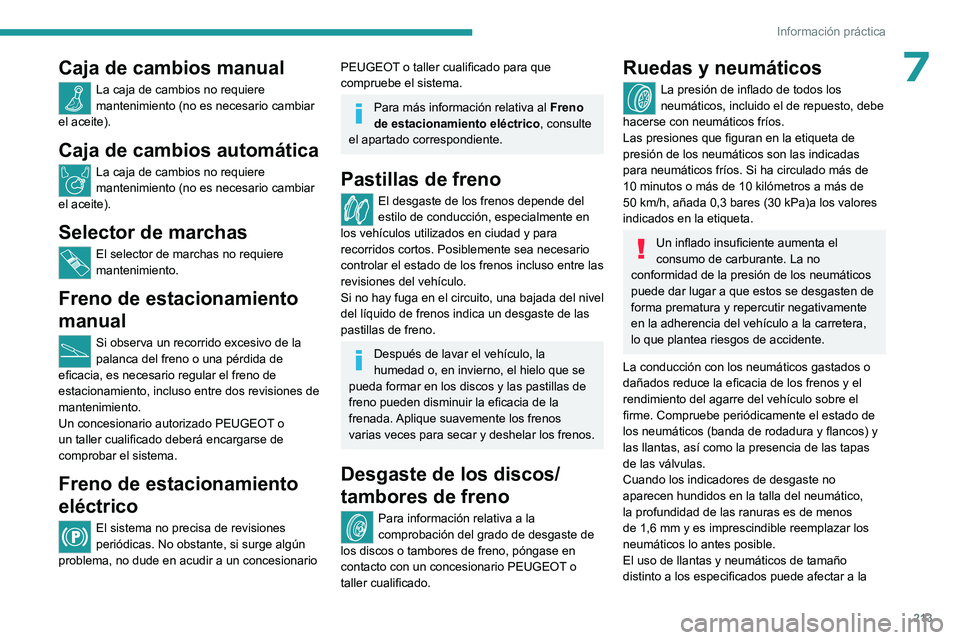

213
Información práctica
7Caja de cambios manual
La caja de cambios no requiere
mantenimiento (no es necesario cambiar
el aceite).
Caja de cambios automática
La caja de cambios no requiere
mantenimiento (no es necesario cambiar
el aceite).
Selector de marchas
El selector de marchas no requiere
mantenimiento.
Freno de estacionamiento
manual
Si observa un recorrido excesivo de la
palanca del freno o una pérdida de
eficacia, es necesario regular el freno de
estacionamiento, incluso entre dos revisiones de
mantenimiento.
Un concesionario autorizado PEUGEOT o
un taller cualificado deberá encargarse de
comprobar el sistema.
Freno de estacionamiento
eléctrico
El sistema no precisa de revisiones
periódicas. No obstante, si surge algún
problema, no dude en acudir a un concesionario
PEUGEOT o taller cualificado para que
compruebe el sistema.
Para más información relativa al Freno
de estacionamiento eléctrico, consulte
el apartado correspondiente.
Pastillas de freno
El desgaste de los frenos depende del
estilo de conducción, especialmente en
los vehículos utilizados en ciudad y para
recorridos cortos. Posiblemente sea necesario
controlar el estado de los frenos incluso entre las
revisiones del vehículo.
Si no hay fuga en el circuito, una bajada del nivel
del líquido de frenos indica un desgaste de las
pastillas de freno.
Después de lavar el vehículo, la
humedad o, en invierno, el hielo que se
pueda formar en los discos y las pastillas de
freno pueden disminuir la eficacia de la
frenada. Aplique suavemente los frenos
varias veces para secar y deshelar los frenos.
Desgaste de los discos/
tambores de freno
Para información relativa a la
comprobación del grado de desgaste de
los discos o tambores de freno, póngase en
contacto con un concesionario PEUGEOT o
taller cualificado.
Ruedas y neumáticos
La presión de inflado de todos los
neumáticos, incluido el de repuesto, debe
hacerse con neumáticos fríos.
Las presiones que figuran en la etiqueta de
presión de los neumáticos son las indicadas
para neumáticos fríos. Si ha circulado más de
10

minutos o más de 10 kilómetros a más de
50

km/h, añada 0,3 bares (30 kPa)a los valores
indicados en la etiqueta.
Un inflado insuficiente aumenta el
consumo de carburante. La no
conformidad de la presión de los neumáticos
puede dar lugar a que estos se desgasten de
forma prematura y repercutir negativamente
en la adherencia del vehículo a la carretera,
lo que plantea riesgos de accidente.
La conducción con los neumáticos gastados o
dañados reduce la eficacia de los frenos y el
rendimiento del agarre del vehículo sobre el
firme. Compruebe periódicamente el estado de
los neumáticos (banda de rodadura y flancos) y
las llantas, así como la presencia de las tapas
de las válvulas.
Cuando los indicadores de desgaste no
aparecen hundidos en la talla del neumático,
la profundidad de las ranuras es de menos
de 1,6
mm y es imprescindible reemplazar los
neumáticos lo antes posible.
El uso de llantas y neumáticos de tamaño
distinto a los especificados puede afectar a la

214
Información práctica
vida útil de los neumáticos, el giro de las ruedas,
la distancia al suelo, la lectura del velocímetro y
tener un efecto negativo de la adherencia sobre
la calzada.
El montaje de neumáticos distintos en los
ejes delantero y trasero puede provocar una
sincronización incorrecta del ESC.
Señale siempre el sentido de giro en los
neumáticos almacenados al sustituirlos por los
de verano o de invierno. Guárdelos en un lugar
fresco y seco alejado de la exposición directa a
los rayos solares.
Los neumático de invierno o de cuatro
estaciones pueden identificarse por su
símbolo en los flancos.
Amortiguadores
No resulta sencillo para un conductor
detectar cuándo los amortiguadores
están gastados. Sin embargo, dichos
amortiguadores tienen un impacto muy
significativo en la adherencia a la carretera y en
el rendimiento de los frenos.
Para una conducción más cómoda y segura,
es importante que acuda periódicamente a un
concesionario autorizado PEUGEOT o a un
taller cualificado para comprobar el estado de
los amortiguadores.
Kits de distribución y
auxiliares
Los kits de distribución y auxiliares se
utilizan desde el momento en que arranca
el motor hasta que se apaga. Es normal que se
desgasten con el tiempo.
Un kit de distribución o un kit auxiliar que
no funcione correctamente puede dañar e
inutilizar el motor. Sustitúyalos con la frecuencia
recomendada, que se indica en distancia
recorrida o en tiempo transcurrido, lo que se
alcance primero.
AdBlue® (BlueHDi)
Para garantizar el respeto al medio ambiente
y el cumplimiento de la nueva norma Euro 6
sin que ello repercuta negativamente en las
prestaciones ni en el consumo de los motores
diésel, PEUGEOT ha decidido equipar sus
vehículos con un sistema que combina SCR
(reducción catalítica selectiva) con un filtro de
partículas diésel (FAP) para el tratamiento de los
gases de escape.
Sistema SCR
Gracias a un líquido denominado AdBlue® que
contiene urea, un catalizador convierte hasta un
85% del óxido de nitrógeno (NOx) en nitrógeno
y agua, elementos inofensivos para la salud y el
medio ambiente.
El AdBlue® está contenido en un
depósito especial de unos 20 litros de
capacidad.
Su capacidad permite una autonomía de
aproximadamente 5.000
km, (que puede
ser considerable dependiendo del estilo de
conducción y del vehículo). Un sistema de alerta
se activa automáticamente cuando la autonomía
restante llega a los 2.400 km, es decir, cuando
se alcanza el nivel de reserva.
Durante los 2.400 km restantes se van emitiendo
varias alertas hasta que el depósito se queda
vacío y se inmoviliza el vehículo.
Si la distancia recorrida estimada entre dos
intervalos de mantenimiento del vehículo es
superior a 5.000

km, será necesario realizar una
reposición del nivel de AdBlue.
Para obtener más información sobre los
testigos y las alertas relacionadas, o los
indicadores, consulte el apartado
correspondiente.
Al vaciarse el depósito de AdBlue®, un
dispositivo antiarranque reglamentario
impide arrancar el motor.
Cuando el sistema SCR falla, el nivel de
emisiones del vehículo deja de cumplir la
norma Euro 6 y el vehículo comienza a
contaminar el medioambiente.
En caso de un fallo de funcionamiento
confirmado del sistema SCR, es necesario
acudir a un concesionario PEUGEOT o taller
