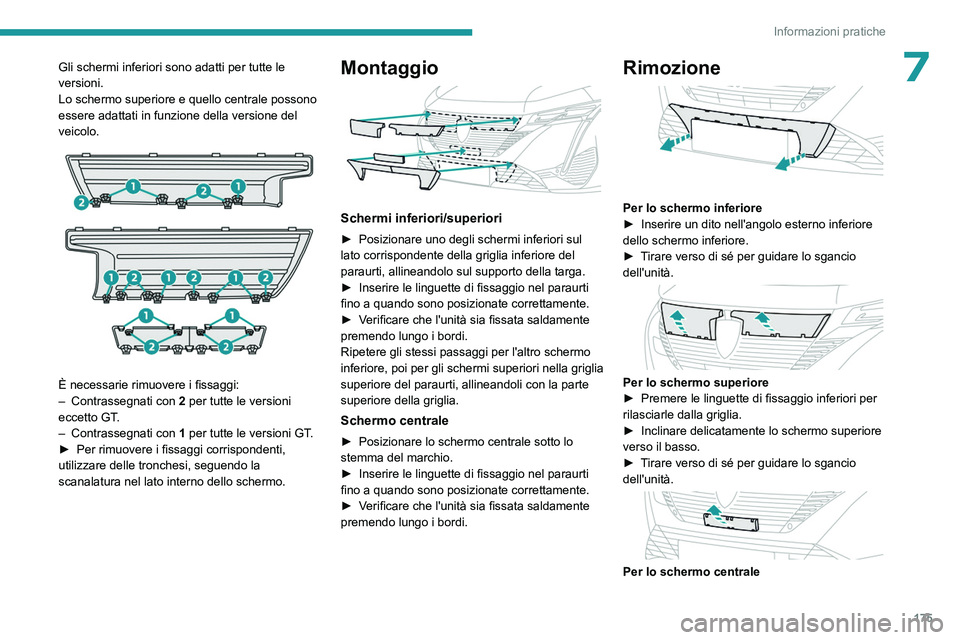

175
Informazioni pratiche
7Gli schermi inferiori sono adatti per tutte le
versioni.
Lo schermo superiore e quello centrale possono
essere adattati in funzione della versione del
veicolo.


È necessarie rimuovere i fissaggi:
– Contrassegnati con 2
per tutte le versioni
eccetto GT.
–

Contrassegnati con 1

per tutte le versioni GT.
►

Per rimuovere i fissaggi corrispondenti,
utilizzare delle tronchesi, seguendo la
scanalatura nel lato interno dello schermo.
Montaggio

Schermi inferiori/superiori
► Posizionare uno degli schermi inferiori sul
lato corrispondente della griglia inferiore del
paraurti, allineandolo sul supporto della targa.
►

Inserire le linguette di fissaggio nel paraurti
fino a quando sono posizionate correttamente.
►


V
erificare che l'unità sia fissata saldamente
premendo lungo i bordi.
Ripetere gli stessi passaggi per l'altro schermo
inferiore, poi per gli schermi superiori nella griglia
superiore del paraurti, allineandoli con la parte
superiore della griglia.
Schermo centrale
► Posizionare lo schermo centrale sotto lo
stemma del marchio.
►

Inserire le linguette di fissaggio nel paraurti
fino a quando sono posizionate correttamente.
►


V
erificare che l'unità sia fissata saldamente
premendo lungo i bordi.
Rimozione

Per lo schermo inferiore
► Inserire un dito nell'angolo esterno inferiore
dello schermo inferiore.
►

T
irare verso di sé per guidare lo sgancio
dell'unità.


Per lo schermo superiore
► Premere le linguette di fissaggio inferiori per
rilasciarle dalla griglia.
►

Inclinare delicatamente lo schermo superiore
verso il basso.
►


T
irare verso di sé per guidare lo sgancio
dell'unità.


Per lo schermo centrale

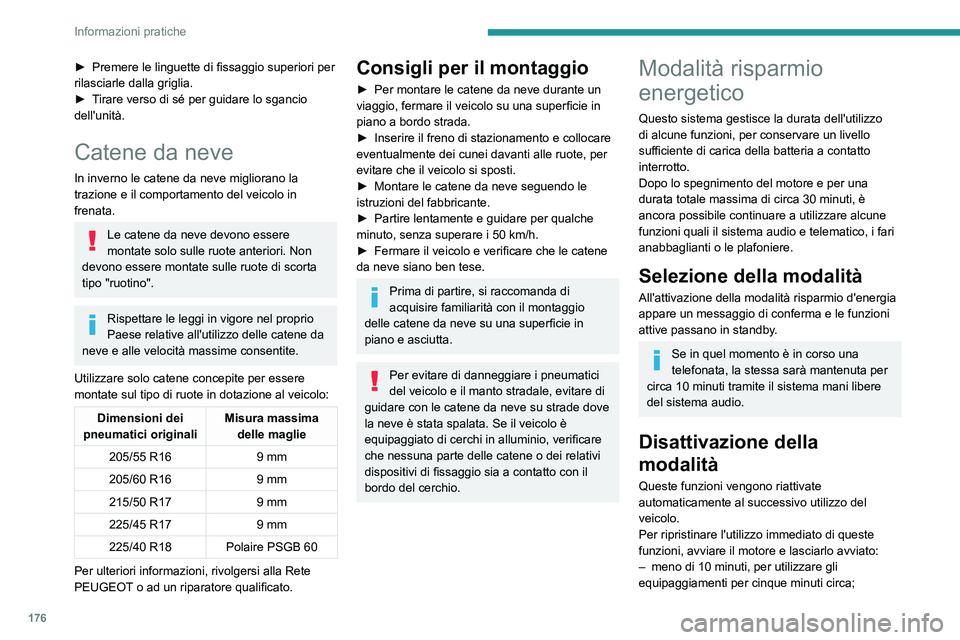

176
Informazioni pratiche
► Premere le linguette di fissaggio superiori per
rilasciarle dalla griglia.
►

T
irare verso di sé per guidare lo sgancio
dell'unità.
Catene da neve
In inverno le catene da neve migliorano la
trazione e il comportamento del veicolo in
frenata.
Le catene da neve devono essere
montate solo sulle ruote anteriori. Non
devono essere montate sulle ruote di scorta
tipo "ruotino".
Rispettare le leggi in vigore nel proprio
Paese relative all'utilizzo delle catene da
neve e alle velocità massime consentite.
Utilizzare solo catene concepite per essere
montate sul tipo di ruote in dotazione al veicolo:
Dimensioni dei
pneumatici originali Misura massima
delle maglie
205/55 R16 9
mm
205/60 R16 9
mm
215/50 R17 9
mm
225/45 R17 9
mm
225/40 R18 Polaire PSGB 60
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Consigli per il montaggio
► Per montare le catene da neve durante un
viaggio, fermare il veicolo su una superficie in
piano a bordo strada.
►

Inserire il freno di stazionamento e collocare
eventualmente dei cunei davanti alle ruote, per
evitare che il veicolo si sposti.
►


Montare le catene da neve seguendo le
istruzioni del fabbricante.
►


Partire lentamente e guidare per qualche
minuto, senza superare i 50

km/h.
►

Fermare il veicolo e verificare che le catene
da neve siano ben tese.
Prima di partire, si raccomanda di
acquisire familiarità con il montaggio
delle catene da neve su una superficie in
piano e asciutta.
Per evitare di danneggiare i pneumatici
del veicolo e il manto stradale, evitare di
guidare con le catene da neve su strade dove
la neve è stata spalata. Se il veicolo è
equipaggiato di cerchi in alluminio, verificare
che nessuna parte delle catene o dei relativi
dispositivi di fissaggio sia a contatto con il
bordo del cerchio.
Modalità risparmio
energetico
Questo sistema gestisce la durata dell'utilizzo
di alcune funzioni, per conservare un livello
sufficiente di carica della batteria a contatto
interrotto.
Dopo lo spegnimento del motore e per una
durata totale massima di circa 30 minuti, è
ancora possibile continuare a utilizzare alcune
funzioni quali il sistema audio e telematico, i fari
anabbaglianti o le plafoniere.
Selezione della modalità
All'attivazione della modalità risparmio d'energia
appare un messaggio di conferma e le funzioni
attive
passano in standby.
Se in quel momento è in corso una
telefonata, la stessa sarà mantenuta per
circa 10 minuti tramite il sistema mani
libere
del sistema audio.
Disattivazione della
modalità
Queste funzioni vengono riattivate
automaticamente al successivo utilizzo del
veicolo.
Per ripristinare l'utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato:
–

meno di 10 minuti, per utilizzare gli
equipaggiamenti per cinque minuti circa;

177
Informazioni pratiche
7– più di 10 minuti, per utilizzare gli
equipaggiamenti per 30 minuti circa.
Lasciare il motore avviato per la durata
specificata, per assicurarsi che la carica della
batteria sia sufficiente.
Per ricaricare la batteria, evitare di riavviare
ripetutamente o continuamente il motore.
Se la batteria è scarica, il motore non
può essere avviato.
Per ulteriori informazioni sulla batteria da
12

V, leggere la sezione corrispondente.
Modalità alleggerimento
elettrico
Questo sistema gestisce l'uso di alcune funzioni
rispetto al livello di energia rimanente nella
batteria.
Quando il veicolo è in marcia, la funzione
alleggerimento elettrico disattiva
temporaneamente alcune funzioni, come l’aria
climatizzata e lo sbrinamento del lunotto termico.
Le funzioni disattivate vengono riattivate
automaticamente non appena le condizioni lo
permettono.
Cofano motore
Stop & Start
Prima di qualsiasi intervento nel cofano
motore, è necessario interrompere il contatto
per evitare il rischio di avviamento automatico
del motore.
Prestare attenzione quando si utilizzano
oggetti o indumenti che potrebbero
rimanere impigliati nelle palle della ventola
di raffreddamento o in alcuni componenti
in movimento. Rischio di strangolamento e
lesioni gravi!
Veicoli ibridi ricaricabili
Prima di intervenire nel cofano motore,
è essenziale interrompere il contatto e
scollegare la pistola del connettore di carica,
se è collegata, verificare che la spia READY
sia spenta sul quadro strumenti e attendere 4
minuti. Rischio di lesioni gravi!
L'ubicazione della leva interna di rilascio
del cofano motore ne impedisce
l'apertura quando la porta anteriore sinistra è
chiusa.
A motore caldo, maneggiare con cautela il fermo di sicurezza e l'asta del cofano
motore (rischio di ustioni), utilizzando la zona
protetta.
Quando il cofano motore è aperto, prestare
attenzione a non urtare il fermo di sicurezza.
Non aprire il cofano motore in caso di vento
forte.
Raffreddamento del motore a veicolo
fermo
L'elettroventola può funzionare anche
dopo l'arresto del veicolo.
Prestare attenzione con oggetti o
indumenti che potrebbero incastrarsi
nell'elica della ventola!
Apertura



► Aprire la porta anteriore sinistra.
► T irare verso di sé la leva di rilascio interna,
situata in basso sul telaio della porta.

178
Informazioni pratiche

► Sollevare il fermo di sicurezza esterno e
sollevare il cofano motore.
►

Sganciare l'asta dal suo alloggiamento e
posizionarla nella scanalatura di supporto per
tenere aperto il cofano motore.
Chiusura
► Abbassare il cofano motore e rilasciarlo in
prossimità del fine corsa.
►

V
erificare che sia bloccato.
Data la presenza di equipaggiamenti
elettrici sotto il cofano motore, si
raccomanda di limitare l'esposizione all’acqua
(pioggia, lavaggio, ecc.) .
Vano motore
Il motore qui raffigurato è puramente a scopo
illustrativo. Le posizioni dei seguenti elementi possono
variare:
–

Filtro dell'aria.
–

Astina di livello dell'olio motore.
–

T
appo del serbatoio dell'olio motore.
Motore benzina

Motore Diesel

1.
Serbatoio del liquido lavacristallo
2. Serbatoio del liquido di raffreddamento
motore
3. Serbatoio del liquido dei freni
4. Batteria/Fusibili
5. Punto di massa separato (-)
6. Scatola portafusibili
7. Filtro dell'aria
8.Tappo del serbatoio dell'olio motore
9. Astina di livello dell'olio motore
Circuito del carburante Diesel
Questo circuito è sottoposto a pressione
molto elevata.
Qualsiasi intervento deve essere realizzato
esclusivamente dalla Rete PEUGEOT o da
un riparatore qualificato
Verifica dei livelli
Controllare tutti livelli indicati di seguito secondo
il programma di manutenzione del Costruttore.
Effettuare il rabbocco se necessario, salvo
indicazione contraria.
In caso di notevole riduzione di uno dei livelli, far
verificare il relativo circuito dalla Rete PEUGEOT
o da un riparatore qualificato.
I liquidi devono corrispondere alla
motorizzazione del proprio veicolo ed
essere conformi alle raccomandazioni del
Costruttore.
Quando si interviene nel vano motore,
prestare attenzione, poiché alcune zone
del motore possono essere estremamente
calde (rischio di ustioni) ed il motoventilatore
potrebbe inserirsi in qualsiasi momento
(anche a contatto interrotto).

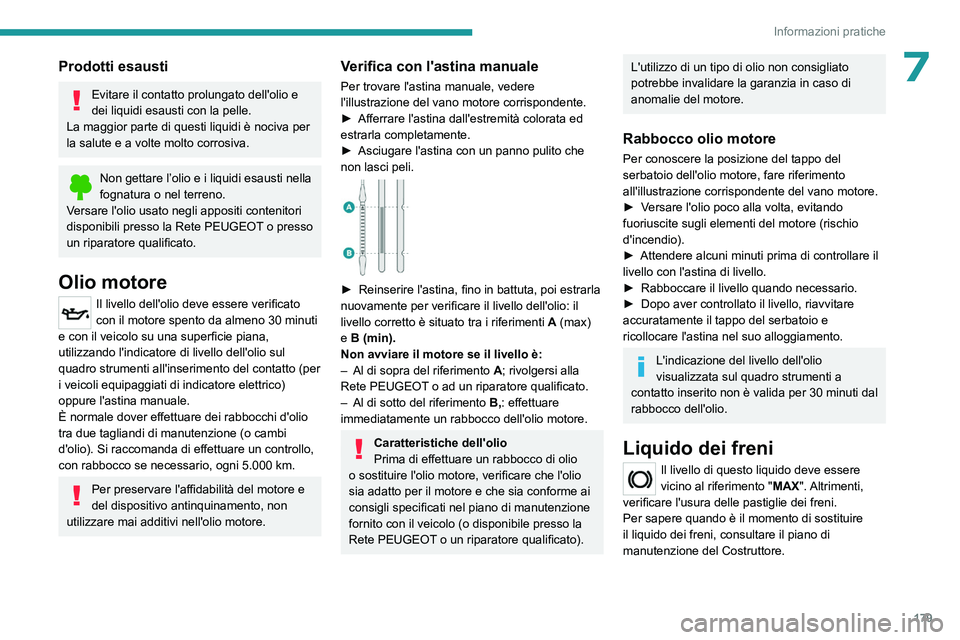

179
Informazioni pratiche
7Prodotti esausti
Evitare il contatto prolungato dell'olio e
dei liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva per
la salute e a volte molto corrosiva.
Non gettare l’olio e i liquidi esausti nella
fognatura o nel terreno.
Versare l'olio usato negli appositi contenitori
disponibili presso la Rete PEUGEOT o presso
un riparatore qualificato.
Olio motore
Il livello dell'olio deve essere verificato
con il motore spento da almeno 30 minuti
e con il veicolo su una superficie piana,
utilizzando l'indicatore di livello dell'olio sul
quadro strumenti all'inserimento del contatto (per
i veicoli equipaggiati di indicatore elettrico)
oppure l'astina manuale.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). Si raccomanda di effettuare un controllo,
con rabbocco se necessario, ogni 5.000
km.
Per preservare l'affidabilità del motore e
del dispositivo antinquinamento, non
utilizzare mai additivi nell'olio motore.
Verifica con l'astina manuale
Per trovare l'astina manuale, vedere
l'illustrazione del vano motore corrispondente.
►

Afferrare l'astina dall'estremità colorata ed
estrarla completamente.
►


Asciugare l'astina con un panno pulito che
non lasci peli.


► Reinserire l'astina, fino in battuta, poi estrarla
nuovamente per verificare il livello dell'olio: il
livello corretto è situato tra i riferimenti A
(max)
e B (min).
Non avviare il motore se il livello è:
–

Al di sopra del riferimento A

; rivolgersi alla
Rete PEUGEOT o ad un riparatore qualificato.
–

Al di sotto del riferimento B,

: effettuare
immediatamente un rabbocco dell'olio motore.
Caratteristiche dell'olio
Prima di effettuare un rabbocco di olio
o sostituire l'olio motore, verificare che l'olio
sia adatto per il motore e che sia conforme ai
consigli specificati nel piano di manutenzione
fornito con il veicolo (o disponibile presso la
Rete PEUGEOT o un riparatore qualificato).
L'utilizzo di un tipo di olio non consigliato
potrebbe invalidare la garanzia in caso di
anomalie del motore.
Rabbocco olio motore
Per conoscere la posizione del tappo del
serbatoio dell'olio motore, fare riferimento
all'illustrazione corrispondente del vano motore.
►

V
ersare l'olio poco alla volta, evitando
fuoriuscite sugli elementi del motore (rischio
d'incendio).
►

Attendere alcuni minuti prima di controllare il
livello con l'astina di livello.
►


Rabboccare il livello quando necessario.
►


Dopo aver controllato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
L'indicazione del livello dell'olio
visualizzata sul quadro strumenti a
contatto inserito non è valida per 30 minuti dal
rabbocco dell'olio.
Liquido dei freni
Il livello di questo liquido deve essere
vicino al riferimento " MAX". Altrimenti,
verificare l'usura delle pastiglie dei freni.
Per sapere quando è il momento di sostituire
il liquido dei freni, consultare il piano di
manutenzione del Costruttore.

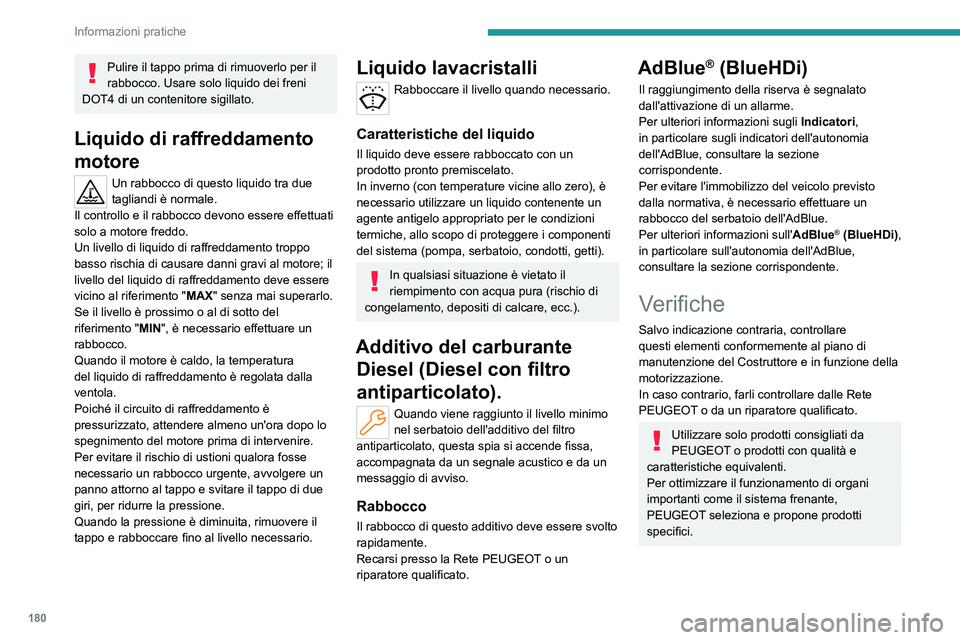

180
Informazioni pratiche
Pulire il tappo prima di rimuoverlo per il
rabbocco. Usare solo liquido dei freni
DOT4 di un contenitore sigillato.
Liquido di raffreddamento
motore
Un rabbocco di questo liquido tra due
tagliandi è normale.
Il controllo e il rabbocco devono essere effettuati
solo a motore freddo.
Un livello di liquido di raffreddamento troppo
basso rischia di causare danni gravi al motore; il
livello del liquido di raffreddamento deve essere
vicino al riferimento " MAX" senza mai superarlo.
Se il livello è prossimo o al di sotto del
riferimento "MIN", è necessario effettuare un
rabbocco.
Quando il motore è caldo, la temperatura
del liquido di raffreddamento è regolata dalla
ventola.
Poiché il circuito di raffreddamento è
pressurizzato, attendere almeno un'ora dopo lo
spegnimento del motore prima di intervenire.
Per evitare il rischio di ustioni qualora fosse
necessario un rabbocco urgente, avvolgere un
panno attorno al tappo e svitare il tappo di due
giri, per ridurre la pressione.
Quando la pressione è diminuita, rimuovere il
tappo e rabboccare fino al livello necessario.
Liquido lavacristalli
Rabboccare il livello quando necessario.
Caratteristiche del liquido
Il liquido deve essere rabboccato con un
prodotto pronto premiscelato.
In inverno (con temperature vicine allo zero), è
necessario utilizzare un liquido contenente un
agente antigelo appropriato per le condizioni
termiche, allo scopo di proteggere i componenti
del sistema (pompa, serbatoio, condotti, getti).
In qualsiasi situazione è vietato il
riempimento con acqua pura (rischio di
congelamento, depositi di calcare, ecc.).
Additivo del carburante Diesel (Diesel con filtro
antiparticolato).
Quando viene raggiunto il livello minimo
nel serbatoio dell'additivo del filtro
antiparticolato, questa spia si accende fissa,
accompagnata da un segnale acustico e da un
messaggio di avviso.
Rabbocco
Il rabbocco di questo additivo deve essere svolto
rapidamente.
Recarsi presso la Rete PEUGEOT o un
riparatore qualificato.
AdBlue® (BlueHDi)
Il raggiungimento della riserva è segnalato
dall'attivazione di un allarme.
Per ulteriori informazioni sugli Indicatori,
in particolare sugli indicatori dell'autonomia
dell'AdBlue, consultare la sezione
corrispondente.
Per evitare l'immobilizzo del veicolo
previsto
dalla normativa, è necessario effettuare un
rabbocco del serbatoio dell'AdBlue.
Per ulteriori informazioni sull'AdBlue
® (BlueHDi),
in particolare sull'autonomia dell'AdBlue,
consultare la sezione corrispondente.
Verifiche
Salvo indicazione contraria, controllare
questi elementi conformemente al piano di
manutenzione del Costruttore e in funzione della
motorizzazione.
In caso contrario, farli controllare dalle Rete
PEUGEOT o da un riparatore qualificato.
Utilizzare solo prodotti consigliati da
PEUGEOT o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di organi
importanti come il sistema frenante,
PEUGEOT seleziona e propone prodotti
specifici.

181
Informazioni pratiche
7Batteria da 12 V
La batteria non necessita di
manutenzione.
Controllare regolarmente che i morsetti siano
avvitati correttamente (per le versioni senza
morsetto a sgancio rapido) e che i collegamenti
siano puliti.
Per ulteriori informazioni e precauzioni
da adottare prima di qualsiasi intervento
sulla batteria da 12
V, consultare la sezione
corrispondente.
Le versioni equipaggiate di Stop & Start
sono equipaggiate di batteria al piombo
da 12
V con tecnologia e caratteristiche
speciali.
La sua sostituzione deve essere effettuata
esclusivamente presso la Rete PEUGEOT o
presso un riparatore qualificato.
Filtro abitacolo
In funzione delle condizioni ambientali e
dell’uso del veicolo ((ad esempio,
atmosfera polverosa, guida in città), sostituirlo
più spesso, secondo necessità.
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema
di climatizzazione e provocare odori
sgradevoli.
Filtro dell’aria
In funzione delle condizioni ambientali e
dell’uso del veicolo ((ad esempio,
atmosfera polverosa, guida in città), sostituirlo
più spesso, secondo necessità.
Filtro dell'olio
Sostituire il filtro dell'olio ad ogni cambio
dell'olio motore.
Filtro antiparticolato (Diesel)
Il principio di ostruzione del filtro
antiparticolato è indicato dall'accensione
fissa di questa spia accompagnata da un
messaggio d'allarme.
Non appena le condizioni del traffico lo
consentono, rigenerare il filtro guidando ad
una velocità di almeno 60
km/h, con un regime
motore di almeno 2.500 giri/min, per circa
15

minuti (fino allo spegnimento della spia).
Se non è possibile raggiungere i 60
km/h,
lasciare il motore avviato al minimo per circa
15

minuti, poi guidare con un regime motore
oltre 2.500
giri/min per 15 minuti.
Non spegnere il motore fino a quando il
filtro è completamente rigenerato;
intervalli ripetuti possono degradare
prematuramente l'olio motore.
Non è consigliabile rigenerare il filtro a veicolo
fermo.
Dopo un utilizzo prolungato del veicolo a
bassissima velocità o al minimo, in
circostanze eccezionali si può notare vapore
acqueo proveniente dal tubo di scarico
durante l'accelerazione. Queste emissioni
non hanno alcun impatto sul comportamento
del veicolo e sull'ambiente.
Veicolo nuovo
Durante le prime operazioni di
rigenerazione del filtro antiparticolato, si può
avvertire un odore di "bruciato". Ciò è del tutto
normale.
Cambio manuale
Il cambio non necessita di manutenzione
(nessuna sostituzione dell'olio).
Cambio automatico
Il cambio non necessita di manutenzione
(nessun cambio olio).
Pastiglie dei freni
L'usura dei freni dipende dallo stile di
guida, in particolare per i veicoli utilizzati
in città, per brevi tragitti. Potrebbe essere
necessario far controllare lo stato dei freni anche
al di fuori delle manutenzioni periodiche.
Un abbassamento del livello del liquido dei freni
indica un'usura delle pastiglie, eccetto nel caso
di una perdita nel circuito.

182
Informazioni pratiche
Dopo un lavaggio del veicolo, sui dischi e
sulle piastre freni si formano umidità o
brina (in condizioni invernali): l'efficacia dei
freni potrebbe diminuire. Dare qualche colpo
di freno per eliminare l'umidità o la brina dai
freni.
Usura dei dischi freno
Per qualsiasi informazione relativa al
controllo dello stato di usura dei dischi
freno, rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Freno di stazionamento
elettrico
Questo sistema non necessita di
manutenzione. Tuttavia, in caso di
problemi, non esitare a far verificare il sistema
dalla Rete PEUGEOT o da un riparatore
qualificato.
Per maggiori informazioni sul Freno di
stazionamento elettrico, fare
riferimento alla sezione corrispondente.
Ruote e pneumatici
Il controllo della pressione di gonfiaggio di
tutti i pneumatici, inclusa la ruota di
scorta, deve essere effettuato con pneumatici
freddi.
Le pressioni indicate sulla relativa etichetta
sono valide per i pneumatici freddi. Se il veicolo
è stato utilizzato per più di 10 minuti o 10
chilometri ad una velocità superiore a 50
km/h,
aggiungere 0,3 bar (30
kPa) ai valori indicati
sull'etichetta.
Un gonfiaggio insufficiente aumenta il
consumo energetico. Una pressione dei
pneumatici non conforme alle specifiche ne
provoca l'usura prematura e ha un impatto
negativo sulla tenuta di strada del veicolo.
Rischio di incidenti!
Guidare con pneumatici usurati o danneggiati
riduce l'efficienza di frenata e la tenuta di strada
del veicolo. Controllare periodicamente le
condizioni dei pneumatici (battistrada e fianchi)
e dei cerchi, nonché la presenza dei tappi delle
valvole.
Quando il battistrada è allo stesso livello degli
indicatori di usura, la profondità delle scolpiture
è inferiore a 1,6 mm. Sostituire i pneumatici
appena possibile.
L'utilizzo di cerchi e pneumatici di dimensioni
diverse da quelle indicate può compromettere la
durata dei pneumatici, la rotazione delle ruote,
l'altezza da terra del veicolo, il funzionamento
del tachimetro e la tenuta di strada.
Il montaggio di pneumatici differenti sull'assale
anteriore e posteriore può causare un'anomalia
nell'ESC.
Contrassegnare sempre la direzione di rotazione
sui pneumatici che verranno conservati, quando si montano pneumatici invernali o estivi.
Conservarli in un luogo fresco e asciutto e a
distanza dall'esposizione diretta dei raggi del
sole.
I pneumatici invernali o 4 stagioni
possono essere identificati tramite questo
simbolo sui relativi fianchi.
Ammortizzatori
Per il guidatore non è semplice capire
quando gli ammortizzatori sono usurati.
Tuttavia, gli ammortizzatori svolgono un ruolo
essenziale nella tenuta di strada e nelle
prestazioni di frenata.
Per la propria sicurezza e per il confort di guida,
è importante farli controllare regolarmente dalla
Rete PEUGEOT o da un riparatore qualificato.
Kit di temporizzazione e
degli accessori
I kit di temporizzazione e degli accessori
vengono utilizzati da quando il motore
viene acceso a quando viene spento. È normale
che si usurino nel corso del tempo.
Un kit di temporizzazione e degli accessori
danneggiato può danneggiare anche il motore
rendendolo inutilizzabile. Rispettare la frequenza
di sostituzione raccomandata, indicata in
distanza percorsa o tempo trascorso, il primo dei
due termini raggiunto.
