2022 YAMAHA FX HO Manuale duso (in Italian)

Manutenzione
119

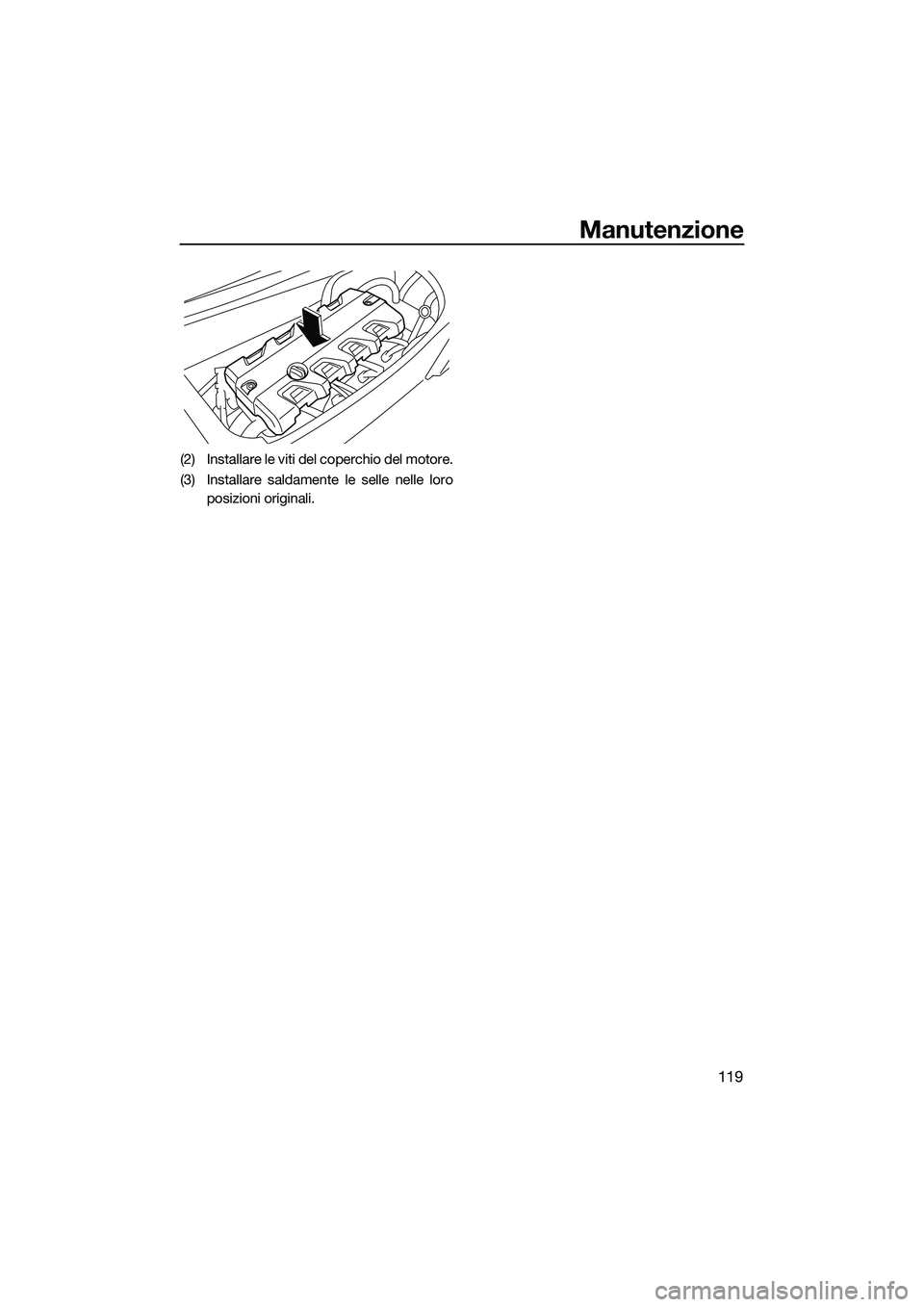

(2) Installare le viti del coperchio del motore.
(3) Installare saldamente le selle nelle loroposizioni originali.
UF3V73H0.book Page 119 Friday, October 1, 2021 9:22 AM

Manutenzione
120
HJU43103Tabella di manutenzione periodica
La tabella di manutenzione periodica fornisce le linee guida generali per la manutenzione pe-
riodica. Fare eseguire i controlli della seguente tabella da un concessionario Yamaha. Tuttavia
può rendersi necessario eseguire più frequentemente le operazioni di manutenzione, a secon-
da delle condizioni di utilizzo della moto d’acqu a. In caso di domande, consultare un conces-
sionario Yamaha.
Questo contrassegno “ ” indica elementi che devono essere controllati da un concessionario
Yamaha.
Vo c e Utilizzo della moto d’ac-
qua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore o
12 mesi *1 100 ore
o 12
mesi *1 200 ore
o 24
mesi *1
Tubazione del car-
burante Controllare i tubi flessibili
del carburante e le relative
fascette

—
Tappo rifornimento
carburante/separa-
tore d’acqua Controllare che gli O-ring
non siano incrinati o de-
formati

—
Serbatoio del car-
burante Controllare l’installazione
e le reggette

—
Filtro sull’entrata
dell’acqua Verificare l’eventuale pre-
senza di ostruzioni e danni

—
Tubi flessibili acqua
di raffreddamento Verificare l’eventuale pre-
senza di danni e perdite e
controllare le fascette

—
Olio motore Sostituire  122
Filtro olio Sostituire 122
Scatola del cusci-
netto Lubrificare
—
Candele Controllare  —
Batteria Controllare livello di carica
della batteria, terminali e
fascette 
—
Cavi batteria Controllare i terminali —
Perno dello sterzo Controllare il funziona-
mento e il serraggio

—
Cavo dello sterzo Controllare la superficie
esterna e i collegamenti e
lubrificare 
—
Asta di regolazione
elettrica dell’asset-
to Controllare la superficie
esterna e i collegamenti e
lubrificare

—
UF3V73H0.book Page 120 Friday, October 1, 2021 9:22 AM

Manutenzione
121
Asta del cambio e
cucchiaia ribaltabi-
le per l’inversione
del flusso Controllare la superficie
esterna e i collegamenti e
lubrificare

—
Elemento del filtro
dell’aria Verificare l’eventuale pre-
senza di danni e sporcizia

—
Tubi flessibili di
aspirazione dell’aria Verificare l’eventuale pre-
senza di danni e controlla-
re le fascette

—
Corpo farfallato Lubrificare la valvola a far-
falla

—
Sistema di scarico Verificare l’eventuale pre-
senza di perdite di gas di
scarico e controllare i tubi
flessibili e le fascette

—
Tubo di sfiato Controllare il tubo di sfiato
e le relative fascette

—
Girante Verificare l’eventuale pre-
senza di deformazioni,
danni e corpi estranei 
—
Scanalatura dell’al-
bero di trasmissio-
ne Verificare l’eventuale pre-
senza di danni e lubrifica-
re le scanalature

—
Cuscinetti dell’idro-
getto Controllare i cuscinetti e lo
stato del grasso

—
Ugello direzionale Controllare il movimento e
lubrificare

—
Sistema di scarico
per depressione
dell’idrogetto
dell’acqua di senti-
na Verificare che i tubi flessi-
bili non presentino ostru-
zioni e danni, controllare
le fascette e pulire il filtro
della sentina

—
Tappi di scarico di
poppa Controllare gli O-ring
—
Anodo Verificare l’eventuale pre-
senza di corrosione e puli-
re 
*2 —
Gioco valvola Controllare e regolare  *2 —
Giunto elastico Verificare l’eventuale pre-
senza di incrinature, intac-
cature, allentamenti e
rumorosità

—
Vo c e
Utilizzo della moto d’ac-
qua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore o
12 mesi *1 100 ore
o 12
mesi *1 200 ore
o 24
mesi *1
UF3V73H0.book Page 121 Friday, October 1, 2021 9:22 AM

Manutenzione
122
*1: Quello che si verifica per primo.
*2: Controllare ogni 200 ore.
Eseguire i controlli previsti prima e dopo l’utilizzo prima di procedere alla manutenzione perio-
dica.
HJU36943Olio motore e filtro olioHWJ00341
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provocare
ustioni.
HCJ00992
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio motore e il
filtro dell’olio motore da un concessionario
Yamaha. Tuttavia, se si sceglie di cambiare l’olio e il filtro da soli, consultare un conces-
sionario Yamaha.
Attacco del motore Verificare l’eventuale pre-
senza di danni e spellature

—
Vo c e
Utilizzo della moto d’ac-
qua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore o
12 mesi *1 100 ore
o 12
mesi *1 200 ore
o 24
mesi *1
UF3V73H0.book Page 122 Friday, October 1, 2021 9:22 AM

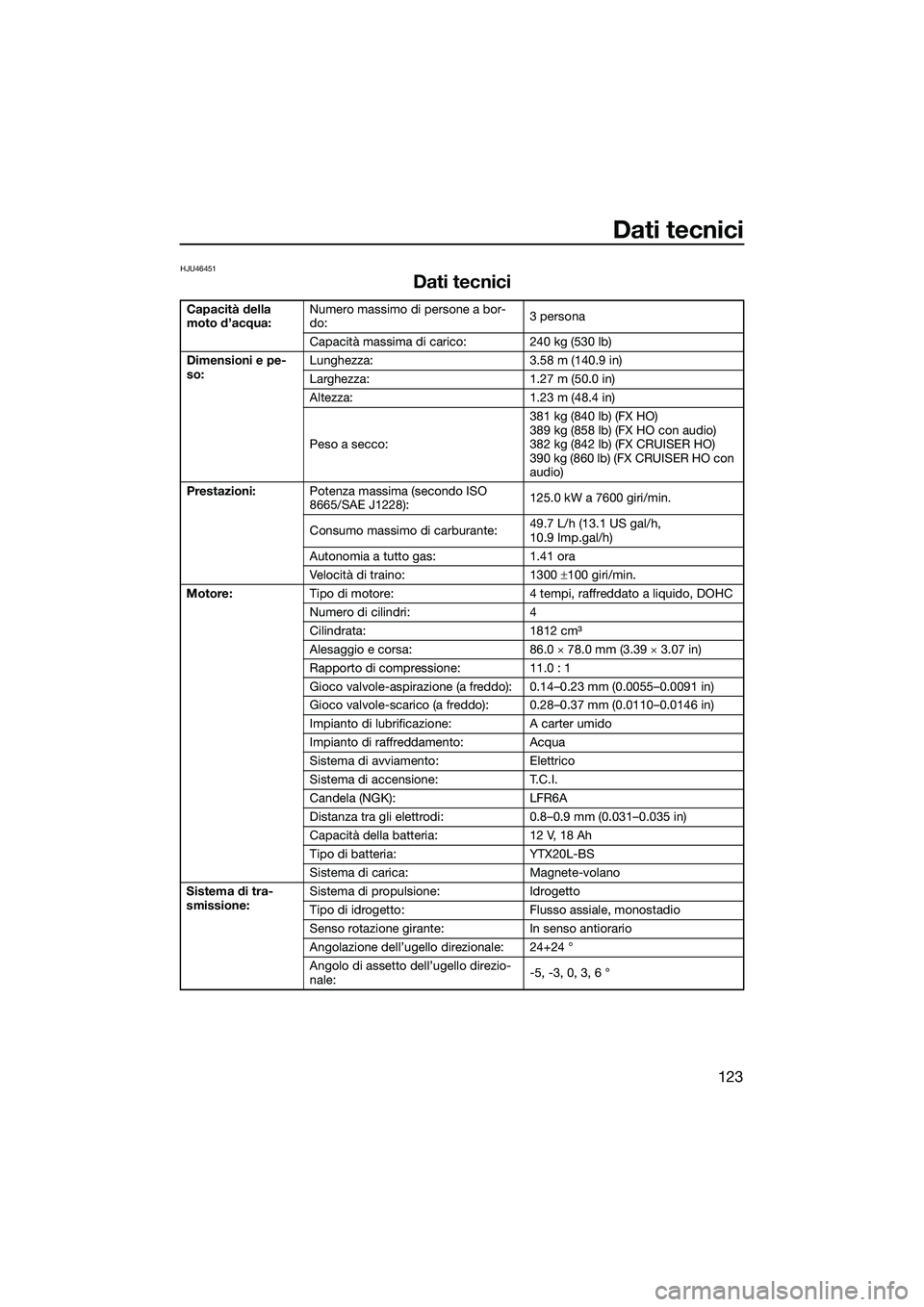

Dati tecnici
123
HJU46451
Dati tecnici
Capacità della
moto d’acqua:Numero massimo di persone a bor-
do:
3 persona
Capacità massima di carico: 240 kg (530 lb)
Dimensioni e pe-
so: Lunghezza: 3.58 m (140.9 in)
Larghezza: 1.27 m (50.0 in)
Altezza: 1.23 m (48.4 in)
Peso a secco: 381 kg (840 lb) (FX HO)
389 kg (858 lb) (FX HO con audio)
382 kg (842 lb) (FX CRUISER HO)
390 kg (860 lb) (FX CRUISER HO con
audio)
Prestazioni: Potenza massima (secondo ISO
8665/SAE J1228): 125.0 kW a 7600 giri/min.
Consumo massimo di carburante: 49.7 L/h (13.1 US gal/h,
10.9 Imp.gal/h)
Autonomia a tutto gas: 1.41 ora
Velocità di traino: 1300 100 giri/min.
Motore: Tipo di motore: 4 tempi, raffreddato a liquido, DOHC
Numero di cilindri: 4
Cilindrata: 1812 cm3
Alesaggio e corsa: 86.0  78.0 mm (3.39  3.07 in)
Rapporto di compressione: 11.0 : 1
Gioco valvole-aspirazione (a freddo): 0.14–0.23 mm (0.0055–0.0091 in)
Gioco valvole-scarico (a freddo): 0.28–0.37 mm (0.0110–0.0146 in)
Impianto di lubrificazione: A carter umido
Impianto di raffreddamento: Acqua
Sistema di avviamento: Elettrico
Sistema di accensione: T.C.I.
Candela (NGK): LFR6A
Distanza tra gli elettrodi: 0.8–0.9 mm (0.031–0.035 in)
Capacità della batteria: 12 V, 18 Ah
Tipo di batteria: YTX20L-BS
Sistema di carica: Magnete-volano
Sistema di tra-
smissione: Sistema di propulsione: Idrogetto
Tipo di idrogetto: Flusso assiale, monostadio
Senso rotazione girante: In senso antiorario
Angolazione dell’ugello direzionale: 24+24 °
Angolo di assetto dell’ugello direzio-
nale:
-5, -3, 0, 3, 6 °
UF3V73H0.book Page 123 Friday, October 1, 2021 9:22 AM

Dati tecnici
124
Carburante ed
olio:Carburante consigliato: Benzina normale senza piombo
Numero di ottano minimo (PON): 86
Numero di ottano minimo (RON): 90
Olio motore consigliato: YAMALUBE 4W o olio per motori a 4
tempi
Olio motore raccomandato tipo SAE: SAE 10W-30, 10W-40, 20W-40,
20W-50
Olio motore raccomandato tipo API: API SG, SH, SJ, SL
Capacità totale del serbatoio del car-
burante: 70 L (18.5 US gal, 15.4 Imp.gal)
Quantità di olio motore con sostitu-
zione del filtro olio: 3.7 L (3.91 US qt, 3.26 Imp.qt)
Quantità di olio motore senza sostitu-
zione del filtro olio: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Quantità totale di olio motore: 5.3 L (5.60 US qt, 4.66 Imp.qt)
UF3V73H0.book Page 124 Friday, October 1, 2021 9:22 AM

Risoluzione dei guasti
125
HJU34562
Individuazione dei guasti
In caso di problemi con la moto d’acqua, consultare la tabella di individuazione guasti per in-
dividuare la possibile causa.
Se non è possibile individuare la causa, consultare un concessionario Yamaha.
HJU46132Tabelle di ricerca ed eliminazione guasti
Verificare la possibile causa e il rimedio, quindi fare riferimento alla pagina relativa.
GUASTOPOSSIBILE CAUSA RIMEDIO PAGINA
Il motore non si av-
via (il motorino di
avviamento non gi-
ra) Sistema anti-
furto Yamaha
Selezionata modalità
di blocco Selezionare modalità
di sblocco
26
Interruttore di
spegnimento
di emergen-
za del motore Forcella non inserita Inserire la forcella
27
Fusibile Bruciato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Batteria Scarica Ricaricare113
Collegamenti dei
morsetti allentati Stringere a seconda
della necessità
113
Morsetti corrosi Pulire o sostituire 113
Motorino di
avviamento Guasto
Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Il motore non si av-
via (il motorino di
avviamento gira) Leva dell’ac-
celeratore
Premuta
Rilasciare 27
Guasto Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Leva RiDE Premuta Rilasciare27
Guasto Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Carburante Serbatoio del carbu- rante vuoto Rifornire prima possi-
bile
81
Vecchio o contami-
nato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Serbatoio del
carburante Presenza di acqua o
di sporco Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Candela Sporca o difettosa Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburante Pompa di alimenta-
zione difettosa
Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
UF3V73H0.book Page 125 Friday, October 1, 2021 9:22 AM

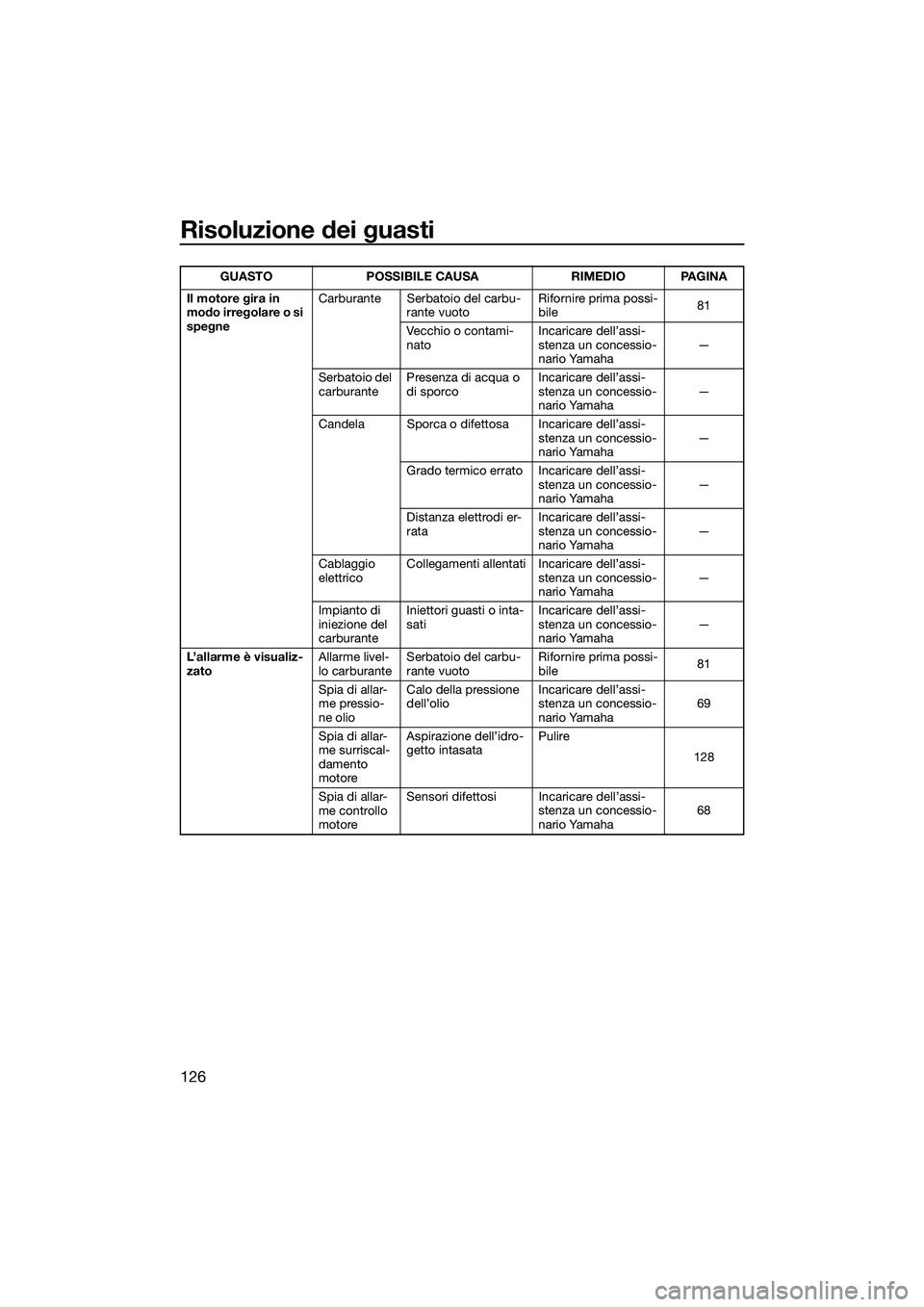

Risoluzione dei guasti
126
Il motore gira in
modo irregolare o si
spegneCarburante Serbatoio del carbu-
rante vuoto Rifornire prima possi-
bile
81
Vecchio o contami-
nato Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Serbatoio del
carburante Presenza di acqua o
di sporco Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Candela Sporca o difettosa Incaricare dell’assi- stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi- stenza un concessio-
nario Yamaha —
Distanza elettrodi er-
rata Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Cablaggio
elettrico Collegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
Impianto di
iniezione del
carburante Iniettori guasti o inta-
sati
Incaricare dell’assi-
stenza un concessio-
nario Yamaha —
L’allarme è visualiz-
zato Allarme livel-
lo carburanteSerbatoio del carbu-
rante vuoto Rifornire prima possi-
bile
81
Spia di allar-
me pressio-
ne olio Calo della pressione
dell’olio
Incaricare dell’assi-
stenza un concessio-
nario Yamaha 69
Spia di allar-
me surriscal-
damento
motore Aspirazione dell’idro-
getto intasata
Pulire
128
Spia di allar-
me controllo
motore Sensori difettosi Incaricare dell’assi-
stenza un concessio-
nario Yamaha 68
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
