2022 YAMAHA FX HO Manuale duso (in Italian)

Utilizzo delle dotazioni
79
Per aprire lo scomparto portaoggetti im-
permeabile amovibile:
(1) Togliere la sella posteriore. (Vedere pagi-na 73 per le procedure di rimozione ed
installazione della sella.)
(2) Svitare il tappo e toglierlo.
Per chiudere lo scomparto portaoggetti
impermeabile amovibile:
(1) Installare saldamente il tappo stringen- dolo fino a quando si arresta.
(2) Installare saldamente la sella posteriore nella sua posizione originale.
HJU42391Supporto e coperchio dell’estintore
Il supporto ed il coperchio dell’estintore si
trovano nel gavone di prua.
Per utilizzare il supporto ed il coperchio
dell’estintore:
(1) Tirare all’indietro la leva a scatto del co-fano, quindi sollevare la parte posteriore
del cofano.
(2) Sganciare la cinghia e togliere il coper- chio dell’estintore.
(3) Porre l’estintore nel supporto, e poi met- tere il coperchio sull’estintore.
(4) Fissare saldamente il coperchio e l’estin- tore con la cinghia.
(5) Premere la parte posteriore del cofano verso il basso per bloccarlo saldamente
in posizione. Prima di utilizzare la moto
1Ta p p o
1 Scomparto portaoggetti impermeabile
amovibile
Scomparto portaoggetti impermeabile
amovibile:
Capacità:9.0 L (2.4 US gal, 2.0 Imp.gal)
Limite di carico:
3.0 kg (7 lb)
1
1
1Leva a scatto del cofano
1 Supporto e copertura dell’estintore
2 Cinghia
1
1
2
UF3V73H0.book Page 79 Friday, October 1, 2021 9:22 AM

Utilizzo delle dotazioni
80
d’acqua, assicurarsi che il cofano sia
chiuso saldamente.
UF3V73H0.book Page 80 Friday, October 1, 2021 9:22 AM

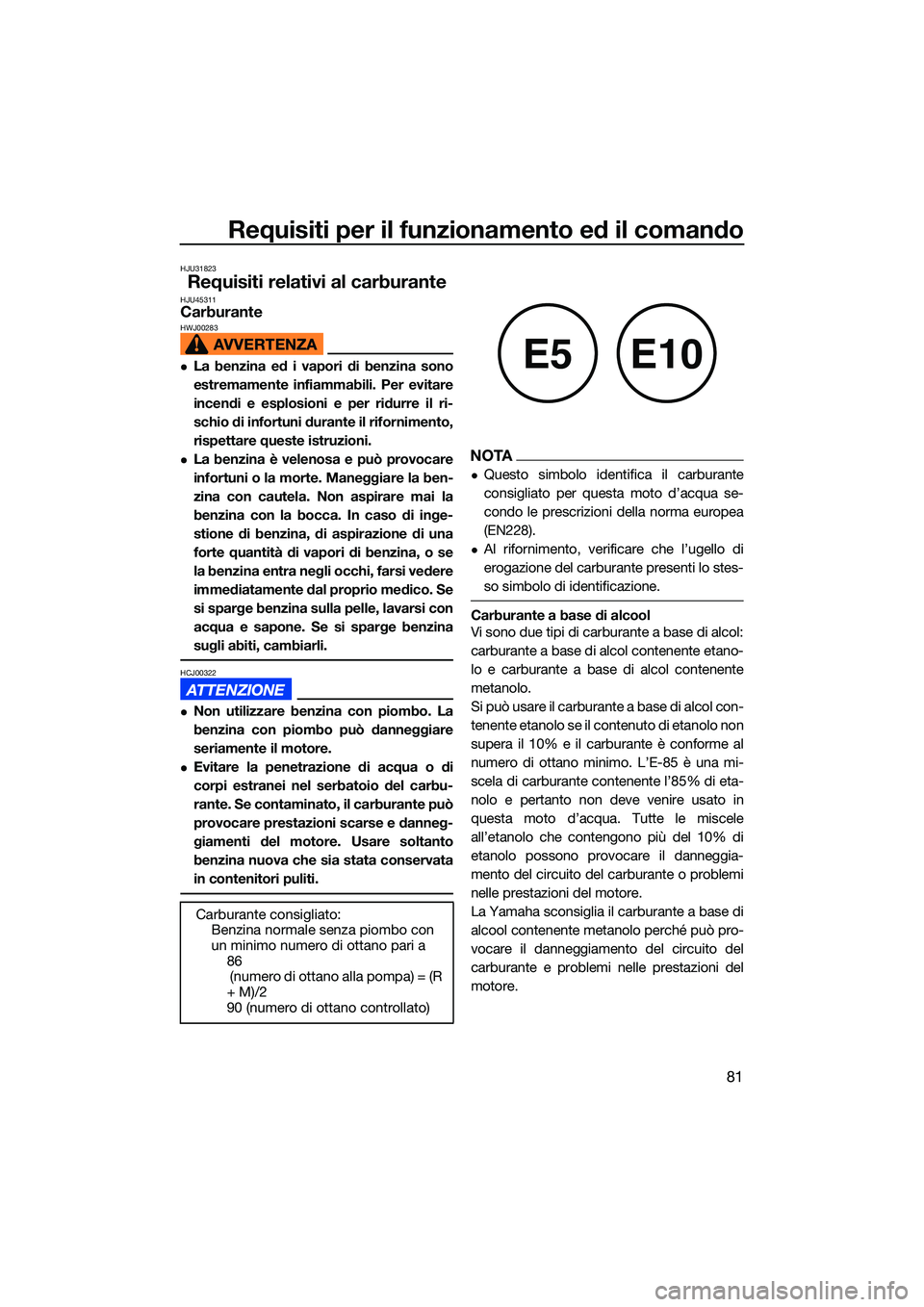

Requisiti per il funzionamento ed il comando
81
HJU31823
Requisiti relativi al carburanteHJU45311CarburanteHWJ00283
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi e esplosioni e per ridurre il ri-
schio di infortuni durante il rifornimento,
rispettare queste istruzioni.
La benzina è velenosa e può provocare
infortuni o la morte. Maneggiare la ben-
zina con cautela. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina, di aspirazione di una
forte quantità di vapori di benzina, o se
la benzina entra negli occhi, farsi vedere
immediatamente dal proprio medico. Se
si sparge benzina sulla pelle, lavarsi con
acqua e sapone. Se si sparge benzina
sugli abiti, cambiarli.
HCJ00322
Non utilizzare benzina con piombo. La
benzina con piombo può danneggiare
seriamente il motore.
Evitare la penetrazione di acqua o di
corpi estranei nel serbatoio del carbu-
rante. Se contaminato, il carburante può
provocare prestazioni scarse e danneg-
giamenti del motore. Usare soltanto
benzina nuova che sia stata conservata
in contenitori puliti.
NOTA
Questo simbolo identifica il carburante
consigliato per questa moto d’acqua se-
condo le prescrizioni della norma europea
(EN228).
Al rifornimento, verificare che l’ugello di
erogazione del carburante presenti lo stes-
so simbolo di identificazione.
Carburante a base di alcool
Vi sono due tipi di carburante a base di alcol:
carburante a base di alcol contenente etano-
lo e carburante a base di alcol contenente
metanolo.
Si può usare il carburante a base di alcol con-
tenente etanolo se il contenuto di etanolo non
supera il 10% e il carburante è conforme al
numero di ottano minimo. L’E-85 è una mi-
scela di carburante contenente l’85% di eta-
nolo e pertanto non deve venire usato in
questa moto d’acqua. Tutte le miscele
all’etanolo che contengono più del 10% di
etanolo possono provocare il danneggia-
mento del circuito del carburante o problemi
nelle prestazioni del motore.
La Yamaha sconsiglia il carburante a base di
alcool contenente metanolo perché può pro-
vocare il danneggiamento del circuito del
carburante e problemi nelle prestazioni del
motore.
Carburante consigliato:
Benzina normale senza piombo con
un minimo numero di ottano pari a86
(numero di ottano alla pompa) = (R
+ M)/2
90 (numero di ottano controllato)
E5E10
UF3V73H0.book Page 81 Friday, October 1, 2021 9:22 AM

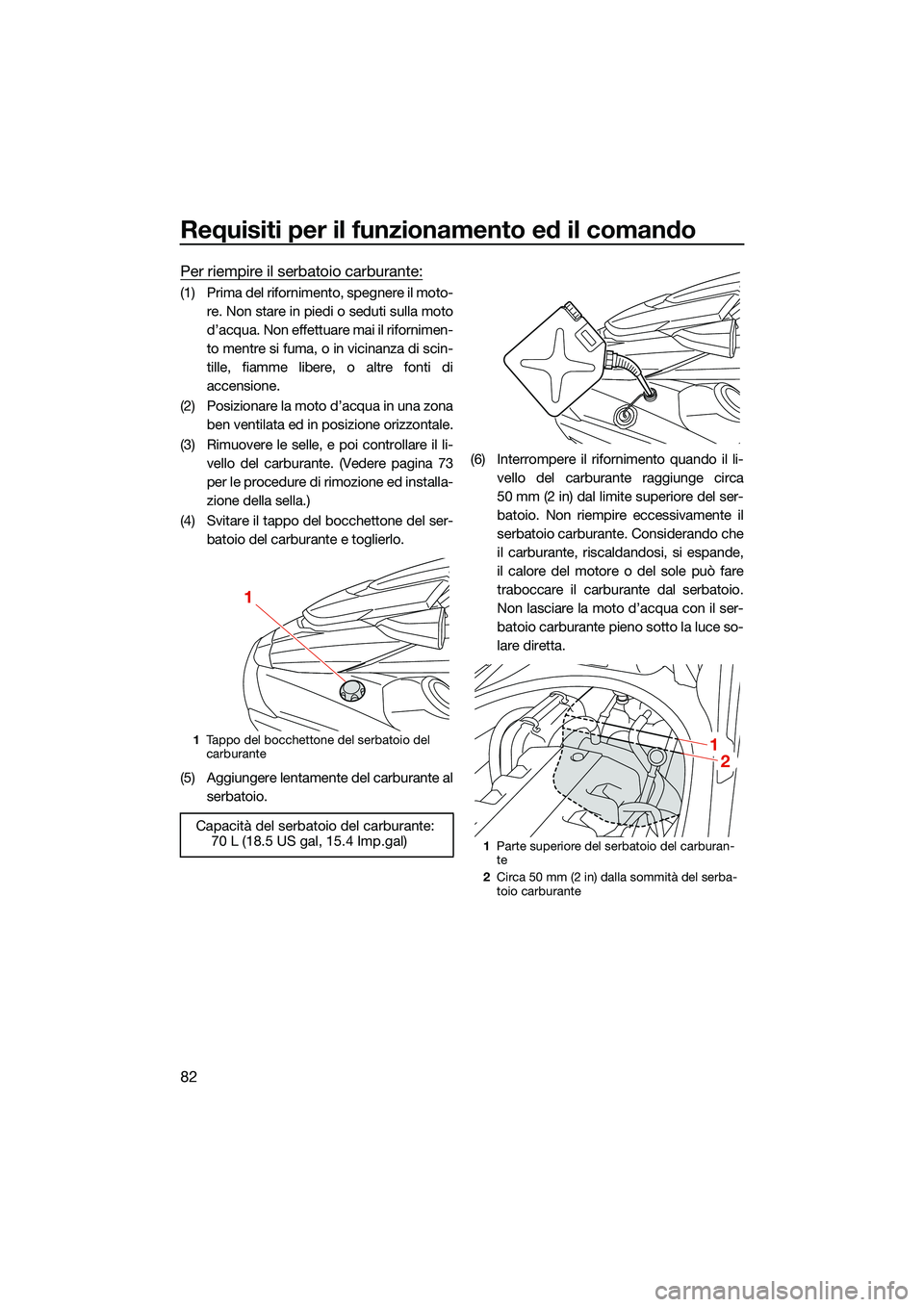

Requisiti per il funzionamento ed il comando
82
Per riempire il serbatoio carburante:
(1) Prima del rifornimento, spegnere il moto-re. Non stare in piedi o seduti sulla moto
d’acqua. Non effettuare mai il rifornimen-
to mentre si fuma, o in vicinanza di scin-
tille, fiamme libere, o altre fonti di
accensione.
(2) Posizionare la moto d’acqua in una zona ben ventilata ed in posizione orizzontale.
(3) Rimuovere le selle, e poi controllare il li- vello del carburante. (Vedere pagina 73
per le procedure di rimozione ed installa-
zione della sella.)
(4) Svitare il tappo del bocchettone del ser- batoio del carburante e toglierlo.
(5) Aggiungere lentamente del carburante al serbatoio. (6) Interrompere il rifornimento quando il li-
vello del carburante raggiunge circa
50 mm (2 in) dal limite superiore del ser-
batoio. Non riempire eccessivamente il
serbatoio carburante. Considerando che
il carburante, riscaldandosi, si espande,
il calore del motore o del sole può fare
traboccare il carburante dal serbatoio.
Non lasciare la moto d’acqua con il ser-
batoio carburante pieno sotto la luce so-
lare diretta.
1Tappo del bocchettone del serbatoio del
carburante
Capacità del serbatoio del carburante:
70 L (18.5 US gal, 15.4 Imp.gal)
1
1Parte superiore del serbatoio del carburan-
te
2 Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
2
1
UF3V73H0.book Page 82 Friday, October 1, 2021 9:22 AM

Requisiti per il funzionamento ed il comando
83
(7) Eliminare immediatamente il carburantefuoriuscito con un panno asciutto.
(8) Installare saldamente il tappo del boc- chettone del serbatoio carburante strin-
gendolo fino ad avvertire lo scatto.
(9) Installare saldamente le selle nelle loro posizioni originali.
HJU40291
Requisiti dell’olio motoreHJU41514Olio motoreHCJ00282
Utilizzare soltanto olio per motore a 4 tem-
pi. L’utilizzo di olio per motori a 2 tempi
potrebbe danneggiare gravemente il mo-
tore.
NOTA
Se si utilizza il motore ad alte velocità, si può
registrare un certo consumo d’olio motore.
Controllare il livello dell’olio motore.
Perché scegliere Yamalube
L’olio YAMALUBE è un componente originale
YAMAHA frutto della passione dei tecnici e della convinzione che l’olio motore sia un
componente liquido importante del motore.
Mettiamo in campo team di specialisti in in-
gegneria meccanica, chimica, elettronica e
prove su pista per sviluppare il motore di pari
passo con l’olio che vi verrà impiegato. Gli oli
Yamalube sfruttano appieno le qualità basila- ri dell’olio combinando additivi in una miscela
perfetta, capace di garantire che l’olio così
sviluppato renda possibili i nostri standard
previsti per le prestazioni. Di conseguenza, gli
oli minerali, semisintetici e sintetici Yamalube
vantano caratteristiche e peculiarità distinte.
L’esperienza di Yamaha , maturata in anni di
attività di ricerca e sviluppo dell’olio a partire
1 Parte superiore del serbatoio del carburan-
te
2 Circa 50 mm (2 in) dalla sommità del serba-
toio carburante
21
Olio motore consigliato:
YAMALUBE 4W o olio per motori a 4
tempi
Tipo di olio motore consigliato: SAE 10W-30, 10W-40, 20W-40,
20W-50
Qualità olio motore consigliata: API SG, SH, SJ, SL
UF3V73H0.book Page 83 Friday, October 1, 2021 9:22 AM

Requisiti per il funzionamento ed il comando
84
dagli anni ’60, garantisce che Yamalube sia la
scelta migliore per il vostro motore Yamaha.
Controllo del livello dell’olio motore
HWJ00341
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provocare
ustioni.
HCJ01002
Accertarsi che detriti e acqua non penetri-
no nel foro di riempimento dell’olio. Detriti
ed acqua nel motore possono provocare
danneggiamenti gravi del motore.
Per controllare il livello dell’olio motore:
(1) Posizionare la moto d’acqua a terra inuna posizione perfettamente piana con il
motore spento. Se il motore era acceso,
lasciare depositare l’olio motore aspet-
tando 5 minuti o più prima di controllare
il livello dell’olio.
(2) Rimuovere le selle. (Vedere pagina 73 per le procedure di rimozione ed installa-
zione della sella.)
(3) Rimuovere l’astina di livello e pulirla. (4) Inserire di nuovo l’astina di livello nel re-
lativo tubo. Estrarre ancora l’astina di li-
vello e accertarsi che il livello dell’olio
motore sia compreso tra i riferimenti di li-
vello minimo e massimo.
(5) Se il livello dell’olio motore è notevol- mente superiore al riferimento di livello
massimo, consultare un concessionario
Yamaha. Se il livello dell’olio motore è in- feriore al riferimento di livello minimo,
rabboccare con olio motore.
(6) Svitare il tappo del bocchettone del ser- batoio olio motore e toglierlo.
1Astina
1 Riferimento di livello massimo
2 Riferimento di livello minimo
1
1
2
UF3V73H0.book Page 84 Friday, October 1, 2021 9:22 AM

Requisiti per il funzionamento ed il comando
85
(7) Aggiungere lentamente olio motore.
NOTA
La differenza tra i riferimenti di livello minimo
e massimo sull’astina di livello corrisponde a
circa 1 L (1.06 US qt, 0.88 Imp.qt) di olio mo-
tore.
(8) Attendere circa 5 minuti per lasciare de-positare l’olio motore, quindi controllare
di nuovo il livello dell’olio motore.
(9) Ripetere le fasi 3–8 fino a quando l’olio motore ha raggiunto il livello corretto.
(10) Installare saldamente il tappo del boc- chettone del serbatoio olio motore strin-
gendolo fino a quando si arresta.
(11) Installare saldamente le selle nelle loro posizioni originali.
HJU40022
Scarico dell’acqua di sentinaHCJ01302
Non fare funzionare il motore a pieno regi-
me se è presente acqua di sentina nel
vano motore. L’acqua di sentina può esse-
re spruzzata all’interno del motore cau-
sando gravi danni.
HJU44262Scarico dell’acqua di sentina a terra
Per scaricare l’acqua di sentina a terra:
(1) Svitare i tappi filettati di scarico di poppae toglierli.
(2) Alzare la prua della moto d’acqua, come per mettere la moto d’acqua su una ram-
pa, per scaricare l’acqua di sentina dal
vano motore.
(3) Dopo aver scaricato l’acqua di sentina dai fori dei tappi di scarico di poppa, eli-
minare l’umidità residua nel vano motore
con un panno asciutto.
(4) Controllare che i tappi filettati di scarico di poppa e gli O-ring sui tappi non siano
danneggiati e non ci siano corpi estranei
sui filetti o sugli O-ring. ATTENZIONE:
Prima di installare i tappi filettati di
scarico di poppa, pulire le filettature
dei tappi di scarico e gli O-ring sui tap-
pi per rimuovere qualsiasi materiale
1 Tappo bocchettone serbatoio dell’olio mo-
tore
1
1Tappo di scarico di poppa
1
UF3V73H0.book Page 85 Friday, October 1, 2021 9:22 AM

Requisiti per il funzionamento ed il comando
86
estraneo, come sporcizia o sabbia. Al-
trimenti, i tappi filettati di scarico di
poppa potrebbero essere danneggia-
ti, permettendo all’acqua di entrare
nel vano motore. Controllare gli O-ring
sui tappi filettati di scarico di poppa e
verificare che i tappi siano ben stretti
prima di mettere in acqua la moto. In
caso contrario, l’acqua potrebbe alla-
gare il vano motore e affondare la
moto d’acqua.
[HCJ00364]
(5) Installare saldamente i tappi filettati discarico di poppa stringendoli fino a
quando si arrestano.
HJU40536Scarico dell’acqua di sentina in acqua
Una piccola quantità di acqua di sentina ri-
mane nel vano motore anche dopo aver sca-
ricato l’acqua di sentina in acqua. Per
scaricare completamente l’acqua di sentina,
togliere la moto dall’acqua e scaricare l’ac-
qua di sentina a terra.
Sistema di scarico per depressione
dell’idrogetto dell’acqua di sentina
Durante l’uso della moto d’acqua, l’acqua di
sentina nel vano motore viene aspirata dalla
depressione che si crea nell’idrogetto e sca-
ricata dalla moto median te l’ugello direziona-
le dell’idrogetto.
Per scaricare l’acqua di sentina in acqua:
Mantenere la moto d’acqua in moto rettilineo
ad una velocità superiore a quella di planata
per almeno 2 minuti. ATTENZIONE: Dopo
aver riavviato il motore, attendere almeno
1 minuto prima di portarlo a pieno regime.
L’acqua di sentina presente nel vano mo-
tore può essere spruzzata all’interno del
motore causando gravi danni.
[HCJ00554]
1 O-ring
1
UF3V73H0.book Page 86 Friday, October 1, 2021 9:22 AM
