Controlli prima dell’utilizzo
95

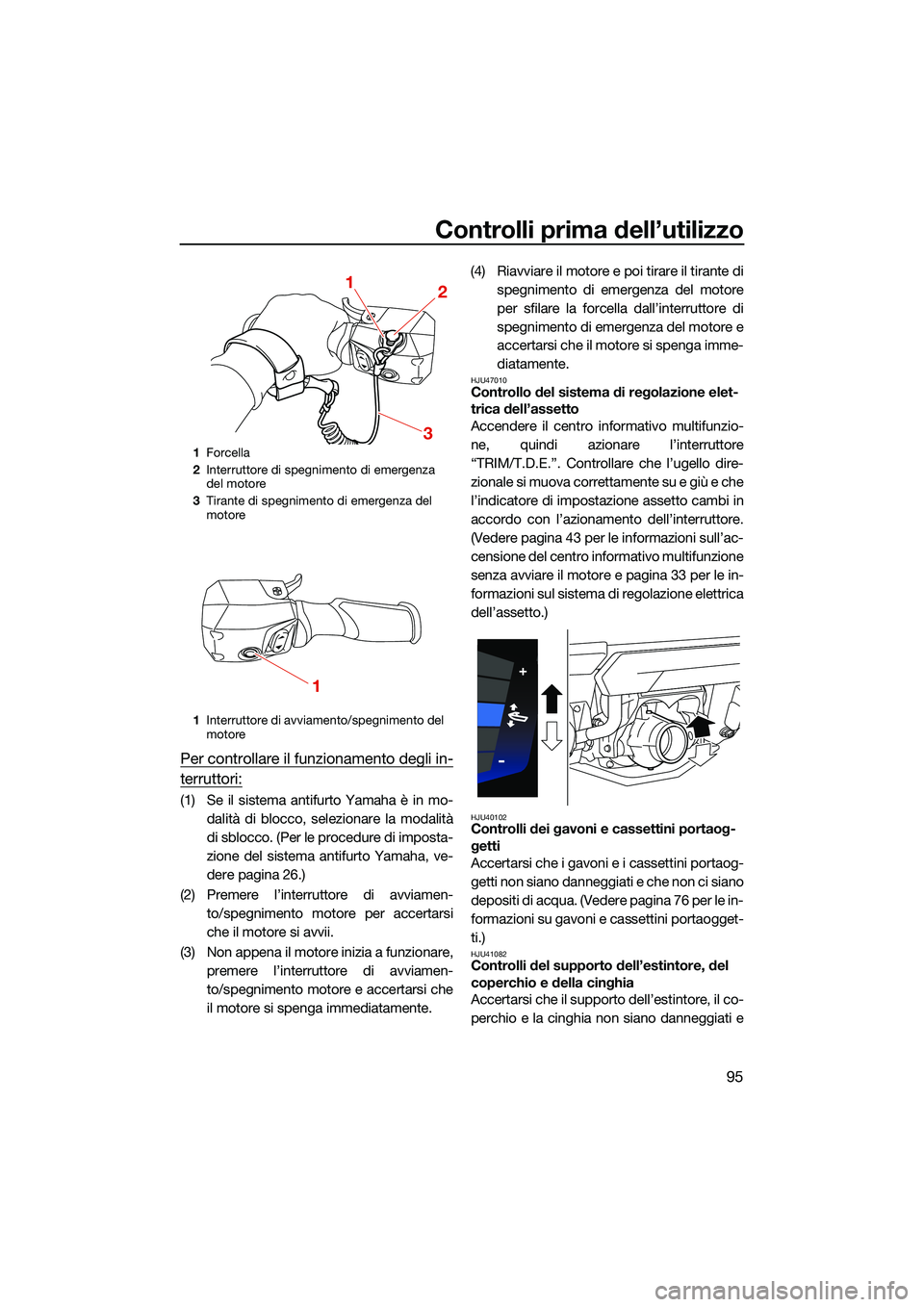

Per controllare il funzionamento degli in-
terruttori:
(1) Se il sistema antifurto Yamaha è in mo-dalità di blocco, selezionare la modalità
di sblocco. (Per le procedure di imposta-
zione del sistema antifurto Yamaha, ve-
dere pagina 26.)
(2) Premere l’interruttore di avviamen- to/spegnimento motore per accertarsi
che il motore si avvii.
(3) Non appena il motore inizia a funzionare, premere l’interruttore di avviamen-
to/spegnimento motore e accertarsi che
il motore si spenga immediatamente. (4) Riavviare il motore e poi tirare il tirante di
spegnimento di emergenza del motore
per sfilare la forcella dall’interruttore di
spegnimento di emergenza del motore e
accertarsi che il motore si spenga imme-
diatamente.
HJU47010Controllo del sistema di regolazione elet-
trica dell’assetto
Accendere il centro informativo multifunzio-
ne, quindi azionare l’interruttore
“TRIM/T.D.E.”. Controllare che l’ugello dire-
zionale si muova correttamente su e giù e che
l’indicatore di impostazione assetto cambi in
accordo con l’azionamento dell’interruttore.
(Vedere pagina 43 per le informazioni sull’ac-
censione del centro informativo multifunzione
senza avviare il motore e pagina 33 per le in-
formazioni sul sistema di regolazione elettrica
dell’assetto.)
HJU40102Controlli dei gavoni e cassettini portaog-
getti
Accertarsi che i gavoni e i cassettini portaog-
getti non siano danneggiati e che non ci siano
depositi di acqua. (Vedere pagina 76 per le in-
formazioni su gavoni e cassettini portaogget-
ti.)
HJU41082Controlli del supporto dell’estintore, del
coperchio e della cinghia
Accertarsi che il supporto dell’estintore, il co-
perchio e la cinghia non siano danneggiati e
1Forcella
2 Interruttore di spegnimento di emergenza
del motore
3 Tirante di spegnimento di emergenza del
motore
1 Interruttore di avviamento/spegnimento del
motore
12
3
1
UF3V73H0.book Page 95 Friday, October 1, 2021 9:22 AM

Controlli prima dell’utilizzo
96
che il coperchio sia trattenuto saldamente in
posizione dalla cinghia. (Vedere pagina 79
per informazioni sul supporto dell’estintore,
sul coperchio e sulla cinghia.)
HJU32544Controllo dell’estintore
Verificare che ci sia un estintore carico a bor-
do.
Per controllare l’estintore, vedere le istruzioni
fornite dal produttore dell’estintore. Tenere
sempre l’estintore fissato nel supporto con il
suo coperchio in posizione.
Portare sempre un estintore a bordo. L’estin-
tore non fa parte dell’equipaggiamento stan-
dard di questa moto d’acqua. Se non ne se
ne possiede uno, contattare un concessiona-
rio Yamaha o un rivenditore di estintori per
acquistarne uno che sia conforme alle speci-
fiche.
HJU40122Controllo delle dotazioni di sicurezza
Controllare che le dotazioni di sicurezza con-
formi alle normative vigenti siano a bordo.
HJU32353Controllo dello scafo e del ponte
Controllare se lo scafo e il ponte sono dan-
neggiati o presentano altri problemi.
HJU32657Controlli della presa d’acqua dell’idroget-
to
Accertarsi che la presa d’acqua dell’idrogetto
non sia danneggiata oppure ostruita da alghe
o detriti. Se l’aspirazione dell’acqua è intasa-ta, pulirla. (Vedere pagina 128 per informazio-
ni sulla presa d’acqua dell’idrogetto.)
HJU43221Controllo dell’ugello direzionale dell’idro-
getto e della cucchiaia ribaltabile per l’in-
versione del flusso
Controllare che l’ugello direzionale dell’idro-
getto e la cucchiaia ribaltabile per l’inversione
del flusso non siano danneggiati e non pre-
sentino altri problemi.
HJU44252Controlli dei tappi filettati di scarico di
poppa
Svitare i tappi filettati di scarico di poppa e to-
glierli, quindi accertarsi che i tappi e gli O-ring
non siano danneggiati e non ci siano corpi
estranei sui filetti o sugli O-ring.
ATTENZIONE: Prima di installare i tappi fi-
lettati di scarico di poppa, pulire le filetta-
ture dei tappi di scarico e gli O-ring sui
tappi per rimuovere qualsiasi materiale
estraneo, come sporcizia o sabbia. Altri-
menti, i tappi filettati di scarico di poppa
potrebbero essere danneggiati, permet-
tendo all’acqua di entrare nel vano moto-
re. Controllare gli O-ring sui tappi filettati
di scarico di poppa e verificare che i tappi
siano ben stretti prima di mettere in acqua
la moto. In caso contrario, l’acqua potreb-
be allagare il vano motore e affondare la
moto d’acqua.
[HCJ00364]
1 Tappo di scarico di poppa
2 O-ring
2
1
UF3V73H0.book Page 96 Friday, October 1, 2021 9:22 AM

Controlli prima dell’utilizzo
97
Installare saldamente i tappi filettati di scarico
di poppa stringendoli fino a quando si arre-
stano.
HJU41441Controllo del cofano
Premere la parte posteriore del cofano ed ac-
certarsi che sia chiuso saldamente.
HJU40147Controlli dopo l’utilizzo
Eseguire i controlli dopo l’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzo
mentre la moto d’acqua è in acqua e il motore
è acceso.
Per eseguire i controlli dopo l’utilizzo:
(1) Mettere in acqua la moto d’acqua. (Ve-dere pagina 100 per informazioni sulla
messa in acqua della moto.)
(2) Eseguire i controlli ed accertarsi che non ci siano elementi malfunzionanti o altri
problemi.
HJU40553Controllo dell’uscita di controllo dell’ac-
qua di raffreddamento
Controllare se l’acqua viene scaricata
dall’uscita di controllo dell’acqua di raffred-
damento mentre il motore è in funzione. (Ve-
dere pagina 29 per informazioni sull’uscita di
controllo dell’acqua di raffreddamento.)
HJU47000Controllo centro informativo multifunzio-
ne
Accertarsi che il centro informativo multifun-
zione funzioni correttamente. (Vedere pagina
43 per informazioni sul funzionamento corret-
to del centro informativo multifunzione.)
HJU43394Controllo del sistema del cambio
Azionare la leva dell’ acceleratore e la leva
RiDE e controllare che la moto d’acqua si
muova o non si muova in conformità all’indi-
cazione visualizzata dall’indicatore senso di
marcia. (Vedere la pagina 31 per le procedure
di funzionamento del sistema del cambio.)
AVVERTENZA! Per evitare collisioni, utiliz- zare il mezzo a velocità sicure, e mantene-
re una distanza adeguata dalle persone,
dagli ostacoli e dalle altre moto d’acqua.
[HWJ01860]
1 Tappo di scarico di poppa
1
UF3V73H0.book Page 97 Friday, October 1, 2021 9:22 AM

Controlli prima dell’utilizzo
98

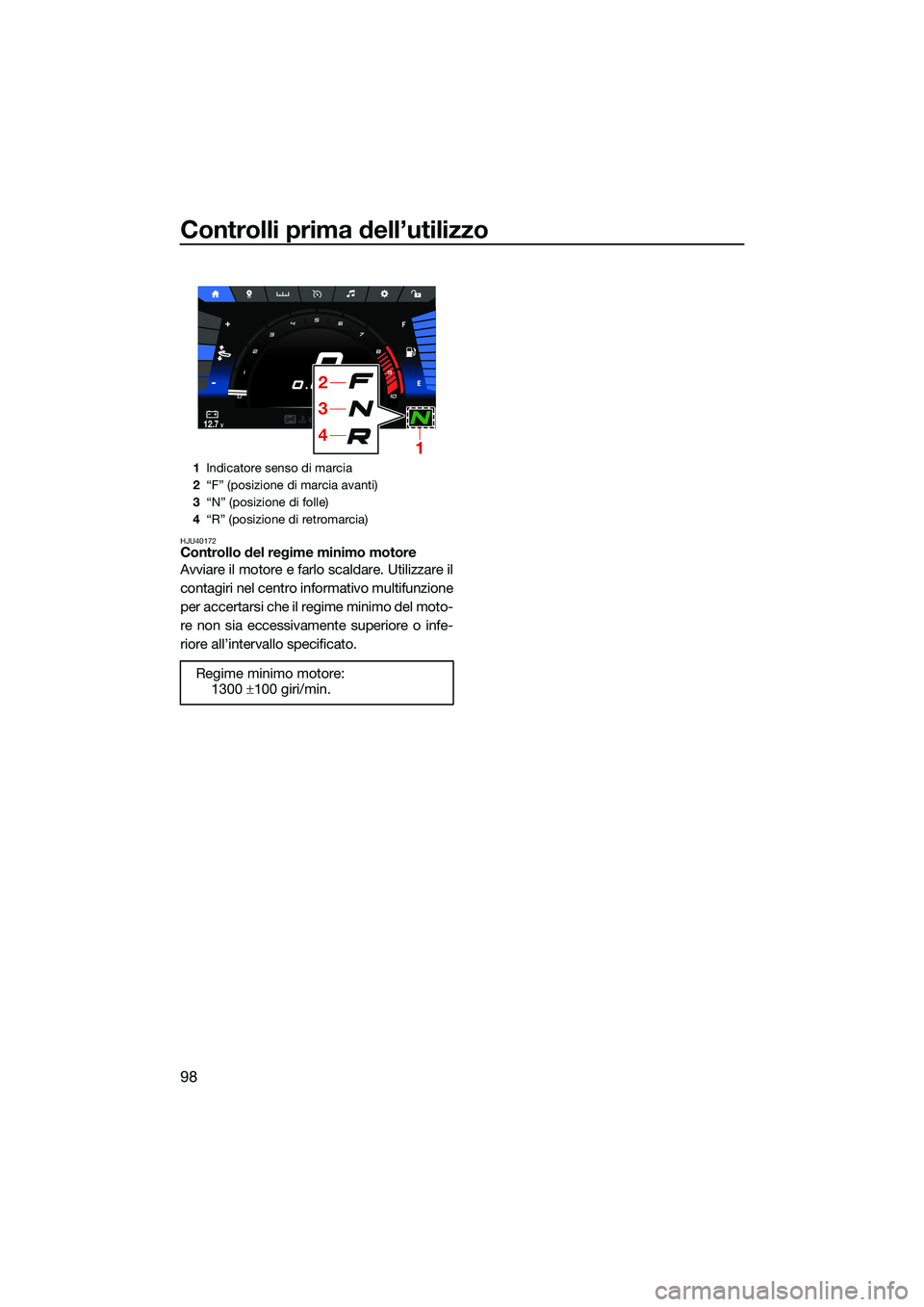

HJU40172Controllo del regime minimo motore
Avviare il motore e farlo scaldare. Utilizzare il
contagiri nel centro informativo multifunzione
per accertarsi che il regime minimo del moto-
re non sia eccessivamente superiore o infe-
riore all’intervallo specificato.
1Indicatore senso di marcia
2 “F” (posizione di marcia avanti)
3 “N” (posizione di folle)
4 “R” (posizione di retromarcia)
Regime minimo motore:
1300 100 giri/min.
MPH
RPM
x1000
12.7V10 :00AM
14
3
2
UF3V73H0.book Page 98 Friday, October 1, 2021 9:22 AM

Utilizzo della moto d’acqua
99
HJU32905
Funzionamento della moto d’acqua
HWJ00512
Prima di utilizzare la moto d’acqua, pren-
dere confidenza con tutti i comandi. Con-
sultare un rivenditore Yamaha per
qualsiasi comando o funzione poco chiari.
La mancata comprensione del funziona-
mento dei comandi potrebbe causare un
incidente.
HJU32965Imparare a conoscere la moto
d’acqua
L’uso della vostra moto d’acqua richiede una
certa abilità che si acquisisce solo dopo un
determinato periodo di utilizzo. Prima di az-
zardare manovre più complesse, dedicare il
tempo necessario all’apprendimento delle
tecniche di base.
L’uso della moto d’acqua può risultare un’at-
tività molto piacevole, in grado di offrirvi ore e
ore di divertimento. Tuttavia è essenziale ac-
quisire dimestichezza con il funzionamento
del mezzo, al fine di acquisire il grado di abi-
lità necessario per utilizzarlo in sicurezza.
Prima di utilizzare questa moto d’acqua, leg-
gere questo Manuale del proprietario/condu-
cente, la Guida con consigli pratici per il
conducente, la Scheda con istruzioni per il
conducente e tutte le etichette sulla moto
d’acqua. Prestare particolare attenzione alle
informazioni che riguardano la sicurezza a
partire da pagina 9. Queste letture vi forniran-
no informazioni utili sulla moto d’acqua ed il
suo funzionamento.
Ricordare: Questa moto d’acqua è progetta-
ta per trasportare il conducente ed un massi-
mo di 2 passeggeri. Non superare mai il limite
massimo di carico e non permettere che più di 3 persone (o 2 persone se si traina uno wa-
keboarder o uno sciatore) salgano contem-
poraneamente sulla moto d’acqua.
HJU33006Imparare ad usare la moto d’acqua
Prima di usare la moto d’acqua, eseguire
sempre i controlli prima dell’utilizzo elencati a
pagina 89. Il breve tempo dedicato a control-
lare la moto d’acqua vi sarà ripagato da una
maggiore sicurezza ed affidabilità.
Controllare le disposizioni di legge locali pri-
ma di usare la moto d’acqua.
Utilizzare il mezzo prud
entemente, a velocità
sicure, e mantenere una distanza adeguata
dalle persone, dagli ostacoli e dalle altre moto
d’acqua. Per imparare, scegliere una zona
spaziosa dove la visibilità sia buona ed il traf-
fico di natanti sia limitato.
Utilizzare il sistema dell’amico—guidare con
qualcuno accanto. Prestare costante atten-
zione alla presenza di persone, ostacoli e al-
tre moto d’acqua. Stare attenti alle condizioni
che limitano la visibilità o impediscono di ve-
dere gli altri.
Afferrare saldamente il manubrio e tenere en-
trambi i piedi sul fondo del pozzetto. Non ten-
tare di trasportare passeggeri fino a quando Carico massimo:
240 kg (530 lb)
Il carico è il peso totale del carico, del
conducente e dei passeggeri.
UF3V73H0.book Page 99 Friday, October 1, 2021 9:22 AM

Utilizzo della moto d’acqua
100
non si saranno sviluppate completamente le
vostre capacità di governo della moto d’ac-
qua.

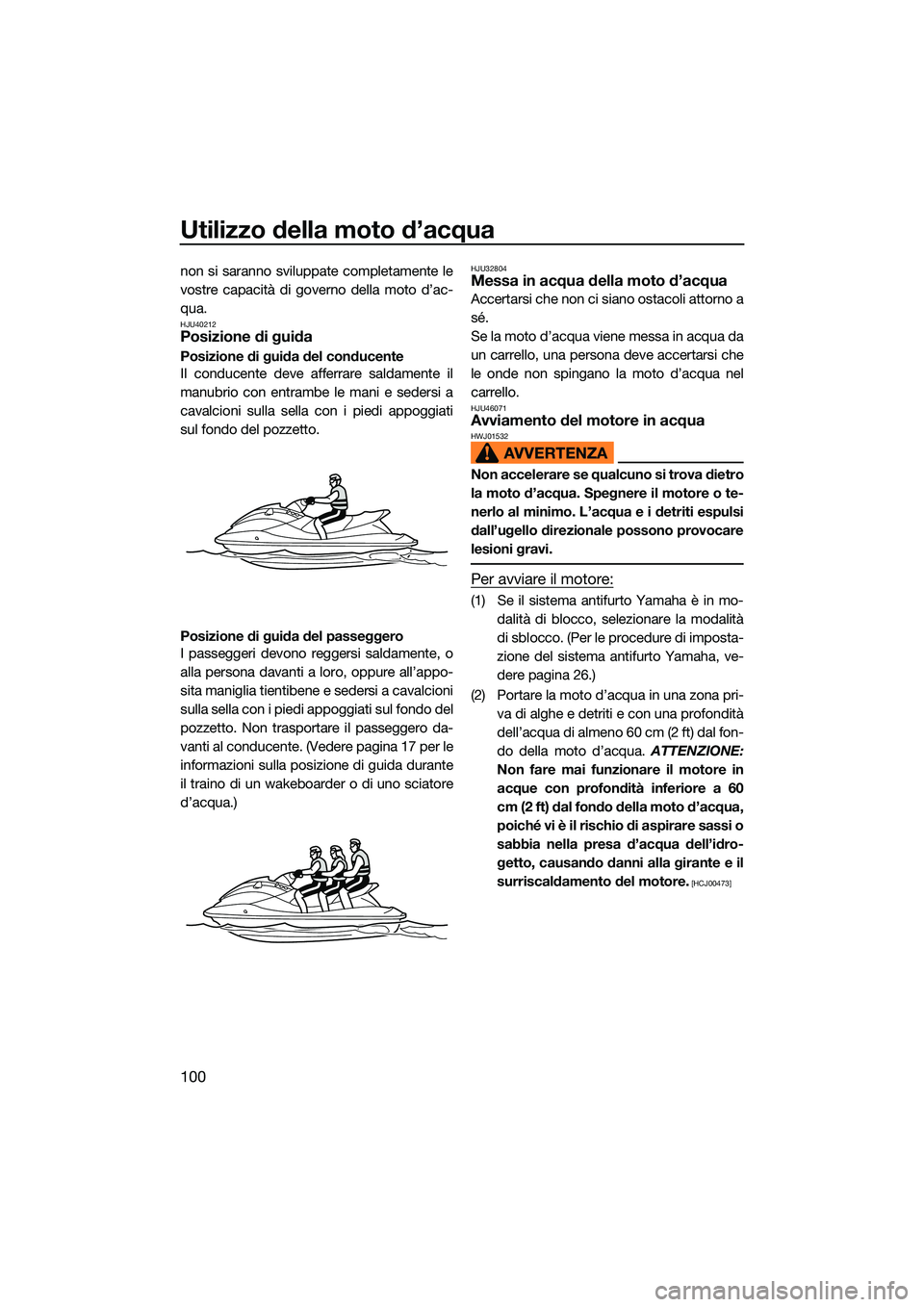

HJU40212Posizione di guida
Posizione di guida del conducente
Il conducente deve afferrare saldamente il
manubrio con entrambe le mani e sedersi a
cavalcioni sulla sella con i piedi appoggiati
sul fondo del pozzetto.
Posizione di guida del passeggero
I passeggeri devono reggersi saldamente, o
alla persona davanti a loro, oppure all’appo-
sita maniglia tientibene e sedersi a cavalcioni
sulla sella con i piedi appoggiati sul fondo del
pozzetto. Non trasportare il passeggero da-
vanti al conducente. (Vedere pagina 17 per le
informazioni sulla posizione di guida durante
il traino di un wakeboarder o di uno sciatore
d’acqua.)
HJU32804Messa in acqua della moto d’acqua
Accertarsi che non ci siano ostacoli attorno a
sé.
Se la moto d’acqua viene messa in acqua da
un carrello, una persona deve accertarsi che
le onde non spingano la moto d’acqua nel
carrello.
HJU46071Avviamento del motore in acquaHWJ01532
Non accelerare se qualcuno si trova dietro
la moto d’acqua. Spegnere il motore o te-
nerlo al minimo. L’acqua e i detriti espulsi
dall’ugello direzionale possono provocare
lesioni gravi.
Per avviare il motore:
(1) Se il sistema antifurto Yamaha è in mo-dalità di blocco, selezionare la modalità
di sblocco. (Per le procedure di imposta-
zione del sistema antifurto Yamaha, ve-
dere pagina 26.)

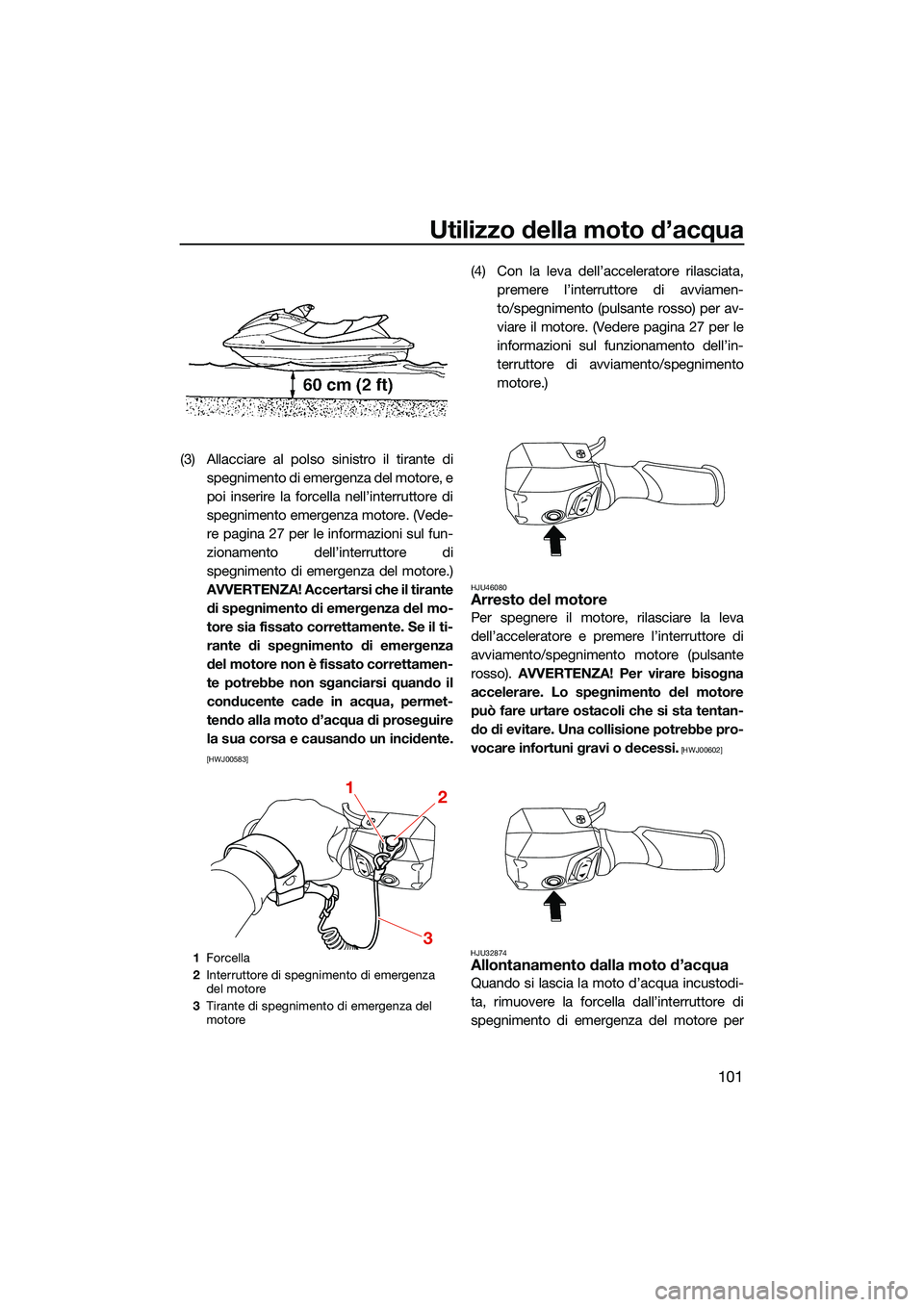

(2) Portare la moto d’acqua in una zona pri- va di alghe e detriti e con una profondità
dell’acqua di almeno 60 cm (2 ft) dal fon-
do della moto d’acqua. ATTENZIONE:
Non fare mai funzionare il motore in
acque con profondità inferiore a 60
cm (2 ft) dal fondo della moto d’acqua,
poiché vi è il rischio di aspirare sassi o
sabbia nella presa d’acqua dell’idro-
getto, causando danni alla girante e il
surriscaldamento del motore.
[HCJ00473]
UF3V73H0.book Page 100 Friday, October 1, 2021 9:22 AM

Utilizzo della moto d’acqua
101
(3) Allacciare al polso sinistro il tirante dispegnimento di emergenza del motore, e
poi inserire la forcella nell’interruttore di
spegnimento emergenza motore. (Vede-
re pagina 27 per le informazioni sul fun-
zionamento dell’interruttore di
spegnimento di emergenza del motore.)
AVVERTENZA! Accertarsi che il tirante di spegnimento di emergenza del mo-
tore sia fissato correttamente. Se il ti-
rante di spegnimento di emergenza
del motore non è fissato correttamen-
te potrebbe non sganciarsi quando il
conducente cade in acqua, permet-
tendo alla moto d’acqua di proseguire
la sua corsa e causando un incidente.
[HWJ00583]
(4) Con la leva dell’acceleratore rilasciata, premere l’interruttore di avviamen-
to/spegnimento (pulsante rosso) per av-
viare il motore. (Vedere pagina 27 per le
informazioni sul funzionamento dell’in-
terruttore di avviamento/spegnimento
motore.)
HJU46080Arresto del motore
Per spegnere il motore, rilasciare la leva
dell’acceleratore e premere l’interruttore di
avviamento/spegnimento motore (pulsante
rosso). AVVERTENZA! Per virare bisogna
accelerare. Lo spegnimento del motore
può fare urtare ostacoli che si sta tentan-
do di evitare. Una collisione potrebbe pro-
vocare infortuni gravi o decessi.
[HWJ00602]
HJU32874
Allontanamento dalla moto d’acqua
Quando si lascia la moto d’acqua incustodi-
ta, rimuovere la forcella dall’interruttore di
spegnimento di emergenza del motore per
1 Forcella
2 Interruttore di spegnimento di emergenza
del motore
3 Tirante di spegnimento di emergenza del
motore
12
3
UF3V73H0.book Page 101 Friday, October 1, 2021 9:22 AM

Utilizzo della moto d’acqua
102
evitare l’avviamento accidentale del motore o
l’uso non autorizzato da parte di bambini o di
altre persone.
HJU43412Come usare la moto d’acqua
Quando si preme la leva dell’acceleratore,
viene visualizzato l’indicatore senso di marcia
“F” (marcia avanti) e la moto d’acqua si spo-
sta in marcia avanti. Con l’indicatore senso di
marcia “F” (marcia avanti), la moto d’acqua si
sposta in avanti a velocità di traino anche se
la leva dell’acceleratore è completamente
chiusa (minimo). (Vedere pagina 31 per le
procedure di funzionamento del sistema del
cambio.)
HJU43424Virare la moto d’acquaHWJ01784
Non rilasciare la leva dell’acceleratore
mentre si tenta di virare per allontanarsi
da ostacoli—come per le altre imbarca-
zioni a motore occorre accelerare per
poter virare. Una collisione potrebbe
provocare infortuni gravi o decessi.
Guidando a velocità elevate, eseguire vi-
rate graduali o ridurre la velocità prima
di virare. Le virate strette ad alta velocità
possono far scivolare lateralmente o av-
vitare la moto d’acqua sbalzando in ac-
qua conducente e passeggero/i, con il
rischio di possibili lesioni.
Agire prontamente per evitare collisioni.
Il sistema RiDE non è un dispositivo di
frenata per evitare situazioni pericolose.
Il governo della direzione dipende dalla com-
binazione tra la posizione del manubrio e il
grado di accelerazione.
L’acqua aspirata attraverso la griglia di aspi-
razione viene pressurizzata dalla girante
dell’idrogetto. Quando l’acqua in pressione
viene espulsa dall’idrogetto attraverso l’ugel-
lo direzionale, essa crea una spinta che spo-
sta e fa virare la moto d’acqua. Quanto
maggiore è il regime del motore, tanto mag-
giore sarà la spinta prodotta.
1“F” (posizione di marcia avanti)
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
1
UF3V73H0.book Page 102 Friday, October 1, 2021 9:22 AM
