2022 YAMAHA FX HO Manuale duso (in Italian)

Contenuti
Schermo informazioni .................. 56
Schermo guida controllata ........... 57
Schermo multimediale (modelli equipaggiati) ................. 57
Schermo menù impostazioni ....... 58
Modifica del PIN (“PIN Settings”) ..... 58
Impostazioni di visualizzazione
(“Display”) ..................................... 58
Selezione delle unità di misura del display (“Unit”) ........................ 59
Selezione della lingua del display (“Language”) ................................. 59
Modifica dell’orologio del display
(“Clock”) ........................................ 59
Visualizzazione del tempo dall’ultima manutenzione
(“Wellness”)................................... 60
Impostazioni di notifica (“Notifications”) ............................. 60
Gestione telefono (“Phone Manager”) ....................... 61
Impostazioni della mappa
(“Map Settings”)............................ 63
Ripristino delle impostazioni di default della fabbrica
(“Factory Reset”)........................... 66
Conferma delle informazioni sulla regolamentazione
(“Regulatory Info”)......................... 67
Schermo di blocco del motore ..... 67
Funzione spie di allarme ............... 68
Sistema audio (modelli equipaggiati) ................. 70
Controllo audio ................................. 70
Comando vocale .............................. 71
Presa accessoria ........................... 72
Caricatore USB ............................. 72
Utilizzo delle dotazioni.................... 73 Equipaggiamento .......................... 73
Selle.................................................. 73
Maniglia tientibene ........................... 74
Maniglia di risalita............................. 74
Gradino di risalita ............................. 74 Golfare di prua.................................. 75
Golfari di poppa................................ 75
Galloccia........................................... 75
Ganci per cime doppi ....................... 76
Gavone e cassettino portaoggetti .... 76
Supporto e coperchio
dell’estintore ................................. 79
Requisiti per il funzionamento
ed il comando .................................. 81Requisiti relativi al carburante....... 81
Carburante ....................................... 81
Requisiti dell’olio motore .............. 83
Olio motore....................................... 83
Scarico dell’acqua di sentina........ 85
Scarico dell’acqua di
sentina a terra ............................... 85
Scarico dell’acqua di sentina in acqua ............................ 86
Trasporto su un carrello................ 87
Funzionamento iniziale................... 88 Rodaggio ...................................... 88
Controlli prima dell’utilizzo ............ 89
Elenco dei controlli prima dell’utilizzo .................................... 89
Punti da controllare prima dell’utilizzo ................................. 91
Controlli prima dell’utilizzo ............... 91
Controlli dopo l’utilizzo ..................... 97
Utilizzo della moto d’acqua ........... 99Funzionamento della moto d’acqua ...................................... 99
Imparare a conoscere la
moto d’acqua................................ 99
Imparare ad usare la moto
d’acqua ......................................... 99
Posizione di guida .......................... 100
Messa in acqua della moto d’acqua ....................................... 100
UF3V73H0.book Page 2 Friday, October 1, 2021 9:22 AM

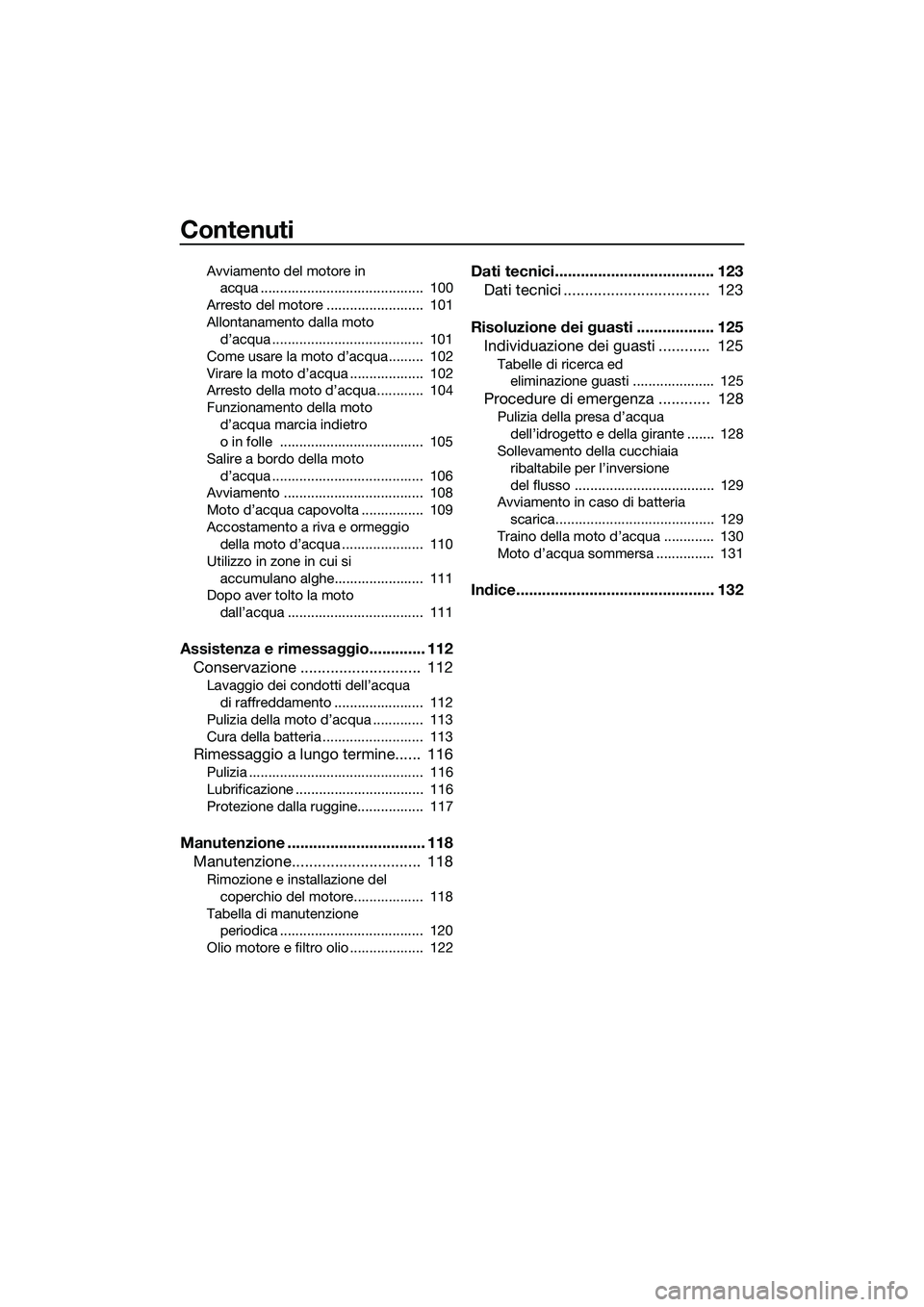

Contenuti
Avviamento del motore in acqua .......................................... 100
Arresto del motore ......................... 101
Allontanamento dalla moto d’acqua ....................................... 101
Come usare la moto d’acqua......... 102
Virare la moto d’acqua ................... 102
Arresto della moto d’acqua ............ 104
Funzionamento della moto d’acqua marcia indietro
o in folle ..................................... 105
Salire a bordo della moto d’acqua ....................................... 106
Avviamento .................................... 108
Moto d’acqua capovolta ................ 109
Accostamento a riva e ormeggio della moto d’acqua ..................... 110
Utilizzo in zone in cui si accumulano alghe....................... 111
Dopo aver tolto la moto
dall’acqua ................................... 111
Assistenza e rimessaggio............. 112Conservazione ............................ 112
Lavaggio dei condotti dell’acqua
di raffreddamento ....................... 112
Pulizia della moto d’acqua ............. 113
Cura della batteria .......................... 113
Rimessaggio a lungo termine...... 116
Pulizia ............................................. 116
Lubrificazione ................................. 116
Protezione dalla ruggine................. 117
Manutenzione ................................ 118 Manutenzione.............................. 118
Rimozione e installazione del
coperchio del motore.................. 118
Tabella di manutenzione periodica ..................................... 120
Olio motore e filtro olio ................... 122
Dati tecnici..................................... 123 Dati tecnici .................................. 123
Risoluzione dei guasti .................. 125 Individuazione dei guasti ............ 125
Tabelle di ricerca ed
eliminazione guasti ..................... 125
Procedure di emergenza ............ 128
Pulizia della presa d’acqua
dell’idrogetto e della girante ....... 128
Sollevamento della cucchiaia
ribaltabile per l’inversione
del flusso .................................... 129
Avviamento in caso di batteria
scarica......................................... 129
Traino della moto d’acqua ............. 130
Moto d’acqua sommersa ............... 131
Indice.............................................. 132
UF3V73H0.book Page 3 Friday, October 1, 2021 9:22 AM

Etichette generali e importanti
1
HJU36453
Numeri di identificazione
Annotare il numero principale di identificazio-
ne (PRI-ID), il numero di identificazione della
moto d’acqua (CIN) ed il numero di serie del
motore negli spazi previsti per l’assistenza
quando si ordinano i ricambi presso i conces-
sionari Yamaha. Inoltre annotare e conserva-
re altrove questi numeri di identificazione,
che potrebbero essere utili in caso di furto
della moto d’acqua.
HJU42521Numero principale di identificazione
(PRI-ID)
Il numero principale di identificazione PRI-ID
è impresso su una targhetta applicata all’in-
terno del vano motore. (Vedere a pagina 73
per le procedure di rimozione e installazione
della sella e a pagina 78 per le informazioni
sullo scomparto portaoggetti impermeabile
amovibile.)
MODELLO:
FX-1800J-X (FX HO)
FX-1800H-X (FX HO)
FX-1800G-X (FX CRUISER HO)
FX-1800F-X (FX CRUISER HO)
HJU36551Numero di identificazione della moto
d’acqua (CIN)
Il numero di identificazione della moto d’ac-
qua CIN sul ponte di poppa.
HJU30312Numero di serie del motore
Il numero di serie del motore è stampato su
una etichetta applicata al gruppo motore.
(Vedere pagina 73 per le procedure di rimo-
zione ed installazione della sella.)
1Ubicazione del numero principale di identi-
ficazione (PRI-ID)
11Posizione del numero di identificazione del-
la moto d’acqua (CIN)
MODELYAMAHA MOTOR CO.,LTD.
ASSEMBLED IN U.S.A. WITH FOREIGN AND DOMESTIC COMPONENTS.
ASSEMBLÉ EN U.S. AVEC DES COMPOSANTS ÉTRANGERS ET
DOMESTIQUES. PRI-I.D.
1
UF3V73H0.book Page 1 Friday, October 1, 2021 9:22 AM

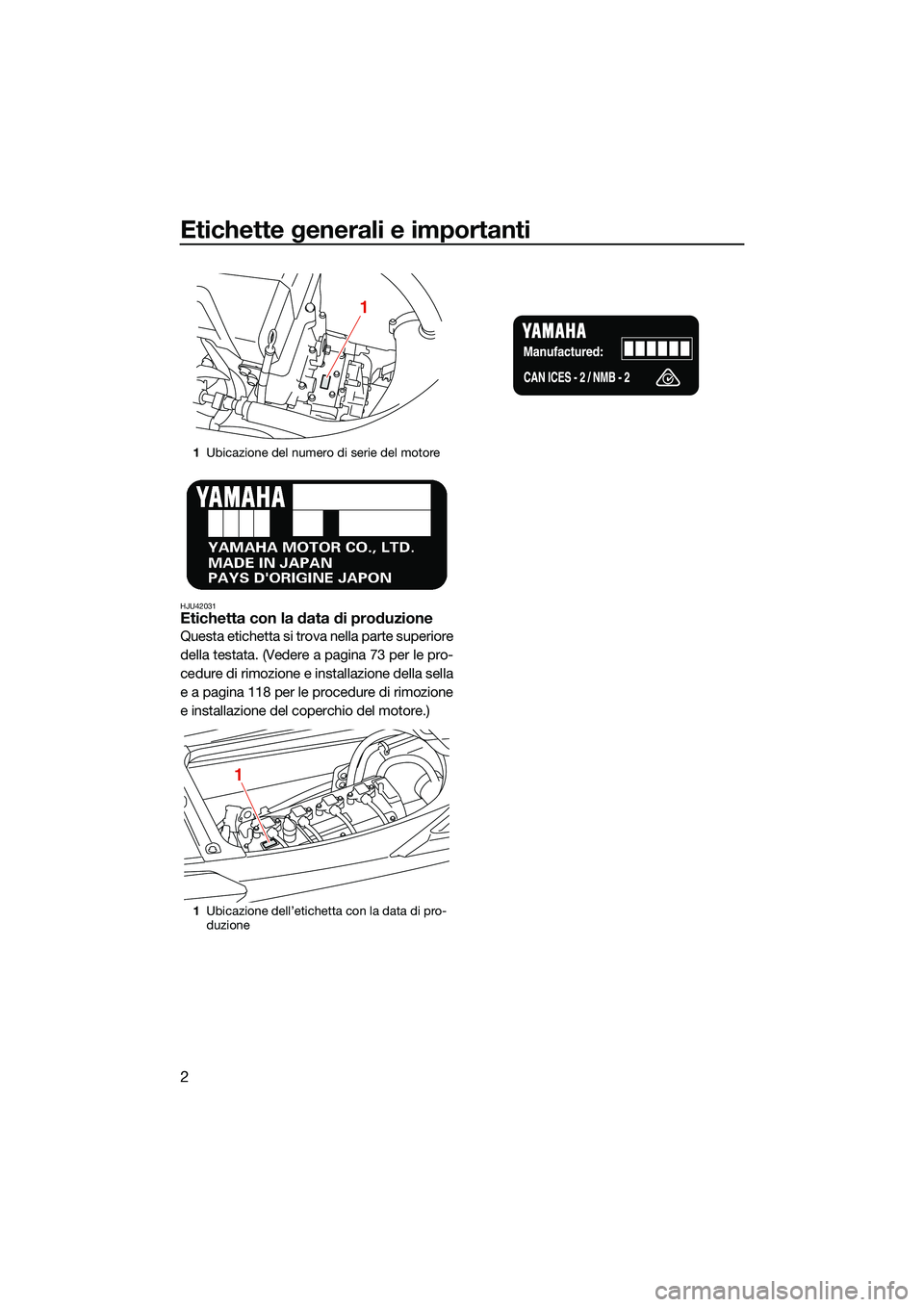

Etichette generali e importanti
2
HJU42031Etichetta con la data di produzione
Questa etichetta si trova nella parte superiore
della testata. (Vedere a pagina 73 per le pro-
cedure di rimozione e installazione della sella
e a pagina 118 per le procedure di rimozione
e installazione del coperchio del motore.)
1Ubicazione del numero di serie del motore
1 Ubicazione dell’etichetta con la data di pro-
duzione
1
1
UF3V73H0.book Page 2 Friday, October 1, 2021 9:22 AM

Etichette generali e importanti
3
HJU30321

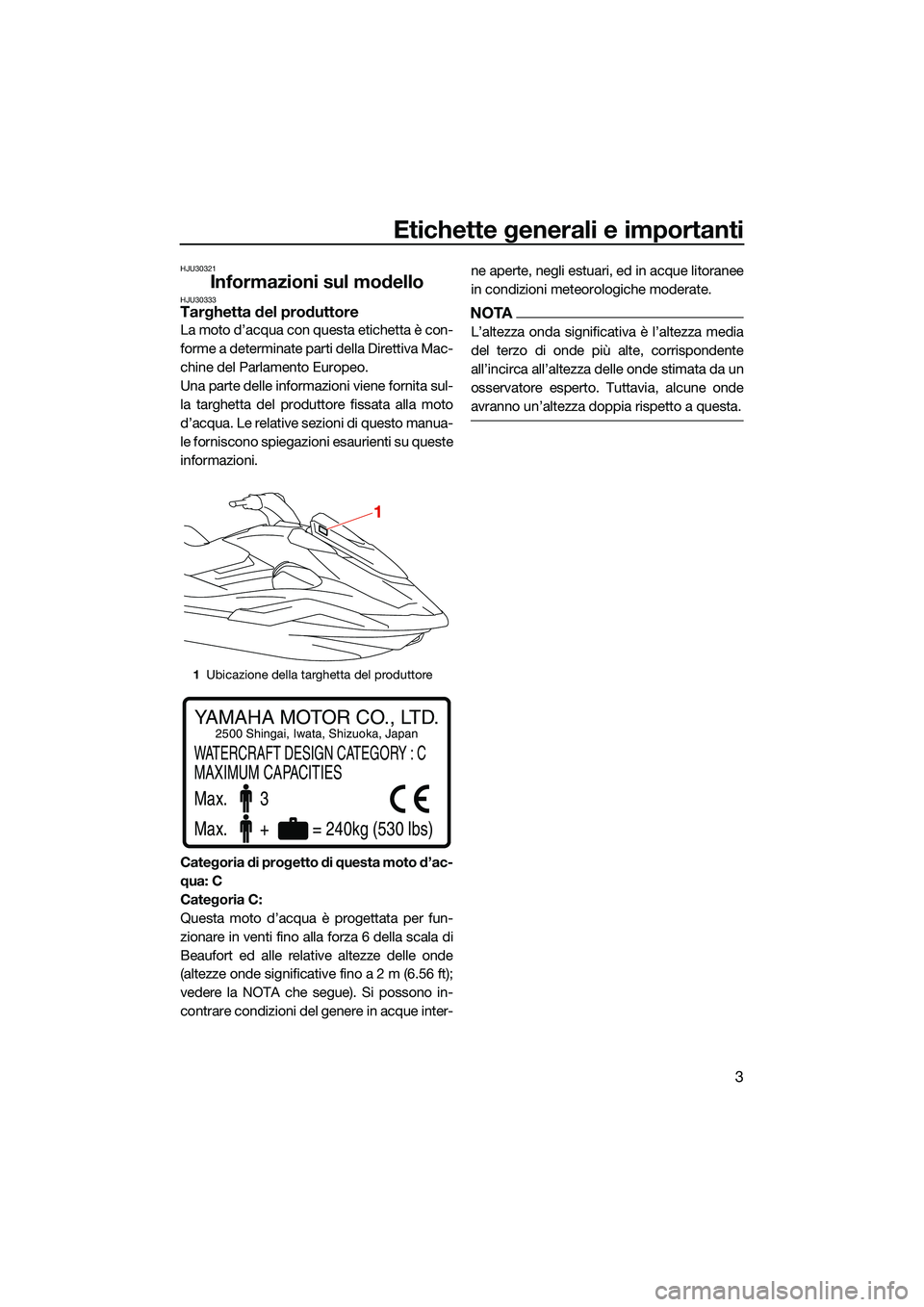

Informazioni sul modelloHJU30333Targhetta del produttore
La moto d’acqua con questa etichetta è con-
forme a determinate parti della Direttiva Mac-
chine del Parlamento Europeo.
Una parte delle informazioni viene fornita sul-
la targhetta del produttore fissata alla moto
d’acqua. Le relative sezioni di questo manua-
le forniscono spiegazioni esaurienti su queste
informazioni.
Categoria di progetto di questa moto d’ac-
qua: C
Categoria C:
Questa moto d’acqua è progettata per fun-
zionare in venti fino alla forza 6 della scala di
Beaufort ed alle relative altezze delle onde
(altezze onde significative fino a 2 m (6.56 ft);
vedere la NOTA che segue). Si possono in-
contrare condizioni del genere in acque inter- ne aperte, negli estuari, ed in acque litoranee
in condizioni meteorologiche moderate.
NOTA
L’altezza onda significativa è l’altezza media
del terzo di onde più alte, corrispondente
all’incirca all’altezza delle onde stimata da un
osservatore esperto. Tuttavia, alcune onde
avranno un’altezza doppia rispetto a questa.
1
Ubicazione della targhetta del produttore
1
YAMAHA MOTOR CO., LTD.
WATERCRAFT DESIGN CATEGORY : C
MAXIMUM CAPACITIES
2500 Shingai, Iwata, Shizuoka, Japan
Max. 3
Max. + = 240kg (530 lbs)
UF3V73H0.book Page 3 Friday, October 1, 2021 9:22 AM

Etichette generali e importanti
4
HJU30455
Etichette importanti
Leggere le seguenti etichette prima di utilizzare la moto d’acqua. In caso di domande, consul-
tare un concessionario Yamaha.
1
5
2
8
491037
6
11
UF3V73H0.book Page 4 Friday, October 1, 2021 9:22 AM

Etichette generali e importanti
5

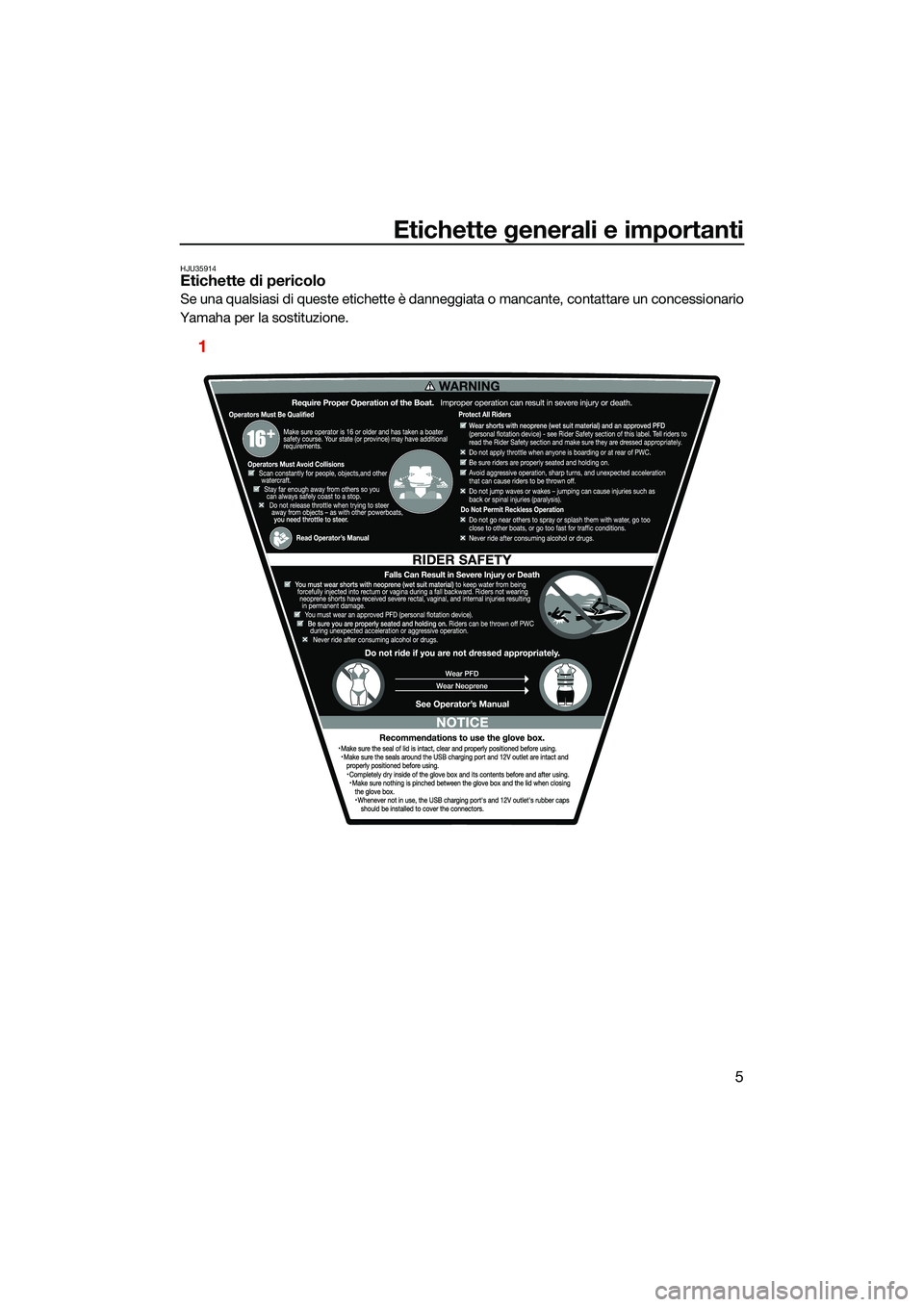

HJU35914Etichette di pericolo
Se una qualsiasi di queste etichette è danneggiata o mancante, contattare un concessionario
Yamaha per la sostituzione.
1
UF3V73H0.book Page 5 Friday, October 1, 2021 9:22 AM

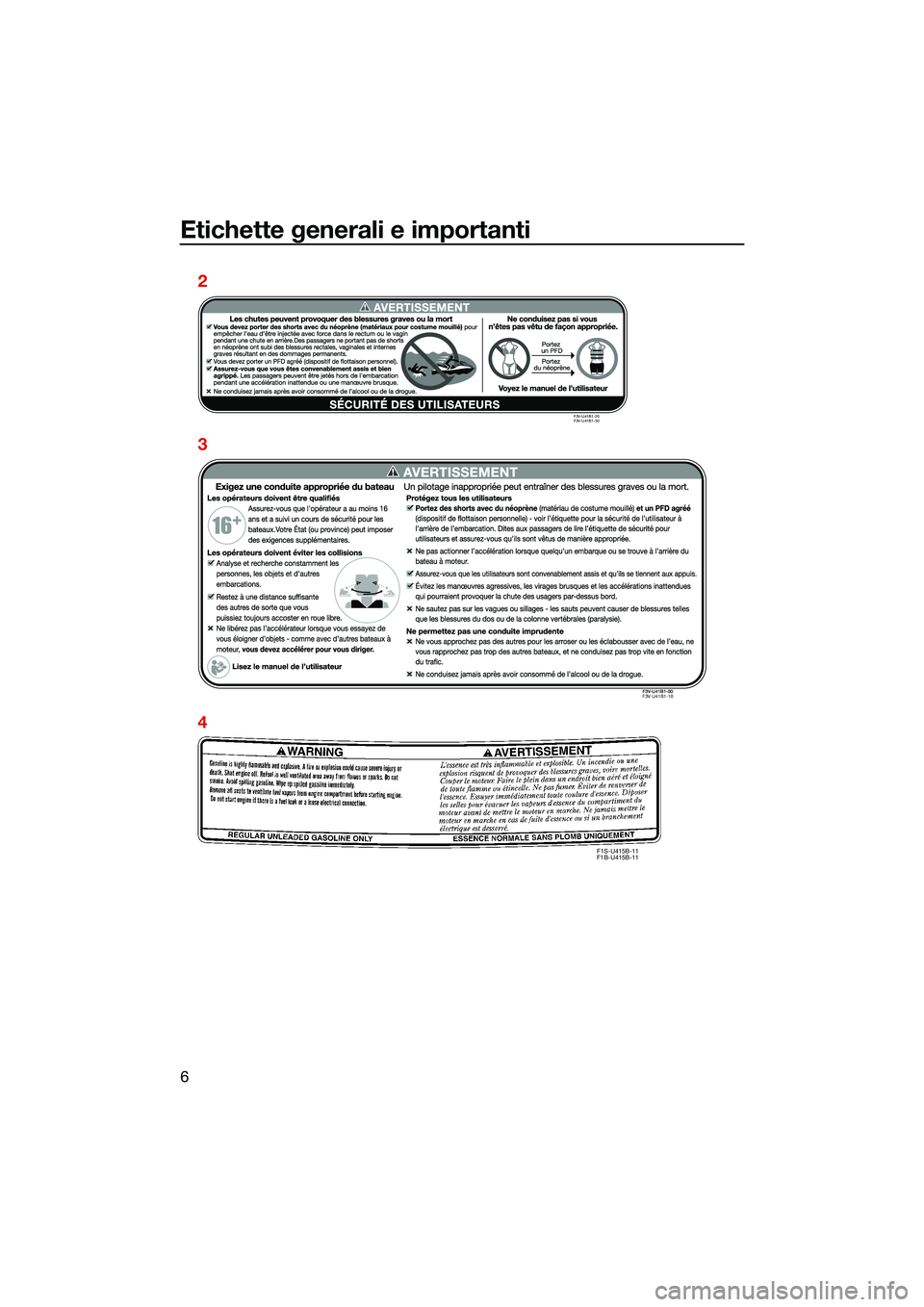

Etichette generali e importanti
6
F1S-U415B-11
F1B-U415B-11
2
3
4
F3V-U41B1-20
F3V-U41B1-30
F3V-U41B1-10
UF3V73H0.book Page 6 Friday, October 1, 2021 9:22 AM
