2022 TOYOTA SUPRA Manuale de Empleo (in Spanish)

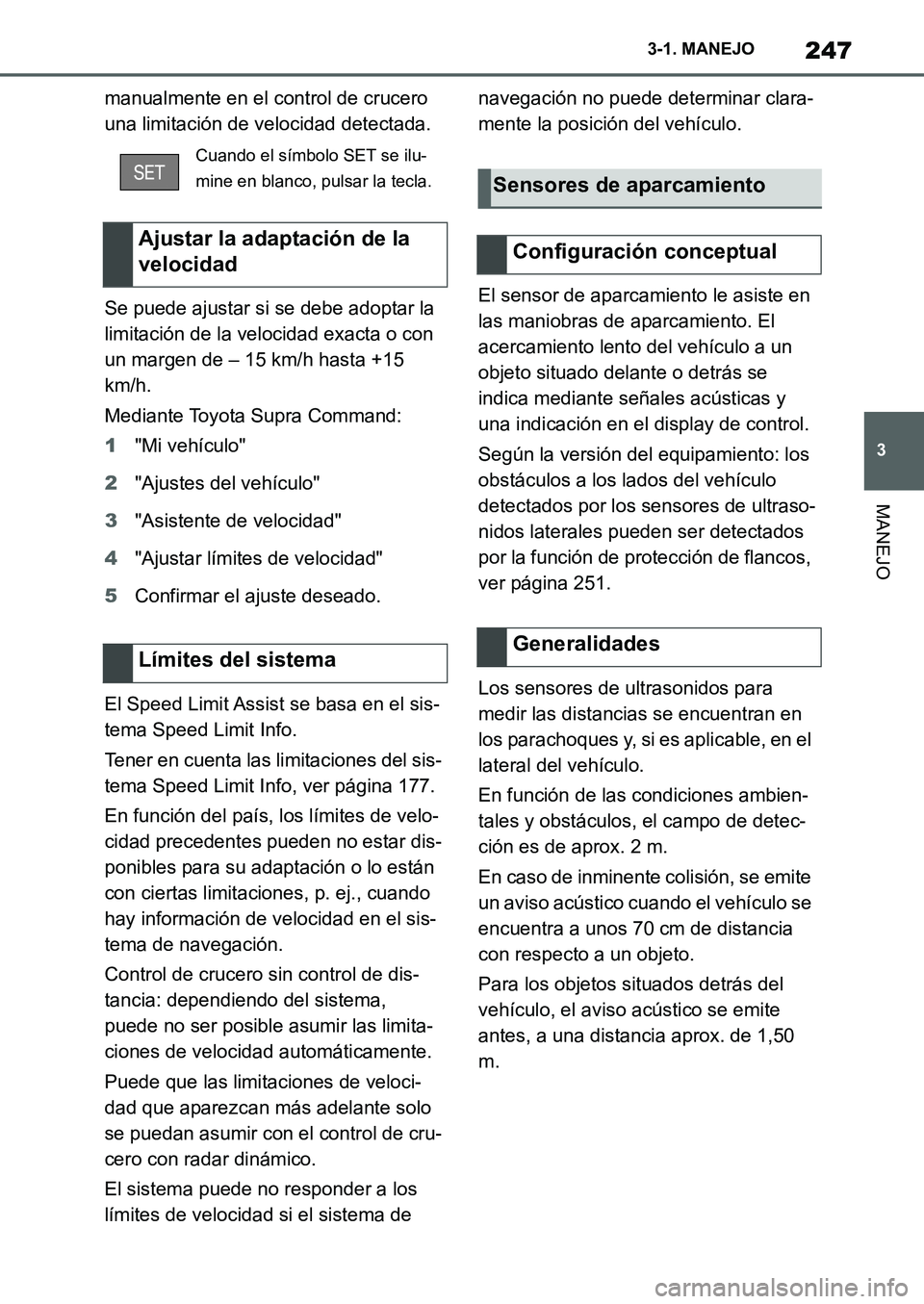

247
3 3-1. MANEJO
MANEJO
manualmente en el control de crucero
una limitación de velocidad detectada.
Se puede ajustar si se debe adoptar la
limitación de la velocidad exacta o con
un margen de – 15 km/h hasta +15
km/h.
Mediante Toyota Supra Command:
1"Mi vehículo"
2"Ajustes del vehículo"
3"Asistente de velocidad"
4"Ajustar límites de velocidad"
5Confirmar el ajuste deseado.
El Speed Limit Assist se basa en el sis-
tema Speed Limit Info.
Tener en cuenta las limitaciones del sis-
tema Speed Limit Info, ver página 177.
En función del país, los límites de velo-
cidad precedentes pueden no estar dis-
ponibles para su adaptación o lo están
con ciertas limitaciones, p. ej., cuando
hay información de velocidad en el sis-
tema de navegación.
Control de crucero sin control de dis-
tancia: dependiendo del sistema,
puede no ser posible asumir las limita-
ciones de velocidad automáticamente.
Puede que las limitaciones de veloci-
dad que aparezcan más adelante solo
se puedan asumir con el control de cru-
cero con radar dinámico.
El sistema puede no responder a los
límites de velocidad si el sistema de navegación no puede determinar clara-
mente la posición del vehículo.
El sensor de aparcamiento le asiste en
las maniobras de aparcamiento. El
acercamiento lento del vehículo a un
objeto situado delante o detrás se
indica mediante señales acústicas y
una indicación en el display de control.
Según la versión del equipamiento: los
obstáculos a los lados del vehículo
detectados por los sensores de ultraso-
nidos laterales pueden ser detectados
por la función de protección de flancos,
ver página 251.
Los sensores de ultrasonidos para
medir las distancias se encuentran en
los parachoques y, si es aplicable, en el
lateral del vehículo.
En función de las condiciones ambien-
tales y obstáculos, el campo de detec-
ción es de aprox. 2 m.
En caso de inminente colisión, se emite
un aviso acústico cuando el vehículo se
encuentra a unos 70 cm de distancia
con respecto a un objeto.
Para los objetos situados detrás del
vehículo, el aviso acústico se emite
antes, a una distancia aprox. de 1,50
m.
Cuando el símbolo SET se ilu-
mine en blanco, pulsar la tecla.
Ajustar la adaptación de la
velocidad
Límites del sistema
Sensores de aparcamiento
Configuración conceptual
Generalidades
Supra_OM_Spanish_OM9A062S_1_2111.book 247 ページ ２０２１年８月２６日　木曜日　午前１１時２分

2483-1. MANEJO
El sistema se controla mediante los
siguientes sensores:
• Sensores de ultrasonidos en los
parachoques.
Para obtener más información:
Sensores del vehículo, ver página 54.
El sistema se conecta automática-
mente en las siguientes situaciones:
Si, con el motor en marcha, se aco-
pla la posición R de la palanca
selectora.
En función de la versión de equipa-
miento: al aproximarse a obstáculos
detectados a una velocidad inferior a
aprox. 4 km/h. La distancia de acti-
vación depende de cada situación.
La activación automática de detección
de objetos se puede habilitar y deshabi-
litar.
Mediante Toyota Supra Command:
1"Mi vehículo"
2"Ajustes del vehículo"
3"Aparcar"
4Si es aplicable: "Act. auto. sens.
aparc."
5"Act. auto. sens. aparc."
En función del equipamiento, se
conecta de forma adicional la vista de
la cámara.
Indicaciones de seguridad
ADVERTENCIA
El sistema no exime al conductor de su
responsabilidad personal de evaluar
correctamente la situación del tráfico.
Debido a los límites del sistema, este no
puede reaccionar automáticamente de
forma adecuada en todas las situaciones
del tráfico. Existe peligro de accidentes.
Adaptar el estilo de conducción a la situa-
ción del tráfico. Observar las condiciones
del tráfico e intervenir activamente si las
circunstancias así lo requieren.
ADVERTENCIA
Si se conduce a alta velocidad con senso-
res de estacionamiento activados, es posi-
ble que el aviso se produzca con retraso
debido a las condiciones físicas. Existe
peligro de lesionarse o peligro de daños
materiales. Evitar la aproximación rápida a
un objeto a alta velocidad. Evitar empren-
der la marcha de forma brusca cuando los
sensores de estacionamiento todavía no
están activos.
Sumario
Tecla del vehículo
Tecla del asistente de aparca-
miento
Sensores
Activar/desactivar
Conexión automática
Supra_OM_Spanish_OM9A062S_1_2111.book 248 ページ ２０２１年８月２６日　木曜日　午前１１時２分

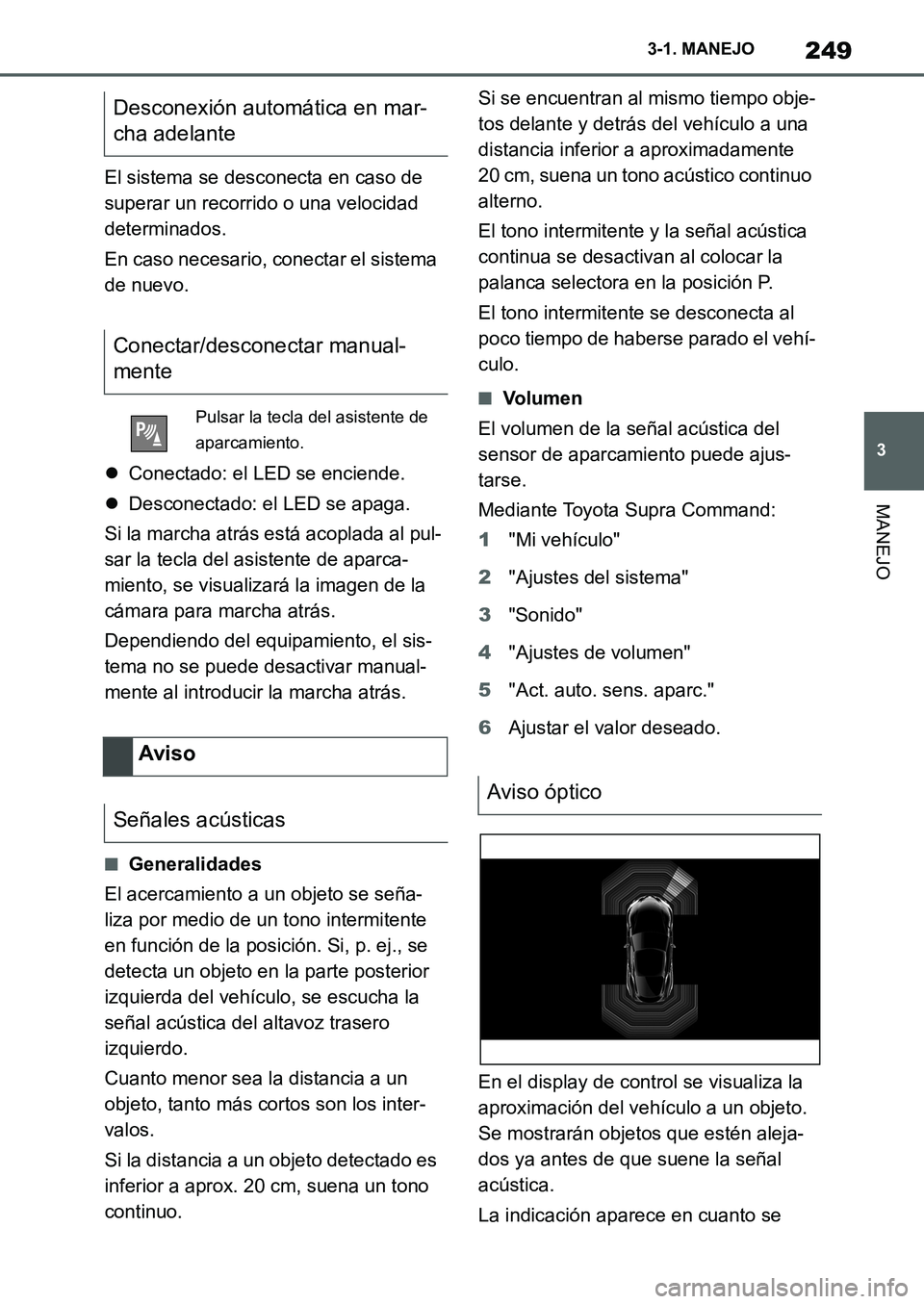

249
3 3-1. MANEJO
MANEJO
El sistema se desconecta en caso de
superar un recorrido o una velocidad
determinados.
En caso necesario, conectar el sistema
de nuevo.
Conectado: el LED se enciende.
Desconectado: el LED se apaga.
Si la marcha atrás está acoplada al pul-
sar la tecla del asistente de aparca-
miento, se visualizará la imagen de la
cámara para marcha atrás.
Dependiendo del equipamiento, el sis-
tema no se puede desactivar manual-
mente al introducir la marcha atrás.
■Generalidades
El acercamiento a un objeto se seña-
liza por medio de un tono intermitente
en función de la posición. Si, p. ej., se
detecta un objeto en la parte posterior
izquierda del vehículo, se escucha la
señal acústica del altavoz trasero
izquierdo.
Cuanto menor sea la distancia a un
objeto, tanto más cortos son los inter-
valos.
Si la distancia a un objeto detectado es
inferior a aprox. 20 cm, suena un tono
continuo.Si se encuentran al mismo tiempo obje-
tos delante y detrás del vehículo a una
distancia inferior a aproximadamente
20 cm, suena un tono acústico continuo
alterno.
El tono intermitente y la señal acústica
continua se desactivan al colocar la
palanca selectora en la posición P.
El tono intermitente se desconecta al
poco tiempo de haberse parado el vehí-
culo.
■Volumen
El volumen de la señal acústica del
sensor de aparcamiento puede ajus-
tarse.
Mediante Toyota Supra Command:
1"Mi vehículo"
2"Ajustes del sistema"
3"Sonido"
4"Ajustes de volumen"
5"Act. auto. sens. aparc."
6Ajustar el valor deseado.
En el display de control se visualiza la
aproximación del vehículo a un objeto.
Se mostrarán objetos que estén aleja-
dos ya antes de que suene la señal
acústica.
La indicación aparece en cuanto se
Desconexión automática en mar-
cha adelante
Conectar/desconectar manual-
mente
Pulsar la tecla del asistente de
aparcamiento.
Aviso
Señales acústicas
Aviso óptico
Supra_OM_Spanish_OM9A062S_1_2111.book 249 ページ ２０２１年８月２６日　木曜日　午前１１時２分

2503-1. MANEJO
activa el sensor de aparcamiento.
El área de detección de los sensores
se representa con los colores verde,
amarillo y rojo si se han detectado obs-
táculos.
Para calcular mejor el espacio necesa-
rio se muestran líneas de carril.
Si se visualiza la imagen de la cámara
para marcha atrás, se puede cambiar al
sensor de aparcamiento o, dado el
caso, a otra vista con marcas de obstá-
culos:
1Si es necesario, empujar el contro-
lador hacia la izquierda.
2P. ej., "Act. auto. sens. aparc."
Función RCTA (Alerta de tráfico trans-
versal trasero), ver página 255: en fun-
ción del equipamiento, la indicación del
sensor de aparcamiento también
advierte sobre vehículos que se acer-
can lateralmente, por detrás o por
delante.
Si hay inminente riesgo de colisión, la
función de frenado de emergencia del
sensor de aparcamiento inicia un fre-
nado de emergencia.
Por las limitaciones del sistema, no se
puede evitar una colisión en todas las circunstancias.
Al circular o rodar marcha atrás, la fun-
ción está disponible a velocidades infe-
riores a una velocidad de paso normal.
Si se pisa el pedal del acelerador, se
interrumpe la intervención del freno.
Tras el frenado de emergencia hasta la
detención, es posible acercarse con
cuidado a un obstáculo. Para acer-
carse, pisar ligeramente el pedal del
acelerador.
Si el pedal del acelerador se pisa con
más fuerza, el vehículo se desplaza de
la forma habitual. Es posible frenar
manualmente en cualquier momento.
El sistema utiliza los sensores de ultra-
sonidos del sensor de aparcamiento y
el asistente de aparcamiento.
Mediante Toyota Supra Command:
1"Mi vehículo"
2"Ajustes del vehículo"
3"Aparcar"
4"Frenado de emergencia PDC
activo"
5"Frenado emerg. PDC activo"
En función de la versión de
equipamiento: función de fre-
nado de emergencia, senso-
res de estacionamiento con
función de frenado de emer-
gencia
Configuración conceptual
Generalidades
Indicación de seguridad
ADVERTENCIA
El sistema no exime al conductor de su
responsabilidad personal de evaluar
correctamente la situación del tráfico.
Existe el riesgo de accidente. Adaptar el
estilo de conducción a la situación del trá-
fico. Además, controlar visualmente las
condiciones del tráfico y el entorno del
vehículo e intervenir activamente según
sea conveniente.
Activar/desactivar el sistema
Supra_OM_Spanish_OM9A062S_1_2111.book 250 ページ ２０２１年８月２６日　木曜日　午前１１時２分

251
3 3-1. MANEJO
MANEJO
El sistema advierte de obstáculos al
lado del vehículo.
El sistema utiliza los sensores de ultra-
sonidos del sensor de aparcamiento y
el asistente de aparcamiento.
Para proteger los flancos del vehículo,
se representan las marcas de obstácu-
los al lado del vehículo.
Marcas de colores: aviso de obstá-
culos detectados.
Marcas grises, superficie a rayas: no
se detectó ningún obstáculo.
Sin marcas, superficie en negro:
todavía no se ha detectado la zona
junto al vehículo.
El sistema solo muestra los obstáculos
que no se mueven que fueron detecta-dos anteriormente por los sensores al
pasar por delante.
El sistema no detecta si un obstáculo
se mueve posteriormente. Las marcas
se muestran en negro después de
cierto tiempo con el vehículo parado.
Se debe volver a examinar la zona
próxima al vehículo.
Para obtener más información:
• Sensores de ultrasonidos, ver
página 54.
La detección de objetos puede topar
con los límites físicos de la medición
por ultrasonidos, entre otras, en las
siguientes situaciones:
Con obstáculos y personas al borde
del carril.
Los objetos bajos ya visualizados, p.
ej., bordillos, pueden entrar en el
ángulo muerto de los sensores
En función de la versión de
equipamiento: asistente de
aparcamiento en línea
Configuración conceptual
Generalidades
Visualización
Límites de asistencia de aparca-
miento en línea
Límites del sistema
Indicación de seguridad
ADVERTENCIA
Debido a los límites del sistema, es posi-
ble que el sistema no reaccione, reaccione
demasiado tarde, incorrectamente o sin
causa. Existe el riesgo de accidente.
Adaptar el estilo de conducción a la situa-
ción del tráfico. Además, controlar visual-
mente las condiciones del tráfico y el
entorno del vehículo e intervenir activa-
mente según sea conveniente.
Límites del sistema de los senso-
res
Límites de la medición por ultraso-
nidos
Supra_OM_Spanish_OM9A062S_1_2111.book 251 ページ ２０２１年８月２６日　木曜日　午前１１時２分

2523-1. MANEJO

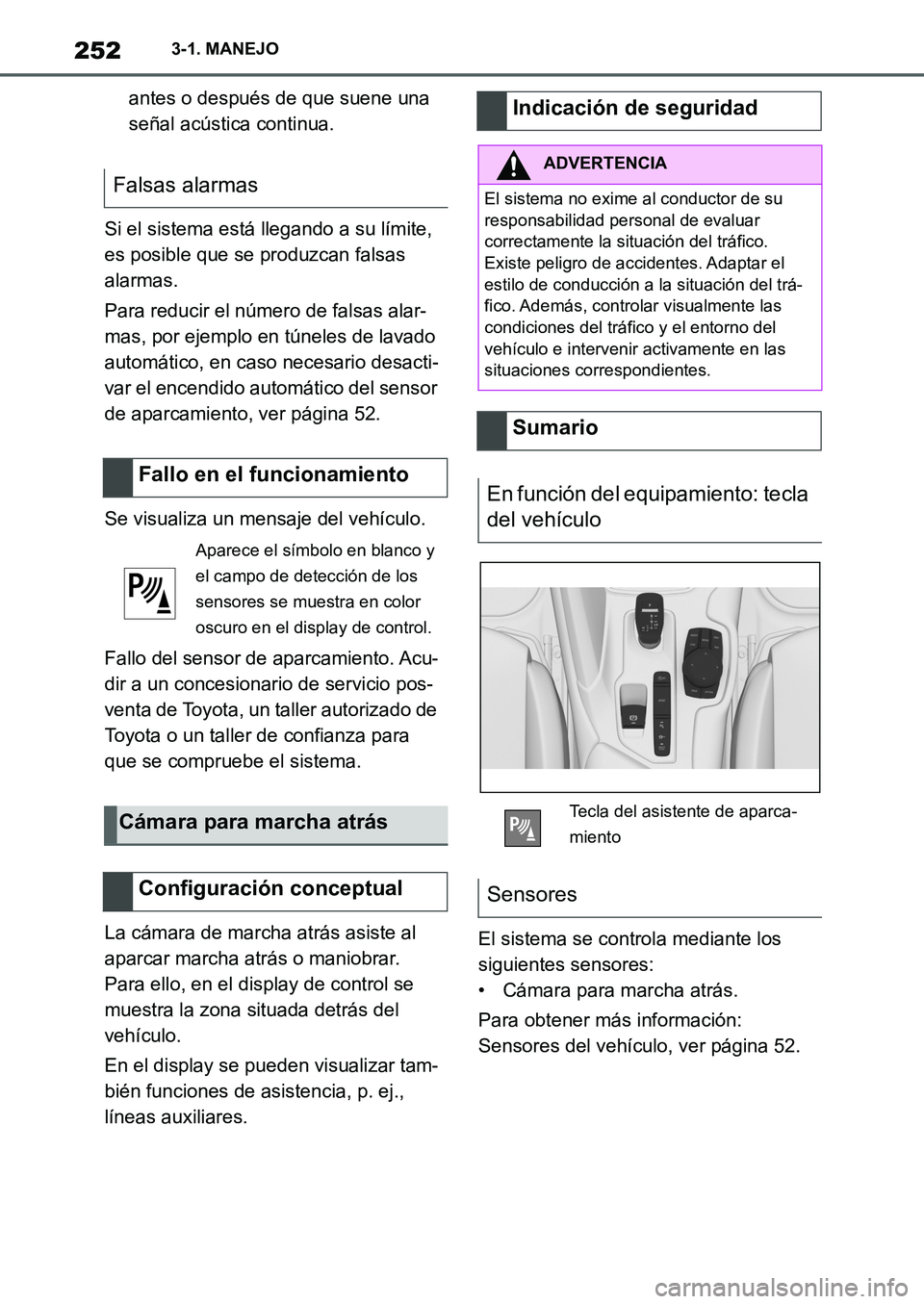

antes o después de que suene una
señal acústica continua.
Si el sistema está llegando a su límite,
es posible que se produzcan falsas
alarmas.
Para reducir el número de falsas alar-
mas, por ejemplo en túneles de lavado
automático, en caso necesario desacti-
var el encendido automático del sensor
de aparcamiento, ver página 52.
Se visualiza un mensaje del vehículo.
Fallo del sensor de aparcamiento. Acu-
dir a un concesionario de servicio pos-
venta de Toyota, un taller autorizado de
Toyota o un taller de confianza para
que se compruebe el sistema.
La cámara de marcha atrás asiste al
aparcar marcha atrás o maniobrar.
Para ello, en el display de control se
muestra la zona situada detrás del
vehículo.
En el display se pueden visualizar tam-
bién funciones de asistencia, p. ej.,
líneas auxiliares.El sistema se controla mediante los
siguientes sensores:
• Cámara para marcha atrás.
Para obtener más información:
Sensores del vehículo, ver página 52.
Falsas alarmas
Fallo en el funcionamiento
Aparece el símbolo en blanco y
el campo de detección de los
sensores se muestra en color
oscuro en el display de control.
Cámara para marcha atrás
Configuración conceptual
Indicación de seguridad
ADVERTENCIA
El sistema no exime al conductor de su
responsabilidad personal de evaluar
correctamente la situación del tráfico.
Existe peligro de accidentes. Adaptar el
estilo de conducción a la situación del trá-
fico. Además, controlar visualmente las
condiciones del tráfico y el entorno del
vehículo e intervenir activamente en las
situaciones correspondientes.
Sumario
En función del equipamiento: tecla
del vehículo
Tecla del asistente de aparca-
miento
Sensores
Supra_OM_Spanish_OM9A062S_1_2111.book 252 ページ ２０２１年８月２６日　木曜日　午前１１時２分

253
3 3-1. MANEJO
MANEJO
El sistema se conecta automática-
mente cuando se acopla la posición R
de la palanca selectora con el motor en
marcha.
El sistema se desconecta en caso de
superar un recorrido o una velocidad
determinados.
En caso necesario, conectar el sistema
de nuevo.
Conectado: el LED se enciende.
Desconectado: el LED se apaga.
Las funciones del asistente de aparca-
miento se visualizan en el display de
control.
Si no se muestra la vista de la cámara
para marcha atrás, cambiar la vista
mediante Toyota Supra Command:
1Si es necesario, inclinar el controla-
dor hacia un lado.
2"Cámara de marcha atrás"
Se visualiza la imagen de la cámara
para marcha atrás.Está conectada la cámara para mar-
cha atrás.
Mantener libre el área de detección
de la cámara. Los objetos de carga
que sobresalen o los sistemas por-
taequipajes que no están conecta-
dos a la toma del remolque pueden
limitar el alcance de detección de la
cámara.
Varias funciones de asistencia pueden
estar activadas simultáneamente.
Las funciones de asistencia se pueden
activar a mano.
1Dado el caso, inclinar el controlador
hacia la izquierda.
2Con el equipamiento correspon-
diente: "Imagen cámara"
3
"Líneas ayuda para aparcam".
Se visualizan líneas auxiliares de carril y
para giros, ver página 254.
"Señalización de obstáculos"
Dependiendo del equipamiento, los obstácu-
los detectados por los sensores de aparca-
miento se indican mediante marcas, ver
página
254.
Activar/desactivar
Conexión automática
Desconexión automática en mar-
cha adelante
En función del equipamiento:
conectar/desconectar manual-
mente
Pulsar la tecla del asistente de
aparcamiento.
Cambiar la vista mediante Toyota
Supra Command
Requisitos para el funciona-
miento
Indicaciones en el display de
control
Generalidades
Supra_OM_Spanish_OM9A062S_1_2111.book 253 ページ ２０２１年８月２６日　木曜日　午前１１時２分

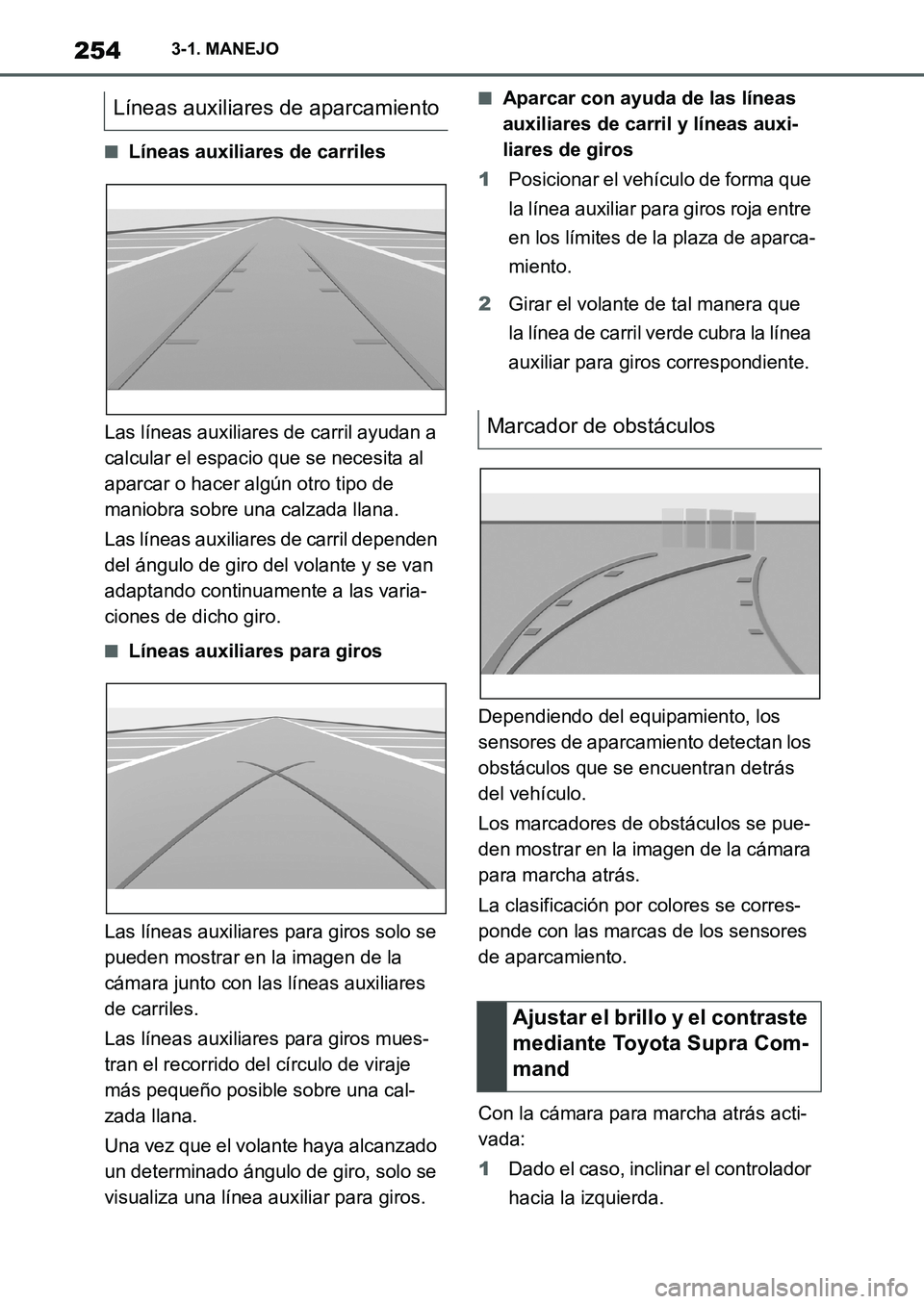

2543-1. MANEJO
■Líneas auxiliares de carriles
Las líneas auxiliares de carril ayudan a
calcular el espacio que se necesita al
aparcar o hacer algún otro tipo de
maniobra sobre una calzada llana.
Las líneas auxiliares de carril dependen
del ángulo de giro del volante y se van
adaptando continuamente a las varia-
ciones de dicho giro.
■Líneas auxiliares para giros
Las líneas auxiliares para giros solo se
pueden mostrar en la imagen de la
cámara junto con las líneas auxiliares
de carriles.
Las líneas auxiliares para giros mues-
tran el recorrido del círculo de viraje
más pequeño posible sobre una cal-
zada llana.
Una vez que el volante haya alcanzado
un determinado ángulo de giro, solo se
visualiza una línea auxiliar para giros.
■Aparcar con ayuda de las líneas
auxiliares de carril y líneas auxi-
liares de giros
1Posicionar el vehículo de forma que
la línea auxiliar para giros roja entre
en los límites de la plaza de aparca-
miento.
2Girar el volante de tal manera que
la línea de carril verde cubra la línea
auxiliar para giros correspondiente.
Dependiendo del equipamiento, los
sensores de aparcamiento detectan los
obstáculos que se encuentran detrás
del vehículo.
Los marcadores de obstáculos se pue-
den mostrar en la imagen de la cámara
para marcha atrás.
La clasificación por colores se corres-
ponde con las marcas de los sensores
de aparcamiento.
Con la cámara para marcha atrás acti-
vada:
1Dado el caso, inclinar el controlador
hacia la izquierda.Líneas auxiliares de aparcamiento
Marcador de obstáculos
Ajustar el brillo y el contraste
mediante Toyota Supra Com-
mand
Supra_OM_Spanish_OM9A062S_1_2111.book 254 ページ ２０２１年８月２６日　木曜日　午前１１時２分
