2022 TOYOTA RAV4 PLUG-IN HYBRID Bruksanvisningar (in Swedish)

8.2.7 Om hybridsystemet inte
startar
Orsaker till att hybridsystemet inte
startar kan variera beroende på
situationen. Kontrollera följande och
utför lämplig åtgärd:
Hybridsystemet startar inte trots att
korrekt startrutin har följts (→Sid. 220)
Något av följande kan vara orsaken till
problemet:
• AC-laddkabeln kan vara ansluten till
bilen. (→Sid. 107)
• Den elektroniska nyckeln fungerar
eventuellt inte korrekt. (→Sid. 456)
• Det finns eventuellt inte tillräckligt
med bränsle i bilens tank. Tanka bilen.
(→Sid. 242)
• En funktionsstörning kan ha uppstått
i startspärrsystemet. (→Sid. 59)
• En funktionsstörning kan ha uppstått
i rattlåssystemet.
• Hybridsystemet kan vara ur funktion
på grund av ett elektriskt problem,
t.ex. att batteriet i den elektroniska
nyckeln är urladdat eller en trasig
säkring. Beroende på typen av fel kan
dock en tillfällig metod att starta
hybridsystemet användas.
(→Sid. 455)
• Hybridbatteriets temperatur kan vara
extremt låg (under cirka –30 °C).
(→Sid. 221)
Kupébelysningen och strålkastarna är
svaga, signalhornet hörs inte eller bara
svagt
Något av följande kan vara orsaken till
problemet:
• 12-voltsbatteriet kan vara urladdat.
(→Sid. 458)
• 12-voltsbatteriets poler kan ha
lossnat eller blivit korroderade.
(→Sid. 386)Kupébelysningen och strålkastarna
tänds inte, eller signalhornet hörs inte
Något av följande kan vara orsaken till
problemet:
• 12-voltsbatteriet kan vara urladdat.
(→Sid. 458)
• En eller båda 12-voltsbatteriets poler
kan ha lossnat. (→Sid. 386)
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning om problemet inte kan
åtgärdas eller om du inte vet hur
reparationen ska utföras.
Starta hybridsystemet i en
nödsituation
Om hybridsystemet inte startar kan
följande metod användas som tillfällig
åtgärd att starta hybridsystemet om
startknappen fungerar normalt.
Använd inte denna startprocedur utom i
en akut situation.
1. Dra i parkeringsbromsreglaget för att
kontrollera att parkeringsbromsen är
ansatt. (→Sid. 229)
Kontrollampan till parkeringsbromsen
tänds.
2. För växelspaken till P.
3. Tryck startknappen till radioläge.
4. Tryck på startknappen och håll den
intryckt i cirka 15 sekunder medan du
trampar hårt på bromspedalen.
Även om hybridsystemet kan startas med
ovanstående metod kan systemet vara
defekt. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
8.2 Åtgärder i en nödsituation
455
8
Om problem uppstår

8.2.8 Om du tappar bort
nycklarna
Nya nycklar i original kan tillverkas av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning, med hjälp en av den andra
nyckeln och med nyckelnumret som är
ingraverat på nyckelplåten. Förvara
nyckelbrickan på en säker plats, t.ex. i
plånboken, inte i bilen.
OBSERVERA
Om en elektronisk nyckel har tappats
bort
Om du inte hittar den elektroniska
nyckeln ökar risken för stöld avsevärt.
Åk omedelbart till en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning med samtliga resterande
elektroniska nycklar som följde med
bilen.
8.2.9 Om tankluckan inte kan
öppnas
Om tanklucksöppnaren inte fungerar ska
du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller annan kvalificerad
verkstad. Om du måste tanka bilen kan
följande metod användas för att öppna
tankluckan.
Öppna tankluckan
1. Ta bort skyddet i bagagerummet med
en skruvmejsel.
Täck spetsen på skruvmejseln med en
trasa för att undvika skada när du tar
bort skyddet.2. Dra i spaken.
Om spaken används för att öppna
tankluckan ger det eventuellt inte
möjlighet till tillräcklig minskning av
trycket i bränsletanken innan bilen
tankas. Vrid tanklocket långsamt när
du tar bort det för att undvika att
bränsle spills ut.
Under tankning kan bränsle spilla ut
från påfyllningsöppningen på grund
av att luft släpps ut inifrån
bränsletanken. Fyll därför på
bränsletanken långsamt och
försiktigt.
8.2.10 Den elektroniska nyckeln
fungerar inte på rätt sätt
Om kommunikationen mellan den
elektroniska nyckeln och bilen har
avbrutits (→sid. 183) eller om den
elektroniska nyckeln inte kan användas
på grund av att batteriet är urladdat kan
varken det elektroniska lås- och
startsystemet, startknappen eller
fjärrkontrollen användas. I sådana fall kan
dörrarna öppnas och hybridsystemet kan
startas med nedanstående procedur.
8.2 Åtgärder i en nödsituation
456

När den elektroniska nyckeln inte
fungerar inte på rätt sätt
• Kontrollera att det elektroniska lås-
och startsystemet inte har
inaktiverats vid en specialinställning.
Aktivera funktionen om den är
inaktiverad. (Anpassningsbara
funktioner:→Sid. 478)
• Kontrollera om läget för den
batteribesparande funktionen är
inställd. Om det är inställt ska
funktionen stängas av. (→Sid. 182)
• Den elektroniska nyckelns funktion
kan ha upphört. (→Sid. 182)
OBSERVERA
Om den elektroniska lås- och
startfunktionen inte fungerar, eller vid
andra nyckelrelaterade problem
Kör bilen till en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning och ta med alla elektroniska
nycklar som du har till bilen.
Låsa och låsa upp dörrarna
Använd den mekaniska nyckeln
(→sid. 164) för att utföra följande
åtgärder.
1. Låsa alla dörrarna
2. Låsa upp alla dörrarnaNyckellänkade funktioner
1. Stänger fönstren och takluckan
*1
(vrid och håll kvar)*2
2. Öppnar fönstren och takluckan*1(vrid
och håll kvar)*2
*1
I förekommande fall
*2Dessa inställningar måste anpassas hos
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
VARNING!
När du använder den mekaniska
nyckeln och öppnar/stänger
fönsterhissarna eller
panoramasoltaket (i förekommande
fall)
Elfönsterhiss eller panoramasoltaket
kan användas när du har kontrollerat
att det inte finns någon möjlighet för
passagerare att fastna med någon del
av kroppen i fönstret eller
panoramasoltaket. Låt inte heller barn
använda den mekaniska nyckeln. Det är
möjligt att barn och andra passagerare
kan fastna i det elmanövrerade fönstret
eller i panoramasoltaket.
8.2 Åtgärder i en nödsituation
457
8
Om problem uppstår

Starta hybridsystemet
1. Kontrollera att växelspaken är i P och
trampa ned bromspedalen.
2. Vidrör startknappen med ytan bakom
knapparna på den elektroniska
nyckeln.
När den elektroniska nyckeln
detekteras hörs en summerton och
startknappen kan tryckas till
tändningsläge.
När det elektroniska lås- och
startsystemet inaktiveras under en
specialinställning ändras
startknappen till radioläge.
3. Trampa hårt på bromspedalen och
kontrollera att
visas på
informationsdisplayen.
4. Ge startknappen en kort och stadig
tryckning.
Om hybridsystemet fortfarande inte kan
startas ska du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Stänga av hybridsystemet
Flytta växelspaken till P, ansätt
parkeringsbromsen och tryck på
startknappen som du brukar göra när du
stänger av hybridsystemet.Byta nyckelbatteri
Eftersom metoden som beskrivs ovan
endast är en tillfällig lösning
rekommenderas att batteriet i den
elektroniska nyckeln bör genast bytas ut
om det är urladdat. (→Sid. 407)
Larm (i förekommande fall)
Om dörrarna låses med den mekaniska
nyckeln blir larmet inte inställt.
Om en dörr låses upp med den mekaniska
nyckeln när larmsystemet är inställt kan
larmet gå igång. (→Sid. 60)
Ändra lägen på startknappen
Släpp upp bromspedalen och tryck på
startknappen i steg3 ovan.
Hybridsystemet startar inte och lägena
ändras för varje gång du trycker på
startknappen. (→Sid. 224)
8.2.11 Om 12-voltsbatteriet är
urladdat
Följande metoder kan användas för att
starta hybridsystemet om bilens
12-voltsbatteri är urladdat. Du kan också
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
Starta om hybridsystemet
Om du har tillgång till startkablar och en
annan bil med ett 12-voltsbatteri kan du
starta din bil med startkablar enligt
följande anvisningar.
1. Modeller med larm (→Sid. 60)
Kontrollera att du har den
elektroniska nyckeln med dig.
När du ansluter startkablarna kan
larmet eventuellt aktiveras och
dörrarna låsas, beroende på
situationen. (→Sid. 61)
8.2 Åtgärder i en nödsituation
458

2. Öppna motorhuven (→Sid. 377) och
locket till säkringsblocket.
Tryck på haken (
A) och (B) för att
lossa spärren helt, lyft sedan upp
locket.3. Öppna locket till det speciella uttaget
för startkablar.
4. Anslut en positiv startkabel tillApå
din bil och klämman på den andra
änden av den positiva kabeln till
Bpå den andra bilen. Anslut sedan en
negativ kabelklämma på
Cpå den
andra bilen och anslut klämman på
den negativa kabelns andra ände på
D.
ASärskilt uttag för startkablar (din
bil)
BPluspol (+) (den andra bilen)
CMinuspol (–) (den andra bilen)
DFast, orörlig, omålad metalldel på
avstånd från det speciella uttaget för
startkablar och eventuella rörliga
delar som bilden visar
8.2 Åtgärder i en nödsituation
459
8
Om problem uppstår

5. Starta motorn i den andra bilen. Öka
motorns varvtal något och låt motorn
gå på det varvtalet i cirka 5 minuter
för att ladda upp 12-voltsbatteriet i
din bil.
6. Öppna och stäng någon av dörrarna
medan startknappen är i avstängt
läge.
7. Håll samma varvtal i den andra bilen
och tryck startknappen till
tändningsläge för att starta
hybridsystemet.
8. Kontrollera att "READY"-indikatorn
tänds. Om "READY"-lampan inte tänds
ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
9. När bilens hybridsystem har startat
ska startkablarna tas bort i motsatt
ordningsföljd mot hur de anslöts.
10. Stäng det speciella uttaget för
startkablar och sätt tillbaka locket till
säkringsboxen i dess ursprungsläge.
Så snart hybridsystemet startar ska du
låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
Starta hybridsystemet när
12-voltsbatteriet är urladdat
Hybridsystemet kan inte startas genom
att knuffa igång bilen.
Undvik att 12-voltsbatteriet laddas ur
• Släck strålkastarna och ljudsystemet
när hybridsystemet är avstängt.
• Stäng av elektriska tillbehör som inte
behövs medan bilen körs med låg
hastighet en längre stund, t.ex. i
trafikstockningar.
När 12-voltsbatteriet demonteras
eller är urladdat
• Information som sparas i ECU raderas.
Om 12-voltsbatteriet är urladdat ska
du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Vissa system kan behöva nollställas.
(→Sid. 485)
Vid borttagning av 12-voltsbatteriets
poler
Om polerna till 12-voltsbatteriet tas
bort raderas uppgifterna som lagrats i
ECU. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer innan
du tar bort polerna från
12-voltsbatteriet.
Ladda 12-voltsbatteriet
Elektriciteten som lagras i
12-voltsbatteriet urladdas gradvis, även
om bilen inte används, på grund av
naturlig urladdning och de urladdande
effekterna av vissa elektriska tillbehör.
Om en bil får stå under längre perioder
kan 12-voltsbatteriet laddas ur.
Hybridsystemet kan då inte startas.
(12-voltsbatteriet laddas upp
automatiskt medan hybridsystemet är i
gång.)
Vid laddning eller byte av
12-voltsbatteriet
• I vissa fall är det inte möjligt att låsa
upp dörrarna med det elektroniska
lås- och startsystemet om
12-voltsbatteriet är urladdat. Använd
fjärrkontrollen eller den mekaniska
nyckeln till att låsa eller låsa upp
dörrarna.
• Hybridsystemet startar eventuellt inte
vid första försöket efter att
12-voltsbatteriet anslutits igen.
Starta i så fall hybridsystemet på
samma sätt som när den elektroniska
nyckeln inte fungerar på rätt sätt
(→sid. 458). Detta innebär inte att
något är fel eftersom hybridsystemet
kommer att starta normalt vid andra
försöket.
8.2 Åtgärder i en nödsituation
460

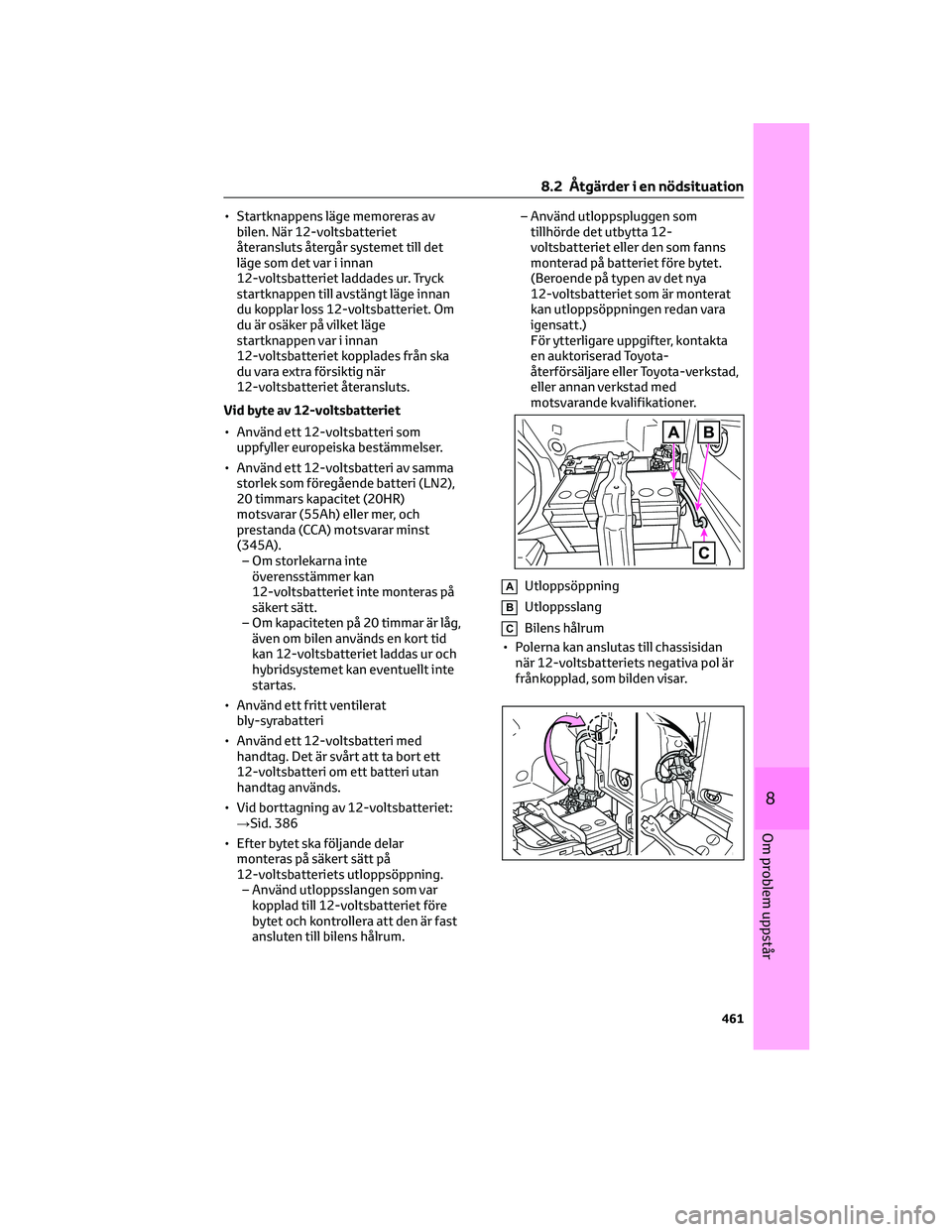

• Startknappens läge memoreras av
bilen. När 12-voltsbatteriet
återansluts återgår systemet till det
läge som det var i innan
12-voltsbatteriet laddades ur. Tryck
startknappen till avstängt läge innan
du kopplar loss 12-voltsbatteriet. Om
du är osäker på vilket läge
startknappen var i innan
12-voltsbatteriet kopplades från ska
du vara extra försiktig när
12-voltsbatteriet återansluts.
Vid byte av 12-voltsbatteriet
• Använd ett 12-voltsbatteri som
uppfyller europeiska bestämmelser.
• Använd ett 12-voltsbatteri av samma
storlek som föregående batteri (LN2),
20 timmars kapacitet (20HR)
motsvarar (55Ah) eller mer, och
prestanda (CCA) motsvarar minst
(345A).
– Om storlekarna inte
överensstämmer kan
12-voltsbatteriet inte monteras på
säkert sätt.
– Om kapaciteten på 20 timmar är låg,
även om bilen används en kort tid
kan 12-voltsbatteriet laddas ur och
hybridsystemet kan eventuellt inte
startas.
• Använd ett fritt ventilerat
bly-syrabatteri
• Använd ett 12-voltsbatteri med
handtag. Det är svårt att ta bort ett
12-voltsbatteri om ett batteri utan
handtag används.
• Vid borttagning av 12-voltsbatteriet:
→Sid. 386
• Efter bytet ska följande delar
monteras på säkert sätt på
12-voltsbatteriets utloppsöppning.
– Använd utloppsslangen som var
kopplad till 12-voltsbatteriet före
bytet och kontrollera att den är fast
ansluten till bilens hålrum.– Använd utloppspluggen som
tillhörde det utbytta 12-
voltsbatteriet eller den som fanns
monterad på batteriet före bytet.
(Beroende på typen av det nya
12-voltsbatteriet som är monterat
kan utloppsöppningen redan vara
igensatt.)
För ytterligare uppgifter, kontakta
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer.
AUtloppsöppning
BUtloppsslang
CBilens hålrum
• Polerna kan anslutas till chassisidan
när 12-voltsbatteriets negativa pol är
frånkopplad, som bilden visar.
8.2 Åtgärder i en nödsituation
461
8
Om problem uppstår

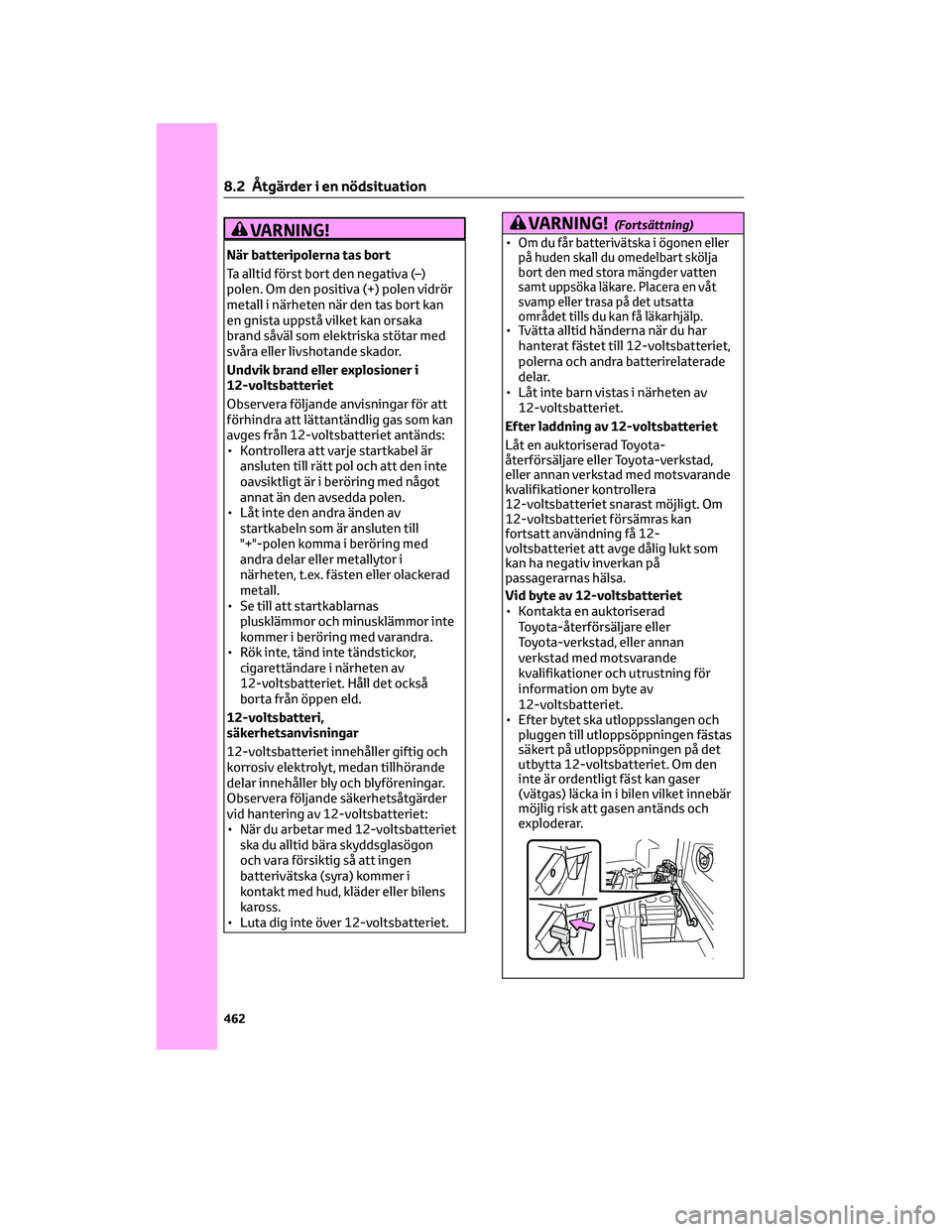

VARNING!
När batteripolerna tas bort
Ta alltid först bort den negativa (–)
polen. Om den positiva (+) polen vidrör
metall i närheten när den tas bort kan
en gnista uppstå vilket kan orsaka
brand såväl som elektriska stötar med
svåra eller livshotande skador.
Undvik brand eller explosioner i
12-voltsbatteriet
Observera följande anvisningar för att
förhindra att lättantändlig gas som kan
avges från 12-voltsbatteriet antänds:
• Kontrollera att varje startkabel är
ansluten till rätt pol och att den inte
oavsiktligt är i beröring med något
annat än den avsedda polen.
• Låt inte den andra änden av
startkabeln som är ansluten till
"+"-polen komma i beröring med
andra delar eller metallytor i
närheten, t.ex. fästen eller olackerad
metall.
• Se till att startkablarnas
plusklämmor och minusklämmor inte
kommer i beröring med varandra.
• Rök inte, tänd inte tändstickor,
cigarettändare i närheten av
12-voltsbatteriet. Håll det också
borta från öppen eld.
12-voltsbatteri,
säkerhetsanvisningar
12-voltsbatteriet innehåller giftig och
korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar.
Observera följande säkerhetsåtgärder
vid hantering av 12-voltsbatteriet:
• När du arbetar med 12-voltsbatteriet
ska du alltid bära skyddsglasögon
och vara försiktig så att ingen
batterivätska (syra) kommer i
kontakt med hud, kläder eller bilens
kaross.
• Luta dig inte över 12-voltsbatteriet.
VARNING!(Fortsättning)
•Om du får batterivätska i ögonen eller
på huden skall du omedelbart skölja
bort den med stora mängder vatten
samt uppsöka läkare. Placera en våt
svamp eller trasa på det utsatta
området tills du kan få läkarhjälp.
• Tvätta alltid händerna när du har
hanterat fästet till 12-voltsbatteriet,
polerna och andra batterirelaterade
delar.
• Låt inte barn vistas i närheten av
12-voltsbatteriet.
Efter laddning av 12-voltsbatteriet
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera
12-voltsbatteriet snarast möjligt. Om
12-voltsbatteriet försämras kan
fortsatt användning få 12-
voltsbatteriet att avge dålig lukt som
kan ha negativ inverkan på
passagerarnas hälsa.
Vid byte av 12-voltsbatteriet
• Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information om byte av
12-voltsbatteriet.
• Efter bytet ska utloppsslangen och
pluggen till utloppsöppningen fästas
säkert på utloppsöppningen på det
utbytta 12-voltsbatteriet. Om den
inte är ordentligt fäst kan gaser
(vätgas) läcka in i bilen vilket innebär
möjlig risk att gasen antänds och
exploderar.
8.2 Åtgärder i en nödsituation
462
