2022 TOYOTA RAV4 PLUG-IN HYBRID Bruksanvisningar (in Swedish)

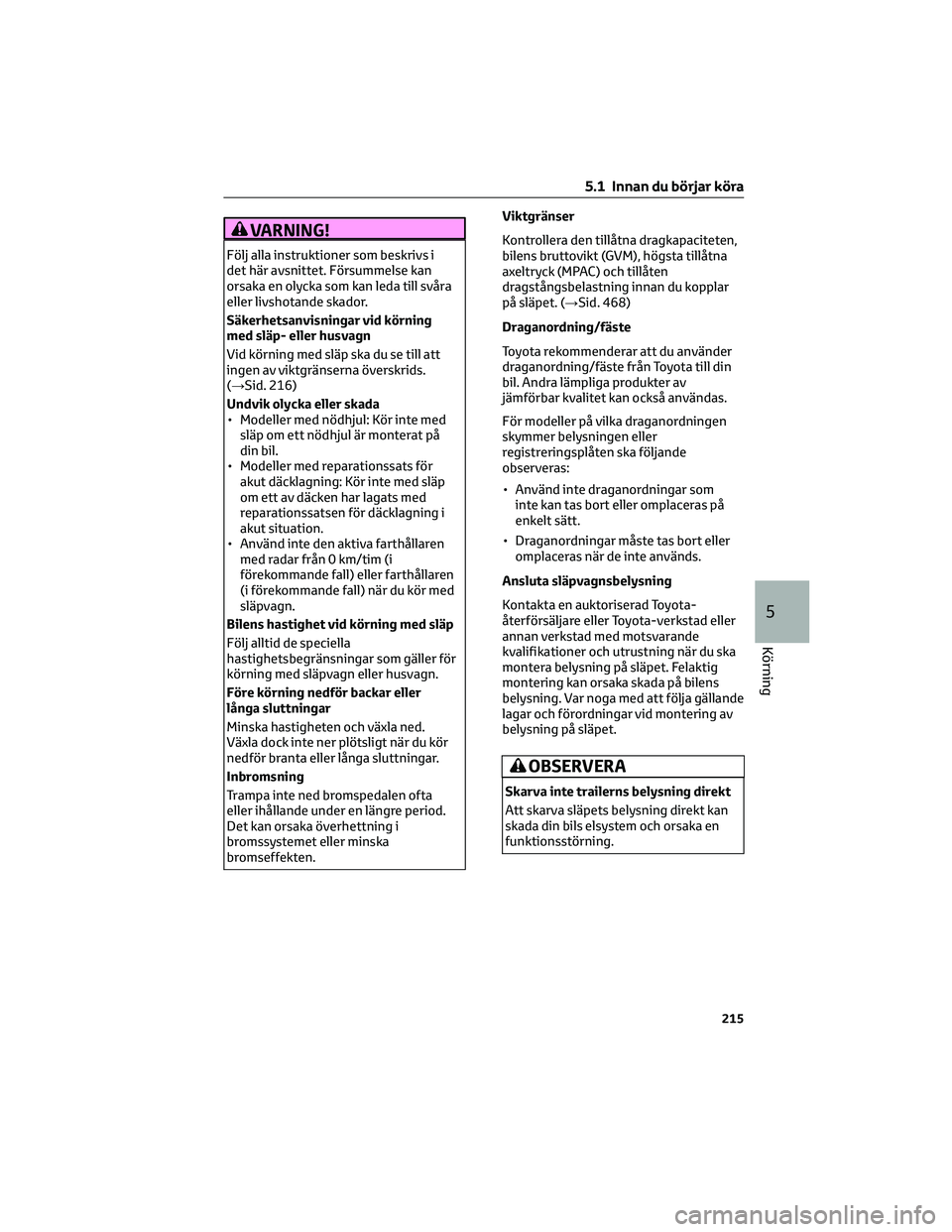

VARNING!
Följ alla instruktioner som beskrivs i
det här avsnittet. Försummelse kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
Säkerhetsanvisningar vid körning
med släp- eller husvagn
Vid körning med släp ska du se till att
ingen av viktgränserna överskrids.
(→Sid. 216)
Undvik olycka eller skada
• Modeller med nödhjul: Kör inte med
släp om ett nödhjul är monterat på
din bil.
• Modeller med reparationssats för
akut däcklagning: Kör inte med släp
om ett av däcken har lagats med
reparationssatsen för däcklagning i
akut situation.
• Använd inte den aktiva farthållaren
med radar från 0 km/tim (i
förekommande fall) eller farthållaren
(i förekommande fall) när du kör med
släpvagn.
Bilens hastighet vid körning med släp
Följ alltid de speciella
hastighetsbegränsningar som gäller för
körning med släpvagn eller husvagn.
Före körning nedför backar eller
långa sluttningar
Minska hastigheten och växla ned.
Växla dock inte ner plötsligt när du kör
nedför branta eller långa sluttningar.
Inbromsning
Trampa inte ned bromspedalen ofta
eller ihållande under en längre period.
Det kan orsaka överhettning i
bromssystemet eller minska
bromseffekten.Viktgränser
Kontrollera den tillåtna dragkapaciteten,
bilens bruttovikt (GVM), högsta tillåtna
axeltryck (MPAC) och tillåten
dragstångsbelastning innan du kopplar
på släpet. (→Sid. 468)
Draganordning/fäste
Toyota rekommenderar att du använder
draganordning/fäste från Toyota till din
bil. Andra lämpliga produkter av
jämförbar kvalitet kan också användas.
För modeller på vilka draganordningen
skymmer belysningen eller
registreringsplåten ska följande
observeras:
• Använd inte draganordningar som
inte kan tas bort eller omplaceras på
enkelt sätt.
• Draganordningar måste tas bort eller
omplaceras när de inte används.
Ansluta släpvagnsbelysning
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning när du ska
montera belysning på släpet. Felaktig
montering kan orsaka skada på bilens
belysning. Var noga med att följa gällande
lagar och förordningar vid montering av
belysning på släpet.
OBSERVERA
Skarva inte trailerns belysning direkt
Att skarva släpets belysning direkt kan
skada din bils elsystem och orsaka en
funktionsstörning.
5.1 Innan du börjar köra
215
5
Körning

Viktigt beträffande last på släpvagn
Släpets totalvikt och tillåten
dragkroksbelastning
ASläpets totalvikt
Själva släpvagnens vikt plus lasten på
släpet ska ligga inom den maximala
dragkapaciteten. Att köra med tyngre
släp är farligt. (→Sid. 468) Vid
körning med släpvagn ska du
använda en friktionskoppling eller en
friktionsstabilisator
(krängningshämmare).
BTillåtet kultryck
Släpet ska lastas så att trycket på
dragkroken är högre än 25 kg eller 4
% av den maximala dragvikten.
Trycket på dragkroken får inte
överskrida den specificerade vikten.
(→Sid. 468)Informationsdekal (tillverkarens
typskylt)
ATotalvikt
Den sammanlagda vikten av förare,
passagerare, bagage, draganordning,
bilens tjänstevikt och kultryck får inte
överskrida bilens tillåtna totalvikt
med mer än 100 kg. Det är farligt att
överskrida den vikten.
BHögsta tillåtna bakaxeltryck
Belastningen på bakaxeln får inte
överstiga tillåtet maximalt
bakaxeltryck med mer än 15 procent.
Det är farligt att överskrida den
vikten.
Värdena för dragkapaciteten är
baserade på tester som utförts vid
havsnivå. Observera att
hybridsystemets effekt och dragvikt
reduceras vid högre höjd.
VARNING!
Om bilens bruttovikt eller maximalt
tillåtna axelkapacitet överskrids
Försummelse att följa denna anvisning
kan resultera i en olycka som kan
orsaka svåra eller livshotande skador.
• Öka lufttrycket i däcken med
20,0 kPa (0,2 kgf/cm
2eller bar) över
det rekommenderade lufttrycket.
(→Sid. 473)
• Överskrid inte hastighetsgränsen för
körning med släpvagn i tätbebyggda
områden, eller 100 km/tim, beroende
på vilket som är lägst.
5.1 Innan du börjar köra
216

Fästpunkter för draganordning/fäste och dragkula
A458 mm
B461 mm
C536 mm
D537 mm
E537 mm
F536 mm
G461 mm
H458 mm
5.1 Innan du börjar köra
217
5
Körning

A2mm
B13 mm
C28 mm
D34 mm
E412 mm
F332 mm
G370 mm
H570 mm
I601 mm
J1073 mm
5.1 Innan du börjar köra
218

OBSERVERA
Om den bakre stötfångaren är
förstärkt med aluminium
Se till att stålfästet inte kommer i direkt
kontakt med det området.
När stål och aluminium kommer i
kontakt uppstår en reaktion som liknar
korrosion, vilket försvagar området i
fråga och kan leda till skador.
Rostskyddsbehandla de delar som
kommer i kontakt vid montering av ett
stålfäste.
Vägledning
Bilen beter sig annorlunda när du kör med
släpvagn. Observera följande för att
undvika olyckor, dödsfall eller svåra
skador när du kör med släpvagn
Kontrollera anslutningarna mellan
släpvagn och belysning
Stanna bilen och kontrollera att
anslutningen mellan släpet och lamporna
fungerar innan du börjar köra såväl som
efter en kort stunds körning.
Öva att köra med släp
• Få upp känslan för att svänga, stanna
och backa med släpet genom att öva i
ett område med lätt eller ingen trafik.
• När du backar med en påkopplad
släpvagn ska du hålla i ratten i den del
som är närmast dig, och vrida ratten
medurs för att svänga åt vänster eller
moturs för att svänga åt höger. Vrid
alltid ratten litet i taget för att
motverka styrningsfel. Ta hjälp av
någon utanför bilen för att minska
risken för olyckor när du backar.Öka avståndet bil-till-bil
Vid en hastighet på 10 km/tim bör
avståndet till framförvarande bil vara lika
långt eller längre än den kombinerade
längden av bilen och släpvagnen. Undvik
att bromsa häftigt vilket kan orsaka sladd.
Föraren kan annars förlora kontrollen
över bilen. Risken är speciellt stor vid
körning i vått eller halt väglag.
Plötslig acceleration/rattrörelser/
kurvtagning
Körning i snäva kurvor när du kör med
släp kan leda till att släpvagnen kör in i
din bil. Sakta in långt innan du närmar dig
svängar och kör långsamt och försiktigt
genom dem för att undvika plötslig
inbromsning.
Viktig information beträffande svängar
Hjulen på släpvagnen ligger närmare
kurvans insida än hjulen på bilen. Ta
hänsyn till detta genom att göra en vidare
sväng än normalt.
Viktig information beträffande stabilitet
Rörelser i bilen på grund av ojämn
vägbana eller starka tvärvindar påverkar
hanteringen. Bilen kan också skaka till när
bussar och stora lastbilar passerar. Titta
ofta bakom bilen när du kör bredvid
sådana fordon. Sakta genast ned så snart
bilen börjar skaka genom att trampa
långsamt ned bromsen. Styr alltid bilen
rakt framåt medan du bromsar.
När du kör om andra bilar
Tänk på bilens och släpets sammanlagda
längd och kontrollera att avståndet
mellan fordonen är tillräckligt stort innan
du byter fil.
Information om växellådan
För att upprätthålla effektiv
motorbromsning ska du inte använda
växellådan i läge D när du motorbromsar.
(→Sid. 225)
5.1 Innan du börjar köra
219
5
Körning

Om hybridsystemet överhettas
Om du kör med en lastad släpvagn uppför
en brant backe i en utetemperatur på
över 30° C kan hybridsystemet
överhettas. Stäng omedelbart av
luftkonditioneringen om kylvätskans
temperaturmätare visar att
hybridsystemet överhettas. Sväng sedan
av vägen och stanna på en säker plats.
(→Sid. 463)
När du parkerar bilen
Lägg alltid lämpliga block under hjulen på
både bilen och släpet. Ansätt
parkeringsbromsen hårt och för
växelspaken till P.
Inkörningsschema
Toyota rekommenderar att bilar som har
nya komponenter i drivlinesystemet inte
bör användas för körning med släp under
de första 800 km.
Underhåll
• Underhåll måste utföras oftare när
bilen används för körning med släp på
grund av den högre viktbelastningen
på bilen jämfört med normal körning.
• Efterdra alla skruvar som håller fast
dragkulan och fästet efter cirka
1 000 km körning med släp.
Om släpvagnen kränger
En eller flera faktorer (tvärvindar,
passerande fordon, dåliga vägar, etc.)
kan ha negativ inverkan på hanteringen
av din bil och släpvagn och orsaka
instabilitet.
• Om släpvagnen kränger:
– Håll hårt i ratten. Styr rakt framåt.
Försök inte kontrollera släpvagnens
krängning genom att vrida ratten.
– Börja genast släppa upp gaspedalen
långsamt för att minska
hastigheten. Öka inte hastigheten
Ansätt inte bromsarna.Om du inte gör någon extrem
korrigering med styrning eller
bromsar bör bil och släp stabiliseras
(om funktionen är aktiverad kan
Trailer Sway Control bidra till att
stabilisera bil och släp.).
• När släpvagnen har slutat kränga:
– Stanna på ett säkert ställe. Se till att
alla åkande lämnar bilen.
– Kontrollera däcken på bilen och
släpvagnen.
– Kontrollera lasten i släpvagnen.
Se till att lasten inte har förskjutits.
Se till att belastningen på
dragkroken är rimlig, om möjligt.
– Kontrollera lasten i bilen.
Se till att bilen inte är överlastad när
passagerarna är tillbaka i bilen.
Om du inte hittar något problem så är
hastigheten när släpet började kränga
över gränsen för din kombination
bil–släp. Kör i lägre hastighet för att
undvika instabilitet. Kom ihåg att
krängningen i släpvagnen ökar med
ökad körhastighet.
5.2 Körrutiner
5.2.1 Startknapp (tändning)
Om du utför följande medan du har den
elektroniska nyckeln på dig startas
hybridsystemet, eller läget på
startknappen ändras.
Hybridsystemet startas
1. Kontrollera att AC-laddkabeln inte är
ansluten. (→Sid. 107)
2. Dra i parkeringsbromsreglaget för att
kontrollera att parkeringsbromsen är
åtdragen. (→Sid. 229)
Indikeringslampan till
parkeringsbromsen tänds.
3. Kontrollera att växelspaken är i läge
Sid.
4. Trampa ned bromspedalen hårt.
och ett meddelande visas på
informationsdisplayen. Om det inte
visas kan hybridsystemet inte startas.
5.1 Innan du börjar köra
220

5. Tryck lugnt och stadigt på
startknappen.
När du använder startknappen räcker
det att trycka på den en gång, kort och
bestämt. Du behöver inte hålla
knappen intryckt.
Om "READY"-indikatorn tänds
fungerar hybridsystemet på normalt
sätt.
Fortsätt att trampa på bromspedalen
tills "READY"-indikatorn tänds.
Hybridsystemet kan startas från alla
lägen på startknappen.
6. Kontrollera att "READY"-indikatorn är
tänd.
Bilen kommer inte i rörelse om
"READY"-indikatorn är släckt.
Startknappsbelysning
Startknappslampan aktiveras enligt
följande beroende på situationen.
• När förardörren eller
framsätespassagerarens dörr öppnas
tänds lampan i startknappen.
• Lampan i startknappen blinkar snabbt
när bromspedalen trampas ned
medan du har den elektroniska
nyckeln med dig.
• När startknappen är i radioläge eller
tändningsläge tänds lampan i
startknappen.
• När läget för startknappen ändras från
radioläge eller tändningsläge till
avstängt läge tänds lampan i
startknappen en kort stund. Därefter
slocknar lampan i startknappen.Om hybridsystemet inte startar
• Startspärren kan har kanske inte
inaktiverats. (→Sid. 59) Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Om ett meddelande som är relaterat
till starten visas på
informationsdisplayen, läs
meddelandet och följ anvisningarna.
När omgivningens temperatur är låg,
t.ex. körförhållanden under vintern
• När hybridsystemet startas kan
"READY"-indikatorn blinka längre. Låt
bilen vara som den är tills
“READY”-indikatorn lyser med stadigt
sken som betyder att bilen är klar att
köras.
• Om hybridbatteriet (drivbatteriet) är
extremt kallt (under cirka -30 °C)
under påverkan av utetemperaturen
kan hybridsystemet eventuellt inte
startas. Försök i så fall att starta
hybridsystemet igen när
temperaturen i hybridbatteriet stiger
på grund av att utetemperaturen
stiger, etc.
Ljud och vibrationer som är speciella i
en laddhybrid
→Sid. 72
Om 12-voltsbatteriet är urladdat
Hybridsystemet kan inte startas med det
elektroniska lås- och startsystemet. Se
sid. 458 för att starta om
hybridsystemet.
Urladdning av batteriet i den
elektroniska nyckeln
→Sid. 162
Förhållanden som påverkar funktionen
→Sid. 183
Att observera för låsfunktionen
→Sid. 183
5.2 Körrutiner
221
5
Körning

Rattlås
• När du har tryckt startknappen till
avstängt läge och öppnat och stängt
dörrarna kommer ratten att låsas av
rattlåsfunktionen. När du trycker på
startknappen igen inaktiveras
rattlåset automatiskt.
• Om rattlåset inte kan lossas visas
”Push Power Switch while Turning
Steering Wheel in Either Direction” på
informationsdisplayen. Kontrollera att
växelspaken är i P. Tryck på
startknappen kort och bestämt
medan du vrider ratten åt vänster och
höger.
• För att undvika att motorn till
rattlåset överhettas kan motorn
stängas av tillfälligt om
hybridsystemet slås på och stängs av
upprepade gånger på kort tid. I så fall
bör du avstå från att använda
startknappen. Rattlåsets motor börjar
fungera igen efter cirka 10 sekunder.
Om en funktionsstörning uppstår i det
elektroniska lås- och startsystemet
Om ”Funktionsstörning i bilens
elektroniska lås- och startsystem” visas
på informationsdisplayen kan en
funktionsstörning ha uppstått i
systemet. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.Om “READY”-indikatorn inte tänds
Om ”READY”-indikatorn inte tänds även
efter att korrekt startmetod har använts
för att starta bilen ska du omedelbart
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Om fel har uppstått i hybridsystemet
→Sid. 78
Elektroniska nyckelns batteri
→Sid. 407
Startknappens funktion
• Om startknappen inte trycks in kort
och stadigt kommer dess läge
eventuellt inte att ändras och
hybridsystemet kanske inte startas.
• Om försök görs att starta om
hybridsystemet omedelbart efter att
det har stängts av med startknappen
kommer det inte att starta i vissa fall.
Vänta några sekunder med att starta
hybridsystemet igen efter att det
stängts av med startknappen.
Specialinställning
Se sid. 458 om det elektroniska lås- och
startsystemet har inaktiverats vid en
specialanpassning.
VARNING!
När du startar hybridsystemet
Sitt alltid i förarsätet när du startar
hybridsystemet. Trampa under inga
omständigheter på gaspedalen medan
hybridsystemet startas. Det kan orsaka
en olycka som kan leda till svåra eller
livshotande skador.
5.2 Körrutiner
222
