2022 TOYOTA RAV4 PLUG-IN HYBRID Bruksanvisningar (in Swedish)

OBSERVERA(Fortsättning)
För att förhindra skador
• Se till att du inte skadar hakarna när
du byter torkargummi.
• När torkarbladet har tagits bort från
torkararmen, placera en trasa eller
liknande mellan bakrutan och
torkararmen för att undvika skador
på bakrutan.
• Dra inte för hårt i torkargummit och se
till att metallisterna inte blir skeva.

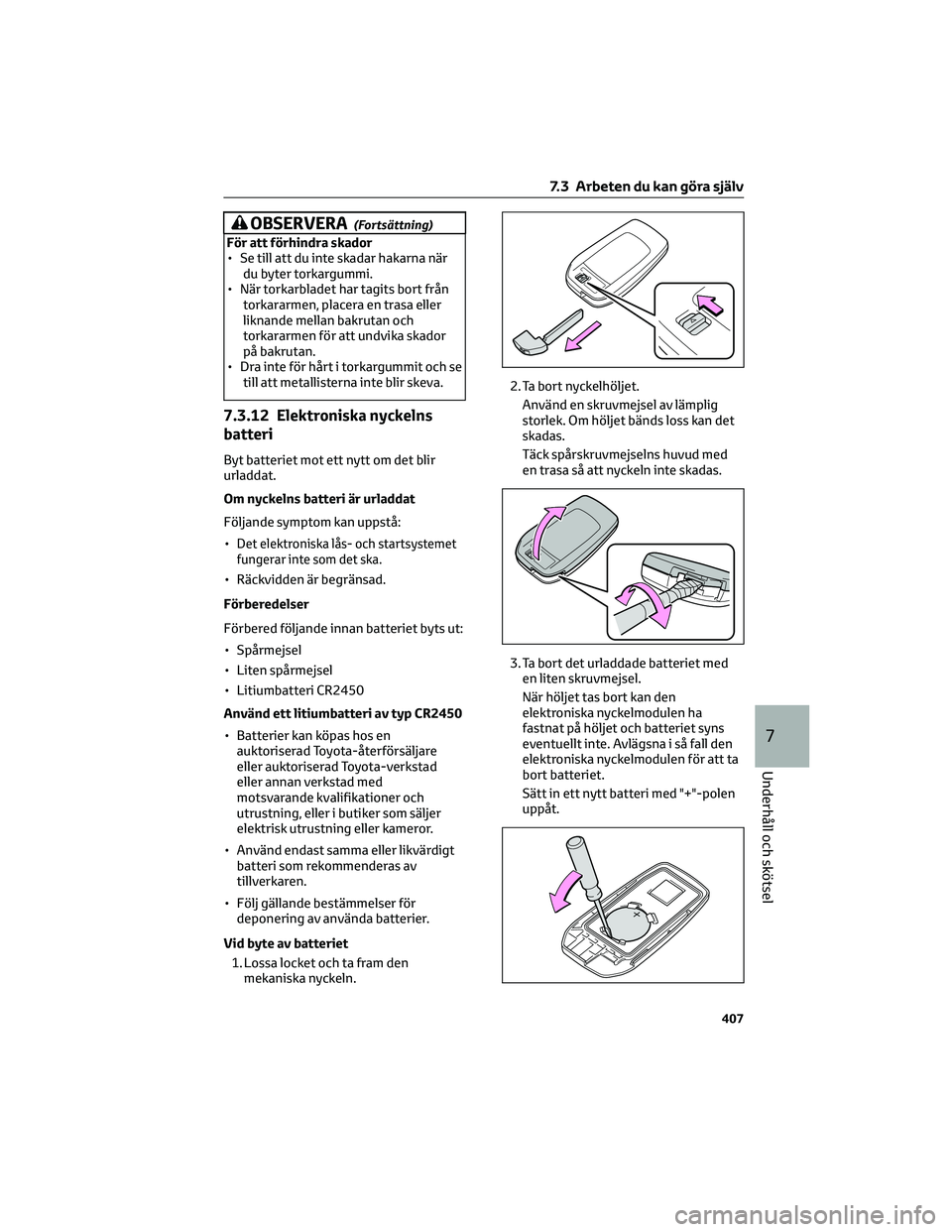

7.3.12 Elektroniska nyckelns
batteri
Byt batteriet mot ett nytt om det blir
urladdat.
Om nyckelns batteri är urladdat
Följande symptom kan uppstå:
•
Det elektroniska lås- och startsystemet
fungerar inte som det ska.
• Räckvidden är begränsad.
Förberedelser
Förbered följande innan batteriet byts ut:
• Spårmejsel
• Liten spårmejsel
• Litiumbatteri CR2450
Använd ett litiumbatteri av typ CR2450
• Batterier kan köpas hos en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller i butiker som säljer
elektrisk utrustning eller kameror.
• Använd endast samma eller likvärdigt
batteri som rekommenderas av
tillverkaren.
• Följ gällande bestämmelser för
deponering av använda batterier.
Vid byte av batteriet
1. Lossa locket och ta fram den
mekaniska nyckeln.2. Ta bort nyckelhöljet.
Använd en skruvmejsel av lämplig
storlek. Om höljet bänds loss kan det
skadas.
Täck spårskruvmejselns huvud med
en trasa så att nyckeln inte skadas.
3. Ta bort det urladdade batteriet med
en liten skruvmejsel.
När höljet tas bort kan den
elektroniska nyckelmodulen ha
fastnat på höljet och batteriet syns
eventuellt inte. Avlägsna i så fall den
elektroniska nyckelmodulen för att ta
bort batteriet.
Sätt in ett nytt batteri med "+"-polen
uppåt.
7.3 Arbeten du kan göra själv
407
7
Underhåll och skötsel

4. Montering görs i omvänd
ordningsföljd.
VARNING!
Batteri, säkerhetsanvisningar
Observera följande
säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
• Batteriet får inte sväljas. Det kan
orsaka kemiska brännskador.
• Ett knappcellsbatteri eller
knappbatteri används i den
elektroniska nyckeln. Om ett batteri
sväljs kan det orsaka svåra kemiska
brännskador på bara två timmar och
kan leda till svåra eller livshotande
skador.
• Håll nya och borttagna batterier
utom räckhåll för barn.
• Om locket inte kan stängas
ordentligt ska du upphöra att
använda den elektroniska nyckeln
och förvara den på en plats utom
räckhåll för barn. Kontakta sedan en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Om du av misstag sväljer ett batteri
eller stoppar in ett batteri i kroppen
ska du omedelbart uppsöka
läkarvård.
Förhindra batteriexplosion eller att
brännbar vätska eller gas läcker ut
• Byt batteriet mot ett nytt batteri av
samma typ. Om fel typ av batteri
används kan det explodera.
• Batterier får inte utsättas för extremt
lågt tryck på grund av hög altitud
eller extremt höga temperaturer.
• Du ska aldrig bränna, ha sönder eller
skära i ett batteri.
VARNING!(Fortsättning)
Certifiering för batteriet till den
elektroniska nyckeln
VARNING
EXPLOSIONSRISK FÖRELIGGER OM
BATTERIET BYTS UT MOT ETT ANNAT
BATTERI AV FEL TYP. FÖLJ GÄLLANDE
BESTÄMMELSER FÖR DEPONERING AV
ANVÄNDA BATTERIER
OBSERVERA
Vid byte av batteriet
Använd en spårskruvmejsel av lämplig
storlek. Alltför stor kraft kan deformera
eller skada locket.
För normal funktion efter batteribyte
Observera följande
säkerhetsanvisningar för att undvika
olyckor:
• Arbeta alltid med torra händer. Fukt
kan orsaka rost i batteriet.
• Rör inte eller flytta inte andra delar i
fjärrkontrollen.
• Böj inte någon av batteriets poler.
7.3.13 Kontroll och byte av
säkringar
Om någon av de elektriska delarna inte
fungerar kan en säkring ha gått. Utför i så
fall en kontroll och byt säkring vid behov.
Kontroll och byte av säkringar
1. Tryck startknappen till avstängt läge.
Kontrollera att anslutningsdonet inte
är inkopplat. Använd inte heller det
fjärrstyrda
luftkonditioneringssystemet under
processen.
7.3 Arbeten du kan göra själv
408

2. Öppna locket till säkringsboxen.
Motorrum: Typ A säkringsbox
Tryck på hakarna
AochBför att
lossa spärren helt, lyft sedan upp
locket.
Motorrum: säkringsbox typ B
Tryck på hakarna
AochBför att
lossa låset helt, lyft sedan upp locket.
Instrumentpanel, vänster sida
Vänsterstyrda bilar. Ta bort locket.Högerstyrda fordon: Tryck in fliken
och ta loss kåpan, ta sedan bort
locket.
Bagageutrymme, höger sida
Öppna golvpanelen. (→Sid. 355)
Tryck på haken
AochBför att
lossa spärren helt, lyft sedan upp
locket.
7.3 Arbeten du kan göra själv
409
7
Underhåll och skötsel

3. Ta bort säkringen.
Endast säkringar av typ A kan tas bort
med hjälp av utdragningsverktyget.
4. Kontrollera om säkringen är trasig.
Byt säkringen mot en ny med
motsvarande amperetal. Amperetalet
finns angivet på säkringsboxens lock.
Ty p A
ANormal säkring
BAvbränd säkring
Ty p B
ANormal säkring
BAvbränd säkringTy p C
ANormal säkring
BAvbränd säkring
Efter byte av säkring
• När locket har satts tillbaka ska du
kontrollera att fliken är säkert ditsatt.
• Om lamporna inte tänds även när
säkringen har bytts kan glödlampan
behöva bytas. (→Sid. 411)
• Om säkringen går sönder igen ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för
att skydda kabelstammen från skada.
Vid byte av en elektrisk komponent,
t.ex. lampor
Toyota rekommenderar att du använder
originalprodukter från Toyota som är
designade för din bil. Eftersom vissa
glödlampor är anslutna till kretsar som
är avsedda att hindra överbelastning
kan icke-originaldelar eller delar som
inte är avsedda för denna bil vara
oanvändbara.
7.3 Arbeten du kan göra själv
410

VARNING!
Förhindra systemfel och bilbrand
Observera följande
säkerhetsanvisningar. Försummelse
kan orsaka skador på bilen och
eventuellt brand eller personskador.
• Använd aldrig en säkring med högre
amperetal än det angivna och sätt
aldrig i ett annat föremål än en
säkring.
• Använd alltid originalsäkring från
Toyota, eller likvärdig produkt. Ersätt
aldrig en säkring med en ståltråd,
inte ens som tillfällig lösning.
• Säkringarna eller säkringsboxarna
får aldrig modifieras.
OBSERVERA
Innan du byter säkringar
Låt snarast möjligt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning fastställa orsaken till att
elsystemet överbelastas och åtgärda
felet.
Undvik skada på locket till
säkringsboxen i motorrummet
När du öppnar säkringsboxen ska du
lossa haken helt innan du lyfter upp
locket. Hakarna kan skadas.
7.3.14 Glödlampor
Du kan byta vissa glödlampor själv.
Svårighetsgraden vid byte av glödlampa
varierar beroende på lampan. Eftersom
det finns risk för att komponenter kan
skadas rekommenderar vi att byte utförs
av en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Förberedelser för byte av glödlampa
Kontrollera watt-talet på glödlampan
som ska bytas. (→Sid. 473)Glödlampornas placering
Ytterbackspeglar
AYttre golvbelysning (i förekommande
fall)
Bak
AKörriktningsvisare, bak
BBackljus
Lampor som behöver bytas av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Strålkastare
• Körriktningsvisare, fram
• Varselljus
• Främre positionsljus
• Dimljus, fram
• Körriktningsvisare, sida
• Bakljus
• Bromsljus
• Dimljus, bak
• Högt monterat bromsljus
• Nummerskyltsbelysning
7.3 Arbeten du kan göra själv
411
7
Underhåll och skötsel

LED-lampor
Övriga lampor än följande, består av ett
antal lysdioder (LED). Om en LED-lampa
går sönder ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning byta den.
• Körriktningsvisare, bak
• Backljus
• Yttre golvbelysning (i förekommande
fall)
Kondens innanför lampglaset
Tillfällig kondens innanför lampglaset
innebär inte ett fel. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för att
få mer information om följande:
• Stora vattendroppar ansamlas
innanför glaset.
• Vatten har ansamlats i lampan.
Vid byte av en elektrisk komponent,
t.ex. lampor
→Sid. 410
Byte av glödlampa
Körriktningsvisare, bak
1. Öppna bakluckan och ta bort panelen.
2. Ta bort skruvarna och därefter
lampenheten.
Ta bort lampan genom att dra den rakt
bakåt från bilens bakre del.3. Vrid lampsockeln moturs.
4. Ta bort glödlampan.
5. Montera en ny glödlampa, sätt sedan
in lampsockeln i lampenheten och vrid
den medurs.
7.3 Arbeten du kan göra själv
412

6. Rikta in skårorna på lampenheten
med hakarna och för lampenheten
rakt inåt så att stiftet på lampenheten
passar in i hålet.
Bekräfta att lampenheten sitter helt
säkert.
7. Montera tillbaka skruvarna.
8. Sätt tillbaka skyddet.Backljus
1. Öppna bakluckan och ta bort panelen.
Täck skruvmejselns spets med en
trasa för att inte skada skyddet.
2. Vrid lampsockeln moturs.
Ta loss ledningen från klämman innan
du vrider lampsockeln.
3. Ta bort glödlampan.
7.3 Arbeten du kan göra själv
413
7
Underhåll och skötsel

4. Sätt dit en ny glödlampa.
5. Sätt in lampsockeln i lampenheten
och vrid den medurs.
Fäst ledningen i klämman igen när
lampsockeln har installerats.
6. Sätt tillbaka skyddet.Yttre golvbelysning (i förekommande
fall)
1. Tryck på ytterbackspegelns övre del så
att själva spegeln tippas uppåt och
lossa de fyra flikarna bakom spegeln.
Bänd ut spegeln mot dig och lossa två
flikar åt gången.
Arbeta varsamt och se till att du inte
tappar spegeln.
2. Lossa anslutningsdonen bakom
spegeln, ta bort spegeln.
Notera anslutningarna för att undvika
att de återinstalleras upp och ner.
Arbeta varsamt och se till att du inte
tappar spegeln.
7.3 Arbeten du kan göra själv
414
