2022 TOYOTA PRIUS PLUG-IN HYBRID Manuel du propriétaire (in French)

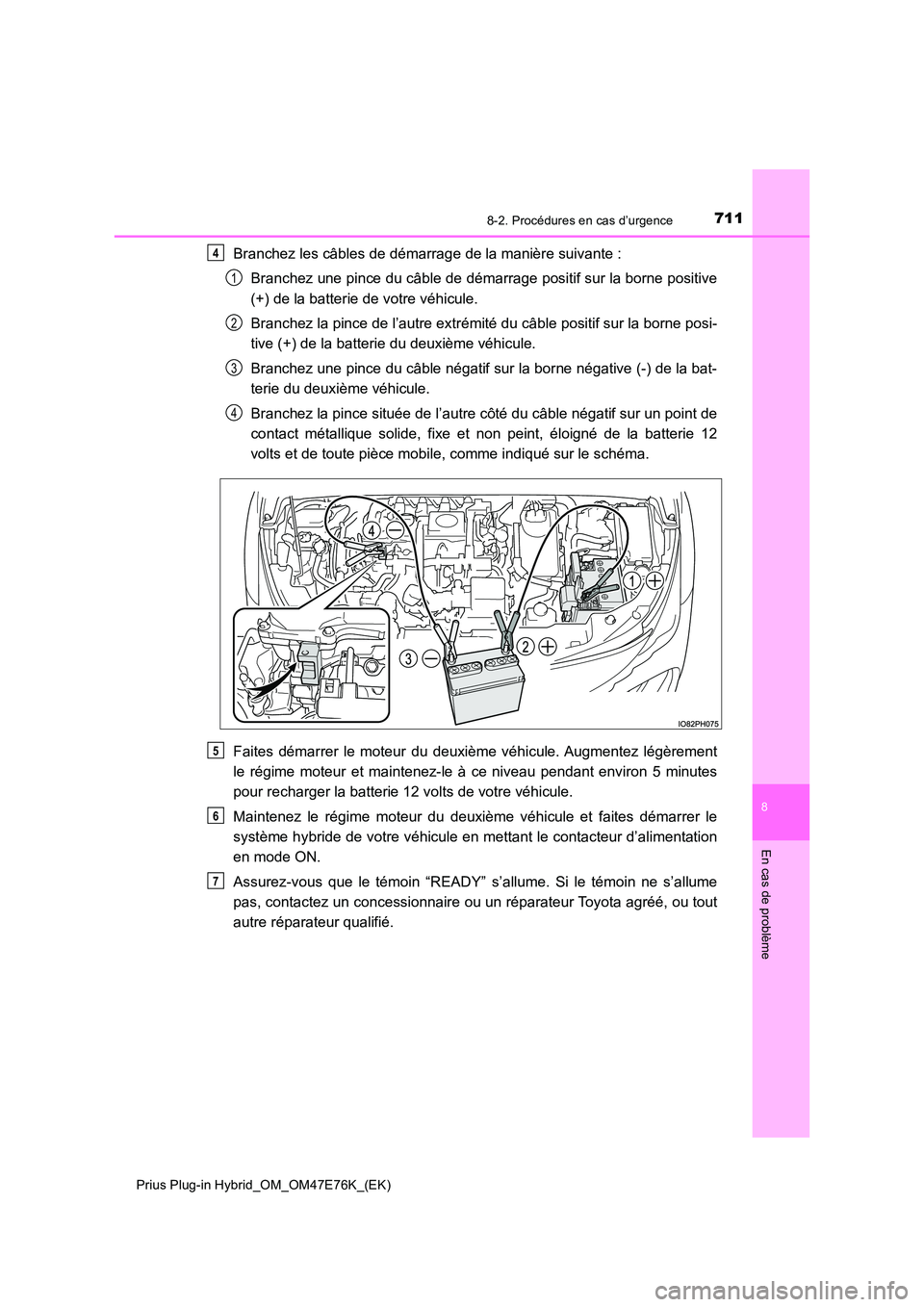

7118-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
8
En cas de problème
Branchez les câbles de démarrage de la manière suivante :
Branchez une pince du câble de démarrage positif sur la borne positive
(+) de la batterie de votre véhicule.
Branchez la pince de l’autre extrémité du câble positif sur la borne posi-
tive (+) de la batterie du deuxième véhicule.
Branchez une pince du câble négatif sur la borne négative (-) de la bat-
terie du deuxième véhicule.
Branchez la pince située de l’autre côté du câble négatif sur un point de
contact métallique solide, fixe et non peint, éloigné de la batterie 12
volts et de toute pièce mobile, comme indiqué sur le schéma.
Faites démarrer le moteur du deuxième véhicule. Augmentez légèrement
le régime moteur et maintenez-le à ce niveau pendant environ 5 minutes
pour recharger la batterie 12 volts de votre véhicule.
Maintenez le régime moteur du deuxième véhicule et faites démarrer le
système hybride de votre véhicule en mettant le contacteur d’alimentation
en mode ON.
Assurez-vous que le témoin “READY” s’allume. Si le témoin ne s’allume
pas, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout
autre réparateur qualifié.
4
1
2
3
4
5
6
7

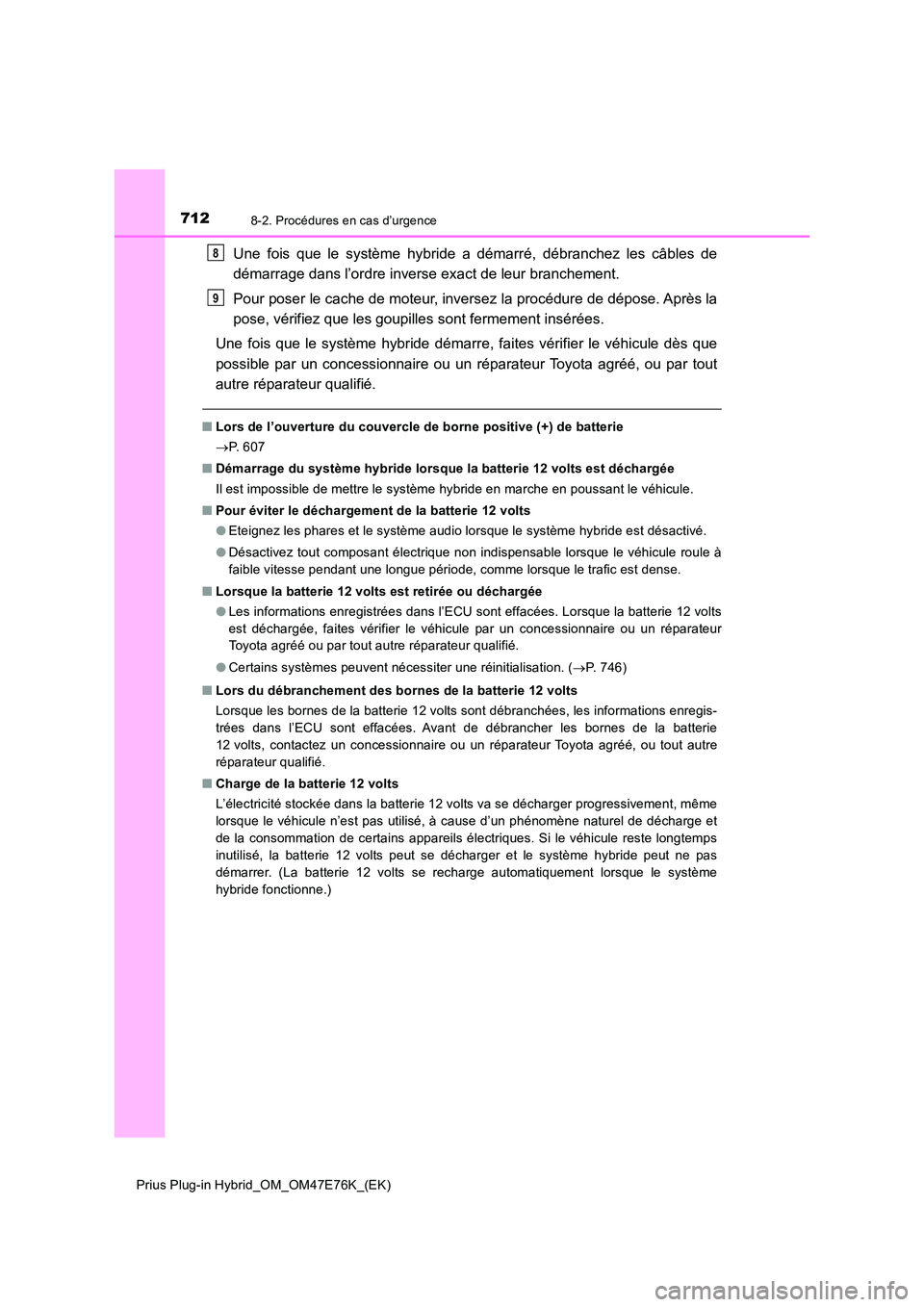

7128-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
Une fois que le système hybride a démarré, débranchez les câbles de
démarrage dans l’ordre inverse exact de leur branchement.
Pour poser le cache de moteur, inversez la procédure de dépose. Après la
pose, vérifiez que les goupilles sont fermement insérées.
Une fois que le système hybride démarre, faites vérifier le véhicule dès que
possible par un concessionnaire ou un réparateur Toyota agréé, ou par tout
autre réparateur qualifié.
Q Lors de l’ouverture du couvercle de borne positive (+) de batterie
 P. 6 0 7
Q Démarrage du système hybride lorsque la batterie 12 volts est déchargée
Il est impossible de mettre le système hybride en marche en poussant le véhicule.
Q Pour éviter le déchargement de la batterie 12 volts
O Eteignez les phares et le système audio lorsque le système hybride est désactivé.
O Désactivez tout composant électrique non indispensable lorsque le véhicule roule à
faible vitesse pendant une longue période, comme lorsque le trafic est dense.
Q Lorsque la batterie 12 volts est retirée ou déchargée
O Les informations enregistrées dans l’ECU sont effacées. Lorsque la batterie 12 volts
est déchargée, faites vérifier le véhicule par un concessionnaire ou un réparateur
Toyota agréé ou par tout autre réparateur qualifié.
O Certains systèmes peuvent nécessiter une réinitialisation. (P. 746)
Q Lors du débranchement des bornes de la batterie 12 volts
Lorsque les bornes de la batterie 12 volts sont débranchées, les informations enregis-
trées dans l’ECU sont effacées. Avant de débrancher les bornes de la batterie
12 volts, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre
réparateur qualifié.
Q Charge de la batterie 12 volts
L’électricité stockée dans la batterie 12 volts va se décharger progressivement, même
lorsque le véhicule n’est pas utilisé, à cause d’un phénomène naturel de décharge et
de la consommation de certains appareils électriques. Si le véhicule reste longtemps
inutilisé, la batterie 12 volts peut se décharger et le système hybride peut ne pas
démarrer. (La batterie 12 volts se recharge automatiquement lorsque le système
hybride fonctionne.)
8
9

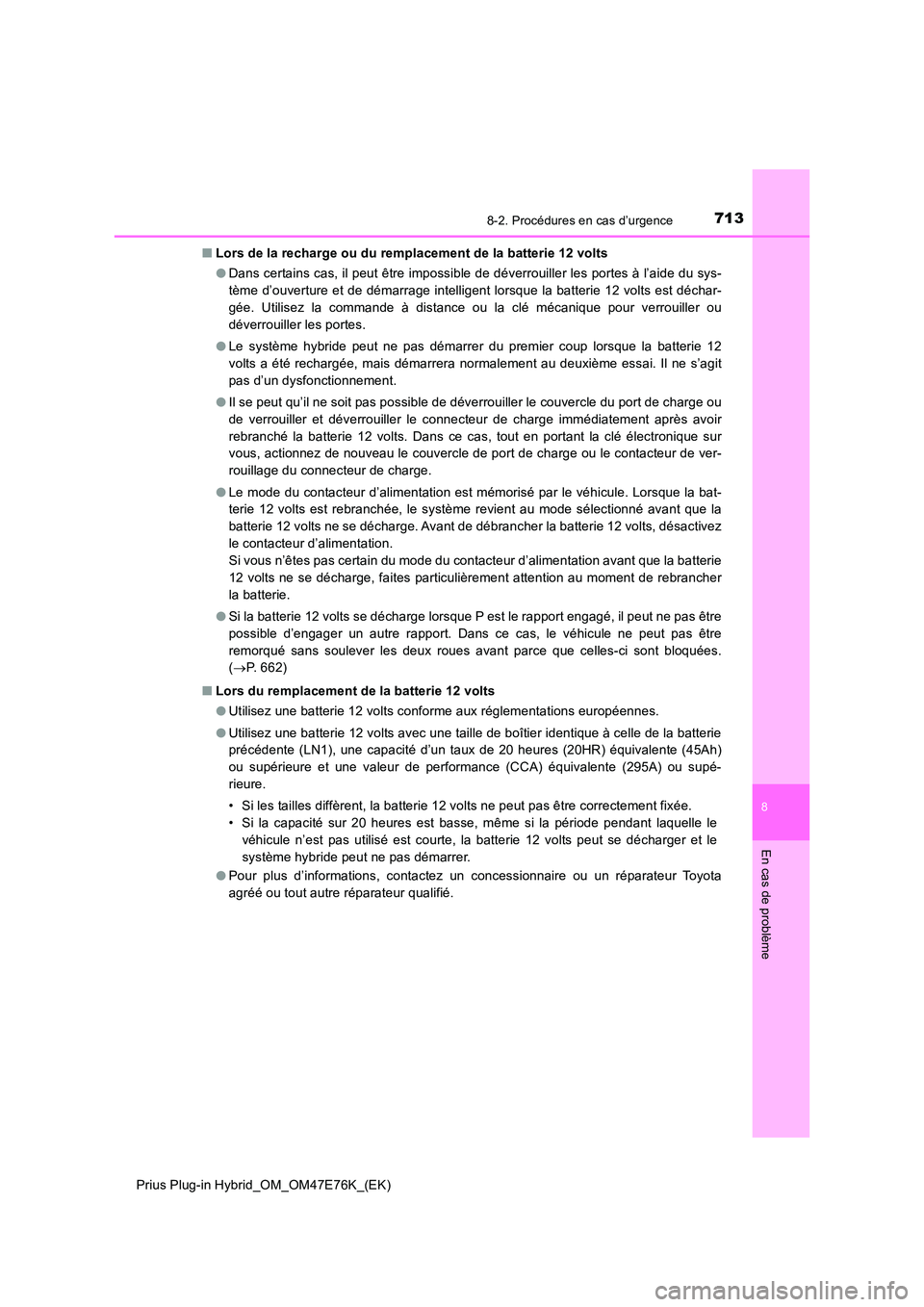

7138-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
8
En cas de problème
QLors de la recharge ou du remplacement de la batterie 12 volts
O Dans certains cas, il peut être impossible de déverrouiller les portes à l’aide du sys-
tème d’ouverture et de démarrage intelligent lorsque la batterie 12 volts est déchar-
gée. Utilisez la commande à distance ou la clé mécanique pour verrouiller ou
déverrouiller les portes.
O Le système hybride peut ne pas démarrer du premier coup lorsque la batterie 12
volts a été rechargée, mais démarrera normalement au deuxième essai. Il ne s’agit
pas d’un dysfonctionnement.
O Il se peut qu’il ne soit pas possible de déverrouiller le couvercle du port de charge ou
de verrouiller et déverrouiller le connecteur de charge immédiatement après avoir
rebranché la batterie 12 volts. Dans ce cas, tout en portant la clé électronique sur
vous, actionnez de nouveau le couvercle de port de charge ou le contacteur de ver-
rouillage du connecteur de charge.
O Le mode du contacteur d’alimentation est mémorisé par le véhicule. Lorsque la bat-
terie 12 volts est rebranchée, le système revient au mode sélectionné avant que la
batterie 12 volts ne se décharge. Avant de débrancher la batterie 12 volts, désactivez
le contacteur d’alimentation.
Si vous n’êtes pas certain du mode du contacteur d’alimentation avant que la batterie
12 volts ne se décharge, faites particulièrement attention au moment de rebrancher
la batterie.
O Si la batterie 12 volts se décharge lorsque P est le rapport engagé, il peut ne pas être
possible d’engager un autre rapport. Dans ce cas, le véhicule ne peut pas être
remorqué sans soulever les deux roues avant parce que celles-ci sont bloquées.
( P. 662)
Q Lors du remplacement de la batterie 12 volts
O Utilisez une batterie 12 volts conforme aux réglementations européennes.
O Utilisez une batterie 12 volts avec une taille de boîtier identique à celle de la batterie
précédente (LN1), une capacité d’un taux de 20 heures (20HR) équivalente (45Ah)
ou supérieure et une valeur de performance (CCA) équivalente (295A) ou supé-
rieure.
• Si les tailles diffèrent, la batterie 12 volts ne peut pas être correctement fixée.
• Si la capacité sur 20 heures est basse, même si la période pendant laquelle le
véhicule n’est pas utilisé est courte, la batterie 12 volts peut se décharger et le
système hybride peut ne pas démarrer.
O Pour plus d’informations, contactez un concessionnaire ou un réparateur Toyota
agréé ou tout autre réparateur qualifié.

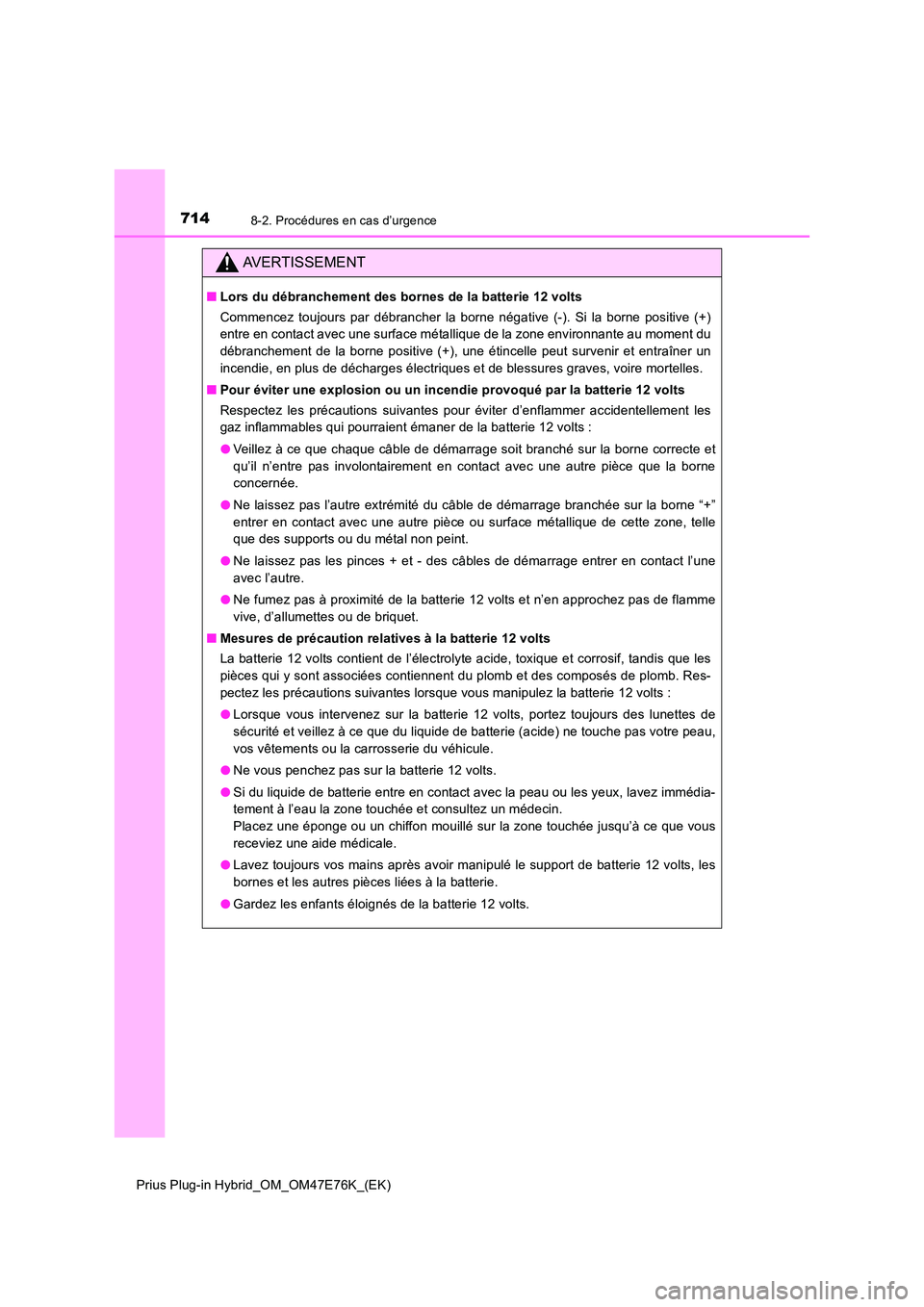

7148-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
AVERTISSEMENT
QLors du débranchement des bornes de la batterie 12 volts
Commencez toujours par débrancher la borne négative (-). Si la borne positive (+)
entre en contact avec une surface métallique de la zone environnante au moment du
débranchement de la borne positive (+), une étincelle peut survenir et entraîner un
incendie, en plus de décharges électriques et de blessures graves, voire mortelles.
Q Pour éviter une explosion ou un incendie provoqué par la batterie 12 volts
Respectez les précautions suivantes pour éviter d’enflammer accidentellement les
gaz inflammables qui pourraient émaner de la batterie 12 volts :
O Veillez à ce que chaque câble de démarrage soit branché sur la borne correcte et
qu’il n’entre pas involontairement en contact avec une autre pièce que la borne
concernée.
O Ne laissez pas l’autre extrémité du câble de démarrage branchée sur la borne “+”
entrer en contact avec une autre pièce ou surface métallique de cette zone, telle
que des supports ou du métal non peint.
O Ne laissez pas les pinces + et - des câbles de démarrage entrer en contact l’une
avec l’autre.
O Ne fumez pas à proximité de la batterie 12 volts et n’en approchez pas de flamme
vive, d’allumettes ou de briquet.
Q Mesures de précaution relatives à la batterie 12 volts
La batterie 12 volts contient de l’électrolyte acide, toxique et corrosif, tandis que les
pièces qui y sont associées contiennent du plomb et des composés de plomb. Res-
pectez les précautions suivantes lorsque vous manipulez la batterie 12 volts :
O Lorsque vous intervenez sur la batterie 12 volts, portez toujours des lunettes de
sécurité et veillez à ce que du liquide de batterie (acide) ne touche pas votre peau,
vos vêtements ou la carrosserie du véhicule.
O Ne vous penchez pas sur la batterie 12 volts.
O Si du liquide de batterie entre en contact avec la peau ou les yeux, lavez immédia-
tement à l’eau la zone touchée et consultez un médecin.
Placez une éponge ou un chiffon mouillé sur la zone touchée jusqu’à ce que vous
receviez une aide médicale.
O Lavez toujours vos mains après avoir manipulé le support de batterie 12 volts, les
bornes et les autres pièces liées à la batterie.
O Gardez les enfants éloignés de la batterie 12 volts.

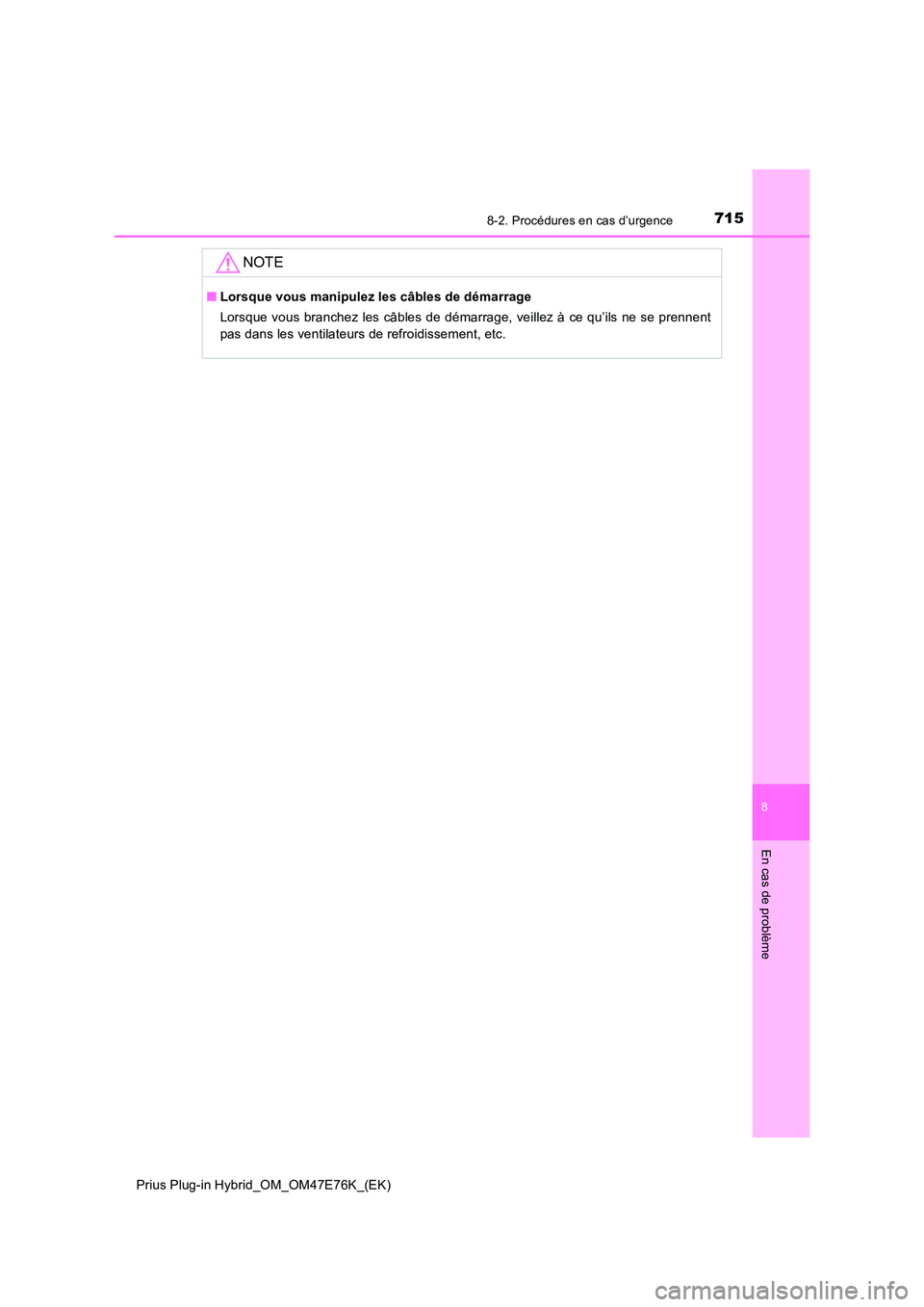

7158-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
8
En cas de problème
NOTE
QLorsque vous manipulez les câbles de démarrage
Lorsque vous branchez les câbles de démarrage, veillez à ce qu’ils ne se prennent
pas dans les ventilateurs de refroidissement, etc.

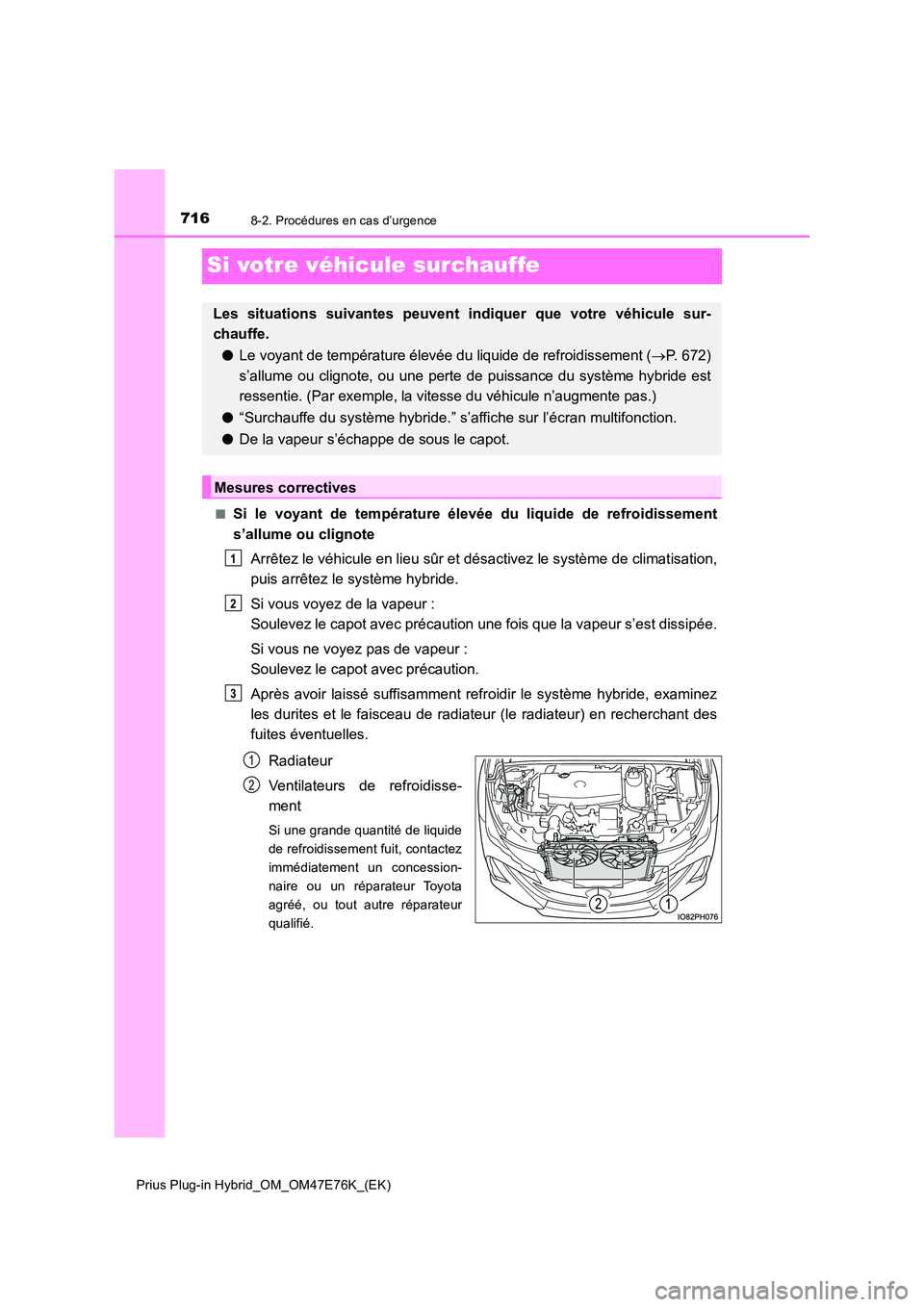

7168-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
Si votre véhicule surchauffe
QSi le voyant de température élevée du liquide de refroidissement
s’allume ou clignote
Arrêtez le véhicule en lieu sûr et désactivez le système de climatisation,
puis arrêtez le système hybride.
Si vous voyez de la vapeur :
Soulevez le capot avec précaution une fois que la vapeur s’est dissipée.
Si vous ne voyez pas de vapeur :
Soulevez le capot avec précaution.
Après avoir laissé suffisamment refroidir le système hybride, examinez
les durites et le faisceau de radiateur (le radiateur) en recherchant des
fuites éventuelles.
Radiateur
Ventilateurs de refroidisse-
ment
Si une grande quantité de liquide
de refroidissement fuit, contactez
immédiatement un concession-
naire ou un réparateur Toyota
agréé, ou tout autre réparateur
qualifié.
Les situations suivantes peuvent indiquer que votre véhicule sur-
chauffe.
O Le voyant de température élevée du liquide de refroidissement (P. 672)
s’allume ou clignote, ou une perte de puissance du système hybride est
ressentie. (Par exemple, la vitesse du véhicule n’augmente pas.)
O “Surchauffe du système hybride.” s’affiche sur l’écran multifonction.
O De la vapeur s’échappe de sous le capot.
Mesures correctives
1
2
3
1
2

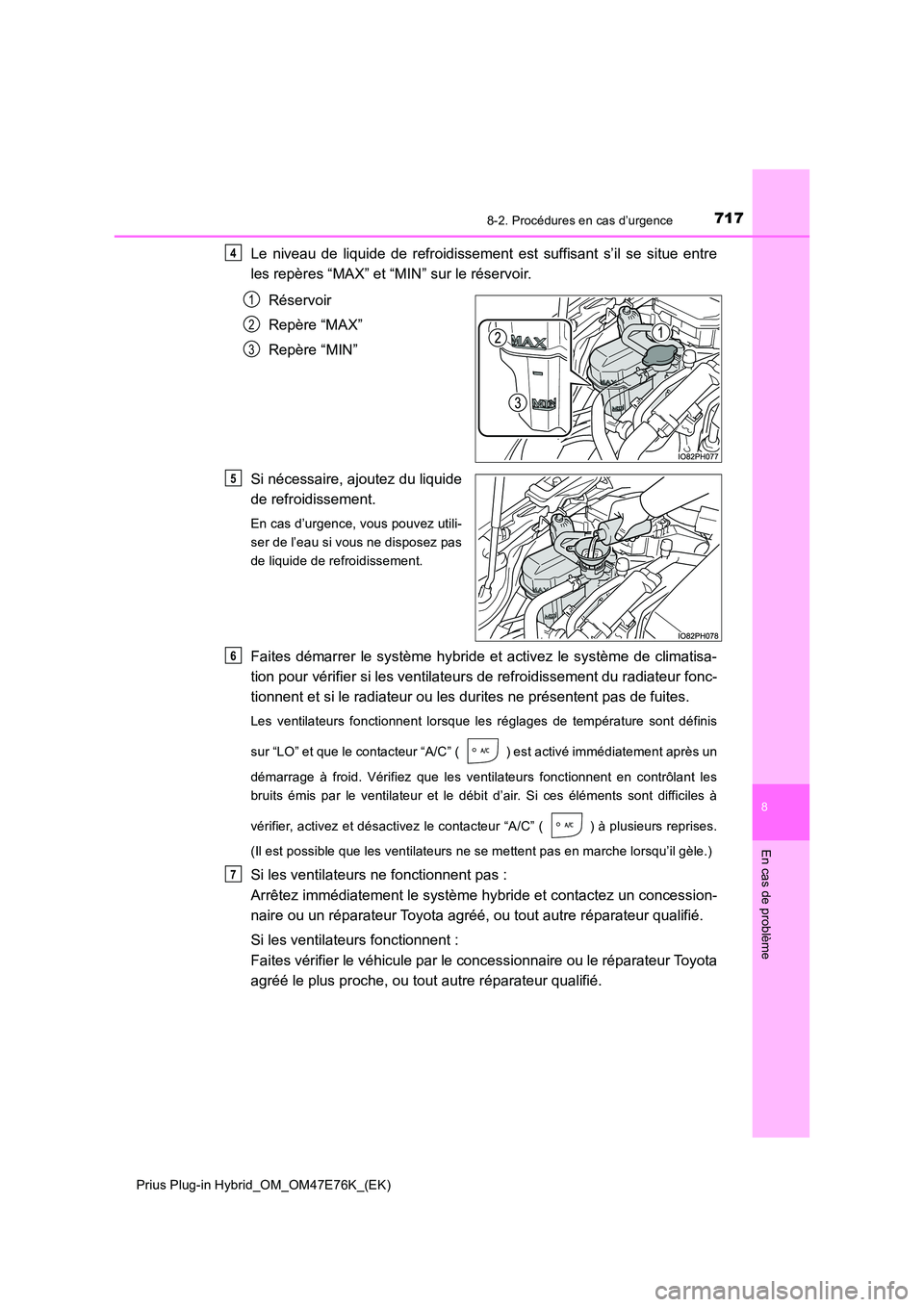

7178-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
8
En cas de problème
Le niveau de liquide de refroidissement est suffisant s’il se situe entre
les repères “MAX” et “MIN” sur le réservoir.
Réservoir
Repère “MAX”
Repère “MIN”
Si nécessaire, ajoutez du liquide
de refroidissement.
En cas d’urgence, vous pouvez utili-
ser de l’eau si vous ne disposez pas
de liquide de refroidissement.
Faites démarrer le système hybride et activez le système de climatisa-
tion pour vérifier si les ventilateurs de refroidissement du radiateur fonc-
tionnent et si le radiateur ou les durites ne présentent pas de fuites.
Les ventilateurs fonctionnent lorsque les réglages de température sont définis
sur “LO” et que le contacteur “A/C” ( ) est activé immédiatement après un
démarrage à froid. Vérifiez que les ventilateurs fonctionnent en contrôlant les
bruits émis par le ventilateur et le débit d’air. Si ces éléments sont difficiles à
vérifier, activez et désactivez le contacteur “A/C” ( ) à plusieurs reprises.
(Il est possible que les ventilateurs ne se mettent pas en marche lorsqu’il gèle.)
Si les ventilateurs ne fonctionnent pas :
Arrêtez immédiatement le système hybride et contactez un concession-
naire ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.
Si les ventilateurs fonctionnent :
Faites vérifier le véhicule par le concessionnaire ou le réparateur Toyota
agréé le plus proche, ou t out autre réparateur qualifié.
4
1
2
3
5
6
7

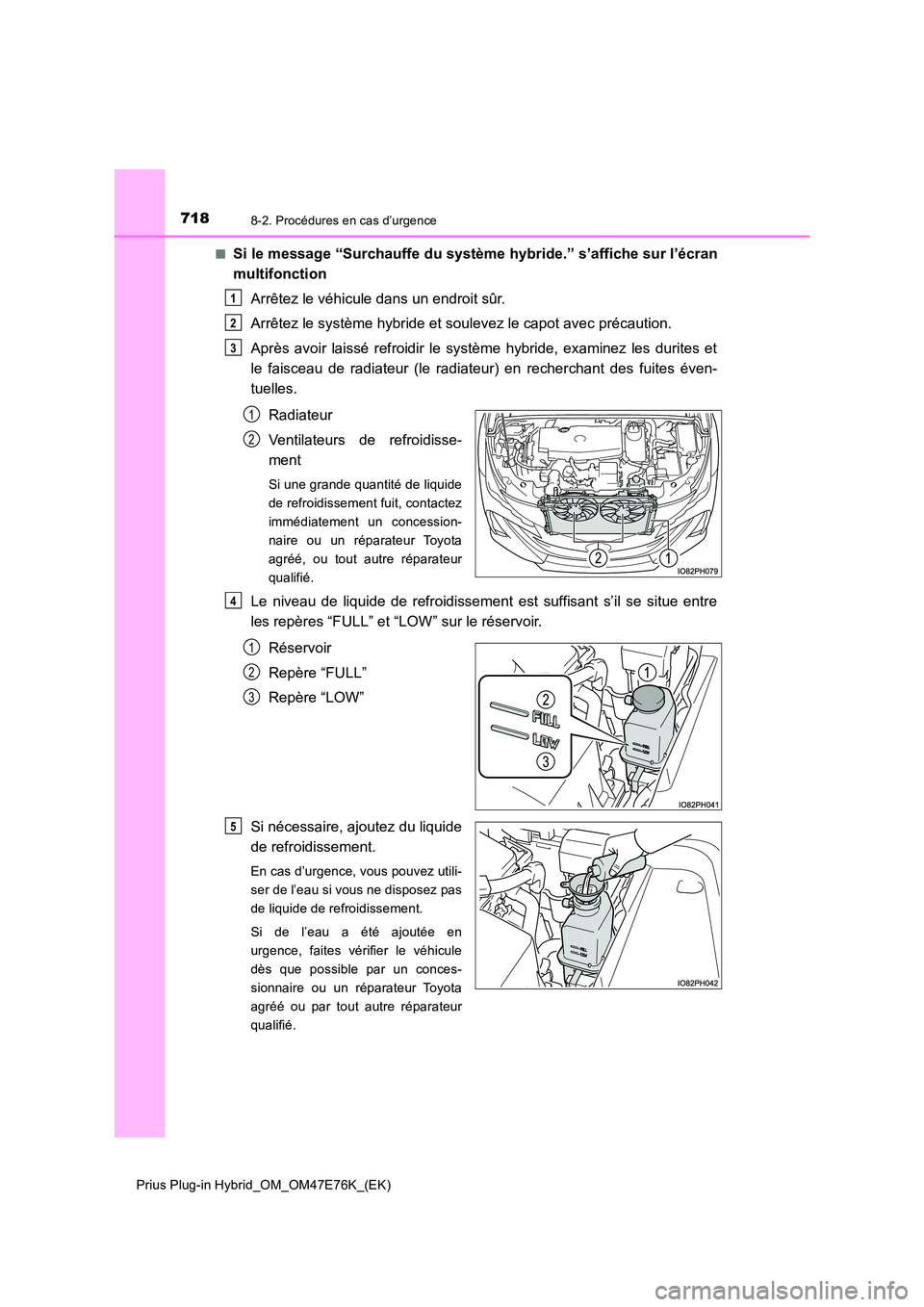

7188-2. Procédures en cas d’urgence
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
QSi le message “Surchauffe du syst ème hybride.” s’affiche sur l’écran
multifonction
Arrêtez le véhicule dans un endroit sûr.
Arrêtez le système hybride et soulevez le capot avec précaution.
Après avoir laissé refroidir le système hybride, examinez les durites et
le faisceau de radiateur (le radiateur) en recherchant des fuites éven-
tuelles.
Radiateur
Ventilateurs de refroidisse-
ment
Si une grande quantité de liquide
de refroidissement fuit, contactez
immédiatement un concession-
naire ou un réparateur Toyota
agréé, ou tout autre réparateur
qualifié.
Le niveau de liquide de refroidissement est suffisant s’il se situe entre
les repères “FULL” et “LOW” sur le réservoir.
Réservoir
Repère “FULL”
Repère “LOW”
Si nécessaire, ajoutez du liquide
de refroidissement.
En cas d’urgence, vous pouvez utili-
ser de l’eau si vous ne disposez pas
de liquide de refroidissement.
Si de l’eau a été ajoutée en
urgence, faites vérifier le véhicule
dès que possible par un conces-
sionnaire ou un réparateur Toyota
agréé ou par tout autre réparateur
qualifié.
1
2
3
1
2
4
1
2
3
5
