1002-1. Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

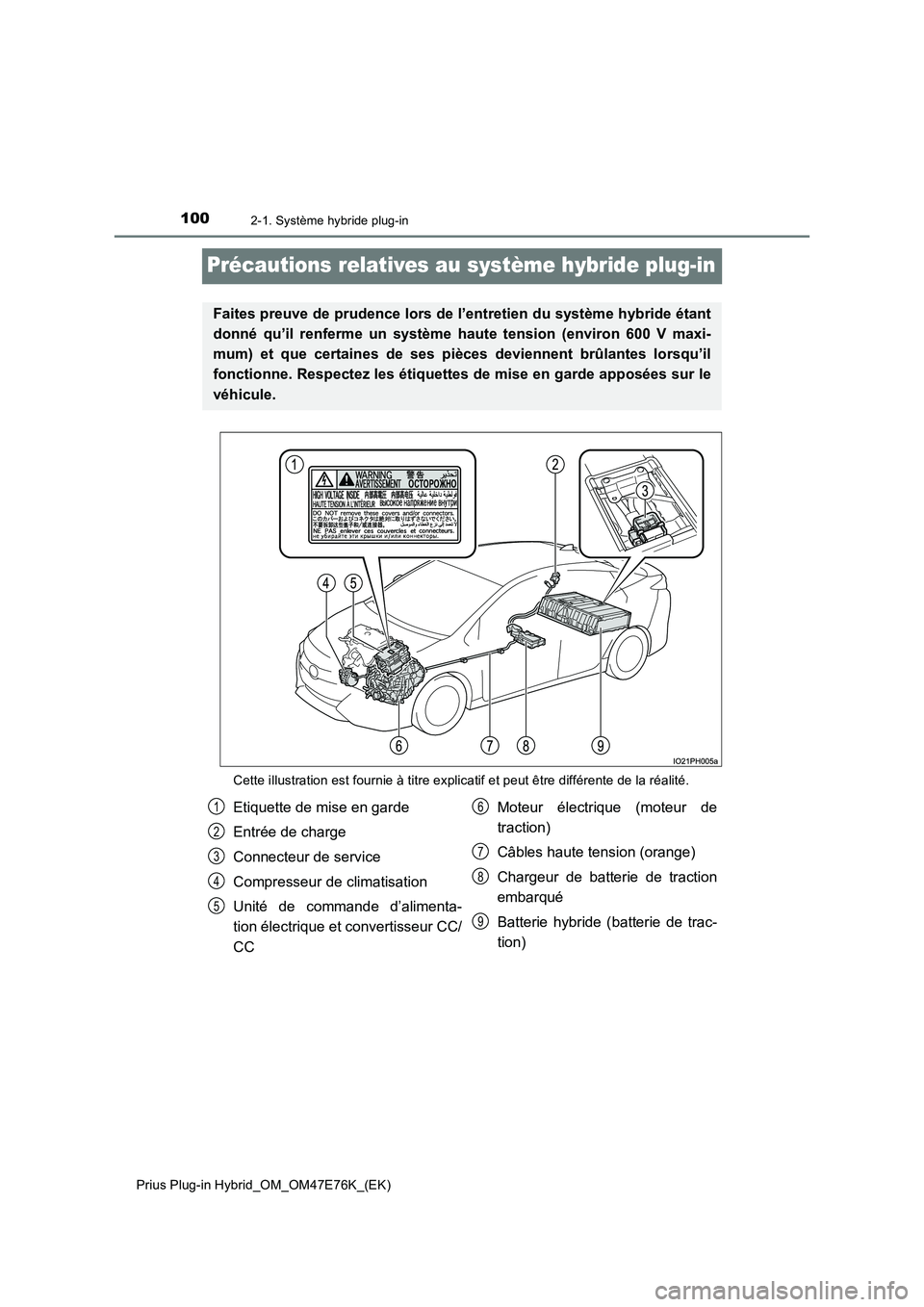

Précautions relatives au système hybride plug-in
Cette illustration est fournie à titre explicatif et peut être différente de la réalité.
Faites preuve de prudence lors de l’entretien du système hybride étant
donné qu’il renferme un système haute tension (environ 600 V maxi-
mum) et que certaines de ses pièces deviennent brûlantes lorsqu’il
fonctionne. Respectez les étiquettes de mise en garde apposées sur le
véhicule.
Etiquette de mise en garde
Entrée de charge
Connecteur de service
Compresseur de climatisation
Unité de commande d’alimenta-
tion électrique et convertisseur CC/
CCMoteur électrique (moteur de
traction)
Câbles haute tension (orange)
Chargeur de batterie de traction
embarqué
Batterie hybride (batterie de trac-
tion)1
2
3
4
5
6
7
8
9

1032-1. Système hybride plug-in
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
Q Démarrage du système hybride dans un environnement extrêmement froid
Lorsque la température de la batterie hybride (batterie de traction) est extrêmement
basse (inférieure à environ -30 C [-22 F]) en raison de la température extérieure, il
peut s’avérer impossible de faire démarrer le système hybride. Dans ce cas, essayez
à nouveau de faire démarrer le système hybride une fois que la température de la bat-
terie hybride a augmenté, suite à une hausse de la température extérieure, etc.
Q Déclaration de conformité
Ce modèle est conforme au Règlement ECE100 (Sécurité des véhicules électriques à
batterie) en matière d’émissions d’hydrogène.
AVERTISSEMENT
Q Précautions relatives à la haute tension
Le véhicule est équipé de systèmes à courant continu et alternatif à haute tension,
ainsi que d’un système 12 volts. Les courants alternatifs et continus à haute tension
sont très dangereux et peuvent occasionner des brûlures graves ainsi que des
décharges électriques entraînant des blessures graves, voire mortelles.
O Ne touchez, démontez, retirez ni ne remplacez jamais les pièces et câbles haute
tension ou leurs connecteurs.
O Le système hybride devient très chaud lorsqu’il a démarré et qu’il utilise la haute
tension. Faites preuve de la plus grande prudence par rapport à la haute tension et
aux températures élevées, et respectez toujours les étiquettes de mise en garde
apposées sur le véhicule.
O N’essayez jamais d’ouvrir l’orifice d’accès du
connecteur de service situé dans le compar-
timent à bagages. Le connecteur de service
est utilisé uniquement lors de l’entretien du
véhicule et est sous haute tension.

2924-2. Ouverture, fermeture et verrouillage des portes
Prius Plug-in Hybrid_OM_OM47E76K_(EK)QConditions nuisant au fonctionnement
Le système d’ouverture et de démarrage intelligent, la commande à distance et le sys-
tème antidémarrage utilisent de faibles ondes radio. Dans les situations suivantes, la
communication entre la clé électronique et le véhicule peut être affectée, ce qui empêche
le fonctionnement correct du système d’ouverture et de démarrage intelligent, de la com-
mande à distance et du système antidémarrage. (Mesures alternatives : P. 706)
OLorsque la pile de la clé électronique est déchargée
OA proximité d’une tour TV, d’une centrale électrique, d’une station-service, d’une sta-
tion radio, d’un grand écran, d’un aéroport ou de toute autre installation générant de
fortes ondes radio ou des parasites électriques
OQuand la clé électronique se trouve contre ou recouverte par les objets métalliques
suivants
• Cartes auxquelles une feuille d’aluminium est fixée
• Paquets de cigarettes contenant une feuille d’aluminium
• Porte-documents ou sacs métalliques
• Pièces de monnaie
• Réchauffe-mains constitués de métal
• Supports tels que CD et DVD
OLorsqu’une autre télécommande (émettant des ondes radio) est utilisée à proximité
OLorsque la clé électronique est transportée avec les appareils suivants, qui émettent
des ondes radio
• Lorsque vous transportez une radio portable, un téléphone mobile, un téléphone
sans fil ou d’autres appareils de communication sans fil
• Clé électronique ou télécommande d’un autre véhicule émettant des ondes radio
• Ordinateurs personnels ou assistants personnels
• Lecteurs audio numériques
• Systèmes de jeu portatifs
OSi de la teinture de vitre contenant du métal est utilisée ou si des objets métalliques
sont fixés sur la lunette arrière
OLorsque la clé électronique se trouve à proximité d’un chargeur de batterie ou
d’appareils électroniques

4085-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
Les types suivants de panneaux de signalisation, y compris les panneaux
électroniques et les panneaux clignotants, s’affichent.
Un panneau de signalisation routière non officiel (non conforme à la Convention de
Vienne) ou nouvellement mis en service peut ne pas s’afficher.
OPanneaux de signalisation de limitation de vitesse*
*
: Aucune information relative à la limitation de vitesse ne s’affiche lorsqu’aucun
panneau ou information relatif à la limitation de vitesse n’est disponible.
OInformations relatives à la limitation de vitesse*1, 2
*1: S’affiche lorsqu’un panneau de signalisation est reconnu mais que les informations
relatives à la limitation de vitesse pour la route ne sont pas disponibles sur le sys-
tème de navigation
*2: Aucune information relative à la limitation de vitesse ne s’affiche lorsqu’aucun
panneau ou information relatif à la limitation de vitesse n’est disponible.
Types de panneaux de signalisation routière pris en charge
La limitation de vitesse
commence/la zone de
vitesse maximale com-
menceLa limitation de vitesse se
termine/la zone de vitesse
maximale se termine
Entrée d’autorouteFin de zone urbaine
Sortie d’autorouteDébut de zone urbaine
Entrée de route à accès
réglementéFin de zone urbaine
Sortie de route à accès
réglementéDébut de zone résiden-
tielle
Début de zone urbaineFin de zone résidentielle

574
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
6-4. Utilisation des autres caractéristiques de l’habitacle
NOTE
QConditions dans lesquelles la fonction peut ne pas fonctionner correctement
Dans les cas suivants, elle risque de ne pas fonctionner correctement
O L’appareil portable est entièrement chargé
O Un corps étranger est présent entre la zone de charge et l’appareil portable
O La température de l’appareil portable augmente en raison du chargement
O La surface de chargement de l’appareil portable est orientée vers le haut
O Le positionnement de l’appareil portable n’est pas aligné avec la zone de charge
O A proximité d’une tour TV, d’une centrale électrique, d’une station-service, d’une
station radio, d’un grand écran, d’un aéroport ou de toute autre installation géné-
rant de fortes ondes radio ou des parasites électriques
O Quand la clé électronique se trouve contre ou recouverte par les objets métalliques
suivants
• Cartes auxquelles une feuille d’aluminium est fixée
• Paquets de cigarettes contenant une feuille d’aluminium
• Porte-documents ou sacs métalliques
• Pièces de monnaie
• Réchauffe-mains constitués de métal
• Supports tels que CD et DVD
O Lorsque d’autres télécommandes (qui émettent des ondes radio) sont utilisées à
proximité
En outre, à l’exception des éléments mentionnés ci-dessus, lorsque le chargeur ne
fonctionne pas normalement ou que le témoin de fonctionnement clignote en
continu, il est probable que le chargeur sans fil présente un dysfonctionnement.
Contactez un concessionnaire ou un réparateur Toyota agréé ou tout autre répara-
teur qualifié.
Q Pour éviter une défaillance ou un endommagement des données
O Ne placez pas de cartes magnétiques, telles que des cartes de crédit ou des sup-
ports d’enregistrement magnétique, etc. à proximité du chargeur pendant le char-
gement, sous peine de voir les données s’effacer sous l’effet du magnétisme. En
outre, ne placez pas d’instruments de précision, tels que des montres bracelets,
etc. à proximité du chargeur, car ces objets pourraient se casser.
O Ne laissez pas d’appareils portables dans l’habitacle. La température à l’intérieur
de l’habitacle peut augmenter si ce dernier est exposé au soleil, et endommager
l’appareil.
Q Pour éviter le déchargement de la batterie 12 volts
Lorsque le système hybride est arrêté, n’utilisez pas le chargeur sans fil pendant une
période prolongée.

5917-2. Entretien
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
7
Entretien et soins
QOù s’adresser pour effectuer l’entretien du véhicule ?
Pour garder votre véhicule dans le meilleur état possible, Toyota vous recommande de
faire exécuter toutes les opérations d’entretien, ainsi que les autres contrôles et répa-
rations, par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre répa-
rateur qualifié. Pour les réparations et les entretiens couverts par la garantie,
adressez-vous à un concessionnaire ou un réparateur Toyota agréé ; il utilisera des
pièces Toyota d’origine pour les éventuelles réparations. En dehors de la garantie, il
peut aussi être avantageux pour vous de faire appel à un concessionnaire ou à un
réparateur Toyota agréé, car les membres du réseau Toyota mettent leur expertise à
votre service quelles que soient les difficultés que vous puissiez rencontrer.
Votre concessionnaire ou réparateur Toyota agréé, ou tout autre réparateur qualifié,
réalisera tous les entretiens prévus de manière fiable et économique étant donné
qu’ils sont spécialisés dans les véhicules Toyota.
QLe véhicule doit-il être réparé ?
Soyez attentif à tout changement de performance, aux bruits et à tout signal faisant
penser qu’une réparation s’avère nécessaire. Voici quelques indices importants :
ORatés d’allumage, à-coups ou cliquetis
OPerte de puissance importante
OBruits anormaux du moteur
OFuite de liquide sous le véhicule (il est toutefois normal que de l’eau s’écoule du sys-
tème de climatisation après son utilisation.)
OModification du bruit d’échappement (ce peut être le signe d’une fuite dangereuse de
monoxyde de carbone. Roulez vitres ouvertes et faites immédiatement vérifier le
système d’échappement.)
OPneus dégonflés, crissement excessif des pneus dans les virages, usure inégale des
pneus
OLe véhicule dévie lorsque vous roulez en ligne droite sur une route plane
OBruits anormaux associés au mouvement de la suspension
OPerte d’efficacité des freins, pédale de frein molle, pédale touchant presque le plan-
cher, déviation latérale du véhicule lors du freinage
OTempérature du liquide de refroidissement du moteur continuellement supérieure à la
normale (P. 672, 716)
Si vous remarquez un de ces défauts, faites vérifier votre véhicule dès que possible
par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre réparateur
qualifié. Votre véhicule peut avoir besoin d’un réglage ou d’une réparation.

6027-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
AVERTISSEMENT
QHuile moteur usagée
O L’huile moteur usagée contient des produits polluants nocifs, qui risquent de provo-
quer des affections cutanées telles qu’une inflammation ou un cancer de la peau.
Evitez dès lors tout contact prolongé et répété. Pour éliminer l’huile moteur usagée,
lavez soigneusement votre peau à l’eau et au savon.
O Jetez l’huile usagée et les filtres d’une façon sécuritaire et acceptable du point de
vue de l’environnement. Ne jetez pas l’huile moteur et les filtres usagés dans les
ordures ménagères, dans les égouts ou sur le sol. Faites appel à un concession-
naire ou un réparateur Toyota agréé, ou à tout autre réparateur qualifié, à une sta-
tion-service ou à un magasin de pièces détachées pour automobiles pour plus
d’informations concernant le recyclage ou la mise au rebut.
O Ne laissez pas d’huile moteur usagée à la portée des enfants.
NOTE
QPour éviter d’endommager gravement le moteur
Vérifiez régulièrement le niveau d’huile.
Q Lors du remplacement de l’huile moteur
O Veillez à ne pas renverser d’huile moteur sur les pièces constitutives du véhicule.
O Ne dépassez pas le niveau maximum, car cela pourrait endommager le moteur.
O Vérifiez le niveau d’huile sur la jauge chaque fois que vous faites l’appoint.
O Veillez à ce que le bouchon de remplissage d’huile moteur soit bien serré.

6167-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)QSituations dans lesquelles le système de détection de pression des pneus peut
ne pas fonctionner correctement
ODans les cas suivants, il se peut que le système de détection de pression des pneus
ne fonctionne pas correctement.
• Si des roues autres que celles d’origine Toyota sont utilisées.
• Lorsqu’un pneu de rechange est utilisé, la structure de ce dernier peut empêcher
le système de fonctionner correctement.
• Un pneu a été remplacé par un pneu qui n’est pas de la taille spécifiée.
• Les pneus sont équipés de chaînes à neige ou autre.
• Un pneu à affaissement limité à support auxiliaire est monté.
• Si l’on applique une teinture de vitre qui nuit aux signaux des ondes radio.
• S’il y a beaucoup de neige ou de glace sur le véhicule, particulièrement autour
des roues ou des passages de roue.
• Si la pression de gonflage des pneus est beaucoup plus élevée que le niveau
spécifié.
• Si une roue sans valve ni émetteur de pression des pneus est utilisée.
• Si le code d’identification des valves et des émetteurs de pression des pneus
n’est pas enregistré dans l’ordinateur du système de détection de pression des
pneus.
OLes performances peuvent être moindres dans les situations suivantes.
• A proximité d’une tour TV, d’une centrale électrique, d’une station-service, d’une
station radio, d’un grand écran, d’un aéroport ou de toute autre installation géné-
rant de fortes ondes radio ou des parasites électriques
• Lorsque vous transportez une radio portable, un téléphone mobile, un téléphone
sans fil ou un autre appareil de communication sans fil
OSi le véhicule est stationné, l’avertissement peut mettre plus de temps à se déclen-
cher ou à se terminer.
OSi la pression de gonflage des pneus diminue rapidement, par exemple parce qu’un
pneu a éclaté, il se peut que l’avertissement ne fonctionne pas.
