2022 TOYOTA PRIUS PLUG-IN HYBRID Manuel du propriétaire (in French)

4795-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
5
Conduite

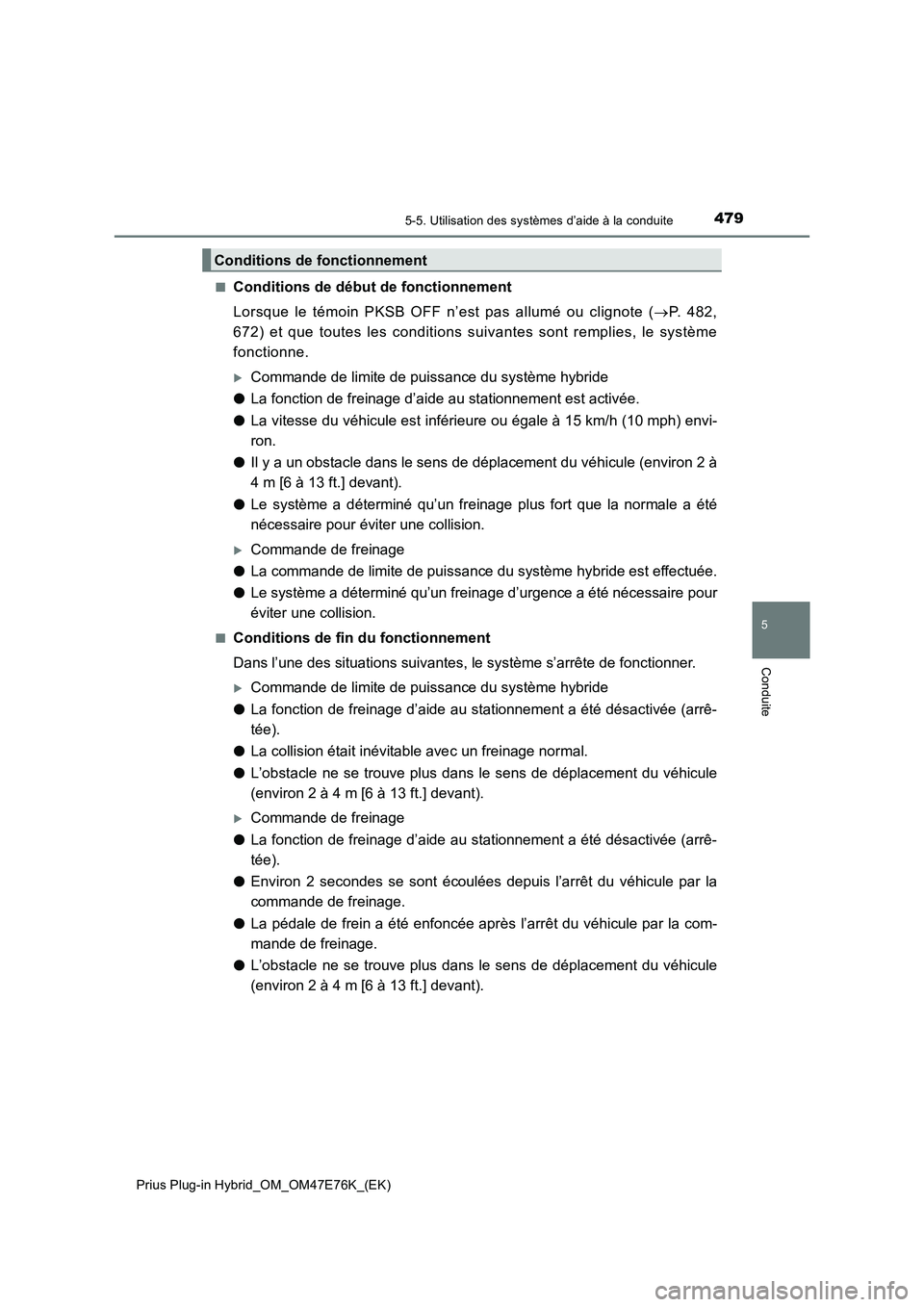

QConditions de début de fonctionnement
Lorsque le témoin PKSB OFF n’est pas allumé ou clignote (P. 482,
672) et que toutes les conditions suivantes sont remplies, le système
fonctionne.
Commande de limite de puissance du système hybride
OLa fonction de freinage d’aide au stationnement est activée.
OLa vitesse du véhicule est inférieure ou égale à 15 km/h (10 mph) envi-
ron.
OIl y a un obstacle dans le sens de déplacement du véhicule (environ 2 à
4 m [6 à 13 ft.] devant).
OLe système a déterminé qu’un freinage plus fort que la normale a été
nécessaire pour éviter une collision.
Commande de freinage
OLa commande de limite de puissance du système hybride est effectuée.
OLe système a déterminé qu’un freinage d’urgence a été nécessaire pour
éviter une collision.
QConditions de fin du fonctionnement
Dans l’une des situations suivantes, le système s’arrête de fonctionner.
Commande de limite de puissance du système hybride
OLa fonction de freinage d’aide au stationnement a été désactivée (arrê-
tée).
OLa collision était inévitable avec un freinage normal.
OL’obstacle ne se trouve plus dans le sens de déplacement du véhicule
(environ 2 à 4 m [6 à 13 ft.] devant).
Commande de freinage
OLa fonction de freinage d’aide au stationnement a été désactivée (arrê-
tée).
OEnviron 2 secondes se sont écoulées depuis l’arrêt du véhicule par la
commande de freinage.
OLa pédale de frein a été enfoncée après l’arrêt du véhicule par la com-
mande de freinage.
OL’obstacle ne se trouve plus dans le sens de déplacement du véhicule
(environ 2 à 4 m [6 à 13 ft.] devant).
Conditions de fonctionnement

4805-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

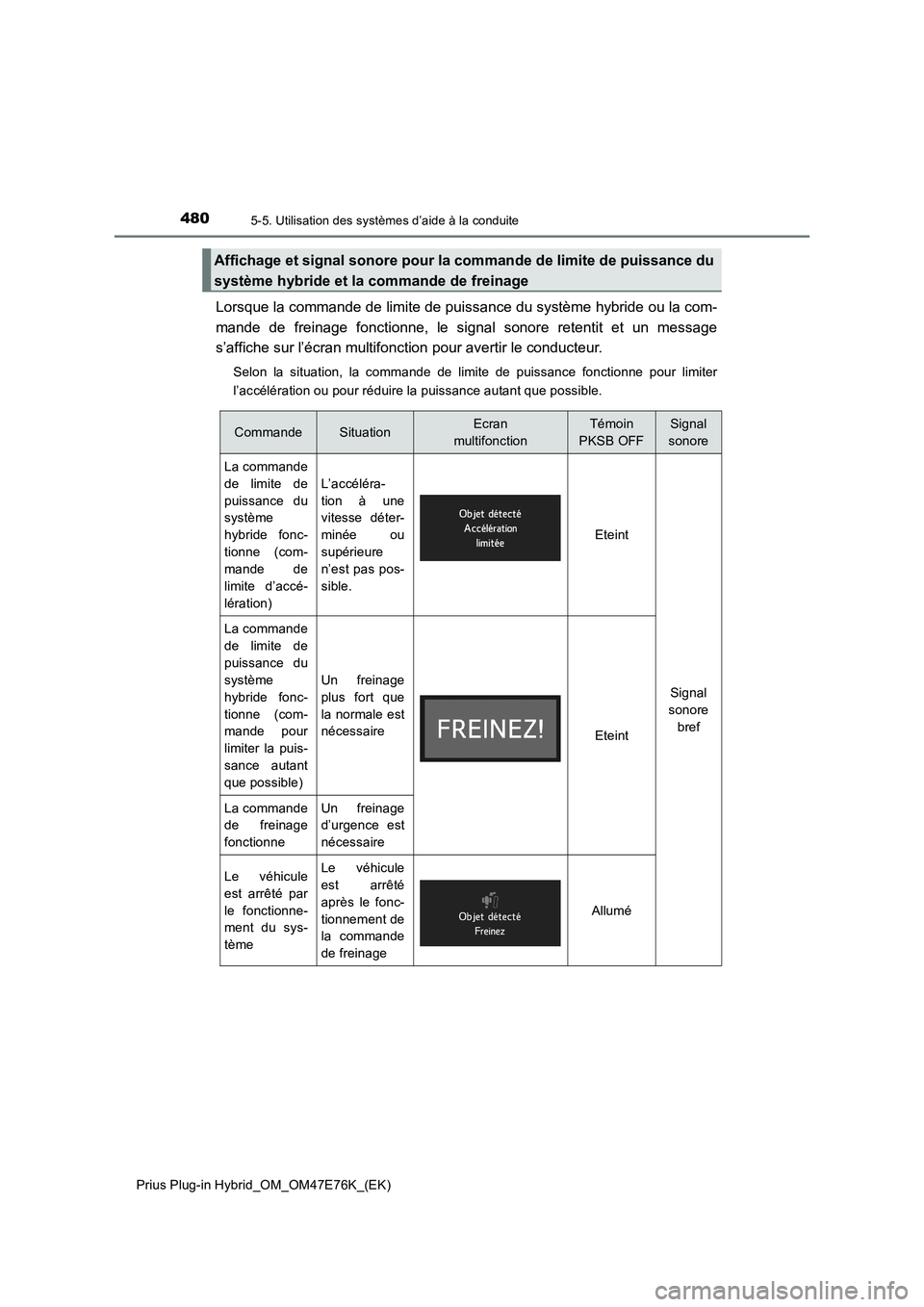

Lorsque la commande de limite de puissance du système hybride ou la com-
mande de freinage fonctionne, le signal sonore retentit et un message
s’affiche sur l’écran multifonction pour avertir le conducteur.
Selon la situation, la commande de limite de puissance fonctionne pour limiter
l’accélération ou pour réduire la puissance autant que possible.
Affichage et signal sonore pour la commande de limite de puissance du
système hybride et la commande de freinage
CommandeSituationEcran
multifonctionTémoin
PKSB OFFSignal
sonore
La commande
de limite de
puissance du
système
hybride fonc-
tionne (com-
mande de
limite d’accé-
lération)
L’accéléra-
tion à une
vitesse déter-
minée ou
supérieure
n’est pas pos-
sible.
Eteint
Signal
sonore
bref
La commande
de limite de
puissance du
système
hybride fonc-
tionne (com-
mande pour
limiter la puis-
sance autant
que possible)
Un freinage
plus fort que
la normale est
nécessaire
Eteint
La commande
de freinage
fonctionneUn freinage
d’urgence est
nécessaire
Le véhicule
est arrêté par
le fonctionne-
ment du sys-
tèmeLe véhicule
est arrêté
après le fonc-
tionnement de
la commande
de freinage
Allumé

4815-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
5
Conduite
QPlage de détection du capteur
La plage de détection de la fonction de freinage d’aide au stationnement diffère de la
plage de détection du capteur d’aide au stationnement Toyota. (P. 467)
Par conséquent, même si le capteur d’aide au stationnement Toyota détecte un obsta-
cle et émet un avertissement, la fonction de freinage d’aide au stationnement peut ne
pas fonctionner.
QFonctionnement du système
Lorsque le véhicule est arrêté par le fonctionnement du système, la fonction de frei-
nage d’aide au stationnement s’arrête et le témoin PKSB OFF s’allume.
QReprise du système
Lorsque la fonction de freinage d’aide au stationnement est arrêtée par le fonctionne-
ment du système et que vous souhaitez la réactiver, activez à nouveau la fonction de
freinage d’aide au stationnement (P. 476), ou désactivez le contacteur d’alimentation
puis réactivez-le. De plus, lorsque le véhicule se déplace et que l’obstacle n’est plus
dans le sens de déplacement du véhicule, ou lorsque le sens de déplacement du véhi-
cule change (comme lorsque vous passez de la marche avant à la marche arrière, et
inversement), le fonctionnement du système reprend automatiquement.
QObstacles non détectés par les capteurs
Les obstacles suivants peuvent ne pas être détectés par les capteurs.
OLes objets comme des personnes, des vêtements et de la neige, qui sont difficile-
ment reflétés par les ondes ultrasoniques. (En particulier, des personnes peuvent
également ne pas être détectées selon le type de vêtements qu’elles portent.)
OLes objets qui ne sont pas perpendiculaires au sol, les objets qui ne sont pas orien-
tés correctement par rapport au sens de déplacement du véhicule, les objets irrégu-
liers ou les objets qui ondulent
OLes objets bas
OLes objets fins comme des fils, des clôtures, des cordes ou des panneaux de signali-
sation
OLes objets qui sont très près du pare-chocs
QSituations dans lesquelles le système est susceptible de ne pas fonctionner cor-
rectement
P. 4 6 9
QSituations dans lesquelles le système peut se déclencher même s’il n’y a aucun
risque de collision
P. 4 7 1
QDans le cas peu probable où la fonction de freinage d’aide au stationnement est
activée par erreur à un croisement ou ailleurs
Même dans le cas peu probable où la fonction de freinage d’aide au stationnement est
activée par erreur à un croisement ou ailleurs, la commande de freinage est désacti-
vée pendant environ 2 secondes, ce qui vous permet d’avancer et de quitter la zone.
De plus, la commande de freinage est également désactivée lorsque la pédale de frein
est enfoncée. Enfoncer de nouveau la pédale d’accélérateur vous permet d’avancer et
de quitter la zone.

4825-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

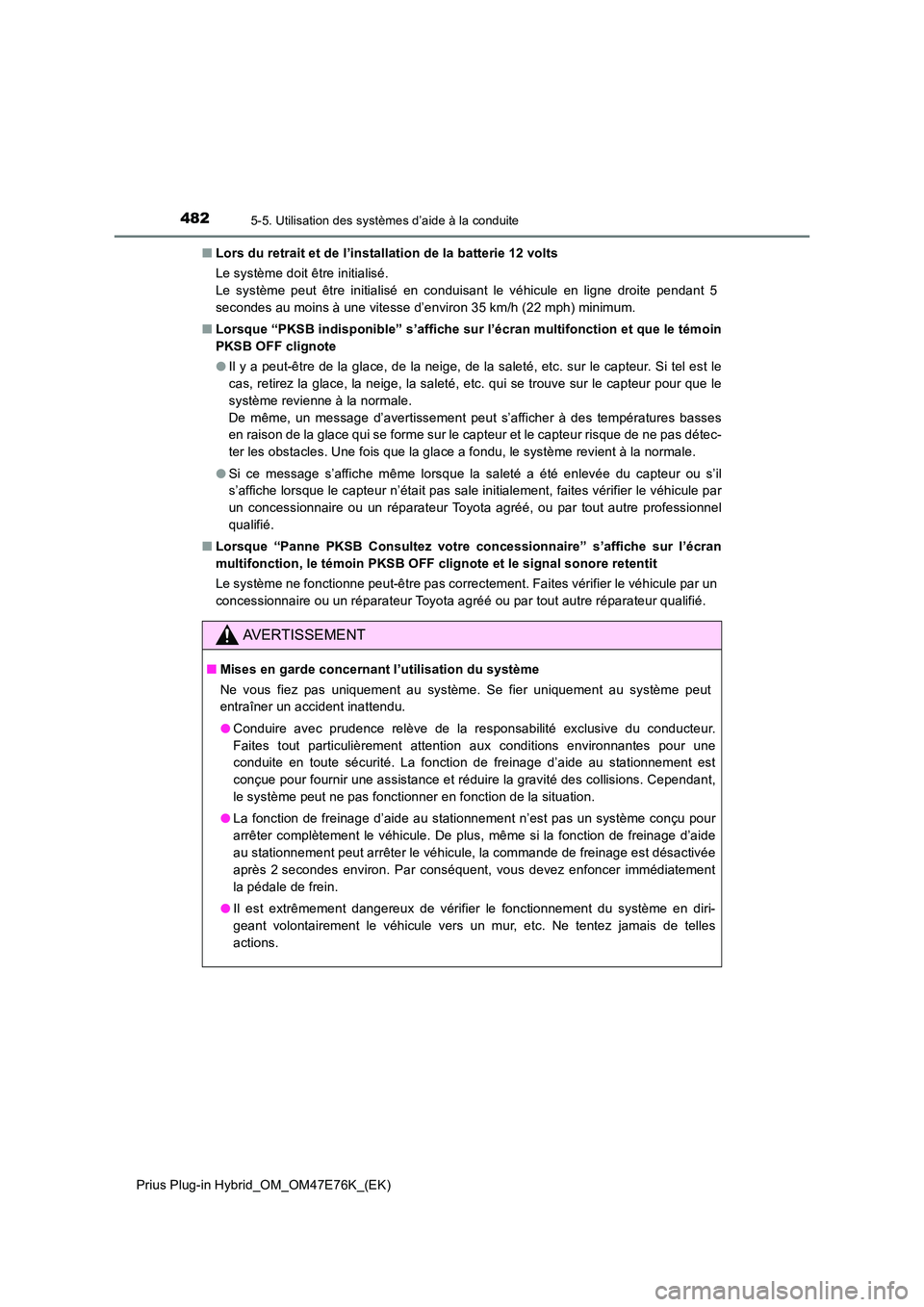

Q Lors du retrait et de l’installation de la batterie 12 volts
Le système doit être initialisé.
Le système peut être initialisé en conduisant le véhicule en ligne droite pendant 5
secondes au moins à une vitesse d’environ 35 km/h (22 mph) minimum.
Q Lorsque “PKSB indisponible” s’affiche sur l’écran multifonction et que le témoin
PKSB OFF clignote
O Il y a peut-être de la glace, de la neige, de la saleté, etc. sur le capteur. Si tel est le
cas, retirez la glace, la neige, la saleté, etc. qui se trouve sur le capteur pour que le
système revienne à la normale.
De même, un message d’avertissement peut s’afficher à des températures basses
en raison de la glace qui se forme sur le capteur et le capteur risque de ne pas détec-
ter les obstacles. Une fois que la glace a fondu, le système revient à la normale.
O Si ce message s’affiche même lorsque la saleté a été enlevée du capteur ou s’il
s’affiche lorsque le capteur n’était pas sale initialement, faites vérifier le véhicule par
un concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel
qualifié.
Q Lorsque “Panne PKSB Consultez votre concessionnaire” s’affiche sur l’écran
multifonction, le témoin PKSB OFF clignote et le signal sonore retentit
Le système ne fonctionne peut-être pas correctement. Faites vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
AVERTISSEMENT
Q Mises en garde concernant l’utilisation du système
Ne vous fiez pas uniquement au système. Se fier uniquement au système peut
entraîner un accident inattendu.
O Conduire avec prudence relève de la responsabilité exclusive du conducteur.
Faites tout particulièrement attention aux conditions environnantes pour une
conduite en toute sécurité. La fonction de freinage d’aide au stationnement est
conçue pour fournir une assistance et réduire la gravité des collisions. Cependant,
le système peut ne pas fonctionner en fonction de la situation.
O La fonction de freinage d’aide au stationnement n’est pas un système conçu pour
arrêter complètement le véhicule. De plus, même si la fonction de freinage d’aide
au stationnement peut arrêter le véhicule, la commande de freinage est désactivée
après 2 secondes environ. Par conséquent, vous devez enfoncer immédiatement
la pédale de frein.
O Il est extrêmement dangereux de vérifier le fonctionnement du système en diri-
geant volontairement le véhicule vers un mur, etc. Ne tentez jamais de telles
actions.

4835-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
5
Conduite

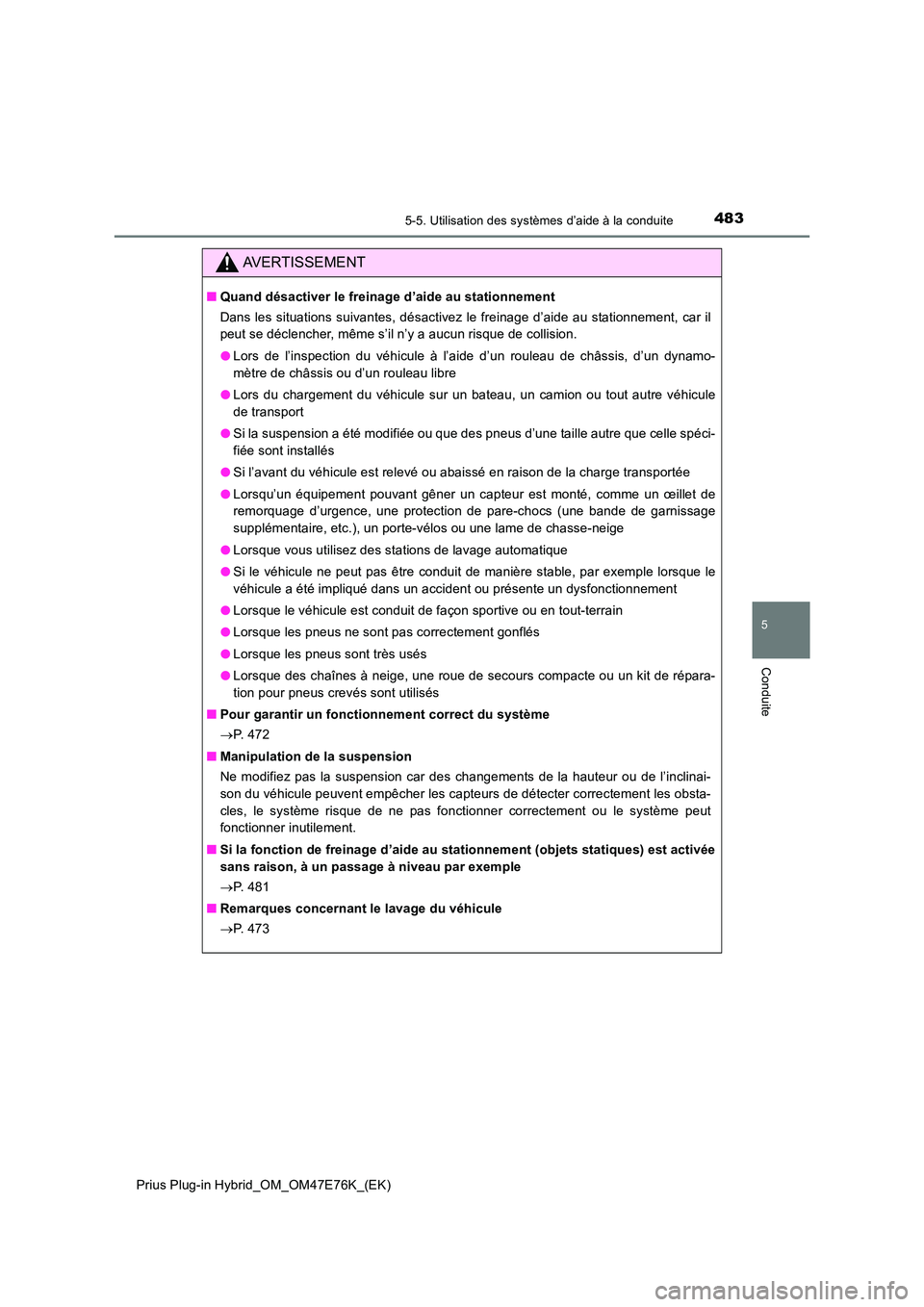

AVERTISSEMENT
QQuand désactiver le freinage d’aide au stationnement
Dans les situations suivantes, désactivez le freinage d’aide au stationnement, car il
peut se déclencher, même s’il n’y a aucun risque de collision.
O Lors de l’inspection du véhicule à l’aide d’un rouleau de châssis, d’un dynamo-
mètre de châssis ou d’un rouleau libre
O Lors du chargement du véhicule sur un bateau, un camion ou tout autre véhicule
de transport
O Si la suspension a été modifiée ou que des pneus d’une taille autre que celle spéci-
fiée sont installés
O Si l’avant du véhicule est relevé ou abaissé en raison de la charge transportée
O Lorsqu’un équipement pouvant gêner un capteur est monté, comme un œillet de
remorquage d’urgence, une protection de pare-chocs (une bande de garnissage
supplémentaire, etc.), un porte-vélos ou une lame de chasse-neige
O Lorsque vous utilisez des stations de lavage automatique
O Si le véhicule ne peut pas être conduit de manière stable, par exemple lorsque le
véhicule a été impliqué dans un accident ou présente un dysfonctionnement
O Lorsque le véhicule est conduit de façon sportive ou en tout-terrain
O Lorsque les pneus ne sont pas correctement gonflés
O Lorsque les pneus sont très usés
O Lorsque des chaînes à neige, une roue de secours compacte ou un kit de répara-
tion pour pneus crevés sont utilisés
Q Pour garantir un fonctionnement correct du système
 P. 472
Q Manipulation de la suspension
Ne modifiez pas la suspension car des changements de la hauteur ou de l’inclinai-
son du véhicule peuvent empêcher les capteurs de détecter correctement les obsta-
cles, le système risque de ne pas fonctionner correctement ou le système peut
fonctionner inutilement.
Q Si la fonction de freinage d’aide au stationnement (objets statiques) est activée
sans raison, à un passage à niveau par exemple
 P. 481
Q Remarques concernant le lavage du véhicule
 P. 473

4845-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

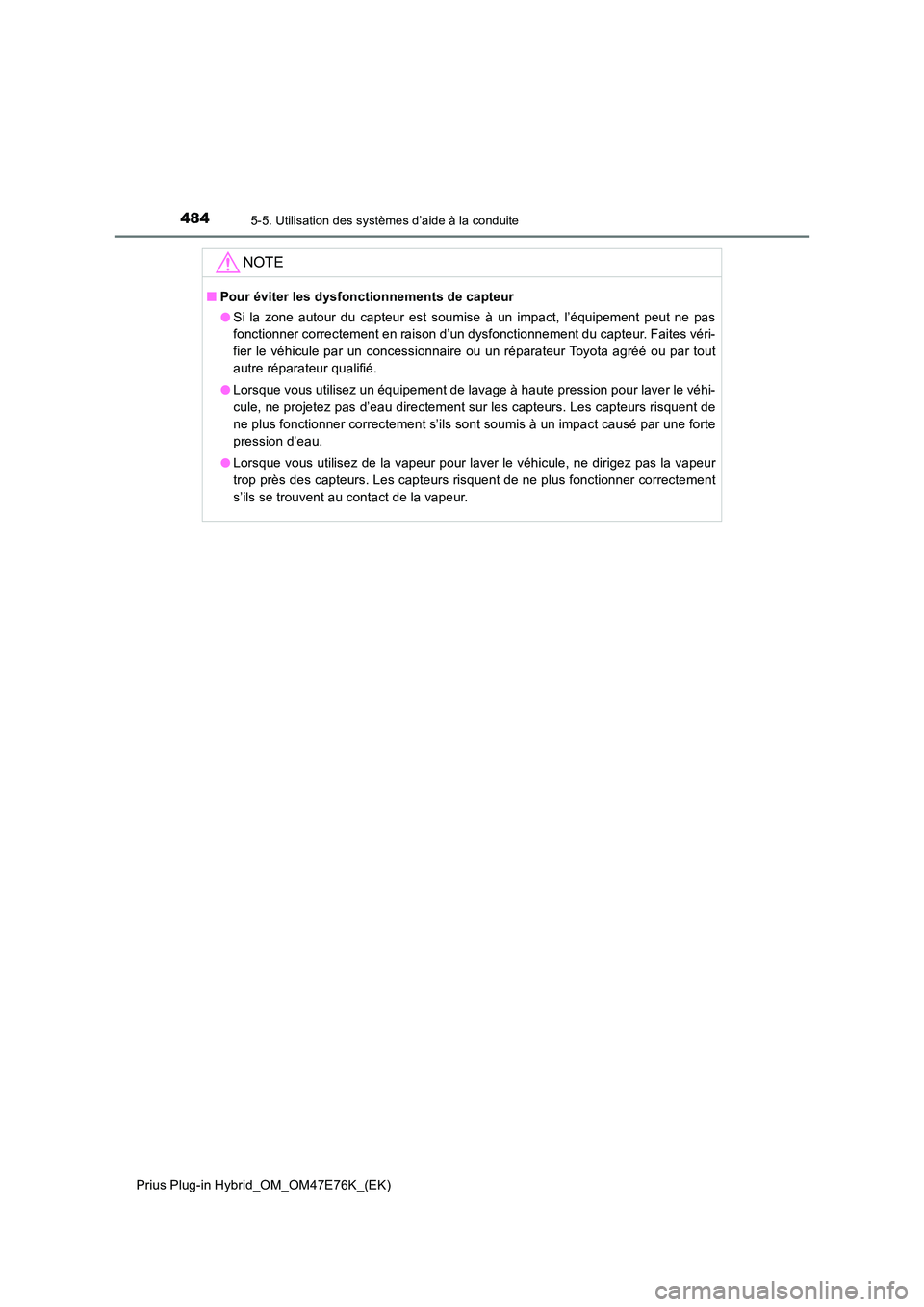

NOTE
QPour éviter les dysfonctionnements de capteur
O Si la zone autour du capteur est soumise à un impact, l’équipement peut ne pas
fonctionner correctement en raison d’un dysfonctionnement du capteur. Faites véri-
fier le véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout
autre réparateur qualifié.
O Lorsque vous utilisez un équipement de lavage à haute pression pour laver le véhi-
cule, ne projetez pas d’eau directement sur les capteurs. Les capteurs risquent de
ne plus fonctionner correctement s’ils sont soumis à un impact causé par une forte
pression d’eau.
O Lorsque vous utilisez de la vapeur pour laver le véhicule, ne dirigez pas la vapeur
trop près des capteurs. Les capteurs risquent de ne plus fonctionner correctement
s’ils se trouvent au contact de la vapeur.

4855-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
5
Conduite

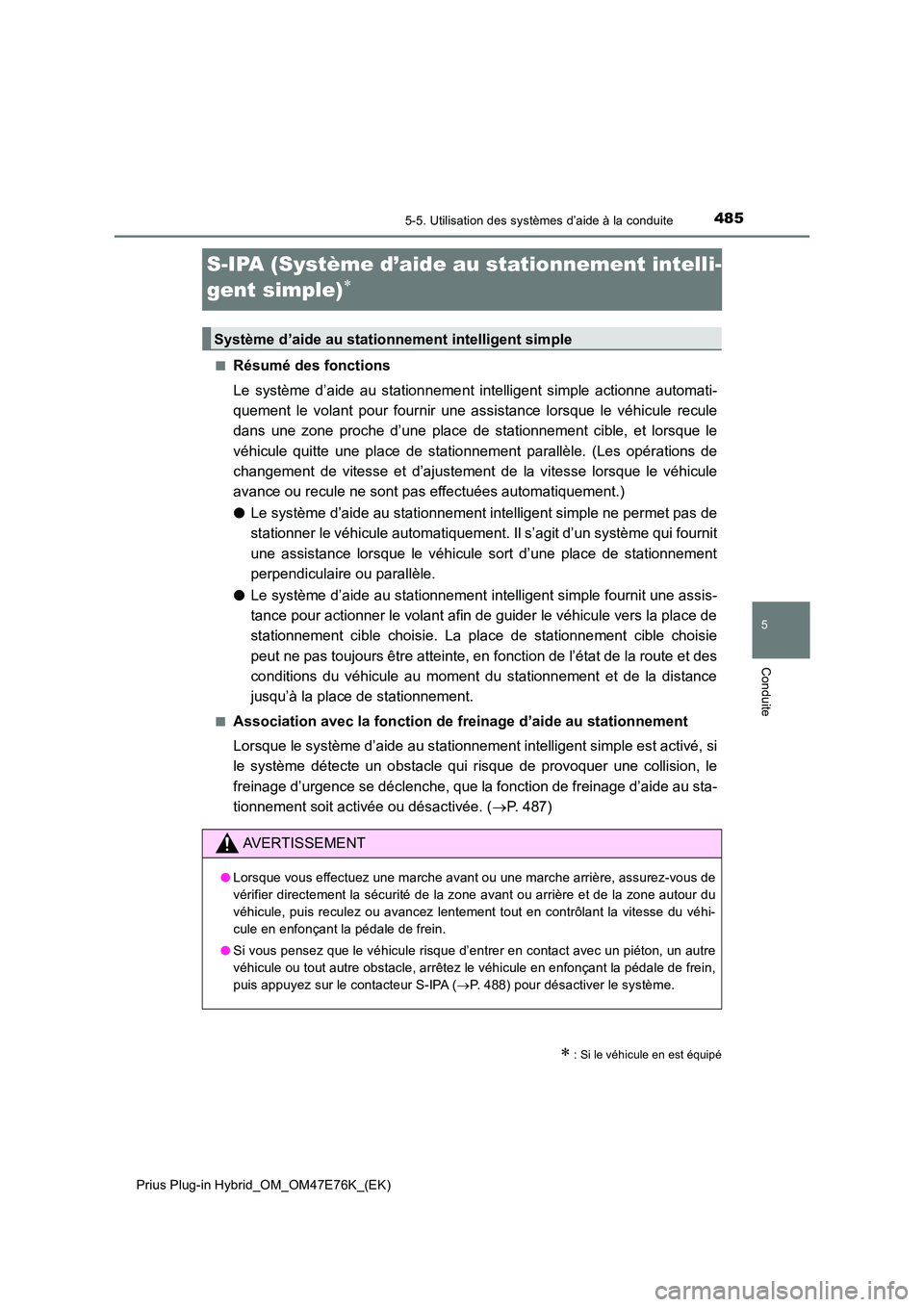

S-IPA (Système d’aide au stationnement intelli-
gent simple)
QRésumé des fonctions
Le système d’aide au stationnement intelligent simple actionne automati-
quement le volant pour fournir une assistance lorsque le véhicule recule
dans une zone proche d’une place de stationnement cible, et lorsque le
véhicule quitte une place de stationnem ent parallèle. (Les opérations de
changement de vitesse et d’ajustement de la vitesse lorsque le véhicule
avance ou recule ne sont pas effectuées automatiquement.)
O Le système d’aide au stationnement intelligent simple ne permet pas de
stationner le véhicule automatiquemen t. Il s’agit d’un système qui fournit
une assistance lorsque le véhicule sort d’une place de stationnement
perpendiculaire ou parallèle.
O Le système d’aide au stationnement intelligent simple fournit une assis-
tance pour actionner le volant afin de guider le véhicule vers la place de
stationnement cible choisie. La pl ace de stationnement cible choisie
peut ne pas toujours être atteinte, en fonction de l’état de la route et des
conditions du véhicule au moment du stationnement et de la distance
jusqu’à la place de stationnement.
QAssociation avec la fonction de fr einage d’aide au stationnement
Lorsque le système d’aide au stationnement intelligent simple est activé, si
le système détecte un obstacle qui risque de provoquer une collision, le
freinage d’urgence se déclenche, que la fonction de freinage d’aide au sta-
tionnement soit activée ou désactivée. ( P. 487)
 : Si le véhicule en est équipé
Système d’aide au stationnement intelligent simple
AVERTISSEMENT
OLorsque vous effectuez une marche avant ou une marche arrière, assurez-vous de
vérifier directement la sécurité de la zone avant ou arrière et de la zone autour du
véhicule, puis reculez ou avancez lentement tout en contrôlant la vitesse du véhi-
cule en enfonçant la pédale de frein.
O Si vous pensez que le véhicule risque d’entrer en contact avec un piéton, un autre
véhicule ou tout autre obstacle, arrêtez le véhicule en enfonçant la pédale de frein,
puis appuyez sur le contacteur S-IPA ( P. 488) pour désactiver le système.

4865-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

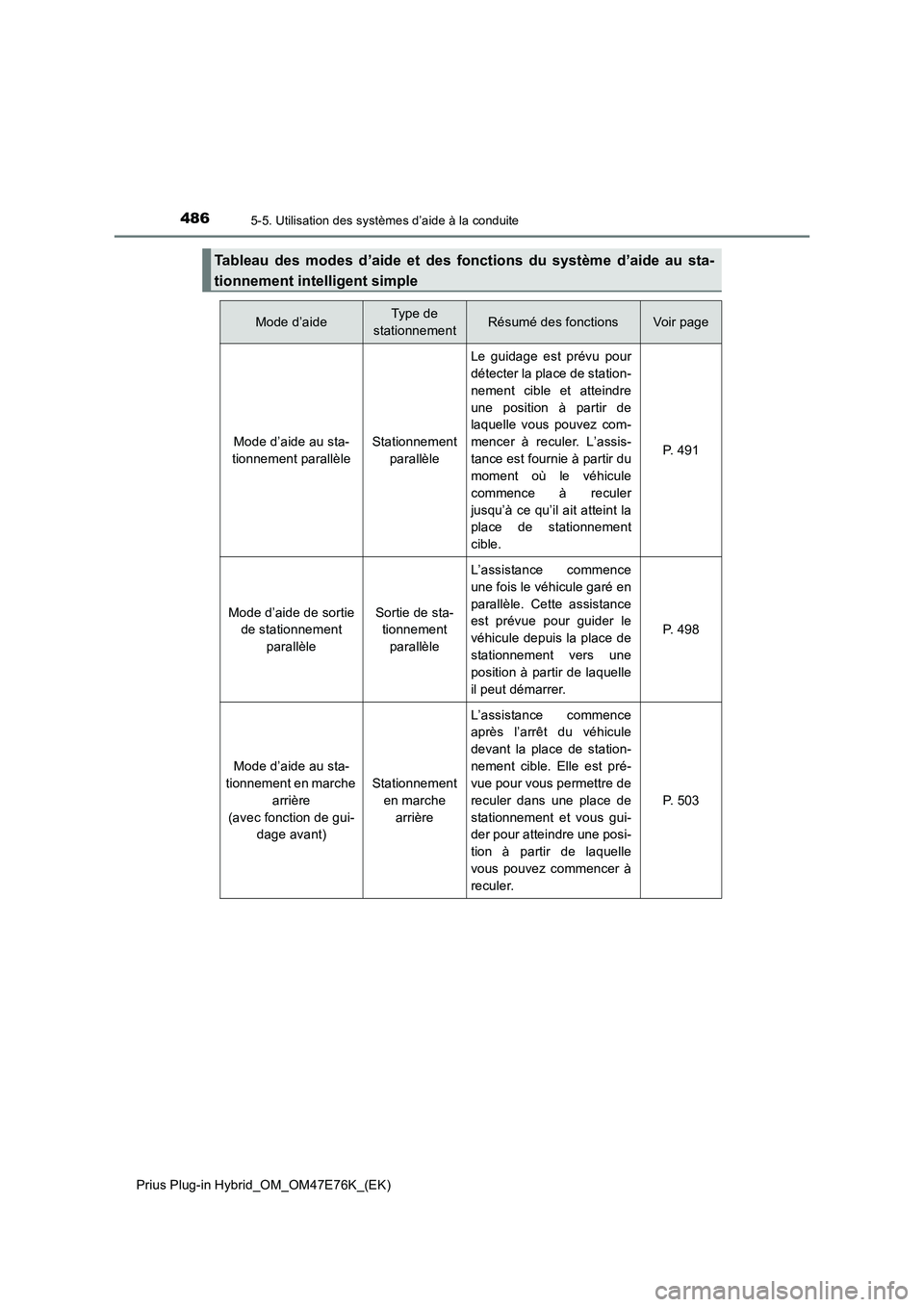

Tableau des modes d’aide et des fonctions du système d’aide au sta-
tionnement intelligent simple
Mode d’aideType de
stationnementRésumé des fonctionsVoir page
Mode d’aide au sta-
tionnement parallèleStationnement
parallèle
Le guidage est prévu pour
détecter la place de station-
nement cible et atteindre
une position à partir de
laquelle vous pouvez com-
mencer à reculer. L’assis-
tance est fournie à partir du
moment où le véhicule
commence à reculer
jusqu’à ce qu’il ait atteint la
place de stationnement
cible.
P. 4 9 1
Mode d’aide de sortie
de stationnement
parallèleSortie de sta-
tionnement
parallèle
L’assistance commence
une fois le véhicule garé en
parallèle. Cette assistance
est prévue pour guider le
véhicule depuis la place de
stationnement vers une
position à partir de laquelle
il peut démarrer.
P. 4 9 8
Mode d’aide au sta-
tionnement en marche
arrière
(avec fonction de gui-
dage avant)
Stationnement
en marche
arrière
L’assistance commence
après l’arrêt du véhicule
devant la place de station-
nement cible. Elle est pré-
vue pour vous permettre de
reculer dans une place de
stationnement et vous gui-
der pour atteindre une posi-
tion à partir de laquelle
vous pouvez commencer à
reculer.
P. 5 0 3
