2022 TOYOTA PRIUS PLUG-IN HYBRID Manuel du propriétaire (in French)

1352-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47E76K_(EK)Q
Verrouillage du couvercle du port de charge
Fermez le couvercle du port de
charge et appuyez sur le bord
arrière du couvercle du port de
charge (position indiquée sur le
schéma).
Verrouillage des portes à l’aide du système d’ouverture et de démar-
rage intelligent ou de la commande à distance. (P. 279)
Le couvercle du port de charge sera verrouillé.
Si le couvercle du port de charge est fermé et que les portes sont verrouillées, le
couvercle du port de charge est également verrouillé.
1
2

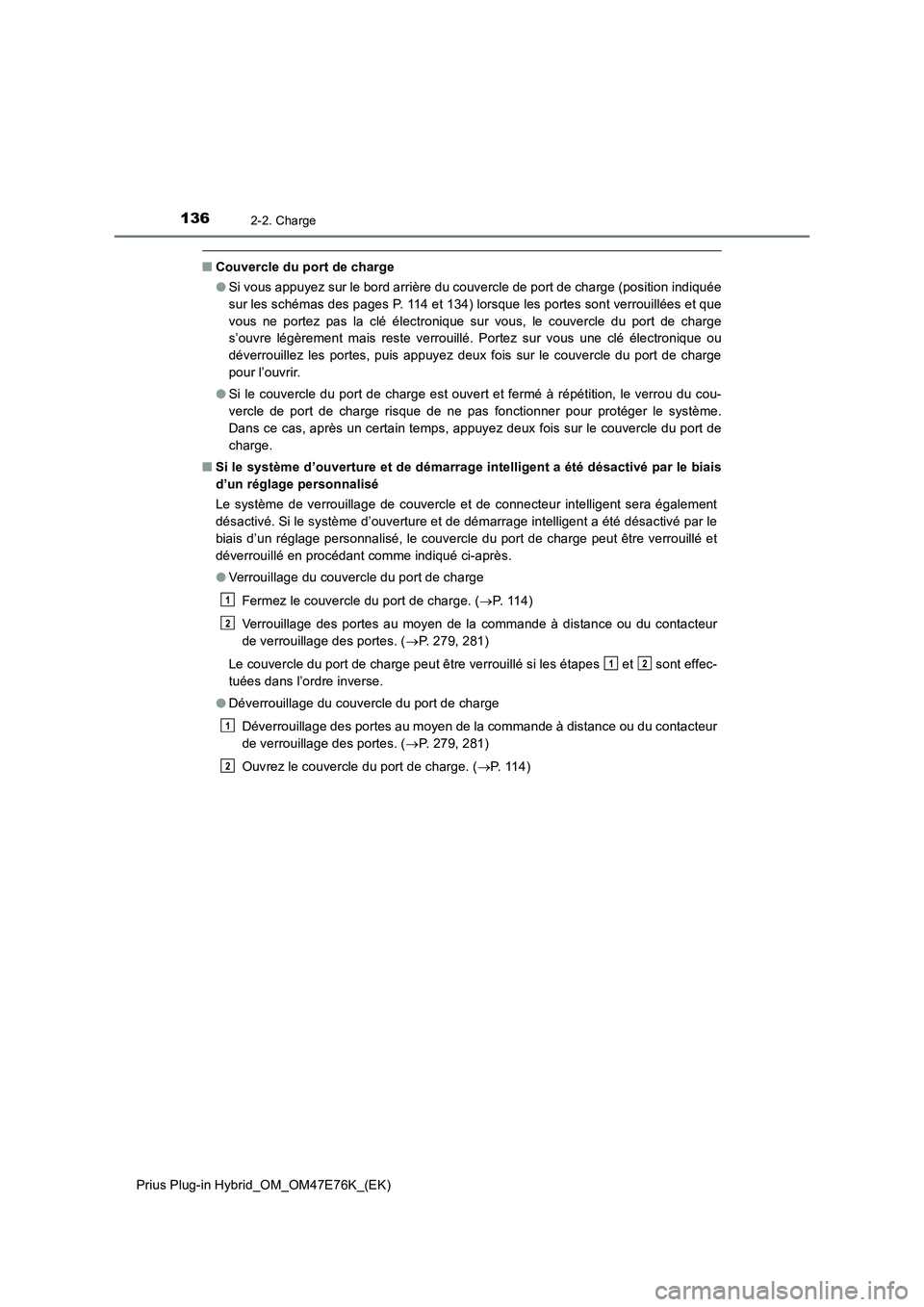

1362-2. Charge
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
QCouvercle du port de charge
OSi vous appuyez sur le bord arrière du couvercle de port de charge (position indiquée
sur les schémas des pages P. 114 et 134) lorsque les portes sont verrouillées et que
vous ne portez pas la clé électronique sur vous, le couvercle du port de charge
s’ouvre légèrement mais reste verrouillé. Portez sur vous une clé électronique ou
déverrouillez les portes, puis appuyez deux fois sur le couvercle du port de charge
pour l’ouvrir.
OSi le couvercle du port de charge est ouvert et fermé à répétition, le verrou du cou-
vercle de port de charge risque de ne pas fonctionner pour protéger le système.
Dans ce cas, après un certain temps, appuyez deux fois sur le couvercle du port de
charge.
QSi le système d’ouverture et de démarrage intelligent a été désactivé par le biais
d’un réglage personnalisé
Le système de verrouillage de couvercle et de connecteur intelligent sera également
désactivé. Si le système d’ouverture et de démarrage intelligent a été désactivé par le
biais d’un réglage personnalisé, le couvercle du port de charge peut être verrouillé et
déverrouillé en procédant comme indiqué ci-après.
OVerrouillage du couvercle du port de charge
Fermez le couvercle du port de charge. (P. 1 1 4 )
Verrouillage des portes au moyen de la commande à distance ou du contacteur
de verrouillage des portes. (P. 279, 281)
Le couvercle du port de charge peut être verrouillé si les étapes et sont effec-
tuées dans l’ordre inverse.
ODéverrouillage du couvercle du port de charge
Déverrouillage des portes au moyen de la commande à distance ou du contacteur
de verrouillage des portes. (P. 279, 281)
Ouvrez le couvercle du port de charge. (P. 1 1 4 )
1
2
12
1
2

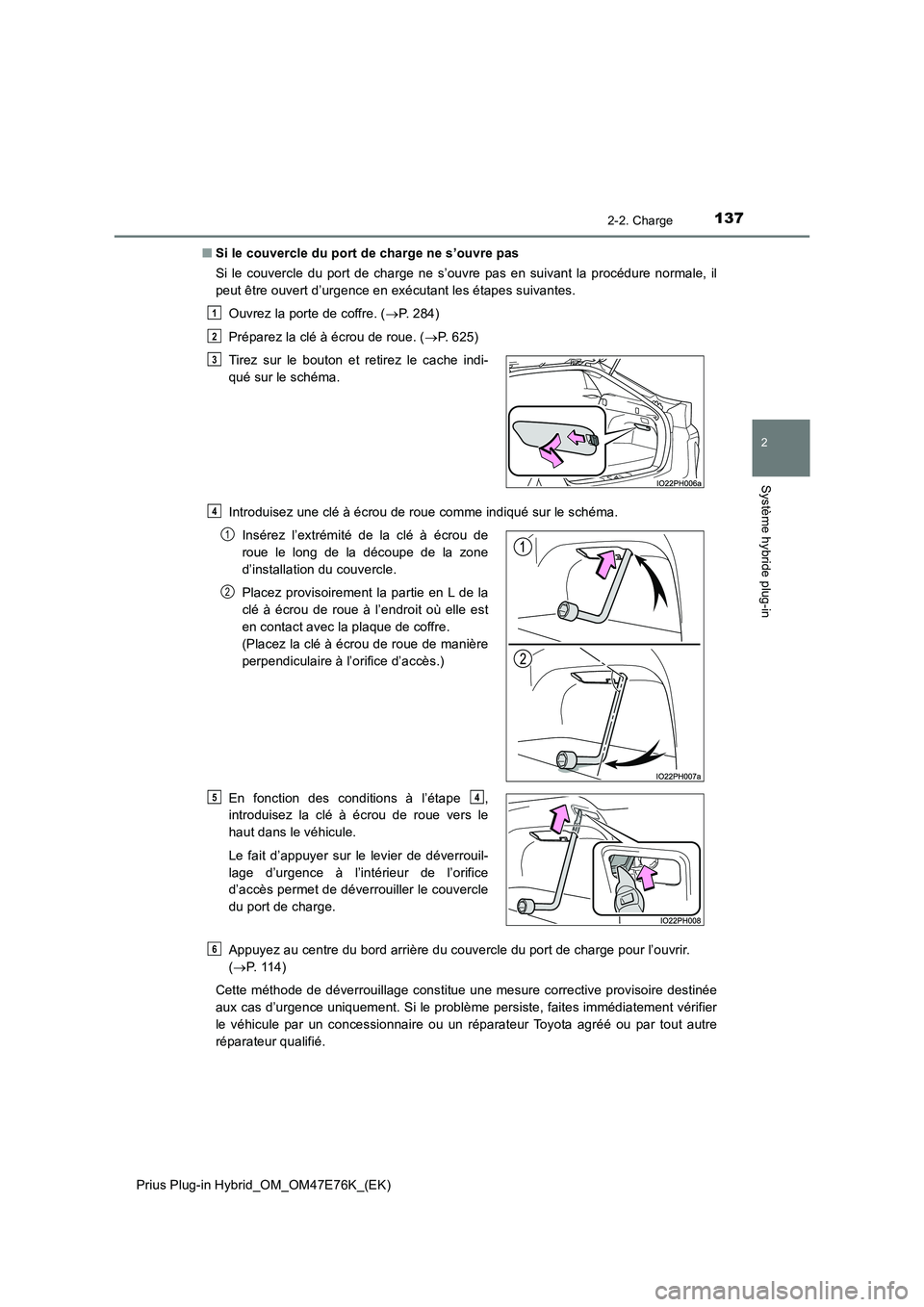

1372-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
Q Si le couvercle du port de charge ne s’ouvre pas
Si le couvercle du port de charge ne s’ouvre pas en suivant la procédure normale, il
peut être ouvert d’urgence en exécutant les étapes suivantes.
Ouvrez la porte de coffre. ( P. 284)
Préparez la clé à écrou de roue. ( P. 625)
Introduisez une clé à écrou de roue comme indiqué sur le schéma.
Appuyez au centre du bord arrière du couvercle du port de charge pour l’ouvrir.
( P. 1 1 4 )
Cette méthode de déverrouillage constitue une mesure corrective provisoire destinée
aux cas d’urgence uniquement. Si le problème persiste, faites immédiatement vérifier
le véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout autre
réparateur qualifié.
Tirez sur le bouton et retirez le cache indi-
qué sur le schéma.
Insérez l’extrémité de la clé à écrou de
roue le long de la découpe de la zone
d’installation du couvercle.
Placez provisoirement la partie en L de la
clé à écrou de roue à l’endroit où elle est
en contact avec la plaque de coffre.
(Placez la clé à écrou de roue de manière
perpendiculaire à l’orifice d’accès.)
En fonction des conditions à l’étape ,
introduisez la clé à écrou de roue vers le
haut dans le véhicule.
Le fait d’appuyer sur le levier de déverrouil-
lage d’urgence à l’intérieur de l’orifice
d’accès permet de déverrouiller le couvercle
du port de charge.
1
2
3
4
1
2
54
6

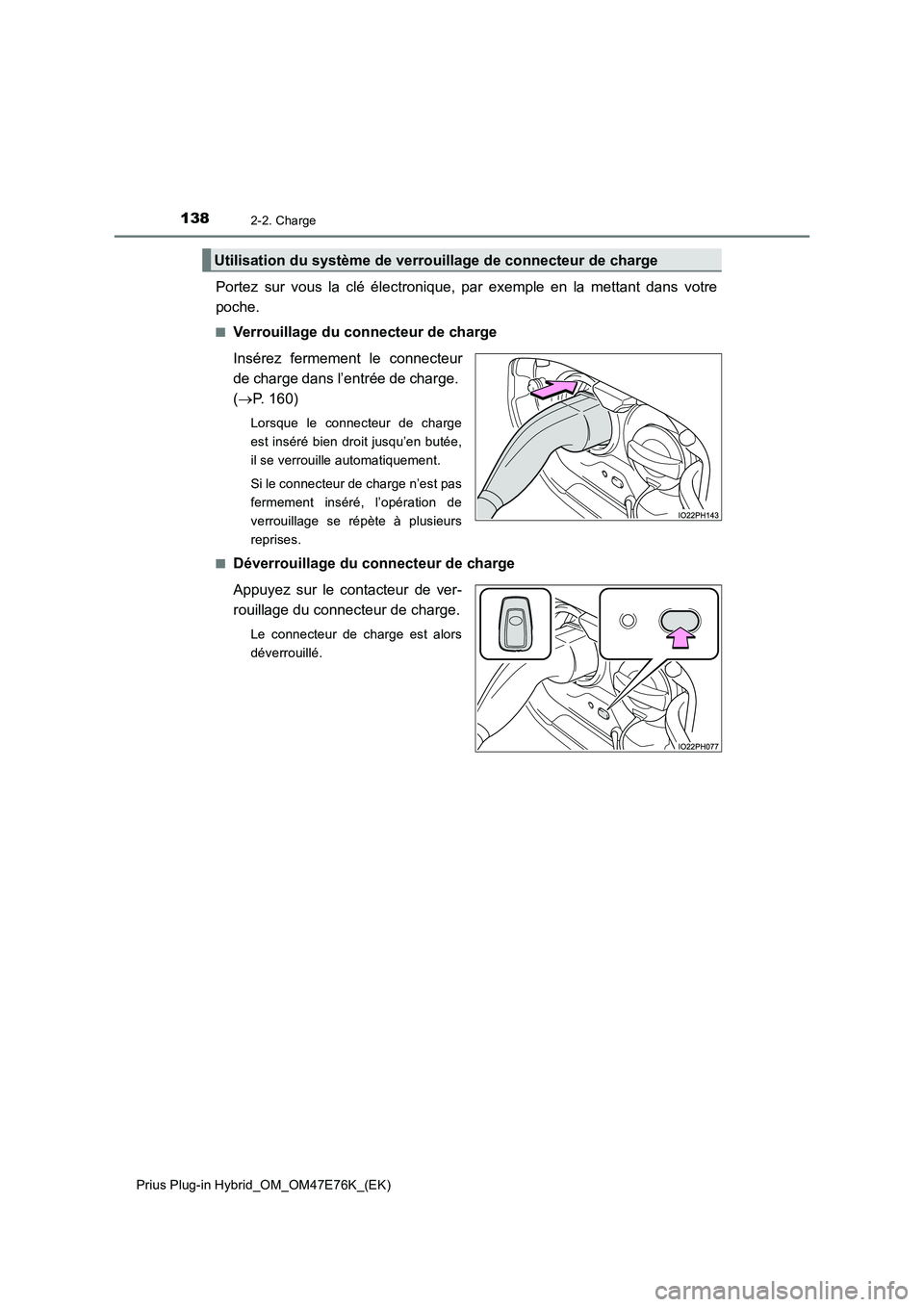

1382-2. Charge
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
Portez sur vous la clé électronique, par exemple en la mettant dans votre
poche.
QVerrouillage du connecteur de charge
Insérez fermement le connecteur
de charge dans l’entrée de charge.
(P. 160)
Lorsque le connecteur de charge
est inséré bien droit jusqu’en butée,
il se verrouille automatiquement.
Si le connecteur de charge n’est pas
fermement inséré, l’opération de
verrouillage se répète à plusieurs
reprises.
Q
Déverrouillage du connecteur de charge
Appuyez sur le contacteur de ver-
rouillage du connecteur de charge.
Le connecteur de charge est alors
déverrouillé.
Utilisation du système de verrouillage de connecteur de charge

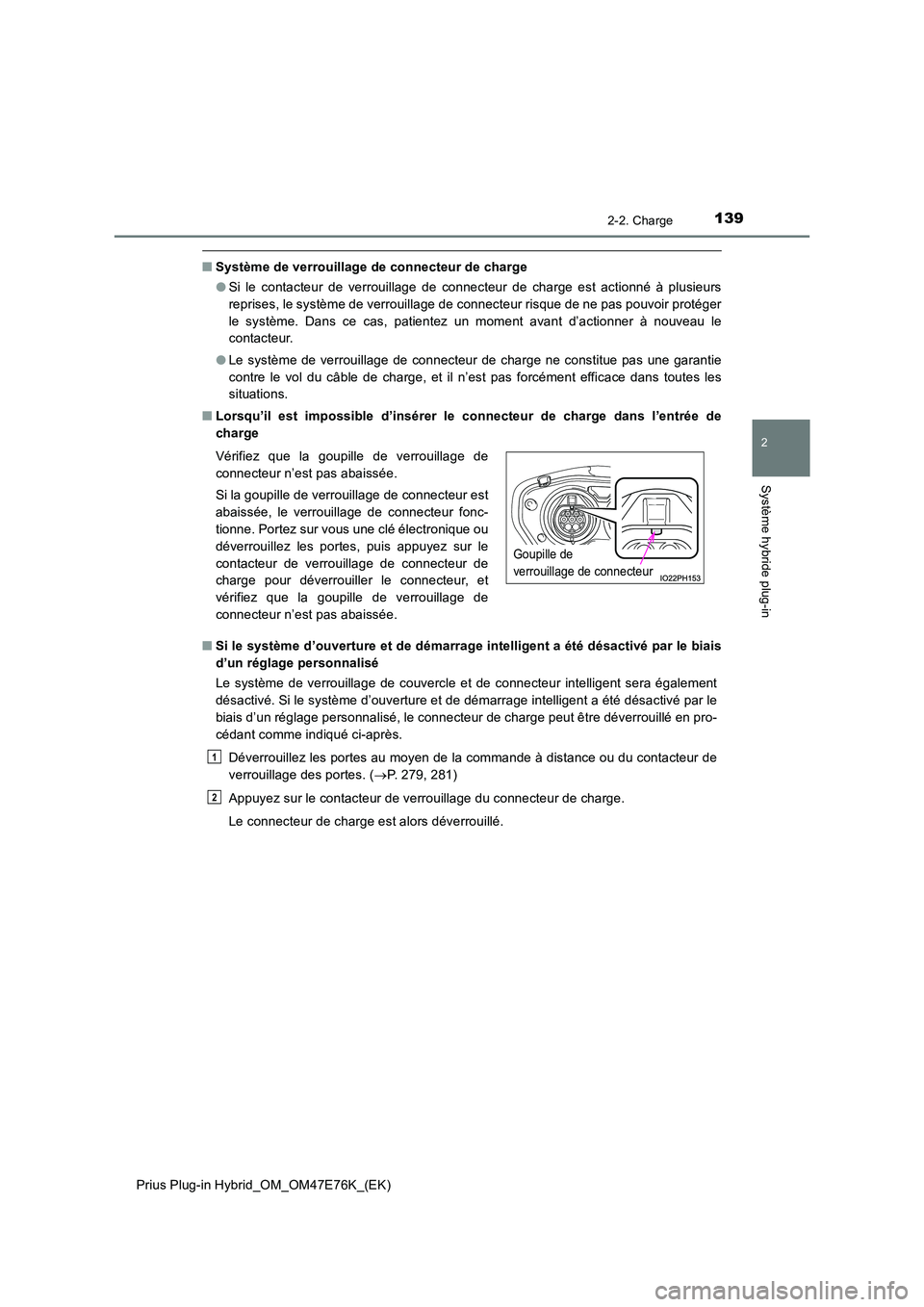

1392-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
QSystème de verrouillage de connecteur de charge
O Si le contacteur de verrouillage de connecteur de charge est actionné à plusieurs
reprises, le système de verrouillage de connecteur risque de ne pas pouvoir protéger
le système. Dans ce cas, patientez un moment avant d’actionner à nouveau le
contacteur.
O Le système de verrouillage de connecteur de charge ne constitue pas une garantie
contre le vol du câble de charge, et il n’est pas forcément efficace dans toutes les
situations.
Q Lorsqu’il est impossible d’insérer le connecteur de charge dans l’entrée de
charge
Q Si le système d’ouverture et de démarrage intelligent a été désactivé par le biais
d’un réglage personnalisé
Le système de verrouillage de couvercle et de connecteur intelligent sera également
désactivé. Si le système d’ouverture et de démarrage intelligent a été désactivé par le
biais d’un réglage personnalisé, le connecteur de charge peut être déverrouillé en pro-
cédant comme indiqué ci-après.
Déverrouillez les portes au moyen de la commande à distance ou du contacteur de
verrouillage des portes. ( P. 279, 281)
Appuyez sur le contacteur de verrouillage du connecteur de charge.
Le connecteur de charge est alors déverrouillé.
Vérifiez que la goupille de verrouillage de
connecteur n’est pas abaissée.
Si la goupille de verrouillage de connecteur est
abaissée, le verrouillage de connecteur fonc-
tionne. Portez sur vous une clé électronique ou
déverrouillez les portes, puis appuyez sur le
contacteur de verrouillage de connecteur de
charge pour déverrouiller le connecteur, et
vérifiez que la goupille de verrouillage de
connecteur n’est pas abaissée.
Goupille de
verrouillage de connecteur
1
2

1402-2. Charge
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

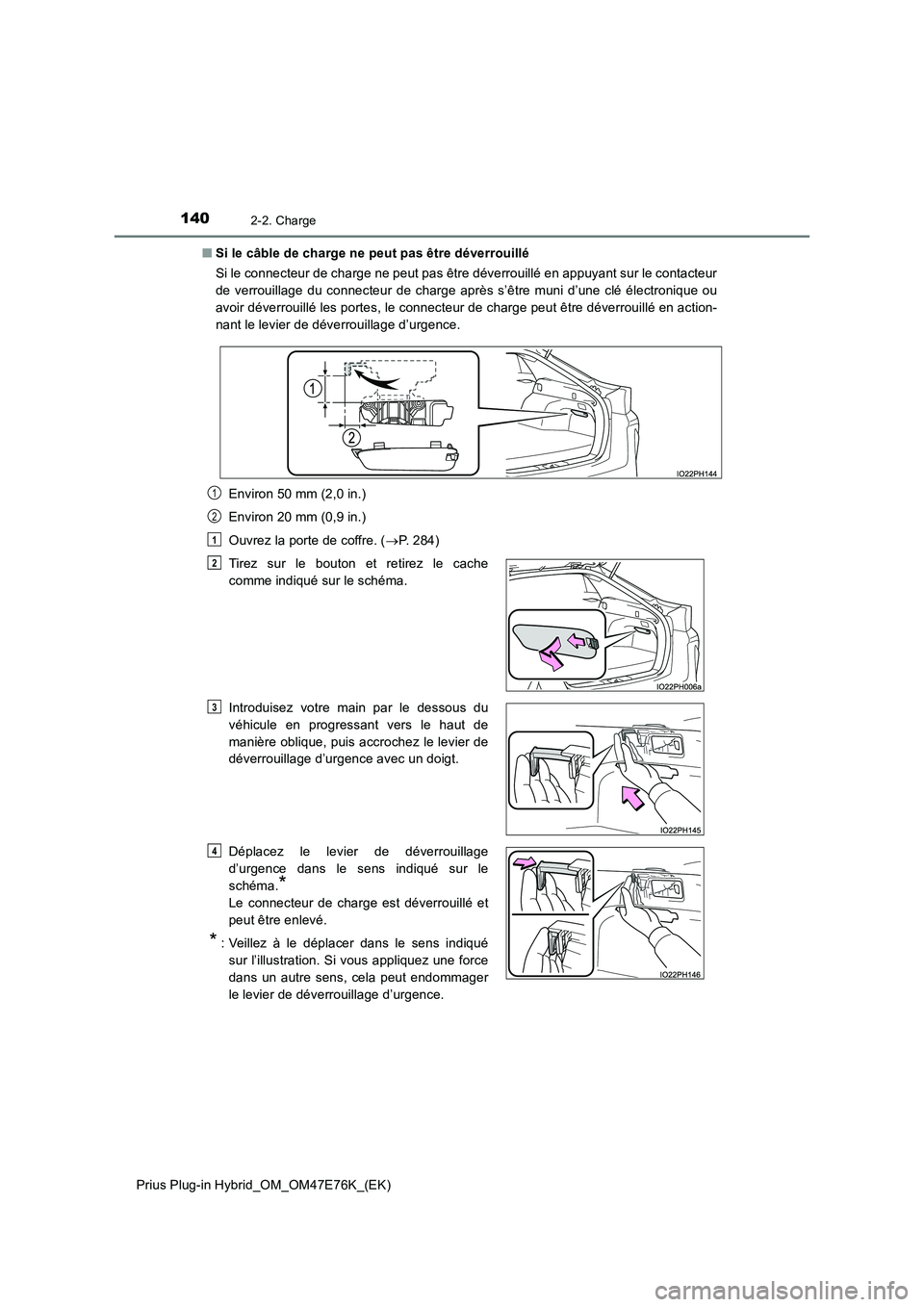

Q Si le câble de charge ne peut pas être déverrouillé
Si le connecteur de charge ne peut pas être déverrouillé en appuyant sur le contacteur
de verrouillage du connecteur de charge après s’être muni d’une clé électronique ou
avoir déverrouillé les portes, le connecteur de charge peut être déverrouillé en action-
nant le levier de déverrouillage d’urgence.
Environ 50 mm (2,0 in.)
Environ 20 mm (0,9 in.)
Ouvrez la porte de coffre. ( P. 284)
Tirez sur le bouton et retirez le cache
comme indiqué sur le schéma.
Introduisez votre main par le dessous du
véhicule en progressant vers le haut de
manière oblique, puis accrochez le levier de
déverrouillage d’urgence avec un doigt.
Déplacez le levier de déverrouillage
d’urgence dans le sens indiqué sur le
schéma.*
Le connecteur de charge est déverrouillé et
peut être enlevé.
*: Veillez à le déplacer dans le sens indiqué
sur l’illustration. Si vous appliquez une force
dans un autre sens, cela peut endommager
le levier de déverrouillage d’urgence.
1
2
1
2
3
4

1412-2. Charge
2
Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
Remettez le cache dans sa position initiale.
Cette méthode constitue une mesure corrective provisoire destinée aux cas d’urgence
uniquement. Si le problème persiste, faites immédiatement vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
N’actionnez pas le levier de déverrouillage d’urgence lorsque le connecteur de charge
peut être déverrouillé normalement.
Q Lors de la recharge ou du remplacement de la batterie 12 volts
 P. 7 1 3
AVERTISSEMENT
QLors du branchement du connecteur de charge sur l’entrée de charge
NOTE
QLors de l’insertion du connecteur de charge
Respectez les mesures de précaution suivantes. Dans le cas contraire, cela pourrait
entraîner un dysfonctionnement du système de verrouillage du connecteur de
charge.
O Vérifiez que le connecteur de charge est compatible avec ce véhicule
Un connecteur de charge de type différent ou dont la partie d’insertion est endom-
magée ou déformée risque de ne pas se verrouiller.
O N’actionnez pas le contacteur de verrouillage de connecteur de charge avant de
brancher le connecteur de charge
O Après avoir inséré le connecteur de charge, n’y appliquez pas de force excessive
Lorsque vous retirez le connecteur de charge, veillez à le déverrouiller.
5
Veillez à ne pas toucher la partie de verrouil-
lage du couvercle du port de charge.
Lorsque le verrou du connecteur fonctionne,
le verrou du couvercle du port de charge fonc-
tionne également. La broche du verrou du
couvercle du port de charge peut vous tou-
cher la main et vous blesser.Broche du verrou du couvercle du port de charge

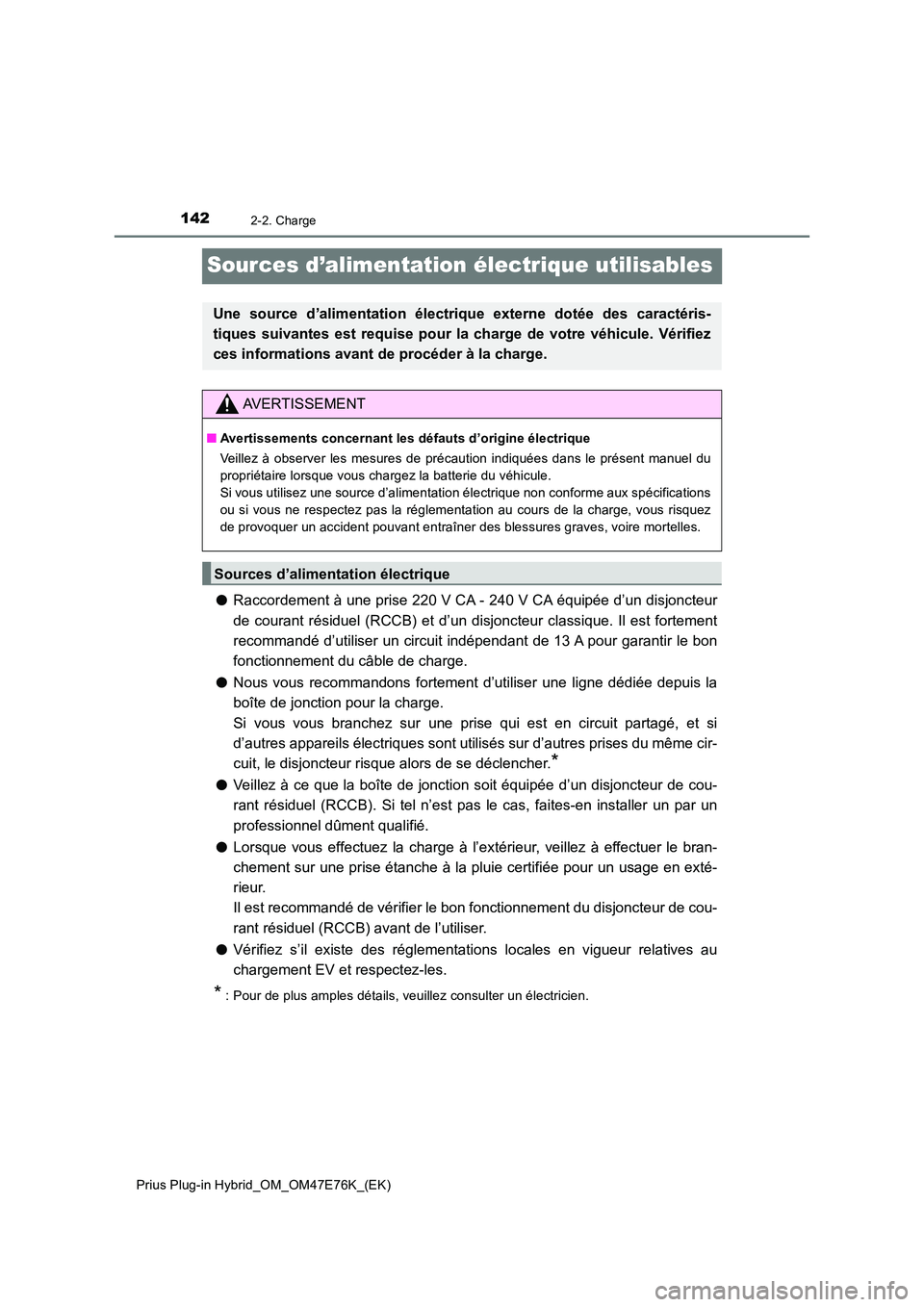

1422-2. Charge
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
Sources d’alimentation électrique utilisables
ORaccordement à une prise 220 V CA - 240 V CA équipée d’un disjoncteur
de courant résiduel (RCCB) et d’un disjoncteur classique. Il est fortement
recommandé d’utiliser un circuit indépendant de 13 A pour garantir le bon
fonctionnement du câble de charge.
O Nous vous recommandons fortement d’utiliser une ligne dédiée depuis la
boîte de jonction pour la charge.
Si vous vous branchez sur une prise qui est en circuit partagé, et si
d’autres appareils électriques sont utilisés sur d’autres prises du même cir-
cuit, le disjoncteur risque alors de se déclencher.*
O Veillez à ce que la boîte de jonction soit équipée d’un disjoncteur de cou-
rant résiduel (RCCB). Si tel n’est pas le cas, faites-en installer un par un
professionnel dûment qualifié.
O Lorsque vous effectuez la charge à l’extérieur, veillez à effectuer le bran-
chement sur une prise étanche à la pluie certifiée pour un usage en exté-
rieur.
Il est recommandé de vérifier le bon fonctionnement du disjoncteur de cou-
rant résiduel (RCCB) avant de l’utiliser.
O Vérifiez s’il existe des réglementations locales en vigueur relatives au
chargement EV et respectez-les.
* : Pour de plus amples détails, veuillez consulter un électricien.
Une source d’alimentation électriqu e externe dotée des caractéris-
tiques suivantes est requise pour la charge de votre véhicule. Vérifiez
ces informations avant de procéder à la charge.
AVERTISSEMENT
Q Avertissements concernant les défauts d’origine électrique
Veillez à observer les mesures de précaution indiquées dans le présent manuel du
propriétaire lorsque vous chargez la batterie du véhicule.
Si vous utilisez une source d’alimentation électrique non conforme aux spécifications
ou si vous ne respectez pas la réglementation au cours de la charge, vous risquez
de provoquer un accident pouvant entraîner des blessures graves, voire mortelles.
Sources d’alimentation électrique
