2022 TOYOTA PRIUS PLUG-IN HYBRID Manuel du propriétaire (in French)

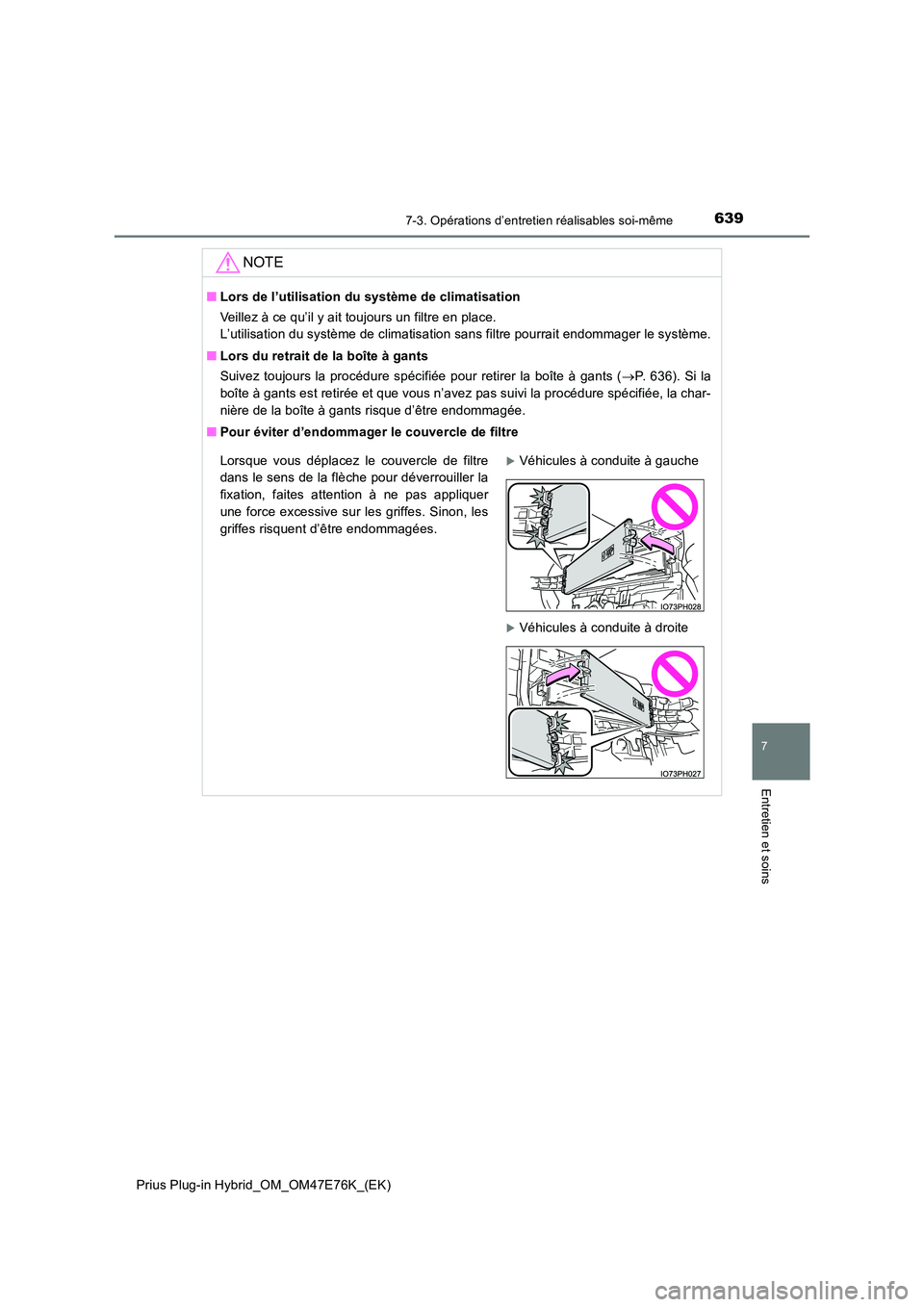

6397-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
7
Entretien et soins
NOTE
QLors de l’utilisation du système de climatisation
Veillez à ce qu’il y ait toujours un filtre en place.
L’utilisation du système de climatisation sans filtre pourrait endommager le système.
Q Lors du retrait de la boîte à gants
Suivez toujours la procédure spécifiée pour retirer la boîte à gants ( P. 636). Si la
boîte à gants est retirée et que vous n’avez pas suivi la procédure spécifiée, la char-
nière de la boîte à gants risque d’être endommagée.
Q Pour éviter d’endommager le couvercle de filtre
Lorsque vous déplacez le couvercle de filtre
dans le sens de la flèche pour déverrouiller la
fixation, faites attention à ne pas appliquer
une force excessive sur les griffes. Sinon, les
griffes risquent d’être endommagées.
Véhicules à conduite à gauche
Véhicules à conduite à droite

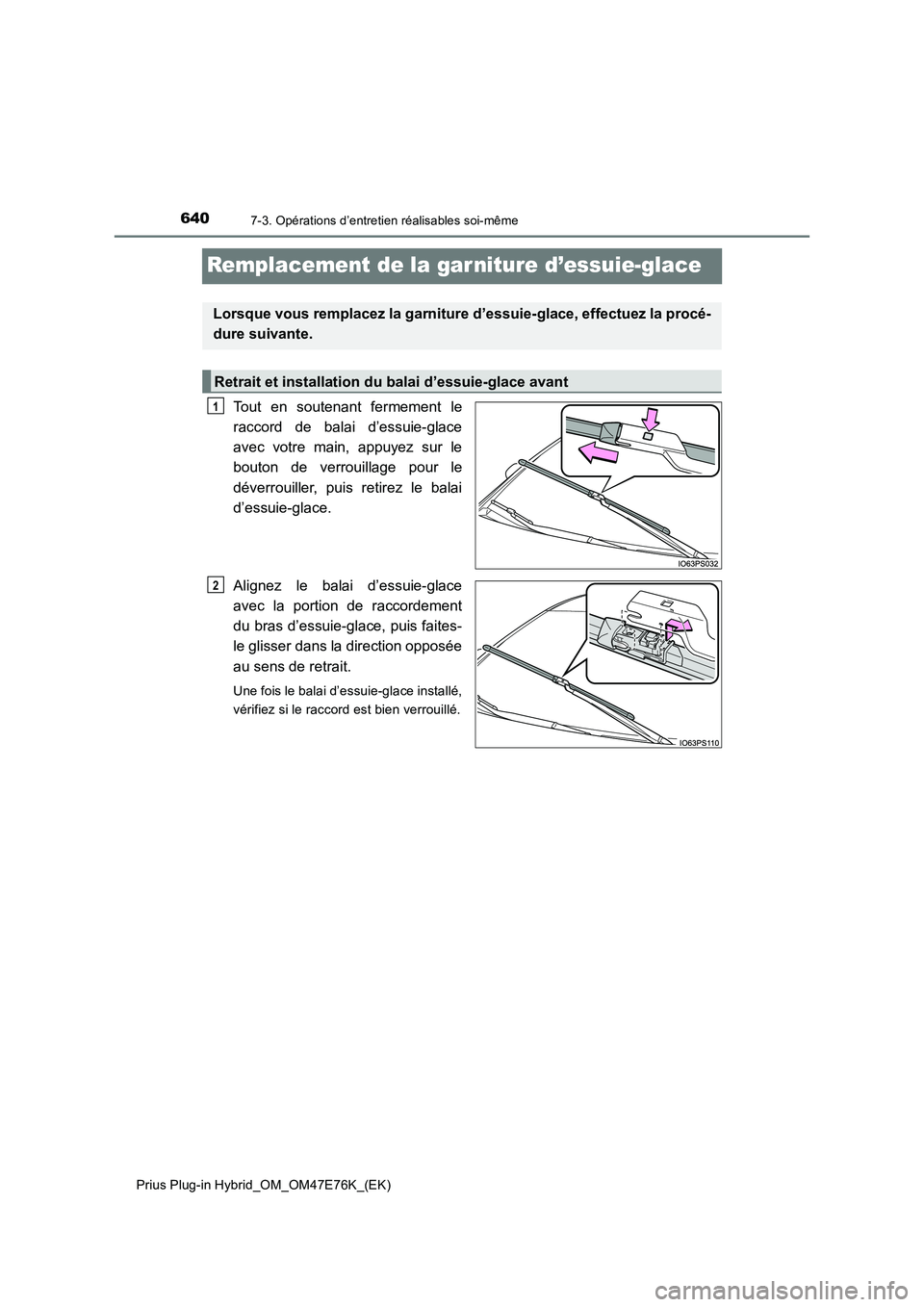

6407-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
Remplacement de la gar niture d’essuie-glace
Tout en soutenant fermement le
raccord de balai d’essuie-glace
avec votre main, appuyez sur le
bouton de verrouillage pour le
déverrouiller, puis retirez le balai
d’essuie-glace.
Alignez le balai d’essuie-glace
avec la portion de raccordement
du bras d’essuie-glace, puis faites-
le glisser dans la direction opposée
au sens de retrait.
Une fois le balai d’essuie-glace installé,
vérifiez si le raccord est bien verrouillé.
Lorsque vous remplacez la garniture d’essuie-glace, effectuez la procé-
dure suivante.
Retrait et installation du balai d’essuie-glace avant
1
2

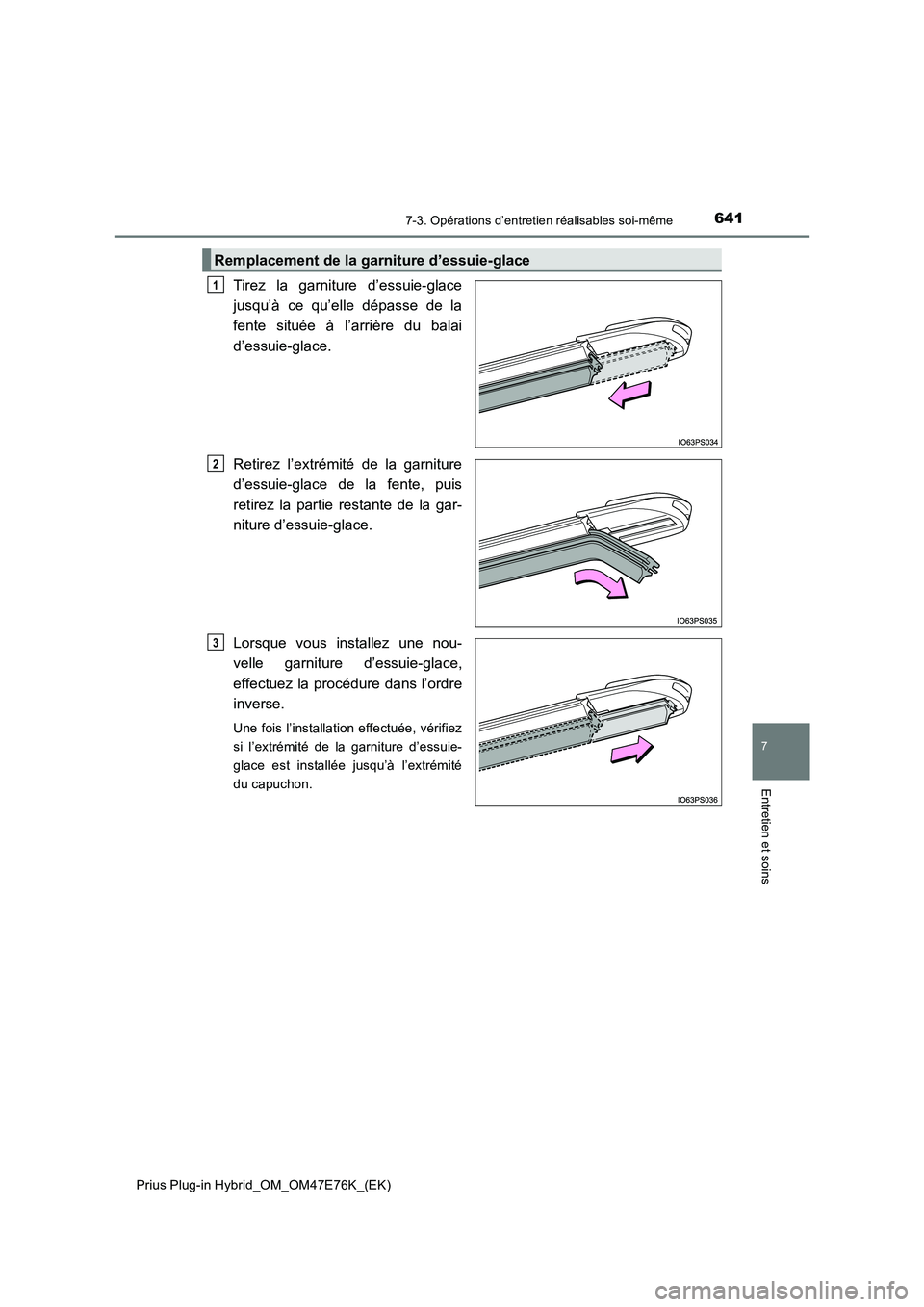

6417-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
7
Entretien et soins
Tirez la garniture d’essuie-glace
jusqu’à ce qu’elle dépasse de la
fente située à l’arrière du balai
d’essuie-glace.
Retirez l’extrémité de la garniture
d’essuie-glace de la fente, puis
retirez la partie restante de la gar-
niture d’essuie-glace.
Lorsque vous installez une nou-
velle garniture d’essuie-glace,
effectuez la procédure dans l’ordre
inverse.
Une fois l’installation effectuée, vérifiez
si l’extrémité de la garniture d’essuie-
glace est installée jusqu’à l’extrémité
du capuchon.
Remplacement de la garniture d’essuie-glace
1
2
3

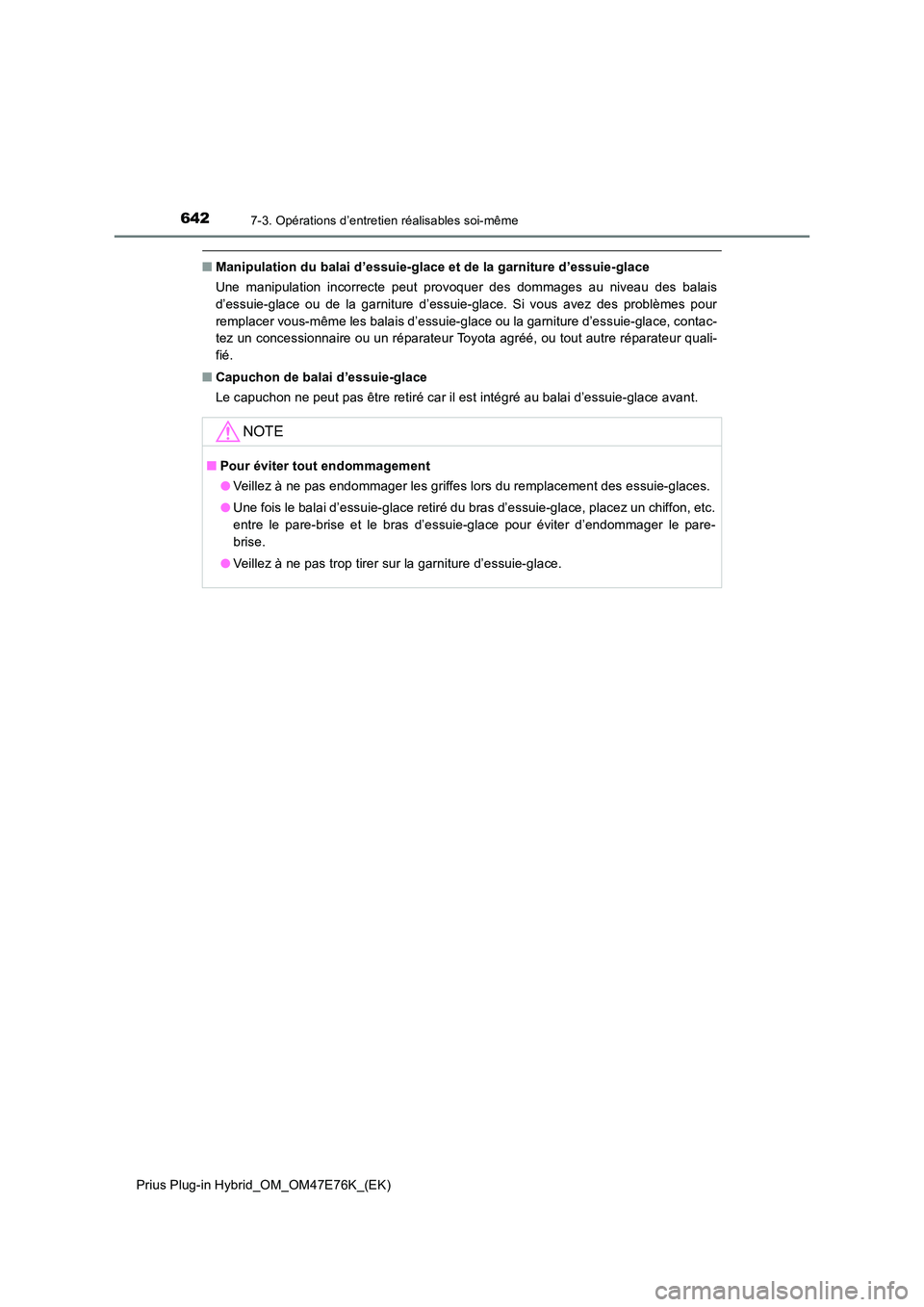

6427-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
QManipulation du balai d’essuie-glace et de la garniture d’essuie-glace
Une manipulation incorrecte peut provoquer des dommages au niveau des balais
d’essuie-glace ou de la garniture d’essuie-glace. Si vous avez des problèmes pour
remplacer vous-même les balais d’essuie-glace ou la garniture d’essuie-glace, contac-
tez un concessionnaire ou un réparateur Toyota agréé, ou tout autre réparateur quali-
fié.
Q Capuchon de balai d’essuie-glace
Le capuchon ne peut pas être retiré car il est intégré au balai d’essuie-glace avant.
NOTE
Q Pour éviter tout endommagement
O Veillez à ne pas endommager les griffes lors du remplacement des essuie-glaces.
O Une fois le balai d’essuie-glace retiré du bras d’essuie-glace, placez un chiffon, etc.
entre le pare-brise et le bras d’essuie-glace pour éviter d’endommager le pare-
brise.
O Veillez à ne pas trop tirer sur la garniture d’essuie-glace.

6437-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
7
Entretien et soins
Pile de clé électronique
OTournevis à tête plate
OPile au lithium CR2032
Procédez au déverrouillage et sor-
tez la clé mécanique.
Retirez le couvercle.
Utilisez un tournevis d’une taille adé-
quate. Faire levier avec force risque
d’endommager le couvercle.
Pour éviter d’endommager la clé, cou-
vrez d’un chiffon la pointe du tournevis.
Remplacez la pile par une pile neuve si elle est déchargée.
Vous aurez besoin des éléments suivants :
Remplacement de la pile
1
2

6447-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
Retirez la pile déchargée.
Lors du retrait du couvercle, si la pile
n’est pas visible en raison de la fixation
du module de clé électronique au cou-
vercle supérieur, retirez le module de
clé électronique du couvercle afin de
faire apparaître la pile comme indiqué
sur le schéma.
Pour retirer la pile, utilisez un tournevis
d’une taille adéquate.
Introduisez une pile neuve, borne “+” orientée vers le haut.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
QUtilisez une pile au lithium CR2032
OLes piles peuvent être achetées auprès d’un concessionnaire ou d’un réparateur
Toyota agréé, ou de tout autre réparateur qualifié, magasin d’équipement électrique
ou encore chez un photographe.
ONe remplacez la pile que par une pile de type identique ou équivalent recommandé
par le fabricant.
OMettez les piles usagées au rebut en respectant la réglementation locale.
QSi la pile de la clé électronique est déchargée
Les symptômes suivants peuvent se produire :
OLe système d’ouverture et de démarrage intelligent et la commande à distance ne
fonctionnent pas correctement.
OLa plage de fonctionnement sera réduite.
3
4

6457-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
7
Entretien et soins
AVERTISSEMENT
QMesures de précaution relatives à la batterie
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait entraîner des blessures graves, voire mortelles.
O N’avalez pas la pile. Cela pourrait causer des brûlures chimiques.
O Une pile en forme de pièce de monnaie ou une pile bouton est utilisée dans la clé
électronique. Si la pile est avalée, elle peut causer des brûlures chimiques graves
en 2 heures seulement et entraîner des blessures graves, voire mortelles.
O Gardez les piles neuves et retirées hors de portée des enfants.
O Si le couvercle ne se ferme pas correctement, cessez d’utiliser la clé électronique
et rangez la clé hors de portée des enfants, puis contactez dès que possible un
concessionnaire ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.
O Si par mégarde vous avalez une pile ou introduisez une pile dans une partie de
votre corps, consultez immédiatement un médecin en urgence.
Q Pour éviter que la pile explose ou que du liquide ou du gaz inflammable se
répande
O Remplacez la pile par une pile neuve du même type. Si un type de pile incorrect est
utilisé, elle risque d’exploser.
O N’exposez pas les piles à une pression extrêmement basse à cause d’une altitude
élevée ou à des températures extrêmement élevées.
O Ne brûlez pas, ne brisez pas et ne coupez pas une pile.
Q Certification du système d’ouverture et de démarrage intelligent
ATTENTION
RISQUE D’EXPLOSION SI LA PILE EST REMPLACEE PAR UNE PILE DE TYPE
INCORRECT.
METTEZ AU REBUT LES PILES USAGEES EN SUIVANT LES INSTRUCTIONS
NOTE
Q Pour un fonctionnement normal après avoir remplacé la pile
Respectez les mesures de précaution suivantes pour éviter les accidents :
O Ayez toujours les mains sèches lors des manipulations.
L’humidité peut faire rouiller la pile.
O Ne touchez ni ne déplacez aucune autre pièce constitutive à l’intérieur de la com-
mande à distance.
O Ne pliez aucune des bornes de la pile.

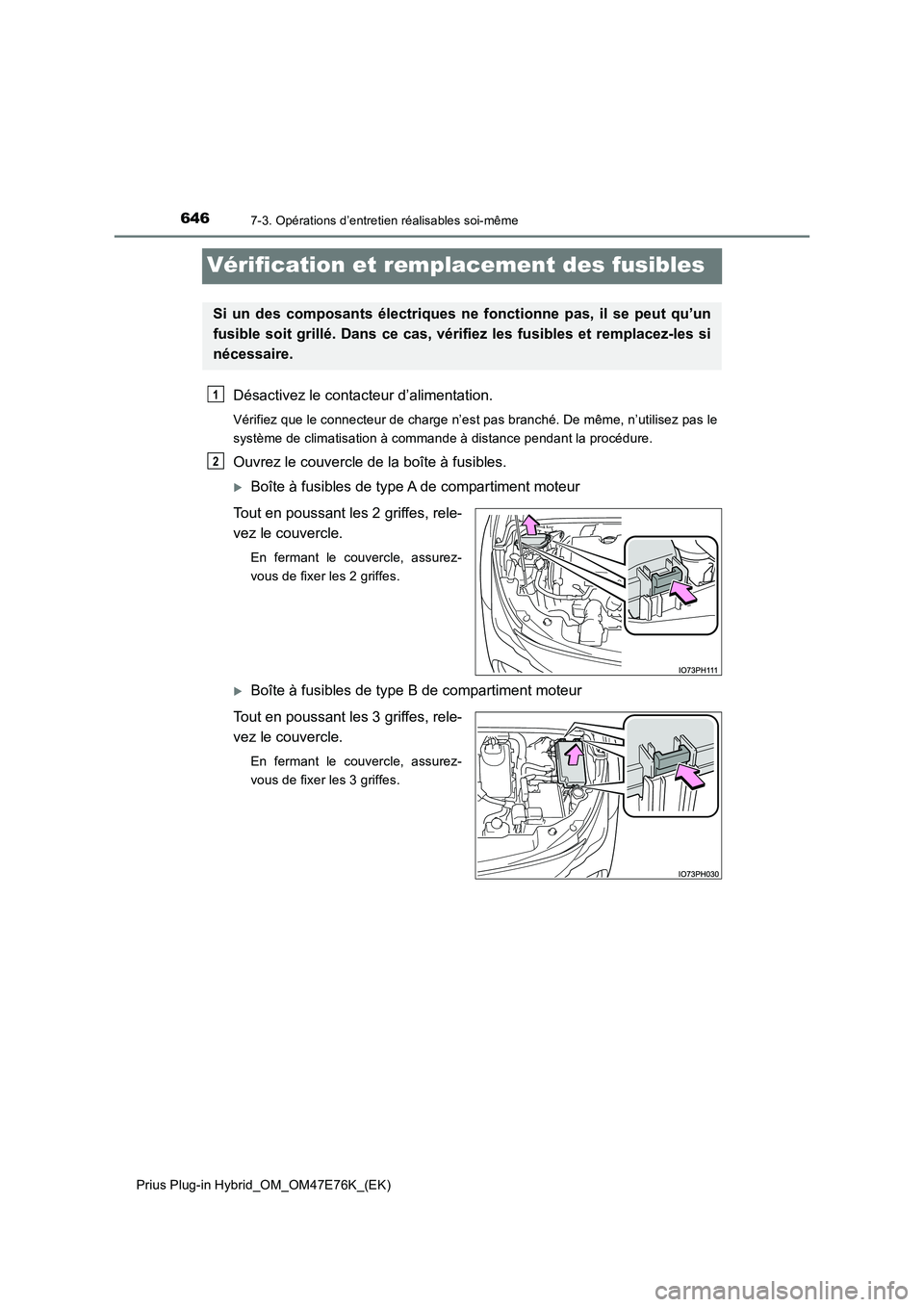

6467-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
Vérification et remplacement des fusibles
Désactivez le contacteur d’alimentation.
Vérifiez que le connecteur de charge n’est pas branché. De même, n’utilisez pas le
système de climatisation à commande à distance pendant la procédure.
Ouvrez le couvercle de la boîte à fusibles.
Boîte à fusibles de type A de compartiment moteur
Tout en poussant les 2 griffes, rele-
vez le couvercle.
En fermant le couvercle, assurez-
vous de fixer les 2 griffes.
Boîte à fusibles de type B de compartiment moteur
Tout en poussant les 3 griffes, rele-
vez le couvercle.
En fermant le couvercle, assurez-
vous de fixer les 3 griffes.
Si un des composants électriques ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas, vérifiez les fusibles et remplacez-les si
nécessaire.
1
2
