2022 TOYOTA PRIUS PLUG-IN HYBRID Manuel du propriétaire (in French)

2633. Combiné d’instruments
3
Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

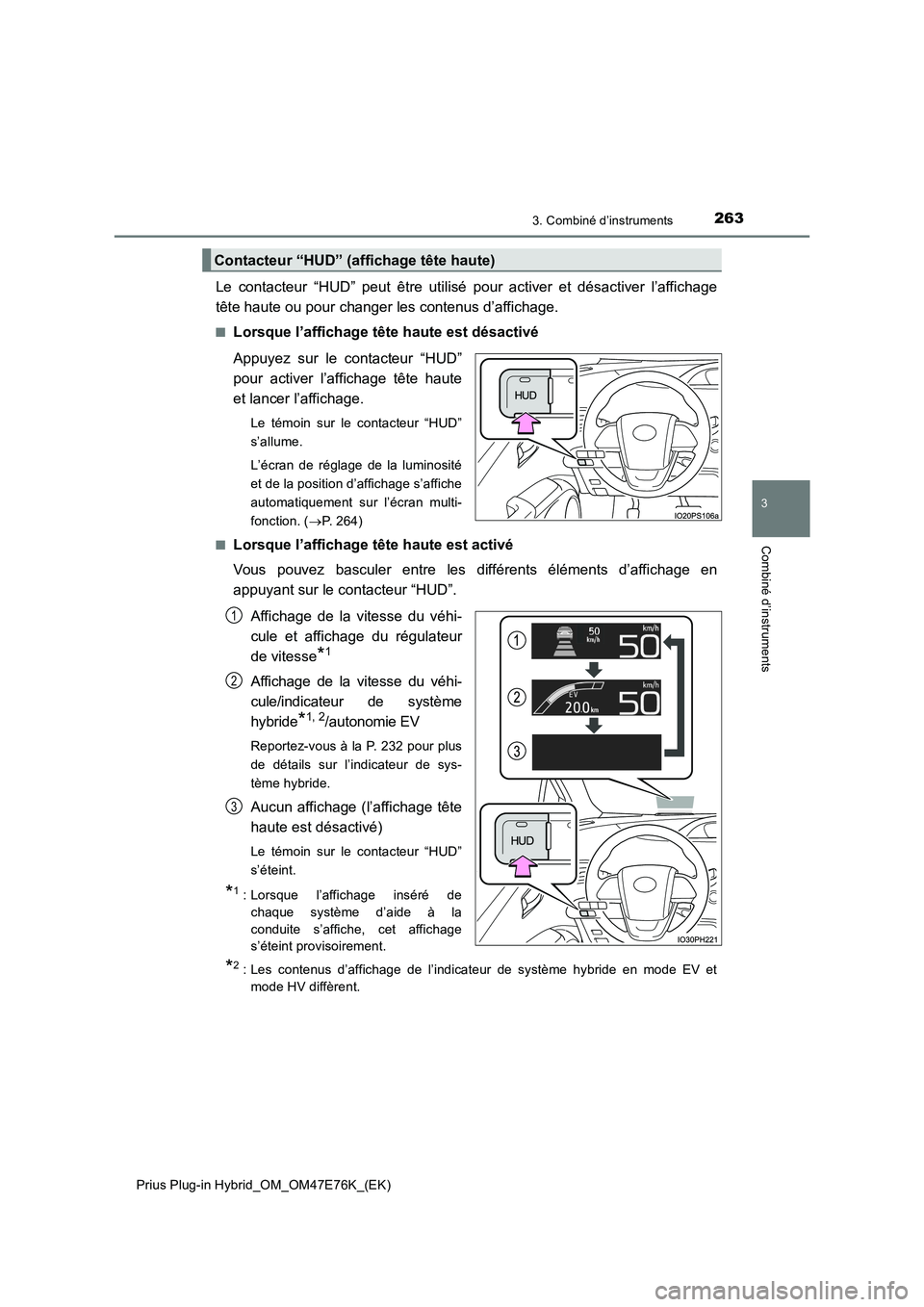

Le contacteur “HUD” peut être utilisé pour activer et désactiver l’affichage
tête haute ou pour changer les contenus d’affichage.
QLorsque l’affichage tête haute est désactivé
Appuyez sur le contacteur “HUD”
pour activer l’affichage tête haute
et lancer l’affichage.
Le témoin sur le contacteur “HUD”
s’allume.
L’écran de réglage de la luminosité
et de la position d’affichage s’affiche
automatiquement sur l’écran multi-
fonction. (P. 264)
Q
Lorsque l’affichage tête haute est activé
Vous pouvez basculer entre les différents éléments d’affichage en
appuyant sur le contacteur “HUD”.
Affichage de la vitesse du véhi-
cule et affichage du régulateur
de vitesse
*1
Affichage de la vitesse du véhi-
cule/indicateur de système
hybride
*1, 2/autonomie EV
Reportez-vous à la P. 232 pour plus
de détails sur l’indicateur de sys-
tème hybride.
Aucun affichage (l’affichage tête
haute est désactivé)
Le témoin sur le contacteur “HUD”
s’éteint.
*1: Lorsque l’affichage inséré de
chaque système d’aide à la
conduite s’affiche, cet affichage
s’éteint provisoirement.
*2: Les contenus d’affichage de l’indicateur de système hybride en mode EV et
mode HV diffèrent.
Contacteur “HUD” (affichage tête haute)
1
2
3

2643. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

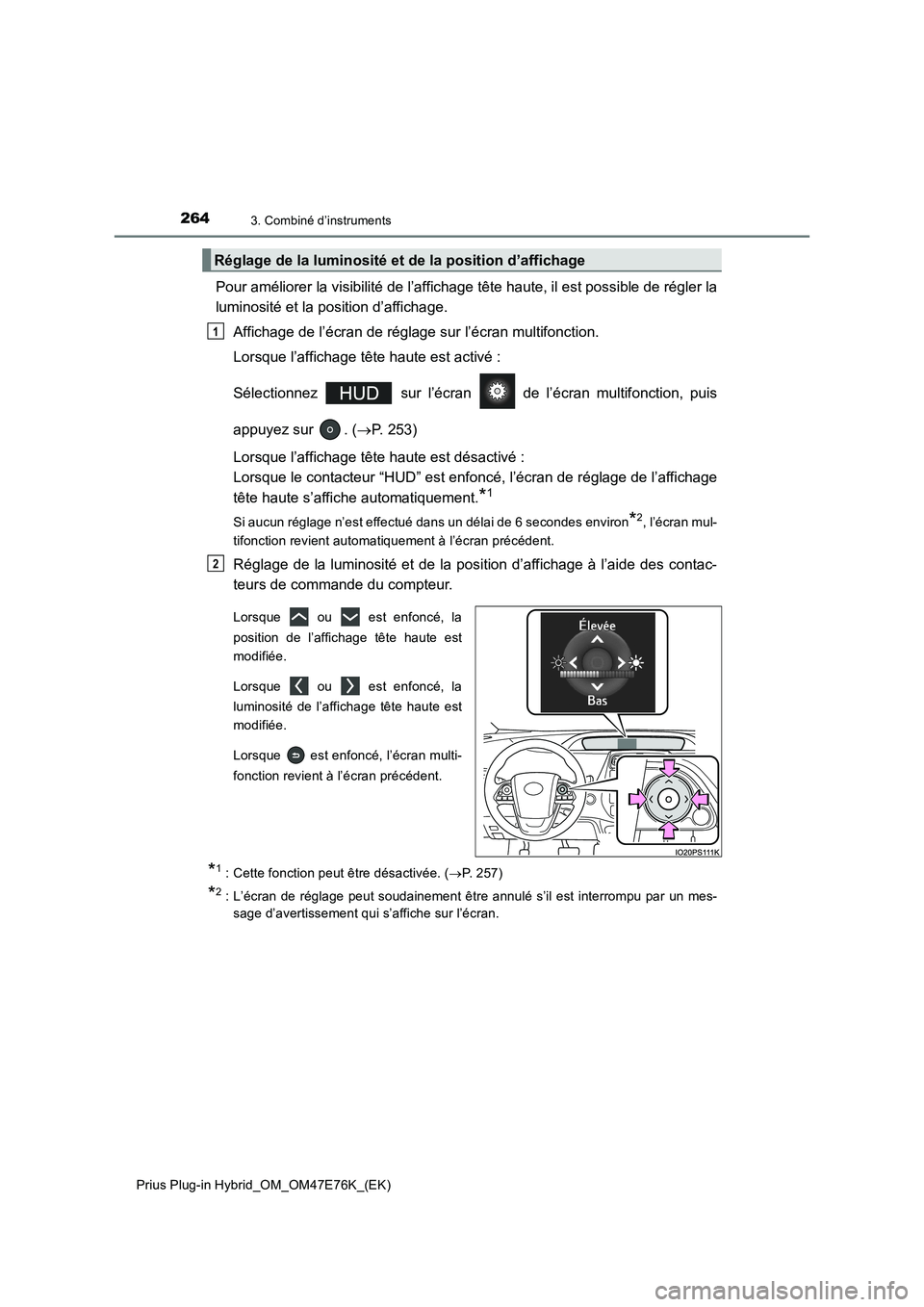

Pour améliorer la visibilité de l’affichage tête haute, il est possible de régler la
luminosité et la position d’affichage.
Affichage de l’écran de réglage sur l’écran multifonction.
Lorsque l’affichage tête haute est activé :
Sélectionnez sur l’écran de l’écran multifonction, puis
appuyez sur . (P. 253)
Lorsque l’affichage tête haute est désactivé :
Lorsque le contacteur “HUD” est enfoncé, l’écran de réglage de l’affichage
tête haute s’affiche automatiquement.
*1
Si aucun réglage n’est effectué dans un délai de 6 secondes environ*2, l’écran mul-
tifonction revient automatiquement à l’écran précédent.
Réglage de la luminosité et de la position d’affichage à l’aide des contac-
teurs de commande du compteur.
Lorsque ou est enfoncé, la
position de l’affichage tête haute est
modifiée.
Lorsque ou est enfoncé, la
luminosité de l’affichage tête haute est
modifiée.
Lorsque est enfoncé, l’écran multi-
fonction revient à l’écran précédent.
*1 : Cette fonction peut être désactivée. (P. 257)
*2 : L’écran de réglage peut soudainement être annulé s’il est interrompu par un mes-
sage d’avertissement qui s’affiche sur l’écran.
Réglage de la luminosité et de la position d’affichage
1
2

2653. Combiné d’instruments
3
Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)Q

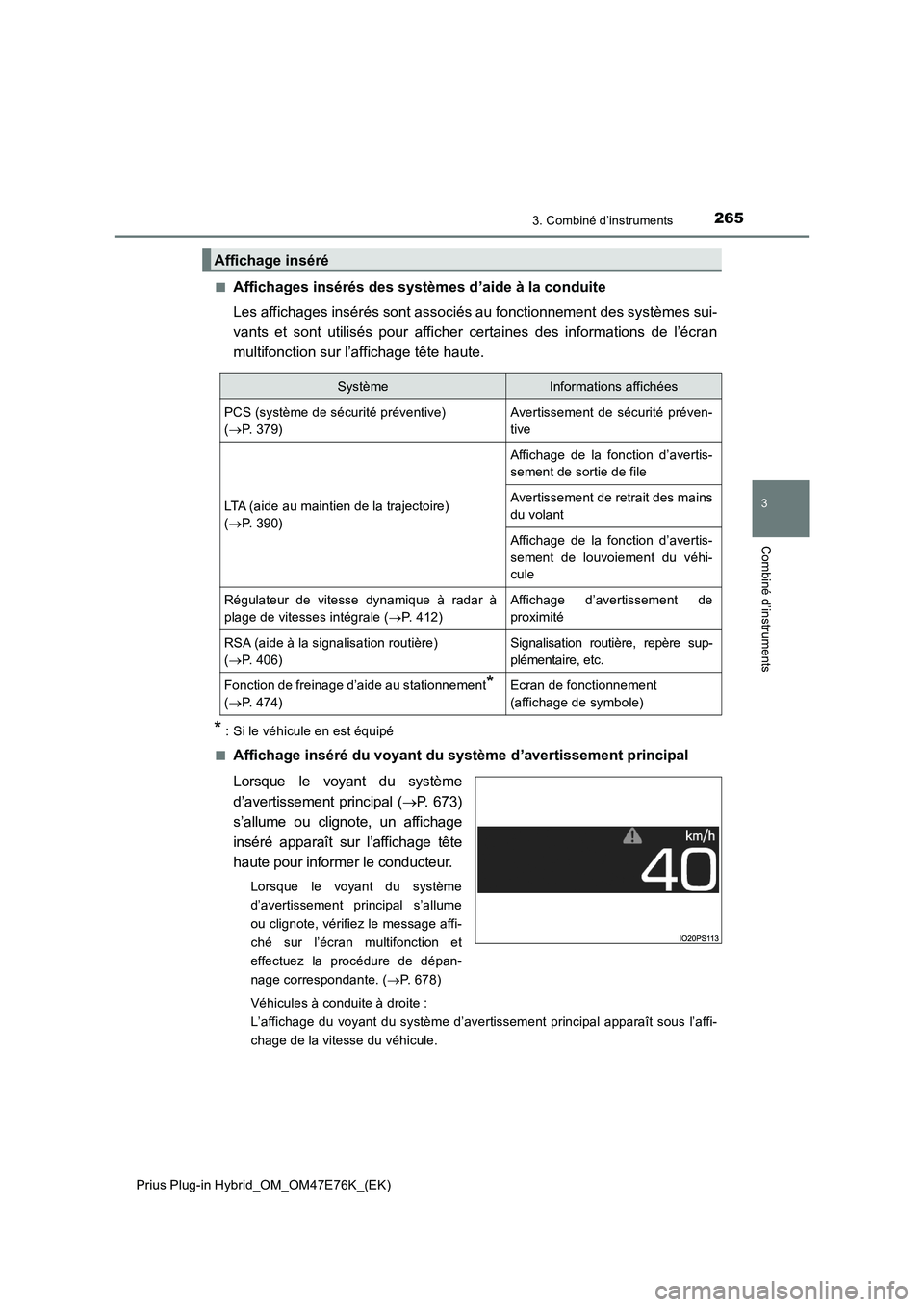

Affichages insérés des systèmes d’aide à la conduite
Les affichages insérés sont associés au fonctionnement des systèmes sui-
vants et sont utilisés pour afficher certaines des informations de l’écran
multifonction sur l’affichage tête haute.
* : Si le véhicule en est équipé
Q
Affichage inséré du voyant du système d’avertissement principal
Lorsque le voyant du système
d’avertissement principal (P. 673)
s’allume ou clignote, un affichage
inséré apparaît sur l’affichage tête
haute pour informer le conducteur.
Lorsque le voyant du système
d’avertissement principal s’allume
ou clignote, vérifiez le message affi-
ché sur l’écran multifonction et
effectuez la procédure de dépan-
nage correspondante. (P. 678)
Véhicules à conduite à droite :
L’affichage du voyant du système d’avertissement principal apparaît sous l’affi-
chage de la vitesse du véhicule.
Affichage inséré
SystèmeInformations affichées
PCS (système de sécurité préventive)
(P. 379)Avertissement de sécurité préven-
tive
LTA (aide au maintien de la trajectoire)
(P. 390)
Affichage de la fonction d’avertis-
sement de sortie de file
Avertissement de retrait des mains
du volant
Affichage de la fonction d’avertis-
sement de louvoiement du véhi-
cule
Régulateur de vitesse dynamique à radar à
plage de vitesses intégrale (P. 412)Affichage d’avertissement de
proximité
RSA (aide à la signalisation routière)
(P. 406)Signalisation routière, repère sup-
plémentaire, etc.
Fonction de freinage d’aide au stationnement*
(P. 474)Ecran de fonctionnement
(affichage de symbole)

2663. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

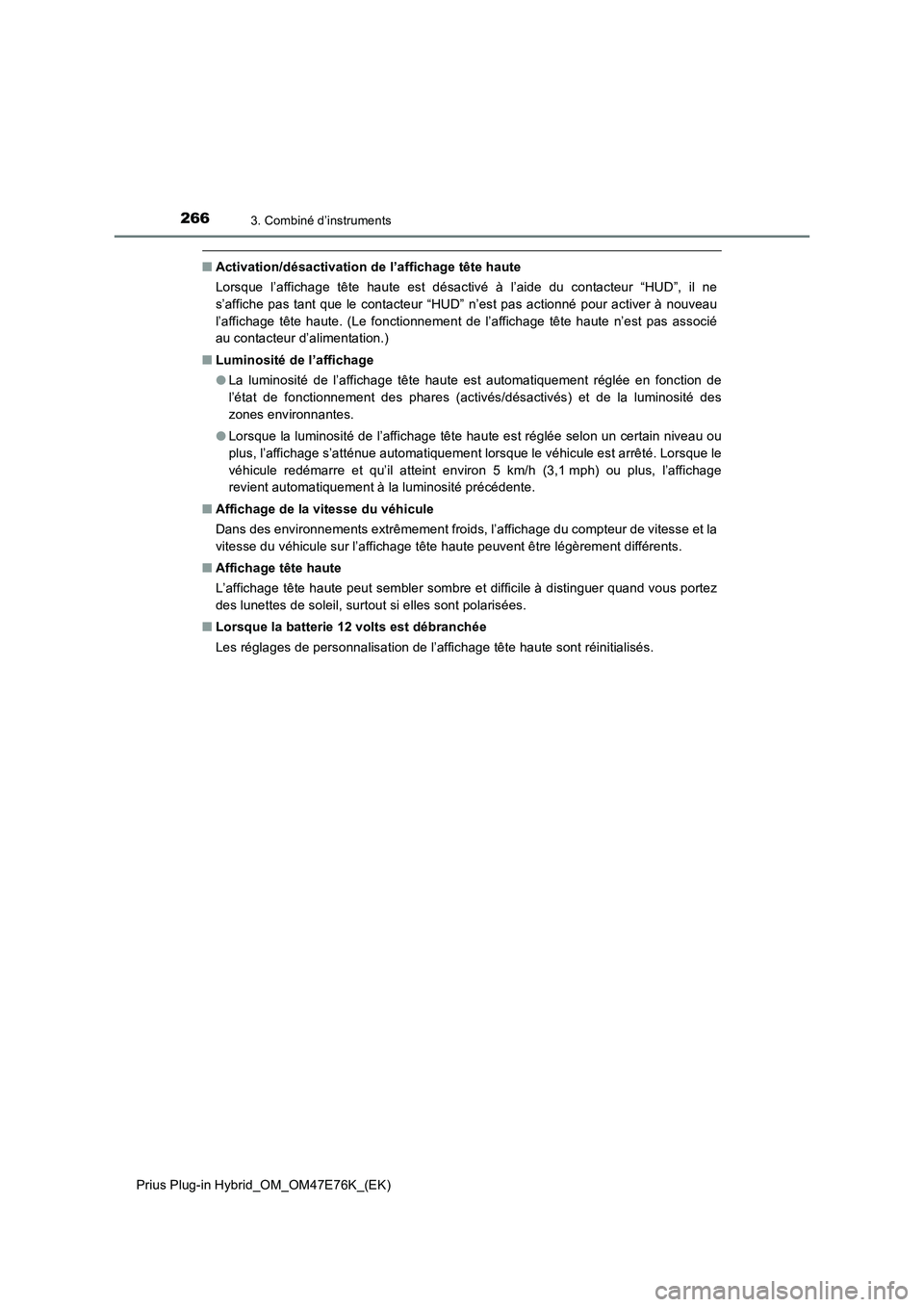

QActivation/désactivation de l’affichage tête haute
Lorsque l’affichage tête haute est désactivé à l’aide du contacteur “HUD”, il ne
s’affiche pas tant que le contacteur “HUD” n’est pas actionné pour activer à nouveau
l’affichage tête haute. (Le fonctionnement de l’affichage tête haute n’est pas associé
au contacteur d’alimentation.)
QLuminosité de l’affichage
OLa luminosité de l’affichage tête haute est automatiquement réglée en fonction de
l’état de fonctionnement des phares (activés/désactivés) et de la luminosité des
zones environnantes.
OLorsque la luminosité de l’affichage tête haute est réglée selon un certain niveau ou
plus, l’affichage s’atténue automatiquement lorsque le véhicule est arrêté. Lorsque le
véhicule redémarre et qu’il atteint environ 5 km/h (3,1 mph) ou plus, l’affichage
revient automatiquement à la luminosité précédente.
QAffichage de la vitesse du véhicule
Dans des environnements extrêmement froids, l’affichage du compteur de vitesse et la
vitesse du véhicule sur l’affichage tête haute peuvent être légèrement différents.
QAffichage tête haute
L’affichage tête haute peut sembler sombre et difficile à distinguer quand vous portez
des lunettes de soleil, surtout si elles sont polarisées.
QLorsque la batterie 12 volts est débranchée
Les réglages de personnalisation de l’affichage tête haute sont réinitialisés.

2673. Combiné d’instruments
3
Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

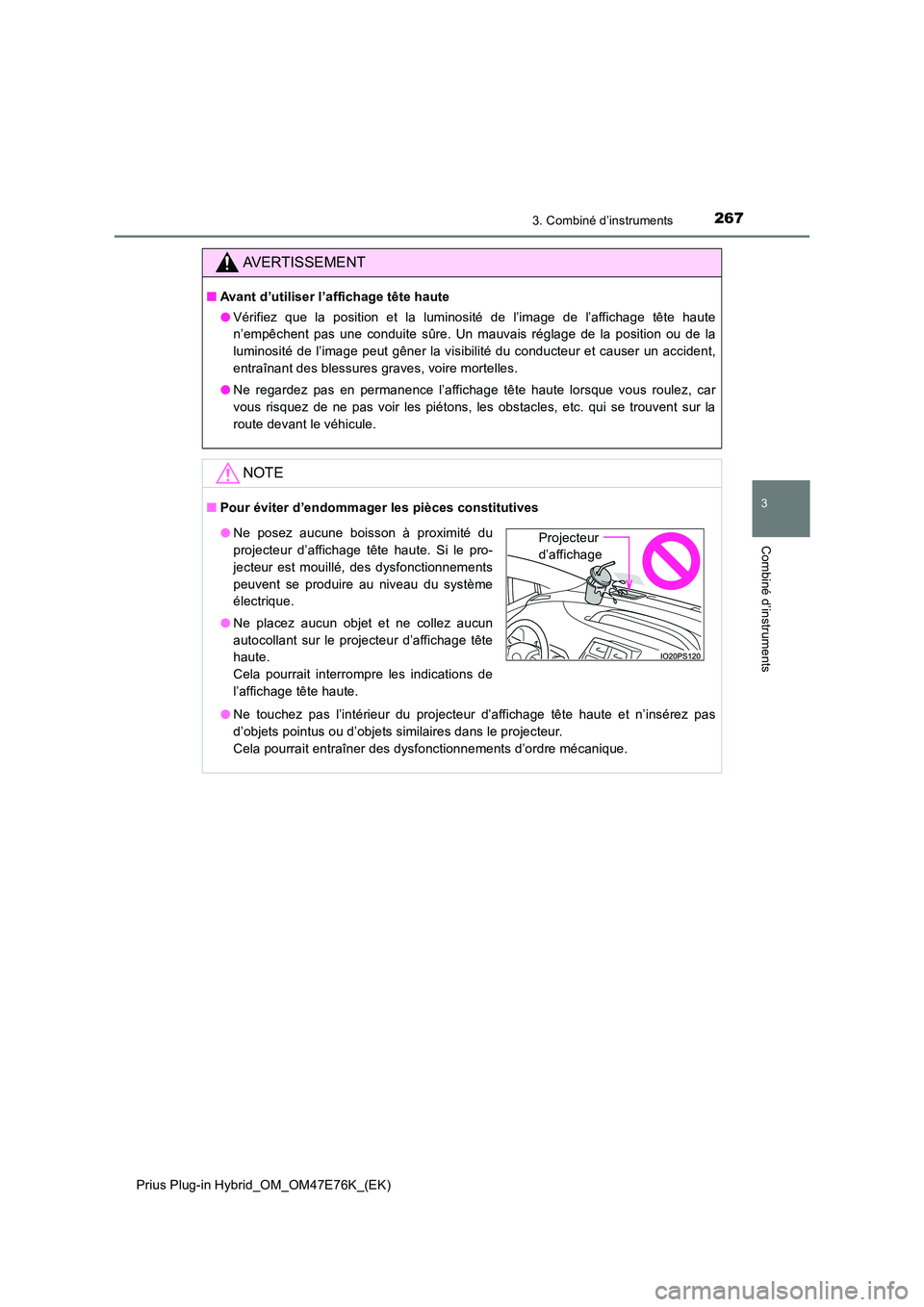

AVERTISSEMENT
QAvant d’utiliser l’affichage tête haute
O Vérifiez que la position et la luminosité de l’image de l’affichage tête haute
n’empêchent pas une conduite sûre. Un mauvais réglage de la position ou de la
luminosité de l’image peut gêner la visibilité du conducteur et causer un accident,
entraînant des blessures graves, voire mortelles.
O Ne regardez pas en permanence l’affichage tête haute lorsque vous roulez, car
vous risquez de ne pas voir les piétons, les obstacles, etc. qui se trouvent sur la
route devant le véhicule.
NOTE
Q Pour éviter d’endommager les pièces constitutives
O Ne touchez pas l’intérieur du projecteur d’affichage tête haute et n’insérez pas
d’objets pointus ou d’objets similaires dans le projecteur.
Cela pourrait entraîner des dysfonctionnements d’ordre mécanique.
O Ne posez aucune boisson à proximité du
projecteur d’affichage tête haute. Si le pro-
jecteur est mouillé, des dysfonctionnements
peuvent se produire au niveau du système
électrique.
O Ne placez aucun objet et ne collez aucun
autocollant sur le projecteur d’affichage tête
haute.
Cela pourrait interrompre les indications de
l’affichage tête haute.
Projecteur
d’affichage

2683. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
Ecran de contrôleur d’énergie/consommation
Ecran du système de navigation
Touche “MENU”
L’écran du contrôleur d’énergie peut être utilisé pour vérifier l’état de conduite
du véhicule, l’état de fonctionnement du système hybride et l’état de régéné-
ration d’énergie.
QProcédure d’affichage
Appuyez sur la touche “MENU”.
Sélectionnez “Infos” sur l’écran “Menu”.
Si un écran autre que “Contrôle d’énergie” est affiché, sélectionnez “Éner-
gie”.
L’état du système hybride peut être visualisé sur l’écran du système de
navigation.
L’écran du contrôleur d’énergie et l’écran de consommation de carbu-
rant peuvent aussi être affichés sur l’écran multifonction et sur l’écran
d’accueil de l’écran du système de navigation.
Pour plus d’informations concernant l’écran multifonction, reportez-vous à
la P. 226.
Pièces constitutives du système
1
2
Ecran du contrôleur d’énergie
1
2

2693. Combiné d’instruments
3
Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)Q
Lecture de l’affichage
Les flèches s’affichent sur l’écran en fonction du flux d’énergie. Quand il
n’y a pas de flux d’énergie, les flèches ne s’affichent pas.
La couleur des flèches est modifiée comme suit.
Vert : Lorsque la batterie hybride (batterie de traction) est régénérée ou
chargée.
Jaune : Lorsque la batterie hybride (batterie de traction) est utilisée.
Rouge : Lorsque le moteur à essence est utilisé.
Ecran du système de navigation
Moteur à essence
Moteur électrique (moteur de
traction)
Fonctionnement du système de
climatisation
*1
Connecteur de charge*2
Pneus
Batterie hybride (batterie de
traction)
L’illustration montre toutes les flèches à titre d’exemple. L’affichage réel
dépendra des conditions.
*1
: L’icône s’affiche lorsque le système de climatisation fonctionne.
*2
: L’icône s’affiche lorsque le chargement est en cours.
Ecran du système de navigation (écran d’accueil)
Moteur à essence
Batterie hybride (batterie de
traction)
Pneus
L’illustration montre toutes les flèches à titre d’exemple. L’affichage réel
dépendra des conditions.
1
2
3
4
5
6
1
2
3

2703. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
QAvertissement de quantité de charge restante de la batterie hybride (batterie de
traction)
OLe signal sonore retentit de manière intermittente lorsque la batterie hybride (batterie
de traction) n’est pas chargée lorsque le rapport N est engagé, ou si la quantité de
charge restante chute en dessous d’un certain niveau. Si la quantité de charge res-
tante chute davantage, le signal sonore retentit en continu.
OLorsqu’un message d’avertissement s’affiche sur l’écran multifonction et que le
signal sonore retentit, suivez les instructions affichées à l’écran pour procéder au
dépannage.
QCouleur de la batterie hybride (batterie de traction) sur l’écran du système de
navigation
Elle est verte lorsque la batterie hybride (batterie de traction) est en cours de charge et
jaune lorsque la batterie hybride (batterie de traction) est utilisée.
QCouleur du moteur à essence sur l’écran du système de navigation
Il est bleu lorsque le moteur monte en température.
