2022 TOYOTA PRIUS PLUG-IN HYBRID Manuel du propriétaire (in French)

6477-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
7
Entretien et soins
Côté gauche du panneau d’instruments (véhicules à conduite à gauche)
Retirez le couvercle.
Assurez-vous d’appuyer sur la griffe
pendant le retrait ou l’installation.
Côté gauche du panneau d’instruments (véhicules à conduite à droite)
Appuyez sur la languette et reti-
rez le couvercle.
Débranchez le connecteur en
appuyant sur le dispositif de
déverrouillage.
Retirez le couvercle.
Assurez-vous d’appuyer sur la griffe
pendant le retrait ou l’installation.
Retirez le fusible.
Seuls les fusibles de type A
peuvent être retirés à l’aide de
l’outil d’extraction.
1
2
3
3

6487-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

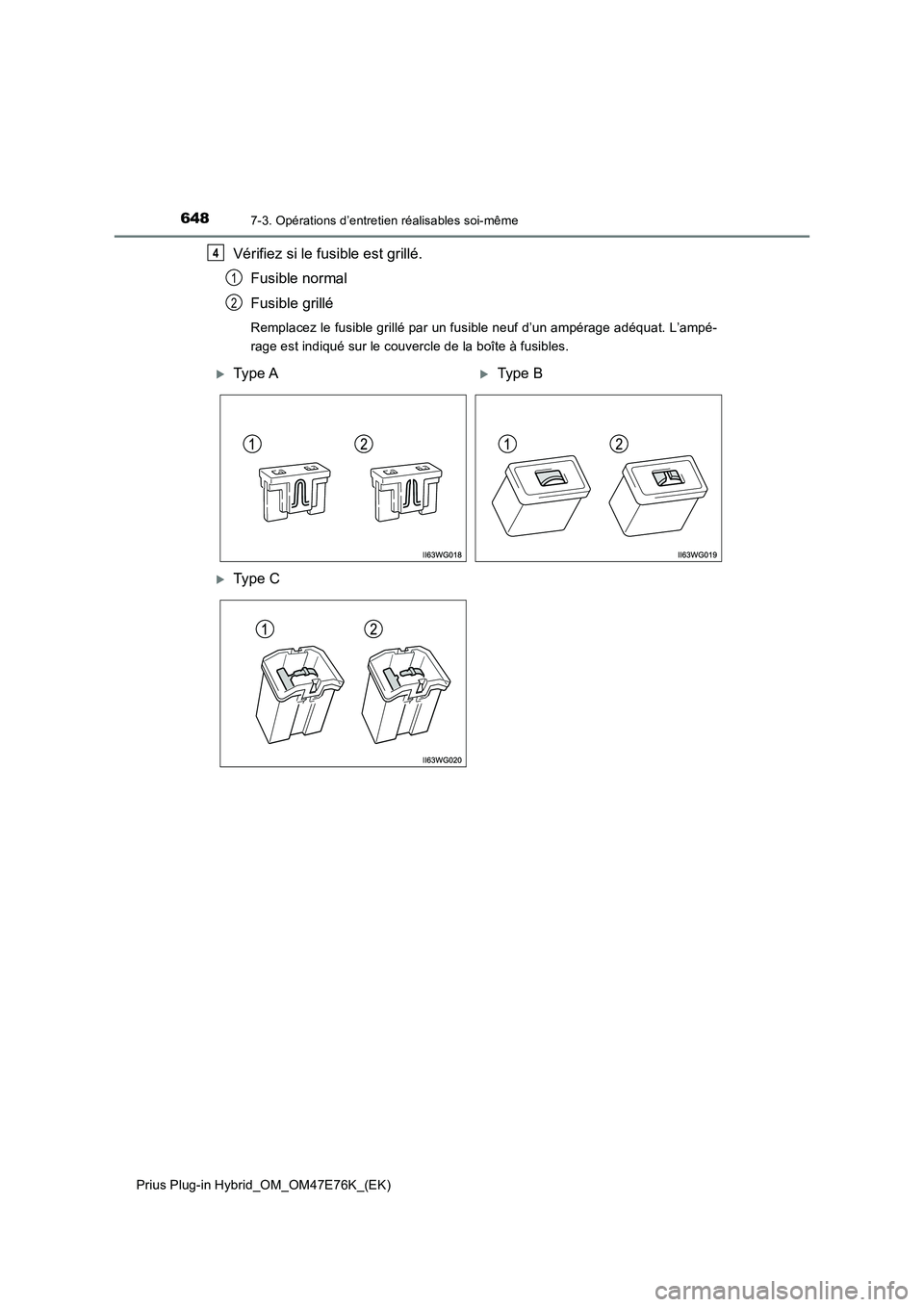

Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Remplacez le fusible grillé par un fusible neuf d’un ampérage adéquat. L’ampé-
rage est indiqué sur le couvercle de la boîte à fusibles.
4
1
2
Type AType B
Type C

6497-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
7
Entretien et soins

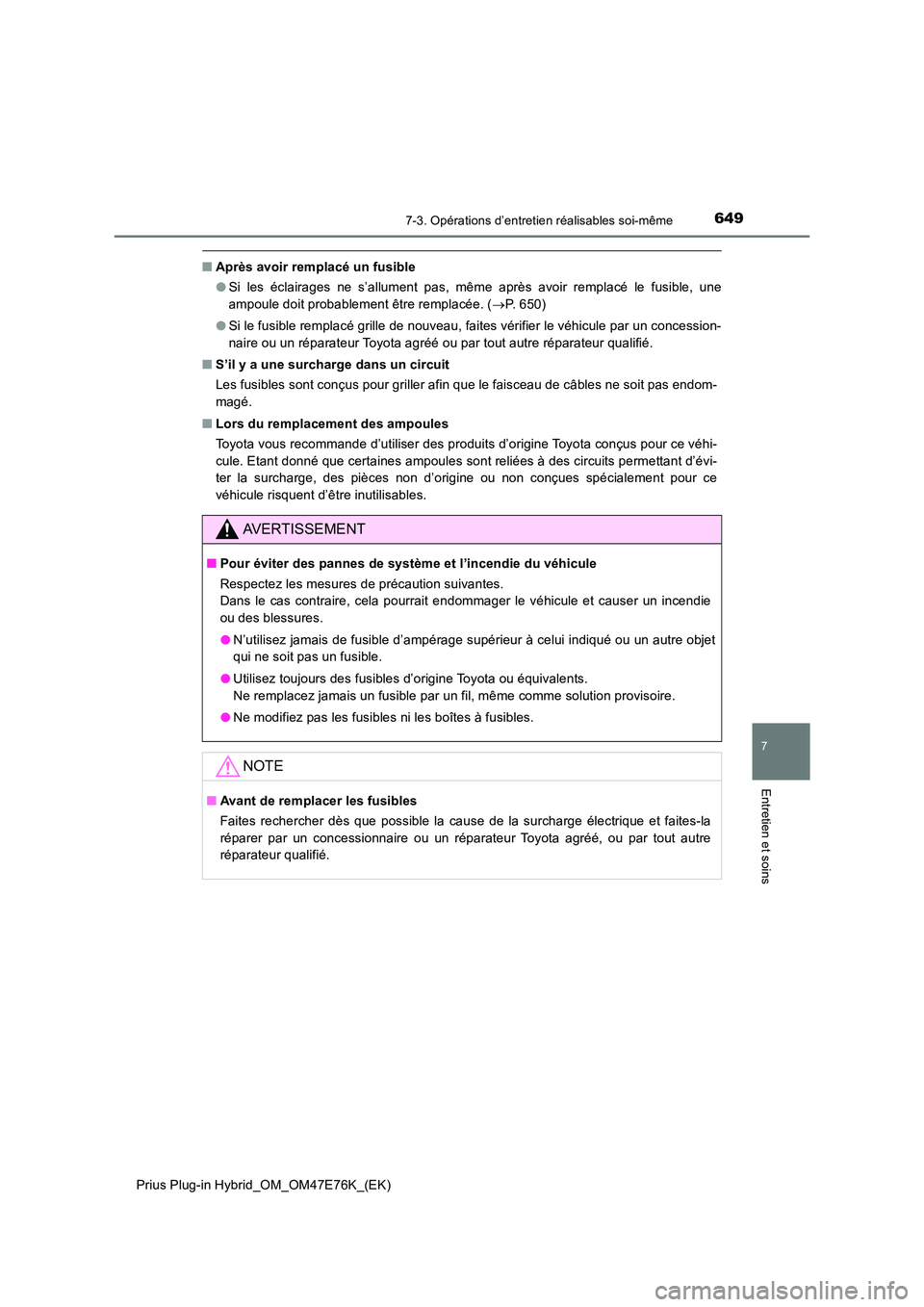

QAprès avoir remplacé un fusible
O Si les éclairages ne s’allument pas, même après avoir remplacé le fusible, une
ampoule doit probablement être remplacée. ( P. 650)
O Si le fusible remplacé grille de nouveau, faites vérifier le véhicule par un concession-
naire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
Q S’il y a une surcharge dans un circuit
Les fusibles sont conçus pour griller afin que le faisceau de câbles ne soit pas endom-
magé.
Q Lors du remplacement des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour ce véhi-
cule. Etant donné que certaines ampoules sont reliées à des circuits permettant d’évi-
ter la surcharge, des pièces non d’origine ou non conçues spécialement pour ce
véhicule risquent d’être inutilisables.
AVERTISSEMENT
Q Pour éviter des pannes de système et l’incendie du véhicule
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait endommager le véhicule et causer un incendie
ou des blessures.
O N’utilisez jamais de fusible d’ampérage supérieur à celui indiqué ou un autre objet
qui ne soit pas un fusible.
O Utilisez toujours des fusibles d’origine Toyota ou équivalents.
Ne remplacez jamais un fusible par un fil, même comme solution provisoire.
O Ne modifiez pas les fusibles ni les boîtes à fusibles.
NOTE
QAvant de remplacer les fusibles
Faites rechercher dès que possible la cause de la surcharge électrique et faites-la
réparer par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre
réparateur qualifié.

6507-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

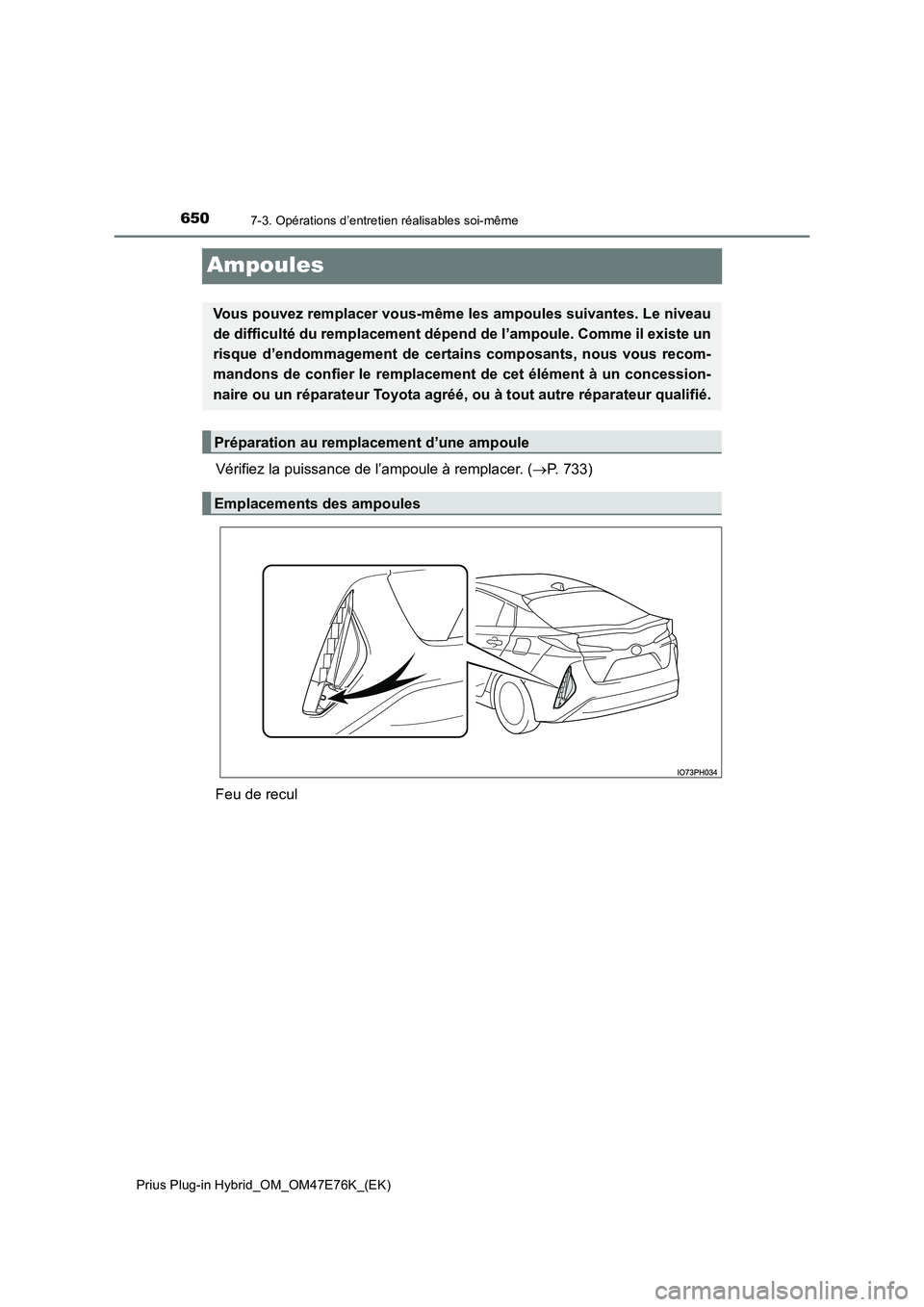

Ampoules
Vérifiez la puissance de l’ampoule à remplacer. (P. 733)
Feu de recul
Vous pouvez remplacer vous-même les ampoules suivantes. Le niveau
de difficulté du remplacement dépend de l’ampoule. Comme il existe un
risque d’endommagement de certain s composants, nous vous recom-
mandons de confier le remplacement de cet élément à un concession-
naire ou un réparateur Toyota agréé, ou à tout autre réparateur qualifié.
Préparation au remplacement d’une ampoule
Emplacements des ampoules

6517-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
7
Entretien et soins

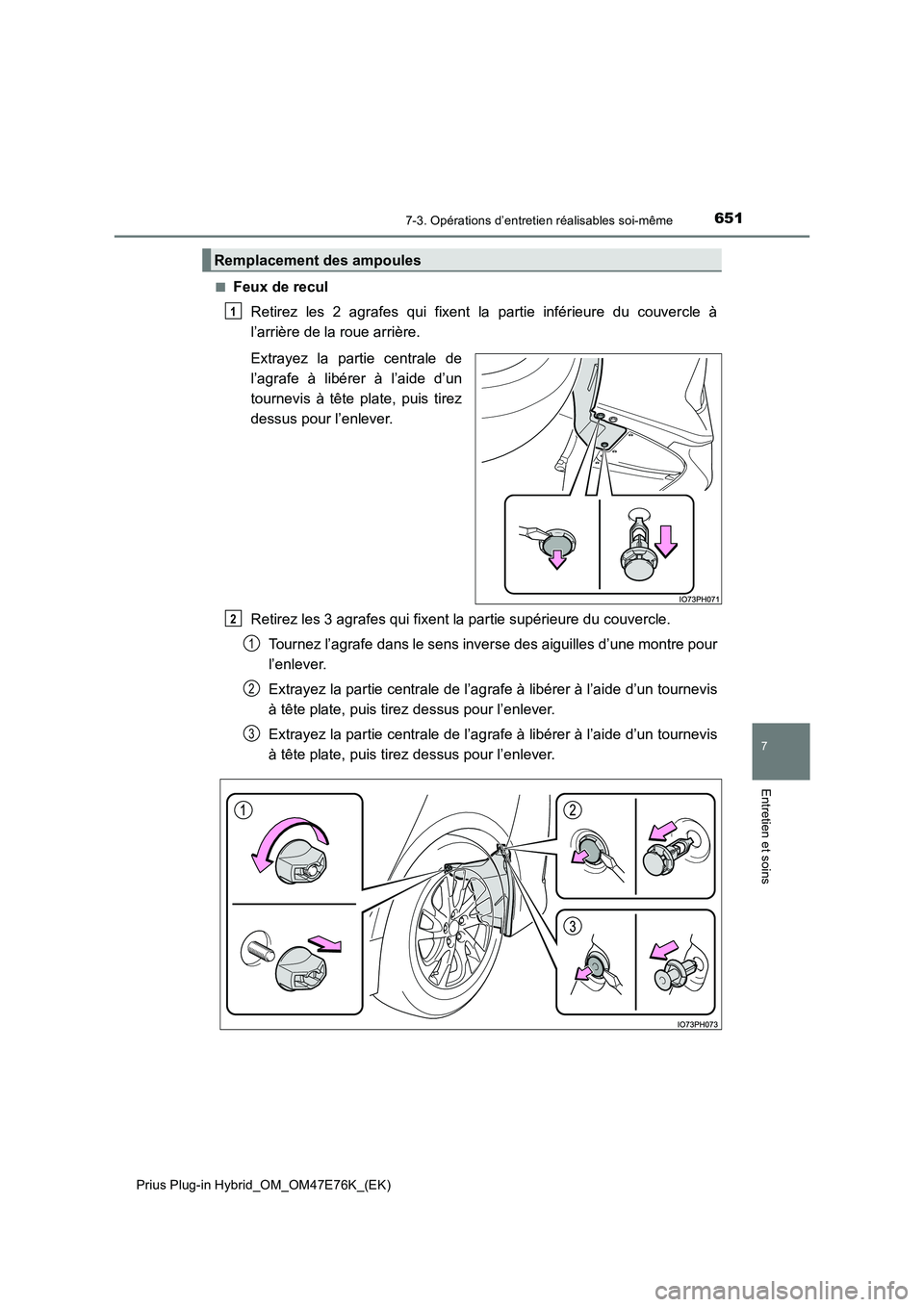

QFeux de recul
Retirez les 2 agrafes qui fixent la partie inférieure du couvercle à
l’arrière de la roue arrière.
Extrayez la partie centrale de
l’agrafe à libérer à l’aide d’un
tournevis à tête plate, puis tirez
dessus pour l’enlever.
Retirez les 3 agrafes qui fixent la partie supérieure du couvercle.
Tournez l’agrafe dans le sens inverse des aiguilles d’une montre pour
l’enlever.
Extrayez la partie centrale de l’agr afe à libérer à l’aide d’un tournevis
à tête plate, puis tirez dessus pour l’enlever.
Extrayez la partie centrale de l’agr afe à libérer à l’aide d’un tournevis
à tête plate, puis tirez dessus pour l’enlever.
Remplacement des ampoules
1
2
1
2
3

6527-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

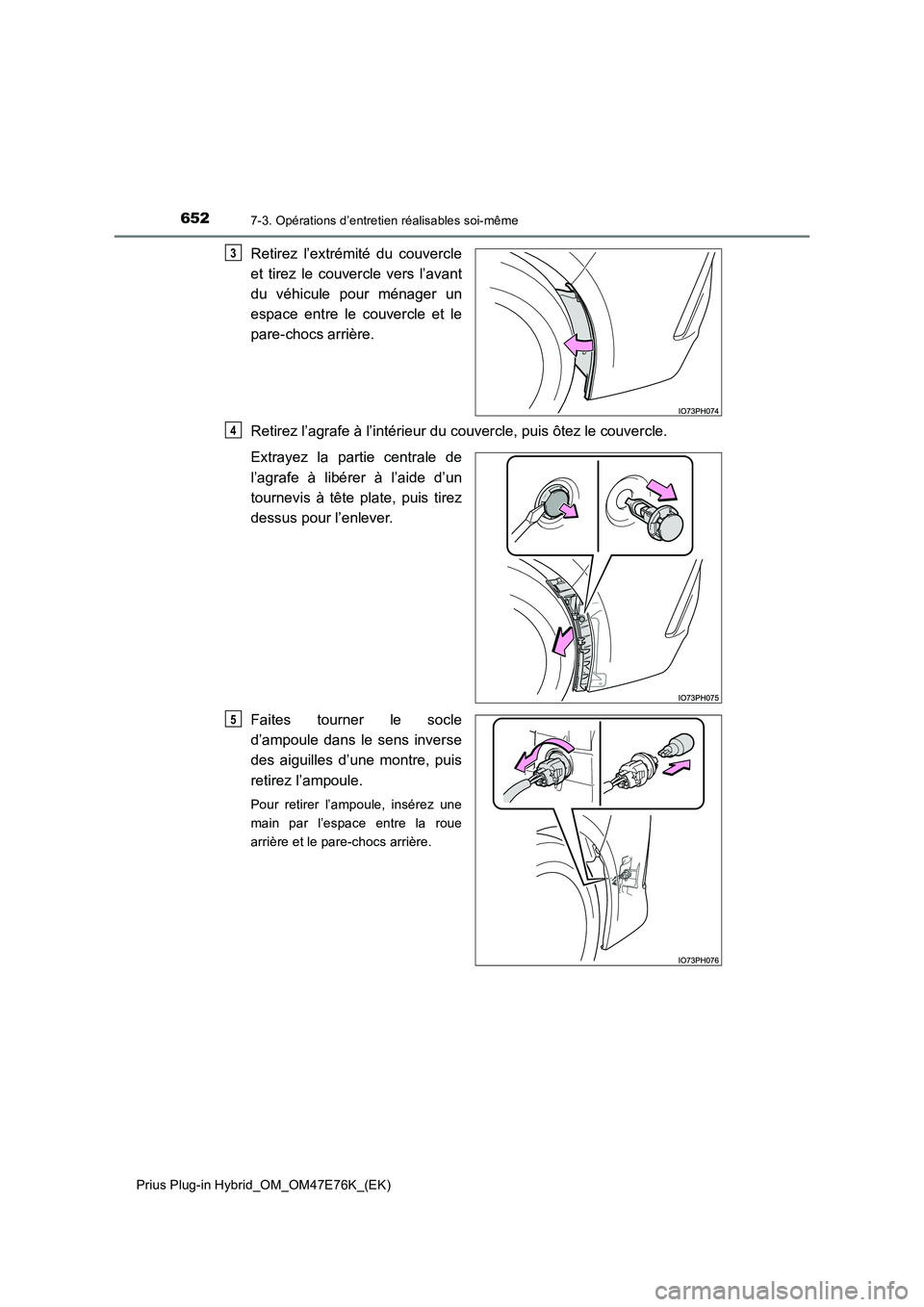

Retirez l’extrémité du couvercle
et tirez le couvercle vers l’avant
du véhicule pour ménager un
espace entre le couvercle et le
pare-chocs arrière.
Retirez l’agrafe à l’intérieur du couvercle, puis ôtez le couvercle.
Extrayez la partie centrale de
l’agrafe à libérer à l’aide d’un
tournevis à tête plate, puis tirez
dessus pour l’enlever.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre, puis
retirez l’ampoule.
Pour retirer l’ampoule, insérez une
main par l’espace entre la roue
arrière et le pare-chocs arrière.
3
4
5

6537-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
7
Entretien et soins

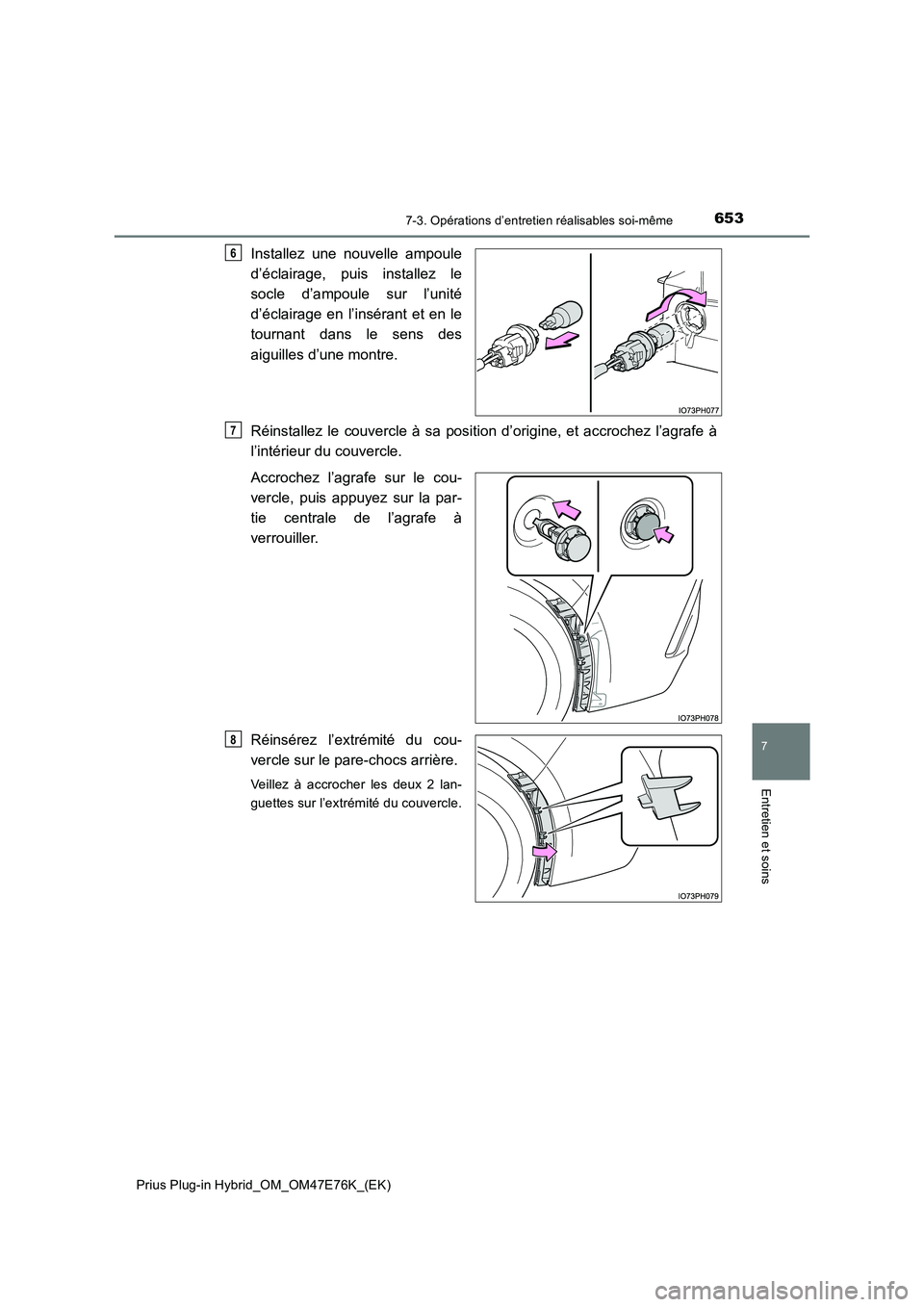

Installez une nouvelle ampoule
d’éclairage, puis installez le
socle d’ampoule sur l’unité
d’éclairage en l’insérant et en le
tournant dans le sens des
aiguilles d’une montre.
Réinstallez le couvercle à sa position d’origine, et accrochez l’agrafe à
l’intérieur du couvercle.
Accrochez l’agrafe sur le cou-
vercle, puis appuyez sur la par-
tie centrale de l’agrafe à
verrouiller.
Réinsérez l’extrémité du cou-
vercle sur le pare-chocs arrière.
Veillez à accrocher les deux 2 lan-
guettes sur l’extrémité du couvercle.
6
7
8

6547-3. Opérations d’entretien réalisables soi-même
Prius Plug-in Hybrid_OM_OM47E76K_(EK)

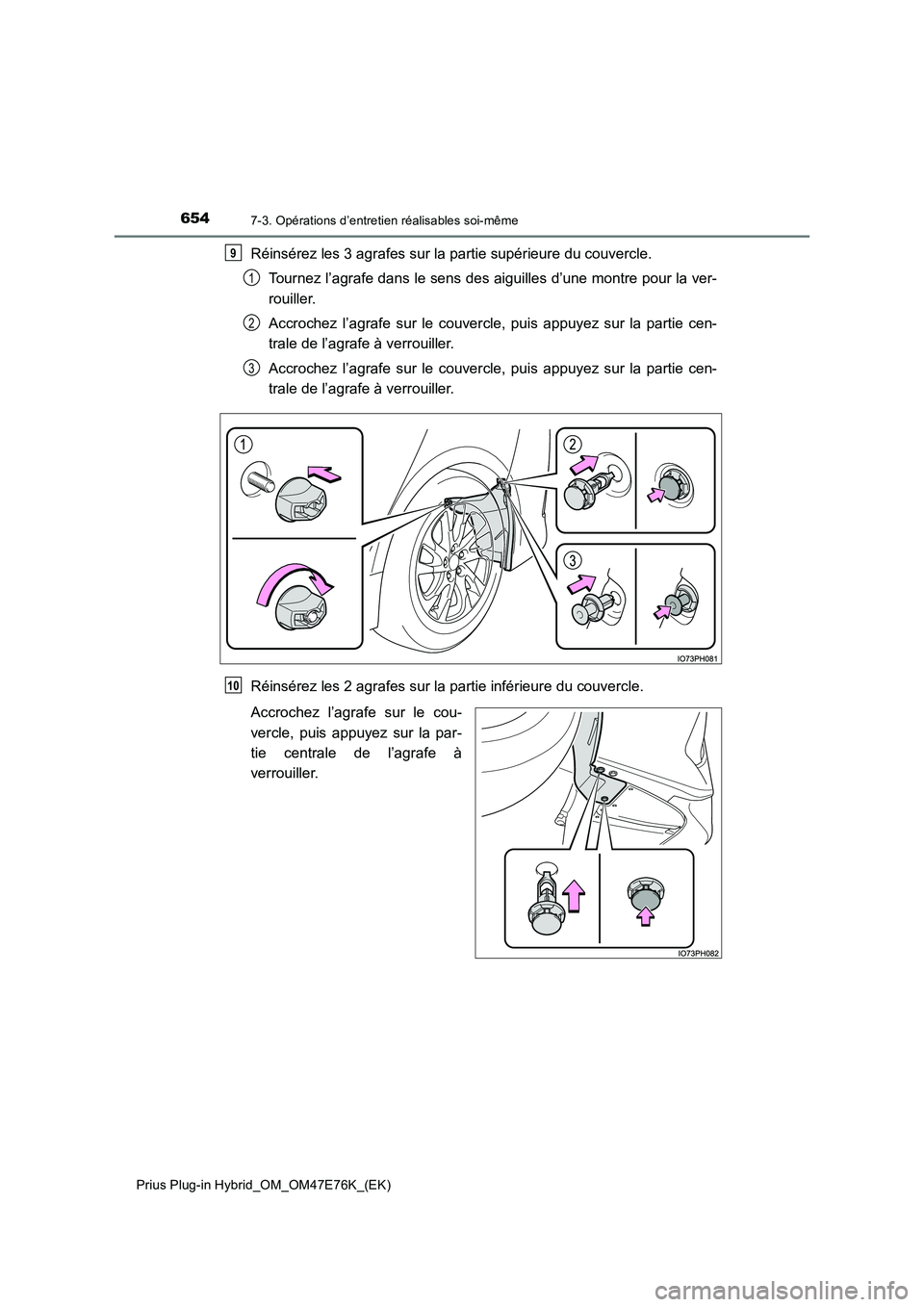

Réinsérez les 3 agrafes sur la partie supérieure du couvercle.
Tournez l’agrafe dans le sens des aiguilles d’une montre pour la ver-
rouiller.
Accrochez l’agrafe sur le couvercle, puis appuyez sur la partie cen-
trale de l’agrafe à verrouiller.
Accrochez l’agrafe sur le couvercle, puis appuyez sur la partie cen-
trale de l’agrafe à verrouiller.
Réinsérez les 2 agrafes sur la partie inférieure du couvercle.
Accrochez l’agrafe sur le cou-
vercle, puis appuyez sur la par-
tie centrale de l’agrafe à
verrouiller.
9
1
2
3
10
