2022 TOYOTA PRIUS PLUG-IN HYBRID traction control

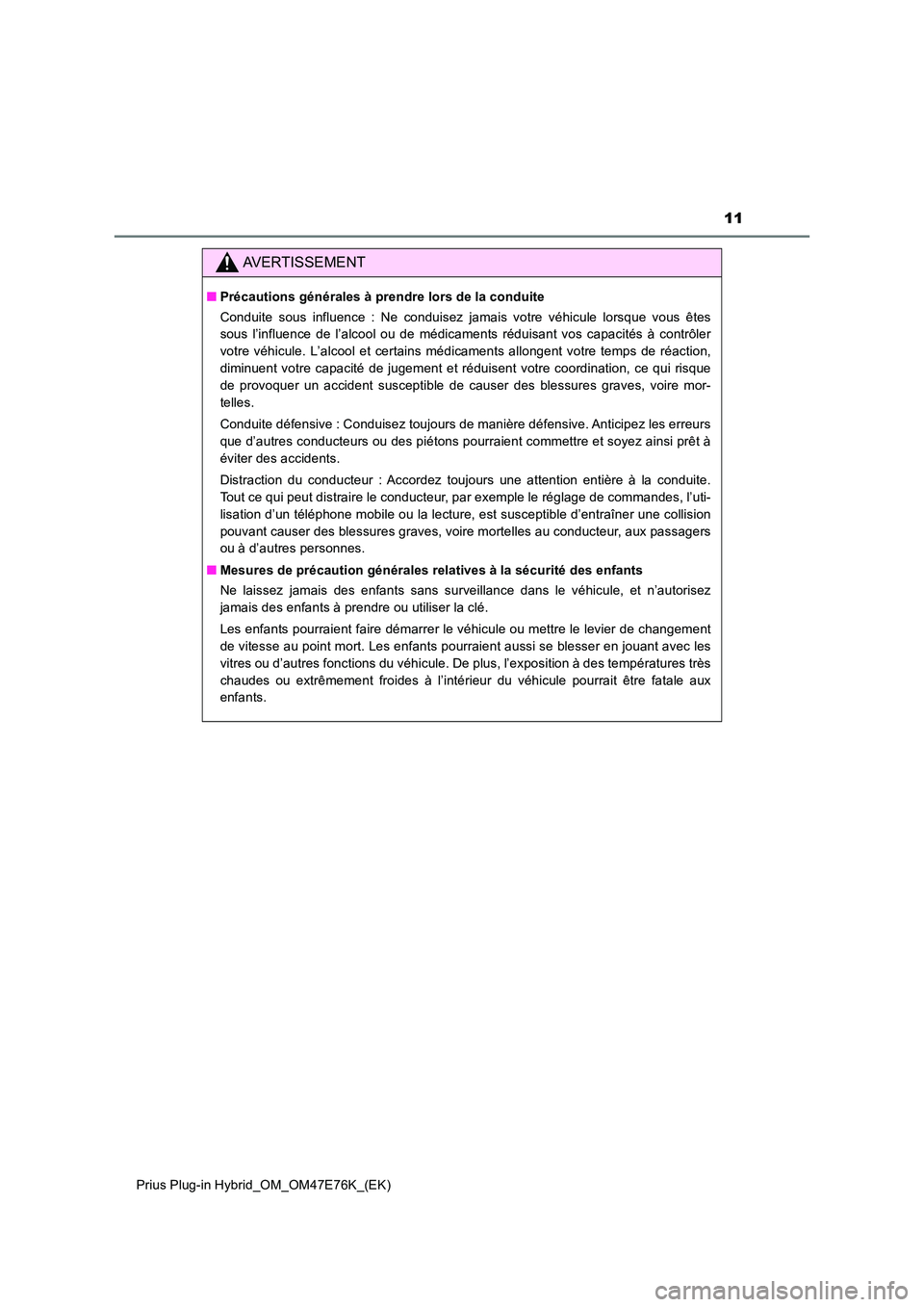

11
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
AVERTISSEMENT
QPrécautions générales à prendre lors de la conduite
Conduite sous influence : Ne conduisez jamais votre véhicule lorsque vous êtes
sous l’influence de l’alcool ou de médicaments réduisant vos capacités à contrôler
votre véhicule. L’alcool et certains médicaments allongent votre temps de réaction,
diminuent votre capacité de jugement et réduisent votre coordination, ce qui risque
de provoquer un accident susceptible de causer des blessures graves, voire mor-
telles.
Conduite défensive : Conduisez toujours de manière défensive. Anticipez les erreurs
que d’autres conducteurs ou des piétons pourraient commettre et soyez ainsi prêt à
éviter des accidents.
Distraction du conducteur : Accordez toujours une attention entière à la conduite.
Tout ce qui peut distraire le conducteur, par exemple le réglage de commandes, l’uti-
lisation d’un téléphone mobile ou la lecture, est susceptible d’entraîner une collision
pouvant causer des blessures graves, voire mortelles au conducteur, aux passagers
ou à d’autres personnes.
Q Mesures de précaution générales relatives à la sécurité des enfants
Ne laissez jamais des enfants sans surveillance dans le véhicule, et n’autorisez
jamais des enfants à prendre ou utiliser la clé.
Les enfants pourraient faire démarrer le véhicule ou mettre le levier de changement
de vitesse au point mort. Les enfants pourraient aussi se blesser en jouant avec les
vitres ou d’autres fonctions du véhicule. De plus, l’exposition à des températures très
chaudes ou extrêmement froides à l’intérieur du véhicule pourrait être fatale aux
enfants.

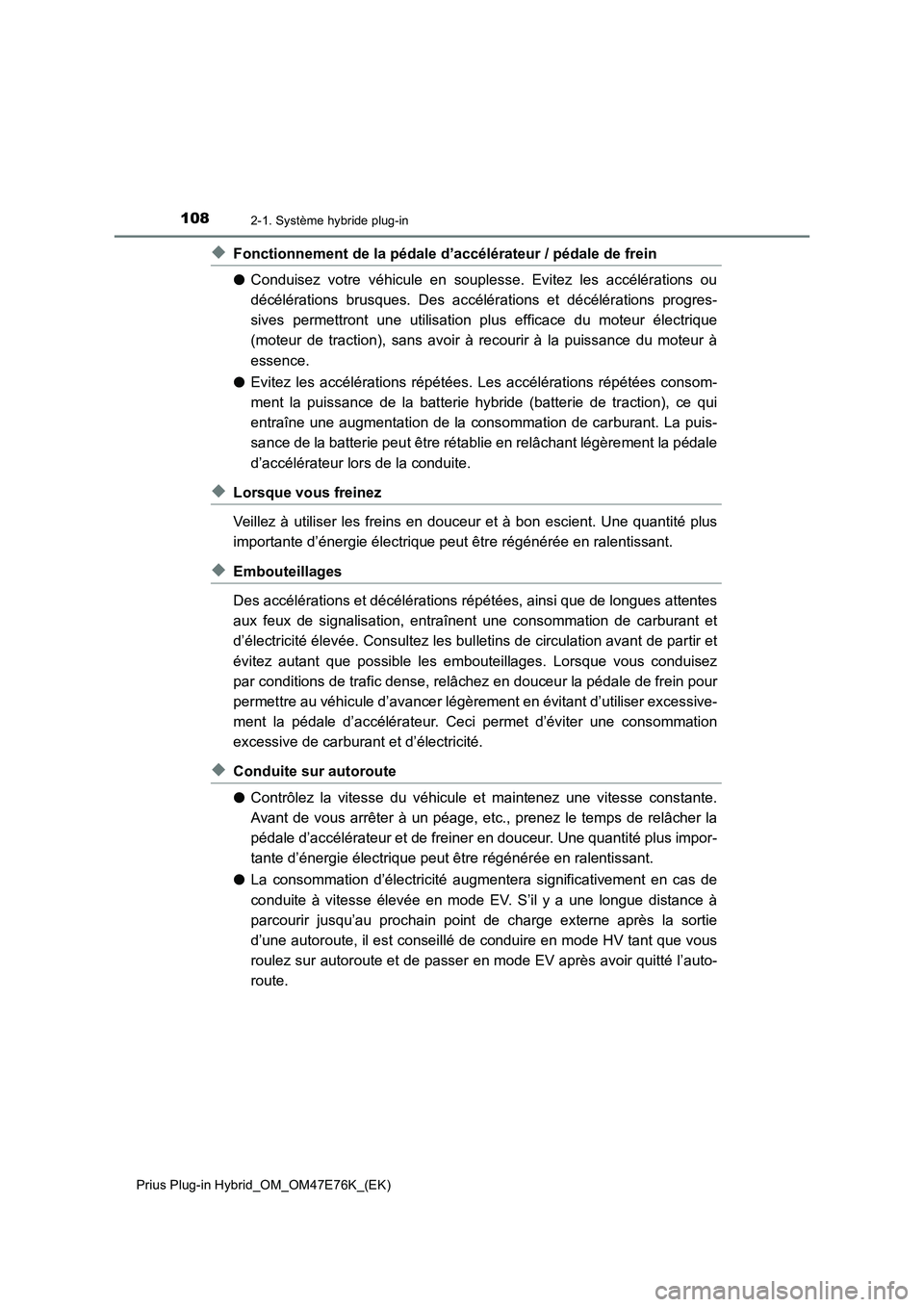

1082-1. Système hybride plug-in
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
XFonctionnement de la pédale d’accélérateur / pédale de frein
OConduisez votre véhicule en souplesse. Evitez les accélérations ou
décélérations brusques. Des accélérations et décélérations progres-
sives permettront une utilisation plus efficace du moteur électrique
(moteur de traction), sans avoir à recourir à la puissance du moteur à
essence.
OEvitez les accélérations répétées. Les accélérations répétées consom-
ment la puissance de la batterie hybride (batterie de traction), ce qui
entraîne une augmentation de la consommation de carburant. La puis-
sance de la batterie peut être rétablie en relâchant légèrement la pédale
d’accélérateur lors de la conduite.
XLorsque vous freinez
Veillez à utiliser les freins en douceur et à bon escient. Une quantité plus
importante d’énergie électrique peut être régénérée en ralentissant.
XEmbouteillages
Des accélérations et décélérations répétées, ainsi que de longues attentes
aux feux de signalisation, entraînent une consommation de carburant et
d’électricité élevée. Consultez les bulletins de circulation avant de partir et
évitez autant que possible les embouteillages. Lorsque vous conduisez
par conditions de trafic dense, relâchez en douceur la pédale de frein pour
permettre au véhicule d’avancer légèrement en évitant d’utiliser excessive-
ment la pédale d’accélérateur. Ceci permet d’éviter une consommation
excessive de carburant et d’électricité.
XConduite sur autoroute
OContrôlez la vitesse du véhicule et maintenez une vitesse constante.
Avant de vous arrêter à un péage, etc., prenez le temps de relâcher la
pédale d’accélérateur et de freiner en douceur. Une quantité plus impor-
tante d’énergie électrique peut être régénérée en ralentissant.
OLa consommation d’électricité augmentera significativement en cas de
conduite à vitesse élevée en mode EV. S’il y a une longue distance à
parcourir jusqu’au prochain point de charge externe après la sortie
d’une autoroute, il est conseillé de conduire en mode HV tant que vous
roulez sur autoroute et de passer en mode EV après avoir quitté l’auto-
route.

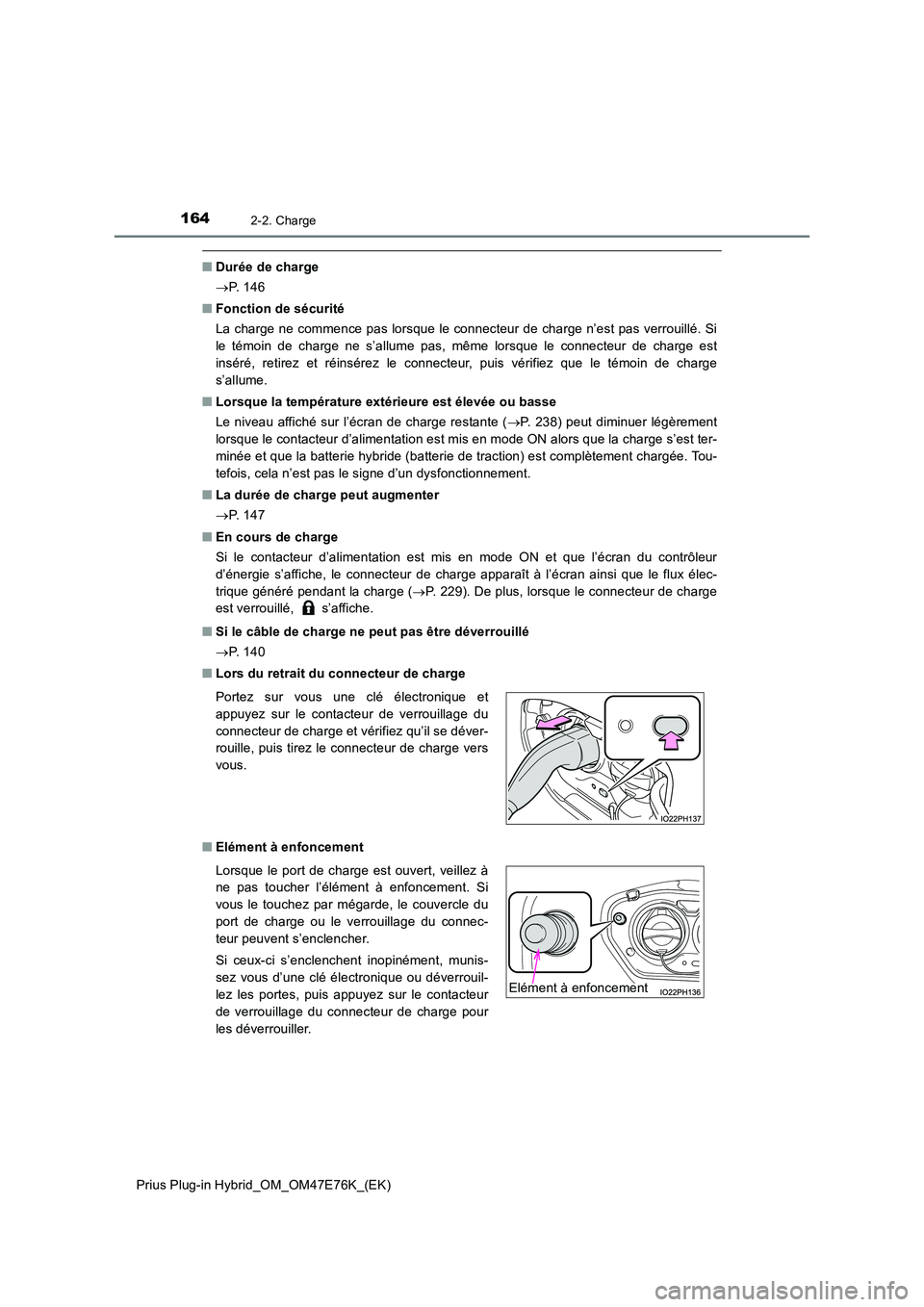

1642-2. Charge
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
QDurée de charge
 P. 1 4 6
Q Fonction de sécurité
La charge ne commence pas lorsque le connecteur de charge n’est pas verrouillé. Si
le témoin de charge ne s’allume pas, même lorsque le connecteur de charge est
inséré, retirez et réinsérez le connecteur, puis vérifiez que le témoin de charge
s’allume.
Q Lorsque la température extérieure est élevée ou basse
Le niveau affiché sur l’écran de charge restante ( P. 238) peut diminuer légèrement
lorsque le contacteur d’alimentation est mis en mode ON alors que la charge s’est ter-
minée et que la batterie hybride (batterie de traction) est complètement chargée. Tou-
tefois, cela n’est pas le signe d’un dysfonctionnement.
Q La durée de charge peut augmenter
 P. 1 4 7
Q En cours de charge
Si le contacteur d’alimentation est mis en mode ON et que l’écran du contrôleur
d’énergie s’affiche, le connecteur de charge apparaît à l’écran ainsi que le flux élec-
trique généré pendant la charge ( P. 229). De plus, lorsque le connecteur de charge
est verrouillé, s’affiche.
Q Si le câble de charge ne peut pas être déverrouillé
 P. 1 4 0
Q Lors du retrait du connecteur de charge
Q Elément à enfoncement
Portez sur vous une clé électronique et
appuyez sur le contacteur de verrouillage du
connecteur de charge et vérifiez qu’il se déver-
rouille, puis tirez le connecteur de charge vers
vous.
Lorsque le port de charge est ouvert, veillez à
ne pas toucher l’élément à enfoncement. Si
vous le touchez par mégarde, le couvercle du
port de charge ou le verrouillage du connec-
teur peuvent s’enclencher.
Si ceux-ci s’enclenchent inopinément, munis-
sez vous d’une clé électronique ou déverrouil-
lez les portes, puis appuyez sur le contacteur
de verrouillage du connecteur de charge pour
les déverrouiller.
Elément à enfoncement

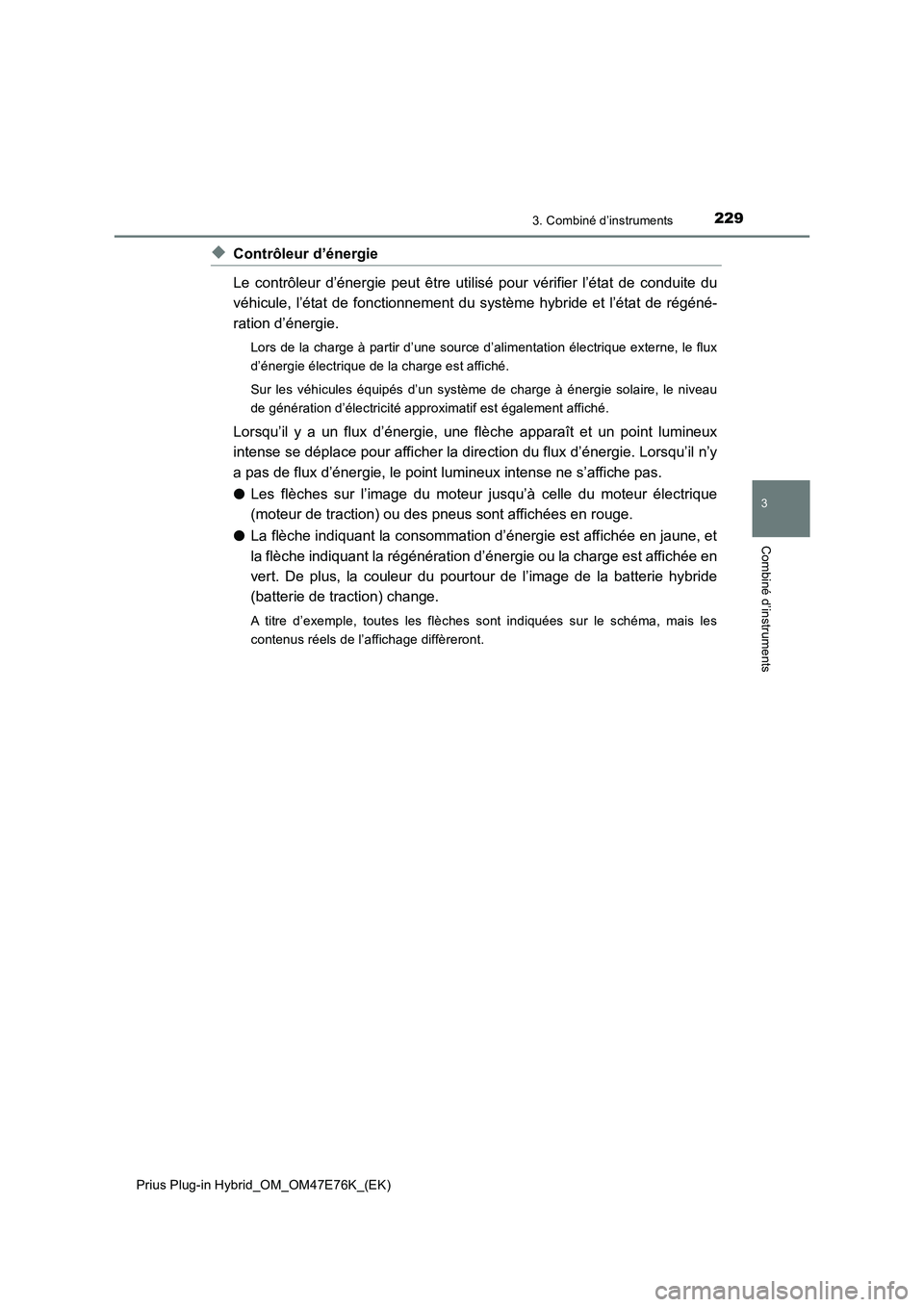

2293. Combiné d’instruments
3
Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
XContrôleur d’énergie
Le contrôleur d’énergie peut être utilisé pour vérifier l’état de conduite du
véhicule, l’état de fonctionnement du système hybride et l’état de régéné-
ration d’énergie.
Lors de la charge à partir d’une source d’alimentation électrique externe, le flux
d’énergie électrique de la charge est affiché.
Sur les véhicules équipés d’un système de charge à énergie solaire, le niveau
de génération d’électricité approximatif est également affiché.
Lorsqu’il y a un flux d’énergie, une flèche apparaît et un point lumineux
intense se déplace pour afficher la direction du flux d’énergie. Lorsqu’il n’y
a pas de flux d’énergie, le point lumineux intense ne s’affiche pas.
OLes flèches sur l’image du moteur jusqu’à celle du moteur électrique
(moteur de traction) ou des pneus sont affichées en rouge.
OLa flèche indiquant la consommation d’énergie est affichée en jaune, et
la flèche indiquant la régénération d’énergie ou la charge est affichée en
vert. De plus, la couleur du pourtour de l’image de la batterie hybride
(batterie de traction) change.
A titre d’exemple, toutes les flèches sont indiquées sur le schéma, mais les
contenus réels de l’affichage diffèreront.

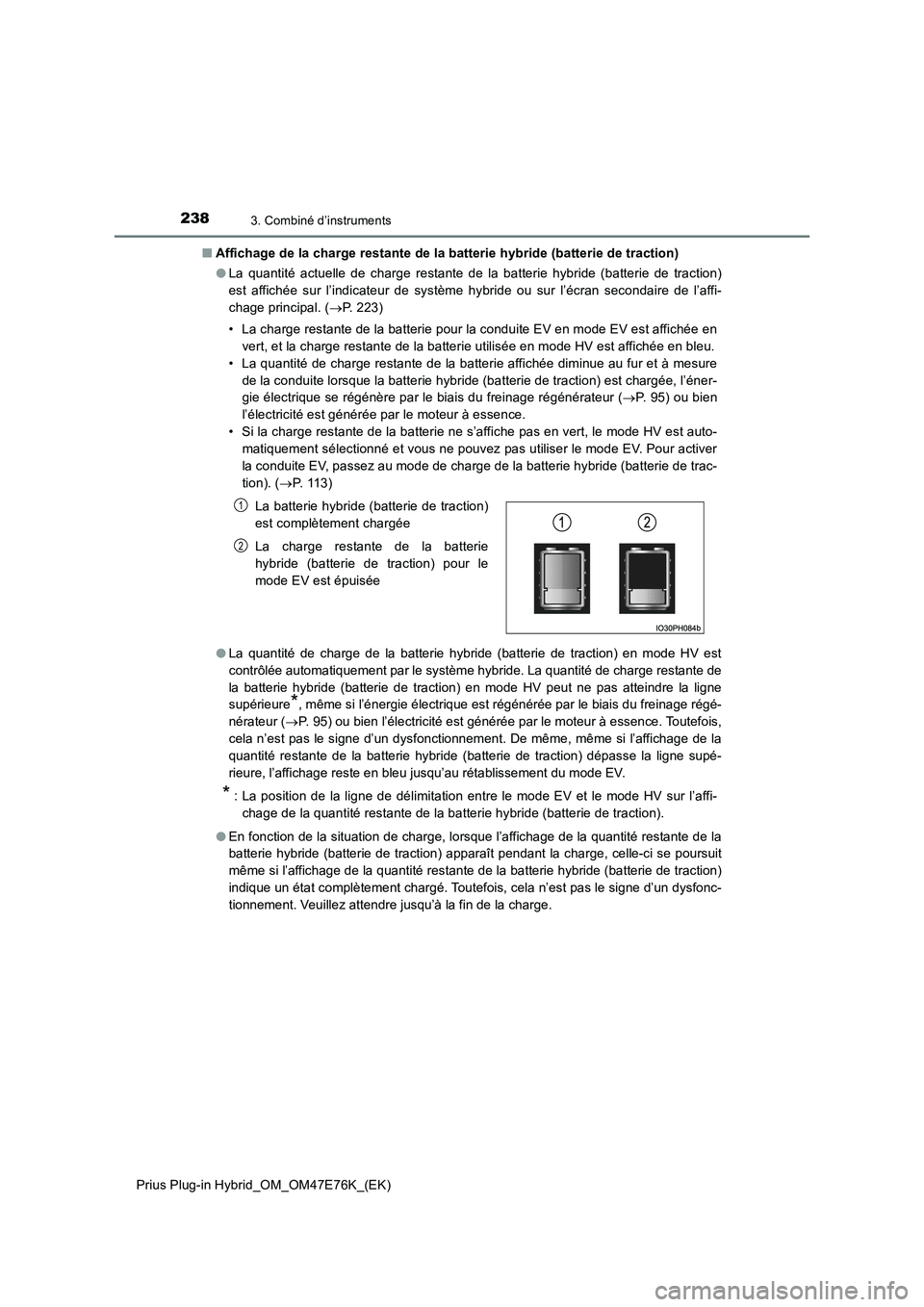

2383. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)QAffichage de la charge restante de la batterie hybride (batterie de traction)
OLa quantité actuelle de charge restante de la batterie hybride (batterie de traction)
est affichée sur l’indicateur de système hybride ou sur l’écran secondaire de l’affi-
chage principal. (P. 223)
• La charge restante de la batterie pour la conduite EV en mode EV est affichée en
vert, et la charge restante de la batterie utilisée en mode HV est affichée en bleu.
• La quantité de charge restante de la batterie affichée diminue au fur et à mesure
de la conduite lorsque la batterie hybride (batterie de traction) est chargée, l’éner-
gie électrique se régénère par le biais du freinage régénérateur (P. 95) ou bien
l’électricité est générée par le moteur à essence.
• Si la charge restante de la batterie ne s’affiche pas en vert, le mode HV est auto-
matiquement sélectionné et vous ne pouvez pas utiliser le mode EV. Pour activer
la conduite EV, passez au mode de charge de la batterie hybride (batterie de trac-
tion). (P. 1 1 3 )
OLa quantité de charge de la batterie hybride (batterie de traction) en mode HV est
contrôlée automatiquement par le système hybride. La quantité de charge restante de
la batterie hybride (batterie de traction) en mode HV peut ne pas atteindre la ligne
supérieure
*, même si l’énergie électrique est régénérée par le biais du freinage régé-
nérateur (P. 95) ou bien l’électricité est générée par le moteur à essence. Toutefois,
cela n’est pas le signe d’un dysfonctionnement. De même, même si l’affichage de la
quantité restante de la batterie hybride (batterie de traction) dépasse la ligne supé-
rieure, l’affichage reste en bleu jusqu’au rétablissement du mode EV.
*: La position de la ligne de délimitation entre le mode EV et le mode HV sur l’affi-
chage de la quantité restante de la batterie hybride (batterie de traction).
OEn fonction de la situation de charge, lorsque l’affichage de la quantité restante de la
batterie hybride (batterie de traction) apparaît pendant la charge, celle-ci se poursuit
même si l’affichage de la quantité restante de la batterie hybride (batterie de traction)
indique un état complètement chargé. Toutefois, cela n’est pas le signe d’un dysfonc-
tionnement. Veuillez attendre jusqu’à la fin de la charge.La batterie hybride (batterie de traction)
est complètement chargée
La charge restante de la batterie
hybride (batterie de traction) pour le
mode EV est épuisée
1
2

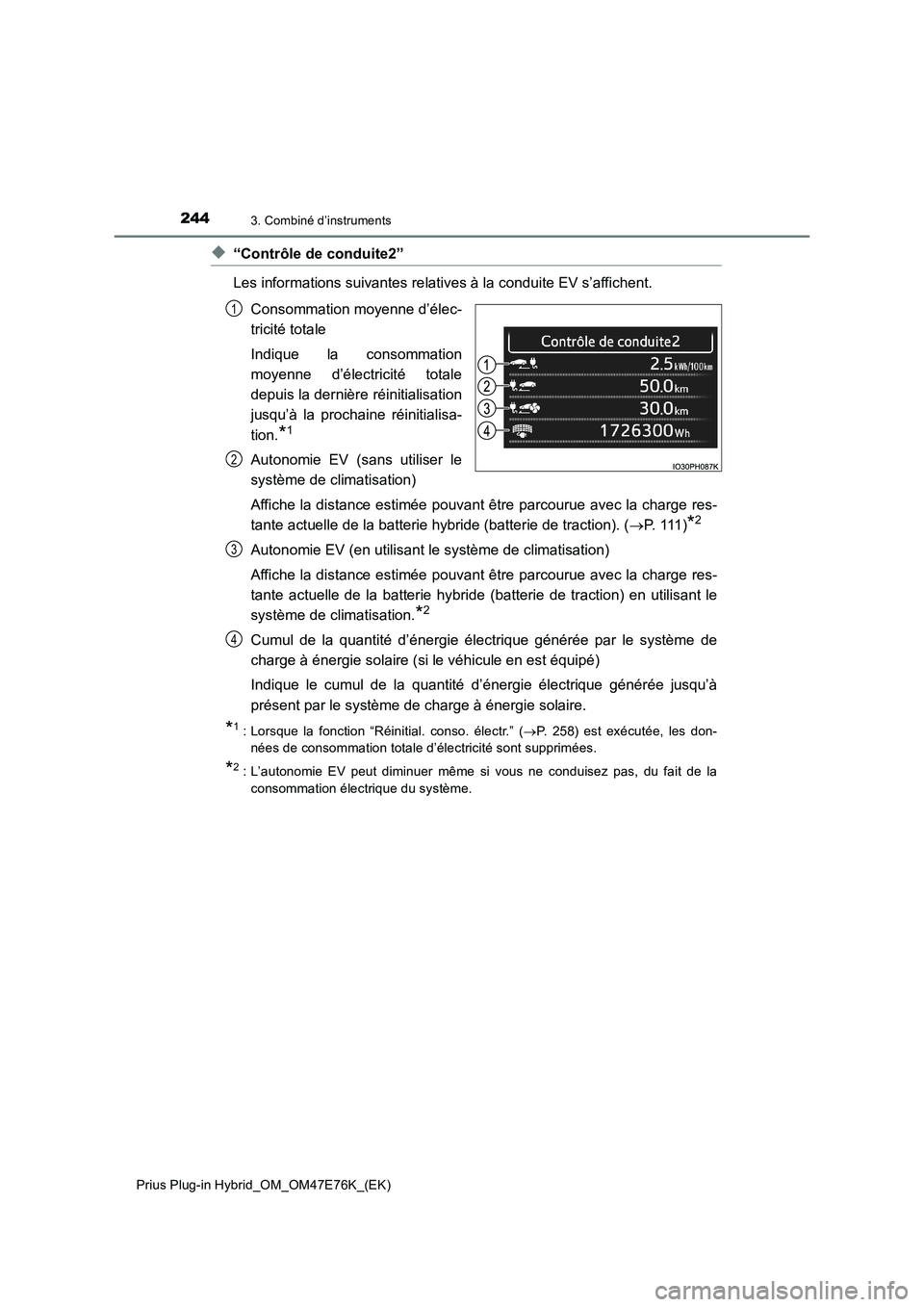

2443. Combiné d’instruments
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
X“Contrôle de conduite2”
Les informations suivantes relatives à la conduite EV s’affichent.
Consommation moyenne d’élec-
tricité totale
Indique la consommation
moyenne d’électricité totale
depuis la dernière réinitialisation
jusqu’à la prochaine réinitialisa-
tion.
*1
Autonomie EV (sans utiliser le
système de climatisation)
Affiche la distance estimée pouvant être parcourue avec la charge res-
tante actuelle de la batterie hybride (batterie de traction). (P. 111 )
*2
Autonomie EV (en utilisant le système de climatisation)
Affiche la distance estimée pouvant être parcourue avec la charge res-
tante actuelle de la batterie hybride (batterie de traction) en utilisant le
système de climatisation.
*2
Cumul de la quantité d’énergie électrique générée par le système de
charge à énergie solaire (si le véhicule en est équipé)
Indique le cumul de la quantité d’énergie électrique générée jusqu’à
présent par le système de charge à énergie solaire.
*1: Lorsque la fonction “Réinitial. conso. électr.” (P. 258) est exécutée, les don-
nées de consommation totale d’électricité sont supprimées.
*2: L’autonomie EV peut diminuer même si vous ne conduisez pas, du fait de la
consommation électrique du système.
1
2
3
4

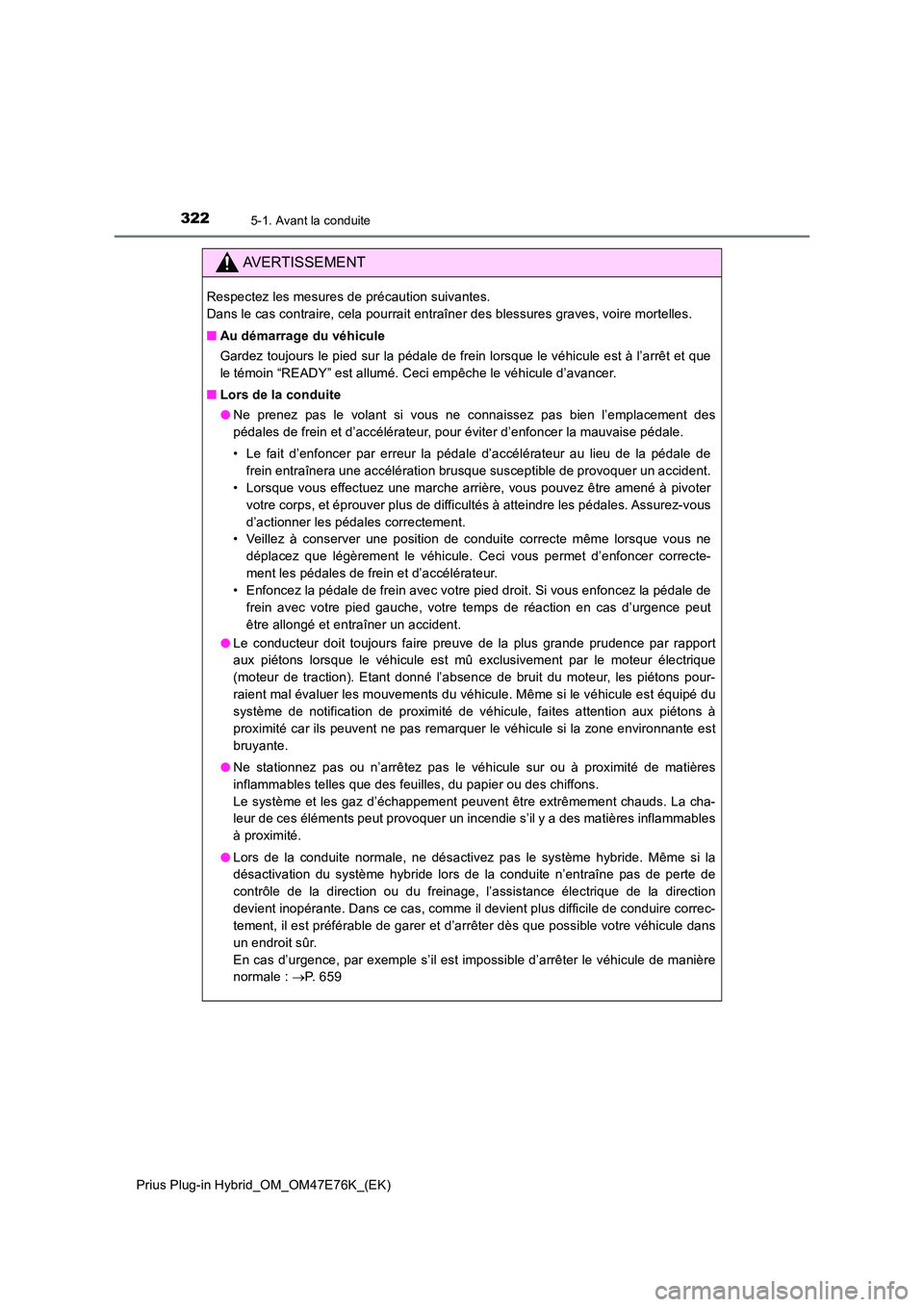

3225-1. Avant la conduite
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
AVERTISSEMENT
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait entraîner des blessures graves, voire mortelles.
Q Au démarrage du véhicule
Gardez toujours le pied sur la pédale de frein lorsque le véhicule est à l’arrêt et que
le témoin “READY” est allumé. Ceci empêche le véhicule d’avancer.
Q Lors de la conduite
O Ne prenez pas le volant si vous ne connaissez pas bien l’emplacement des
pédales de frein et d’accélérateur, pour éviter d’enfoncer la mauvaise pédale.
• Le fait d’enfoncer par erreur la pédale d’accélérateur au lieu de la pédale de
frein entraînera une accélération brusque susceptible de provoquer un accident.
• Lorsque vous effectuez une marche arrière, vous pouvez être amené à pivoter
votre corps, et éprouver plus de difficultés à atteindre les pédales. Assurez-vous
d’actionner les pédales correctement.
• Veillez à conserver une position de conduite correcte même lorsque vous ne
déplacez que légèrement le véhicule. Ceci vous permet d’enfoncer correcte-
ment les pédales de frein et d’accélérateur.
• Enfoncez la pédale de frein avec votre pied droit. Si vous enfoncez la pédale de
frein avec votre pied gauche, votre temps de réaction en cas d’urgence peut
être allongé et entraîner un accident.
O Le conducteur doit toujours faire preuve de la plus grande prudence par rapport
aux piétons lorsque le véhicule est mû exclusivement par le moteur électrique
(moteur de traction). Etant donné l’absence de bruit du moteur, les piétons pour-
raient mal évaluer les mouvements du véhicule. Même si le véhicule est équipé du
système de notification de proximité de véhicule, faites attention aux piétons à
proximité car ils peuvent ne pas remarquer le véhicule si la zone environnante est
bruyante.
O Ne stationnez pas ou n’arrêtez pas le véhicule sur ou à proximité de matières
inflammables telles que des feuilles, du papier ou des chiffons.
Le système et les gaz d’échappement peuvent être extrêmement chauds. La cha-
leur de ces éléments peut provoquer un incendie s’il y a des matières inflammables
à proximité.
O Lors de la conduite normale, ne désactivez pas le système hybride. Même si la
désactivation du système hybride lors de la conduite n’entraîne pas de perte de
contrôle de la direction ou du freinage, l’assistance électrique de la direction
devient inopérante. Dans ce cas, comme il devient plus difficile de conduire correc-
tement, il est préférable de garer et d’arrêter dès que possible votre véhicule dans
un endroit sûr.
En cas d’urgence, par exemple s’il est impossible d’arrêter le véhicule de manière
normale : P. 6 5 9

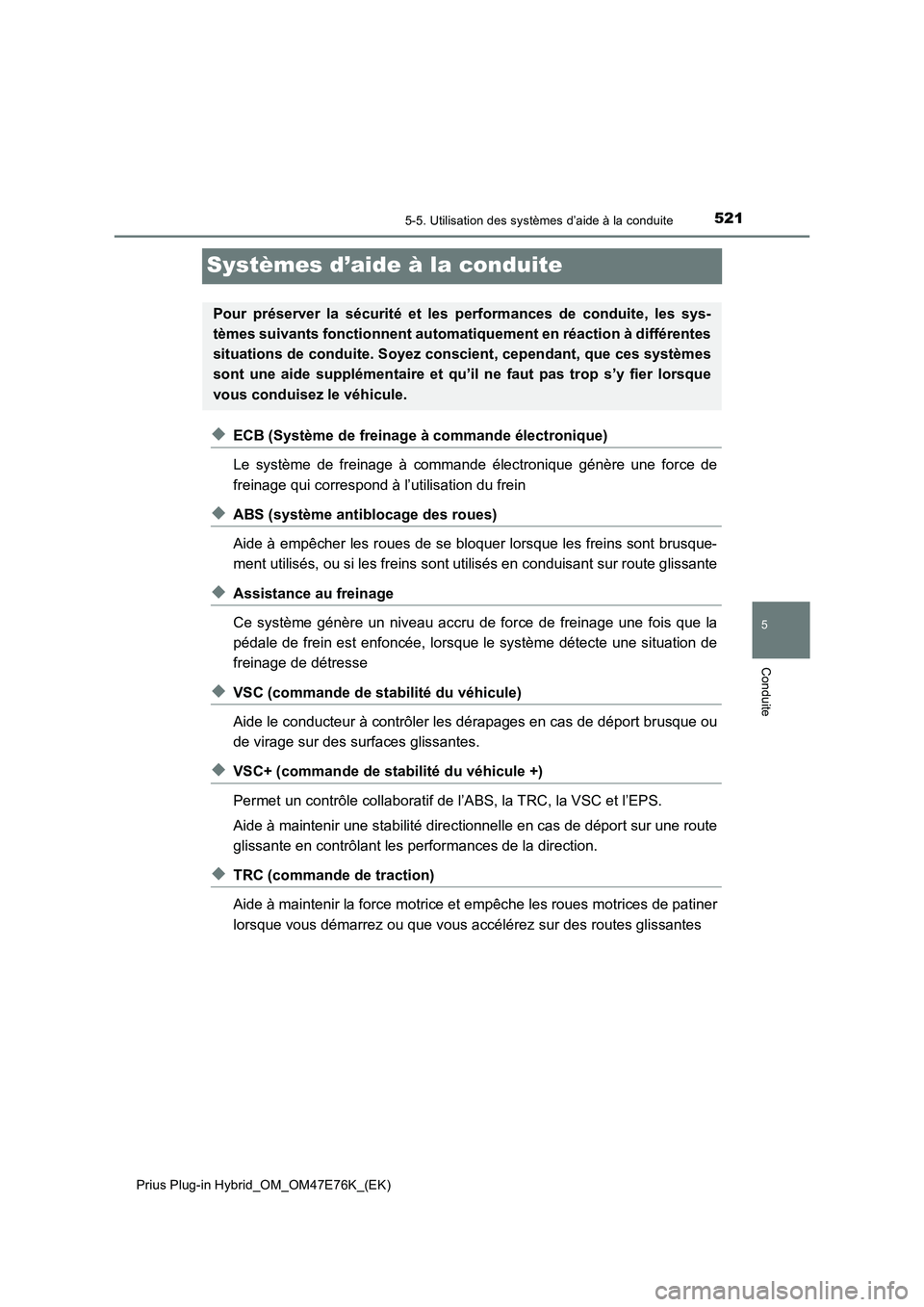

5215-5. Utilisation des systèmes d’aide à la conduite
Prius Plug-in Hybrid_OM_OM47E76K_(EK)
5
Conduite
Systèmes d’aide à la conduite
XECB (Système de freinage à commande électronique)
Le système de freinage à commande électronique génère une force de
freinage qui correspond à l’utilisation du frein
XABS (système antiblocage des roues)
Aide à empêcher les roues de se bloquer lorsque les freins sont brusque-
ment utilisés, ou si les freins sont utilisés en conduisant sur route glissante
XAssistance au freinage
Ce système génère un niveau accru de force de freinage une fois que la
pédale de frein est enfoncée, lorsque le système détecte une situation de
freinage de détresse
XVSC (commande de stabilité du véhicule)
Aide le conducteur à contrôler les dérapages en cas de déport brusque ou
de virage sur des surfaces glissantes.
XVSC+ (commande de stabilité du véhicule +)
Permet un contrôle collaboratif de l’ABS, la TRC, la VSC et l’EPS.
Aide à maintenir une stabilité directionnelle en cas de déport sur une route
glissante en contrôlant les performances de la direction.
XTRC (commande de traction)
Aide à maintenir la force motrice et empêche les roues motrices de patiner
lorsque vous démarrez ou que vous accélérez sur des routes glissantes
Pour préserver la sécurité et les performances de conduite, les sys-
tèmes suivants fonctionnent automatiquement en réaction à différentes
situations de conduite. Soyez conscient, cependant, que ces systèmes
sont une aide supplémentaire et qu’il ne faut pas trop s’y fier lorsque
vous conduisez le véhicule.
