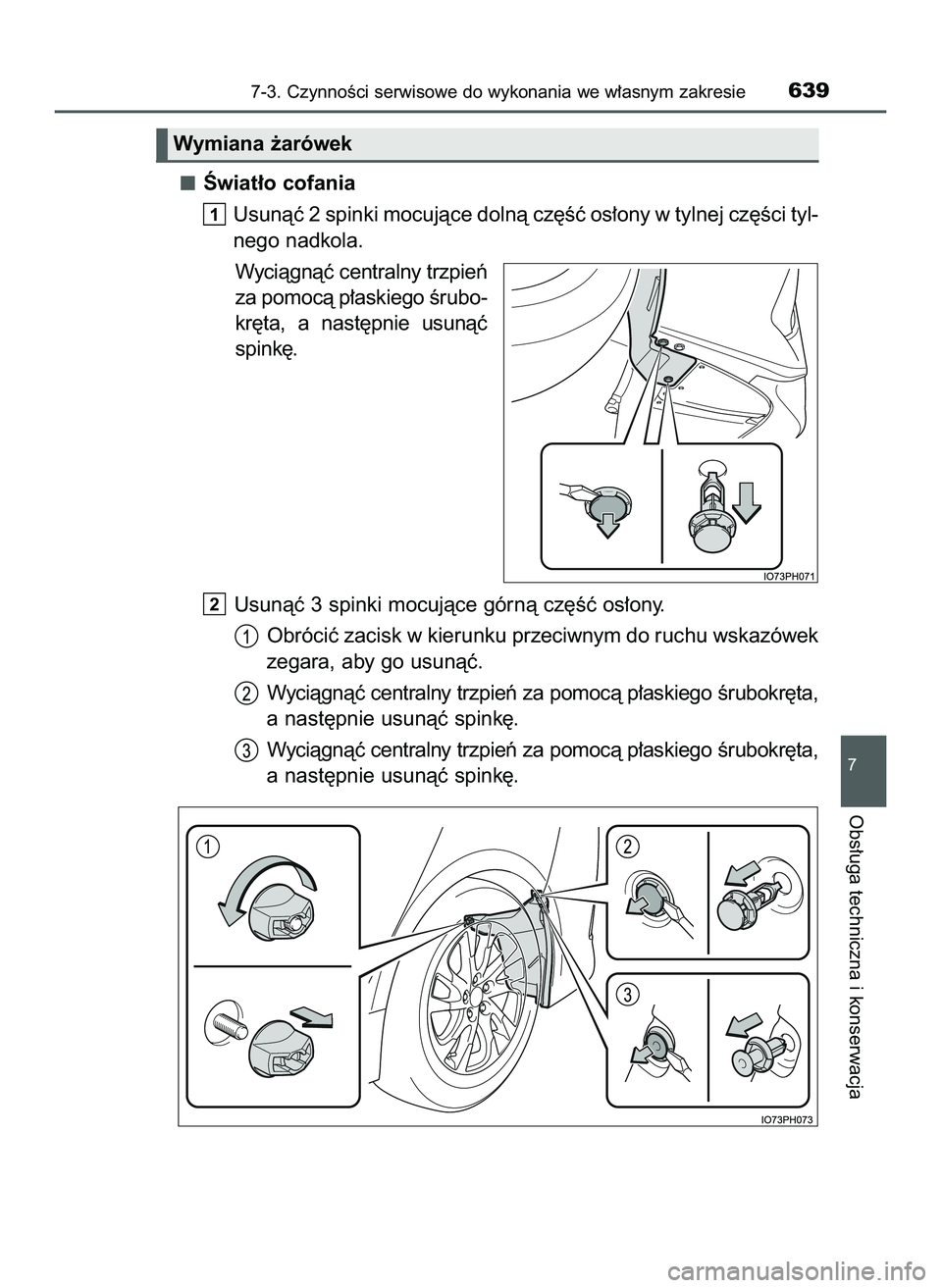

Âwiat∏o cofania
Usunàç 2 spinki mocujàce dolnà cz´Êç os∏ony w tylnej cz´Êci tyl-
nego nadkola.
Wyciàgnàç centralny trzpieƒ
za pomocà p∏askiego Êrubo-
kr´ta, a nast´pnie usunàç
spink´.
Usunàç 3 spinki mocujàce górnà cz´Êç os∏ony.
Obróciç zacisk w kierunku przeciwnym do ruchu wskazówek
zegara, aby go usunàç.
Wyciàgnàç centralny trzpieƒ za pomocà p∏askiego Êrubokr´ta,
a nast´pnie usunàç spink´.
Wyciàgnàç centralny trzpieƒ za pomocà p∏askiego Êrubokr´ta,
a nast´pnie usunàç spink´.
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie639
7
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 639 (Black plate)

Zdemontowaç koƒcowà kra-
w´dê os∏ony i pociàgnàç jà
w kierunku przodu samo-
chodu tak, aby powsta∏a
szczelina pomi´dzy os∏onà
a tylnym zderzakiem.
Usunàç spink´ znajdujàcà si´ wewnàtrz os∏ony, a nast´pnie
zdjàç os∏on´.
Wyciàgnàç centralny trzpieƒ
za pomocà p∏askiego Êrubo-
kr´ta, a nast´pnie usunàç
spink´.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara
i wyjàç ˝arówk´.
Aby wyjàç ˝arówk´, nale˝y
w∏o˝yç r´k´ w szczelin´ po-
mi´dzy tylnà oponà a tylnym
zderzakiem.
5
4
3
6407-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 640 (Black plate)

Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opra-
w´ ˝arówki z lampà zespo-
lonà, wk∏adajàc i obracajàc
opraw´ w kierunku zgod-
nym z ruchem wskazówek
zegara.
Zamontowaç os∏on´ w pierwotnym po∏o˝eniu i zamocowaç spinki
wewnàtrz os∏ony.
Wsunàç spink´ w otwór,
a nast´pnie nacisnàç cen-
tralny trzpieƒ, aby jà zablo-
kowaç.
Wsunàç koƒcowà kraw´dê
os∏ony w tylny zderzak.
Upewniç si´, ˝e 2 zaczepy na
koƒcu pokrywy sà zabezpie-
czone.
Zamontowaç 3 spinki mocujàce górnà cz´Êç os∏ony.
Obróciç zacisk w kierunku zgodnym z ruchem wskazówek
zegara, aby go zablokowaç.
Wsunàç spink´ w otwór os∏ony, a nast´pnie nacisnàç centralny
trzpieƒ, aby jà zablokowaç.
Wsunàç spink´ w otwór os∏ony, a nast´pnie nacisnàç centralny
trzpieƒ, aby jà zablokowaç.9
8
7
6
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie641
7
Obs∏uga techniczna i konserwacja
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 641 (Black plate)

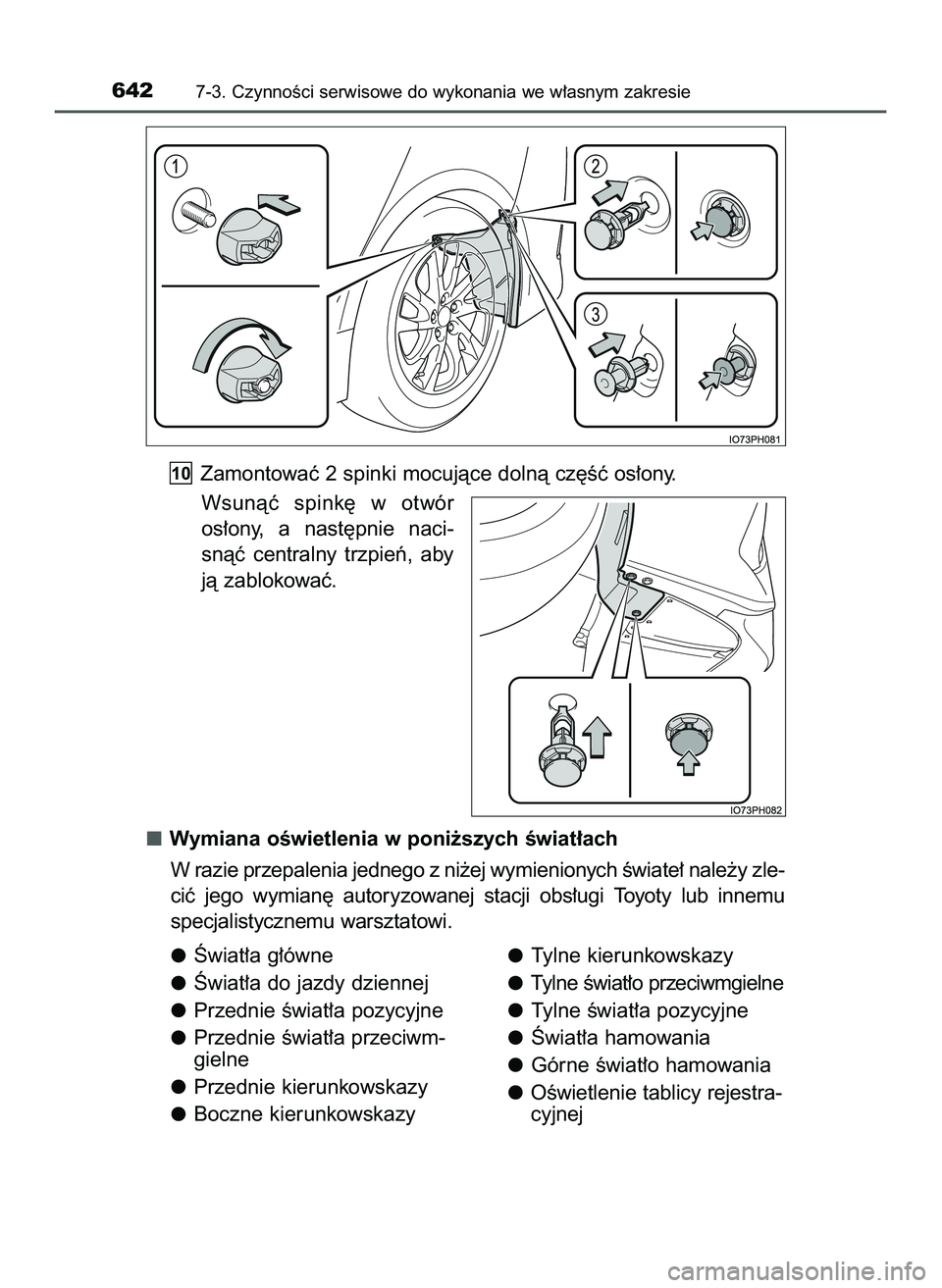

Zamontowaç 2 spinki mocujàce dolnà cz´Êç os∏ony.
Wsunàç spink´ w otwór
os∏ony, a nast´pnie naci-
snàç centralny trzpieƒ, aby
jà zablokowaç.
Wymiana oÊwietlenia w poni˝szych Êwiat∏ach
W razie przepalenia jednego z ni˝ej wymienionych Êwiate∏ nale˝y zle-
ciç jego wymian´ autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.10
6427-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Âwiat∏a g∏ówne
Âwiat∏a do jazdy dziennej
Przednie Êwiat∏a pozycyjne
Przednie Êwiat∏a przeciwm-
gielne
Przednie kierunkowskazy
Boczne kierunkowskazyTylne kierunkowskazy
Tylne Êwiat∏o przeciwmgielne
Tylne Êwiat∏a pozycyjne
Âwiat∏a hamowania
Górne Êwiat∏o hamowania
OÊwietlenie tablicy rejestra-
cyjnej
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 642 (Black plate)

Âwiat∏a LED
Âwiat∏a inne ni˝ Êwiat∏o cofania sk∏adajà si´ z zespo∏u pó∏przewodnikowych
diod Êwiecàcych (LED). W razie przepalenia którejkolwiek diody nale˝y zwró-
ciç si´ do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu w celu wymiany Êwiat∏a.
Skropliny na wewn´trznej powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià wewn´trznych powierzchni kloszy Êwiate∏ ze-
wn´trznych nie jest oznakà usterki. W wymienionych poni˝ej sytuacjach nale˝y
skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycz-
nym warsztatem:
Du˝e krople wody na wewn´trznej powierzchni kloszy lamp.
Woda wewnàtrz lampy.
Podczas wymiany ˝arówek
S. 637
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie643
7
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
Upewniç si´, ˝e wy∏àczony jest hybrydowy uk∏ad nap´dowy i Êwiat∏a. Nie na-
le˝y przyst´powaç do wymiany ˝arówki bezpoÊrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´ i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝arówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub zat∏uszczenia ˝arówki.
Zarysowanie lub upuszczenie ˝arówki grozi jej przepaleniem bàdê p´k-
ni´ciem.
˚arówki wraz ze wszystkimi elementami dodatkowymi nale˝y prawid∏o-
wo zamocowaç. W przeciwnym wypadku mo˝e dojÊç do uszkodzeƒ na
skutek przegrzania, po˝aru bàdê wnikni´cia wilgoci do wn´trza lampy.
Mo˝e to doprowadziç do jej uszkodzenia lub skraplania si´ wody na we-
wn´trznej powierzchni klosza.
Nie wolno próbowaç naprawiaç ani rozmontowywaç ˝arówek, z∏àczy
elektrycznych, obwodów zasilania i cz´Êci sk∏adowych.
Grozi to pora˝eniem pràdem i w rezultacie powa˝nymi obra˝eniami cia∏a
lub Êmiercià.
Nie nale˝y wymieniaç ˝arówki Êwiat∏a cofania po prawej stronie bezpo-
Êrednio po zakoƒczeniu jazdy.
BezpoÊrednio po zakoƒczeniu jazdy uk∏ad wydechowy jest bardzo goràcy
i dotkni´cie jego goràcych elementów przed sch∏odzeniem grozi oparzeniem.
Nale˝y u˝ywaç r´kawic lub innych zabezpieczeƒ, aby zapobiec urazom
spowodowanym przez dotkni´cie elementów samochodu.
Istnieje niebezpieczeƒstwo zranienia si´ o kraw´dzie.
W celu ograniczenia ryzyka awarii lub po˝aru
Dok∏adnie obsadziç ˝arówk´ w oprawie i zablokowaç.
Przed zamontowaniem ˝arówki sprawdziç jej moc, aby uniknàç ryzyka
uszkodzeƒ termicznych.
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 643 (Black plate)

6447-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zawieszenie i podwozie
Nie wolno dokonywaç ˝adnych przeróbek elementów zawieszenia i podwo-
zia, np. instalowaç elementy podwy˝szajàce zawieszenie, dodatkowe pod-
k∏adki dystansowe, spr´˝yny itp. Mo˝e to prowadziç do niebezpiecznej
zmiany w∏asnoÊci jezdnych i utraty panowania nad pojazdem.
Amor tyzatory majà znaczàcy wp∏yw na komfor t i bezpieczeƒstwo jazdy.
Systematyczna kontrola stanu amor tyzatorów pozwoli w por´ wykryç ich
os∏abione dzia∏anie. Prosimy jednak pami´taç, ˝e gwarancja obejmuje tyl-
ko i wy∏àcznie usterki amor tyzatorów, których przyczynà jest wada materia-
∏owa bàdê produkcyjna. Natomiast naturalne zu˝ycie, proporcjonalne do
przebiegu i sposobu eksploatacji, nie jest obj´te gwarancjà.
W celu utrzymania sprawnoÊci technicznej pojazdu i zapewnienia zadowolenia
z jego bezawaryjnej eksploatacji u˝ytkownik powinien dbaç o przeprowadzanie
niezb´dnych czynnoÊci obs∏ugowych, takich jak regulacja silnika, ustawianie
geometrii kó∏, czyszczenie i wymiana filtrów, czyszczenie uk∏adu hamulcowego
i uk∏adu ch∏odzenia, regulacja naciàgu pasków nap´dowych, wymiana ok∏adzin
ciernych oraz uzupe∏nianie p∏ynów i substancji smarujàcych, a tak˝e ubytków
pow∏ok lakierowych wywo∏anych czynnikami zewn´trznymi. Tego rodzaju czyn-
noÊci obs∏ugowe nie sà obj´te zobowiàzaniami gwaranta.
Naturalne zu˝ycie cz´Êci i materia∏ów eksploatacyjnych, takich jak Êwiece
zap∏onowe, koƒcówki wtryskiwaczy, paski nap´dowe, tarcze hamulcowe,
klocki i szcz´ki hamulcowe, elementy filtrujàce, p∏yny, substancje smarujà-
ce, ˝arówki, bezpieczniki, elementy gumowe wycieraczek szyb, elementy
gumowe zawieszenia i inne, nie jest obj´te gwarancjà.
Wyst´powanie warstwy tlenków na powierzchniach elementów uk∏adów:
nap´dowego, kierowniczego, hamulcowego i wydechowego oraz we wn´-
kach kó∏ i wewnàtrz komory silnika, nie zmniejszajàcej funkcjonalnoÊci tych
elementów, nie podlega naprawom ani wymianom w ramach gwarancji.
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 644 (Black plate)

645
8-1. Podstawowe informacje
Âwiat∏a awaryjne ..................646
Gdy samochód wymaga
zatrzymania w sytuacji
awaryjnej ...........................647
Gdy samochód jest zanurzony
lub zablokowany przez
podnoszàcy si´ poziom
wody ..................................648
8-2. Post´powanie w sytuacjach
awaryjnych
Gdy samochód wymaga
holowania...........................650
W razie podejrzenia
nieprawid∏owoÊci................656
Gdy zaÊwieci si´ lampka
ostrzegawcza lub rozlegnie si´
sygna∏ ostrzegawczy ..........657
Gdy zostanie wyÊwietlony
komunikat ostrzegawczy ....665
Gdy zostanie przebita
opona .................................673
Gdy wystàpià trudnoÊci
z uruchomieniem hybrydowego
uk∏adu nap´dowego ..........691
Gdy elektroniczny kluczyk
nie dzia∏a prawid∏owo ........693
Gdy zostanie roz∏adowany
akumulator 12-woltowy ......697
Gdy hybrydowy uk∏ad nap´dowy
ulegnie przegrzaniu ...........703
Gdy samochód ugrz´ênie ....708
8Sytuacje awaryjne
22 Prius Plug-in HV OM47E75E 6/29/21 12:17 PM Page 645 (Black plate)

Nacisnàç wy∏àcznik Êwiate∏ awaryj-
nych.
Zacznà migaç wszystkie kierunko-
wskazy.
Ponowne naciÊni´cie wy∏àcznika
wy∏àcza Êwiat∏a awaryjne.
Âwiat∏a awaryjne
Zbyt d∏ugie pozostawienie w∏àczonych Êwiate∏ awaryjnych, gdy hybrydowy
uk∏ad nap´dowy jest wy∏àczony (nie Êwieci si´ lampka kontrolna stanu
gotowoÊci „READY”), mo˝e doprowadziç do roz∏adowania akumulatora
12-woltowego.
Je˝eli dojdzie do odpalenia (nape∏nienia) którejkolwiek z poduszek powietrz-
nych lub silnego uderzenia w ty∏ samochodu, Êwiat∏a awaryjne zostanà uru-
chomione automatycznie.
Âwiat∏a awaryjne zostanà automatycznie wy∏àczone po oko∏o 20 minutach.
Aby r´cznie wy∏àczyç Êwiat∏a awaryjne, nale˝y dwukrotnie nacisnàç wy-
∏àcznik Êwiate∏ awaryjnych.
(Âwiat∏a awaryjne mogà nie zostaç automatycznie w∏àczone, zale˝nie od
si∏y zderzenia i rodzaju wypadku.)
6468-1. Podstawowe informacje
Âwiat∏a awar yjne
Âwiat∏a awaryjne s∏u˝à do ostrzegania innych u˝ytkowników
drogi, w sytuacji gdy samochód zosta∏ unieruchomiony na drodze,
np. z powodu usterki.
