2022 TOYOTA BZ4X Scheinwerfer

170
Owners Manual_Europe_M9A336_de
2-2. Aufladen
■Wenn “Ladevorgang abgebrochen Hoher Energieverbrauch Siehe
Betriebsanleitung” angezeigt wird
■Wenn “Fehlfunktion des Ladesystems Siehe Betriebsanleitung” ang ezeigt
wird
■Wenn “Temp. der Traktions-batterie ist niedrig System lädt zuer st, um Bat-
teriezustand zu erhalten” angezeigt wird
Mögliche UrsacheBehebungsmaßnahme
Elektrische Bauteile des Fahrzeugs verbrau-
chen Strom
Überprüfen Sie die folgenden Punkte und füh-
ren Sie dann den Ladevorgang erneut durch.
• Wenn die Scheinwerfer und das Audiosy-
stem eingeschaltet sind, schalten Sie sie
aus.
• Schalten Sie den Startschalter aus.
Wenn der Ladevorgang auc h nach der Durch-
führung der oben beschriebenen Maßnahmen
nicht geladen werden kann, ist unter Umstän-
den der Ladestand der 12-Volt-Batterie zu
niedrig. Starten Sie das EV-System und war-
ten Sie ca. 15 Minuten oder länger, um die 12-
Volt-Batterie zu laden.
Mögliche UrsacheBehebungsmaßnahme
Störung im Ladesystem aufgetreten
Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
Mögliche UrsacheBehebungsmaßnahme
Die Kontrolle der Traktionsbatterie-Erwär-
mung ist aktiv ( S.119)
Wenn die Kontrolle der Traktionsbatterie-
Erwärmung aktiv ist, wird der Ladezeitplan
ignoriert und der Ladevorgang wird durchge-
führt.
Mit dieser Kontrolle wird die Traktionsbatterie
geschützt, dieser Vorgang stellt keine Störung
dar.

171
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
■Wenn “Ladesystem prüfen Deckel des Lade-anschlusses schließen Siehe
Betriebsanleitung” angezeigt wird
■Wenn “Ladevorgang abgebrochen Zeitlimit erreicht” angezeigt wir d
■Wenn “Ladevorgang abgebrochen Ladequelle oder Fahrzeug prüfen” ange-
zeigt wird
Mögliche UrsacheBehebungsmaßnahme
Die Systemprüfung wurde nach dem DC-
Ladevorgang nicht ordnungsgemäß durchge-
führt.
Das EV-System kann erst gestartet werden,
wenn die Systemprüfung ordnungsgemäß
durchgeführt wurde. Führen Sie anhand der
Vorgehensweise auf S.136eine Systemprü-
fung durch.
Mögliche UrsacheBehebungsmaßnahme
Der DC-Ladevorgang wird nicht innerhalb des
festgelegten Zeitraums mit der DC-Ladevor-
richtung durchgeführt.
• In Abhängigkeit vom Typ der DC-Ladevor-
richtung kann der Timer so eingestellt wer-
den, dass der Ladevorgang nach einer
bestimmten Zeit angehalten wird. Wenden
Sie sich diesbezüglich an den Verantwortli-
chen für die Ladestation.
In Abhängigkeit vom Zustand des Fahrzeugs
kann die Ladezeit länger als normal sein,
wodurch der DC-Ladevorgang unter Umstän-
den nicht innerhalb der festgelegten Zeit
abgeschlossen wird.
• Wenn die Klimaanlage, die Scheinwerfer,
das Audiosystem usw. eingeschaltet sind,
erhöht sich der Energie verbrauch des Fahr-
zeugs. Führen Sie den DC-Ladevorgang
durch, nachdem Sie die oben genannten
Verbraucher ausgeschaltet haben.
• Die Temperatur der Traktionsbatterie ist
möglicherweise niedrig. Führen Sie den
DC-Ladevorgang durch , nachdem sich die
Traktionsbatterie erwärmt hat.
Mögliche UrsacheBehebungsmaßnahme
Störung im Verriegelungssystem des Steckers
aufgetreten.
Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.

185
3
Owners Manual_Europe_M9A336_de
3-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
• Art der Fahrinformationen
Wählen Sie die Art der nach dem Star-
ten/Zurücksetzen angezeigten Fahrinforma-
tionen.
• Fahrinformationselemente
Wählen Sie als erstes und zweites Element
der anzuzeigenden Fahrinformationen eines
der folgenden Elemente: Durchschnittsge-
schwindigkeit/Strecke/Verstrichene Zeit.
 Schlussanzeige
Wählen Sie dieses Element, um die Ele-
mente festzulegen, die beim Ausschalten
des Startschalters angezeigt werden sollen.
 Popup-Display
Sie haben die Wahl, ein Popup-Display für
jedes relevante System zu aktivieren/deakti-
vieren.
 Kalender
Jahr, Monat und Tag können festgelegt wer-
den.
 Standardeinstellung
Wählen Sie dieses Element, um die Einstel-
lungen der Instrumentenanzeige auf die
Standardeinstellung zurückzusetzen.
■Änderbare Fahrzeugfunktionen
und Einstellungen
 S.578
■Ausblenden der Einstellungsanzeige
●Einige Einstellungen können nicht wäh- rend der Fahrt geändert werden. Parken
Sie das Fahrzeug zum Ändern von Einstel- lungen an einem sicheren Ort.
●Wenn ein Warnhinweis angezeigt wird, ist die Bedienung der Einstellanzeige nicht möglich.
Zeigt in den folgenden Situationen
Empfehlungen für den Fahrer an. Ver-
wenden Sie die Anzeigenregelschalter,
um eine Aktion für eine angezeigte
Empfehlung auszuwählen.
■Empfehlung zum Einschalten der
Scheinwerfer
Wenn der Scheinwerferschalter in einer
anderen Stellung als oder
steht und die Fahrzeuggeschwindigkeit
bei dunkler Umgebung über einen län-
geren Zeitraum 5 km/h oder mehr
beträgt, wird eine Empfehlungsmel-
dung angezeigt.
■Empfehlung zum Ausschalten der
Scheinwerfer
Wenn die Scheinwerfer nach dem Aus-
schalten des Startschalters eine
bestimmte Zeit lang eingeschaltet blei-
ben, wird eine Empfehlungsmeldung
angezeigt.
Wenn sich der Lichtschalter in der Stel-
lung AUTO befindet: Es wird eine Mel-
dung mit einer Erinnerung zum
Ausschalten der Scheinwerfer ange-
zeigt. Zum Ausschalten der Scheinwer-
fer wählen Sie “Ja”.
Wenn die Fahrertür nach dem Ausschalten
des Startschalters geöffnet wird, wird diese
Empfehlungsmeldung nicht angezeigt.
HINWEIS
■Während der Einrichtung der
Anzeige
Um eine Entladung der 12-Volt-Batterie zu verhindern, stellen Sie sicher, dass das EV-System während der Einrichtung der
Anzeigefunktionen in Betrieb ist.
Empfehlungsfunktion

224
Owners Manual_Europe_M9A336_de
4-4. Einstellen des Lenkrads und der Spiegel
Die Höhe des Innenrückspiegels kann
an Ihre Sitzhaltung beim Fahren ange-
passt werden.
Stellen Sie die Höhe des Innenrück-
spiegels ein, indem Sie ihn nach oben
und nach unten bewegen.
Die Lichtreflektionen der Scheinwerfer
nachfolgender Fahrzeuge werden ent-
sprechend der Helligkeitsstärke auto-
matisch reduziert.
Ein-/Ausschalten der automatischen
Abblendfunktion
Wenn sich die automatische Abblendfunk-
tion im Modus ON befindet, leuchtet die
Anzeige . Die Funktion wird immer in den
Modus ON gestellt, wenn der Startschalter
auf ON gestellt wird.
Mit einem Druck auf die Taste wird diese
Funktion in den Modus OFF gesetzt und
damit ausgeschaltet. (Die Anzeige wird
ebenfalls ausgeschaltet.)
■Vermeiden eines Sensorfehlers
Zur Gewährleistung des ordnungsgemäßen Betriebs der Sensoren dürfen diese nicht berührt oder verdeckt werden.
Innenrückspiegel
Die Position des Innenrückspie-
gels kann angepasst werden, um
die optimale Sicht nach hinten zu
ermöglichen.
Anpassen der Höhe des Innen-
rückspiegels
WARNUNG
■Vorsicht während der Fahrt
Den Spiegel nicht während der Fahrt ein-
stellen. Dies kann zu Lenkfehlern und Unfällen mit lebensgefährlichen Verletzungen führen.
Abblendfunktion

5
237
Owners Manual_Europe_M9A336_de
5
Fahren
Fahren
5-1. Vor Antritt der Fahrt
Fahrbetrieb ............................ 239
Ladung und Gepäck .............. 245
Anhängerbetrieb .................... 247
5-2. Hinweise zum Fahrbetrieb
Startschalter (Zündung) ......... 253
Getriebe ................................. 257
Hebel für Fahrtrichtungsanzeiger
............................................ 263
Feststellbremse ..................... 264
Bremsenarretierung ............... 267
5-3. Betrieb der Leuchten und Schei-
benwischer
Scheinwerferschalter ............. 270
AHS (adaptives Fernlichtsystem)
............................................ 273
AHB (Automatisches Fernlicht)
............................................ 276
Schalter für Nebelscheinwerfer
............................................ 279
Scheibenwischer und Scheiben-
waschanlage ....................... 280
5-4. Verwenden der Fahrunterstüt-
zungssysteme
Softwareaktualisierung ........... 284
Toyota Safety Sense .............. 286
Fahrermonitor......................... 294
PCS (Pre-Collision-System) ... 295
LTA (Spurhalteassistent) ........ 305
LDA (Spurwechselwarnung)... 310
RSA (Road Sign Assist) ......... 315
Dynamische Radar-Geschwindig-
keitsregelung ....................... 319
Geschwindigkeitsregelsystem 328
Geschwindigkeitsbegrenzung 331
Nothaltsystem (Emergency Dri-
ving Stop System)................ 335
BSM (Totwinkel-Assistent) ..... 337
SEA (Safe Exit Assist) ............ 342
Toyota Einparkhilfe-Sensor .... 347
RCTA (Warnung für Querverkehr
im Heckbereich) ................... 357
RCD (Heckkamera-Erkennung)
............................................. 362
PKSB (Einparkunterstützungs-
Bremse) ............................... 366
Statische Objekte im Front- und
Heckbereich des Fahrzeugs 371
Fahrendes Fahrzeug im Heckbe-
reich des Fahrzeugs ............ 374
Fußgänger im Heckbereich des
Fahrzeugs ............................ 375
Statische Objekte im Umfeld des
Fahrzeugs (Fahrzeuge mit
Advanced Park) ................... 377
Toyota Teammate Advanced Park
............................................. 379

270
Owners Manual_Europe_M9A336_de
5-3. Betrieb der Leuchten und Scheibenwischer
5-3.Betrieb der L euchten und Sc heibenwisch er
Bei der Betätigung des Schalters
werden die Leuchten wie folgt einge-
schaltet:
1 Standlicht, Schlusslicht, Kenn-
zeichenleuchte und Instrumententa-
felbeleuchtung werden
eingeschaltet.
2 Scheinwerfer und alle oben
aufgeführten Leuchten werden ein-
geschaltet.
3 Scheinwerfer, Tagesfahrlichter
( S.270) und alle oben aufgeführ-
ten Leuchten werden automatisch
ein- und ausgeschaltet.
■Der Modus AUTO kann in den folgen- den Fällen verwendet werden
Der Startschalter ist in Stellung ON.
■Tagesfahrlichtfunktion
Damit Ihr Fahrzeug am Tag von anderen bes-
ser gesehen wird, werden die Tagesfahrlich-
ter automatisch eingeschaltet, wenn das EV-
System gestartet und die Feststellbremse
gelöst wird, während der Scheinwerferschal-
ter in der Stellung steht. (Leuchten hel-
ler als die vorderen Standlichter.)
Tagesfahrlichter sind nicht für den Betrieb bei
Dunkelheit vorgesehen.
■Sensor für Scheinwerfersteuerung
Der Sensor funktioniert unter Umständen nicht ordnungsgemäß, wenn ein Objekt auf
dem Sensor platziert wird oder wenn ein Gegenstand an der Fr ontscheibe angebracht wird, der den Sensor blockiert.
Das kann zu einer Beeinflussung des Sen- sors führen, der die Helligkeit misst, und eine Funktionsstörung des automatischen Schein-
werfersystems auslösen.
■Automatisches Ausschalten der
Beleuchtung
●Wenn sich der Lichtschalter in der Stellung
oder befindet: Die Scheinwerfer
schalten sich automatisch aus, wenn der
Startschalter in den Modus ACC oder OFF
gedreht wird.
●Wenn sich der Lichtschalter in der Stellung
befindet: Die Scheinwerfer und alle
Leuchten schalten sich automatisch aus,
wenn der Startschalter auf ACC gedreht
oder ausgeschaltet wird.
Scheinwerferschalter
Die Scheinwerfer können manuell
oder automatisch geschaltet wer-
den.
Einschalten der Scheinwerfer

271
5
Owners Manual_Europe_M9A336_de
5-3. Betrieb der Leuchten und Scheibenwischer
Fahren
Um die Leuchten wieder einzuschalten, stel-
len Sie den Startschalter auf ON oder drehen
den Lichtschalter einmal in die Stellung
und dann zurück auf oder .
■Warnsummer für eingeschaltetes Licht
Ein Summer ertönt, wenn der Startschalter bei eingeschaltetem Licht ausgeschaltet oder
auf ACC gedreht und die Fahrertür geöffnet wird.
■Automatische Leuchtweitenregulie-rung (je nach Ausstattung)
Die Leuchtweite der Scheinwerfer wird auto-
matisch angepasst entsprechend der Anzahl der Passagiere und des Beladungszustand des Fahrzeugs, um sicherzustellen, dass die
Scheinwerfer andere Verkehrsteilnehmer nicht blenden.
■Batteriesparfunktion für die 12-Volt-Bat-terie
Um ein Entladen der 12-Volt-Batterie des
Fahrzeugs nach dem Ausschalten des Start-
schalters zu verhindern, wenn sich der Licht-
schalter in der Stellung oder
befindet, werden alle Leuchten nach ca. 20
Minuten automatisch durch die Batteriespar-
funktion für die 12-Volt-Batterie ausgeschal-
tet.
Wenn der Startschalter auf ON gedreht wird,
wird die Batteriesparf unktion für die 12-Volt- Batterie deaktiviert.
Wenn einer der folgenden Vorgänge durch- geführt wird, wird die Batteriesparfunktion für
die 12-Volt-Batterie abgebrochen und dann reaktiviert. Alle Lampen werden automatisch 20 Minuten nach der Reaktivierung der Batte-
riesparfunktion für die 12-Volt-Batterie ausge- schaltet:
●Wenn der Scheinwerferschalter betätigt wird
●Wenn eine Tür geöffnet oder geschlossen wird
■Kundenspezifische Anpassung
Einstellungen (z.B. die Empfindlichkeit des
Lichtsensors) können geändert werden.
(Anpassbare Funktionen: S.584)
1Drücken Sie bei eingeschalteten
Scheinwerfern den Hebel von sich
weg, um das Fernlicht einzuschal-
ten.
Ziehen Sie den Hebel zu sich zurück in die
Mittelstellung, um das Fernlicht auszuschal-
ten.
2 Ziehen Sie den Hebel zu sich heran
und lassen ihn los, um die Licht-
hupe zu betätigen.
Die Lichthupe kann sowohl bei eingeschalte-
ten als auch bei ausgeschalteten Schein-
werfern betätigt werden.
Dieses System ermöglicht es, dass die
Scheinwerfer und die vorderen Stand-
lichter nach dem Ausschalten des Start-
schalters noch 30 Sekunden lang
weiterleuchten.
HINWEIS
■Vermeiden des Entladens der 12-Volt- Batterie
Lassen Sie das Licht bei ausgeschaltetem
EV-System nur so lange wie nötig einge- schaltet.
Einschalten des Fernlichts
Verlängertes Scheinwerfer-
Leuchtsystem

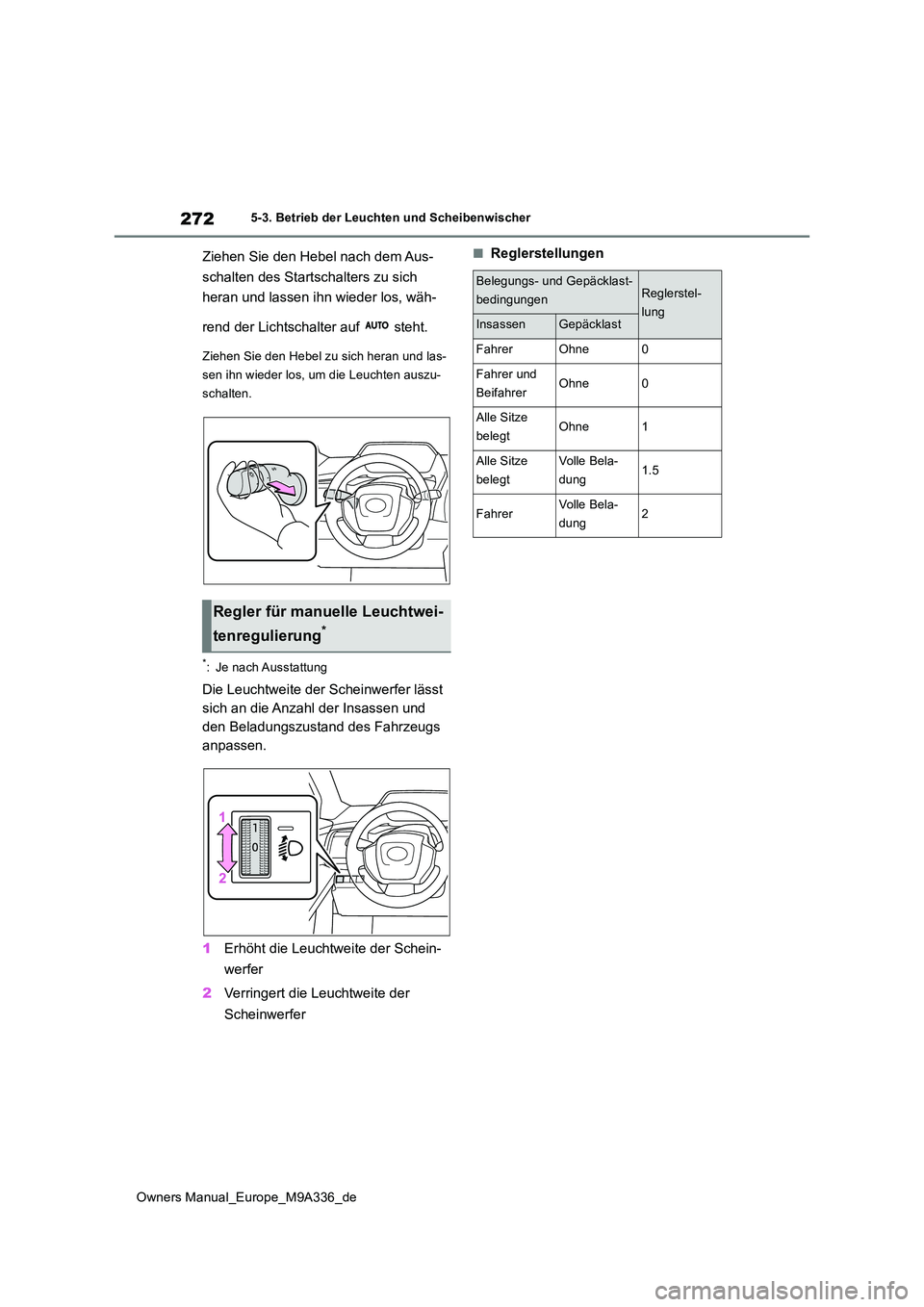

272
Owners Manual_Europe_M9A336_de
5-3. Betrieb der Leuchten und Scheibenwischer
Ziehen Sie den Hebel nach dem Aus-
schalten des Startschalters zu sich
heran und lassen ihn wieder los, wäh-
rend der Lichtschalter auf steht.
Ziehen Sie den Hebel zu sich heran und las-
sen ihn wieder los, um die Leuchten auszu-
schalten.
*: Je nach Ausstattung
Die Leuchtweite der Scheinwerfer lässt
sich an die Anzahl der Insassen und
den Beladungszustand des Fahrzeugs
anpassen.
1 Erhöht die Leuchtweite der Schein-
werfer
2 Verringert die Leuchtweite der
Scheinwerfer
■Reglerstellungen
Regler für manuelle Leuchtwei-
tenregulierung*
Belegungs- und Gepäcklast-
bedingungenReglerstel-
lungInsassenGepäcklast
FahrerOhne0
Fahrer und
BeifahrerOhne0
Alle Sitze
belegtOhne1
Alle Sitze
belegt
Vo ll e Be l a -
dung1.5
FahrerVo ll e Be l a -
dung2
