2022 TOYOTA BZ4X audio

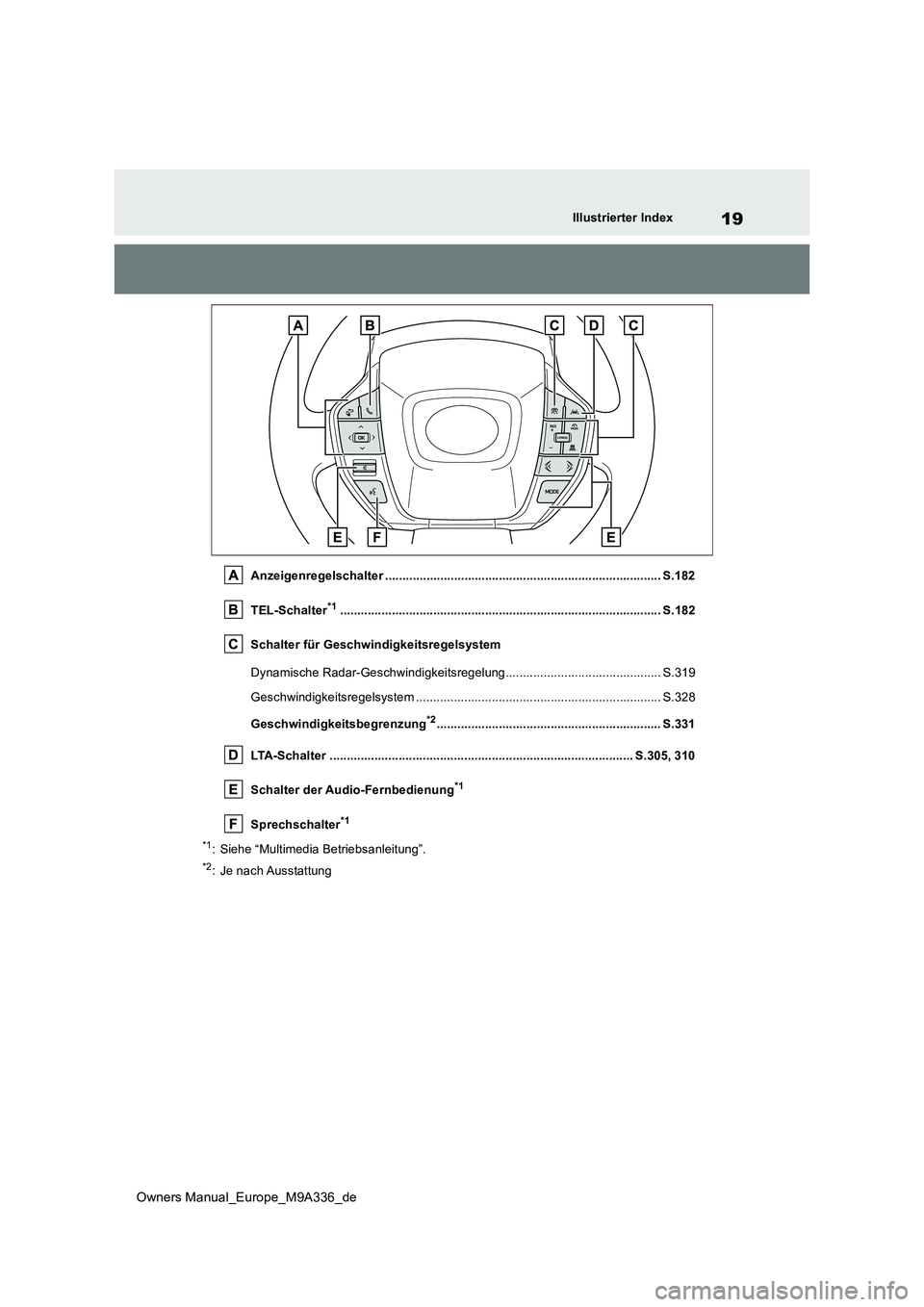

19
Owners Manual_Europe_M9A336_de
Illustrierter Index
Anzeigenregelschalter ................................................................................ S.182
TEL-Schalter*1............................................................... .............................. S.182
Schalter für Geschwindigkeitsregelsystem
Dynamische Radar-Geschwindigkeitsregelung...................... ....................... S.319
Geschwindigkeitsregelsystem .................................... ................................... S.328
Geschwindigkeitsbegrenzung*2............................................................... .. S.331
LTA-Schalter ................................................... ..................................... S.305, 310
Schalter der Audio-Fernbedienung*1
Sprechschalter*1
*1: Siehe “Multimedia Betriebsanleitung”.
*2: Je nach Ausstattung

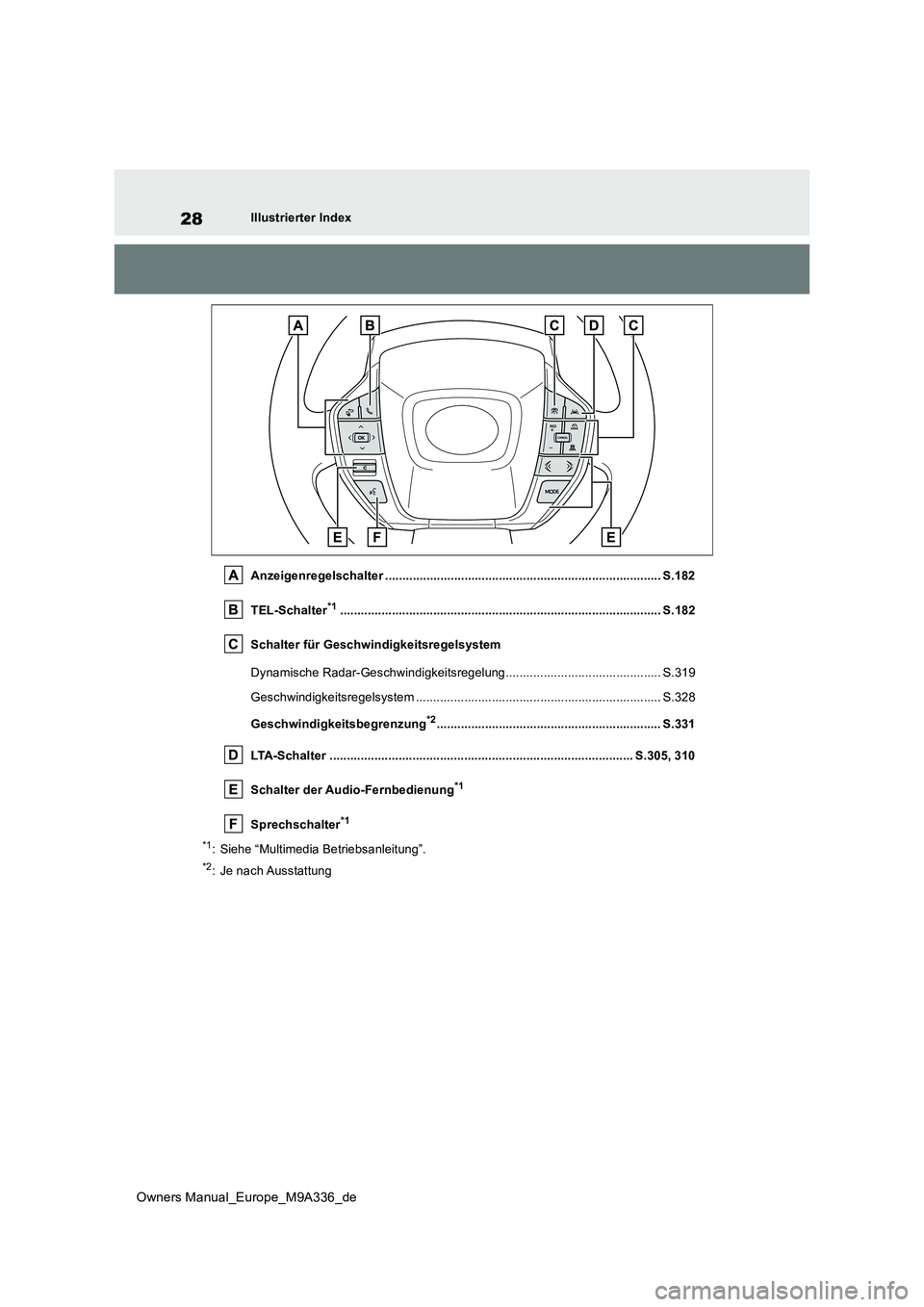

28
Owners Manual_Europe_M9A336_de
Illustrierter Index
Anzeigenregelschalter .......................................... ...................................... S.182
TEL-Schalter*1............................................................... .............................. S.182
Schalter für Geschwindigkeitsregelsystem
Dynamische Radar-Geschwindigkeitsregelung...................... ....................... S.319
Geschwindigkeitsregelsystem .................................... ................................... S.328
Geschwindigkeitsbegrenzung*2............................................................... .. S.331
LTA-Schalter ................................................... ..................................... S.305, 310
Schalter der Audio-Fernbedienung*1
Sprechschalter*1
*1: Siehe “Multimedia Betriebsanleitung”.
*2: Je nach Ausstattung

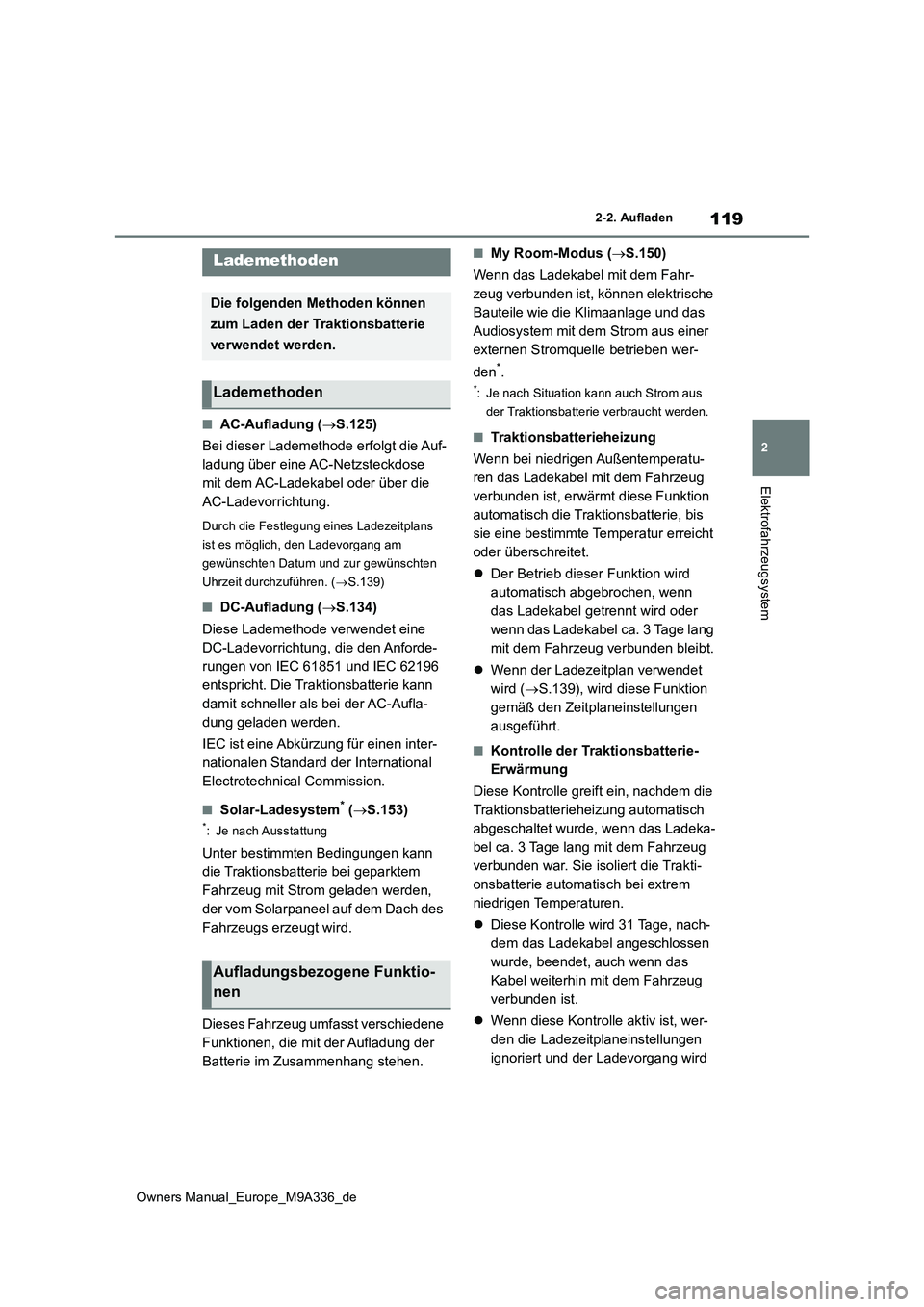

119
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
■AC-Aufladung (S.125)
Bei dieser Lademethode erfolgt die Auf-
ladung über eine AC-Netzsteckdose
mit dem AC-Ladekabel oder über die
AC-Ladevorrichtung.
Durch die Festlegung eines Ladezeitplans
ist es möglich, den Ladevorgang am
gewünschten Datum und zur gewünschten
Uhrzeit durchzuführen. ( S.139)
■DC-Aufladung (S.134)
Diese Lademethode verwendet eine
DC-Ladevorrichtung, die den Anforde-
rungen von IEC 61851 und IEC 62196
entspricht. Die Traktionsbatterie kann
damit schneller als bei der AC-Aufla-
dung geladen werden.
IEC ist eine Abkürzung für einen inter-
nationalen Standard der International
Electrotechnical Commission.
■Solar-Ladesystem* ( S.153)
*: Je nach Ausstattung
Unter bestimmten Bedingungen kann
die Traktionsbatterie bei geparktem
Fahrzeug mit Strom geladen werden,
der vom Solarpaneel auf dem Dach des
Fahrzeugs erzeugt wird.
Dieses Fahrzeug umfasst verschiedene
Funktionen, die mit der Aufladung der
Batterie im Zusammenhang stehen.
■My Room-Modus ( S.150)
Wenn das Ladekabel mit dem Fahr-
zeug verbunden ist, können elektrische
Bauteile wie die Klimaanlage und das
Audiosystem mit dem Strom aus einer
externen Stromquelle betrieben wer-
den*.
*: Je nach Situation kann auch Strom aus
der Traktionsbatterie verbraucht werden.
■Traktionsbatterieheizung
Wenn bei niedrigen Außentemperatu-
ren das Ladekabel mit dem Fahrzeug
verbunden ist, erwärmt diese Funktion
automatisch die Traktionsbatterie, bis
sie eine bestimmte Temperatur erreicht
oder überschreitet.
 Der Betrieb dieser Funktion wird
automatisch abgebrochen, wenn
das Ladekabel getrennt wird oder
wenn das Ladekabel ca. 3 Tage lang
mit dem Fahrzeug verbunden bleibt.
 Wenn der Ladezeitplan verwendet
wird ( S.139), wird diese Funktion
gemäß den Zeitplaneinstellungen
ausgeführt.
■Kontrolle der Traktionsbatterie-
Erwärmung
Diese Kontrolle greift ein, nachdem die
Traktionsbatterieheizung automatisch
abgeschaltet wurde, wenn das Ladeka-
bel ca. 3 Tage lang mit dem Fahrzeug
verbunden war. Sie isoliert die Trakti-
onsbatterie automatisch bei extrem
niedrigen Temperaturen.
 Diese Kontrolle wird 31 Tage, nach-
dem das Ladekabel angeschlossen
wurde, beendet, auch wenn das
Kabel weiterhin mit dem Fahrzeug
verbunden ist.
 Wenn diese Kontrolle aktiv ist, wer-
den die Ladezeitplaneinstellungen
ignoriert und der Ladevorgang wird
Lademethoden
Die folgenden Methoden können
zum Laden der Traktionsbatterie
verwendet werden.
Lademethoden
Aufladungsbezogene Funktio-
nen

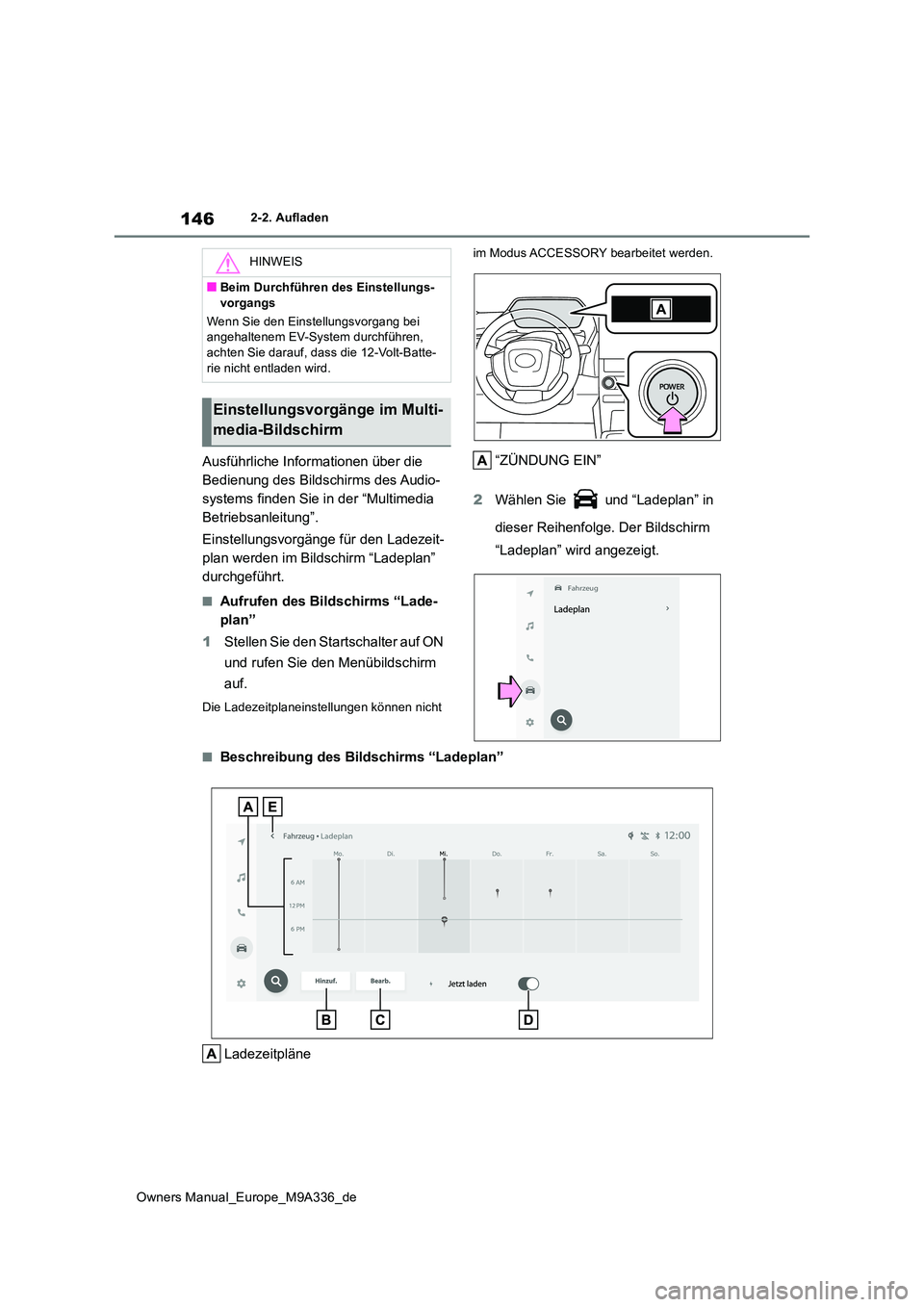

146
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Ausführliche Informationen über die
Bedienung des Bildschirms des Audio-
systems finden Sie in der “Multimedia
Betriebsanleitung”.
Einstellungsvorgänge für den Ladezeit-
plan werden im Bildschirm “Ladeplan”
durchgeführt.
■Aufrufen des Bildschirms “Lade-
plan”
1 Stellen Sie den Startschalter auf ON
und rufen Sie den Menübildschirm
auf.
Die Ladezeitplaneinstellungen können nicht
im Modus ACCESSORY bearbeitet werden.
“ZÜNDUNG EIN”
2 Wählen Sie und “Ladeplan” in
dieser Reihenfolge. Der Bildschirm
“Ladeplan” wird angezeigt.
■Beschreibung des Bildschirms “Ladeplan”
Ladezeitpläne
HINWEIS
■Beim Durchführen des Einstellungs-
vorgangs
Wenn Sie den Einstellungsvorgang bei angehaltenem EV-System durchführen, achten Sie darauf, dass die 12-Volt-Batte-
rie nicht entladen wird.
Einstellungsvorgänge im Multi-
media-Bildschirm
Fahrzeug

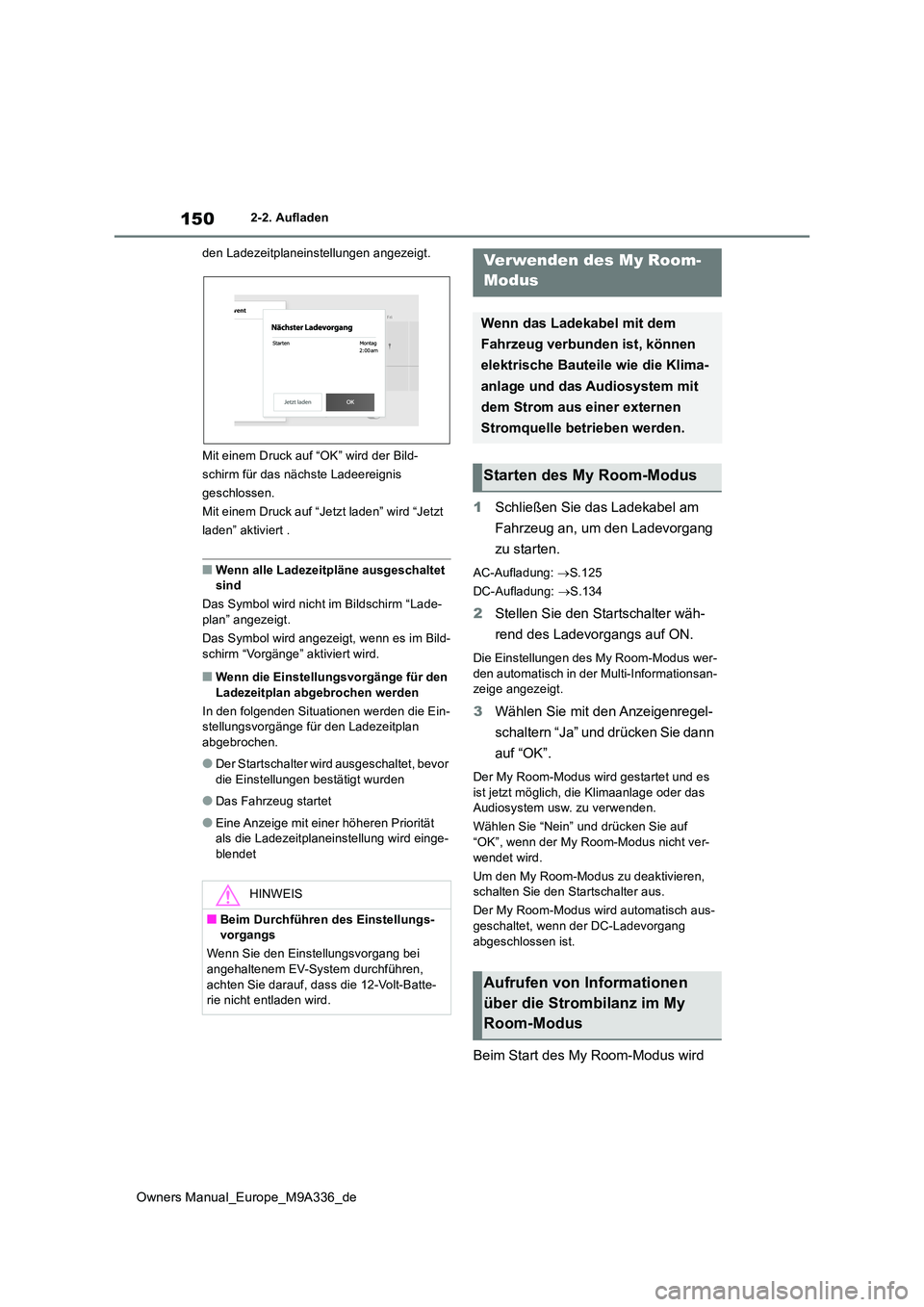

150
Owners Manual_Europe_M9A336_de
2-2. Aufladen
den Ladezeitplaneinstellungen angezeigt.
Mit einem Druck auf “OK” wird der Bild-
schirm für das nächste Ladeereignis
geschlossen.
Mit einem Druck auf “Jetzt laden” wird “Jetzt
laden” aktiviert .
■Wenn alle Ladezeitpläne ausgeschaltet sind
Das Symbol wird nicht im Bildschirm “Lade- plan” angezeigt.
Das Symbol wird angezeigt, wenn es im Bild-
schirm “Vorgänge” aktiviert wird.
■Wenn die Einstellungsvorgänge für den Ladezeitplan abgebrochen werden
In den folgenden Situationen werden die Ein- stellungsvorgänge für den Ladezeitplan
abgebrochen.
●Der Startschalter wird ausgeschaltet, bevor
die Einstellungen bestätigt wurden
●Das Fahrzeug startet
●Eine Anzeige mit einer höheren Priorität als die Ladezeitplaneinstellung wird einge-
blendet
1 Schließen Sie das Ladekabel am
Fahrzeug an, um den Ladevorgang
zu starten.
AC-Aufladung: S.125
DC-Aufladung: S.134
2Stellen Sie den Startschalter wäh-
rend des Ladevorgangs auf ON.
Die Einstellungen des My Room-Modus wer- den automatisch in der Multi-Informationsan-zeige angezeigt.
3 Wählen Sie mit den Anzeigenregel-
schaltern “Ja” und drücken Sie dann
auf “OK”.
Der My Room-Modus wird gestartet und es
ist jetzt möglich, d ie Klimaanlage oder das Audiosystem usw. zu verwenden.
Wählen Sie “Nein” und drücken Sie auf “OK”, wenn der My Room-Modus nicht ver-
wendet wird.
Um den My Room-Modus zu deaktivieren, schalten Sie den Startschalter aus.
Der My Room-Modus wird automatisch aus- geschaltet, wenn der DC-Ladevorgang
abgeschlossen ist.
Beim Start des My Room-Modus wird
HINWEIS
■Beim Durchführen des Einstellungs- vorgangs
Wenn Sie den Einstellungsvorgang bei
angehaltenem EV-System durchführen, achten Sie darauf, dass die 12-Volt-Batte-rie nicht entladen wird.
Verwenden des My Room-
Modus
Wenn das Ladekabel mit dem
Fahrzeug verbunden ist, können
elektrische Bauteile wie die Klima-
anlage und das Audiosystem mit
dem Strom aus einer externen
Stromquelle betrieben werden.
Starten des My Room-Modus
Aufrufen von Informationen
über die Strombilanz im My
Room-Modus

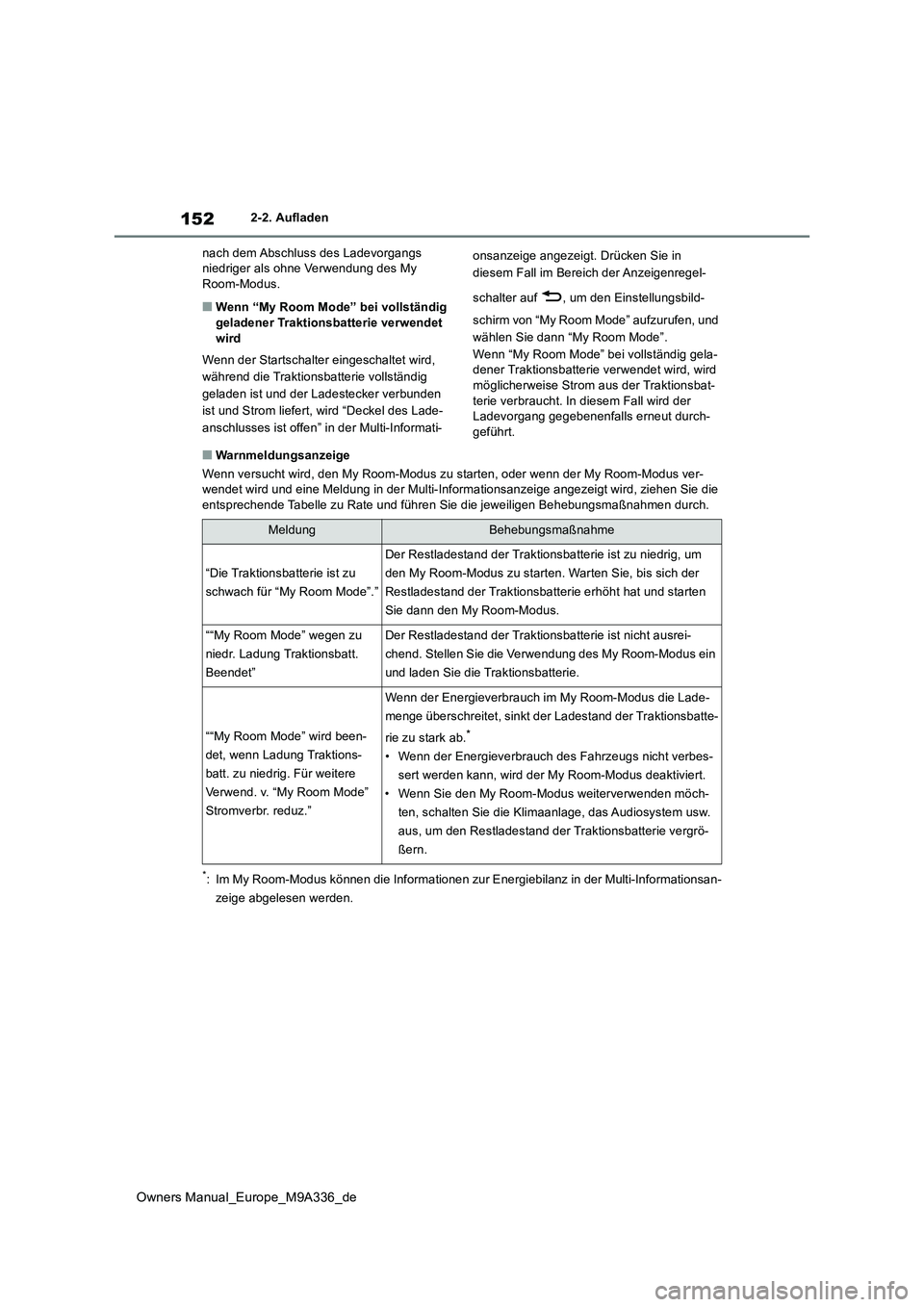

152
Owners Manual_Europe_M9A336_de
2-2. Aufladen
nach dem Abschluss des Ladevorgangs niedriger als ohne Verwendung des My Room-Modus.
■Wenn “My Room Mode” bei vollständig
geladener Traktionsbatterie verwendet wird
Wenn der Startschalter eingeschaltet wird,
während die Traktionsbatterie vollständig
geladen ist und der Ladestecker verbunden
ist und Strom liefert, wird “Deckel des Lade-
anschlusses ist offen” in der Multi-Informati-
onsanzeige angezeigt. Drücken Sie in
diesem Fall im Bereich der Anzeigenregel-
schalter auf , um den Einstellungsbild-
schirm von “My Room Mode” aufzurufen, und
wählen Sie dann “My Room Mode”.
Wenn “My Room Mode” bei vollständig gela- dener Traktionsbatterie verwendet wird, wird möglicherweise Strom aus der Traktionsbat-
terie verbraucht. In diesem Fall wird der Ladevorgang gegebenenfalls erneut durch-geführt.
■Warnmeldungsanzeige
Wenn versucht wird, den My Room-Modus zu starten, oder wenn der My Room-Modus ver- wendet wird und eine Meldung in der Multi-Informationsanzeige a ngezeigt wird, ziehen Sie die entsprechende Tabelle zu Rate und führen Sie die jeweiligen Beh ebungsmaßnahmen durch.
*: Im My Room-Modus können die Informationen zur Energiebilanz in der Multi-Informationsan-
zeige abgelesen werden.
MeldungBehebungsmaßnahme
“Die Traktionsbatterie ist zu
schwach für “My Room Mode”.”
Der Restladestand der Traktionsbatterie ist zu niedrig, um
den My Room-Modus zu starten. Warten Sie, bis sich der
Restladestand der Traktionsbatterie erhöht hat und starten
Sie dann den My Room-Modus.
““My Room Mode” wegen zu
niedr. Ladung Traktionsbatt.
Beendet”
Der Restladestand der Traktionsbatterie ist nicht ausrei-
chend. Stellen Sie die Verwendung des My Room-Modus ein
und laden Sie die Traktionsbatterie.
““My Room Mode” wird been-
det, wenn Ladung Traktions-
batt. zu niedrig. Für weitere
Verwend. v. “My Room Mode”
Stromverbr. reduz.”
Wenn der Energieverbrauch im My Room-Modus die Lade-
menge überschreitet, sinkt der Ladestand der Traktionsbatte-
rie zu stark ab.*
• Wenn der Energieverbrauch des Fahrzeugs nicht verbes-
sert werden kann, wird der My Room-Modus deaktiviert.
• Wenn Sie den My Room-Modus weiterverwenden möch-
ten, schalten Sie die Klimaanlage, das Audiosystem usw.
aus, um den Restladestand der T raktionsbatterie vergrö-
ßern.

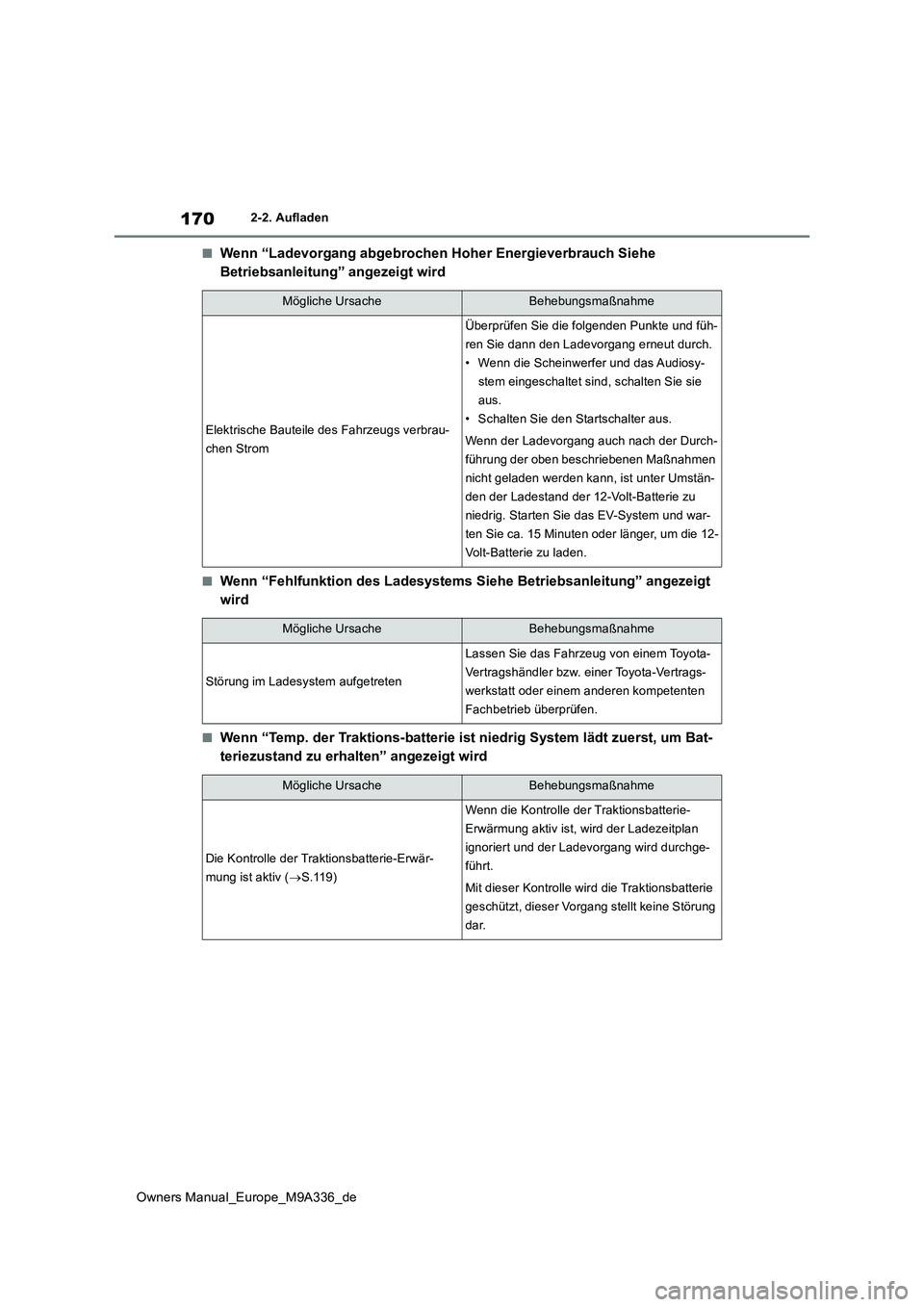

170
Owners Manual_Europe_M9A336_de
2-2. Aufladen
■Wenn “Ladevorgang abgebrochen Hoher Energieverbrauch Siehe
Betriebsanleitung” angezeigt wird
■Wenn “Fehlfunktion des Ladesystems Siehe Betriebsanleitung” ang ezeigt
wird
■Wenn “Temp. der Traktions-batterie ist niedrig System lädt zuer st, um Bat-
teriezustand zu erhalten” angezeigt wird
Mögliche UrsacheBehebungsmaßnahme
Elektrische Bauteile des Fahrzeugs verbrau-
chen Strom
Überprüfen Sie die folgenden Punkte und füh-
ren Sie dann den Ladevorgang erneut durch.
• Wenn die Scheinwerfer und das Audiosy-
stem eingeschaltet sind, schalten Sie sie
aus.
• Schalten Sie den Startschalter aus.
Wenn der Ladevorgang auc h nach der Durch-
führung der oben beschriebenen Maßnahmen
nicht geladen werden kann, ist unter Umstän-
den der Ladestand der 12-Volt-Batterie zu
niedrig. Starten Sie das EV-System und war-
ten Sie ca. 15 Minuten oder länger, um die 12-
Volt-Batterie zu laden.
Mögliche UrsacheBehebungsmaßnahme
Störung im Ladesystem aufgetreten
Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
Mögliche UrsacheBehebungsmaßnahme
Die Kontrolle der Traktionsbatterie-Erwär-
mung ist aktiv ( S.119)
Wenn die Kontrolle der Traktionsbatterie-
Erwärmung aktiv ist, wird der Ladezeitplan
ignoriert und der Ladevorgang wird durchge-
führt.
Mit dieser Kontrolle wird die Traktionsbatterie
geschützt, dieser Vorgang stellt keine Störung
dar.

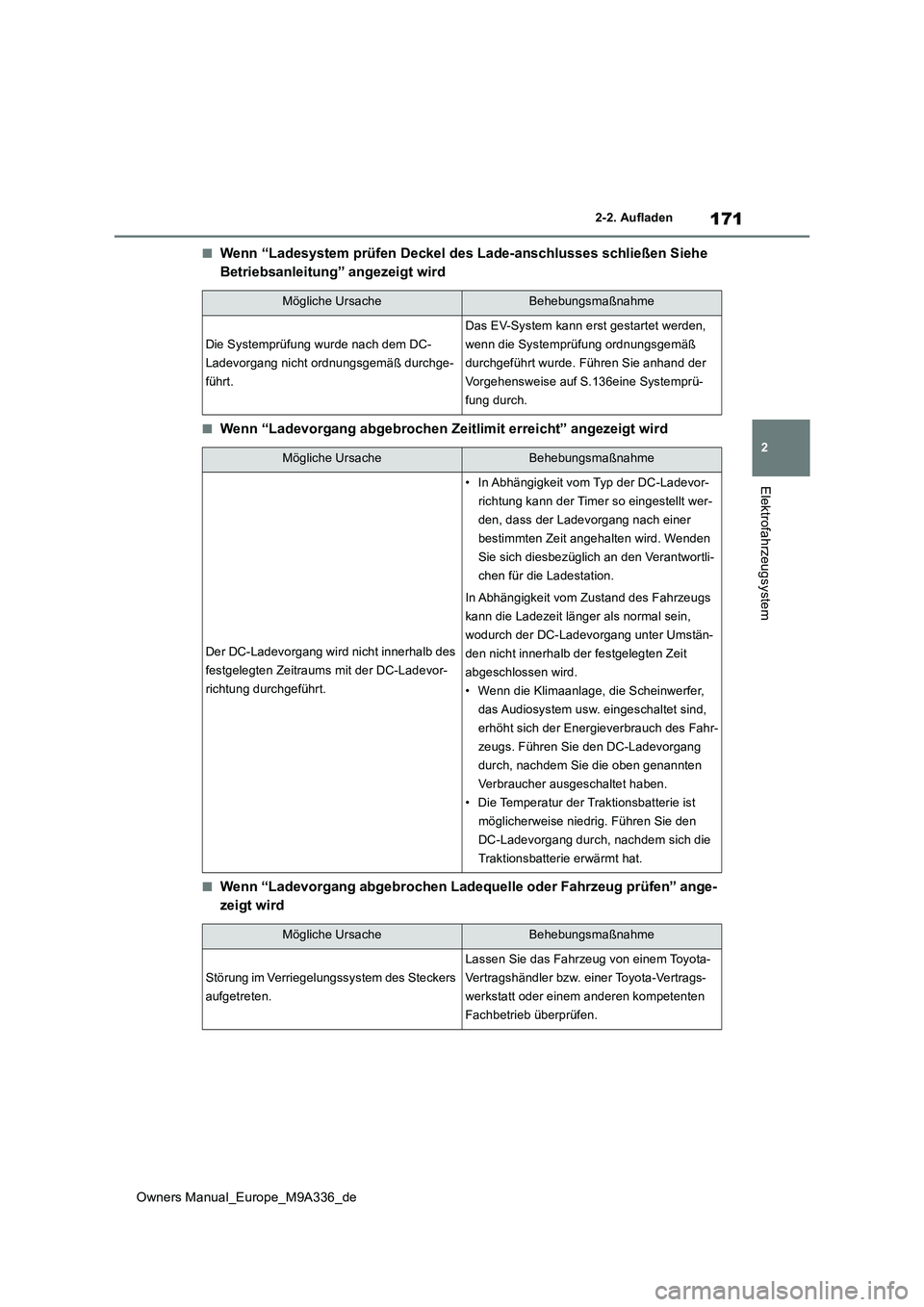

171
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
■Wenn “Ladesystem prüfen Deckel des Lade-anschlusses schließen Siehe
Betriebsanleitung” angezeigt wird
■Wenn “Ladevorgang abgebrochen Zeitlimit erreicht” angezeigt wir d
■Wenn “Ladevorgang abgebrochen Ladequelle oder Fahrzeug prüfen” ange-
zeigt wird
Mögliche UrsacheBehebungsmaßnahme
Die Systemprüfung wurde nach dem DC-
Ladevorgang nicht ordnungsgemäß durchge-
führt.
Das EV-System kann erst gestartet werden,
wenn die Systemprüfung ordnungsgemäß
durchgeführt wurde. Führen Sie anhand der
Vorgehensweise auf S.136eine Systemprü-
fung durch.
Mögliche UrsacheBehebungsmaßnahme
Der DC-Ladevorgang wird nicht innerhalb des
festgelegten Zeitraums mit der DC-Ladevor-
richtung durchgeführt.
• In Abhängigkeit vom Typ der DC-Ladevor-
richtung kann der Timer so eingestellt wer-
den, dass der Ladevorgang nach einer
bestimmten Zeit angehalten wird. Wenden
Sie sich diesbezüglich an den Verantwortli-
chen für die Ladestation.
In Abhängigkeit vom Zustand des Fahrzeugs
kann die Ladezeit länger als normal sein,
wodurch der DC-Ladevorgang unter Umstän-
den nicht innerhalb der festgelegten Zeit
abgeschlossen wird.
• Wenn die Klimaanlage, die Scheinwerfer,
das Audiosystem usw. eingeschaltet sind,
erhöht sich der Energie verbrauch des Fahr-
zeugs. Führen Sie den DC-Ladevorgang
durch, nachdem Sie die oben genannten
Verbraucher ausgeschaltet haben.
• Die Temperatur der Traktionsbatterie ist
möglicherweise niedrig. Führen Sie den
DC-Ladevorgang durch , nachdem sich die
Traktionsbatterie erwärmt hat.
Mögliche UrsacheBehebungsmaßnahme
Störung im Verriegelungssystem des Steckers
aufgetreten.
Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
