Conduite
6Fonctionnement manuel
Afin de limiter la consommation de carburant lors d'un arrêt prolongé
moteur tournant (embouteillage...),
positionner le sélecteur de vitesses sur N et
serrer le frein de stationnement.
►

Sélectionner la position

M
pour le passage
séquentiel des six rapports de vitesse.
►

Pour monter
/ descendre les rapports, donner
une impulsion vers l'arrière
/ l'avant.
Le passage de rapport est effectué uniquement
si les conditions de vitesse du véhicule et de
régime moteur le permettent
; sinon, les règles
du fonctionnement automatique s'appliquent
momentanément.
D disparaît et les rapports engagés apparaissent
successivement au combiné.
En sous-régime ou en sur-régime, le rapport de
vitesse sélectionné clignote pendant quelques
secondes, puis le rapport réellement engagé
s'affiche.
Le passage de la position D à la position M peut
s'effectuer à tout moment.
À l'arrêt ou à très basse vitesse, la boîte de
vitesses sélectionne automatiquement le rapport
M1.
En fonctionnement manuel, le programme Sport
est inopérant.
Ce symbole s'affiche si un rapport est mal
engagé (sélecteur de vitesses entre deux
positions).
Arrêt du véhicule
Avant de couper le moteur, il est possible de
passer en position P ou N pour être au point
mort.
Dans les deux cas, serrer le frein de
stationnement pour immobiliser le véhicule, sauf
si celui-ci est programmé en mode automatique.
Si le sélecteur de vitesses n'est pas en
position P , à l'ouverture de la porte
conducteur ou 45
secondes environ après la
coupure du contact, un signal sonore retentit
et un message apparaît.
►

Repositionner le sélecteur sur

P
; le signal
sonore s'interrompt et le message disparaît.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume accompagné de l'affichage d'un
message, dès la mise du contact.
Dans ce cas, la boîte de vitesses passe en mode
secours en se bloquant sur le 3
ème rapport. Il est
possible de ressentir un choc important (sans
risque pour la boîte de vitesses) en passant de

P

à R et de

N à R.
Ne pas dépasser la vitesse de 100
km/h dans la
limite de la réglementation locale.
Faire vérifier par le réseau CITROËN ou par un
atelier qualifié.
Risque de détériorer la boîte de
vitesses :
–

En cas d'appui simultané sur les pédales
d'accélérateur et de frein.
–


En cas de panne de batterie, forçage du
passage du sélecteur de la position


P
à une
autre position.
Avec une boîte de vitesses automatique, ne jamais chercher à démarrer le moteur
en poussant le véhicule.
Boîte de vitesses
automatique EAT6 / EAT8
Boîte de vitesses automatique à 6 ou 8 vitesses
avec un sélecteur impulsionnel. Elle permet
également un mode manuel avec le passage
des vitesses à l'aide des palettes de commande,
situées derrière le volant.
États de la boîte de vitesses
P. Parking
Pour le stationnement du véhicule
: les roues
avant sont bloquées.
R. Marche arrière

11 2
Conduite
N.Point mort
Pour déplacer le véhicule, contact coupé et
ainsi mettre le véhicule en roue libre.
Pour plus d'informations sur la Mise en roue
libre du véhicule , se reporter à la rubrique
correspondante.
D. Conduite en mode automatique
La boîte gère le passage des vitesses en
fonction du style de conduite, du profil de la
route et de la charge du véhicule.
M. Conduite en mode manuel
Le conducteur passe les vitesses à l'aide des
commandes au volant.
Sélecteur impulsionnel

A.Bouton P
Pour passer en mode Parking. B.
Bouton Unlock
Pour déverrouiller la boîte de vitesses et
quitter P ou passer en R, pied sur la pédale
de frein.
L'appui maintenu sur ce bouton doit se faire
avant impulsion sur le sélecteur.
C. Bouton M
Pour passer en mode manuel permanent à
partir du mode
D
.
D. Voyants d'état de la boîte de vitesses (R, N,
D)
►
Basculer le sélecteur en donnant une ou
deux impulsions vers l'avant ( N
ou R) ou vers
l'arrière ( N ou D), en franchissant, si nécessaire,
le point de résistance.
Dès que le sélecteur impulsionnel est relâché, il
revient à sa position initiale.
Par exemple, pour passer de
P
à R, tout en
appuyant sur Unlock, donner au choix deux
impulsions vers l'avant sans franchir le point
de résistance ou bien une seule impulsion en
franchissant le point de résistance :
–
Dans le premier cas, la boîte passe de

P
à N,
puis de N à R.
–
Dans le second cas, la boîte passe
directement de

P
à R.
Commandes au volant
En mode M et D, les palettes de commande au
volant permettent de changer manuellement de
rapport. Elles ne permettent pas de sélectionner le point
mort, ni d'engager ou quitter la marche arrière.


► Tirer vers soi la palette
"+" ou "-" en donnant
une impulsion pour engager respectivement le
rapport supérieur ou inférieur.
Affichages au combiné
Dès la mise du contact, l'état de la boîte de
vitesses s'affiche au combiné :
P : stationnement.
R : marche arrière.
N : point mort.
D1...D8 : mode automatique.
S : programme Sport.
M1...M8 : mode manuel.
- : demande non prise en compte en mode
manuel.
Contact mis, à l'ouverture de la porte conducteur,
un message s'affiche pour vous demander de
mettre la boîte de vitesses en mode

P
.
Fonctionnement
Moteur tournant, si un appui sur la pédale de
frein et/ou sur le bouton Unlock est nécessaire

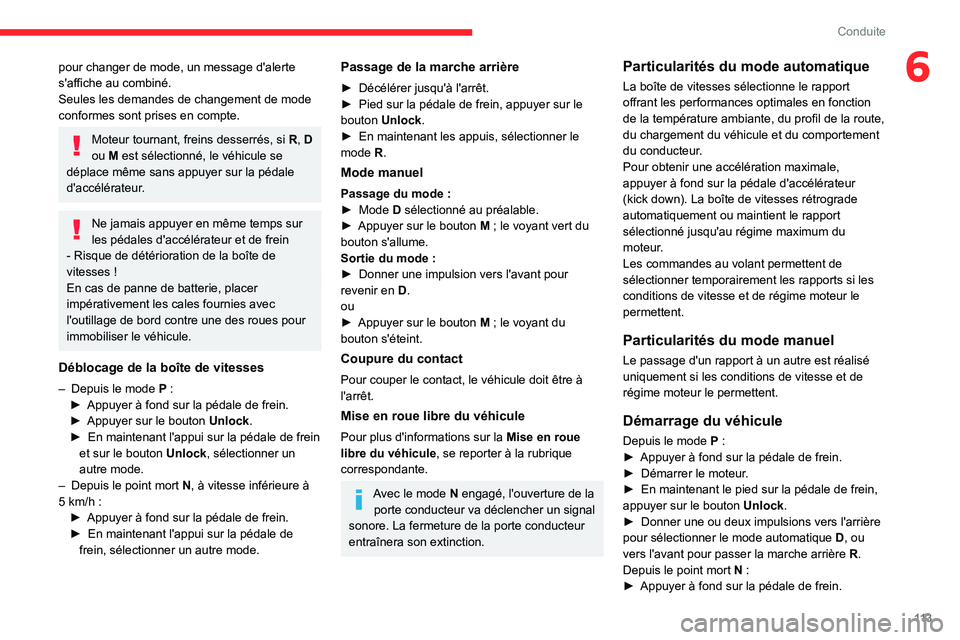

11 3
Conduite
6pour changer de mode, un message d'alerte
s'affiche au combiné.
Seules les demandes de changement de mode
conformes sont prises en compte.
Moteur tournant, freins desserrés, si R, D
ou M est sélectionné, le véhicule se
déplace même sans appuyer sur la pédale
d'accélérateur.
Ne jamais appuyer en même temps sur
les pédales d'accélérateur et de frein
- Risque de détérioration de la boîte de
vitesses
!
En cas de panne de batterie, placer
impérativement les cales fournies avec
l'outillage de bord contre une des roues pour
immobiliser le véhicule.
Déblocage de la boîte de vitesses
– Depuis le mode P :
► Appuyer à fond sur la pédale de frein.
►

Appuyer sur le bouton Unlock

.
►

En maintenant l'appui sur la pédale de frein
et sur le bouton

Unlock, sélectionner un
autre mode.
–

Depuis le point mort

N
, à vitesse inférieure à
5
km/h :
►

Appuyer à fond sur la pédale de frein.
►


En maintenant l'appui sur la pédale de
frein, sélectionner un autre mode.
Passage de la marche arrière
► Décélérer jusqu'à l'arrêt.
► Pied sur la pédale de frein, appuyer sur le
bouton
Unlock.
►

En maintenant les appuis, sélectionner le
mode

R.
Mode manuel
Passage du mode :
► Mode D sélectionné au préalable.
►

Appuyer sur le bouton

M
; le voyant vert du
bouton s'allume.
Sortie du mode
:
►

Donner une impulsion vers l'avant pour
revenir en


D
.
ou
►

Appuyer sur le bouton

M
; le voyant du
bouton s'éteint.
Coupure du contact
Pour couper le contact, le véhicule doit être à
l'arrêt.
Mise en roue libre du véhicule
Pour plus d'informations sur la Mise en roue
libre du véhicule , se reporter à la rubrique
correspondante.
Avec le mode N engagé, l'ouverture de la
porte conducteur va déclencher un signal
sonore. La fermeture de la porte conducteur
entraînera son extinction.
Particularités du mode automatique
La boîte de vitesses sélectionne le rapport
offrant les performances optimales en fonction
de la température ambiante, du profil de la route,
du chargement du véhicule et du comportement
du conducteur.
Pour obtenir une accélération maximale,
appuyer à fond sur la pédale d'accélérateur
(kick down). La boîte de vitesses rétrograde
automatiquement ou maintient le rapport
sélectionné jusqu'au régime maximum du
moteur.
Les commandes au volant permettent de
sélectionner temporairement les rapports si les
conditions de vitesse et de régime moteur le
permettent.
Particularités du mode manuel
Le passage d'un rapport à un autre est réalisé
uniquement si les conditions de vitesse et de
régime moteur le permettent.
Démarrage du véhicule
Depuis le mode P :
► Appuyer à fond sur la pédale de frein.
►

Démarrer le moteur
.
►

En maintenant le pied sur la pédale de frein,
appuyer sur le bouton


Unlock
.
►

Donner une ou deux impulsions vers l'arrière
pour sélectionner le mode automatique


D
, ou
vers l'avant pour passer la marche arrière

R
.
Depuis le point mort

N
:
►

Appuyer à fond sur la pédale de frein.

11 4
Conduite
► Démarrer le moteur.
► En maintenant le pied sur la pédale de
frein, donner une impulsion vers l'arrière
pour sélectionner le mode automatique

D
, ou
vers l'avant, accompagnée de l'appui sur le
bouton
Unlock pour passer la marche arrière
R
.
Ensuite, depuis D ou R
:
►

Relâcher la pédale de frein.
►


Accélérer progressivement pour desserrer
automatiquement le frein de stationnement
électrique.
Le véhicule se déplace aussitôt.
Avec une boîte de vitesses automatique, ne jamais chercher à démarrer le moteur
en poussant le véhicule.
Arrêt du véhicule
Quel que soit l'état de la boîte de vitesses à
la coupure du contact, le mode P s'engage
automatiquement et immédiatement.
Néanmoins, en mode N, le mode P s'engagera
après un délai de 5 secondes (pour réaliser la
procédure de mise en roue libre du véhicule).
Vérifier que le mode

P
est bien engagé et
que le frein de stationnement électrique s'est
serré automatiquement
; à défaut, le serrer
manuellement.
Les voyants correspondants du sélecteur
et de la palette de commande du frein de
stationnement électrique doivent être allumés,
ainsi que les témoins au combiné.
Anomalies de fonctionnement
Anomalie de fonctionnement de la
boîte de vitesses
Ce témoin s'allume, accompagné de
l'affichage d'un message et d'un signal
sonore, dès la mise du contact.
Se rendre dans le réseau CITROËN ou dans un
atelier qualifié.
Ne pas rouler à une vitesse supérieure à
100

km/h, dans la limite de la réglementation
locale.
La boîte de vitesses passe en mode de secours
:
le mode
D se bloque sur le troisième rapport, les
palettes au volant sont inopérantes, le mode

M

n'est plus accessible. Un choc important peut
être ressenti en passant la marche arrière. Il est
sans risque pour la boîte de vitesses.
Anomalie de fonctionnement du sélecteur
Dysfonctionnement mineur
Ce témoin s'allume, accompagné de
l'affichage d'un message et d'un signal
sonore.
Conduire prudemment et se rendre dans le
réseau CITROËN ou dans un atelier qualifié.
Dans certains cas, les voyants du sélecteur
ne s'allument plus, mais l'état de la boîte de
vitesses reste affiché au combiné.
Dysfonctionnement grave
Ce témoin s'allume, accompagné de
l'affichage d'un message.
S'arrêter dès que possible, à l'écart de la
circulation, et faire appel au réseau
CITROËN ou à un atelier qualifié.
Boîte de vitesses
automatique électrifiée
e-EAT8 (Hybride
rechargeable)
Boîte de vitesses automatique à 8 vitesses avec
sélecteur impulsionnel et fonction de freinage
régénératif.
À l'exception du mode manuel et du freinage
régénératif, le fonctionnement est identique à
celui des autres boîtes de vitesses EA
T8.
Pour plus d'informations sur le Fonctionnement
et les Anomalies de fonctionnement de
la boîte de vitesses EAT8, se reporter aux
rubriques correspondantes.
États de la boîte de vitesses
P. Parking
Pour le stationnement du véhicule
: les
roues avant sont bloquées.
R. Marche arrière

11 5
Conduite
6N.Point mort
Pour déplacer le véhicule contact coupé
:
dans certaines stations de lavage, en cas
de remorquage du véhicule...
D/B. Marche avant automatique ( D) ou
marche avant automatique avec freinage
régénératif ( B)
La boîte gère le passage des vitesses en
fonction du style de conduite, du profil de
la route et de la charge du véhicule. Avec
la fonction de freinage régénératif activée,
la boîte gère également le freinage au
relâchement de la pédale d'accélérateur.
Sélecteur impulsionnel

A. Bouton P
Pour passer en mode Parking.
B. Bouton Unlock
Pour déverrouiller la boîte de vitesses et
quitter
P ou passer en R, pied sur la pédale
de frein.
L'appui maintenu sur ce bouton doit se faire
avant impulsion sur le sélecteur.
C. Voyants d'état de la boîte de vitesses (R, N,
D/B)
Pour sortir du mode Parking, attendre
l'allumage du témoin READY.
Affichages au combiné
Dès la mise du contact, l'état de la boîte de
vitesses s'affiche au combiné
:
P : stationnement.
R : marche arrière.
N : point mort.
D1 à D8 : marche avant automatique.
B1 à B8 : marche avant automatique avec
fonction de freinage régénératif activée.
En roulage tout électrique, le rapport engagé
n'est pas indiqué.
À la coupure du contact, l'état de la boîte de
vitesses reste affiché quelques secondes au
combiné.
Freinage régénératif
(fonction Brake)
La fonction de freinage régénératif agit comme
un frein moteur en produisant une décélération
du véhicule sans appui sur la pédale de frein.
Lorsque le conducteur relâche la pédale
d'accélérateur, le véhicule ralentit plus fortement.
L'énergie récupérée au lever de pied est alors
utilisée pour recharger partiellement la batterie
de traction.
Cette recharge partielle ne fait pas
évoluer l'indicateur de niveau de charge.
La décélération du véhicule n’entraîne
pas l'allumage des feux de stop.
►

Depuis le mode

D/B
, donner une impulsion
vers l'arrière du sélecteur impulsionnel pour
activer
/ désactiver la fonction.
Le D est remplacé par un B au combiné.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Dans certaines situations (exemples :
batterie pleine, températures extrêmes),
le niveau de freinage régénératif peut être
temporairement limité et la décélération
moins importante.
Le conducteur doit rester attentif aux
conditions de circulation et doit toujours être
prêt à utiliser la pédale de frein.
Freinage régénératif par la pédale de
frein
L'appui sur la pédale de frein permet
également de récupérer de l'énergie pour
recharger partiellement la batterie de traction,

11 6
Conduite
sans faire évoluer l'indicateur de niveau de
charge.
Butées Hydrauliques
Progressives
Ce système de suspension à butées
hydrauliques progressives améliore le confort
de roulage en filtrant les imperfections et les
sollicitations de la route.
Chaque amortisseur est équipé d'une butée
hydraulique de compression (en bas) et d'une
butée hydraulique de détente (en haut).
En fonction de l'intensité de l'amortissement,
ces butées offrent une plus grande liberté
de débattement au véhicule ou ralentissent
progressivement le mouvement pour éviter les
arrêts brusques en fin de course.
Contrairement à une suspension classique qui
absorbe l'énergie mais en restitue une partie,
cette suspension active absorbe et dissipe cette
énergie, sans phénomène de rebond.
Modes de conduite
Le nombre et le type de modes de conduite
disponibles dépendent de la motorisation et de
l'équipement du véhicule.
La sélection d'un mode de conduite s'effectue à
partir de l'une des commandes suivantes, selon
version :




1. L'appui sur la commande active le mode Eco.
Le voyant s'allume.
2. L'appui sur la commande active le mode
Sport. Le voyant s'allume.
3. L'appui sur la commande permet d'afficher
les modes au combiné.
Le mode sélectionné est immédiatement
activé.
Avec motorisations
essence / Diesel
À chaque mise du contact, le mode Normal est
sélectionné par défaut.
Eco
Permet de réduire la consommation d'énergie en
diminuant les performances du chauffage et de
l'air conditionné, sans toutefois les désactiver.
Normal
Pour retrouver les paramétrages d'origine du
véhicule.
Sport
Permet une conduite plus dynamique avec
action sur l'assistance de direction, l'accélérateur
et le passage des vitesses avec une boîte de
vitesses automatique.
Selon version, avec une boîte de
vitesses EAT8, sélecteur en positon
D ,
hors mode Sport, relâcher complètement la
pédale d'accélérateur permet le passage en
roue libre pour économiser du carburant.
Il est alors normal de constater une baisse
du régime moteur (compte-tours au ralenti,
baisse du niveau sonore du moteur).
Avec motorisation hybride rechargeable
À chaque mise du contact, le mode Electric est
sélectionné par défaut.
Electric
Permet un roulage assuré à 100% par l'énergie
électrique. La vitesse maximale est d'environ
135
km/h.
Au démarrage, si les conditions ne permettent
pas l'activation ou le maintien du mode Electric,
le message "Mode électrique actuellement
indisponible" apparaît au combiné. Le véhicule
bascule automatiquement en mode Hybrid.

11 7
Conduite
6L'allumage d'une LED en dessous du rétroviseur
intérieur, visible de l'extérieur du véhicule,
confirme le roulage en mode Electric.
Il est possible de désactiver l'allumage
de la LED en insérant la pointe d'un
accessoire de type trombone dans le trou
situé sous le rétroviseur.
Conditions d'activation
–

Niveau de charge de la batterie suffisant.
Un branchement du véhicule après chaque
roulage est donc préconisé. Le mode Electric


est disponible tant qu’il reste de l’énergie dans
la batterie.
–

T

empérature extérieure comprise entre -5°C et
45°C environ.
Sortie manuelle du mode
–

Appui à fond sur la pédale d’accélérateur
.
–

Sélection d'un autre mode.
En cas de non-utilisation du véhicule
pendant une longue période (plusieurs
mois), un redémarrage du moteur essence
peut se produire même si la batterie est
chargée.
Hybrid
Permet d'optimiser la consommation
de carburant du véhicule en gérant le
fonctionnement alterné ou simultané des
deux types de moteurs, en fonction des
conditions de roulage et du style de conduite.
En mode Hybrid, en fonction de la vitesse, il
est possible de rouler en 100 % électrique si le
niveau de charge de la batterie est suffisant et
les besoins d'accélération sont modérés.
Sport
Permet une conduite plus dynamique pour
profiter des performances maximales du
véhicule.
L'énergie électrique vient en appoint du moteur
essence tant qu'il reste de l'énergie dans la
batterie.
Aide au démarrage en pente
Système maintenant immobilisé un court instant
(environ 2
secondes) le véhicule lors d'un
démarrage en pente, le temps de passer de la
pédale de frein à la pédale d'accélérateur.
Il n'est actif uniquement lorsque
:
–

Le véhicule a été complètement immobilisé
pied sur la pédale de frein.
–


Certaines conditions de pente sont réunies.
–


La porte conducteur est fermée.
Ne pas sortir du véhicule pendant la
phase de maintien temporaire de l'aide
au démarrage en pente.
Si quelqu'un doit sortir du véhicule moteur
tournant, serrer manuellement le frein de
stationnement. Puis vérifier que le témoin
de frein de stationnement et le témoin

P
de
la palette de commande sont allumés de
manière fixe.
Fonctionnement

En pente montante, véhicule à l'arrêt, le
véhicule est maintenu un court instant dès
que vous relâchez la pédale de frein :
–
si vous êtes en première vitesse ou au point
mort en boîte de vitesses manuelle.
–


si vous êtes en mode
D ou M en boîte de
vitesses automatique.


En pente descendante, véhicule à l'arrêt
et marche arrière engagée, le véhicule est

11 8
Conduite
maintenu un court instant dès que vous
relâchez la pédale de frein.
Anomalie de fonctionnement
En cas de dysfonctionnement, ces
témoins s'allument, accompagnés
de l'affichage d'un message.
Consulter le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Indicateur de changement
de rapport
(Suivant motorisation.)
Système permettant de réduire la consommation
de carburant en préconisant le rapport de vitesse
le plus adapté.
Fonctionnement
Selon la situation de conduite et l'équipement du
véhicule, le système peut préconiser de sauter
un ou plusieurs rapports.
Les préconisations d'engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la route,
la densité de la circulation ou la sécurité restent
des éléments déterminants dans le choix du
rapport optimal. Le conducteur garde donc la
responsabilité de suivre ou non les indications
du système.
Cette fonction ne peut pas être désactivée.
Avec une boîte de vitesses automatique, le système n'est actif qu'en
fonctionnement manuel.
L'information apparaît dans le combiné,
sous la forme d'une flèche et du rapport
conseillé.
Le système adapte les consignes de
changement de rapport en fonction des
conditions de roulage (pente, charge,...) et
des sollicitations du conducteur (demande de
puissance, accélération, freinage,...).
Le système ne propose en aucun cas
:
–

D'engager le premier rapport.
–


D'engager la marche arrière.
Stop & Start
La fonction Stop & Start met le moteur en veille -
mode STOP - lors de phases d'arrêt du véhicule
(feux rouges, embouteillages...). Le moteur
redémarre automatiquement - mode START


-
dès que le conducteur souhaite repartir.
La fonction est destinée à réduire,
essentiellement en mode urbain, la
consommation de carburant, les émissions de
gaz polluants et le niveau sonore à l'arrêt.
La fonction ne modifie pas les fonctionnalités du
véhicule, notamment le freinage.
Ouverture du capot moteur
Avant toute intervention sous le capot,
neutraliser le Stop & Start pour éviter tout
risque de blessure lié à un redémarrage
automatique du moteur.
Conduite sur chaussée inondée
Avant d'engager le véhicule dans une
zone inondée, il est fortement recommandé
de neutraliser le Stop & Start.
Pour plus d'informations sur les Conseils de
conduite, notamment sur chaussée inondée,
se reporter à la rubrique correspondante.
Désactivation / Réactivation
La fonction est activée par défaut à la mise du
contact du véhicule.
Pour désactiver
/ réactiver la fonction :




► Appuyer sur le bouton.
Un message au combiné confirme le
changement d'état.
