Accès au Guide d'utilisation
APPLICA
Installer l’application Scan MyCitro\353n (contenu
disponible hors connexion). ONLINE
Aller sur le site Internet CITRO\313N, rubrique
"MyCitro\353n" pour consulter ou télécharger le guide ou
aller à l'adresse suivante
:
http://service.citroen.com/ACddb/
Scanner ce QR Code pour un accès
direct.
Ce pictogramme signale les dernières
informations disponibles.
Puis sélectionner :
–
le véhicule,
–


la période d'édition correspondant à la date de la
1ère mise en circulation du véhicule. Sélectionner :
– la langue,
– le véhicule, sa silhouette,
–

la période d'édition du guide d'utilisation
correspondant à la date de la 1ère mise en circulation
du véhicule.

13
Instruments de bord
1Frein de stationnement électriqueFixe.
Le frein de stationnement électrique est
serré.
Clignotant.
Le serrage / desserrage est défaillant.
Effectuer (1)
: stationner sur un terrain plat (à
l'horizontale).
Avec une boîte de vitesses manuelle, engager
un rapport.
Avec une boîte de vitesses automatique,
sélectionner le mode

P
.
Couper le contact et effectuer
(2).
FreinageFixe.
La baisse du niveau de liquide de frein
dans le circuit de freinage est importante.
Effectuer (1), puis faire l'appoint avec un
liquide conforme aux recommandations
du Constructeur. Si le problème persiste,
effectuer
(2).
Fixes.
Le répartiteur électronique de
freinage

(REF) est défaillant.
Effectuer (1), puis
(2).
Témoins de couleur orange
Antiblocage des roues (ABS)
Fixe.
Le système d'antiblocage des roues est
défaillant.
Le véhicule conserve un freinage classique.
Roulez prudemment à allure modérée, puis (3).
ServiceAllumé temporairement, accompagné de l'affichage d'un message.
Une ou plusieurs anomalies mineures, sans
témoin spécifique, sont détectées.
Identifiez la cause de l'anomalie à l'aide du
message qui s'affiche au combiné.
Vous pouvez traiter vous-même certaines
anomalies, comme une porte ouverte ou le début
de saturation du filtre à particules.
Pour les autres anomalies, comme la défaillance
du système de détection de sous-gonflage,
effectuez (3).
Fixe, accompagné de l'affichage d'un
message.
Une ou plusieurs anomalies majeures, sans
témoin spécifique, sont détectées.
Identifiez la cause de l'anomalie à l'aide du
message qui s'affiche au combiné, puis effectuez
(3).
Témoin de Service fixe et témoin de la clé d'entretien clignotant puis
fixe.
L'échéance de révision est dépassée.
La révision du véhicule doit être effectuée dès
que possible.
Uniquement avec moteurs Diesel BlueHDi.
AdBlue® (BlueHDi)Allumé pendant 30 secondes environ à
chaque démarrage du véhicule, accompagné d'un message indiquant
l'autonomie de roulage.
L'autonomie de roulage est comprise entre 2
400
et 800 km.
Faire un appoint en AdBlue
®.Fixe dès la mise du contact, accompagné
d'un signal sonore et d'un message
indiquant l'autonomie de roulage.
L'autonomie de roulage est comprise entre 800
et 100

km.
Faire rapidement un appoint en AdBlue
®, ou
effectuer

(3).
Clignotant, accompagné d'un signal
sonore et d'un message indiquant
l'autonomie de roulage.
L'autonomie de roulage est inférieure à 100
km.
Faire impérativement un appoint en AdBlue
®
pour éviter le blocage du démarrage, ou
effectuer

(3).
Clignotant, accompagné d'un signal
sonore et d'un message indiquant
l'interdiction du démarrage.
Le réservoir d'AdBlue
® est vide : le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur
.
Pour redémarrer le moteur, faire un appoint en
AdBlue
®, ou effectuer (2).
Il est
impératif de verser une quantité minimale
de 5

litres d'AdBlue
® dans son réservoir.

14
Instruments de bord
Système d'antipollution SCR (BlueHDi)Fixes dès la mise du contact,
accompagné d'un signal sonore et
d'un message.
Un dysfonctionnement du système d'antipollution
SCR est détecté.
Cette alerte disparaît dès que le niveau
d'émission des gaz d'échappement redevient
conforme.
Témoin d'AdBlue® clignotant dès la
mise du contact, associé au
témoin d'Autodiagnostic moteur fixe,
accompagnés d'un signal sonore et d'un
message indiquant l'autonomie de roulage.
Selon le message affiché, il est possible
de parcourir jusqu'à 1

100

km avant le
déclenchement du dispositif d'antidémarrage du
moteur.
Effectuer (3) au plus tôt pour éviter le blocage
du démarrage.
Témoin d'AdBlue® clignotant dès la
mise du contact, associé au
témoin d'Autodiagnostic moteur fixe,
accompagnés d'un signal sonore et d'un
message informant de l’interdiction de
démarrage.
Le dispositif d'antidémarrage empêche le
redémarrage du moteur (dépassement de la
limite de roulage autorisée après confirmation du
dysfonctionnement du système d'antipollution).
Pour redémarrer le moteur, effectuer
(2).
Système d'autodiagnostic moteurClignotant.
Le système du contrôle moteur est
défaillant.
Risque de destruction du catalyseur.
Effectuez impérativement (2).
Fixe.
Le système d'antipollution est défaillant.
Le témoin doit s'éteindre au démarrage du
moteur.
Effectuez (3) rapidement.
Alerte Risque Collision / Active Safety
Brake
Clignotant.
Le système s'active.
Le véhicule freine brièvement afin de réduire la
vitesse de collision frontale avec le véhicule qui
précède.
Fixe, accompagné d'un message et d'un
signal sonore.
Le système est défaillant.
Effectuez (3).
Fixe, accompagné d'un message.
Le système est neutralisé, via le menu de
configuration du véhicule.
Alerte active de franchissement
involontaire de ligne
Fixe.
Le système est automatiquement
désactivé ou en veille.
Clignotant.
Le franchissement d'une ligne discontinue
sans activation du clignotant est imminent.
Le système s'active, puis corrige la trajectoire du
côté de la ligne détectée.
Fixes.
Le système est défaillant.
Effectuer (3).
Aide au maintien de la position dans la
voie
Fixe, accompagné du témoin de
Service.
Le système est défaillant.
Effectuer (3).
Contrôle dynamique de stabilité (CDS) /
Antipatinage des roues (ASR)
Fixe.
Le système est désactivé.
Le système CDS/ASR est automatiquement
réactivé au démarrage du véhicule, et à partir
d'environ 50
km/h.
En deçà de 50
km/h, vous pouvez le réactiver
manuellement.
Clignotant.
La régulation du CDS/ASR s'active en
cas de perte d'adhérence ou de trajectoire.
Fixe.
Le système CDS/ASR est défaillant.
Effectuez (3).

15
Instruments de bord
1Anomalie du frein de secours (avec frein
de stationnement électrique)
Fixes, accompagnés du message
"Défaut frein de parking".
Le freinage de secours ne dispose pas des
performances optimales.
Si le desserrage automatique est indisponible,
utiliser le desserrage manuel ou effectuer
(3).
Aide au démarrage en penteFixes, accompagnés du message
"Défaut système anti-recul"
Le système est défaillant.
Effectuer (3).
Sous-gonflageFixe, accompagné d'un signal sonore et
d'un message.
La pression est insuffisante dans une ou
plusieurs roues.
Contrôlez la pression des pneumatiques le plus
rapidement possible.
Réinitialisez le système de détection après
ajustement de pression.
Témoin de sous-gonflage clignotant puis fixe et témoin de
Service fixe.
Le système de surveillance de la pression des
pneumatiques est défaillant.
La détection de sous-gonflage n'est plus
assurée.
Dès que possible, vérifier la pression des
pneumatiques et effectuer
(3).
Préchauffage moteur DieselFixe.
La durée d'allumage dépend des
conditions climatiques.
Le contact est mis.
Attendez l'extinction du témoin avant de
démarrer.
Si le moteur ne démarre pas, remettez le contact
et attendez de nouveau l'extinction du témoin,
puis démarrez le moteur.
Airbag passager avant (ON)Fixe.
L'airbag frontal passager est activé.
La commande est actionnée sur la position
"ON".
Dans ce cas, n'installez PAS de siège enfant
"dos à la route" sur le siège passager avant -
Risque de blessures graves !
Airbag passager avant (OFF)Fixe.
L'airbag frontal passager est neutralisé.
La commande est actionnée sur la position
"OFF ".
Vous pouvez installer un siège enfant "dos
à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte
Airbags allumé).
AirbagsFixe.
L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de sécurité est
défaillant. Effectuez (3).
Avertisseur sonore piéton (Hybride
rechargeable)
Fixe.
Une anomalie est détectée sur
l'avertisseur.
Effectuer
(3).
Niveau mini de carburantou Fixe (témoin ou LED) et aiguille
dans la zone rouge (selon
version), accompagné d’un signal sonore et d’un
message.
Le signal sonore et le message sont répétés à
une cadence qui croît au fur et à mesure que le
niveau baisse et se rapproche de zéro.
Au premier allumage, il reste environ 5
litres de
carburant dans le réservoir (réserve).
Compléter rapidement le niveau de carburant
pour éviter la panne.
Ne jamais rouler jusqu'à la panne sèche ,
cela pourrait endommager les systèmes
d'antipollution et d'injection.
Fixe.
Le filtre à gazole contient de l'eau.
Risque de détérioration du système d'injection
:
effectuez (2) sans délai.

18
Instruments de bord
Fixe, dès la mise du contact.
L'échéance de révision est inférieure à
1

000

km.
Effectuer la révision très prochainement.
Clé d'entretien clignotanteClignotant puis fixe, dès la mise du
contact.
(Avec moteurs Diesel BlueHDi, associé au
témoin de Service.)
L'échéance de révision est dépassée.
Effectuer la révision dès que possible.
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
►

Couper le contact.



► Appuyer sur ce bouton et le maintenir
enfoncé.
►

Mettre le contact
; l'afficheur kilométrique
commence un compte à rebours.
►

Lorsque l'afficheur indique =0

, relâcher le
bouton
; la clé disparaît.
Si la batterie doit être débranchée après
cette opération, verrouiller le véhicule et
attendre au moins 5
minutes pour que la
remise à zéro soit prise en compte.
Rappel de l'information d'entretien
À tout moment, il est possible d'accéder à
l'information d'entretien dans le combiné.


► Appuyer sur ce bouton pour afficher
momentanément l'information d'enretien.
La distance indiquée (en kilomètres ou
miles) est déterminée en fonction du
kilométrage parcouru et du temps écoulé
depuis la dernière révision.
L'alerte peut aussi se déclencher à proximité
d'une date d'échéance.
Indicateur de niveau d'huile
moteur
(Suivant version.)
Sur les versions équipées d'une jauge électrique,
la conformité du niveau d'huile moteur s'affiche
quelques secondes au combiné, à la mise du
contact, après l'information d'entretien, sous la
forme de messages.
Toute vérification de ce niveau n'est valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de 30
minutes.
Manque d'huile
Il est indiqué par l'affichage d'un message
indiquant d'ajuster le niveau, accompagné de
l'allumage du témoin de service et d'un signal
sonore.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, complétez
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux, reportez-vous à la rubrique
correspondante.
Dysfonctionnement de la jauge
Il est signalé par l'affichage du message
"Mesure niveau d'huile invalide " au combiné.
Consultez le réseau CITROËN ou un atelier
qualifié.
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
plus surveillé.
Tant que le système est défaillant, vous
devez contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.

24
Instruments de bord
Calculée depuis la dernière remise à zéro
des données du trajet.
Vitesse moyenne
(km/h ou mph)Calculée depuis la dernière remise à zéro
des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à zéro
des données du trajet.
Compteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)
Si votre véhicule est équipé du Stop & Start, un
compteur de temps cumule les durées de mise
en mode ST
OP au cours du trajet.
Il se remet à zéro à chaque mise du contact.
Tablette tactile
Ce système donne accès aux éléments
suivants :
–

Affichage permanent de l'heure et de la
température extérieure (un témoin bleu apparaît
en cas de risque de verglas).
–


Commandes du système de chauffage
/ air
conditionné.
–

Menus de paramétrage des fonctions et des
équipements du véhicule.
– Commandes des équipements audio et
du téléphone et affichage des informations
associées.
–

Affichage des fonctions d'aides visuelles à la
manoeuvre (aide graphique au stationnement,
Park Assist...).
–


Services Internet et affichage des informations
associées.
–


Mode et réglage de l'intensité du massage des
sièges avant (selon version).
–


Commandes du système de navigation et
affichage des informations associées (selon
version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Principes
► Utiliser les boutons disposés sous la tablette
tactile pour accéder aux menus, puis appuyer
sur les touches matérialisées sur la tablette
tactile.
Certains menus peuvent s'afficher sur deux
pages
: appuyer sur la touche " OPTIONS" pour
accéder à la seconde page.
Au bout de quelques instants sans action sur la seconde page, la première page
s'affiche automatiquement.
Pour désactiver / activer une fonction,
sélectionner "OFF" ou "ON".
Paramétrage d'une fonction
Accès à des informations
complémentaires sur la fonction
Validation
Retour à la page précédente ou validation
Menus

Appuyer avec trois doigts sur la tablette tactile pour faire apparaître l'ensemble
des touches des menus.

25
Instruments de bord
1Pour plus d'informations sur les menus,
se reporter aux rubriques décrivant les
systèmes audio et télématique.
Radio / Media
Climatisation
Réglages de la température, du débit
d'air...
Pour plus d'informations sur l' Air conditionné
manuel et l'Air conditionné automatique
bizone, se reporter aux rubriques
correspondantes.
Navigation (Selon équipement)
Conduite ou Véhicule (Selon
équipement)
Activation, désactivation et paramétrage de
certaines fonctions.
Les fonctions sont réparties sous 2 onglets
:
"Fonctions de conduite " et "Réglages
véhicule".
Téléphone
Applications
Affichage des services connectés
disponibles, accès à la fonction Eco-coaching.
Réglages
Principaux réglages du système audio, de
la tablette tactile et du combiné numérique.
Energy
Accès aux fonctionnalités du système
hybride rechargeable (flux d'énergie, statistiques de consommation, charge différée, fonction
eSave).
Menu Energy
Flux
Cette page présente le fonctionnement du
système hybride rechargeable en temps réel.
1.
Mode de conduite actif
2. Moteur essence
3. Moteur électrique
4. Niveau de charge de la batterie de traction
Les flux d'énergie ont une couleur spécifique
pour chaque type de roulage
:
–

Bleu : énergie 100% électrique.
–


Orange : énergie issue du moteur essence.
–


V
ert : récupération d'énergie.
Statistiques
Cette page indique les statistiques de
consommation d'énergie électrique et de
carburant.


1. Consommation électrique moyenne sur
le trajet en cours (kWh/100 km) et valeurs
historiques
:
–

Histogramme bleu
: énergie consommée
directement issue de la batterie de traction.
–

Histogramme vert
: énergie régénérée lors
des phases de décélération et de freinage pour
recharger la batterie.
2. Consommation moyenne de carburant sur le
trajet en cours (l/100
km) et valeurs historiques
(histogramme orange).
►

Appuyer sur les touches

-
ou + pour modifier
l'échelle de temps affichée.
Un trajet en cours est un trajet de plus de
20 minutes sans coupure de contact.
Charge différée
Par défaut, la charge s'effectue dès le
branchement du pistolet.
Une charge différée peut être programmée via la
tablette tactile.
La charge différée est ensuite activée par un
bouton situé dans la trappe de charge.

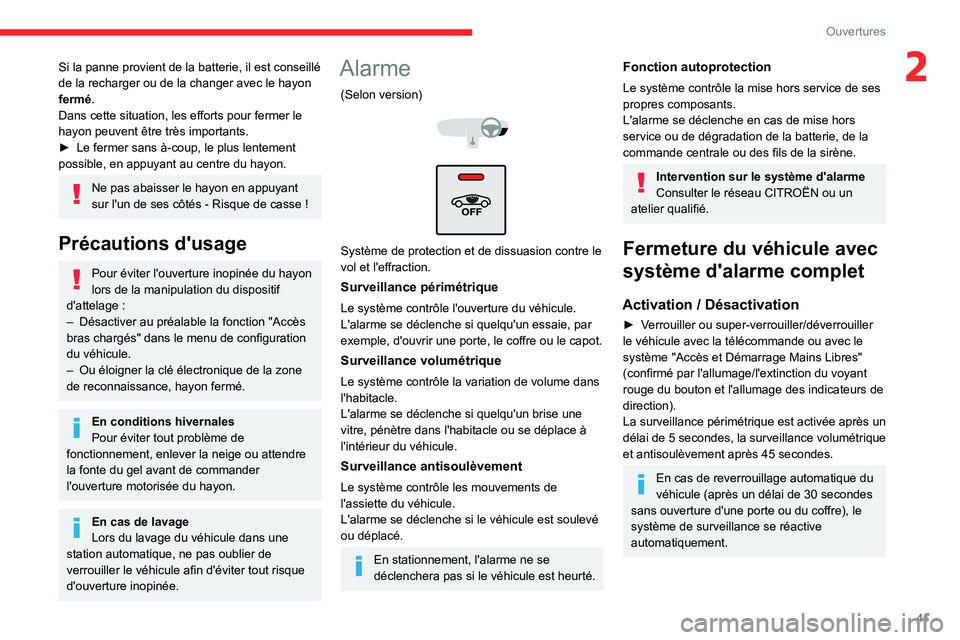

41
Ouvertures
2Si la panne provient de la batterie, il est conseillé
de la recharger ou de la changer avec le hayon
fermé.
Dans cette situation, les efforts pour fermer le
hayon peuvent être très importants.
►

Le fermer sans à-coup, le plus lentement
possible, en appuyant au centre du hayon.
Ne pas abaisser le hayon en appuyant
sur l'un de ses côtés - Risque de casse !
Précautions d'usage
Pour éviter l'ouverture inopinée du hayon
lors de la manipulation du dispositif
d'attelage
:
–

Désactiver au préalable la fonction "Accès
bras chargés" dans le menu de configuration
du véhicule.
–


Ou éloigner la clé électronique de la zone
de reconnaissance, hayon fermé.
En conditions hivernales
Pour éviter tout problème de
fonctionnement, enlever la neige ou attendre
la fonte du gel avant de commander
l'ouverture motorisée du hayon.
En cas de lavage
Lors du lavage du véhicule dans une
station automatique, ne pas oublier de
verrouiller le véhicule afin d'éviter tout risque
d'ouverture inopinée.
Alarme
(Selon version)



Système de protection et de dissuasion contre le
vol et l'effraction.
Surveillance périmétrique
Le système contrôle l'ouverture du véhicule.
L'alarme se déclenche si quelqu'un essaie, par
exemple, d'ouvrir une porte, le coffre ou le capot.
Surveillance volumétrique
Le système contrôle la variation de volume dans
l'habitacle.
L'alarme se déclenche si quelqu'un brise une
vitre, pénètre dans l'habitacle ou se déplace à
l'intérieur du véhicule.
Surveillance antisoulèvement
Le système contrôle les mouvements de
l'assiette du véhicule.
L'alarme se déclenche si le véhicule est soulevé
ou déplacé.
En stationnement, l'alarme ne se
déclenchera pas si le véhicule est heurté.
Fonction autoprotection
Le système contrôle la mise hors service de ses
propres composants.
L'alarme se déclenche en cas de mise hors
service ou de dégradation de la batterie, de la
commande centrale ou des fils de la sirène.
Intervention sur le système d'alarme
Consulter le réseau CITROËN ou un
atelier qualifié.
Fermeture du véhicule avec
système d'alarme complet
Activation / Désactivation
► Verrouiller ou super-verrouiller/déverrouiller
le véhicule avec la télécommande ou avec le
système "Accès et Démarrage Mains Libres"
(confirmé par l'allumage/l'extinction du voyant
rouge du bouton et l'allumage des indicateurs de
direction).
La surveillance périmétrique est activée après un
délai de 5

secondes, la surveillance
volumétrique
et antisoulèvement après 45
secondes.
En cas de reverrouillage automatique du
véhicule (après un délai de 30 secondes
sans ouverture d'une porte ou du coffre), le
système de surveillance se réactive
automatiquement.
