73
Éclairage et visibilité
4Manuel

Mise en service / Arrêt
► Contact coupé, faites un "appel de phares" à
l'aide de la commande d'éclairage pour mettre
en service
/ arrêter la fonction.
L'éclairage d'accompagnement manuel s'arrête
automatiquement au bout d'un temps donné.
Éclairage d'accueil extérieur
automatique
Lorsque la fonction "Allumage automatique des
feux" est activée, en cas de faible luminosité,
les feux de position, de croisement et les spots
de rétroviseurs s'allument automatiquement au
déverrouillage du véhicule.
L'activation ou la neutralisation, ainsi que
la durée de l'éclairage d'accueil extérieur
sont paramétrables par le menu Conduite /
Véhicule de la tablette tactile.
Allumage des feux à distance
Cette fonction est disponible selon version.► Effectuez un appui court sur ce bouton
de la télécommande.
Les feux de position, les feux de croisement, les
feux de plaque minéralogique et les spots de
rétroviseurs extérieurs s'allument pendant 30
secondes.
Un nouvel appui, avant la fin de la temporisation,
entraîne l'extinction immédiate des feux.
Spots de rétroviseurs
extérieurs
Pour faciliter l'accès au véhicule, ces spots
éclairent le sol aux abords des portes avant.
Lorsque la commande du plafonnier
avant est sur cette position, les spots
s'allument automatiquement
:
–

Au déverrouillage du véhicule.
–


À l'ouverture d'une porte.
–


Sur une demande de localisation du véhicule
par la télécommande.
Quelle que soit la position de la commande
du plafonnier avant, ils s'allument également
avec l'éclairage d'accueil et l'éclairage
d'accompagnement.
Ils s'éteignent automatiquement au bout de
30


secondes.
Commutation
automatique des feux de
route
Ce système permute automatiquement les
feux de route et les feux de croisement en
fonction des conditions d'éclairage et de
circulation, grâce à une caméra située en haut
du pare-brise.
Ce système est une aide à la conduite.
Le conducteur reste responsable de
l'éclairage de son véhicule, de son adaptation
aux conditions de luminosité, de visibilité, de
circulation et du respect du code de la route.
Le système sera opérationnel dès que
vous dépassez 25 km/h.
Si vous passez en dessous de 15
km/h, la
fonction ne sera plus opérationnelle.

76
Éclairage et visibilité
Avec balayage automatique

Essuie-vitre avant
► Pour sélectionner la cadence de balayage :
relever ou baisser la commande sur la position
désirée.
Balayage rapide (fortes précipitations)
Balayage normal (pluie modérée)
Balayage intermittent (proportionnel à la
vitesse du véhicule)
Arrêt
Coup par coup (appuyer vers le bas et
relâcher).
ou
Balayage automatique
Se reporter à la rubrique correspondante.
Après la coupure du contact, un léger mouvement des essuie-vitres se
rangeant sous le capot peut se produire.
Si le contact a été coupé avec l'essuie-
vitre actif, il est nécessaire de
manoeuvrer la commande pour réactiver le
balayage à la mise du contact (sauf si la
coupure de contact est inférieure à 1
minute).
Lave-vitre avant
► Tirer et maintenir la commande d'essuie-vitre
vers soi.
L'arrêt du lave-vitre est suivi d'un dernier cycle
d'essuyage.
Les gicleurs du lave-vitre avant sont
intégrés à l'extrémité de chaque bras.
Le liquide lave-vitre est projeté le long
de la lame de l'essuie-vitre
; cela permet
d'améliorer la visibilité et de réduire la
consommation de liquide.
Pour ne pas endommager les balais
d'essuie-vitre, ne pas actionner le
lave-vitre si le réservoir de liquide de
lave-vitre est vide.
Actionner le lave-vitre seulement si le liquide
ne risque pas de geler sur le pare-brise et de
gêner la visibilité. Utiliser des produits "grand
froid" en période hivernale.
Ne jamais utiliser d'eau pour faire l'appoint.
Essuie-vitre arrière

► Tourner la bague pour placer le symbole
désiré en face du repère.
Arrêt
Balayage intermittent
Lave-vitre avec balayage
Marche arrière
Au passage de la marche arrière, si l'essuie-vitre
avant fonctionne, l'essuie-vitre arrière se mettra
automatiquement en marche.
La mise en service ou l'arrêt de la fonction se fait
par le menu de paramétrage du véhicule dans
l'écran.
Par défaut, cette fonction est activée.
En cas d'utilisation d'un porte-vélos sur
attelage ou d'accumulation de neige ou
de givre important, désactiver l'essuie-vitre
arrière automatique via le menu Conduite
/
Véhicule de la tablette tactile.

78
Éclairage et visibilité
► Déclipper le balai usé le plus proche de soi
et le retirer .
►

Installer le nouveau balai et le clipper
.
►

Répéter la procédure pour l'autre balai.
►


En commençant par le balai le plus proche
de soi, saisir de nouveau chaque bras par sa
partie rigide, puis le rabattre avec précaution en
l'accompagnant jusqu'au pare-brise.
Démontage / Remontage à l'arrière
► Saisir le bras par sa partie rigide et le relever
jusqu'en butée.
►

Nettoyer la lunette arrière à l'aide d'un liquide
lave-vitre.
►


Déclipper le balai usé et le retirer
.
►

Installer le nouveau balai et le clipper
.
►

Saisir de nouveau le bras par sa partie
rigide, puis le rabattre avec précaution en
l'accompagnant jusqu'à la lunette arrière.
Balayage automatique
avant
Le balayage de l'essuie-vitre avant fonctionne
automatiquement, sans action du conducteur en
cas de détection de pluie, en adaptant sa vitesse
à l'intensité des précipitations.
La détection est réalisée par un capteur de pluie,
situé en partie centrale haute du pare-brise
derrière le rétroviseur intérieur.
Ne pas masquer le capteur de pluie/
luminosité.
Lors d'un lavage en station automatique,
arrêter le balayage automatique et couper le
contact.
En hiver, attendre le dégivrage complet du
pare-brise avant d'actionner le balayage
automatique.
Mise en service

► Donnez une impulsion brève sur la
commande vers le bas.
Un cycle d'essuyage confirme la prise en compte
de la demande.
Ce témoin s'allume au combiné,
accompagné de l'affichage d'un message.
Arrêt
► Donnez une nouvelle impulsion brève sur la
commande vers le bas ou placez la commande
sur une autre position ( Int
, 1 ou 2).
Ce témoin s'éteint au combiné,
accompagné de l'affichage d'un message.
Il est nécessaire de réactiver le balayage
automatique, après chaque coupure du
contact supérieure à une minute, en donnant
une impulsion vers le bas sur la commande.
Anomalie de fonctionnement
En cas de dysfonctionnement du balayage
automatique, l'essuie-vitre fonctionne en mode
intermittent.
Faire vérifier par le réseau CITROËN ou par un
atelier qualifié.

79
Sécurité
5Recommandations
générales liées à la
sécurité
Ne pas enlever les étiquettes apposées
en différents endroits du véhicule. Elles
comportent des avertissements de sécurité et
des informations d'identification sur le
véhicule.
Pour toute intervention sur le véhicule,
s'adresser à un atelier qualifié disposant
de l'information technique, de la compétence
et du matériel adapté, ce que le réseau
CITROËN est en mesure d'apporter.
Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires
: gilets de sécurité
haute visibilité, triangles de présignalisation,
éthylotests, ampoules, fusibles de rechange,
extincteur, trousse de secours, bavettes de
protection à l'arrière du véhicule...
Pose d'équipements et accessoires :
– La pose d'un équipement ou d'un
accessoire électrique non référencé
par CITROËN peut entraîner une
surconsommation et une panne des systèmes
électriques de votre véhicule. Se rendre
dans le réseau CITROËN pour prendre
connaissance de l'offre d'accessoires
référencés.
–

Pour des raisons de sécurité, l'accès à
la prise diagnostic, associée aux systèmes
électroniques embarqués équipant le
véhicule, est strictement réservé au
réseau CITROËN ou à un atelier qualifié,
disposant d'outils adaptés (risques
de dysfonctionnement des systèmes
électroniques embarqués pouvant générer
des pannes ou des accidents graves). La
responsabilité du Constructeur ne saurait
être engagée en cas de non-respect de cette
consigne.
–


T
oute modification ou adaptation non
prévue ni autorisée par CITROËN ou réalisée
sans respecter les prescriptions techniques
définies par le Constructeur entraîne la
suspension de la garantie commerciale.
Installation d'accessoires émetteurs
de radiocommunication
Avant d'installer un émetteur de
radiocommunication avec antenne extérieure,
consulter impérativement le réseau CITROËN
pour connaître les caractéristiques des
émetteurs (bande de fréquence, puissance de
sortie maximum, position antenne, conditions
spécifiques d'installation) qui peuvent
être montés, conformément à la Directive
Compatibilité Électromagnétique Automobile
(2004/104/CE).
Déclarations de conformité des
équipements radioélectriques
Les certificats sont disponibles sur le site
Internet http://service.citroen.com/ACddb/.
Feux de détresse



► Appuyer sur ce bouton rouge, tous les feux
indicateurs de direction clignotent.
Il peut fonctionner contact coupé.
Allumage automatique des feux de détresse
Lors d'un freinage d'urgence, en fonction de la
force de la décélération, les feux de détresse
s'allument automatiquement. Ils s'éteignent
automatiquement à la première accélération.
Ils peuvent être éteints en appuyant de nouveau
sur le bouton.

80
Sécurité
Avertisseur sonore

► Appuyez sur la partie centrale du volant à
commandes intégrées.
Avertisseur sonore piéton (Hybride rechargeable)
Ce système avertit les piétons de l'arrivée du
véhicule lorsqu'il roule en mode ELECTRIC
(roulage 100% électrique).
L'avertisseur sonore piéton fonctionne dès la
mise en mouvement du véhicule et jusqu'à
30
km/h, en marche avant et arrière.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce témoin
s'allume au combiné.
Faire appel au réseau CITROËN ou un atelier
qualifié pour vérification du système.
* Selon les conditio ns générales d'utilisation du service disponible en point de vente\
et sous réserve des limites technologiques et techniques.
** Suivant la couverture géographique de "Appel d'Urgence Localisé" e\
t "Appel d'Assistance Localisé".
La liste des pays couverts et des services télématiques est dispon\
ible en point de vente ou sur le site Internet de votre pays.
Appel d'urgence ou d'assistance




Appel d'Urgence Localisé (PE112)
► En cas d'urgence, appuyer plus de
2 secondes sur la touche 1.
L'allumage du voyant et un message vocal
confirment que l'appel est lancé vers les services
de secours*.
"Appel d'Urgence Localisé" localise
immédiatement votre véhicule et vous met en
contact avec les secours publics compétents**.
►

Un nouvel appui immédiat annule la
demande.
Le voyant clignote lorsque les données du
véhicule sont envoyées puis reste allumé
lorsque la communication est établie.
En cas de choc détecté par le calculateur
d'airbags, et indépendamment des
déploiements d'airbags éventuels, un appel
d'urgence est lancé automatiquement.
"Appel d'Urgence Localisé" est un
service accessible gratuitement.
Fonctionnement du système
– À la mise du contact, le voyant s'allume rouge
puis vert et s'éteint : fonctionnement correct du
système.
–

Le voyant s'allume rouge fixe
:
dysfonctionnement du système.
–

Le voyant clignote rouge
: pile de secours à
remplacer.
Dans les 2
derniers cas, les services d'appels
d'urgence et assistance risquent de ne pas
fonctionner.
Consulter un réparateur qualifié dans les
meilleurs délais.
Le dysfonctionnement du système
n'empêche pas le véhicule de rouler.
Traitement des données
Tout traitement de données à caractère
personnel par le système "Appel d'Urgence

81
Sécurité
5Localisé" (PE112) est effectué dans le respect
des règles en matière de protection des
données à caractère personnel prévues par le
Règlement 2016/679 et la Directive 2002/58/
CE du Parlement Européen et du Conseil et,
en particulier, vise à sauvegarder l'intérêt vital
des personnes concernées conformément à
l'article 6.1, point d) du Règlement 2016/679.
Le traitement de ces données est strictement
limité à la prise en charge du système "Appel
d'Urgence Localisé" au numéro
112 d'appel
d'urgence unique européen.
Le système "Appel d'Urgence Localisé" ne
peut collecter et traiter que les données
suivantes sur le véhicule
: numéro de châssis,
type (véhicule de transport de personnes ou
véhicule utilitaire léger), type de carburant ou
source d'énergie, trois dernières positions et
direction suivie, fichier-journal enregistrant
l'activation automatique du système, avec
horodatage.
Les destinataires des données traitées sont
les centres de réception des appels d'urgence
désignés par les autorités compétentes du
pays sur le territoire duquel ils sont situés
afin de recevoir en priorité et de prendre en
charge les appels destinés au numéro
112.
* Suivant la couverture géographique de "Appel d'Urgence Localisé", "Appel d'Assistance Localisé" et la langue nationale officielle choisie par le
propriétaire du véhicule.
La liste des pays couverts et des services télématiques est dispon\
ible en point de vente ou sur le site Internet de votre pays.
Conservation des données
Les données contenues dans la mémoire
du système ne sont pas accessibles en
dehors de celui-ci avant le déclenchement
d'un appel. Le système n'est pas traçable et
ne fait pas l'objet d'une surveillance constante
en mode de fonctionnement normal.
Les données de la mémoire interne
du système sont automatiquement
et constamment effacées. Seules les
3

dernières positions du véhicule sont
conservées.
Après le déclenchement d'un appel
d'urgence, l'historique des données est
conservé au maximum 13
heures.
Accès aux données
Vous disposez d'un droit d'accès
aux données et pouvez, si nécessaire,
demander la rectification, l'effacement ou la
limitation du traitement des données vous
concernant dont le traitement n'est pas
conforme aux dispositions du Règlement
2016/679. Tout tiers auquel les données
ont été communiquées doit être notifié de
toute rectification, tout effacement ou toute
limitation effectué conformément avec ladite
directive, sauf si cela s'avère impossible ou
suppose un effort disproportionné.
Vous pouvez également exercer votre droit
de déposer une plainte auprès de l'autorité
compétente en matière de protection des
données.
Appel d'Assistance Localisé
► En cas d'immobilisation du véhicule, appuyer
plus de 2 secondes sur la touche 2 pour
demander une assistance (confirmée par un
message vocal*).
►

Un nouvel appui immédiat annule la
demande.
Un mode privé permet de gérer le niveau
de partage (données et/ou position) entre
votre véhicule et la marque CITROËN.
Il peut être paramétrable dans le menu
Réglages de la tablette tactile.
À défaut, selon équipement, désactiver/
réactiver la géolocalisation par un appui
simultané sur les 2
touches suivi d'un appui
sur la touche "Appel d'Assistance Localisé"
pour valider.
Si vous avez acheté votre véhicule en
dehors du réseau CITROËN, vous êtes
invité à vérifier la configuration de ces
services et pouvez en demander la

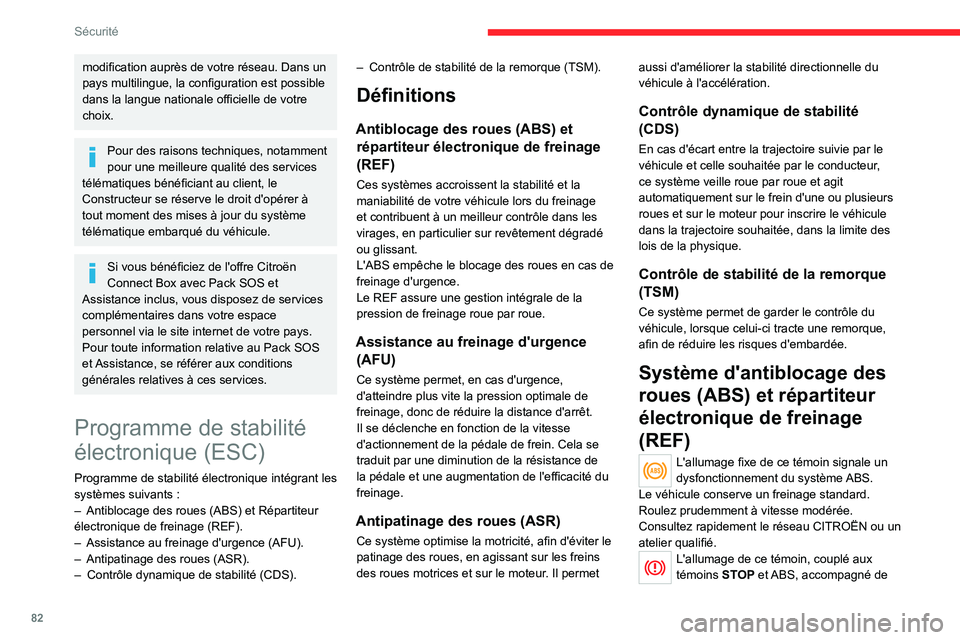

82
Sécurité
modification auprès de votre réseau. Dans un
pays multilingue, la configuration est possible
dans la langue nationale officielle de votre
choix.
Pour des raisons techniques, notamment
pour une meilleure qualité des services
télématiques bénéficiant au client, le
Constructeur se réserve le droit d'opérer à
tout moment des mises à jour du système
télématique embarqué du véhicule.
Si vous bénéficiez de l'offre Citroën
Connect Box avec Pack SOS et
Assistance inclus, vous disposez de services
complémentaires dans votre espace
personnel via le site internet de votre pays.
Pour toute information relative au Pack SOS
et Assistance, se référer aux conditions
générales relatives à ces services.
Programme de stabilité
électronique (ESC)
Programme de stabilité électronique intégrant les
systèmes suivants :
–

Antiblocage des roues (ABS) et Répartiteur
électronique de freinage (REF).
–


Assistance au freinage d'urgence (AFU).
–


Antipatinage des roues (ASR).
–


Contrôle dynamique de stabilité (CDS). –


Contrôle de stabilité de la remorque (TSM).
Définitions
Antiblocage des roues (ABS) et
répartiteur électronique de freinage
(REF)
Ces systèmes accroissent la stabilité et la
maniabilité de votre véhicule lors du freinage
et contribuent à un meilleur contrôle dans les
virages, en particulier sur revêtement dégradé
ou glissant.
L'ABS empêche le blocage des roues en cas de
freinage d'urgence.
Le REF assure une gestion intégrale de la
pression de freinage roue par roue.
Assistance au freinage d'urgence (AFU)
Ce système permet, en cas d'urgence,
d'atteindre plus vite la pression optimale de
freinage, donc de réduire la distance d'arrêt.
Il se déclenche en fonction de la vitesse
d'actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de
la pédale et une augmentation de l'efficacité du
freinage.
Antipatinage des roues (ASR)
Ce système optimise la motricité, afin d'éviter le
patinage des roues, en agissant sur les freins
des roues motrices et sur le moteur. Il permet aussi d'améliorer la stabilité directionnelle du
véhicule à l'accélération.
Contrôle dynamique de stabilité
(CDS)
En cas d'écart entre la trajectoire suivie par le
véhicule et celle souhaitée par le conducteur,
ce système veille roue par roue et agit
automatiquement sur le frein d'une ou plusieurs
roues et sur le moteur pour inscrire le véhicule
dans la trajectoire souhaitée, dans la limite des
lois de la physique.
Contrôle de stabilité de la remorque
(TSM)
Ce système permet de garder le contrôle du
véhicule, lorsque celui-ci tracte une remorque,
afin de réduire les risques d'embardée.
Système d'antiblocage des
roues (ABS) et répartiteur
électronique de freinage
(REF)
L'allumage fixe de ce témoin signale un
dysfonctionnement du système ABS.
Le véhicule conserve un freinage standard.
Roulez prudemment à vitesse modérée.
Consultez rapidement le réseau CITROËN ou un
atelier qualifié.
L'allumage de ce témoin, couplé aux
témoins STOP et ABS, accompagné de

139
Conduite
6MessagesSituations de conduite
"Gardez les mains sur le volant" Roulage prolongé avec le volant non tenu, mal tenu ou sans aucun effort
appliqué.
"Tenez le volant" Perte constatée ou à venir de l’aide au maintien dans la voie.
"Reprenez le contrôle" Perte simultanée du régulateur de vitesse et de l'aide au maintien\
dans la voie.
Limites de fonctionnement
Le système de maintien de la position du
véhicule dans la voie peut émettre une
alerte lorsque le véhicule roule sur une
longue voie rectiligne avec chaussée lisse
même si le conducteur pense tenir
correctement le volant.
Le système peut ne pas fonctionner ou générer
des corrections au volant inadaptées dans les
situations suivantes
:
–

Mauvaises conditions de visibilité (éclairage
insuffisant de la chaussée, chute de neige, pluie,
brouillard).
–


Éblouissement (feux d'un véhicule roulant en
sens inverse, soleil rasant, reflets sur chaussée
mouillée, sortie de tunnel, alternance d'ombre et
de lumière).
–


Zone du pare-brise située devant la caméra
encrassée, embuée, givrée, enneigée,
endommagée ou masquée par un autocollant.
–


Marquages au sol dégradés, partiellement
masqués (neige, boue) ou multiples (zones de
travaux, raccords de revêtement).
– Roulage dans un virage serré.
– Routes sinueuses.
–

Présence de raccord de goudron sur la
chaussée.
Le système ne doit pas être activé dans
les situations suivantes :
–

En roulant avec une roue de secours de
type "galette".
–


En situation de remorquage, notamment
avec une remorque non branchée ou non
homologuée.
–


Conditions météorologiques défavorables.
–


Conduite sur chaussée à faible adhérence
(risque d'aquaplaning, neige, verglas).
–


Conduite sur anneaux de vitesse.
–


Roulage sur banc à rouleau.
Anomalie de fonctionnement
En cas de dysfonctionnement, le
témoin de Service et ce
pictogramme (orange) s'allument au combiné, accompagnés de l'affichage d'un message et
d'un signal sonore.
Faire vérifier par le réseau CITROËN ou par un
atelier qualifié.
Active Safety Brake avec
Alerte Risque Collision et
Assistance au freinage
d'urgence intelligent
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .


Ce système :
– Prévient le conducteur que son véhicule
risque d'entrer en collision avec le véhicule qui le
précède, un piéton ou, selon version, un cycliste.
–

Réduit la vitesse du véhicule afin d'éviter la
collision ou d’en limiter la sévérité.
