2021 YAMAHA TRICITY 300 Manual de utilização (in Portuguese)

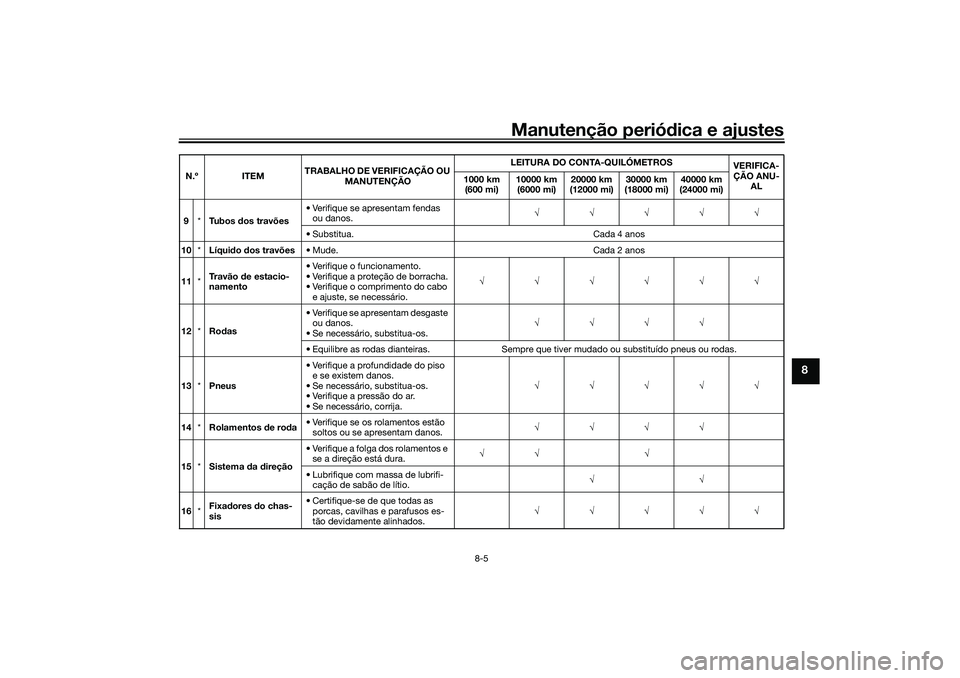

Manutenção periódica e ajustes
8-5
8
9 *Tubos dos travões • Verifique se apresentam fendas
ou danos. 
• Substitua. Cada 4 anos
10 *Líqui do dos travões • Mude. Cada 2 anos
11 *Travão
de estacio-
namento • Verifique o funcionamento.
• Verifique a proteção de borracha.
• Verifique o comprimento do cabo
e ajuste, se necessário. 
12 *Ro das • Verifique se apresentam desgaste
ou danos.
• Se necessário, substitua-os. 
• Equilibre as rodas dianteiras. Sempre que tiver mudado ou substituído pneus ou rodas.
13 *Pneus • Verifique a profundidade do piso
e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. 
14 *Rolamentos de ro da • Verifique se os rolamentos estão
soltos ou se apresentam danos. 
15 *Sistema da direção • Verifique a folga dos rolamentos e
se a direção está dura. 

• Lubrifique com massa de lubrifi- cação de sabão de lítio. 
16 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados. 
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEDP0P0.book Page 5 Monday, October 12, 2020 8:28 AM

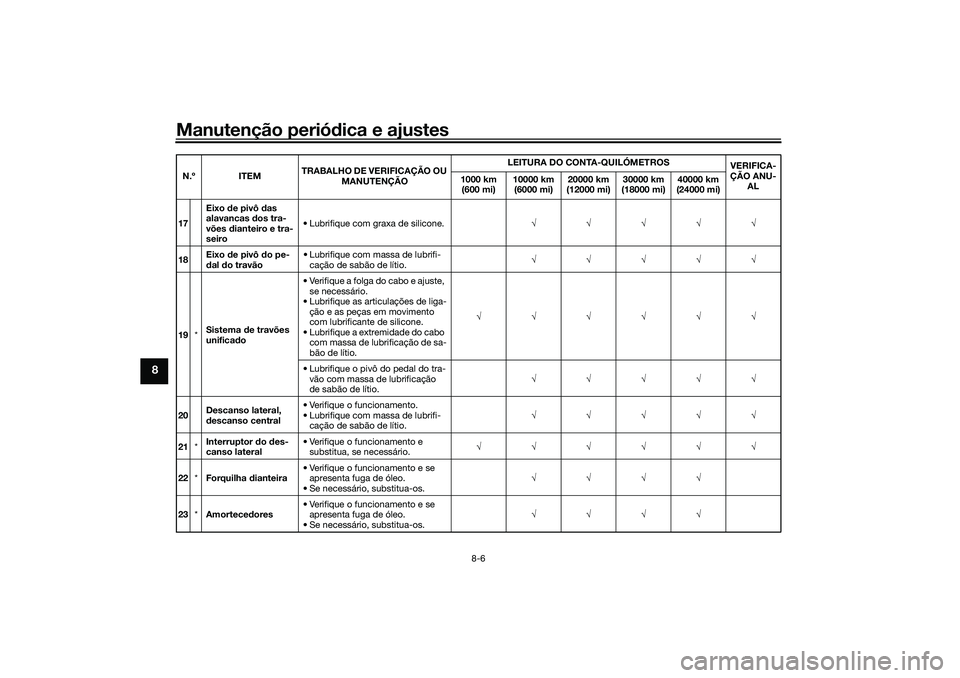

Manutenção periódica e ajustes
8-6
8
17 Eixo
de pivô das
alavancas dos tra-
vões dianteiro e tra-
seiro • Lubrifique com graxa de silicone.

18 Eixo
de pivô do pe-
d al do travão • Lubrifique com massa de lubrifi-
cação de sabão de lítio. 
19 *Sistema
de travões
unifica do • Verifique a folga do cabo e ajuste,
se necessário.
• Lubrifique as articulações de liga- ção e as peças em movimento
com lubrificante de silicone.
• Lubrifique a extremidade do cabo com massa de lubrificação de sa-
bão de lítio. 
• Lubrifique o pivô do pedal do tra- vão com massa de lubrificação
de sabão de lítio. 
20 Descanso lateral,
d
escanso central • Verifique o funcionamento.
• Lubrifique com massa de lubrifi-
cação de sabão de lítio. 
21 *Interruptor d
o des-
canso lateral • Verifique o funcionamento e
substitua, se necessário. 
22 *Forquilha dianteira • Verifique o funcionamento e se
apresenta fuga de óleo.
• Se necessário, substitua-os. 
23 *Amortece dores • Verifique o funcionamento e se
apresenta fuga de óleo.
• Se necessário, substitua-os. 
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBEDP0P0.book Page 6 Monday, October 12, 2020 8:28 AM

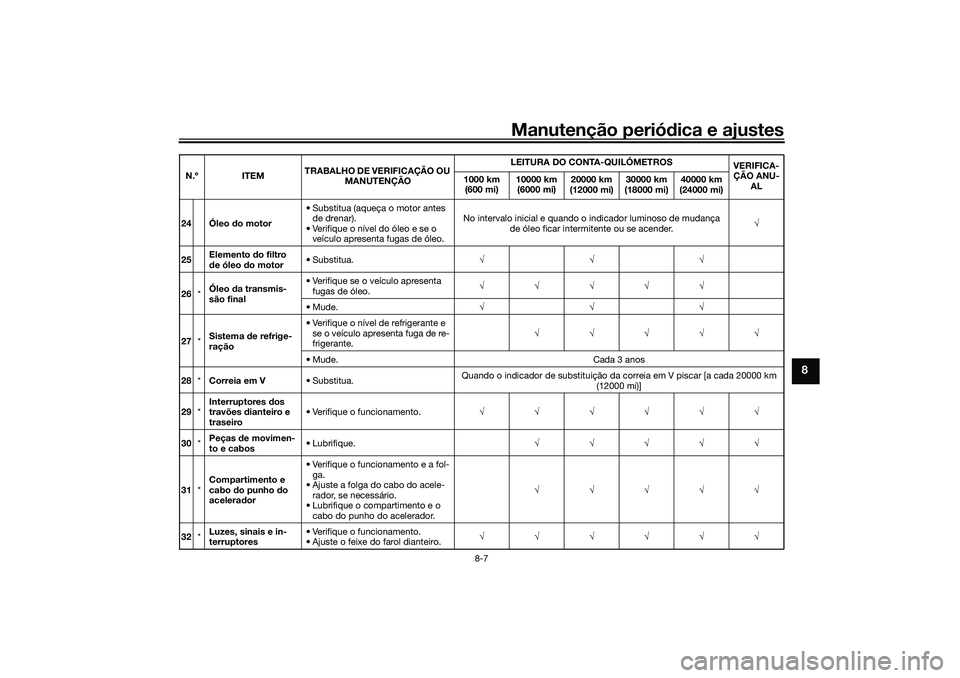

Manutenção periódica e ajustes
8-7
8
24 Óleo do motor • Substitua (aqueça o motor antes
de drenar).
• Verifique o nível do óleo e se o veículo apresenta fugas de óleo. No intervalo inicial e quando o indicador luminoso de mudança
de óleo ficar intermitente ou se acender. 
25 Elemento
do filtro
d e óleo do motor • Substitua.

26 *Óleo d
a transmis-
são final • Verifique se o veículo apresenta
fugas de óleo. 
•Mude. 
27 *Sistema
de refrige-
ração • Verifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante. 
• Mude. Cada 3 anos
28 *Correia em V • Substitua. Quando o indicador de substituição da correia em V piscar [a cada 20000 km
(12000 mi)]
29 *Interruptores
dos
travões d ianteiro e
traseiro • Verifique o funcionamento.

30 *Peças
de movimen-
to e cabos • Lubrifique.

31 *Compartimento e
cabo
do punho do
acelera dor • Verifique o funcionamento e a fol-
ga.
• Ajuste a folga do cabo do acele- rador, se necessário.
• Lubrifique o compartimento e o cabo do punho do acelerador. 
32 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.

N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 k
m

(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEDP0P0.book Page 7 Monday, October 12, 2020 8:28 AM

Manutenção periódica e ajustes
8-8
8
PAU79370
NOTA Filtro de ar do motor e filt ro de ar da correia em V
• O filtro de ar do motor deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não pode ser limpo com ar comprimido para evitar danos.
• O elemento e o subelemento do filtro de ar do motor têm de ser substituídos e o elemento do filtro de ar da correia em V tem d e
ser verificado com maior frequência durante a condução em zonas invulgarmente húmidas ou poeirentas.
 Assistência do travão hidráulico
• Depois de desmontar os cilindros mestres e as pinças dos travõe s, mude sempre o líquido. Verifique regularmente os níveis do
líquido dos travões e encha os reservatórios conforme necessário.
• Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
• Substitua os tubos dos travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
UBEDP0P0.book Page 8 Monday, October 12, 2020 8:28 AM

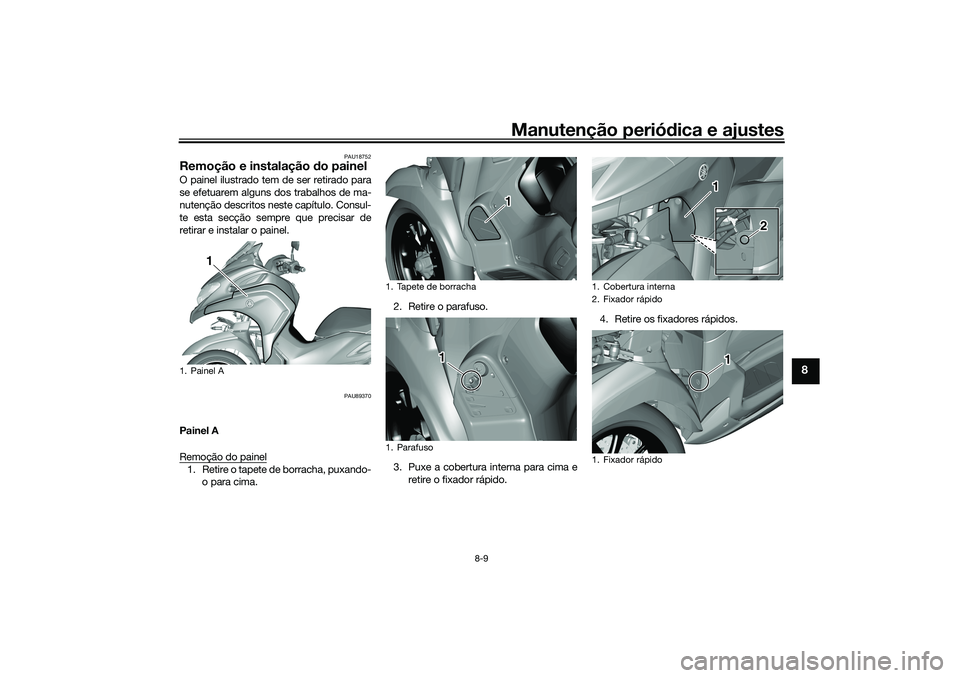

Manutenção periódica e ajustes
8-9
8
PAU18752
Remoção e instalação do painelO painel ilustrado tem de ser retirado para
se efetuarem alguns dos trabalhos de ma-
nutenção descritos neste capítulo. Consul-
te esta secção sempre que precisar de
retirar e instalar o painel.
PAU89370
Painel A
Remoção do painel1. Retire o tapete de borracha, puxando-
o para cima. 2. Retire o parafuso.
3. Puxe a cobertura interna para cima e
retire o fixador rápido. 4. Retire os fixadores rápidos.1. Painel A
1
1. Tapete de borracha
1. Parafuso
1 1
1 1 1
1. Cobertura interna
2. Fixador rápido
1. Fixador rápido
1 1 1
2 2
1 1 1
UBEDP0P0.book Page 9 Monday, October 12, 2020 8:28 AM

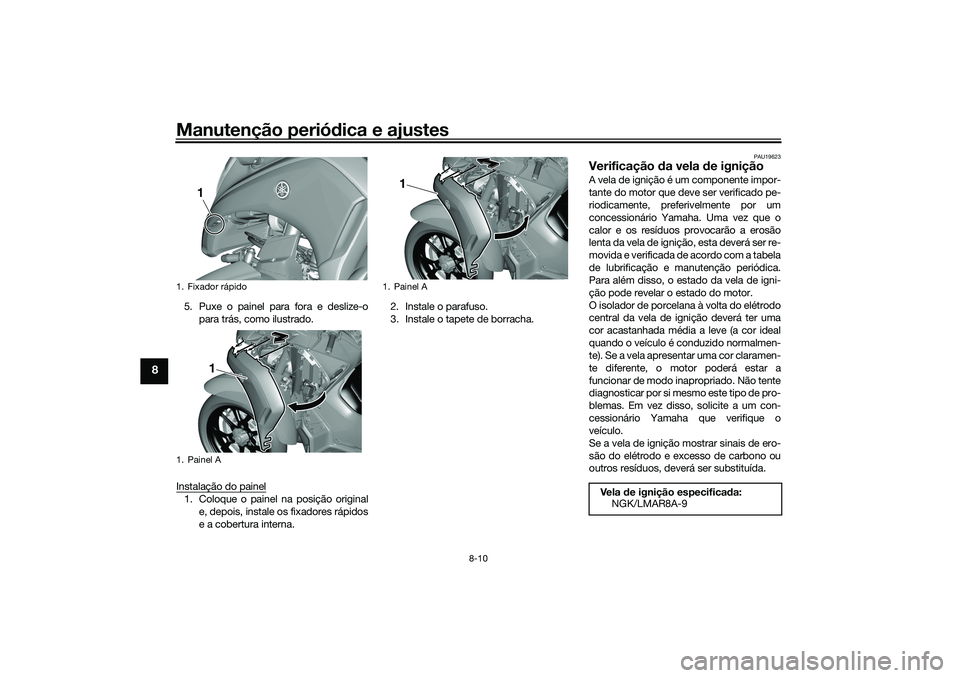

Manutenção periódica e ajustes
8-10
8
5. Puxe o painel para fora e deslize-o
para trás, como ilustrado.
Instalação do painel1. Coloque o painel na posição original e, depois, instale os fixadores rápidos
e a cobertura interna. 2. Instale o parafuso.
3. Instale o tapete de borracha.
PAU19623
Verificação
da vela de igniçãoA vela de ignição é um componente impor-
tante do motor que deve ser verificado pe-
riodicamente, preferivelmente por um
concessionário Yamaha. Uma vez que o
calor e os resíduos provocarão a erosão
lenta da vela de ignição, esta deverá ser re-
movida e verificada de acordo com a tabela
de lubrificação e manutenção periódica.
Para além disso, o estado da vela de igni-
ção pode revelar o estado do motor.
O isolador de porcelana à volta do elétrodo
central da vela de ignição deverá ter uma
cor acastanhada média a leve (a cor ideal
quando o veículo é conduzido normalmen-
te). Se a vela apresentar uma cor claramen-
te diferente, o motor poderá estar a
funcionar de modo inapropriado. Não tente
diagnosticar por si mesmo este tipo de pro-
blemas. Em vez disso, solicite a um con-
cessionário Yamaha que verifique o
veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
1. Fixador rápido
1. Painel A
1
1
1. Painel A
1
Ve l a de ignição especifica da:
NGK/LMAR8A-9
UBEDP0P0.book Page 10 Monday, October 12, 2020 8:28 AM

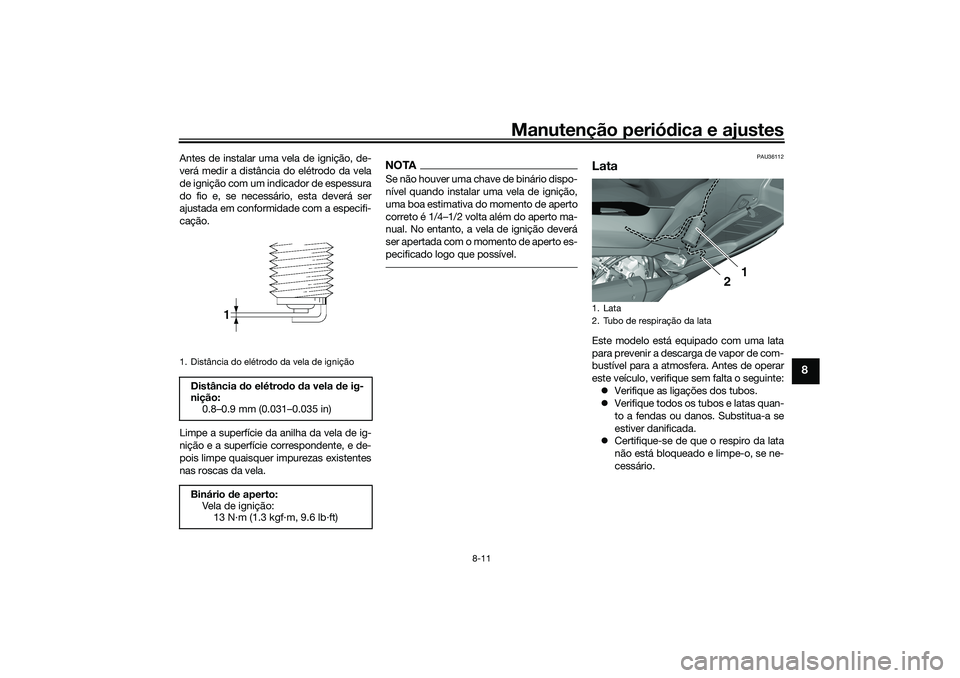

Manutenção periódica e ajustes
8-11
8
Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4…1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.
PAU36112
LataEste modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte:
 Verifique as ligações dos tubos.
 Verifique todos os tubos e latas quan-
to a fendas ou danos. Substitua-a se
estiver danificada.
 Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.
1. Distância do elétrodo da vela de igniçãoDistância do elétro do da vela d e ig-
nição: 0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Lata
2. Tubo de respiração da lata
1
2
UBEDP0P0.book Page 11 Monday, October 12, 2020 8:28 AM

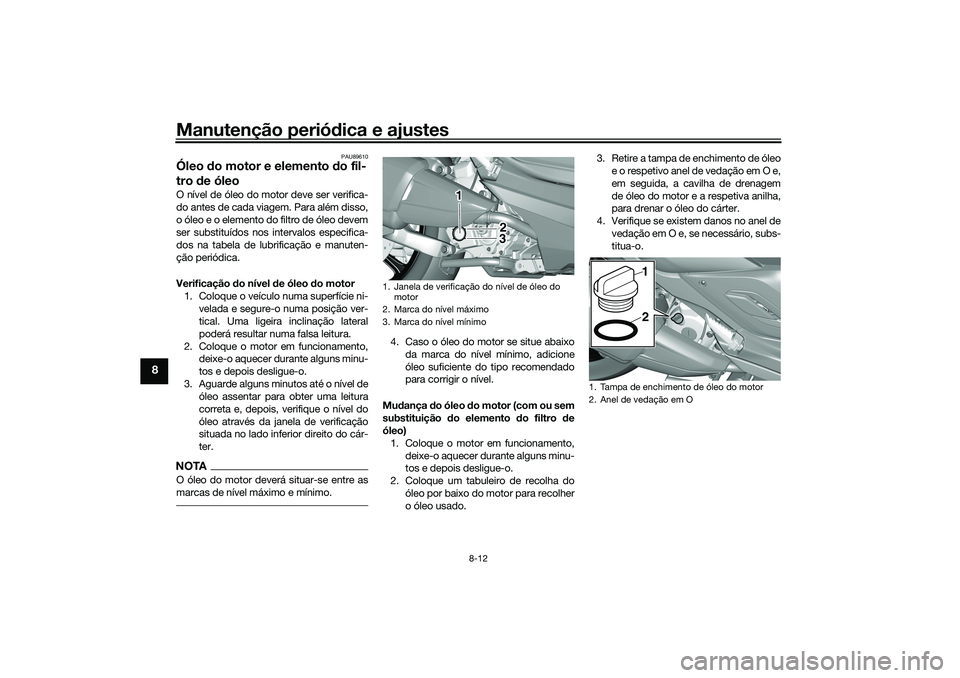

Manutenção periódica e ajustes
8-12
8
PAU89610
Óleo do motor e elemento d o fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até o nível de óleo assentar para obter uma leitura
correta e, depois, verifique o nível do
óleo através da janela de verificação
situada no lado inferior direito do cár-
ter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mu dança do óleo do motor (com ou sem
substituição do elemento d o filtro de
óleo)
1. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado. 3. Retire a tampa de enchimento de óleo
e o respetivo anel de vedação em O e,
em seguida, a cavilha de drenagem
de óleo do motor e a respetiva anilha,
para drenar o óleo do cárter.
4. Verifique se existem danos no anel de vedação em O e, se necessário, subs-
titua-o.1. Janela de verificação do nível de óleo do motor
2. Marca do nível máximo
3. Marca do nível mínimo
1
2
3
1. Tampa de enchimento de óleo do motor
2. Anel de vedação em O
1
2
UBEDP0P0.book Page 12 Monday, October 12, 2020 8:28 AM
