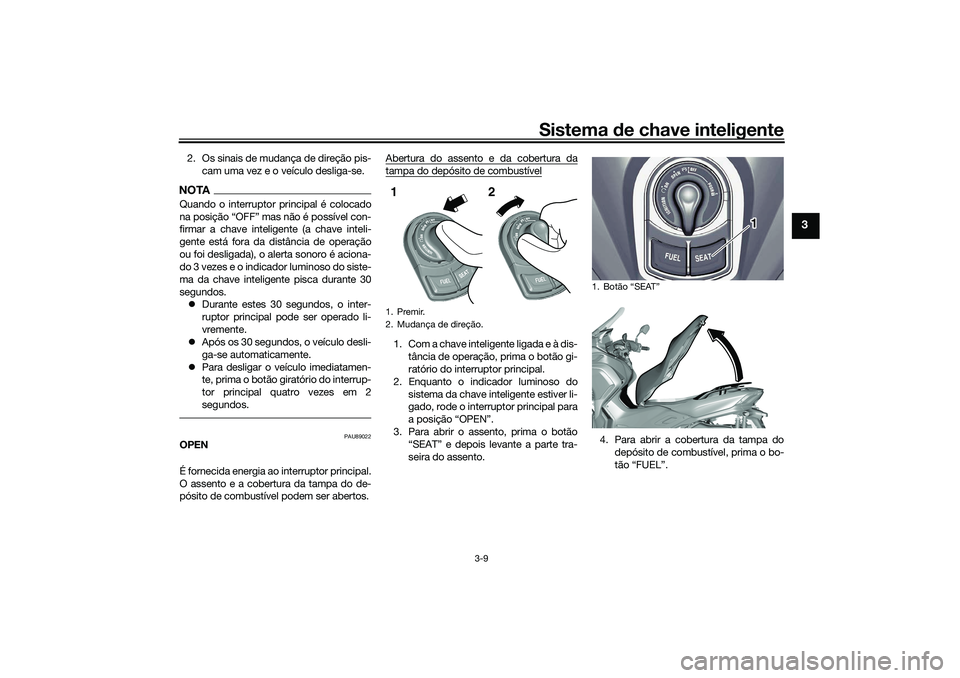

Sistema de chave inteligente
3-9
3
2. Os sinais de mudança de direção pis-
cam uma vez e o veículo desliga-se.NOTAQuando o interruptor principal é colocado

firmar a chave inteligente (a chave inteli-
gente está fora da distância de operação
ou foi desligada), o alerta sonoro é aciona-
do 3 vezes e o indicador luminoso do siste-
ma da chave inteligente pisca durante 30
segundos. Durante estes 30 segundos, o inter-
ruptor principal pode ser operado li-
vremente.
 Após os 30 segundos, o veículo desli-
ga-se automaticamente.
 Para desligar o veículo imediatamen-
te, prima o botão giratório do interrup-
tor principal quatro vezes em 2
segundos.
PAU89022
OPEN
É fornecida energia ao interruptor principal.
O assento e a cobertura da tampa do de-
pósito de combustível podem ser abertos. Abertura do assento e da cobertura da
tampa do depósito de combustível1. Com a chave inteligente ligada e à dis-
tância de operação, prima o botão gi-
ratório do interruptor principal.
2. Enquanto o indicador luminoso do sistema da chave inteligente estiver li-
gado, rode o interruptor principal para
a posição “OPEN”.
3. Para abrir o assento, prima o botão “SEAT” e depois levante a parte tra-
seira do assento. 4. Para abrir a cobertura da tampa do
depósito de combustível, prima o bo-
tão “FUEL”.1. Premir.
2. Mudança de direção.1 2
1.
1
UBEDP0P0.book Page 9 Monday, October 12, 2020 8:28 AM

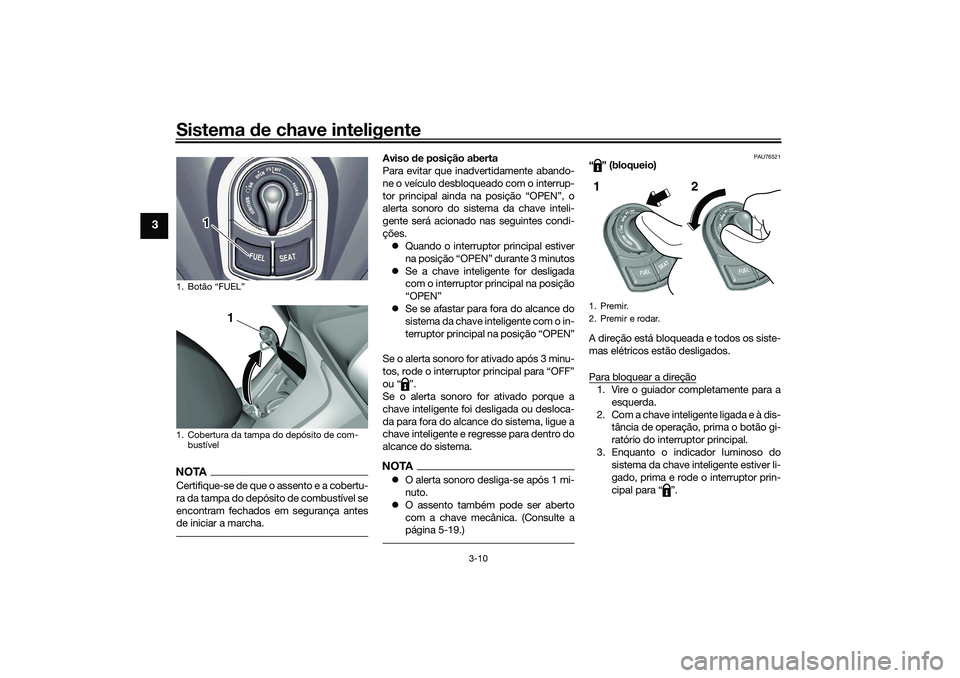

Sistema de chave inteligente
3-10
3
NOTACertifique-se de que o assento e a cobertu-
ra da tampa do depósito de combustível se
encontram fechados em segurança antes
de iniciar a marcha.
Aviso de posição aberta
Para evitar que inadvertidamente abando-
ne o veículo desbloqueado com o interrup-
tor principal ainda na posição “OPEN”, o
alerta sonoro do sistema da chave inteli-
gente será acionado nas seguintes condi-
ções.  Quando o interruptor principal estiver
na posição “OPEN” durante 3 minutos
 Se a chave inteligente for desligada
com o interruptor principal na posição
“OPEN”
 Se se afastar para fora do alcance do
sistema da chave inteligente com o in-
terruptor principal na posição “OPEN”
Se o alerta sonoro for ativado após 3 minu-
tos, rode o interruptor principal para “OFF”
ou “ ”.
Se o alerta sonoro for ativado porque a
chave inteligente foi desligada ou desloca-
da para fora do alcance do sistema, ligue a
chave inteligente e regresse para dentro do
alcance do sistema.NOTA O alerta sonoro desliga-se após 1 mi-
nuto.
 O assento também pode ser aberto
com a chave mecânica. (Consulte a
página 5-19.)
PAU76521
“ ” (bloqueio)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados.
Para bloquear a direção1. Vire o guiador completamente para a
esquerda.
2. Com a chave inteligente ligada e à dis- tância de operação, prima o botão gi-
ratório do interruptor principal.
3. Enquanto o indicador luminoso do sistema da chave inteligente estiver li-
gado, prima e rode o interruptor prin-
cipal para “ ”.
1. Botão “FUEL”
1. Cobertura da tampa do depósito de com-bustível
1
1
1. Premir.
2. Premir e rodar.1 2
UBEDP0P0.book Page 10 Monday, October 12, 2020 8:28 AM

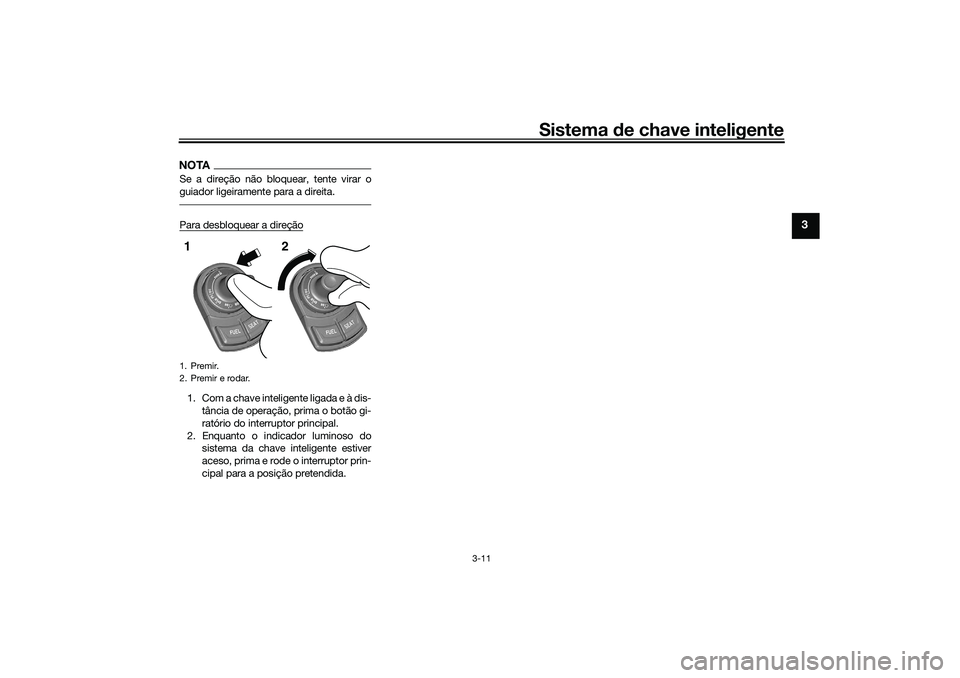

Sistema de chave inteligente
3-11
3
NOTASe a direção não bloquear, tente virar o
guiador ligeiramente para a direita.Para desbloquear a direção1. Com a chave inteligente ligada e à dis-
tância de operação, prima o botão gi-
ratório do interruptor principal.
2. Enquanto o indicador luminoso do sistema da chave inteligente estiver
aceso, prima e rode o interruptor prin-
cipal para a posição pretendida.1. Premir.
2. Premir e rodar.1 2
UBEDP0P0.book Page 11 Monday, October 12, 2020 8:28 AM

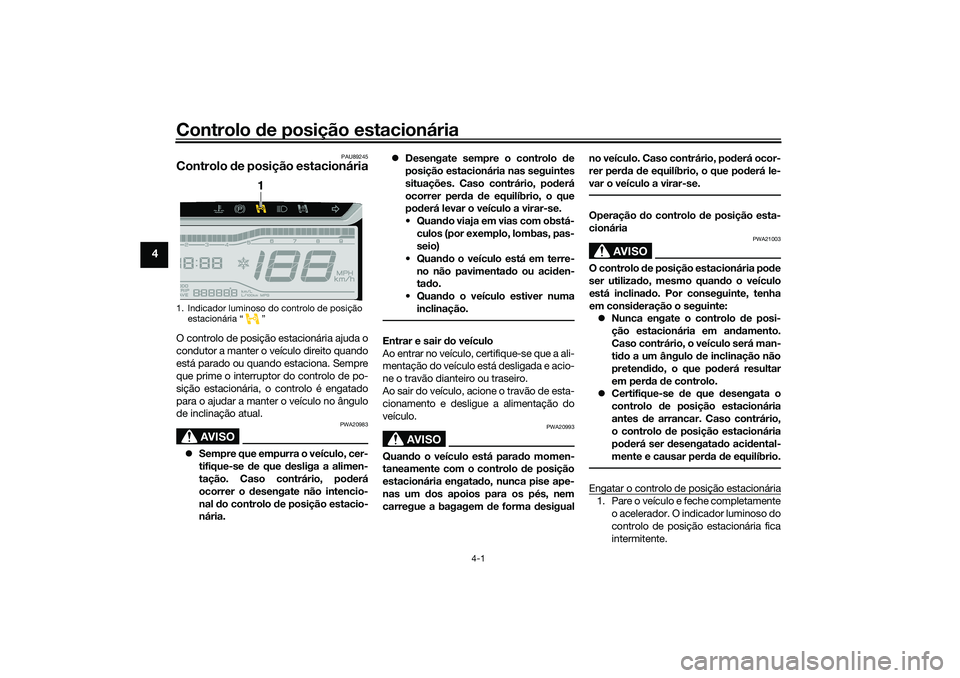

Controlo de posição estacionária
4-1
4
PAU89245
Controlo de posição estacionáriaO controlo de posição estacionária ajuda o
condutor a manter o veículo direito quando
está parado ou quando estaciona. Sempre
que prime o interruptor do controlo de po-
sição estacionária, o controlo é engatado
para o ajudar a manter o veículo no ângulo
de inclinação atual.
AVISO
PWA20983
 Sempre que empurra o veículo, cer-
tifique-se de que d esliga a alimen-
tação. Caso contrário, po derá
ocorrer o desengate não intencio-
nal do controlo de posição estacio-
nária. 
Desengate sempre o controlo d e
posição estacionária nas seguintes
situações. Caso contrário, po derá
ocorrer per da de equilíbrio, o que
pod erá levar o veículo a virar-se.
do viaja em vias com obstá-
culos (por exemplo, lombas, pas-
seio)
do o veículo está em terre-
no não pavimenta do ou aci den-
ta do.
do o veículo estiver numa
inclinação.
Entrar e sair do veículo
Ao entrar no veículo, certifique-se que a ali-
mentação do veículo está desligada e acio-
ne o travão dianteiro ou traseiro.
Ao sair do veículo, acione o travão de esta-
cionamento e desligue a alimentação do
veículo.
AVISO
PWA20993
Quan do o veículo está para do momen-
taneamente com o controlo de posição
estacionária engata do, nunca pise ape-
nas um d os apoios para os pés, nem
carregue a bagagem de forma desigual no veículo. Caso contrário, po
derá ocor-
rer per da de equilíbrio, o que pod erá le-
var o veículo a virar-se.
Operação do controlo de posição esta-
cionária
AVISO
PWA21003
O controlo d e posição estacionária po de
ser utiliza do, mesmo quan do o veículo
está inclina do. Por conseguinte, tenha
em consi deração o seguinte:
 Nunca engate o controlo de posi-
ção estacionária em an damento.
Caso contrário, o veículo será man-
ti d o a um ângulo de inclinação não
preten did o, o que po derá resultar
em per da de controlo.
 Certifique-se de que desengata o
controlo de posição estacionária
antes de arrancar. Caso contrário,
o controlo de posição estacionária
pod erá ser desengata do aci dental-
mente e causar per da de equilíbrio.Engatar o controlo de posição estacionária1. Pare o veículo e feche completamente
o acelerador. O indicador luminoso do
controlo de posição estacionária fica
intermitente.
1. Indicador luminoso do controlo de posição estacionária “ ”
1
UBEDP0P0.book Page 1 Monday, October 12, 2020 8:28 AM

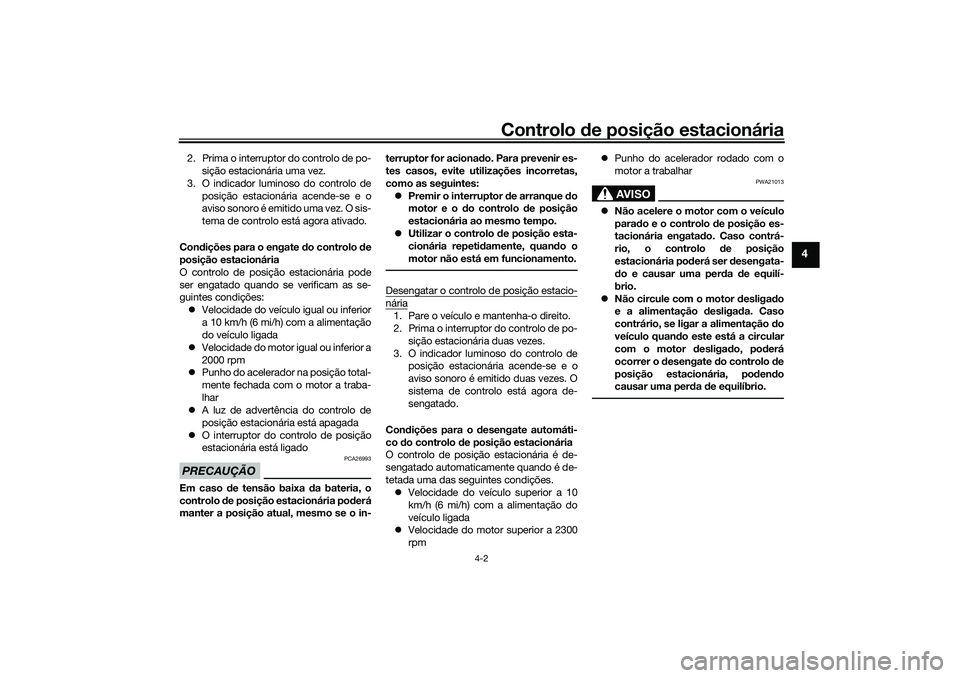

Controlo de posição estacionária
4-2
4
2. Prima o interruptor do controlo de po-
sição estacionária uma vez.
3. O indicador luminoso do controlo de posição estacionária acende-se e o
aviso sonoro é emitido uma vez. O sis-
tema de controlo está agora ativado.
Con dições para o engate do controlo de
posição estacionária
O controlo de posição estacionária pode
ser engatado quando se verificam as se-
guintes condições:
 Velocidade do veículo igual ou inferior
a 10 km/h (6 mi/h) com a alimentação
do veículo ligada
 Velocidade do motor igual ou inferior a
2000 rpm
 Punho do acelerador na posição total-
mente fechada com o motor a traba-
lhar
 A luz de advertência do controlo de
posição estacionária está apagada
 O interruptor do controlo de posição
estacionária está ligadoPRECAUÇÃO
PCA26993
Em caso d e tensão baixa d a bateria, o
controlo de posição estacionária po derá
manter a posição atual, mesmo se o in- terruptor for aciona
do. Para prevenir es-
tes casos, evite utilizações incorretas,
como as seguintes:  Premir o interruptor de arranque do
motor e o do controlo de posição
estacionária ao mesmo tempo.
 Utilizar o controlo de posição esta-
cionária repeti damente, quan do o
motor não está em funcionamento.
Desengatar o controlo de posição estacio-nária1. Pare o veículo e mantenha-o direito.
2. Prima o interruptor do controlo de po- sição estacionária duas vezes.
3. O indicador luminoso do controlo de posição estacionária acende-se e o
aviso sonoro é emitido duas vezes. O
sistema de controlo está agora de-
sengatado.
Con dições para o desengate automáti-
co do controlo d e posição estacionária
O controlo de posição estacionária é de-
sengatado automaticamente quando é de-
tetada uma das seguintes condições.  Velocidade do veículo superior a 10
km/h (6 mi/h) com a alimentação do
veículo ligada
 Velocidade do motor superior a 2300
rpm 
Punho do acelerador rodado com o
motor a trabalhar
AVISO
PWA21013
Não acelere o motor com o veículo
parad o e o controlo de posição es-
tacionária engata do. Caso contrá-
rio, o controlo de posição
estacionária po derá ser desengata-
d o e causar uma per da de equilí-
brio.
 Não circule com o motor d esligado
e a alimentação desliga da. Caso
contrário, se ligar a alimentação do
veículo quan do este está a circular
com o motor desliga do, pod erá
ocorrer o desengate do controlo de
posição estacionária, po den do
causar uma per da de equilíbrio.
UBEDP0P0.book Page 2 Monday, October 12, 2020 8:28 AM

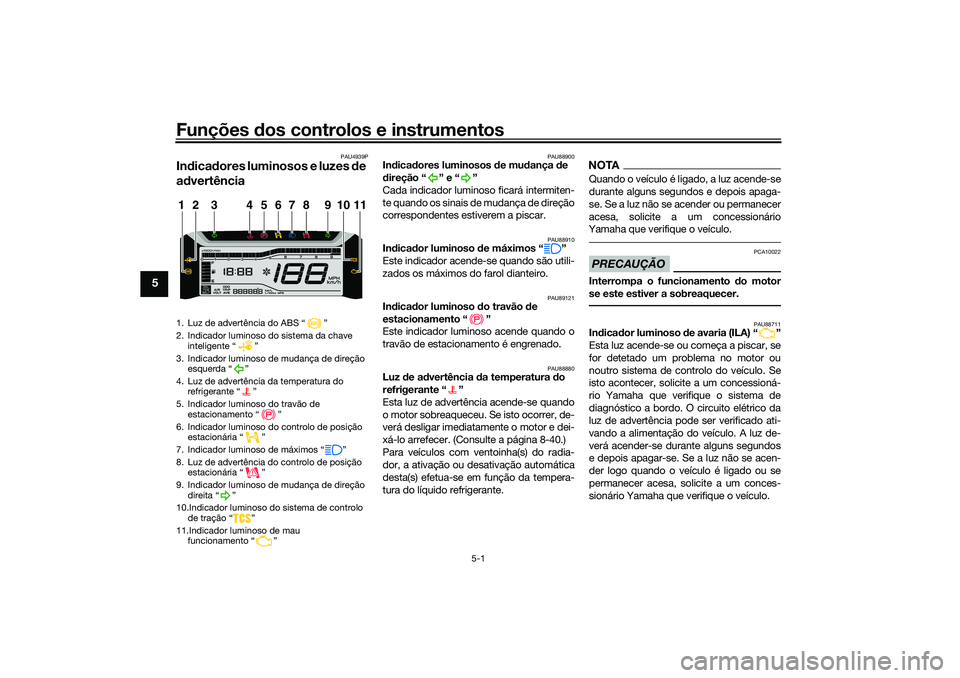

Funções dos controlos e instrumentos
5-1
5
PAU4939P
In dica dores luminosos e luzes de
a d vertência
PAU88900
In dica dores luminosos de mu dança de
d ireção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU88910
In dica dor luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU89121
In dica dor luminoso do travão de
estacionamento “ ”
Este indicador luminoso acende quando o
travão de estacionamento é engrenado.
PAU88880
Luz de ad vertência da temperatura do
refrigerante “ ”
Esta luz de advertência acende-se quando
o motor sobreaqueceu. Se isto ocorrer, de-
verá desligar imediatamente o motor e dei-
xá-lo arrefecer. (Consulte a página 8-40.)
Para veículos com ventoinha(s) do radia-
dor, a ativação ou desativação automática
desta(s) efetua-se em função da tempera-
tura do líquido refrigerante.
NOTAQuando o veículo é ligado, a luz acende-se
durante alguns segundos e depois apaga-
se. Se a luz não se acender ou permanecer
acesa, solicite a um concessionário
Yamaha que verifique o veículo.PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.
PAU88711
In dica dor luminoso de avaria (ILA) “ ”
Esta luz acende-se ou começa a piscar, se
for detetado um problema no motor ou
noutro sistema de controlo do veículo. Se
isto acontecer, solicite a um concessioná-
rio Yamaha que verifique o sistema de
diagnóstico a bordo. O circuito elétrico da
luz de advertência pode ser verificado ati-
vando a alimentação do veículo. A luz de-
verá acender-se durante alguns segundos
e depois apagar-se. Se a luz não se acen-
der logo quando o veículo é ligado ou se
permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o veículo.
1. Luz de advertência do ABS “ ”
2. Indicador luminoso do sistema da chave inteligente “ ”
3. Indicador luminoso de mudança de direção esquerda “ ”
4. Luz de advertência da temperatura do refrigerante “ ”
5. Indicador luminoso do travão de estacionamento “ ”
6. Indicador luminoso do controlo de posição estacionária “ ”
7. Indicador luminoso de máximos “ ”
8. Luz de advertência do controlo de posição estacionária “ ”
9. Indicador luminoso de mudança de direção direita “ ”
10.Indicador luminoso do sistema de controlo de tração “ ”
11.Indicador luminoso de mau funcionamento “ ”1
11
2
3
4
5
6
7
8
9
10
UBEDP0P0.book Page 1 Monday, October 12, 2020 8:28 AM

Funções dos controlos e instrumentos
5-2
5
PRECAUÇÃO
PCA26820
Se o MIL começar a piscar, re duza a ve-
locid ad e do motor, a fim de evitar d anos
no sistema de escape.NOTAO motor é rigorosamente controlado para o
sistema de diagnóstico de bordo poder de-
tetar qualquer deterioração ou avaria do
sistema de controlo de emissões. Devido a
esta especificação, o ILA pode acender-se
ou começar a piscar devido a modificações
do veículo, falta de manutenção ou uso ex-
cessivo e indevido do veículo. Para evitar
esta situação, observe as seguintes pre-
cauções.
 Não tente modificar o software da uni-
dade de controlo do motor.
 Não acrescente quaisquer acessórios
elétricos que possam interferir com o
controlo do motor.
 Não use acessórios ou peças, nome-
adamente suspensões, velas de igni-
ção, injetores, sistemas de escape,
etc., do mercado de reposição.
 Não altere as especificações do siste-
ma de transmissão (corrente, carre-
tos, rodas, pneus, etc.). 
Não remova nem altere o sensor de
O2, o sistema de indução de ar ou as
peças do sistema de escape (catalisa-
dores, EXUP, etc.).
 Mantenha a correia em V e a correia
de transmissão adequadas (se insta-
lado).
 Mantenha a pressão correta nos
pneus.
 Não opere o veículo de forma exces-
siva. Por exemplo, abrir e fechar repe-
tida ou excessivamente a aceleração,
corridas, burn outs, cavalinhos, etc.
PAU88890
Luz de ad vertência do ABS “ ”
Esta luz de advertência acende-se assim
que liga o veículo e apaga-se após iniciar a
condução. Se a luz de advertência se acen-
der durante a condução, o sistema de tra-
vão antibloqueio pode não funcionar
corretamente.
AVISO
PWA16043
Se a luz de ad vertência do ABS não se
d esligar depois de o veículo atingir os 10
km/h (6 mi/h) ou se a luz de ad vertência
se acen der durante a con dução:
 Tenha mais cui dad o para evitar o
bloqueio das ro das durante trava-
gens de emergência. 
Solicite a um concessionário
Yamaha que verifique o veículo logo que possível.
NOTAA luz de advertência do ABS pode acen-
der-se quando se aumenta a rotação do
motor com o veículo em cima do descanso
central, mas isto não significa que existe
uma avaria.
PAU88930
In dica dor luminoso d o sistema de con-
trolo d e tração “ ”
Este indicador luminoso fica intermitente
quando o controlo de tração for acionado.
Se o sistema de controlo de tração for des-
ligado, este indicador luminoso acende-se.
(Consulte a página 5-14.)NOTASe o veículo for ligado, a luz deve acender-
se durante alguns segundos e depois apa-
gar-se. Se a luz não se acender ou perma-
necer acesa, solicite a um concessionário
Yamaha que verifique o veículo.
UBEDP0P0.book Page 2 Monday, October 12, 2020 8:28 AM

Funções dos controlos e instrumentos
5-3
5
PAU89252
In dica dor luminoso do controlo de posi-
ção estacionária “ ”
Este indicador luminoso fica intermitente
quando o controlo de posição estacionária
pode ser utilizado.
O indicador luminoso acende-se quando o
controlo de posição estacionária está en-
gatado.NOTAQuando o veículo é ligado, a luz acende-se
durante alguns segundos e depois apaga-
se. Se a luz não se acender, solicite a um
concessionário Yamaha que verifique o ve-
ículo.
PAU89262
Luz de a dvertência do controlo de posi-
ção estacionária “ ”
Esta luz de advertência acende-se caso
seja detetado um problema no controlo de
posição estacionária. Se isto acontecer,
solicite a um concessionário Yamaha que
verifique o sistema.NOTA Consoante o problema, a velocidade
do motor poderá ser limitada e não
ser possível a condução normal do
veículo. 
Quando o veículo é ligado, a luz acen-
de-se durante alguns segundos e de-
pois apaga-se. Se a luz não se
acender ou permanecer acesa, solici-
te a um concessionário Yamaha que
verifique o veículo.
PAU78083
Indica dor luminoso do sistema da chave
inteligente “ ”
O indicador luminoso piscará durante a co-
municação entre a chave inteligente e o ve-
ículo e durante a realização de algumas
operações do sistema da chave inteligente.
O indicador luminoso também pode piscar
se surgir um erro no sistema da chave inte-
ligente.NOTASe o veículo for ligado, a luz deve acender-
se durante alguns segundos e depois apa-
gar-se. Se a luz não se acender ou perma-
necer acesa, solicite a um concessionário
Yamaha que verifique o veículo.
PAU86811
Conta dor multifuncional1. Indicador de combustível
2. Relógio
3. Indicador de advertência de estrada com
gelo “ ”
4. Taquímetro
5. Velocímetro
6. Visor multifuncional
1. Interruptor “SEL/RES”1
2
3
4
5
6
1
UBEDP0P0.book Page 3 Monday, October 12, 2020 8:28 AM
