2021 YAMAHA TRICITY 300 Manual de utilização (in Portuguese)

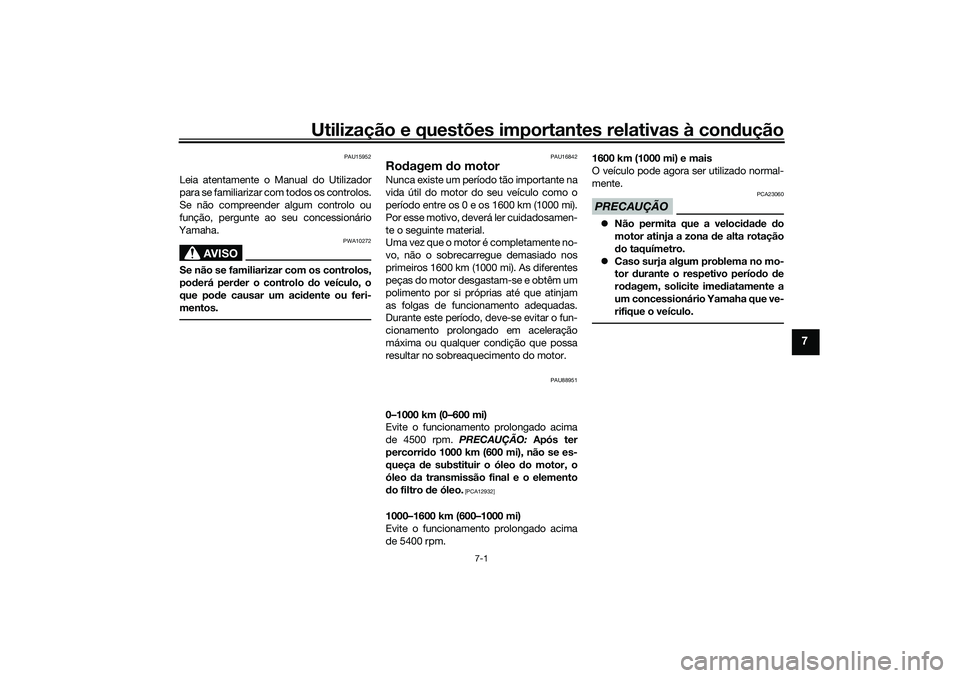

Utilização e questões importantes relativas à condução
7-1
7
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
pod erá per der o controlo do veículo, o
que po de causar um aci dente ou feri-
mentos.
PAU16842
Ro dagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU88951
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 4500 rpm. PRECAUÇÃO: Após ter
percorri do 1000 km (600 mi), não se es-
queça de substituir o óleo do motor, o
óleo da transmissão final e o elemento
d o filtro de óleo.
[PCA12932]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 5400 rpm. 1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA23060

Não permita que a veloci dad e do
motor atinja a zona de alta rotação
d o taquímetro.
 Caso surja algum problema no mo-
tor durante o respetivo perío do de
ro dagem, solicite ime diatamente a
um concessionário Yamaha que ve-
rifique o veículo.
UBEDP0P0.book Page 1 Monday, October 12, 2020 8:28 AM

Utilização e questões importantes relativas à condução
7-2
7
PAU91750
Colocar o motor em funciona-
mentoO sistema de corte do circuito de ignição
permite o arranque do motor quando o
descanso lateral é puxado para cima.
Colocar o motor em funcionamento1. Rode o interruptor principal para a po-
sição ON e coloque o interruptor de
paragem do motor na posição de fun-
cionamento.
2. Confirme que o indicador e as luzes de advertência se acendem durante
alguns segundos e depois se apa-
gam. (Consulte a página 5-1.)NOTANão coloque o motor em funciona-
mento se o indicador luminoso de
avaria no motor permanecer aceso.
 A luz de advertência do ABS deve
acender-se e manter-se acesa até o
veículo atingir uma velocidade de 10
km/h (6 mi/h).
PRECAUÇÃO
PCA24110
Se uma luz de a dvertência ou um in dica-
d or luminoso não funcionarem da forma
acima descrita, solicite a um concessio-
nário Yamaha que verifique o veículo.3. Desacelere por completo.
4. Enquanto aciona o travão dianteiro ou traseiro, prima o interruptor de arran-
que.
5. Solte o interruptor de arranque quan- do o motor arrancar ou após 5 segun-
dos. Aguarde 10 segundos antes de
premir novamente o interruptor de ar-
ranque para permitir que a tensão da
bateria se restabeleça.PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profun damente com o motor
frio!
PAUM4280
NOTAEste modelo está equipado com um sensor
de ângulo de inclinação para desligar o
motor no caso de capotagem. Nesse caso,
o indicador luminoso de avaria irá acender-
se, embora não se trate de uma avaria.
Desligue e volte a ligar a alimentação do
veículo para apagar o indicador luminoso.
Se não o fizer, o motor não ligará, apesar
de este dar sinal quando é premido o inter-
ruptor de arranque.
UBEDP0P0.book Page 2 Monday, October 12, 2020 8:28 AM

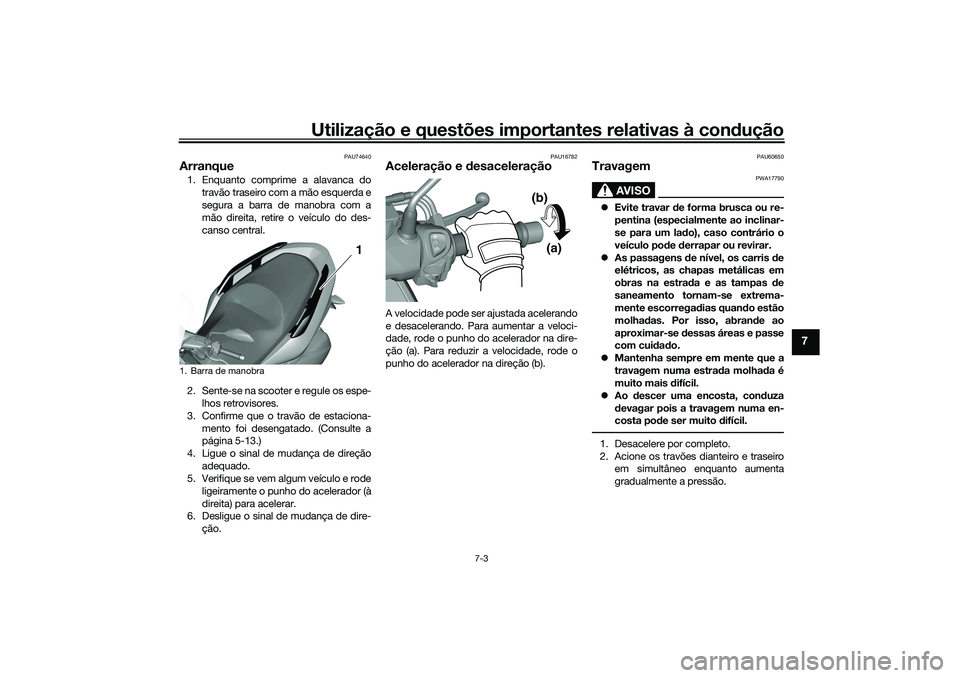

Utilização e questões importantes relativas à condução
7-3
7
PAU74640
Arranque1. Enquanto comprime a alavanca do
travão traseiro com a mão esquerda e
segura a barra de manobra com a
mão direita, retire o veículo do des-
canso central.
2. Sente-se na scooter e regule os espe- lhos retrovisores.
3. Confirme que o travão de estaciona- mento foi desengatado. (Consulte a
página 5-13.)
4. Ligue o sinal de mudança de direção adequado.
5. Verifique se vem algum veículo e rode
ligeiramente o punho do acelerador (à
direita) para acelerar.
6. Desligue o sinal de mudança de dire-
ção.
PAU16782
Aceleração e desaceleraçãoA velocidade pode ser ajustada acelerando
e desacelerando. Para aumentar a veloci-
dade, rode o punho do acelerador na dire-
ção (a). Para reduzir a velocidade, rode o
punho do acelerador na direção (b).
PAU60650
Travagem
AVISO
PWA17790
 Evite travar de forma brusca ou re-
pentina (especialmente ao inclinar-
se para um la do), caso contrário o
veículo pod e derrapar ou revirar.
 As passagens de nível, os carris d e
elétricos, as chapas metálicas em
obras na estra da e as tampas de
saneamento tornam-se extrema-
mente escorrega dias quan do estão
molha das. Por isso, abran de ao
aproximar-se dessas áreas e passe
com cui dad o.
 Mantenha sempre em mente que a
travagem numa estra da molhad a é
muito mais d ifícil.
 Ao descer uma encosta, con duza
d evagar pois a travagem numa en-
costa po de ser muito d ifícil.1. Desacelere por completo.
2. Acione os travões dianteiro e traseiro
em simultâneo enquanto aumenta
gradualmente a pressão.
1. Barra de manobra
1 1
(a)
(b)
UBEDP0P0.book Page 3 Monday, October 12, 2020 8:28 AM

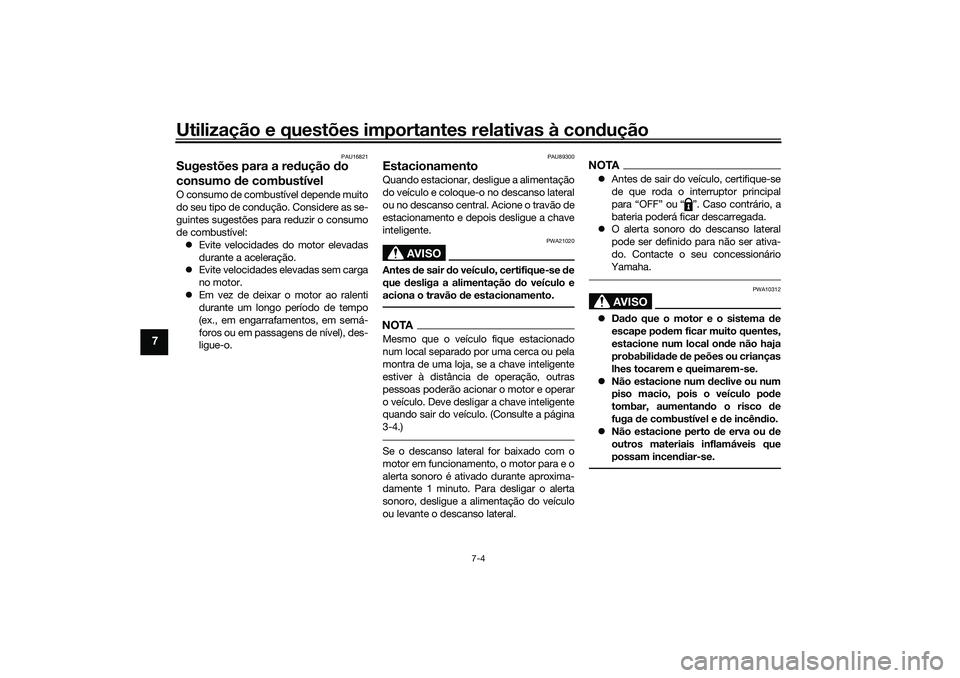

Utilização e questões importantes relativas à condução
7-4
7
PAU16821
Sugestões para a re dução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
 Evite velocidades do motor elevadas
durante a aceleração.
 Evite velocidades elevadas sem carga
no motor.
 Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU89300
EstacionamentoQuando estacionar, desligue a alimentação
do veículo e coloque-o no descanso lateral
ou no descanso central. Acione o travão de
estacionamento e depois desligue a chave
inteligente.
AVISO
PWA21020
Antes de sair d o veículo, certifique-se de
que desliga a alimentação do veículo e
aciona o travão d e estacionamento.NOTAMesmo que o veículo fique estacionado
num local separado por uma cerca ou pela
montra de uma loja, se a chave inteligente
estiver à distância de operação, outras
pessoas poderão acionar o motor e operar
o veículo. Deve desligar a chave inteligente
quando sair do veículo. (Consulte a página
3-4.)Se o descanso lateral for baixado com o
motor em funcionamento, o motor para e o
alerta sonoro é ativado durante aproxima-
damente 1 minuto. Para desligar o alerta
sonoro, desligue a alimentação do veículo
ou levante o descanso lateral.
NOTAAntes de sair do veículo, certifique-se
de que roda o interruptor principal
para “OFF” ou “ ”. Caso contrário, a
bateria poderá ficar descarregada.
 O alerta sonoro do descanso lateral
pode ser definido para não ser ativa-
do. Contacte o seu concessionário
Yamaha.
AVISO
PWA10312
Dado que o motor e o sistema de
escape po dem ficar muito quentes,
estacione num local on de não haja
probabili dad e de peões ou crianças
lhes tocarem e queimarem-se.
 Não estacione num declive ou num
piso macio, pois o veículo po de
tombar, aumentan do o risco d e
fuga de combustível e de incên dio.
 Não estacione perto de erva ou d e
outros materiais inflamáveis que
possam incen diar-se.
UBEDP0P0.book Page 4 Monday, October 12, 2020 8:28 AM

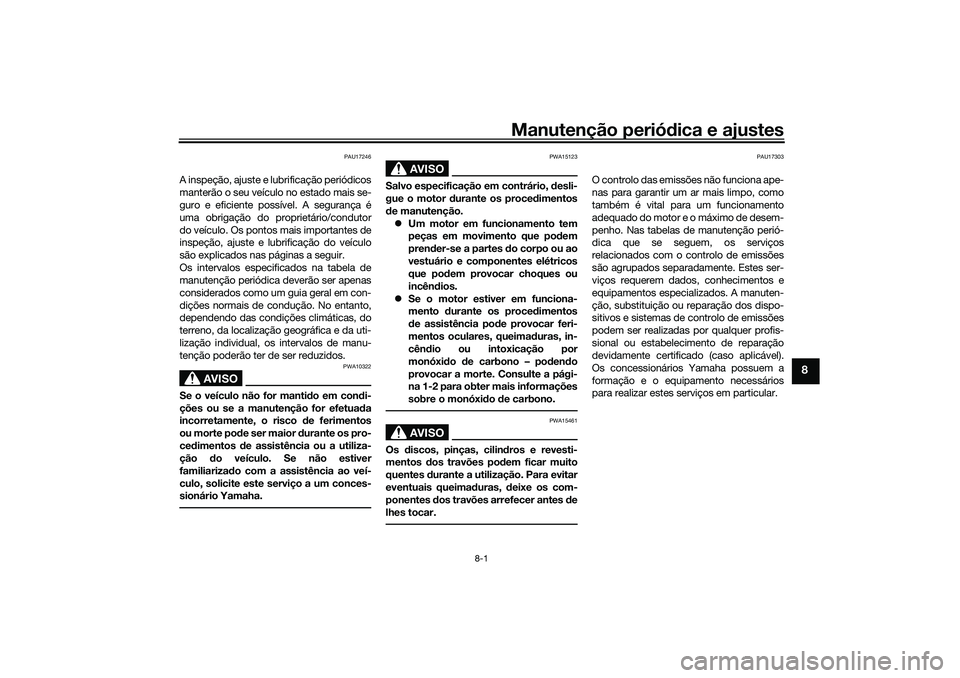

Manutenção periódica e ajustes
8-1
8
PAU17246
A inspeção, ajuste e lubrificação periódicos
manterão o seu veículo no estado mais se-
guro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspeção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for manti do em con di-
ções ou se a manutenção for efetua da
incorretamente, o risco de ferimentos
ou morte po de ser maior d urante os pro-
ce dimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiariza do com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor durante os proce dimentos
d e manutenção.
 Um motor em funcionamento tem
peças em movimento que pod em
pren der-se a partes do corpo ou ao
vestuário e componentes elétricos
que po dem provocar choques ou
incên dios.
 Se o motor estiver em funciona-
mento durante os proce dimentos
d e assistência po de provocar feri-
mentos oculares, queima duras, in-
cên dio ou intoxicação por
monóxi do de carbono – pod endo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxi do d e carbono.
AVISO
PWA15461
Os discos, pinças, cilin dros e revesti-
mentos dos travões po dem ficar muito
quentes durante a utilização. Para evitar
eventuais queimad uras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
UBEDP0P0.book Page 1 Monday, October 12, 2020 8:28 AM

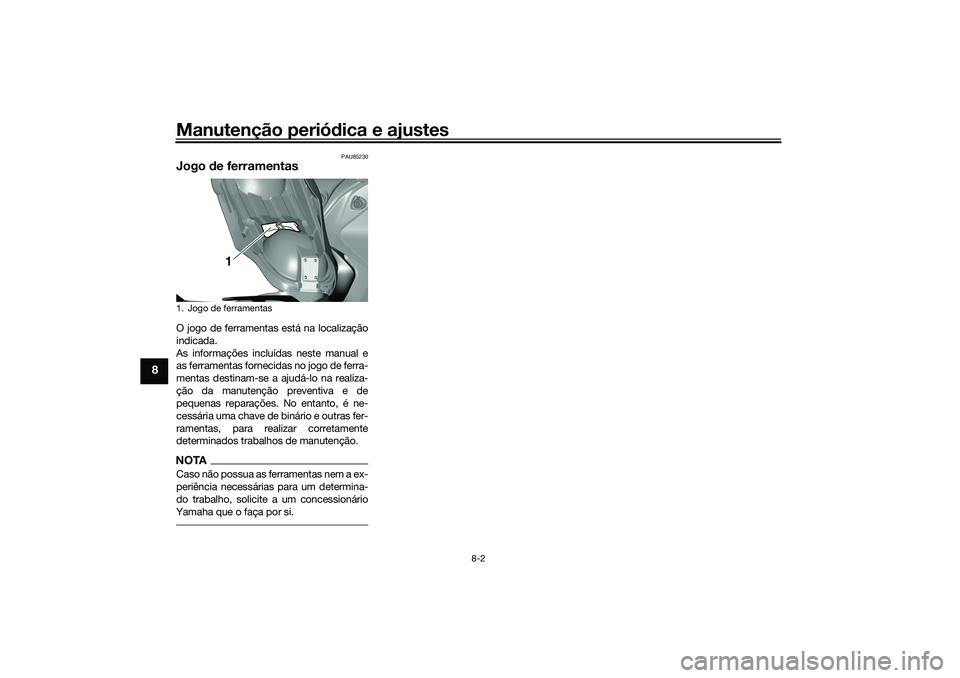

Manutenção periódica e ajustes
8-2
8
PAU85230
Jogo de ferramentasO jogo de ferramentas está na localização
indicada.
As informações incluídas neste manual e
as ferramentas fornecidas no jogo de ferra-
mentas destinam-se a ajudá-lo na realiza-
ção da manutenção preventiva e de
pequenas reparações. No entanto, é ne-
cessária uma chave de binário e outras fer-
ramentas, para realizar corretamente
determinados trabalhos de manutenção.NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.1. Jogo de ferramentas
1
UBEDP0P0.book Page 2 Monday, October 12, 2020 8:28 AM

Manutenção periódica e ajustes
8-3
8

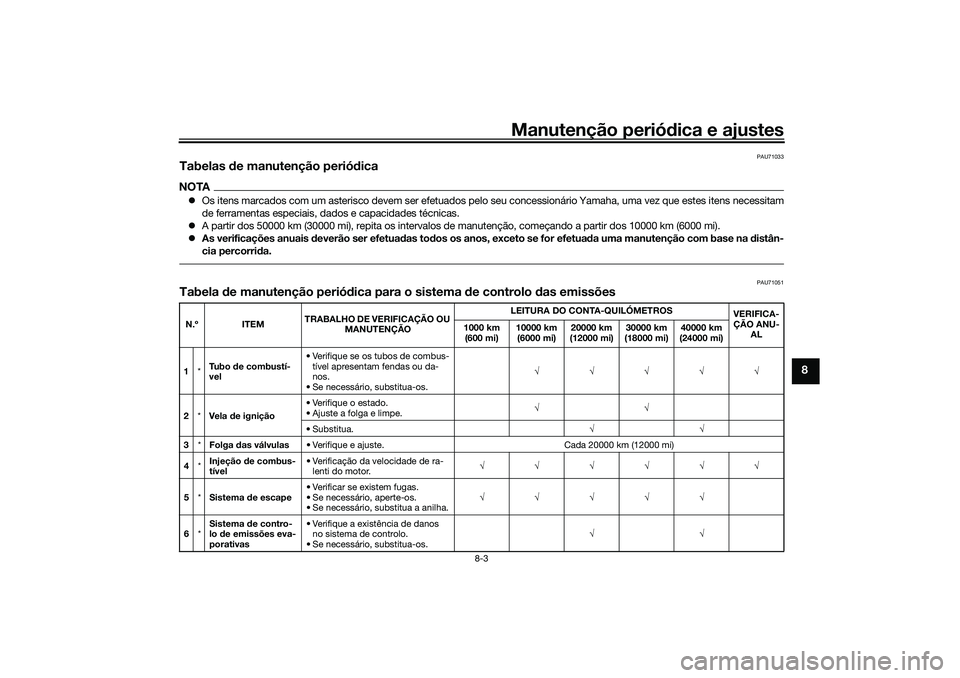

PAU71033
Tabelas de manutenção perió dicaNOTA Os itens marcados com um asterisco devem ser efetuados pelo seu concessionário Yamaha, uma vez que estes itens necessitam
de ferramentas especiais, dados e capacidades técnicas.
 A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
 As verificações anuais deverão ser efetua das to dos os anos, exceto se for efetua da uma manutenção com base na d istân-
cia percorri da.
PAU71051
Tabela de manutenção perió dica para o sistema de controlo das emissõesN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Tubo
de combustí-
vel • Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos.
• Se necessário, substitua-os. 
2 *Vela de ignição • Verifique o estado.
• Ajuste a folga e limpe.

• Substitua. 
3 *Folga das válvulas • Verifique e ajuste. Cada 20000 km (12000 mi)
4 *Injeção
de combus-
tível • Verificação da velocidade de ra-
lenti do motor. 
5 *Sistema de escape • Verificar se existem fugas.
• Se necessário, aperte-os.
• Se necessário, substitua a anilha. 
6 *Sistema
de contro-
lo de emissões eva-
porativas • Verifique a existência de danos
no sistema de controlo.
• Se necessário, substitua-os. 
UBEDP0P0.book Page 3 Monday, October 12, 2020 8:28 AM

Manutenção periódica e ajustes
8-4
8

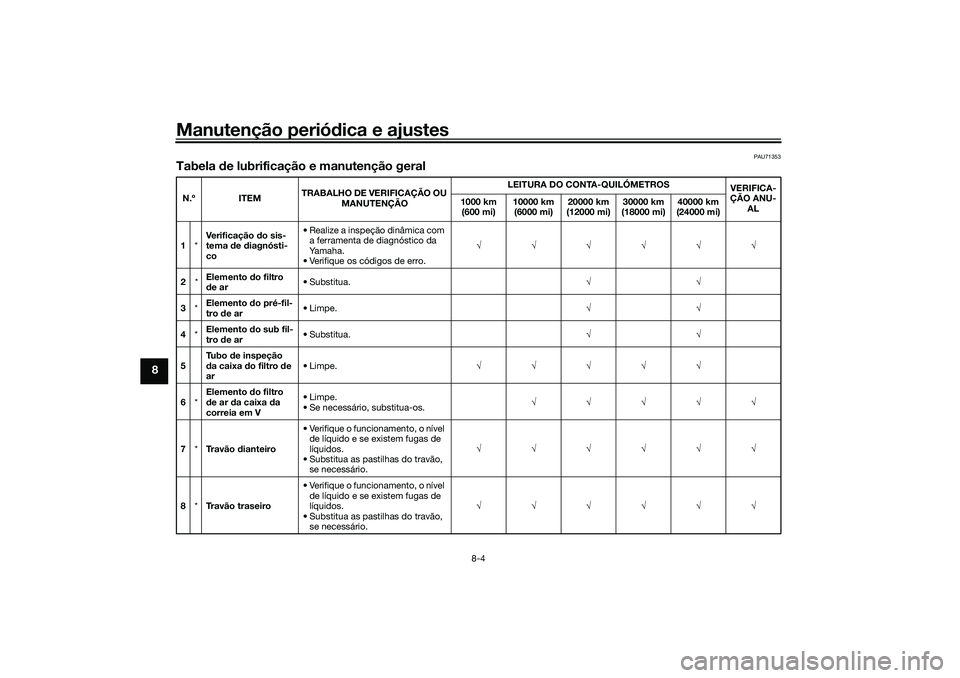

PAU71353
Tabela de lubrificação e manutenção geralN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Verificação
do sis-
tema de diagnósti-
co • Realize a inspeção dinâmica com
a ferramenta de diagnóstico da
Ya m a h a .
• Verifique os códigos de erro. 
2 *Elemento
do filtro
d e ar •Substitua.

3 *Elemento
do pré-fil-
tro de ar •Limpe.

4 *Elemento
do sub fil-
tro de ar •Substitua.

5 Tu b o
de inspeção
d a caixa d o filtro de
ar •Limpe.

6 *Elemento
do filtro
d e ar da caixa da
correia em V •Limpe.
• Se necessário, substitua-os.

7 *Tr a v ã o dianteiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos.
• Substitua as pastilhas do travão, se necessário. 
8 *Travão traseiro •
V
erifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos.
• Substitua as pastilhas do travão, se necessário. 
UBEDP0P0.book Page 4 Monday, October 12, 2020 8:28 AM
