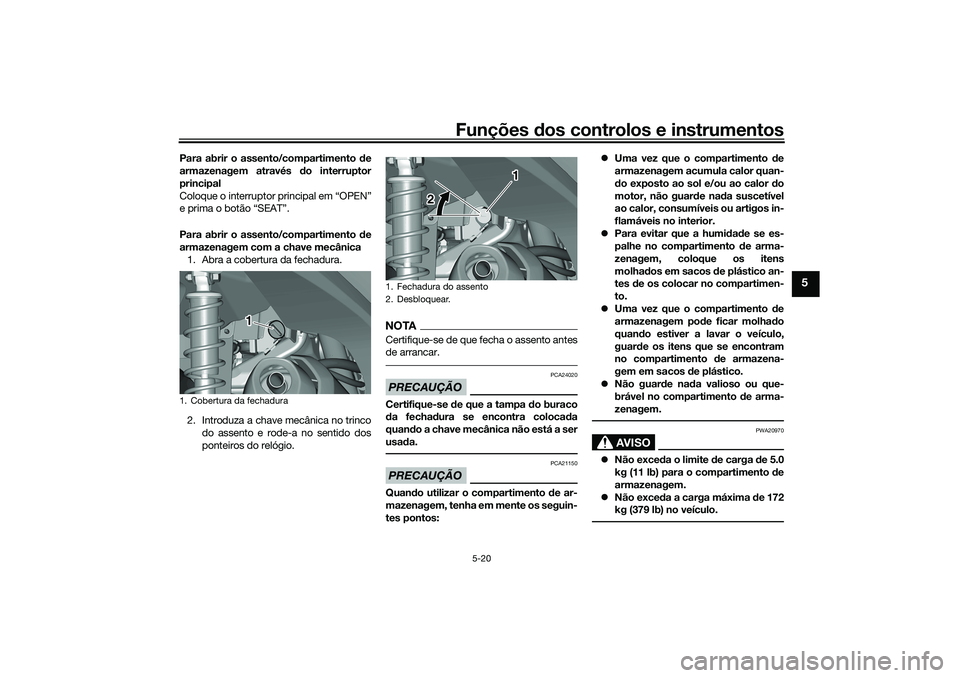

Funções dos controlos e instrumentos
5-20
5
Para abrir o assento/compartimento d e
armazenagem através d o interruptor
principal
Coloque o interruptor principal em “OPEN”
e prima o botão “SEAT”.
Para abrir o assento/compartimento d e
armazenagem com a chave mecânica 1. Abra a cobertura da fechadura.
2. Introduza a chave mecânica no trinco
do assento e rode-a no sentido dos
ponteiros do relógio.
NOTACertifique-se de que fecha o assento antes
de arrancar.PRECAUÇÃO
PCA24020
Certifique-se de que a tampa do buraco
d a fechad ura se encontra coloca da
quan do a chave mecânica não está a ser
usa da.PRECAUÇÃO
PCA21150
Quan do utilizar o compartimento de ar-
mazenagem, tenha em mente os seguin-
tes pontos: 
Uma vez que o compartimento de
armazenagem acumula calor quan-
d o exposto ao sol e/ou ao calor do
motor, não guar de nad a suscetível
ao calor, consumíveis ou artigos in-
flamáveis no interior.
 Para evitar que a humi dad e se es-
palhe no compartimento d e arma-
zenagem, coloque os itens
molha dos em sacos de plástico an-
tes de os colocar no compartimen-
to.
 Uma vez que o compartimento de
armazenagem po de ficar molha do
quan do estiver a lavar o veículo,
guar de os itens que se encontram
no compartimento d e armazena-
gem em sacos de plástico.
 Não guar de na da valioso ou que-
brável no compartimento de arma-
zenagem.
AVISO
PWA20970
 Não exce da o limite de carga de 5.0
kg (11 lb) para o compartimento de
armazenagem.
 Não exce da a carga máxima de 172
kg (379 lb) no veículo.
1. Cobertura da fechadura
1 1
1. Fechadura do assento
2. Desbloquear.
1
2
UBEDP0P0.book Page 20 Monday, October 12, 2020 8:28 AM

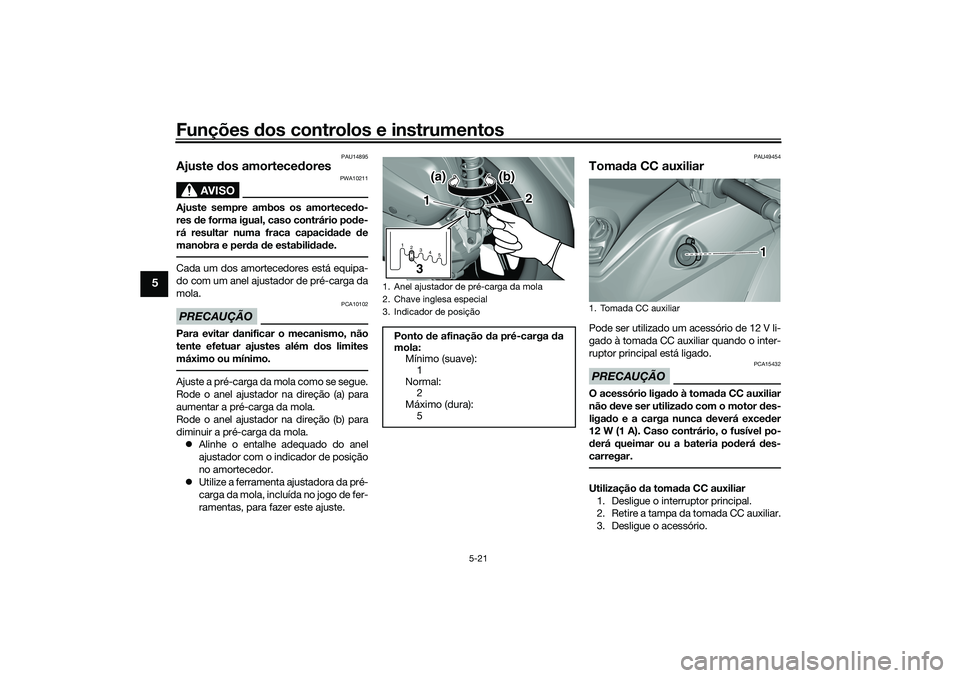

Funções dos controlos e instrumentos
5-21
5
PAU14895
Ajuste dos amortece dores
AVISO
PWA10211
Ajuste sempre ambos os amortece do-
res de forma igual, caso contrário pod e-
rá resultar numa fraca capaci dad e de
manobra e per da de estabili dad e.Cada um dos amortecedores está equipa-
do com um anel ajustador de pré-carga da
mola.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Ajuste a pré-carga da mola como se segue.
Rode o anel ajustador na direção (a) para
aumentar a pré-carga da mola.
Rode o anel ajustador na direção (b) para
diminuir a pré-carga da mola.  Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.
 Utilize a ferramenta ajustadora da pré-
carga da mola, incluída no jogo de fer-
ramentas, para fazer este ajuste.
PAU49454
Toma da CC auxiliar Pode ser utilizado um acessório de 12 V li-
gado à tomada CC auxiliar quando o inter-
ruptor principal está ligado.PRECAUÇÃO
PCA15432
O acessório liga do à toma da CC auxiliar
não deve ser utiliza do com o motor des-
liga do e a carga nunca d everá exceder
12 W (1 A). Caso contrário, o fusível po-
d erá queimar ou a bateria po derá des-
carregar.Utilização da tomad a CC auxiliar
1. Desligue o interruptor principal.
2. Retire a tampa da tomada CC auxiliar.
3. Desligue o acessório.
1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Indicador de posiçãoPonto de afinação da pré-carga d a
mola: Mínimo (suave):
1
Normal: 2
Máximo (dura): 51 2345
1
2
3(a) (a)
(b) (b)
(a) (b)
1. Tomada CC auxiliar
1
UBEDP0P0.book Page 21 Monday, October 12, 2020 8:28 AM

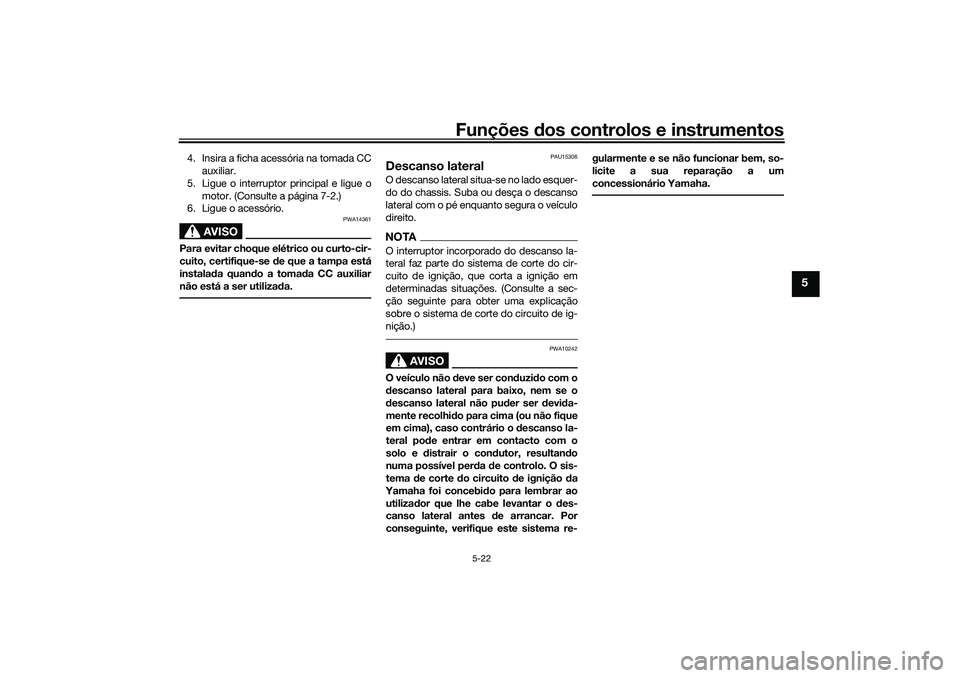

Funções dos controlos e instrumentos
5-22
5
4. Insira a ficha acessória na tomada CC
auxiliar.
5. Ligue o interruptor principal e ligue o motor. (Consulte a página 7-2.)
6. Ligue o acessório.
AVISO
PWA14361
Para evitar choque elétrico ou curto-cir-
cuito, certifique-se d e que a tampa está
instala da quan do a toma da CC auxiliar
não está a ser utiliza da.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não d eve ser conduzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e distrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re- gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
UBEDP0P0.book Page 22 Monday, October 12, 2020 8:28 AM

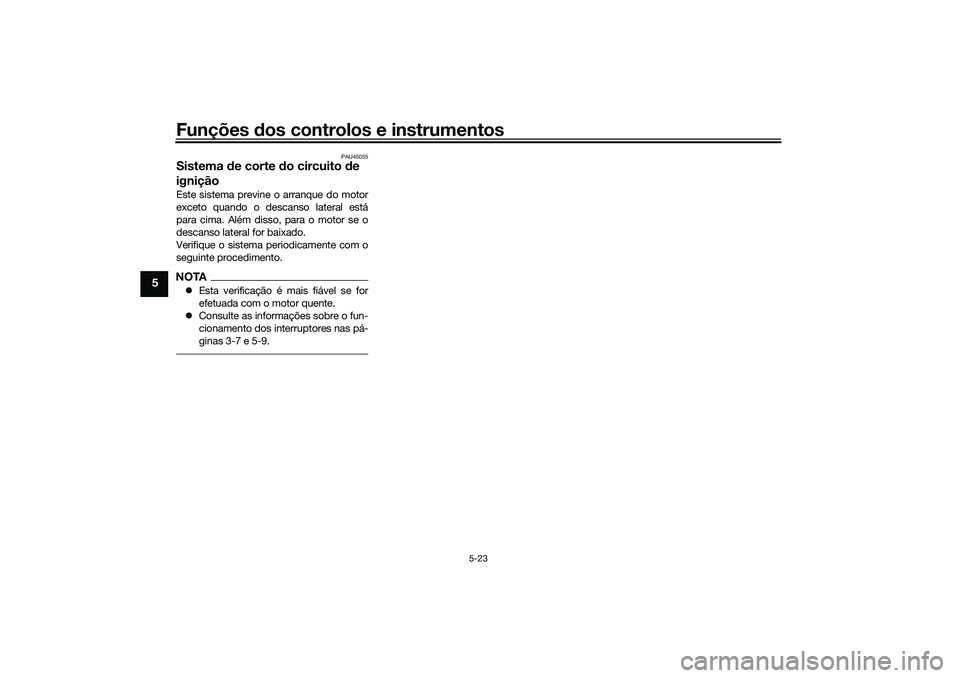

Funções dos controlos e instrumentos
5-23
5
PAU45055
Sistema de corte do circuito de
igniçãoEste sistema previne o arranque do motor
exceto quando o descanso lateral está
para cima. Além disso, para o motor se o
descanso lateral for baixado.
Verifique o sistema periodicamente com o
seguinte procedimento.NOTA Esta verificação é mais fiável se for
efetuada com o motor quente.
 Consulte as informações sobre o fun-
cionamento dos interruptores nas pá-
ginas 3-7 e 5-9.
UBEDP0P0.book Page 23 Monday, October 12, 2020 8:28 AM

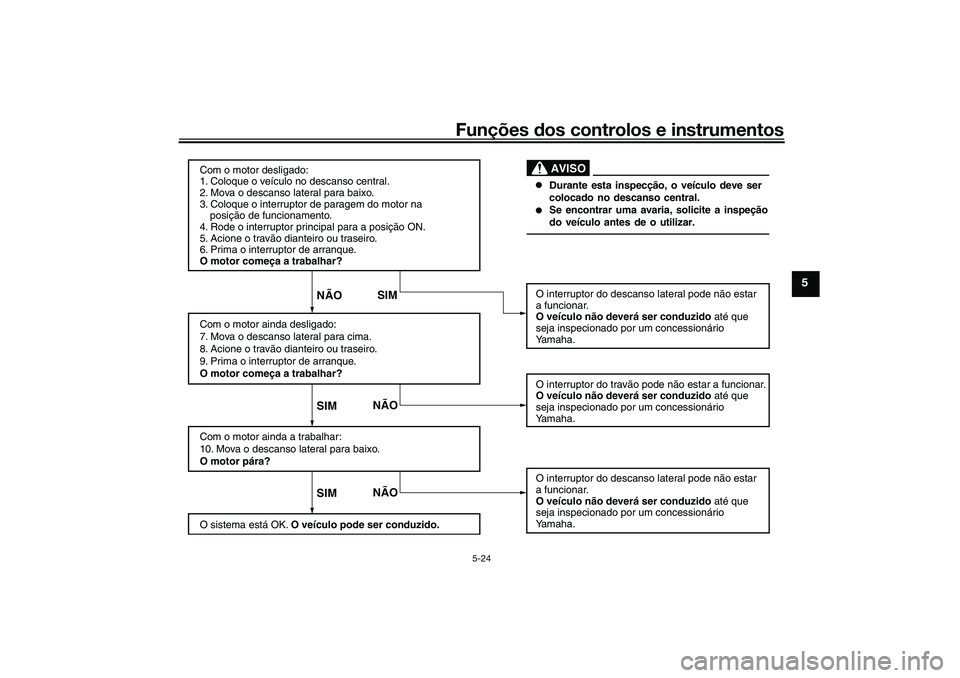

Funções dos controlos e instrumentos
5-24
5
Com o motor desligado:
1. Coloque o veículo no descanso central.
2. Mova o descanso lateral para baixo.
3. Coloque o interruptor de paragem do motor na
posição de funcionamento.
4. Rode o interruptor principal para a posição ON.
5. Acione o travão dianteiro ou traseiro.
6. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda desligado:
7. Mova o descanso lateral para cima.
8. Acione o travão dianteiro ou traseiro.
9. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
10. Mova o descanso lateral para baixo.
O motor pára?
O sistema está OK. O veículo pode ser conduzido. O interruptor do descanso lateral pode não estar
a funcionar.
O veículo não deverá ser conduzido
até que
seja inspecionado por um concessionário
Yamaha.
O interruptor do travão pode não estar a funcionar.
O veículo não deverá ser conduzido até que
seja inspecionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode não estar
a funcionar.
O veículo não deverá ser conduzido até que
seja inspecionado por um concessionário
Yamaha.
SIM NÃO
NÃO
SIMSIMNÃO

Durante esta inspecção, o veículo deve ser
colocado no descanso central.

AVISOSe encontrar uma avaria, solicite a inspeção
do veículo antes de o utilizar.
UBEDP0P0.book Page 24 Monday, October 12, 2020 8:28 AM

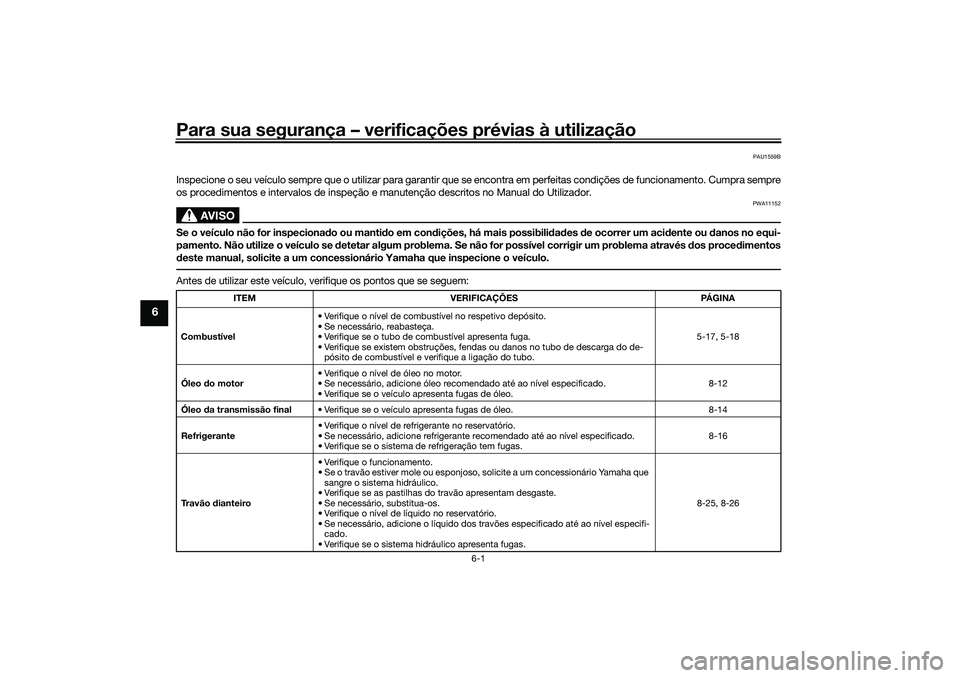

Para sua segurança – verificações prévias à utilização
6-1
6
PAU1559B
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspeciona do ou manti do em con dições, há mais possibili dad es de ocorrer um aci dente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspecione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de descarga do de-
pósito de combustível e verifique a ligação do tubo. 5-17, 5-18
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 8-12
Óleo d a transmissão final • Verifique se o veículo apresenta fugas de óleo. 8-14
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 8-16
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 8-25, 8-26
UBEDP0P0.book Page 1 Monday, October 12, 2020 8:28 AM

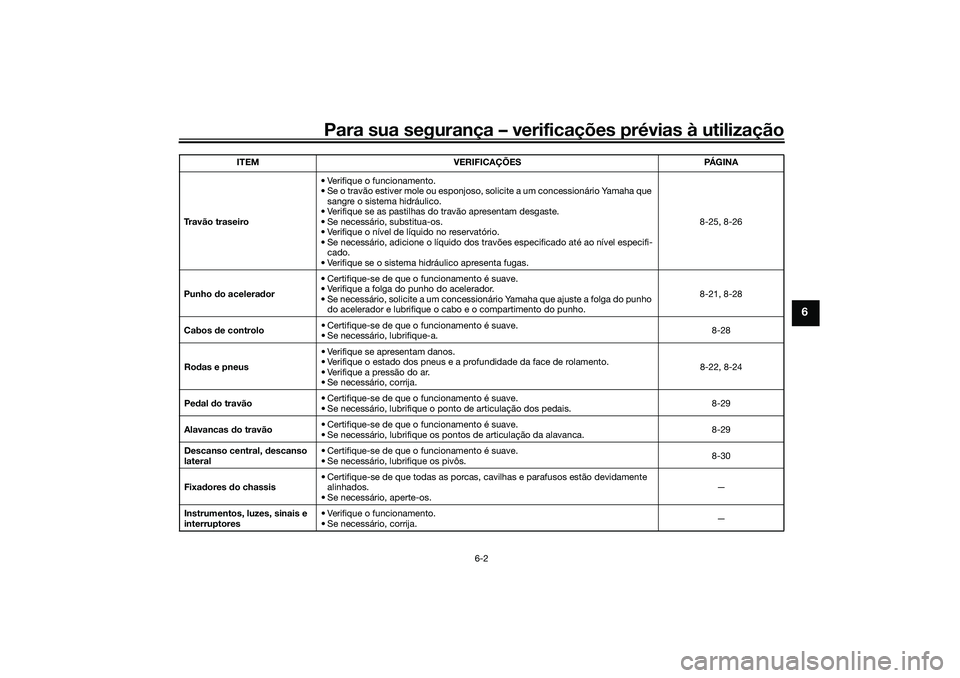

Para sua segurança – verificações prévias à utilização
6-2
6
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 8-25, 8-26
Punho do acelera dor • Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 8-21, 8-28
Cabos d e controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 8-28
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija. 8-22, 8-24
Pe dal do travão • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o ponto de articulação dos pedais.
8-29
Alavancas do travão • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
8-29
Descanso central, descanso
lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pivôs.
8-30
Fixa dores do chassis • Certifique-se de que todas as porcas,
cavilhas e parafusos estão devidamente
alinhados.
• Se necessário, aperte-os. —
Instrumentos, luzes, sinais e
interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
ITEM
VERIFICAÇÕES PÁGINA
UBEDP0P0.book Page 2 Monday, October 12, 2020 8:28 AM

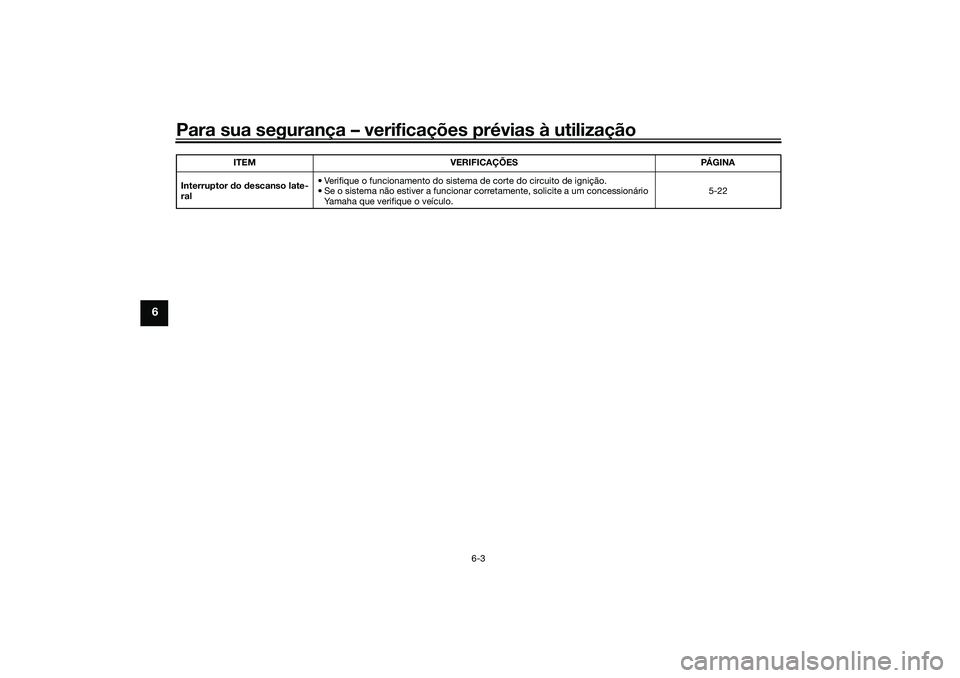

Para sua segurança – verificações prévias à utilização
6-3
6
Interruptor do d escanso late-
ral • Verifique o funcionamento do sistem
a de corte do circuito de ignição.
• Se o sistema não estiver a funcionar corretamente, solicite a um concessionário Yamaha que verifique o veículo. 5-22
ITEM
VERIFICAÇÕES PÁGINA
