Manutenção periódica e ajustes
8-29
8
PAU23173

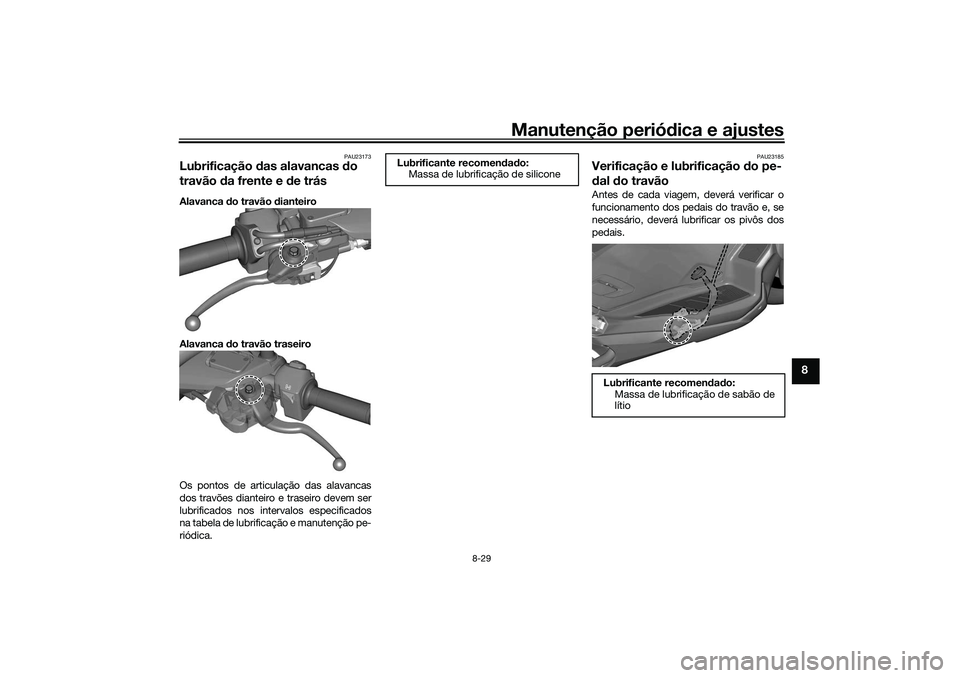

Lubrificação das alavancas do
travão da frente e d e trásAlavanca do travão dianteiro
Alavanca do travão traseiro
Os pontos de articulação das alavancas
dos travões dianteiro e traseiro devem ser
lubrificados nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
PAU23185
Verificação e lubrificação d o pe-
d al do travãoAntes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e, se
necessário, deverá lubrificar os pivôs dos
pedais.
Lubrificante recomen dad o:
Massa de lubrificação de silicone
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
UBEDP0P0.book Page 29 Monday, October 12, 2020 8:28 AM

Manutenção periódica e ajustes
8-30
8
PAU23215

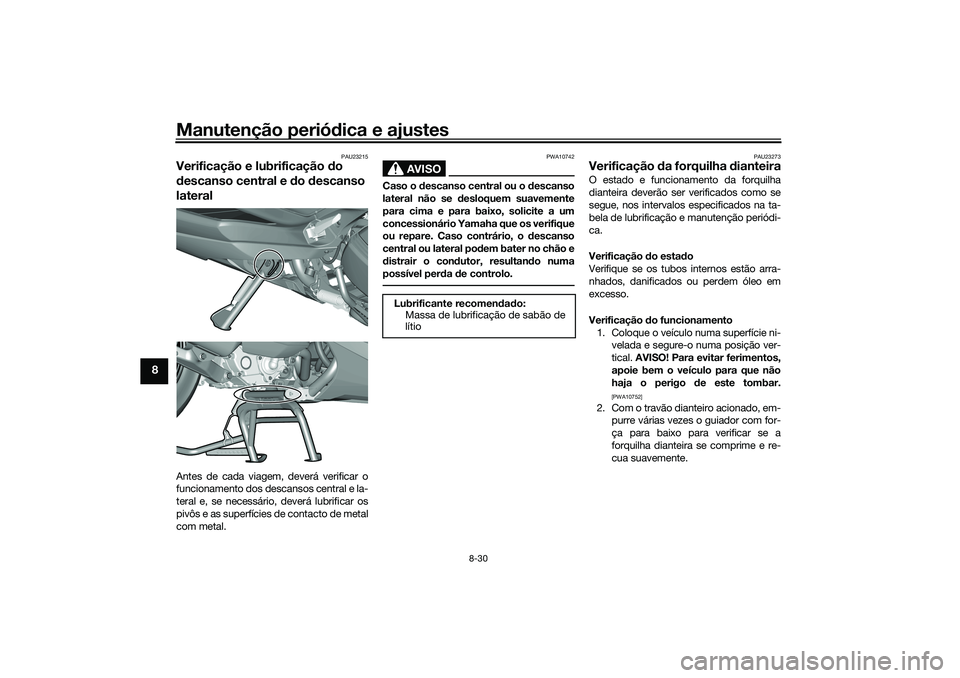

Verificação e lubrificação do
d escanso central e d o descanso
lateralAntes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AVISO
PWA10742
Caso o d escanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifique
ou repare. Caso contrário, o descanso
central ou lateral po dem bater no chão e
d istrair o con dutor, resultan do numa
possível per da de controlo.
PAU23273
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
UBEDP0P0.book Page 30 Monday, October 12, 2020 8:28 AM

Manutenção periódica e ajustes
8-31
8
PRECAUÇÃO
PCA10591
Se encontrar quaisquer d anos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU84950

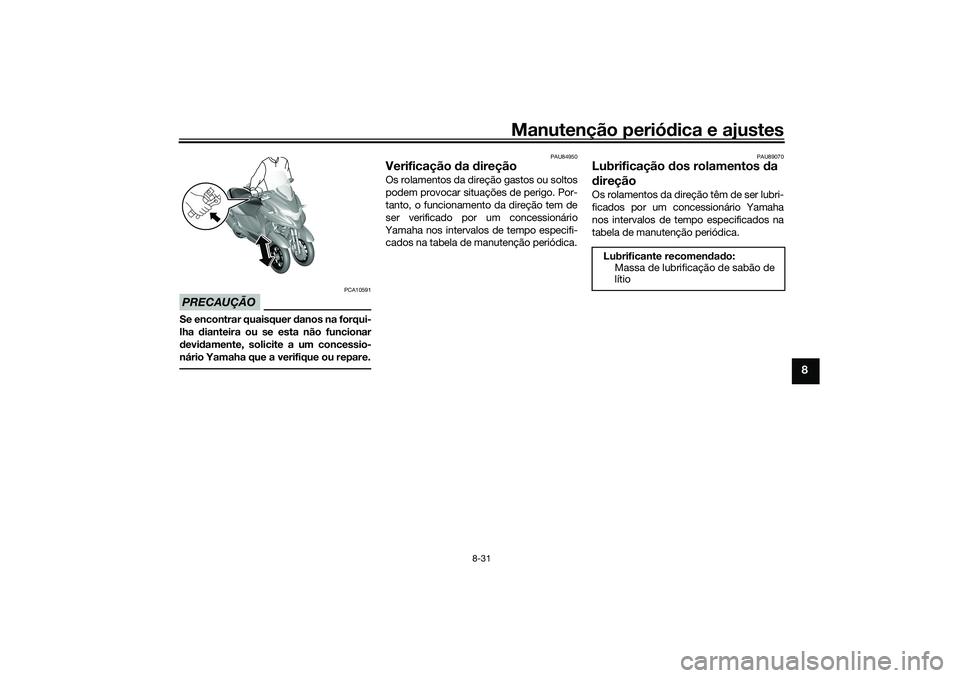

Verificação da direçãoOs rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção tem de
ser verificado por um concessionário
Yamaha nos intervalos de tempo especifi-
cados na tabela de manutenção periódica.
PAU89070
Lubrificação d os rolamentos da
d ireçãoOs rolamentos da direção têm de ser lubri-
ficados por um concessionário Yamaha
nos intervalos de tempo especificados na
tabela de manutenção periódica.
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
UBEDP0P0.book Page 31 Monday, October 12, 2020 8:28 AM

Manutenção periódica e ajustes
8-32
8
PAU84970
Verificação dos rolamentos de
ro daOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados por um conces-
sionário Yamaha nos intervalos de tempo
especificados na tabela de manutenção
periódica.
PAU60691

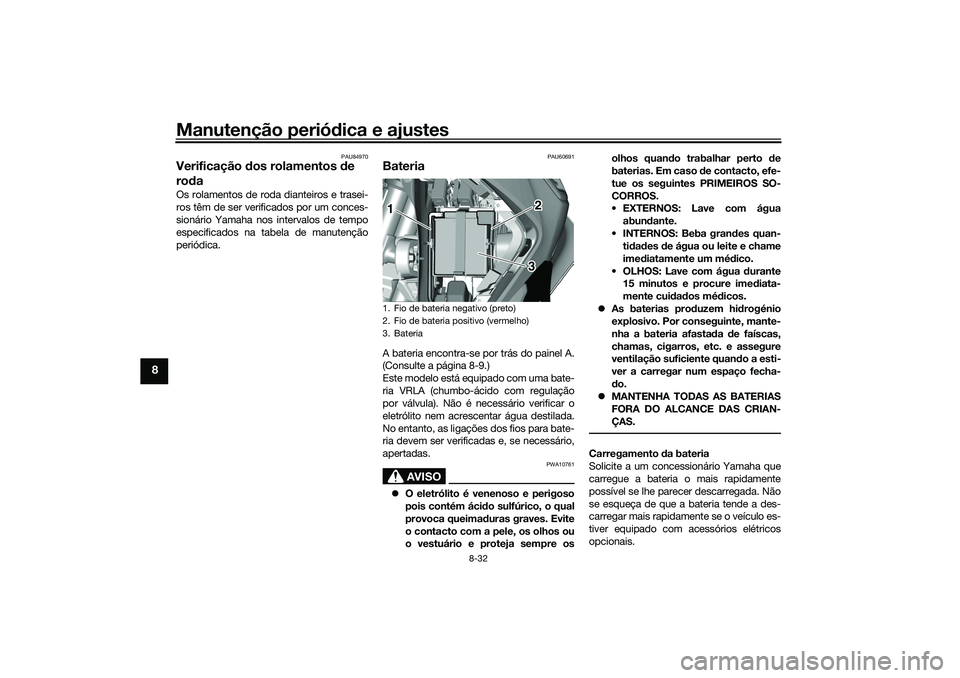

BateriaA bateria encontra-se por trás do painel A.
(Consulte a página 8-9.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios para bate-
ria devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
 O eletrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queima duras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os olhos quan
do trabalhar perto de
baterias. Em caso d e contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água
abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água durante
15 minutos e procure ime diata-
mente cui dad os mé dicos.
 As baterias prod uzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
 MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.
1. Fio de bateria negativo (preto)
2. Fio de bateria positivo (vermelho)
3. Bateria1 2
3
UBEDP0P0.book Page 32 Monday, October 12, 2020 8:28 AM

Manutenção periódica e ajustes
8-33
8
PRECAUÇÃO
PCA16522

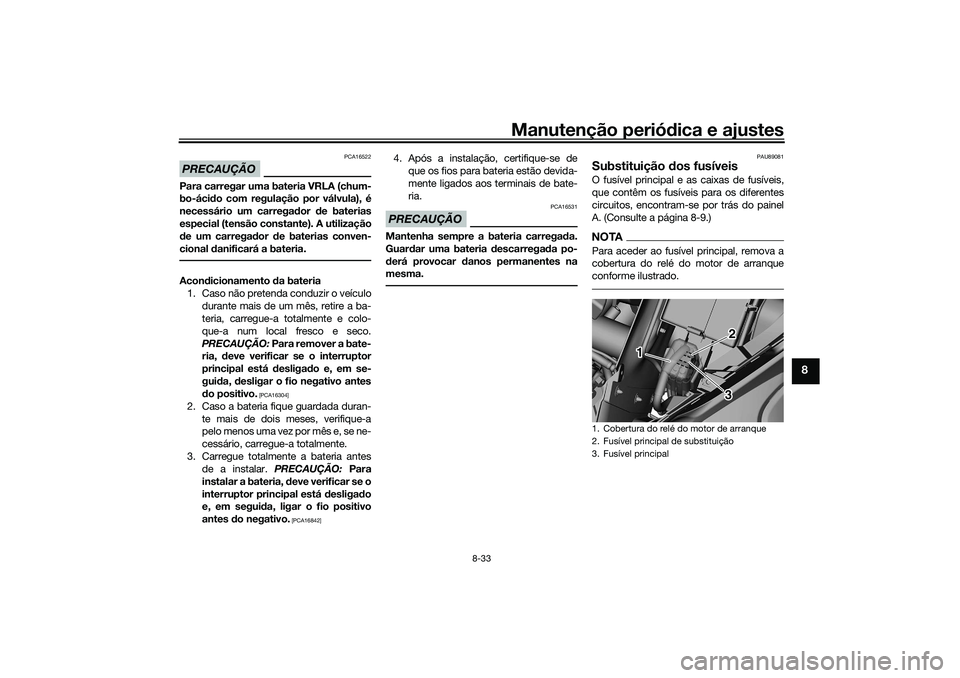

Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carregad or de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional danificará a bateria.Acon dicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se o interruptor
principal está desliga do e, em se-
gui da, desligar o fio negativo antes
d o positivo.
[PCA16304]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se o
interruptor principal está d esligado
e, em segui da, ligar o fio positivo
antes do negativo.
[PCA16842]
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria d escarregada po-
d erá provocar danos permanentes na
mesma.
PAU89081
Substituição dos fusíveisO fusível principal e as caixas de fusíveis,
que contêm os fusíveis para os diferentes
circuitos, encontram-se por trás do painel
A. (Consulte a página 8-9.)NOTAPara aceder ao fusível principal, remova a
cobertura do relé do motor de arranque
conforme ilustrado.1. Cobertura do relé do motor de arranque
2. Fusível principal de substituição
3. Fusível principal
2 2
3 2
3
1
UBEDP0P0.book Page 33 Monday, October 12, 2020 8:28 AM

Manutenção periódica e ajustes
8-34
8
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Desligue o interruptor principal e o cir- cuito elétrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar
gran des danos no sistema elétrico
e possivelmente um incên dio.
[PWA15132]

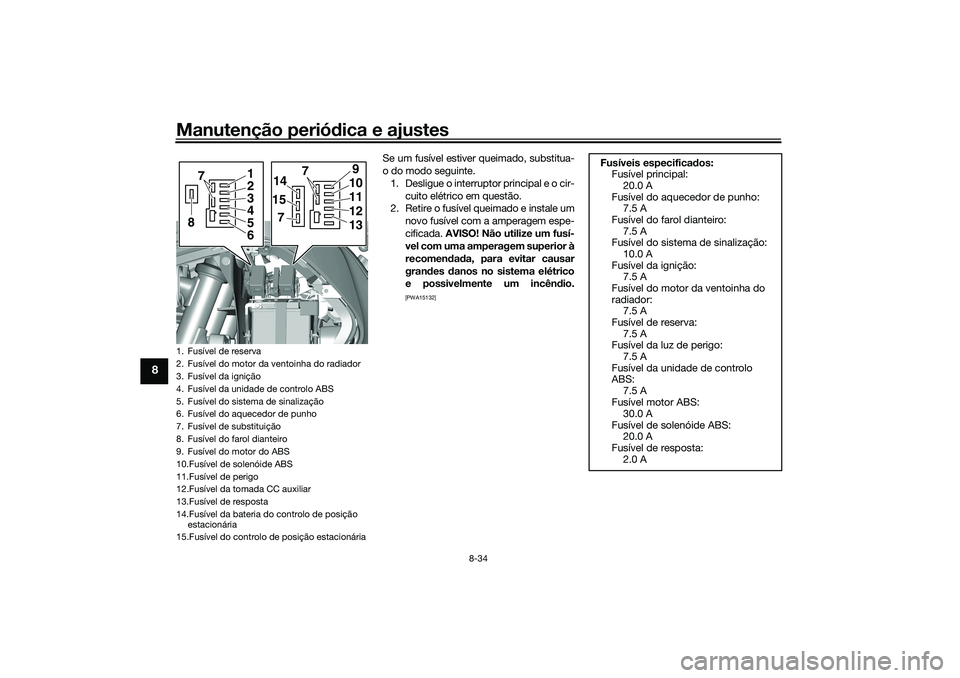

1. Fusível de reserva
2. Fusível do motor da ventoinha do radiador
3. Fusível da ignição
4. Fusível da unidade de controlo ABS
5. Fusível do sistema de sinalização
6. Fusível do aquecedor de punho
7. Fusível de substituição
8. Fusível do farol dianteiro
9. Fusível do motor do ABS
10.Fusível de solenóide ABS
11.Fusível de perigo
12.Fusível da tomada CC auxiliar
13.Fusível de resposta
14.Fusível da bateria do controlo de posição
estacionária
15.Fusível do controlo de posição estacionária
14157
910111213
7
123465
7
8
Fusíveis especifica dos:
Fusível principal:
20.0 A
Fusível do aquecedor de punho: 7.5 A
Fusível do farol dianteiro: 7.5 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição: 7.5 A
Fusível do motor da ventoinha do
radiador: 7.5 A
Fusível de reserva: 7.5 A
Fusível da luz de perigo:
7.5 A
Fusível da unidade de controlo
ABS:
7.5 A
Fusível motor ABS: 30.0 A
Fusível de solenóide ABS: 20.0 A
Fusível de resposta:
2.0 A
UBEDP0P0.book Page 34 Monday, October 12, 2020 8:28 AM

Manutenção periódica e ajustes
8-35
8
3. Ligue o interruptor principal e o circui-
to elétrico em questão para verificar
se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
PAUN2261

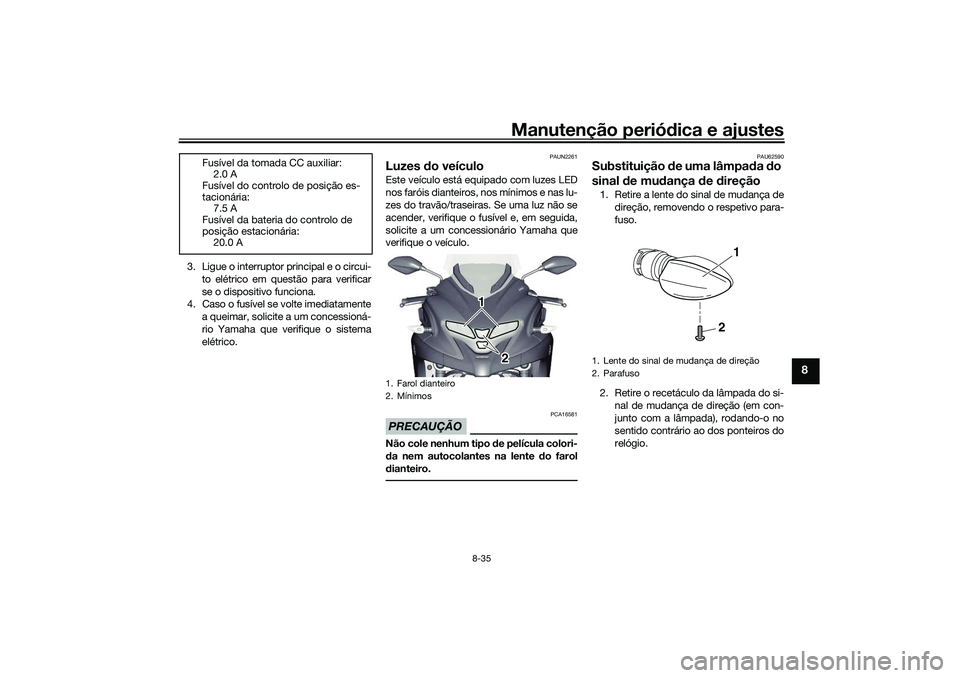

Luzes do veículoEste veículo está equipado com luzes LED
nos faróis dianteiros, nos mínimos e nas lu-
zes do travão/traseiras. Se uma luz não se
acender, verifique o fusível e, em seguida,
solicite a um concessionário Yamaha que
verifique o veículo.PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
d a nem autocolantes na lente do farol
d ianteiro.
PAU62590
Substituição de uma lâmpa da do
sinal de mu dança de direção1. Retire a lente do sinal de mudança de
direção, removendo o respetivo para-
fuso.
2. Retire o recetáculo da lâmpada do si- nal de mudança de direção (em con-
junto com a lâmpada), rodando-o no
sentido contrário ao dos ponteiros do
relógio.
Fusível da tomada CC auxiliar:
2.0 A
Fusível do controlo de posição es-
tacionária: 7.5 A
Fusível da bateria do controlo de
posição estacionária: 20.0 A
1. Farol dianteiro
2. Mínimos
1 1 1
2 2
1. Lente do sinal de mudança de direção
2. Parafuso
2
1
UBEDP0P0.book Page 35 Monday, October 12, 2020 8:28 AM

Manutenção periódica e ajustes
8-36
8
3. Puxe a lâmpada fundida para removê-
la.
4. Introduza uma nova lâmpada no rece-
táculo.
5. Instale o recetáculo (em conjunto com a lâmpada), rodando-o no sentido dos
ponteiros do relógio.
6. Instale a lente do sinal de mudança de direção, colocando o respetivo para-
fuso. PRECAUÇÃO: Não aperte de-
masiad o o parafuso pois a lente
pod erá partir.
[PCA11192] PAU89380
Substituição
da lâmpa da da luz

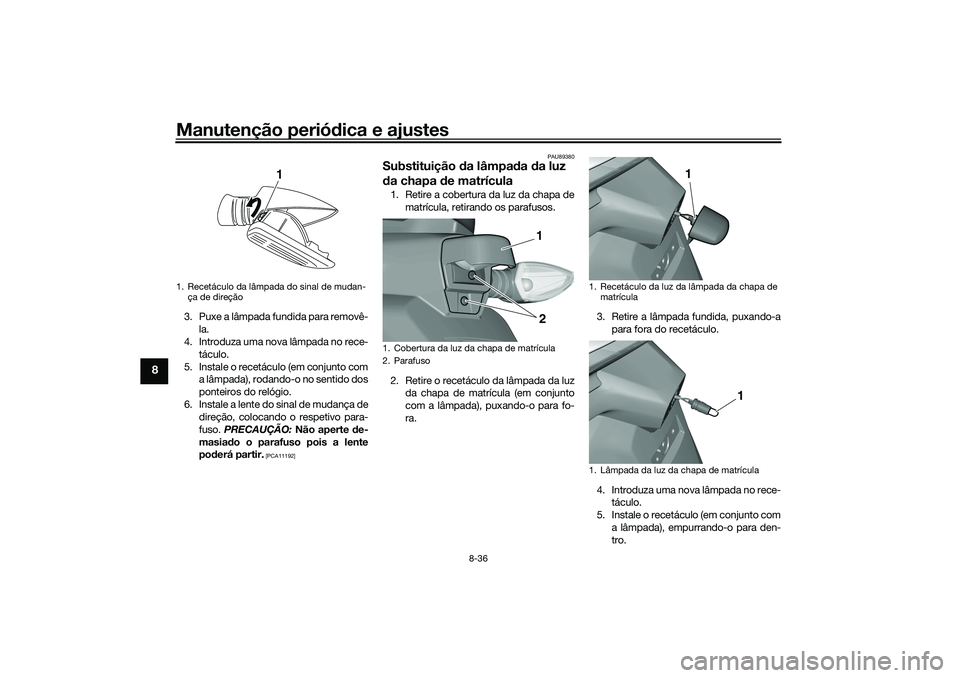

d a chapa de matrícula1. Retire a cobertura da luz da chapa de
matrícula, retirando os parafusos.
2. Retire o recetáculo da lâmpada da luz da chapa de matrícula (em conjunto
com a lâmpada), puxando-o para fo-
ra. 3. Retire a lâmpada fundida, puxando-a
para fora do recetáculo.
4. Introduza uma nova lâmpada no rece- táculo.
5. Instale o recetáculo (em conjunto com a lâmpada), empurrando-o para den-
tro.
1. Recetáculo da lâmpada do sinal de mudan-ça de direção
1
1. Cobertura da luz da chapa de matrícula
2. Parafuso
2
1
1. Recetáculo da luz da lâmpada da chapa de
matrícula
1. Lâmpada da luz da chapa de matrícula
1
1
