2021 TOYOTA YARIS CROSS Manuale de Empleo (in Spanish)

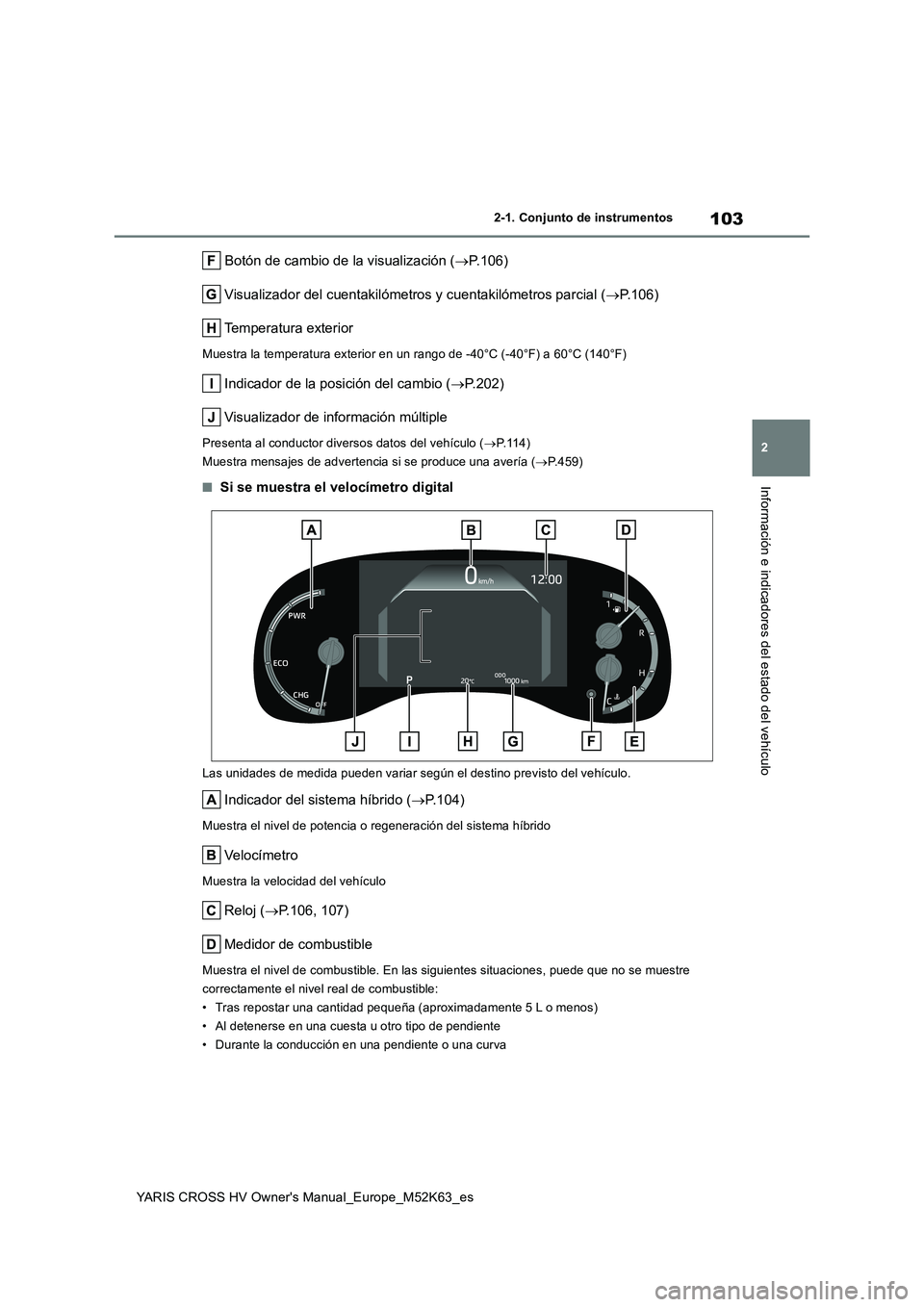

103
2
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
2-1. Conjunto de instrumentos
Información e indicadores del estado del vehículo
Botón de cambio de la visualización (P.106)
Visualizador del cuentakilómetros y cuentakilómetros parcial ( P.106)
Temperatura exterior
Muestra la temperatura exterior en un rango de -40°C (-40°F) a 60°C (140°F)
Indicador de la posición del cambio (P.202)
Visualizador de información múltiple
Presenta al conductor diversos datos del vehículo ( P. 1 1 4 )
Muestra mensajes de advertenc ia si se produce una avería (P.459)
■Si se muestra el velocímetro digital
Las unidades de medida pueden variar según el destino previsto del vehículo.
Indicador del sistema híbrido (P.104)
Muestra el nivel de potencia o regeneración del sistema híbrido
Ve lo cí m et r o
Muestra la velocidad del vehículo
Reloj (P.106, 107)
Medidor de combustible
Muestra el nivel de combustible. En las siguientes situaciones, puede que no se muestre
correctamente el nivel real de combustible:
• Tras repostar una cantidad pequeña (aproximadamente 5 L o menos )
• Al detenerse en una cuesta u otro tipo de pendiente
• Durante la conducción en una pendiente o una curva

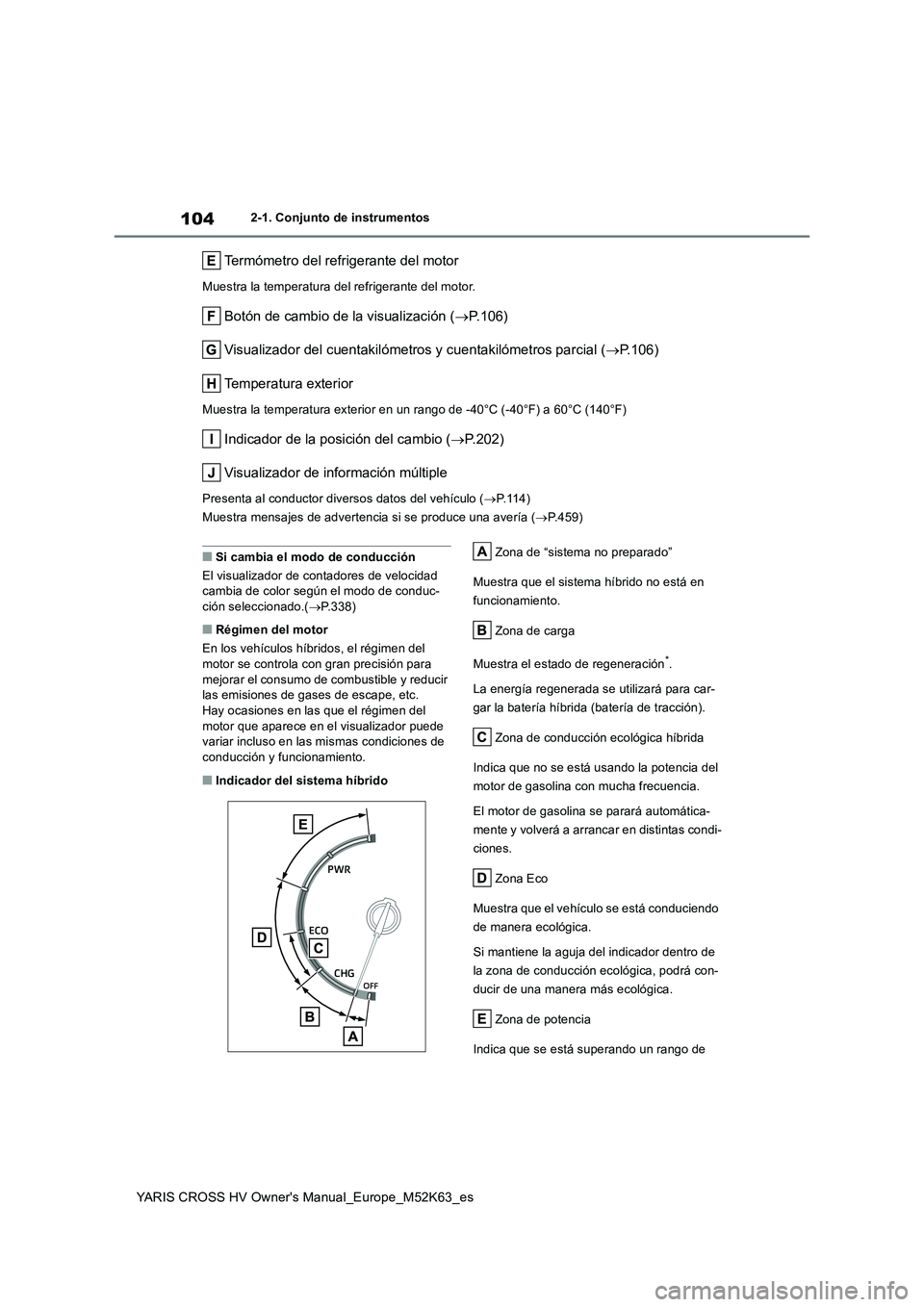

104
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
2-1. Conjunto de instrumentos
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor.
Botón de cambio de la visualización (P.106)
Visualizador del cuentakilómetros y cuentakilómetros parcial ( P.106)
Temperatura exterior
Muestra la temperatura exterior en un rango de -40°C (-40°F) a 60°C (140°F)
Indicador de la posición del cambio (P.202)
Visualizador de información múltiple
Presenta al conductor diversos datos del vehículo ( P. 1 1 4 )
Muestra mensajes de advertenc ia si se produce una avería (P.459)
■Si cambia el modo de conducción
El visualizador de contadores de velocidad cambia de color según el modo de conduc-ción seleccionado.( P.338)
■Régimen del motor
En los vehículos híbridos, el régimen del
motor se controla con gran precisión para mejorar el consumo de combustible y reducir las emisiones de gases de escape, etc.
Hay ocasiones en las que el régimen del motor que aparece en el visualizador puede variar incluso en las mismas condiciones de
conducción y funcionamiento.
■Indicador del sistema híbrido
Zona de “sistema no preparado”
Muestra que el sistema híbrido no está en
funcionamiento.
Zona de carga
Muestra el estado de regeneración*.
La energía regenerada se utilizará para car-
gar la batería híbrida (batería de tracción).
Zona de conducción ecológica híbrida
Indica que no se está usando la potencia del
motor de gasolina con mucha frecuencia.
El motor de gasolina se parará automática-
mente y volverá a arrancar en distintas condi-
ciones.
Zona Eco
Muestra que el vehículo se está conduciendo
de manera ecológica.
Si mantiene la aguja del indicador dentro de
la zona de conducción ecológica, podrá con-
ducir de una manera más ecológica.
Zona de potencia
Indica que se está superando un rango de

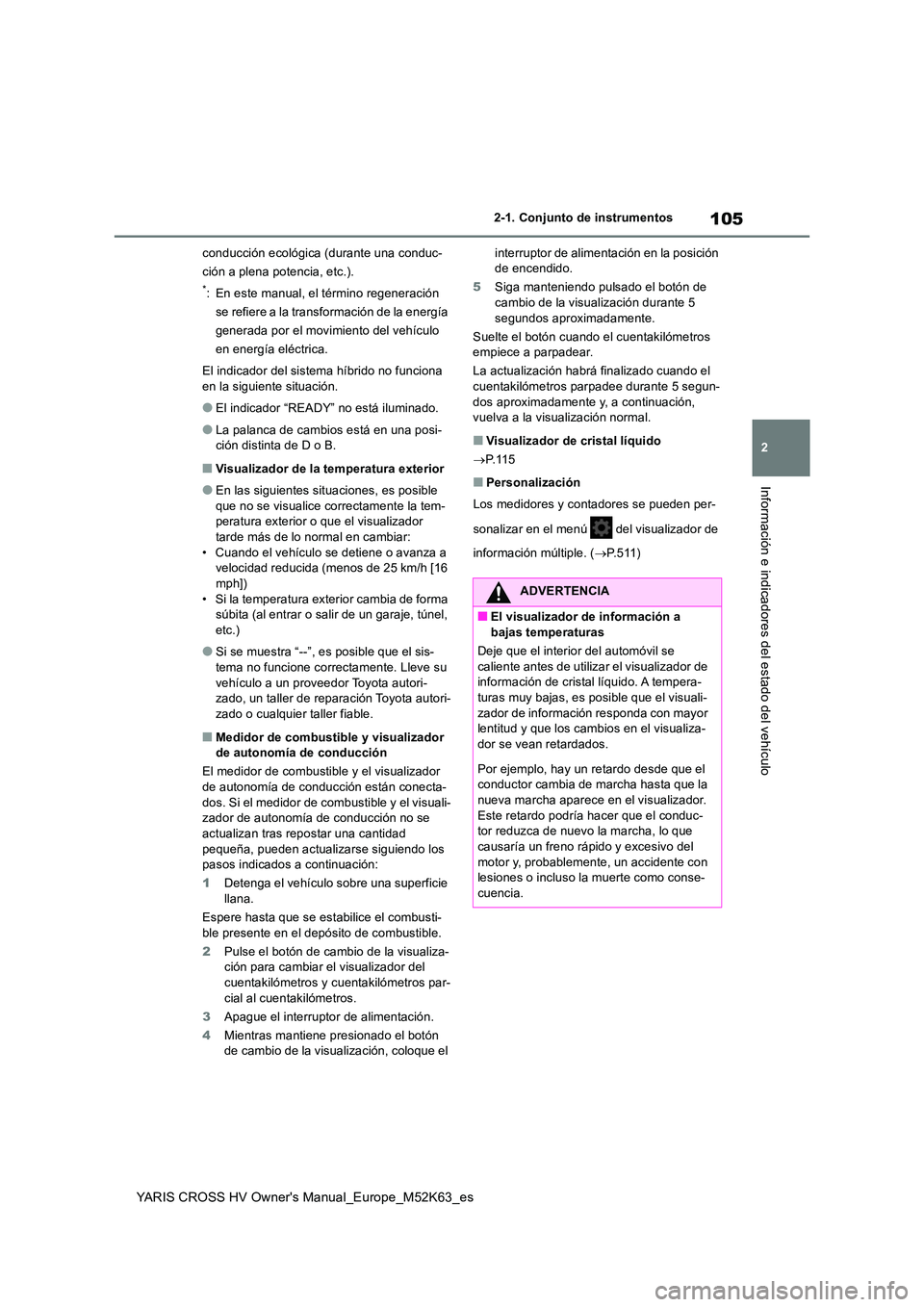

105
2
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
2-1. Conjunto de instrumentos
Información e indicadores del estado del vehículo
conducción ecológica (durante una conduc-
ción a plena potencia, etc.).
*: En este manual, el término regeneración
se refiere a la transformación de la energía
generada por el movimiento del vehículo
en energía eléctrica.
El indicador del sistema híbrido no funciona en la siguiente situación.
●El indicador “READY” no está iluminado.
●La palanca de cambios está en una posi-ción distinta de D o B.
■Visualizador de la temperatura exterior
●En las siguientes situaciones, es posible que no se visualice correctamente la tem-peratura exterior o que el visualizador
tarde más de lo normal en cambiar: • Cuando el vehículo se detiene o avanza a velocidad reducida (menos de 25 km/h [16
mph]) • Si la temperatura exterior cambia de forma súbita (al entrar o salir de un garaje, túnel,
etc.)
●Si se muestra “--”, es posible que el sis-
tema no funcione correctamente. Lleve su vehículo a un proveedor Toyota autori-zado, un taller de reparación Toyota autori-
zado o cualquier taller fiable.
■Medidor de combustible y visualizador de autonomía de conducción
El medidor de combustible y el visualizador de autonomía de conducción están conecta-
dos. Si el medidor de combustible y el visuali- zador de autonomía de conducción no se actualizan tras repostar una cantidad
pequeña, pueden actualizarse siguiendo los pasos indicados a continuación:
1 Detenga el vehículo sobre una superficie llana.
Espere hasta que se estabilice el combusti-
ble presente en el depósito de combustible.
2 Pulse el botón de cambio de la visualiza- ción para cambiar el visualizador del cuentakilómetros y cuentakilómetros par-
cial al cuentakilómetros.
3 Apague el interruptor de alimentación.
4 Mientras mantiene presionado el botón de cambio de la visualización, coloque el
interruptor de alimentación en la posición de encendido.
5 Siga manteniendo pulsado el botón de cambio de la visualización durante 5
segundos aproximadamente.
Suelte el botón cuando el cuentakilómetros empiece a parpadear.
La actualización habrá finalizado cuando el cuentakilómetros parpadee durante 5 segun-
dos aproximadamente y, a continuación, vuelva a la visualización normal.
■Visualizador de cristal líquido
 P. 1 1 5
■Personalización
Los medidores y contadores se pueden per-
sonalizar en el menú del visualizador de
información múltiple. ( P.511)
ADVERTENCIA
■El visualizador de información a
bajas temperaturas
Deje que el interior del automóvil se caliente antes de utilizar el visualizador de información de cristal líquido. A tempera-
turas muy bajas, es posible que el visuali- zador de información responda con mayor lentitud y que los cambios en el visualiza-
dor se vean retardados.
Por ejemplo, hay un retardo desde que el conductor cambia de marcha hasta que la
nueva marcha aparece en el visualizador. Este retardo podría hacer que el conduc-tor reduzca de nuevo la marcha, lo que
causaría un freno rápido y excesivo del motor y, probablemente, un accidente con lesiones o incluso la muerte como conse-
cuencia.

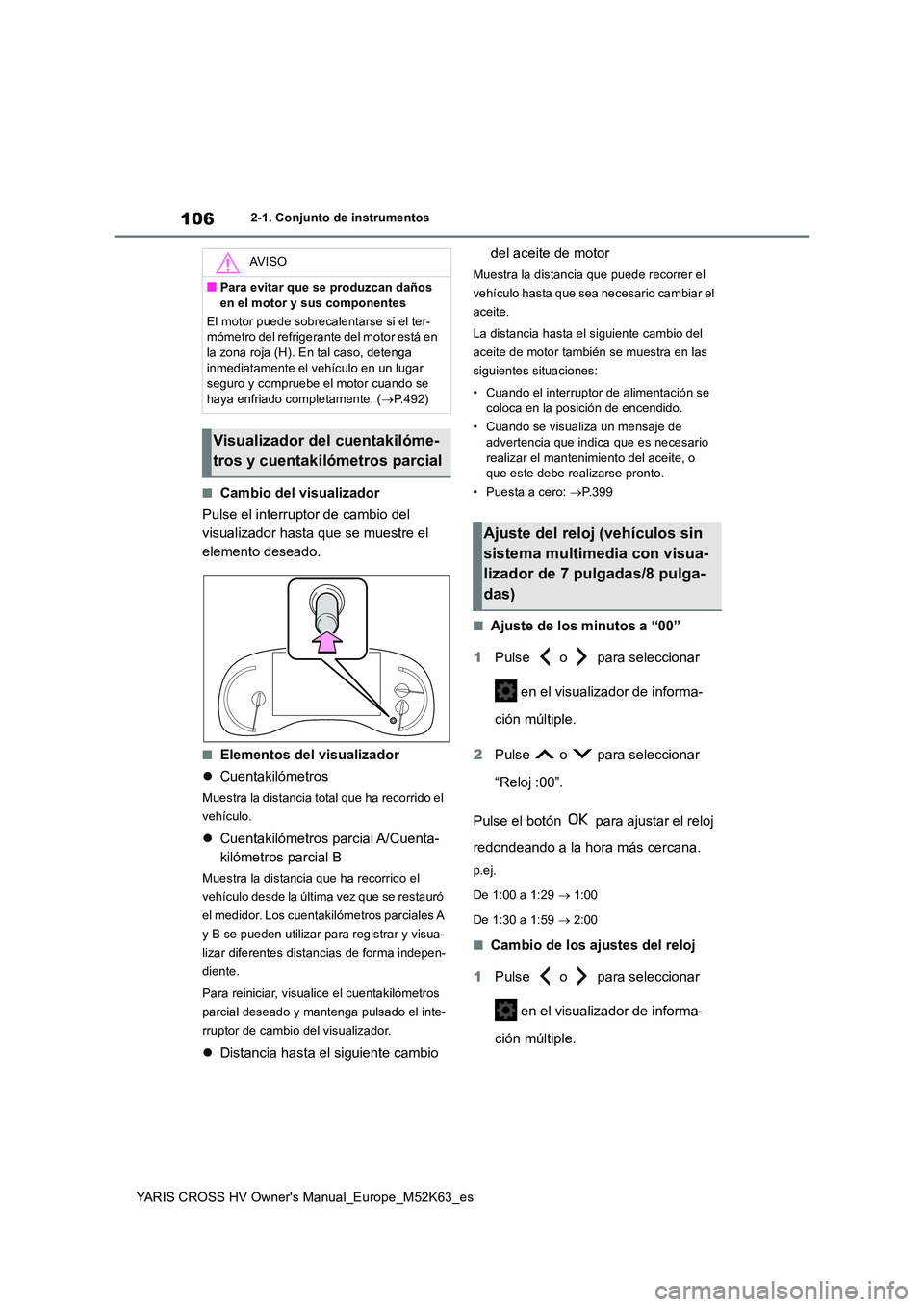

106
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
2-1. Conjunto de instrumentos
■Cambio del visualizador
Pulse el interruptor de cambio del
visualizador hasta que se muestre el
elemento deseado.
■Elementos del visualizador
 Cuentakilómetros
Muestra la distancia total que ha recorrido el
vehículo.
 Cuentakilómetros parcial A/Cuenta-
kilómetros parcial B
Muestra la distancia que ha recorrido el
vehículo desde la última vez que se restauró
el medidor. Los cuentakilómetros parciales A
y B se pueden utilizar para registrar y visua-
lizar diferentes dist ancias de forma indepen-
diente.
Para reiniciar, visualice el cuentakilómetros
parcial deseado y mantenga pulsado el inte-
rruptor de cambio del visualizador.
 Distancia hasta el siguiente cambio
del aceite de motor
Muestra la distancia que puede recorrer el
vehículo hasta que sea necesario cambiar el
aceite.
La distancia hasta el siguiente cambio del
aceite de motor también se muestra en las
siguientes situaciones:
• Cuando el interruptor de alimentación se coloca en la posición de encendido.
• Cuando se visualiza un mensaje de advertencia que indica que es necesario
realizar el mantenimiento del aceite, o que este debe realizarse pronto.
• Puesta a cero: P.399
■Ajuste de los minutos a “00”
1 Pulse o para seleccionar
en el visualizador de informa-
ción múltiple.
2 Pulse o para seleccionar
“Reloj :00”.
Pulse el botón para ajustar el reloj
redondeando a la hora más cercana.
p.ej.
De 1:00 a 1:29  1:00
De 1:30 a 1:59  2:00
■Cambio de los ajustes del reloj
1 Pulse o para seleccionar
en el visualizador de informa-
ción múltiple.
AV I S O
■Para evitar que se produzcan daños
en el motor y sus componentes
El motor puede sobrecalentarse si el ter- mómetro del refrigerante del motor está en la zona roja (H). En tal caso, detenga
inmediatamente el vehículo en un lugar seguro y compruebe el motor cuando se haya enfriado completamente. ( P.492)
Visualizador del cuentakilóme-
tros y cuentakilómetros parcial
Ajuste del reloj (vehículos sin
sistema multimedia con visua-
lizador de 7 pulgadas/8 pulga-
das)

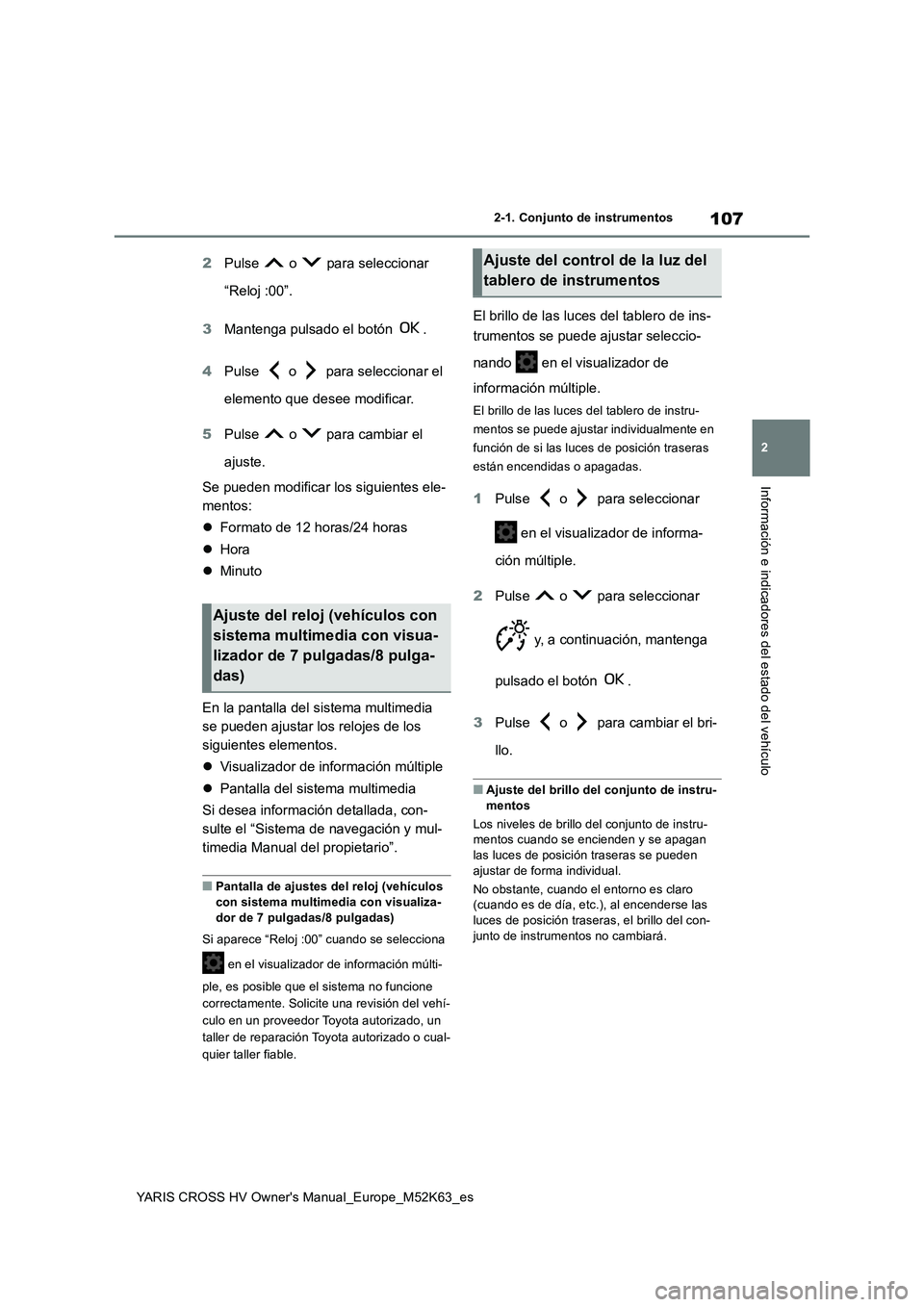

107
2
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
2-1. Conjunto de instrumentos
Información e indicadores del estado del vehículo
2Pulse o para seleccionar
“Reloj :00”.
3 Mantenga pulsado el botón .
4 Pulse o para seleccionar el
elemento que desee modificar.
5 Pulse o para cambiar el
ajuste.
Se pueden modificar los siguientes ele-
mentos:
 Formato de 12 horas/24 horas
 Hora
 Minuto
En la pantalla del sistema multimedia
se pueden ajustar los relojes de los
siguientes elementos.
 Visualizador de información múltiple
 Pantalla del sistema multimedia
Si desea información detallada, con-
sulte el “Sistema de navegación y mul-
timedia Manual del propietario”.
■Pantalla de ajustes del reloj (vehículos
con sistema multimedia con visualiza- dor de 7 pulgadas/8 pulgadas)
Si aparece “Reloj :00” cuando se selecciona
en el visualizador de información múlti-
ple, es posible que el sistema no funcione
correctamente. Solicite una revisión del vehí-
culo en un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cual-
quier taller fiable.
El brillo de las luces del tablero de ins-
trumentos se puede ajustar seleccio-
nando en el visualizador de
información múltiple.
El brillo de las luces del tablero de instru-
mentos se puede ajustar individualmente en
función de si las luces de posición traseras
están encendidas o apagadas.
1 Pulse o para seleccionar
en el visualizador de informa-
ción múltiple.
2 Pulse o para seleccionar
y, a continuación, mantenga
pulsado el botón .
3 Pulse o para cambiar el bri-
llo.
■Ajuste del brillo del conjunto de instru-
mentos
Los niveles de brillo del conjunto de instru- mentos cuando se encienden y se apagan las luces de posición traseras se pueden
ajustar de forma individual.
No obstante, cuando el entorno es claro (cuando es de día, etc.), al encenderse las luces de posición traseras, el brillo del con-
junto de instrumentos no cambiará.
Ajuste del reloj (vehículos con
sistema multimedia con visua-
lizador de 7 pulgadas/8 pulga-
das)
Ajuste del control de la luz del
tablero de instrumentos

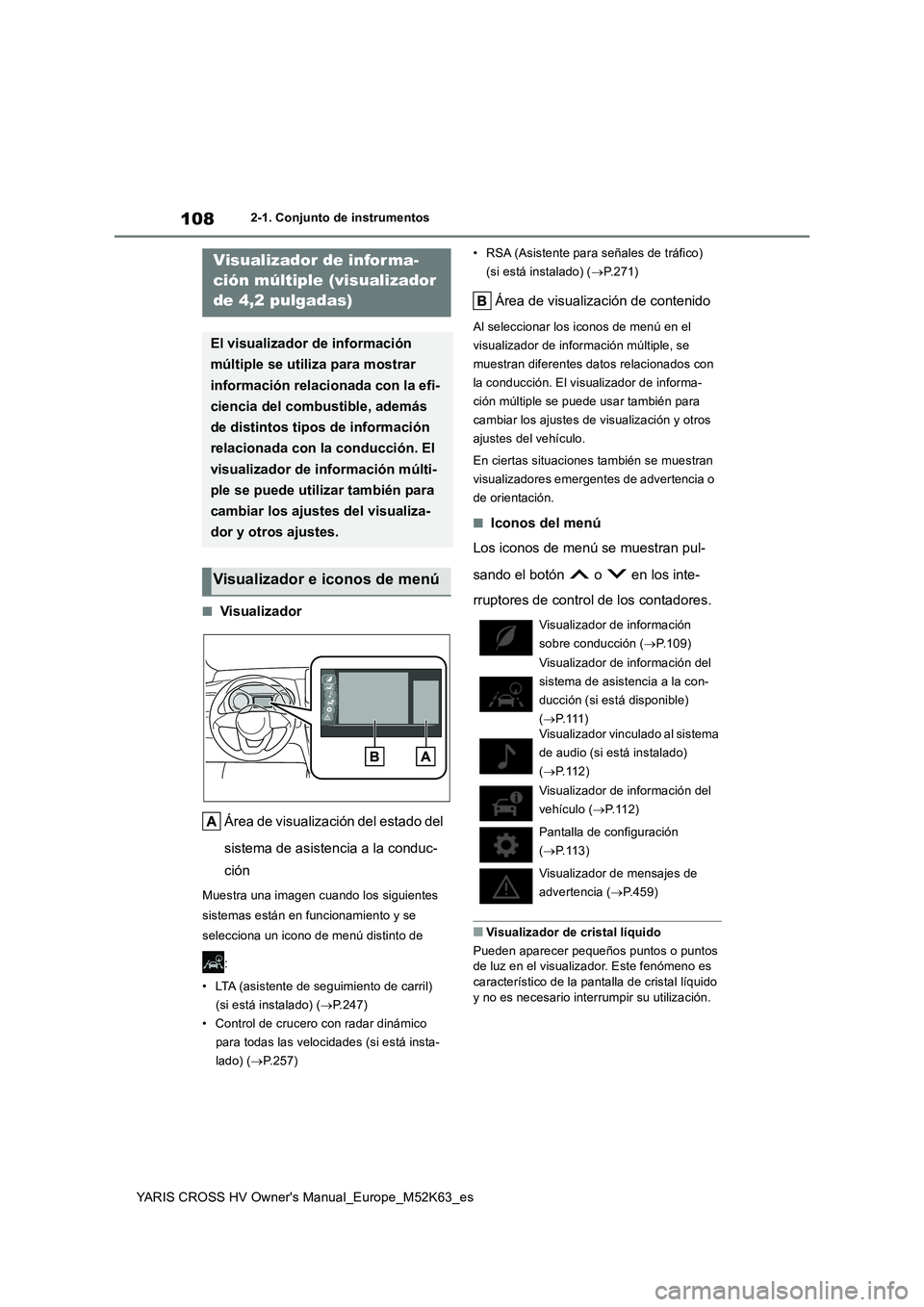

108
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
2-1. Conjunto de instrumentos
■Visualizador
Área de visualización del estado del
sistema de asistencia a la conduc-
ción
Muestra una imagen cuando los siguientes
sistemas están en funcionamiento y se
selecciona un icono de menú distinto de
:
• LTA (asistente de seguimiento de carril)
(si está instalado) ( P.247)
• Control de crucero con radar dinámico
para todas las velocidades (si está insta-
lado) ( P.257)
• RSA (Asistente para señales de tráfico)
(si está instalado) ( P.271)
Área de visualización de contenido
Al seleccionar los iconos de menú en el
visualizador de información múltiple, se
muestran diferentes datos relacionados con
la conducción. El visualizador de informa-
ción múltiple se puede usar también para
cambiar los ajustes de visualización y otros
ajustes del vehículo.
En ciertas situaciones también se muestran
visualizadores emergent es de advertencia o
de orientación.
■Iconos del menú
Los iconos de menú se muestran pul-
sando el botón o en los inte-
rruptores de control de los contadores.
■Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos de luz en el visualizador. Este fenómeno es
característico de la pantalla de cristal líquido y no es necesario interrumpir su utilización.
Visualizador de informa-
ción múltiple (visualizador
de 4,2 pulgadas)
El visualizador de información
múltiple se utiliza para mostrar
información relacionada con la efi-
ciencia del combustible, además
de distintos tipos de información
relacionada con la conducción. El
visualizador de información múlti-
ple se puede utilizar también para
cambiar los ajustes del visualiza-
dor y otros ajustes.
Visualizador e iconos de menú
Visualizador de información
sobre conducción ( P.109)
Visualizador de información del
sistema de asistencia a la con-
ducción (si está disponible)
( P. 1 1 1 ) Visualizador vinculado al sistema
de audio (si está instalado)
( P.112)
Visualizador de información del
vehículo ( P. 1 1 2 )
Pantalla de configuración
( P.113)
Visualizador de mensajes de
advertencia ( P.459)

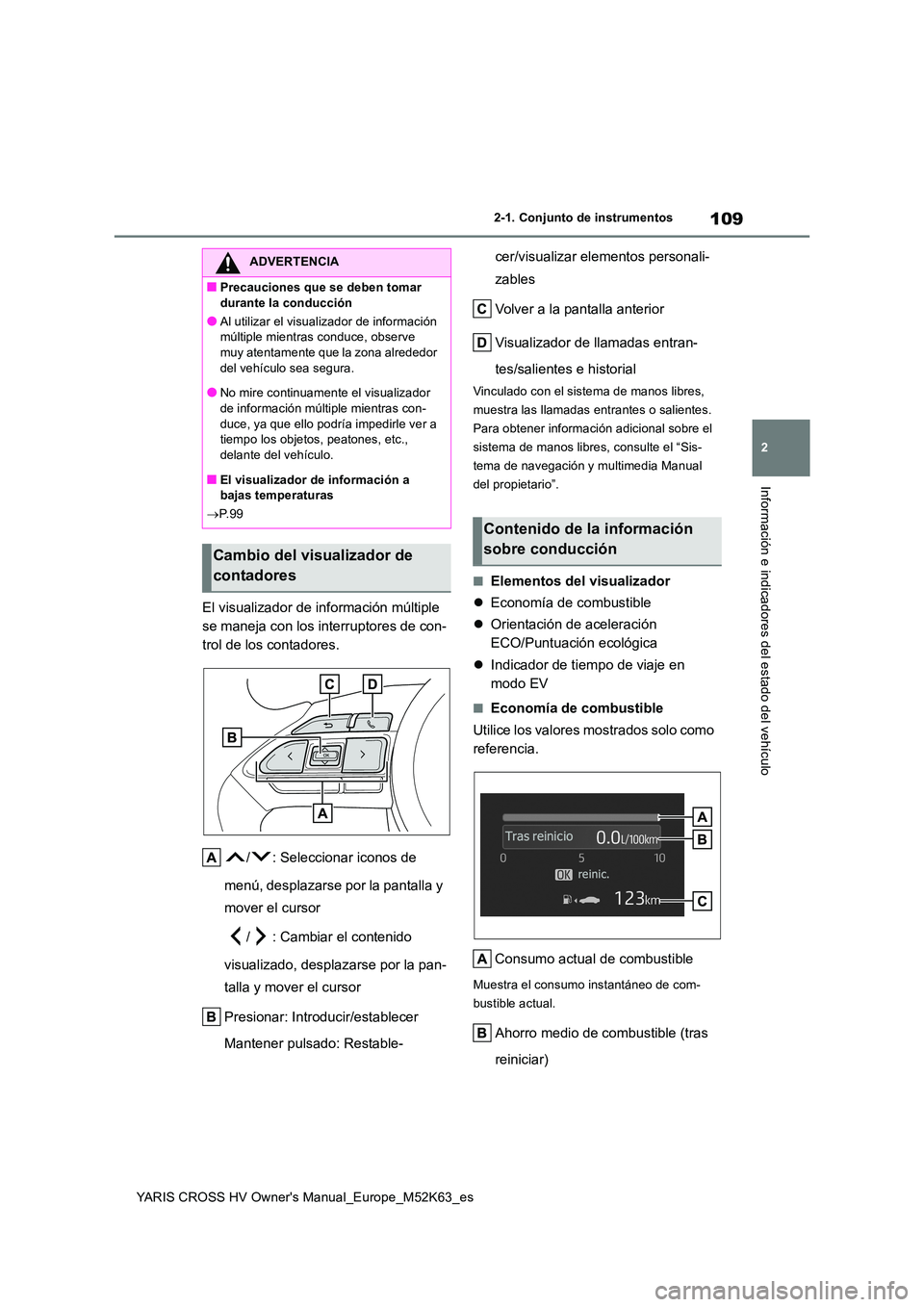

109
2
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
2-1. Conjunto de instrumentos
Información e indicadores del estado del vehículo
El visualizador de información múltiple
se maneja con los interruptores de con-
trol de los contadores.
/ : Seleccionar iconos de
menú, desplazarse por la pantalla y
mover el cursor
/ : Cambiar el contenido
visualizado, desplazarse por la pan-
talla y mover el cursor
Presionar: Introducir/establecer
Mantener pulsado: Restable-
cer/visualizar elementos personali-
zables
Volver a la pantalla anterior
Visualizador de llamadas entran-
tes/salientes e historial
Vinculado con el sistema de manos libres,
muestra las llamadas entrantes o salientes.
Para obtener información adicional sobre el
sistema de manos libres, consulte el “Sis-
tema de navegación y multimedia Manual
del propietario”.
■Elementos del visualizador
 Economía de combustible
 Orientación de aceleración
ECO/Puntuación ecológica
 Indicador de tiempo de viaje en
modo EV
■Economía de combustible
Utilice los valores mostrados solo como
referencia.
Consumo actual de combustible
Muestra el consumo instantáneo de com-
bustible actual.
Ahorro medio de combustible (tras
reiniciar)
ADVERTENCIA
■Precauciones que se deben tomar
durante la conducción
●Al utilizar el visualizador de información múltiple mientras conduce, observe muy atentamente que la zona alrededor
del vehículo sea segura.
●No mire continuamente el visualizador de información múltiple mientras con-
duce, ya que ello podría impedirle ver a tiempo los objetos, peatones, etc., delante del vehículo.
■El visualizador de información a bajas temperaturas
 P. 9 9
Cambio del visualizador de
contadores
Contenido de la información
sobre conducción

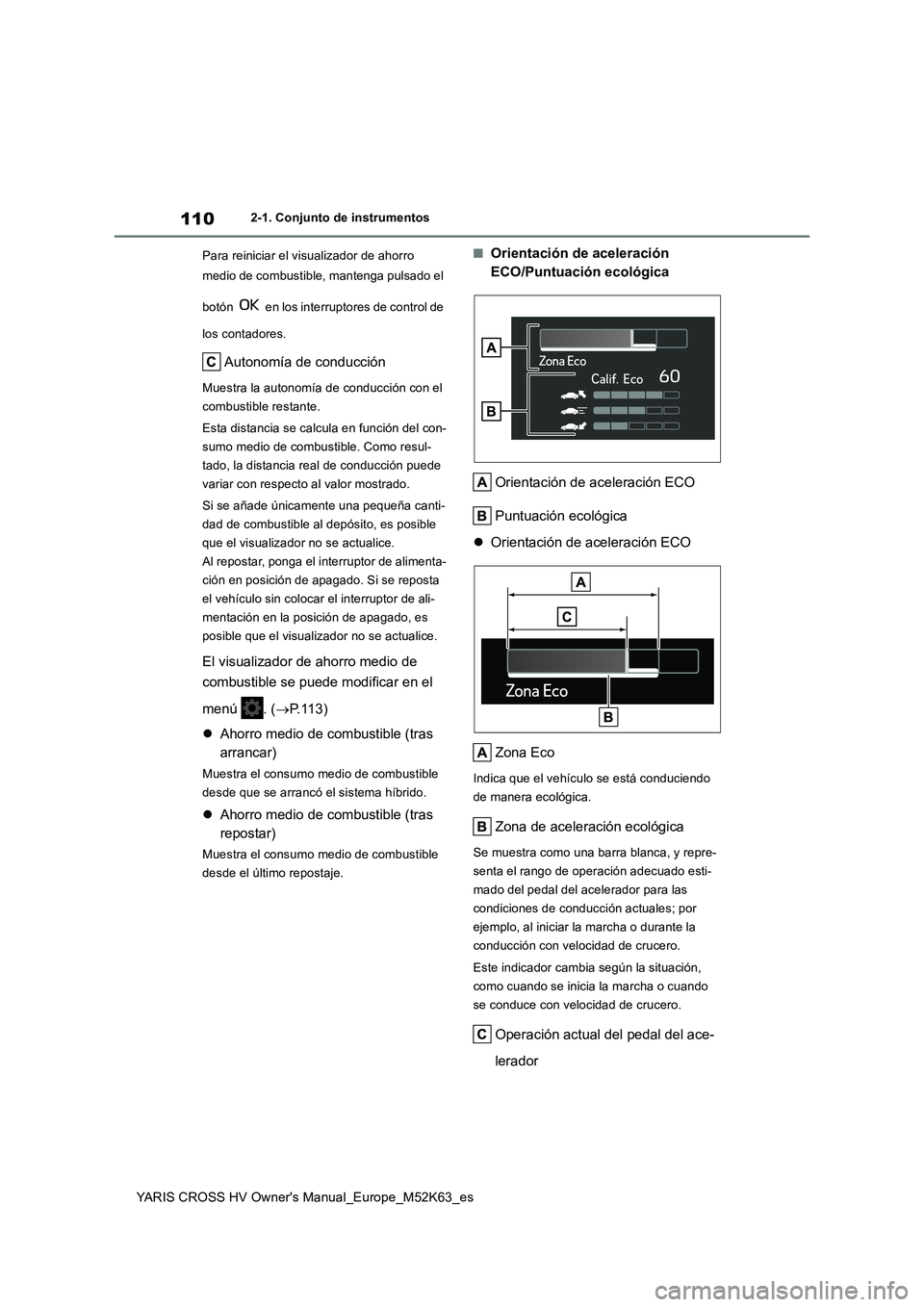

110
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
2-1. Conjunto de instrumentos
Para reiniciar el visualizador de ahorro
medio de combustible, mantenga pulsado el
botón en los interruptores de control de
los contadores.
Autonomía de conducción
Muestra la autonomía de conducción con el
combustible restante.
Esta distancia se calcula en función del con-
sumo medio de combustible. Como resul-
tado, la distancia real de conducción puede
variar con respecto al valor mostrado.
Si se añade únicamente una pequeña canti-
dad de combustible al depósito, es posible
que el visualizador no se actualice.
Al repostar, ponga el interruptor de alimenta-
ción en posición de apagado. Si se reposta
el vehículo sin colocar el interruptor de ali-
mentación en la posición de apagado, es
posible que el visualizador no se actualice.
El visualizador de ahorro medio de
combustible se puede modificar en el
menú . ( P.113)
 Ahorro medio de combustible (tras
arrancar)
Muestra el consumo medio de combustible
desde que se arrancó el sistema híbrido.
 Ahorro medio de combustible (tras
repostar)
Muestra el consumo medio de combustible
desde el último repostaje.
■Orientación de aceleración
ECO/Puntuación ecológica
Orientación de aceleración ECO
Puntuación ecológica
 Orientación de aceleración ECO
Zona Eco
Indica que el vehículo se está conduciendo
de manera ecológica.
Zona de aceleración ecológica
Se muestra como una barra blanca, y repre-
senta el rango de operación adecuado esti-
mado del pedal del acelerador para las
condiciones de conducción actuales; por
ejemplo, al iniciar la marcha o durante la
conducción con velocidad de crucero.
Este indicador cambia según la situación,
como cuando se inicia la marcha o cuando
se conduce con velocidad de crucero.
Operación actual del pedal del ace-
lerador
