303
5
5-1. Prima di mettersi alla guida
Guida
QInformazioni sugli pneumatici
OPer il traino, aumentare la pressione di
gonfiaggio pneumatici di 20,0 kPa
(0,2 kgf/cm2 o bar, 3 psi) al di sopra del
valore prescritto. ( P.618)
OAumentare la pressione di gonfiaggio degli
pneumatici del rimorchio in base alla
AVVISO
ONon superare gli 80 kg di carico sul por-
tabagagli da tetto.
NOTA
QQuando si sistemano carichi sul por- tabagagli da tetto (se in dotazione)
Fare attenzione a non rigare la superficie
del tetto apribile panoramico (se in dota- zione).
Traino di un rimorchio
Il veicolo è stato concepito princi-
palmente per il trasporto passeg-
geri. Il traino di un rimorchio ha
effetti negativi sul comporta-
mento su strada, le prestazioni, la
frenata, la durata ed il consumo di
carburante. La sicurezza e la sod-
disfazione de conducente dipen-
dono dall’uso appropriato degli
equipaggiamenti corretti e da abi-
tudini di guida prudente. Per la
sicurezza di tutti non sovraccari-
care mai il rimorchio o il veicolo.
Per trainare un rimorchio in piena
sicurezza, prestare estrema atten-
zione e guidare il veicolo confor-
memente alle caratteristiche del
rimorchio e alle condizioni d’uso.
La garanzia Toyota non copre
danni o anomalie causate dal
traino di un rimorchio a scopo
commerciale.
Poiché in alcuni Paesi sono in
vigore normative aggiuntive
riguardanti il traino di rimorchi,
prima del traino, informarsi presso
un concessionario o un’officina
autorizzata Toyota, o presso
un’altra officina di fiducia.

3045-1. Prima di mettersi alla guida
massa complessiva dello stesso e nel rispetto dei valori raccomandati dal costrut-tore del rimorchio.
QControlli di sicurezza prima del traino
OAccertarsi di non superare il limite di carico massimo per il gancio o la staffa di traino e
per la sfera del gancio. Tenere presente che la massa di accoppiamento del rimor-chio si aggiunge al carico gravante sul vei-
colo. Assicurarsi inoltre che il carico totale gravante sul veicolo rientri nei limiti di peso consentiti. ( P.305)
OVerificare che il carico sul rimorchio sia fis- sato.
OSe gli specchietti di serie non consentono una chiara visuale del traffico dietro il vei-
colo, aggiungere degli specchietti retrovi- sori esterni supplementari. Regolare i bracci di prolunga di tali specchietti su
entrambi i lati del veicolo in modo da garantire sempre la massima visibilità della strada dietro il veicolo.
Controllare la capacità di traino consen-
tita, la massa complessiva del veicolo
(GVM), il carico massimo ammesso per
asse (MPAC) e il carico ammesso sulla
barra di traino, prima di procedere con il
traino. ( P.612)
Toyota raccomanda l’uso del gancio o
della staffa di traino Toyota per questo
veicolo. È comunque consentito l’uso di
altri prodotti idonei, di qualità compara-
bile.
Per i veicoli in cui il dispositivo di traino
copre le luci o la targa, osservare le
seguenti precauzioni:
 Non utilizzare un dispositivo di traino
che non possa essere rimosso o
riposizionato facilmente.
 I dispositivi di traino devono essere
rimossi o riposizionati quando non
AVVISO
Seguire tutte le istruzioni fornite in questa sezione.In caso contrario, si potrebbe verificare un
incidente con conseguenti lesioni gravi, anche letali.
QPrecauzioni per il traino di un rimor-
chio
Durante il traino, assicurarsi di non supe- rare nessun limite di peso. ( P.305)
QPer evitare incidenti o lesioni
OVeicoli con ruotino scorta:
Evitare il traino di un rimorchio quando sul veicolo si monta il ruotino di scorta.
OVeicoli con kit di riparazione di emer-
genza per foratura: Evitare il traino di un rimorchio quando uno degli pneumatici montati è stato
riparato col kit di riparazione di emer- genza per foratura.
ONon usare il controllo radar dinamico della velocità di crociera sull’intera
gamma di velocità (se in dotazione ) o il controllo velocità di crociera (se in dota-zione) durante il traino di un rimorchio.
QVelocità del veicolo durante il traino
Rispettare i limiti di velocità consentiti dalla legge per il traino di un rimorchio.
QPrima di affrontare discese o lunghi
declivi
Ridurre la velocità e scalare di marcia. Tut- tavia, quando si percorrono discese ripide o prolungate, evitare scalate di marcia
improvvise.
QUso del pedale del freno
Non mantenere il pedale del freno pre- muto spesso o per lunghi periodi.
Questo potrebbe causare il surriscalda- mento dei freni o ridurre l’effetto frenante.
Limiti di peso
Gancio/staffa di traino

305
5
5-1. Prima di mettersi alla guida
Guida
vengono utilizzati.
Per l’installazione delle luci del rimor-
chio contattare un concessionario o
un’officina autorizzata Toyota, o
un’altra officina di fiducia, poiché
un’installazione inappropriata potrebbe
causare danni alle luci del veicolo.
Durante l’installazione delle luci del
rimorchio rispettare sempre le norma-
tive statali in vigore.
QMassa complessiva del rimorchio
e carico ammesso sulla barra di
traino
Massa complessiva del rimorchio
La massa del rimorchio più il carico sul
rimorchio devono rientrare nella capacità di
traino massima. È pericoloso superare que-
sto valore. ( P.612)
Durante il traino di un rimorchio utilizzare un
gancio a frizione o uno stabilizzatore a fri-
zione (dispositivo anti-sbandamento).
Carico ammesso sulla barra di
traino
Sistemare il carico del rimorchio in modo
che il carico barra di traino risulti superiore a
25 kg o al 4% della capacità di traino. Evi-
tare che il carico barra di traino superi il
valore indicato. ( P.612)
QTarghetta informativa (etichetta
del costruttore)
Massa complessiva del veicolo
Il peso combinato del conducente, dei pas-
seggeri, dei bagagli e del gancio di traino
sommato al peso totale in ordine di marcia e
al carico barra di traino non deve superare la
massa complessiva del veicolo di più di
100 kg. È pericoloso superare questo
valore.
Carico massimo ammesso sull’asse
posteriore
Il peso gravante sull’asse posteriore non
deve superare il valore massimo ammesso
di oltre il 15%. È pericoloso superare questo
valore.
I valori della capacità di traino sono stati
ricavati da collaudi condotti a livello del
mare. Tenere presente che la potenza del
sistema ibrido e la capacità di traino si ridu-
cono ad altitudini elevate.
Collegamento delle luci del
rimorchio
NOTA
QNon creare una giunzione diretta con
le luci del rimorchio
La giunzione diretta delle luci del rimorchio può danneggiare l’impianto elettrico del veicolo e causare anomalie.
Punti importanti per i carichi
dei rimorchi
A
B
A
B

3065-1. Prima di mettersi alla guida
AVVISO
QQuando la massa complessiva del
veicolo o il carico massimo ammesso per asse vengono superati
L’inosservanza di questa precauzione può provocare un incidente e causare lesioni
gravi, anche letali.
OAumentare la pressione di gonfiaggio
pneumatico di 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) al di sopra del valore pre-
scritto. ( P.618)
ONon superare il limite di velocità pre- scritto per il traino di un rimorchio nelle
aree edificate e non superare comun- que i 100 km/h.

307
5 5-1. Prima di mettersi alla guida
Guida
458 mm
461 mm
536 mm
Posizioni d’installazione del gancio/staffa di traino e della sfera del
gancio
A
B
C

3085-1. Prima di mettersi alla guida
537 mm
537 mm
536 mm
461 mm
458 mmD
E
F
G
H

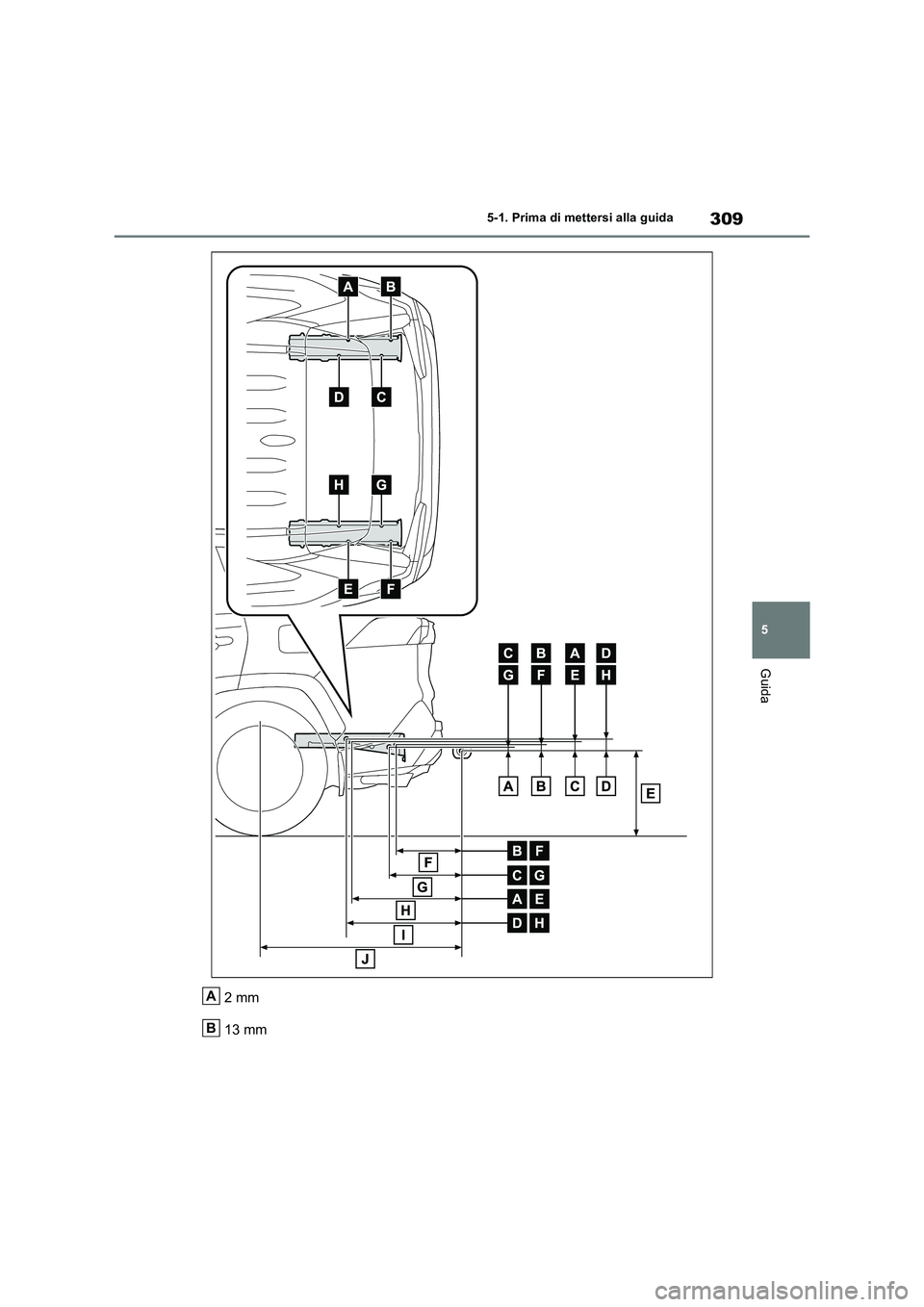

309
5 5-1. Prima di mettersi alla guida
Guida
2mm
13 mmA
B

3105-1. Prima di mettersi alla guida
28 mm
34 mm
412 mm
332 mm
370 mm
570 mm
601 mm
1073 mm
Il comportamento del veicolo risulta
diverso quando si traina un rimorchio.
Onde evitare incidenti, lesioni gravi,
anche letali, quando si traina un rimor-
chio ricordare quanto segue:
QControllare i collegamenti tra il
rimorchio e le luci
Arrestare il veicolo e verificare il funzio-
namento del collegamento tra il rimor-
chio e le luci dopo aver guidato per un
breve periodo e prima di partire.
QFare pratica di guida con un
rimorchio agganciato
 Familiarizzarsi con la svolta, l’arresto
e la retromarcia con il rimorchio
agganciato in un’area priva di traffico
o con traffico scarso.
 Durante la retromarcia con un rimor-
chio agganciato, afferrare la parte
del volante più vicina e ruotarla in
senso orario per dirigere il rimorchio
verso sinistra o in senso antiorario
per dirigerlo verso destra. Per evi-
tare errori nella sterzata, girare sem-
pre il volante un po’ alla volta. Farsi
aiutare da qualcuno mentre si retro-
cede, onde minimizzare il rischio di
incidenti.
QAumento della distanza di sicu-
rezza
Ad una velocità di 10 km/h, la distanza
dal veicolo che precede deve essere
uguale o superiore alla lunghezza com-
binata del veicolo e del rimorchio. Evi-
tare frenate improvvise che potrebbero
causare sbandamenti. In caso contra-
rio, si potrebbe perdere il controllo del
veicolo. Ciò è particolarmente impor-
tante in caso di guida su strada
bagnata o sdrucciolevole.
QAccelerazione/sterzata/svolta
improvvisa
Eseguendo svolte strette durante il
traino si potrebbe causare una colli-
C
D
E
F
G
H
I
J
NOTA
QQuando il materiale di rinforzo del
paraurti posteriore è alluminio
Verificare che la staffa d’acciaio non entri direttamente in contatto con tale area.
Se l’acciaio e l’alluminio entrano in con- tatto, si verifica una reazione simile alla
corrosione, che indebolisce il tratto inte- ressato e può causare danni. Utilizzare un prodotto antiruggine sulle parti in contatto
se si monta una staffa d’acciaio.
