2021 TOYOTA RAV4 Instrukcja obsługi (in Polish)

Butelka
Naklejka
Spr´˝arkaManometr
Wy∏àcznik spr´˝arki
Wtyczka przewodu zasilania
Rurka wtryskujàca
Os∏ona rurki wtryskujàcej
Uwagi dotyczàce sprawdzania awa-
ryjnego zestawu naprawczego do
ogumienia
Nale˝y okresowo sprawdzaç dat´ wa˝-
noÊci Êrodka uszczelniajàcego. Data
wa˝noÊci znajduje si´ na butelce. Nie
nale˝y u˝ywaç Êrodka uszczelniajàce-
go, którego data wa˝noÊci wygas∏a. Na-
prawa wykonana przy jego u˝yciu mo˝e
nie byç skuteczna.
Awaryjny zestaw naprawczy do
ogumienia
Awaryjny zestaw naprawczy do ogu-
mienia s∏u˝y do nape∏niania opony
powietrzem.
Ârodek uszczelniajàcy ma ograniczo-
nà dat´ wa˝noÊci. Znajduje si´ ona
na opakowaniu. Ârodek uszczelniajà-
cy powinien zostaç wymieniony przed
up∏ywem daty wa˝noÊci. W tym celu
nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
Ârodek uszczelniajàcy z awaryjnego
zestawu naprawczego do ogumienia
mo˝e zostaç u˝yty tylko raz, do na-
prawy jednego ko∏a. Je˝eli Êrodek
uszczelniajàcy zosta∏ zu˝yty, nale˝y
kupiç nowy w autoryzowanej stacji
obs∏ugi Toyoty lub innym specjali-
stycznym warsztacie.
Spr´˝arka mo˝e byç u˝ywana wielo-
krotnie.
Ârodek uszczelniajàcy mo˝e byç sto-
sowany przy temperaturze otoczenia
od -30°C do 60°C.
E
D
C
B
A
A
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych633
8
Korba podnoÊnika (w niektórych wersjach)
Zaczep holowniczy
*1: Wyjmowanie podnoÊnika. (S. 644)
*
2: U˝ywanie podnoÊnika. (S. 645)
E
D
Elementy awaryjnego zestawu
naprawczego do ogumienia
43 RAV4 OM42D20E 17/9/20 13:48 Page 633

Awaryjny zestaw naprawczy do ogu-
mienia zosta∏ zaprojektowany spe-
cjalnie do rozmiaru i typu opon b´dà-
cych oryginalnym wyposa˝eniem te-
go samochodu. Nie nale˝y u˝ywaç
go do naprawy opon w innym rozmia-
rze ani do innych celów.
Ârodek uszczelniajàcy mo˝e spowo-
dowaç zaplamienie odzie˝y.
W przypadku przywarcia do obr´czy
ko∏a lub nadwozia samochodu Êrodek
uszczelniajàcy mo˝e spowodowaç
trwa∏e odbarwienie, je˝eli nie zostanie
natychmiast usuni´ty. Wszelkie Êlady
Êrodka uszczelniajàcego nale˝y jak
najszybciej wycieraç wilgotnà szmatkà.
Pracy awaryjnego zestawu napraw-
czego do ogumienia towarzyszy
znaczny ha∏as. Nie jest on oznakà
usterki.
Awaryjny zestaw naprawczy do ogu-
mienia nie powinien byç u˝ywany do
sprawdzania i regulacji ciÊnienia
w ogumieniu.
1PodnieÊç pod∏og´ baga˝nika.
(
S. 534)
2Wyjàç awaryjny zestaw napraw-
czy do ogumienia.
6348-2. Post´powanie w sytuacjach awaryjnych
Wyjmowanie awaryjnego
zestawu naprawczego do
ogumienia
OSTRZE˚ENIE
Nie wolno jeêdziç bez powietrza
w kole
Nie wolno kontynuowaç jazdy bez po-
wietrza w kole. Kontynuowanie jazdy
bez powietrza w kole nawet na krótkim
dystansie mo˝e spowodowaç nieodwra-
calne uszkodzenie opony i obr´czy ko∏a.
Jazda bez powietrza mo˝e spowodo-
waç powstanie pod∏u˝nych wgnieceƒ
na bocznej Êciance opony. W takiej
sytuacji opona mo˝e zostaç rozerwa-
na podczas u˝ywania awaryjnego ze-
stawu naprawczego do ogumienia.
Ârodki ostro˝noÊci podczas jazdy
Awaryjny zestaw naprawczy do
ogumienia nale˝y przechowywaç
w baga˝niku.
W przeciwnym razie mo˝e on spowo-
dowaç zranienia podczas gwa∏towne-
go hamowania, nag∏ego skr´tu lub
wypadku.
Awaryjny zestaw naprawczy do
ogumienia zosta∏ zaprojektowany
tylko do tego samochodu.
Nie nale˝y u˝ywaç go do innych
samochodów, poniewa˝ mo˝e to
doprowadziç do wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Awaryjnego zestawu naprawczego
do ogumienia nie nale˝y u˝ywaç do
naprawy opon w innym rozmiarze
ani do innych celów. Je˝eli opona
nie zostanie ca∏kowicie naprawiona,
mo˝e to doprowadziç do wypadku,
w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Ârodki ostro˝noÊci dotyczàce
Êrodka uszczelniajàcego
Spo˝ywanie Êrodka uszczelniajàce-
go jest niebezpieczne dla zdrowia.
Je˝eli dosz∏o do przypadkowego
spo˝ycia Êrodka uszczelniajàcego,
nale˝y wypiç bardzo du˝à iloÊç wody
i natychmiast zg∏osiç si´ do lekarza.
Je˝eli Êrodek uszczelniajàcy dosta-
nie si´ do oczu lub na skór´, nale˝y
go zmyç du˝à iloÊcià wody i je˝eli
zachodzi taka koniecznoÊç, zg∏osiç
si´ do lekarza.
43 RAV4 OM42D20E 17/9/20 13:48 Page 634

1Wyjàç awaryjny zestaw napraw-
czy do ogumienia z torby.
Naklejk´ do∏àczonà do butelki nakleiç
w odpowiednim miejscu. (Patrz krok
10.)
2Wyciàgnàç rurk´ wtryskujàcà
i wtyczk´ przewodu zasilania
umieszczone od spodu spr´˝arki.
3Pod∏àczyç butelk´ do spr´˝arki.
Upewniç si´, ˝e butelka zosta∏a mocno
wciÊni´ta tak, ˝eby jej zaczepy ca∏kowicie
wesz∏y w spr´˝ark´ i nie by∏y widoczne.
4Pod∏àczyç rurk´ wtryskujàcà do
butelki.
Upewniç si´, ˝e rurka wtryskujàca zo-sta∏a w∏o˝ona tak, ˝e jej zaczep zosta∏
bezpiecznie po∏àczony z butelkà.
5Odkr´ciç i zdjàç os∏on´ zaworu
powietrza z uszkodzonej opony.
6Rozwinàç rurk´ wtryskujàcà.
Odkr´ciç os∏on´ z rurki wtrysku-
jàcej.
Os∏on´ schowaç w bezpiecznym miej-
scu, poniewa˝ b´dzie ona jeszcze po-
trzebna.
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych635
8
Awaryjna naprawa
43 RAV4 OM42D20E 17/9/20 13:48 Page 635

7Pod∏àczyç rurk´ wtryskujàcà do
zaworu.
Dokr´ciç do oporu rurk´ wtryskujàcà
zgodnie z ruchem wskazówek zegara.
8Upewniç si´, ˝e spr´˝arka jest
wy∏àczona.9Pod∏àczyç wtyczk´ przewodu za-
silania do gniazda elektrycznego.
(
S. 539)
10Przykleiç naklejk´ do∏àczonà
do awaryjnego zestawu napraw-
czego do ogumienia, w miejscu
dobrze widocznym z fotela kie-
rowcy.
11Sprawdziç, jakie powinno byç
prawid∏owe ciÊnienie w ogumie-
niu.
Zalecane war toÊci ciÊnienia w ogumieniu
podane sà na naklejce znajdujàcej si´ na
s∏upku po stronie kierowcy. (
S. 678)
12Uruchomiç silnik. (S. 284, 286)
6368-2. Post´powanie w sytuacjach awaryjnych
43 RAV4 OM42D20E 17/9/20 13:49 Page 636

13Aby wtrysnàç Êrodek uszczel-
niajàcy i napompowaç opon´,
nale˝y w∏àczyç spr´˝ark´.
14Pompowaç opon´ a˝ do osià-
gni´cia prawid∏owej war toÊci
ciÊnienia.
Podczas wtryskiwania Êrodka
uszczelniajàcego pokazywane
ciÊnienie gwa∏townie wzroÊnie
mi´dzy 300 kPa (3,0 kG/cm
2
lub bara; 44 psi) a 400 kPa (4,0
kG/cm2lub bara; 58 psi), a na-
st´pnie stopniowo si´ obni˝y.
Manometr wska˝e aktualne ci-Ênienie po up∏ywie oko∏o 1–5
minut od w∏àczenia spr´˝arki.
Wy∏àczyç spr´˝ark´ i sprawdziç ciÊnie-
nie. Nale˝y uwa˝aç, aby nie napompo-
waç opony zbyt mocno. Procedur´
pompowania i sprawdzania nale˝y po-
wtarzaç do momentu osiàgni´cia prawi-
d∏owej war toÊci ciÊnienia.
Opona powinna osiàgnàç prawid∏owà
war toÊç ciÊnienia w ciàgu oko∏o 5 do 20
minut (w zale˝noÊci od temperatury ze-
wn´trznej). Je˝eli po 25 minutach pracy
spr´˝arki ciÊnienie w ogumieniu nie
osiàgnie zalecanej war toÊci, uszkodze-
nie opony jest zbyt powa˝ne, aby mo˝-
na by∏o je tymczasowo uszczelniç. Na-
le˝y wy∏àczyç spr´˝ark´ i skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
W przypadku przekroczenia zalecanej
war toÊci ciÊnienia wypuÊciç nadmiar po-
wietrza z opony. (
S. 678)
15Gdy spr´˝arka jest wy∏àczona,
nale˝y od∏àczyç rurk´ wtryskujà-
cà od zaworu i wyjàç wtyczk´
z gniazda elektrycznego.
Po od∏àczeniu rurki wtryskujàcej nie-
wielka iloÊç Êrodka uszczelniajàcego
mo˝e wyciec.
16Przykr´ciç os∏on´ zaworu po-
wietrza naprawionego ko∏a.
17Przymocowaç os∏on´ do koƒ-
cówki rurki wtryskujàcej.
Je˝eli os∏ona nie zostanie zamocowa-
na, Êrodek uszczelniajàcy mo˝e wyciec
i zanieczyÊciç samochód.
B
A
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych637
8
43 RAV4 OM42D20E 17/9/20 13:49 Page 637

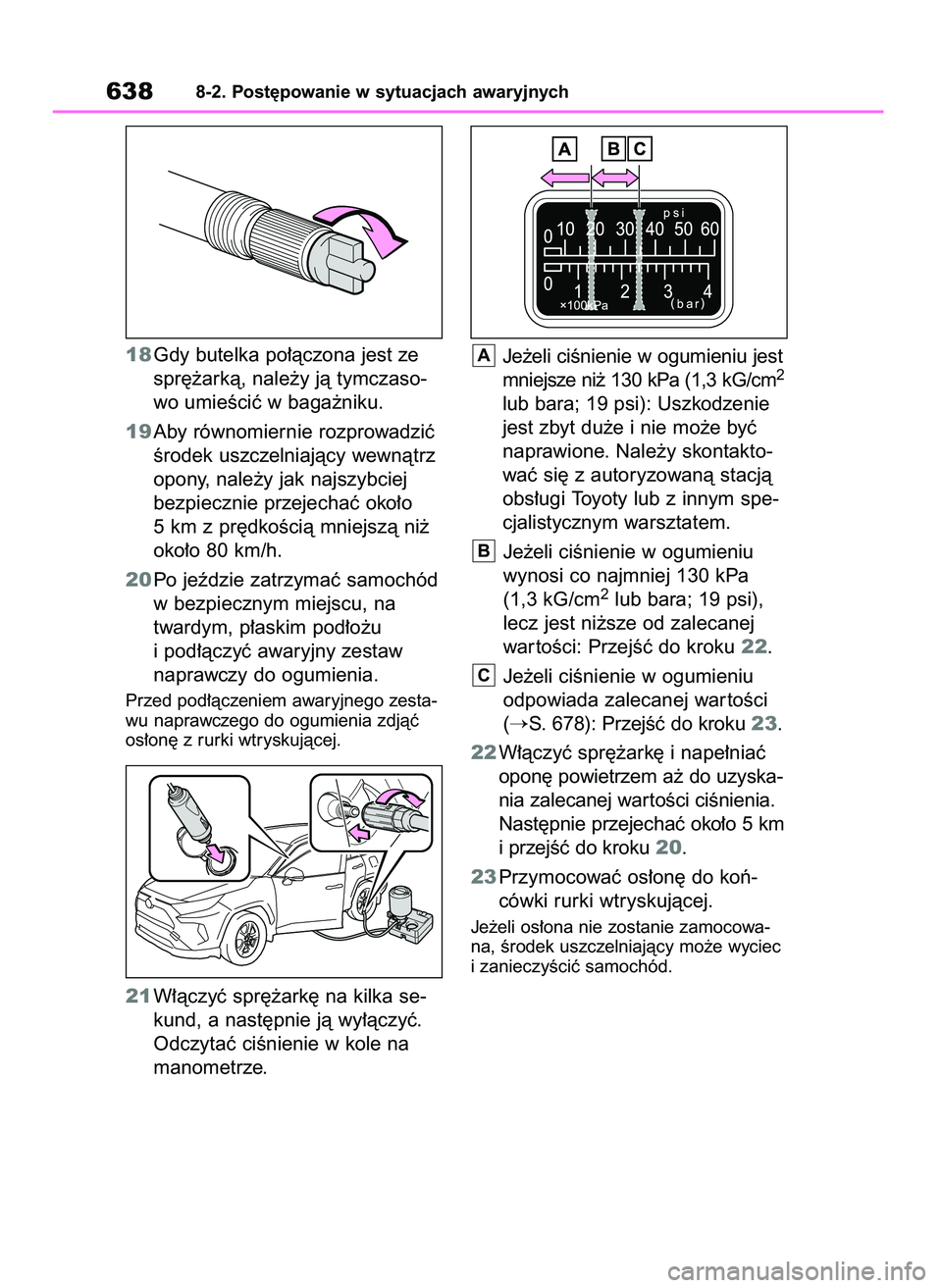

18Gdy butelka po∏àczona jest ze
spr´˝arkà, nale˝y jà tymczaso-
wo umieÊciç w baga˝niku.
19Aby równomiernie rozprowadziç
Êrodek uszczelniajàcy wewnàtrz
opony, nale˝y jak najszybciej
bezpiecznie przejechaç oko∏o
5 km z pr´dkoÊcià mniejszà ni˝
oko∏o 80 km/h.
20Po jeêdzie zatrzymaç samochód
w bezpiecznym miejscu, na
twardym,p∏askim pod∏o˝u
i pod∏àczyç awaryjny zestaw
naprawczy do ogumienia.
Przed pod∏àczeniem awaryjnego zesta-
wu naprawczego do ogumienia zdjàç
os∏on´ z rurki wtryskujàcej.
21W∏àczyç spr´˝ark´ na kilka se-
kund, a nast´pnie jà wy∏àczyç.
Odczytaç ciÊnienie w kole na
manometrze.Je˝eli ciÊnienie w ogumieniu jest
mniejsze ni˝ 130 kPa (1,3 kG/cm
2
lub bara; 19 psi): Uszkodzenie
jest zbyt du˝e i nie mo˝e byç
naprawione. Nale˝y skontakto-
waç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub z innym spe-
cjalistycznym warsztatem.
Je˝eli ciÊnienie w ogumieniu
wynosi co najmniej 130 kPa
(1,3 kG/cm
2lub bara; 19 psi),
lecz jest ni˝sze od zalecanej
war toÊci: PrzejÊç do kroku 22.
Je˝eli ciÊnienie w ogumieniu
odpowiada zalecanej war toÊci
(
S. 678): PrzejÊç do kroku 23.
22W∏àczyç spr´˝ark´ i nape∏niaç
opon´ powietrzem a˝ do uzyska-
nia zalecanej war toÊci ciÊnienia.
Nast´pnie przejechaç oko∏o 5 km
i przejÊç do kroku 20.
23Przymocowaç os∏on´ do koƒ-
cówki rurki wtryskujàcej.
Je˝eli os∏ona nie zostanie zamocowa-
na, Êrodek uszczelniajàcy mo˝e wyciec
i zanieczyÊciç samochód.
C
B
A
6388-2. Post´powanie w sytuacjach awaryjnych
43 RAV4 OM42D20E 17/9/20 13:49 Page 638

24Gdy butelka po∏àczona jest ze
spr´˝arkà, nale˝y jà umieÊciç
w baga˝niku.
25Zachowujàc niezb´dne Êrodki
ostro˝noÊci, unikajàc gwa∏towne-
go hamowania, ostrych skr´tów
i nie przekraczajàc pr´dkoÊci
80 km/h, nale˝y udaç si´ do naj-
bli˝szej, ale nie dalej ni˝ 100
km, autoryzowanej stacji obs∏ugi
Toyoty lub innego wyspecjalizo-
wanego w naprawie opon
warsztatu w celu naprawy lub
wymiany uszkodzonej opony.
W celu naprawy lub wymiany opony
oraz utylizacji zu˝ytego awaryjnego ze-
stawu naprawczego do ogumienia, na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub z innym spe-
cjalistycznym warsztatem.
Podczas naprawy lub wymiany opony
nale˝y poinformowaç autoryzowanà
stacj´ obs∏ugi Toyoty lub inny specjali-
styczny warsztat o fakcie wtryÊni´cia
do niej Êrodka uszczelniajàcego.
Wyjmowanie podnoÊnika (w nie-
których wersjach)
Wyjàç podnoÊnik umieszczony pod
pod∏ogà baga˝nika.
Nie dotykaç gwintowanej cz´Êci podno-
Ênika, poniewa˝ jest pokryta smarem.Je˝eli ciÊnienie w ogumieniu prze-
kroczy prawid∏owà wartoÊç
1Od∏àczyç rurk´ wtryskujàcà od
zaworu opony.
2Za∏o˝yç os∏on´ na koƒcówk´ rurki
wtryskujàcej i wystajàcym jej koƒcem
nacisnàç rdzeƒ zaworu w oponie, aby
wypuÊciç nadmiar powietrza.
3Zdjàç os∏on´ i po∏àczyç rurk´ wtry-
skujàcà z zaworem.
4Na kilkanaÊcie sekund w∏àczyç spr´-
˝ark´, a nast´pnie jà wy∏àczyç.
Sprawdziç, czy wskazywane przez
manometr ciÊnienie w ogumieniu jest
w∏aÊciwe.
Je˝eli ciÊnienie w ogumieniu jest zbyt
niskie, ponownie w∏àczyç spr´˝ark´
i powtarzaç proces nape∏niania opony
a˝ do uzyskania zalecanej war toÊci
ciÊnienia.
Po naprawie ko∏a awaryjnym zesta-
wem naprawczym do ogumienia
Nale˝y wymieniç zawór z czujnikiem
ciÊnienia i przekaênikiem sygna∏u.
Nawet gdy war toÊci ciÊnienia w ogu-
mieniu sà na prawid∏owym poziomie,
lampka ostrzegawcza ciÊnienia w ogu-
mieniu mo˝e zaÊwieciç si´ lub migaç.
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych639
8
43 RAV4 OM42D20E 17/9/20 13:49 Page 639

6408-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Podczas naprawy
Zatrzymaç samochód w bezpiecz-
nym miejscu, na twardym, p∏askim
pod∏o˝u.
BezpoÊrednio po zakoƒczeniu jazdy
nie nale˝y dotykaç obr´czy kó∏
i okolic uk∏adu hamulcowego. Bez-
poÊrednio po zakoƒczeniu jazdy
obr´cze kó∏ i okolice uk∏adu hamul-
cowego sà bardzo goràce. Dotkni´-
cie tych miejsc d∏onià, stopà lub
innà cz´Êcià cia∏a mo˝e spowodo-
waç oparzenia.
Dok∏adnie pod∏àczyç rurk´ wtryskujà-
cà do zaworu opony bez zdejmowa-
nia ko∏a. Nieprawid∏owe pod∏àczenie
rurki wtryskujàcej do zaworu opony
grozi rozszczelnieniem po∏àczenia
i rozpryÊni´ciem Êrodka uszczelniajà-
cego.
W razie zsuni´cia si´ rurki wtrysku-
jàcej z zaworu opony mo˝e ona
w gwa∏towny sposób zmieniaç swo-
je po∏o˝enie na skutek dzia∏ajàcego
ciÊnienia.
Podczas od∏àczania rurki wtryskujà-
cej od zaworu opony, po zakoƒcze-
niu nape∏niania opony, mo˝e dojÊç
do rozpryÊni´cia Êrodka uszczelnia-
jàcego lub wypuszczenia pewnej
iloÊci powietrza z opony.
Podczas naprawy opony nale˝y po-
st´powaç zgodnie z opisanym sposo-
bem post´powania. W przeciwnym
razie mo˝e dojÊç do rozpryÊni´cia
Êrodka uszczelniajàcego.
Podczas nape∏niania opony powie-
trzem nale˝y staç w bezpiecznej
odleg∏oÊci, poniewa˝ istnieje ryzyko
jej rozerwania. W razie zauwa˝enia
p´kni´ç lub deformacji opony na-
tychmiast przerwaç proces naprawy,
wy∏àczajàc spr´˝ark´.
Zbyt d∏uga praca spr´˝arki grozi
przegrzaniem zestawu naprawcze-
go. Nie w∏àczaç spr´˝arki na d∏u˝ej
ni˝ 40 minut.W trakcie pracy awaryjny zestaw
naprawczy do ogumienia mo˝e si´
silnie rozgrzewaç. Z tego wzgl´du
podczas pracy urzàdzenia i po jej
przerwaniu nale˝y zachowaç odpo-
wiednià ostro˝noÊç. Nie nale˝y doty-
kaç metalowych elementów w okolicy
po∏àczenia butelki ze spr´˝arkà.
B´dà one bardzo goràce.
Nie umieszczaç naklejki z ograni-
czeniem pr´dkoÊci w miejscu innym
ni˝ wskazane. Umieszczenie naklej-
ki, np. na wk∏adce kierownicy, mo˝e
byç przyczynà nieprawid∏owego
dzia∏ania poduszki powietrznej.
Jazda majàca na celu rozprowa-
dzenie Êrodka uszczelniajàcego
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do utraty panowania nad samo-
chodem i wypadku, w wyniku którego
mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Nale˝y jechaç ostro˝nie, z niewielkà
pr´dkoÊcià. Szczególnà ostro˝noÊç
zachowaç podczas skr´cania i na
zakr´tach.
Je˝eli samochód nie porusza si´
prosto bàdê gdy poprzez kierownic´
odczuwalne jest Êciàganie w kierun-
ku poprzecznym, nale˝y przerwaç
jazd´ i sprawdziç nast´pujàce ele-
menty:
• Stan opony. Mog∏o nastàpiç zsuni´-
cie si´ opony z obr´czy.
• CiÊnienie w ogumieniu. Je˝eli ci-
Ênienie w ogumieniu jest mniejsze
ni˝ 130 kPa (1,3 kG/cm
2lub bara;
19 psi), opona mo˝e byç powa˝nie
uszkodzona.
43 RAV4 OM42D20E 17/9/20 13:49 Page 640
