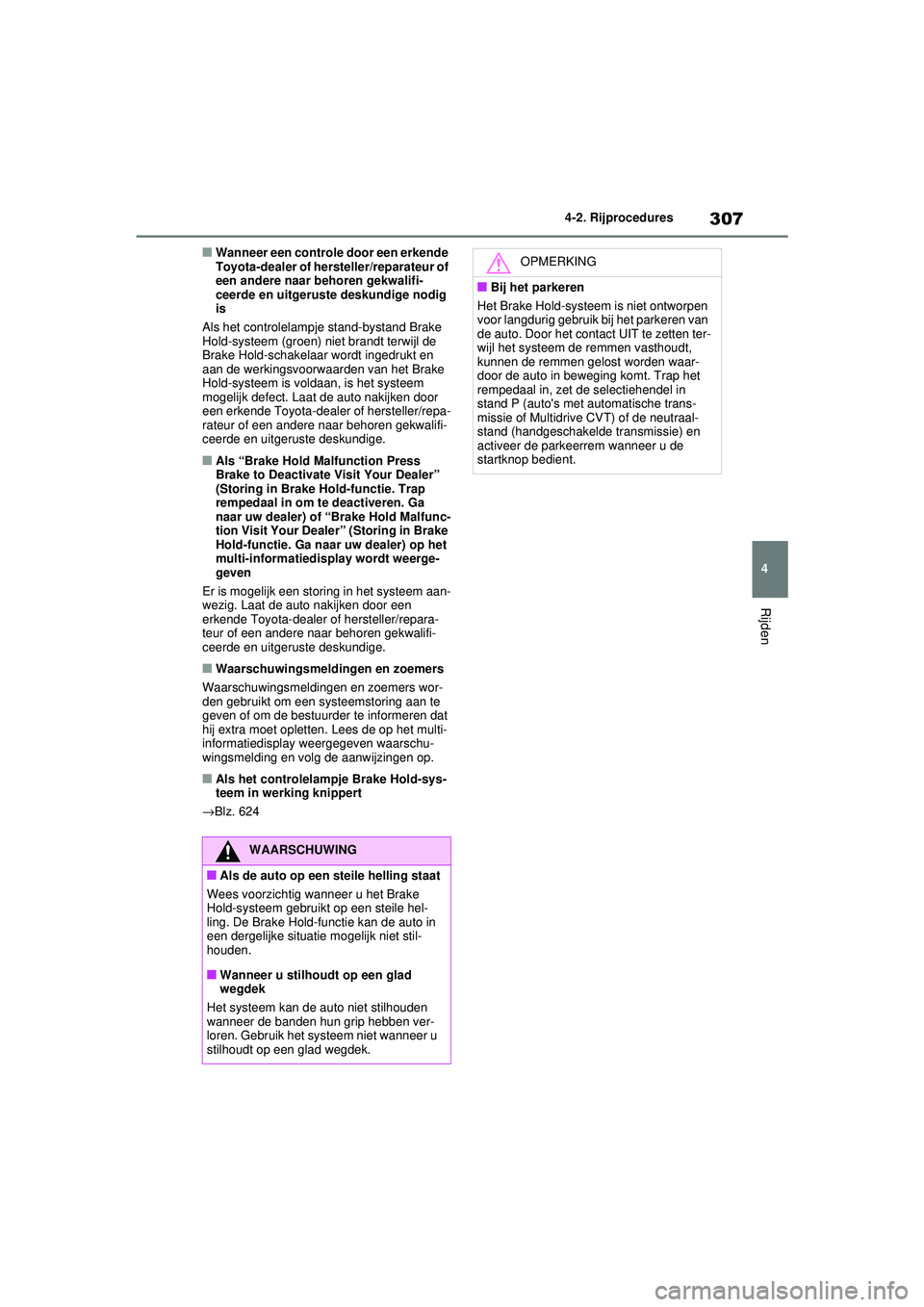

2021 TOYOTA RAV4 display

307
4
4-2. Rijprocedures
Rijden
■Wanneer een controle door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige nodig
is
Als het controlelampje stand-bystand Brake
Hold-systeem (groen) niet brandt terwijl de
Brake Hold-schakelaar wordt ingedrukt en
aan de werkingsvoorwaarden van het Brake
Hold-systeem is voldaan, is het systeem
mogelijk defect. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als “Brake Hold Malfunction Press
Brake to Deactivate Visit Your Dealer”
(Storing in Brake Hold-functie. Trap
rempedaal in om te deactiveren. Ga
naar uw dealer) of “Brake Hold Malfunc-
tion Visit Your Dealer” (Storing in Brake
Hold-functie. Ga naar uw dealer) op het
multi-informatiedisplay wordt weerge-
geven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Waarschuwingsmeldingen en zoemers
Waarschuwingsmeldingen en zoemers wor-
den gebruikt om een systeemstoring aan te
geven of om de bestuurder te informeren dat
hij extra moet opletten. Lees de op het multi-
informatiedisplay weergegeven waarschu-
wingsmelding en volg de aanwijzingen op.
■Als het controlelampje Brake Hold-sys-
teem in werking knippert
→ Blz. 624
WAARSCHUWING
■Als de auto op een steile helling staat
Wees voorzichtig wanneer u het Brake
Hold-systeem gebruikt op een steile hel-
ling. De Brake Hold-functie kan de auto in
een dergelijke situatie mogelijk niet stil-
houden.
■Wanneer u stilhoudt op een glad
wegdek
Het systeem kan de auto niet stilhouden
wanneer de banden hun grip hebben ver-
loren. Gebruik het systeem niet wanneer u
stilhoudt op een glad wegdek.
OPMERKING
■Bij het parkeren
Het Brake Hold-systeem is niet ontworpen
voor langdurig gebruik bij het parkeren van
de auto. Door het contact UIT te zetten ter-
wijl het systeem de remmen vasthoudt,
kunnen de remmen gelost worden waar-
door de auto in beweging komt. Trap het
rempedaal in, zet de selectiehendel in
stand P (auto's met automatische trans-
missie of Multidrive CVT) of de neutraal-
stand (handgeschakelde transmissie) en
activeer de parkeerrem wanneer u de
startknop bedient.
pM_RAV4_OM_OM42D20E_(EE).book Page 307 Friday, August 7, 2020 1:15 PM

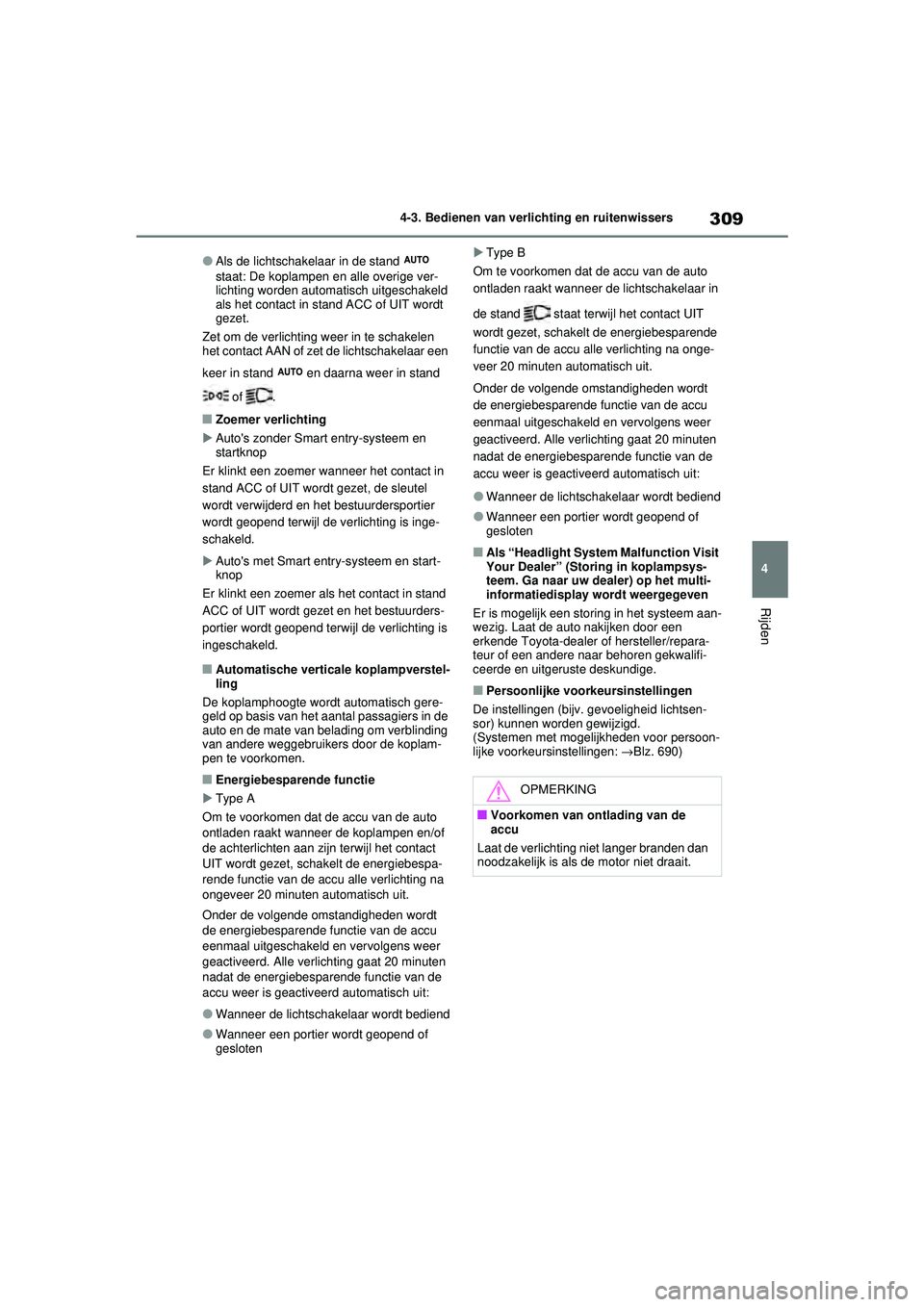

309
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
●Als de lichtschakelaar in de stand
staat: De koplampen en alle overige ver-
lichting worden automatisch uitgeschakeld
als het contact in stand ACC of UIT wordt
gezet.
Zet om de verlichting weer in te schakelen
het contact AAN of zet de lichtschakelaar een
keer in stand en daarna weer in stand
of .
■Zoemer verlichting
 Auto's zonder Smart entry-systeem en
startknop
Er klinkt een zoemer wanneer het contact in
stand ACC of UIT wordt gezet, de sleutel
wordt verwijderd en het bestuurdersportier
wordt geopend terwijl de verlichting is inge-
schakeld.
 Auto's met Smart entry-systeem en start-
knop
Er klinkt een zoemer als het contact in stand
ACC of UIT wordt gezet en het bestuurders-
portier wordt geopend terwijl de verlichting is
ingeschakeld.
■Automatische verticale koplampverstel-
ling
De koplamphoogte wordt automatisch gere-
geld op basis van het aant al passagiers in de
auto en de mate van belading om verblinding
van andere weggebruikers door de koplam-
pen te voorkomen.
■Energiebesparende functie
 Type A
Om te voorkomen dat de accu van de auto
ontladen raakt wanneer de koplampen en/of
de achterlichten aan zijn terwijl het contact
UIT wordt gezet, schakelt de energiebespa-
rende functie van de accu alle verlichting na
ongeveer 20 minuten automatisch uit.
Onder de volgende omstandigheden wordt
de energiebesparende functie van de accu
eenmaal uitgeschakeld en vervolgens weer
geactiveerd. Alle verlichting gaat 20 minuten
nadat de energiebesparende functie van de
accu weer is geactiveerd automatisch uit:
●Wanneer de lichtschakelaar wordt bediend
●Wanneer een portier wordt geopend of
gesloten 
Type B
Om te voorkomen dat de accu van de auto
ontladen raakt wanneer de lichtschakelaar in
de stand staat terwijl het contact UIT
wordt gezet, schakelt de energiebesparende
functie van de accu alle verlichting na onge-
veer 20 minuten automatisch uit.
Onder de volgende omstandigheden wordt
de energiebesparende functie van de accu
eenmaal uitgeschakeld en vervolgens weer
geactiveerd. Alle verlichting gaat 20 minuten
nadat de energiebesparende functie van de
accu weer is geactiveerd automatisch uit:
●Wanneer de lichtschakelaar wordt bediend
●Wanneer een portier wordt geopend of
gesloten
■Als “Headlight System Malfunction Visit
Your Dealer” (Storing in koplampsys-
teem. Ga naar uw dealer) op het multi-
informatiedisplay wordt weergegeven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Persoonlijke voorkeursinstellingen
De instellingen (bijv. gevoeligheid lichtsen-
sor) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: →Blz. 690)
OPMERKING
■Voorkomen van ontlading van de
accu
Laat de verlichting niet langer branden dan
noodzakelijk is als de motor niet draait.
pM_RAV4_OM_OM42D20E_(EE).book Page 309 Friday, August 7, 2020 1:15 PM

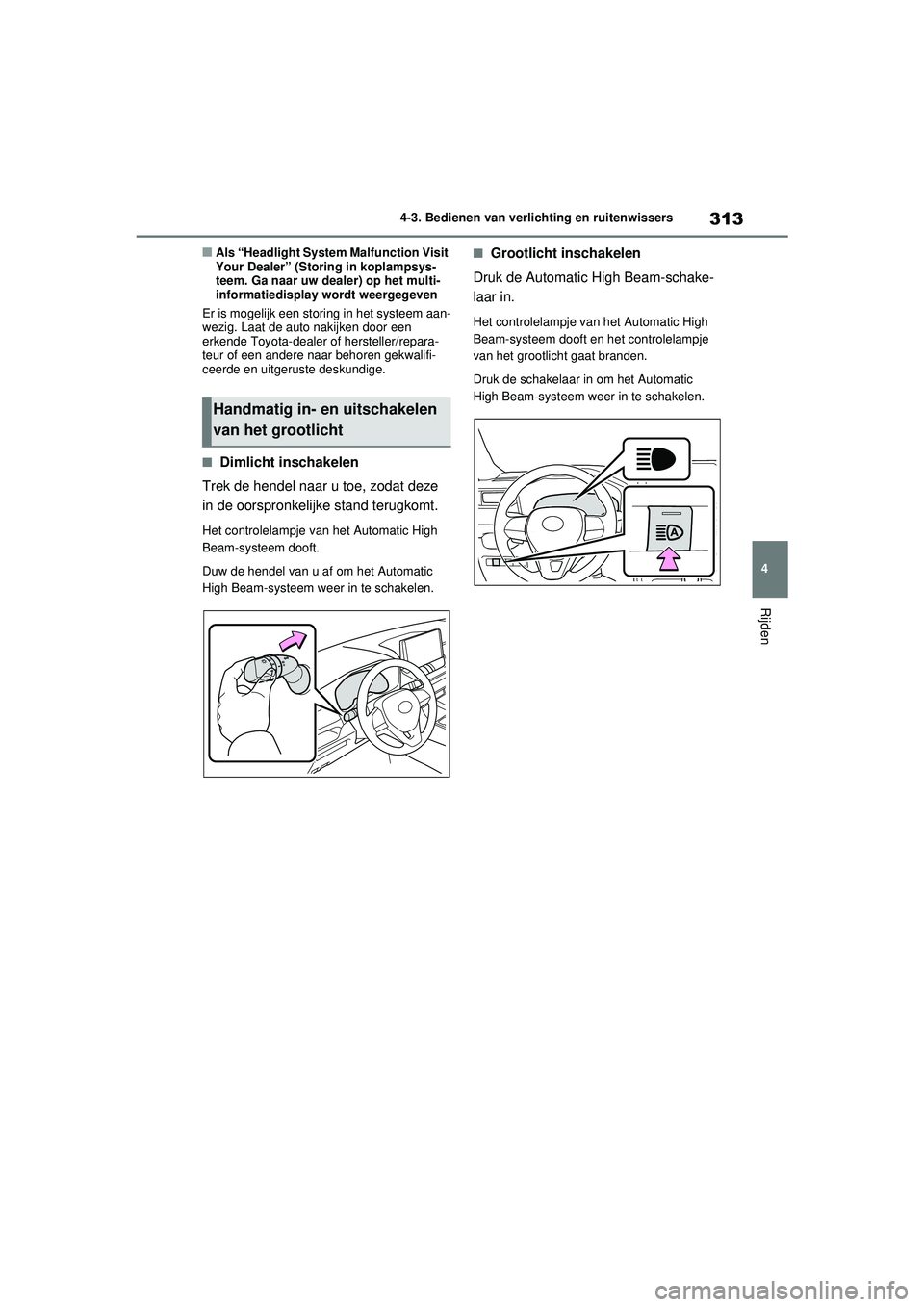

313
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
■Als “Headlight System Malfunction Visit
Your Dealer” (Storing in koplampsys-
teem. Ga naar uw dealer) op het multi-
informatiedisplay wordt weergegeven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Dimlicht inschakelen
Trek de hendel naar u toe, zodat deze
in de oorspronkelijke stand terugkomt.
Het controlelampje van het Automatic High
Beam-systeem dooft.
Duw de hendel van u af om het Automatic
High Beam-systeem weer in te schakelen.
■Grootlicht inschakelen
Druk de Automatic High Beam-schake-
laar in.
Het controlelampje van het Automatic High
Beam-systeem dooft en het controlelampje
van het grootlicht gaat branden.
Druk de schakelaar in om het Automatic
High Beam-systeem weer in te schakelen.
Handmatig in- en uitschakelen
van het grootlicht
pM_RAV4_OM_OM42D20E_(EE).book Page 313 Friday, August 7, 2020 1:15 PM

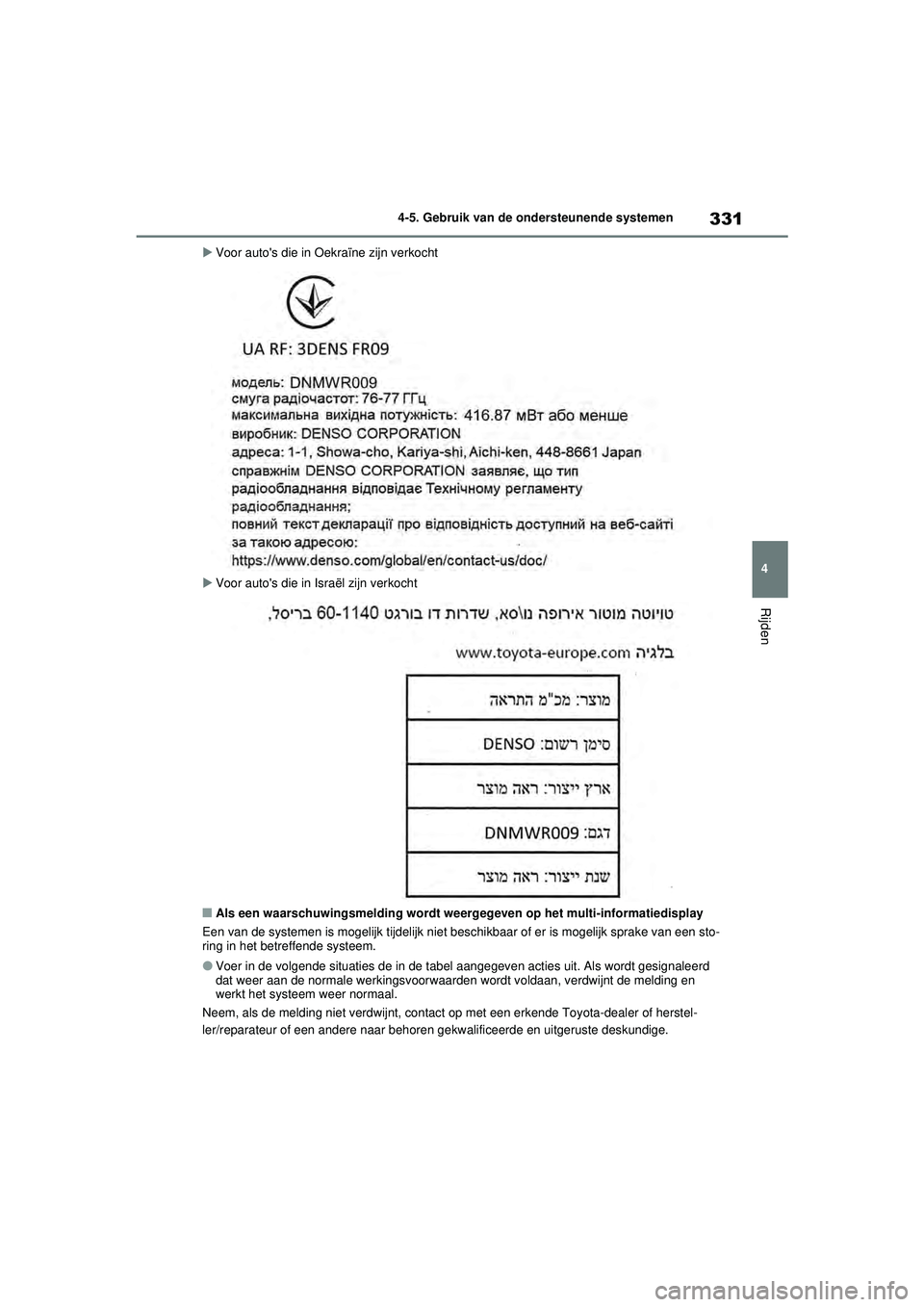

331
4
4-5. Gebruik van de ondersteunende systemen
Rijden

Voor auto's die in Oekraïne zijn verkocht
 Voor auto's die in Israël zijn verkocht
■Als een waarschuwingsmelding wordt weerge geven op het multi-informatiedisplay
Een van de systemen is mogelijk tijdelijk niet beschikbaar of er is mogelijk sprake van een sto-
ring in het betreffende systeem.
●Voer in de volgende situaties de in de t abel aangegeven acties uit. Als wordt gesignaleerd
dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt de melding en
werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren ge kwalificeerde en uitgeruste deskundige.
pM_RAV4_OM_OM42D20E_(EE).book Page 331 Friday, August 7, 2020 1:15 PM

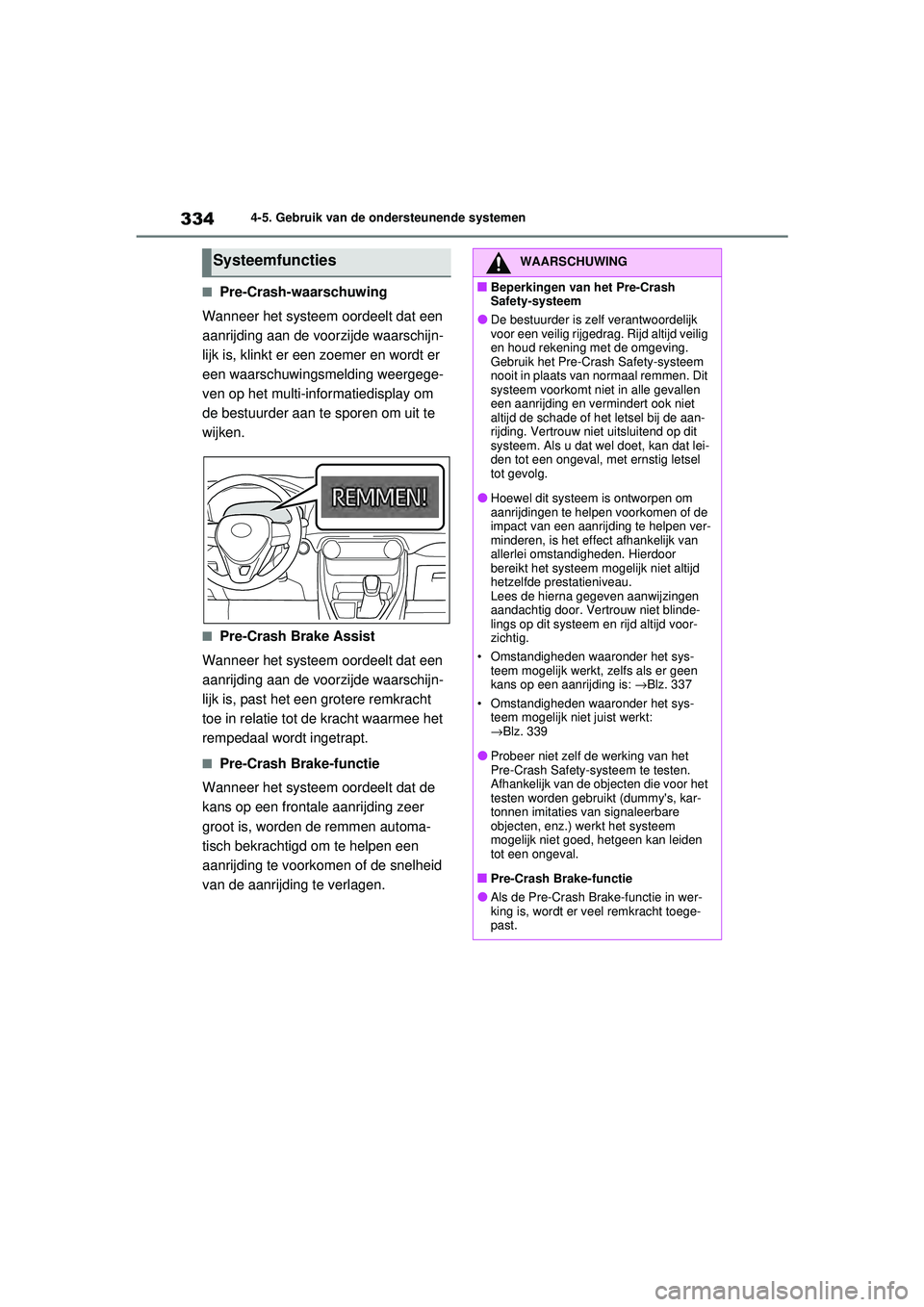

3344-5. Gebruik van de ondersteunende systemen
■Pre-Crash-waarschuwing
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijn-
lijk is, klinkt er een zoemer en wordt er
een waarschuwingsmelding weergege-
ven op het multi-informatiedisplay om
de bestuurder aan te sporen om uit te
wijken.
■Pre-Crash Brake Assist
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijn-
lijk is, past het een grotere remkracht
toe in relatie tot de kracht waarmee het
rempedaal wordt ingetrapt.
■Pre-Crash Brake-functie
Wanneer het systeem oordeelt dat de
kans op een frontale aanrijding zeer
groot is, worden de remmen automa-
tisch bekrachtigd om te helpen een
aanrijding te voorkomen of de snelheid
van de aanrijding te verlagen.
SysteemfunctiesWAARSCHUWING
■Beperkingen van het Pre-Crash
Safety-systeem
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd veilig
en houd rekening met de omgeving.
Gebruik het Pre-Crash Safety-systeem
nooit in plaats van normaal remmen. Dit
systeem voorkomt niet in alle gevallen
een aanrijding en vermindert ook niet
altijd de schade of het letsel bij de aan-
rijding. Vertrouw niet uitsluitend op dit
systeem. Als u dat wel doet, kan dat lei-
den tot een ongeval, met ernstig letsel
tot gevolg.
●Hoewel dit systeem is ontworpen om
aanrijdingen te helpen voorkomen of de
impact van een aanrijding te helpen ver-
minderen, is het effect afhankelijk van
allerlei omstandigheden. Hierdoor
bereikt het systeem m ogelijk niet altijd
hetzelfde prestatieniveau.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blinde-
lings op dit systeem en rijd altijd voor-
zichtig.
• Omstandigheden waaronder het sys- teem mogelijk werkt, zelfs als er geen
kans op een aanrijding is: →Blz. 337
• Omstandigheden waaronder het sys- teem mogelijk niet juist werkt:
→Blz. 339
●Probeer niet zelf de werking van het
Pre-Crash Safety-systeem te testen.
Afhankelijk van de objec ten die voor het
testen worden gebruikt (dummy's, kar-
tonnen imitaties van signaleerbare
objecten, enz.) werkt het systeem
mogelijk niet goed, hetgeen kan leiden
tot een ongeval.
■Pre-Crash Brake-functie
●Als de Pre-Crash Brake-functie in wer-
king is, wordt er veel remkracht toege-
past.
pM_RAV4_OM_OM42D20E_(EE).book Page 334 Friday, August 7, 2020 1:15 PM

335
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■In-/uitschakelen van het Pre-
Crash Safety-systeem
Het Pre-Crash Safety-systeem kan
worden ingeschakeld/uitgeschakeld via
het scherm ( →Blz. 126) van het
multi-informatiedisplay.
Het systeem wordt iedere keer wanneer het
contact AAN wordt gezet automatisch inge-
schakeld.
Als het systeem wordt uitgeschakeld,
gaat het waarschuwingslampje PCS
branden en wordt er een melding weer-
gegeven op het multi-informatiedisplay.
WAARSCHUWING
●Als de auto wordt stilgezet door de wer-
king van de Pre-Crash Brake-functie,
wordt de werking van de functie na
ongeveer 2 seconden uitgeschakeld.
Trap indien nodig het rempedaal in.
●De Pre-Crash Brake-functie werkt
mogelijk niet, afhankelijk van de bedie-
ning van de auto door de bestuurder.
Als het gaspedaal diep wordt ingetrapt
of het stuurwiel wordt gedraaid, oordeelt
het systeem mogelijk dat de bestuurder
een uitwijkactie uitvoert en werkt het
Pre-Crash Brake-systeem mogelijk niet.
●Terwijl het Pre-Crash Brake-systeem is
ingeschakeld, wordt in sommige geval-
len de werking ervan mogelijk uitge-
schakeld, wanneer het gaspedaal diep
wordt ingetrapt of het stuurwiel wordt
gedraaid en het systeem oordeelt dat de
bestuurder een uitwijkactie uitvoert.
●Als het rempedaal wordt ingetrapt, oor-
deelt het systeem mogelijk dat de
bestuurder een uitwijkactie uitvoert en
stelt het mogelijk het werkingstijdstip
van de Pre-Crash Brake-functie uit.
■Wanneer moet het Pre-Crash Safety-
systeem worden uitgeschakeld
Schakel in de volgende situaties het sys-
teem uit, omdat het mogelijk niet juist
werkt, hetgeen kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan:
●Als de auto wordt gesleept
●Bij het slepen van een andere auto
●Bij het vervoeren van de auto op een
vrachtwagen, boot, trein of vergelijkbaar
transportmiddel
●Wanneer de auto wordt opgetakeld ter-
wijl de motor aan staat en de wielen vrij
kunnen draaien
●Bij het controleren van de auto op een
rollenbank, bijvoorbeeld een vermo-
gensbank of een snelheidsmetertester,
of bij het balanceren van de wielen op
de auto
●Als er veel kracht wordt uitgeoefend op
de voorbumper of de grille door een
aanrijding of een andere oorzaak
●Als niet op een stabiele wijze kan wor-
den gereden met de auto, bijvoorbeeld
als hij betrokken is geweest bij een
ongeval of als er storingen zijn
●Als met een sportieve rijstijl of in het ter-
rein wordt gereden
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Als er een andere maat banden dan
voorgeschreven is gemonteerd
●Als er sneeuwkettingen zijn aange-
bracht
●Wanneer er een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
●Als er tijdelijk uitrusting (sneeuwploeg,
enz.) die de radarsensor of de camera
voor kan hinderen op de auto is
geplaatst
Wijzigen van instellingen van
het Pre-Crash Safety-systeem
pM_RAV4_OM_OM42D20E_(EE).book Page 335 Friday, August 7, 2020 1:15 PM

3364-5. Gebruik van de ondersteunende systemen
■Wijzigen van de timing van de
Pre-Crash-waarschuwing
De timing van de Pre-Crash-waarschu-
wing kan worden gewijzigd via het
scherm ( →Blz. 126) van het multi-
informatiedisplay.
De instelling van de timing van de waarschu-
wing blijft behouden als het contact UIT
wordt gezet. Als het Pre-Crash Safety-sys-
teem echter is uitgeschakeld en weer is ingeschakeld, wordt de timing weer inge-
steld op de standaardinstelling (gemiddeld).1
Vroeg
2 Gemiddeld
Dit is de standaardinstelling.
3Laat
■Werkingsvoorwaarden
Het Pre-Crash Safety-systeem wordt ingeschakeld en het systeem oordeelt dat de kans op een
frontale aanrijding met een obstakel groot is.
Voor de werking van elke f unctie gelden de volgende snelheden:
●Pre-Crash-waarschuwing
Signaleerbare objectenRijsnelheidSnelheidsverschil tussen uw
auto en het object
VoertuigenOngeveer 10 - 180 km/hOngeveer 10 - 180 km/h
Fietsers en voetgangers*Ongeveer 10 - 80 km/hOngeveer 10 - 80 km/h
pM_RAV4_OM_OM42D20E_(EE).book Page 336 Friday, August 7, 2020 1:15 PM

3404-5. Gebruik van de ondersteunende systemen
• Als een voetganger of fietser breed val- lende kleding (regenjas, lange rok, enz.)
draagt, waardoor zijn of haar silhouet
onduidelijk wordt
*2
• Als een voetganger vooroverbuigt of
gehurkt zit of een fietser vooroverbuigt*2
• Als een voetganger of fietser zich snel voortbeweegt*2
• Als een voetgangers een wandelwagentje,
rolstoel, fiets of ander voertuig voortduwt*2
• Bij het rijden onder barre weersomstandig-heden, bijvoorbeeld bij zware regenval,
mist, sneeuw of een zandstorm
• Bij het rijden door stoom of rook
• Als er weinig omgevi ngslicht is, zoals tij-
dens de schemering, of 's nachts of in een
tunnel, waardoor een signaleerbaar object
bijna dezelfde kleur lijkt te hebben als zijn
omgeving
• Wanneer er wordt gereden op een plek waar de helderheid van het omgevingslicht
plotseling verandert, zoals bij het in- of uit-
rijden van een tunnel
• Nadat de motor gestart is, is er gedurende een bepaalde tijd niet met de auto gereden
• Bij het afslaan naar links/rechts en gedu- rende een paar seconden na het afslaan
naar links/rechts
• Bij het rijden in een bocht en een paar seconden na het rijden in een bocht
• Als uw auto in een slip raakt
• Wanneer de voorzijde van de auto is ver- hoogd of verlaagd
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camera voor blokkeert
• Er wordt met extreem hoge snelheden gereden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camera voor niet goed is uitgelijnd
●In sommige situaties, zoals de onder-
staande, kan wellicht onvoldoende rem-
kracht worden gerealiseerd, waardoor het
systeem mogelijk niet goed werkt: • Als de remfuncties niet optimaal kunnen
functioneren, bijvoorbeeld doordat onder-
delen van het remsysteem extreem koud
of warm, of nat zijn
• Als de auto niet goed wordt onderhouden (extreem versleten remdelen of banden,
onjuiste bandenspanning, enz.)
• Als er met de auto gereden wordt op grind of een andere gladde ondergrond
*1: Van toepassing op uitvoeringen voor lan-
den waar geen fietsers kunnen worden
gesignaleerd ( →Blz. 333)
*2: Van toepassing op uitvoeringen voor lan-
den waar voetgangers en/of fietsers kun-
nen worden gesignaleerd ( →Blz. 333)
■Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld
(→ Blz. 447), worden ook de Pre-Crash
Brake Assist-functie en de Pre-Crash
Brake-functie uitgeschakeld.
●Het waarschuwingslampje PCS gaat bran-
den en “VSC Turned Off Pre-Collision
Brake System Unavailable” (VSC uitge-
schakeld, Pre-Crash Brake-systeem niet
beschikbaar) wordt weergegeven op het
multi-informatiedisplay.
pM_RAV4_OM_OM42D20E_(EE).book Page 340 Friday, August 7, 2020 1:15 PM
