3544-5. Gebruik van de ondersteunende systemen

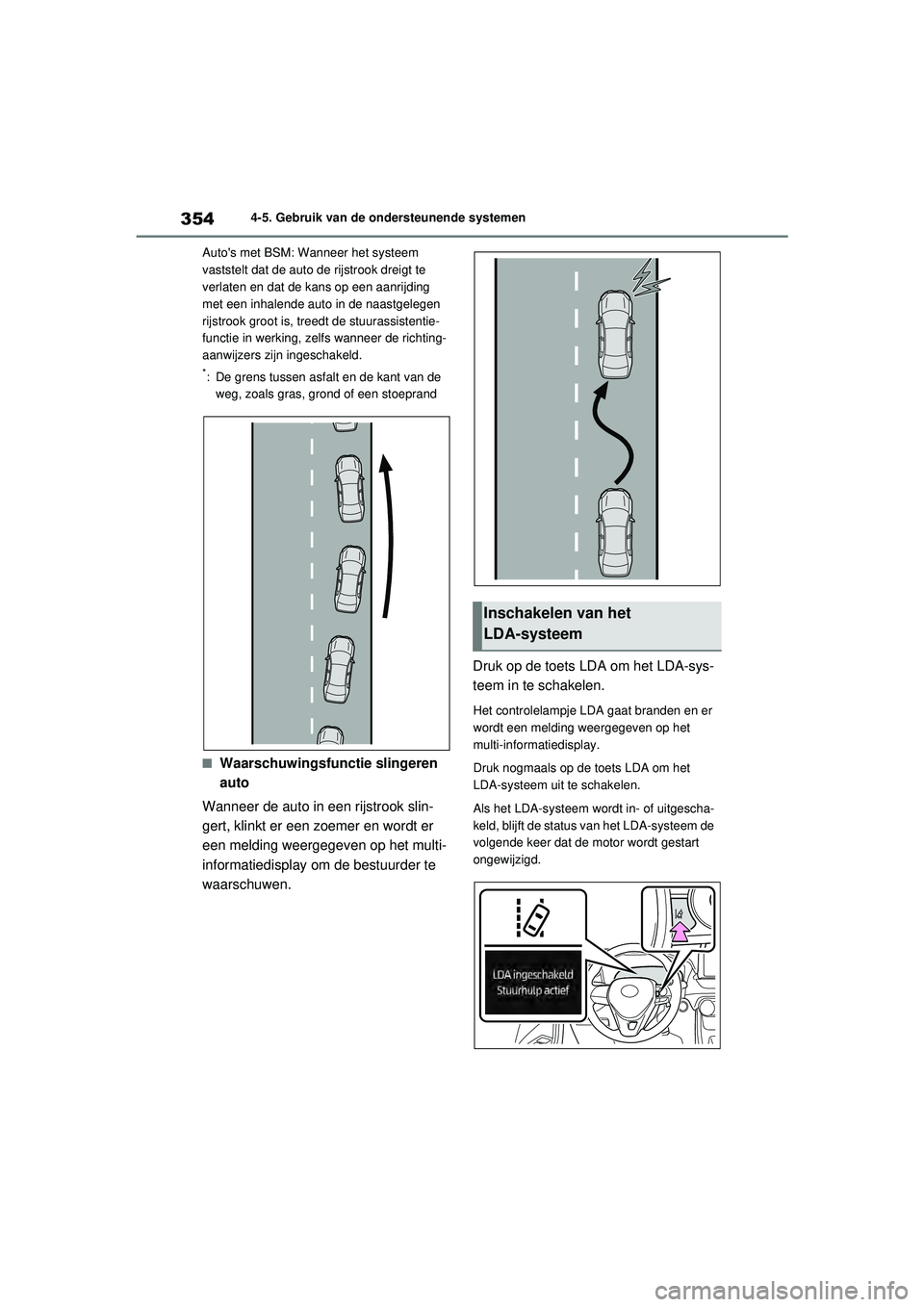

Auto's met BSM: Wanneer het systeem
vaststelt dat de auto de rijstrook dreigt te
verlaten en dat de kans op een aanrijding
met een inhalende auto in de naastgelegen
rijstrook groot is, treedt de stuurassistentie-
functie in werking, zelfs wanneer de richting-
aanwijzers zijn ingeschakeld.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
■Waarschuwingsfunctie slingeren
auto
Wanneer de auto in een rijstrook slin-
gert, klinkt er een zoemer en wordt er
een melding weergegeven op het multi-
informatiedisplay om de bestuurder te
waarschuwen. Druk op de toets LDA om het LDA-sys-
teem in te schakelen.
Het controlelampje LDA gaat branden en er
wordt een melding weergegeven op het
multi-informatiedisplay.
Druk nogmaals op de toets LDA om het
LDA-systeem uit te schakelen.
Als het LDA-systeem wordt in- of uitgescha-
keld, blijft de status van het LDA-systeem de
volgende keer dat de motor wordt gestart
ongewijzigd.
Inschakelen van het
LDA-systeem
pM_RAV4_OM_OM42D20E_(EE).book Page 354 Friday, August 7, 2020 1:15 PM

355
4
4-5. Gebruik van de ondersteunende systemen
Rijden

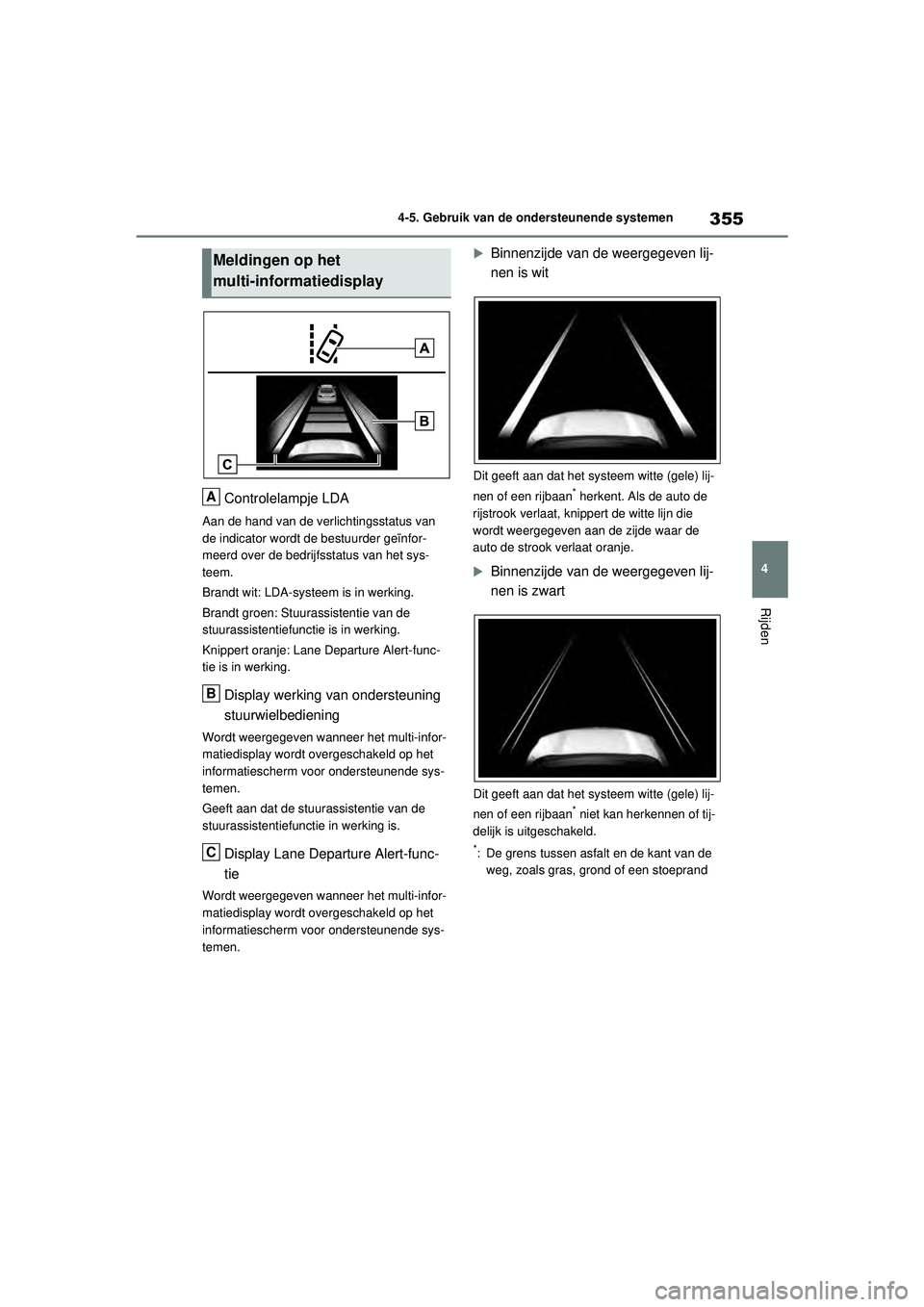

Controlelampje LDA
Aan de hand van de verlichtingsstatus van
de indicator wordt de bestuurder geïnfor-
meerd over de bedrijfsstatus van het sys-
teem.
Brandt wit: LDA-systeem is in werking.
Brandt groen: Stuurassistentie van de
stuurassistentiefunctie is in werking.
Knippert oranje: Lane Departure Alert-func-
tie is in werking.
Display werking van ondersteuning
stuurwielbediening
Wordt weergegeven wanneer het multi-infor-
matiedisplay wordt overgeschakeld op het
informatiescherm voor ondersteunende sys-
temen.
Geeft aan dat de stuurassistentie van de
stuurassistentiefuncti
e in werking is.
Display Lane Departure Alert-func-
tie
Wordt weergegeven wanneer het multi-infor-
matiedisplay wordt overgeschakeld op het
informatiescherm voor ondersteunende sys-
temen. 
Binnenzijde van de weergegeven lij-
nen is wit
Dit geeft aan dat het systeem witte (gele) lij-
nen of een rijbaan* herkent. Als de auto de
rijstrook verlaat, knippert de witte lijn die
wordt weergegeven aan de zijde waar de
auto de strook verlaat oranje.

Binnenzijde van de weergegeven lij-
nen is zwart
Dit geeft aan dat het systeem witte (gele) lij-
nen of een rijbaan* niet kan herkennen of tij-
delijk is uitgeschakeld.
*: De grens tussen asfalt en de kant van de weg, zoals gras, grond of een stoeprand
Meldingen op het
multi-informatiedisplay
A
B
C
pM_RAV4_OM_OM42D20E_(EE).book Page 355 Friday, August 7, 2020 1:15 PM

3564-5. Gebruik van de ondersteunende systemen

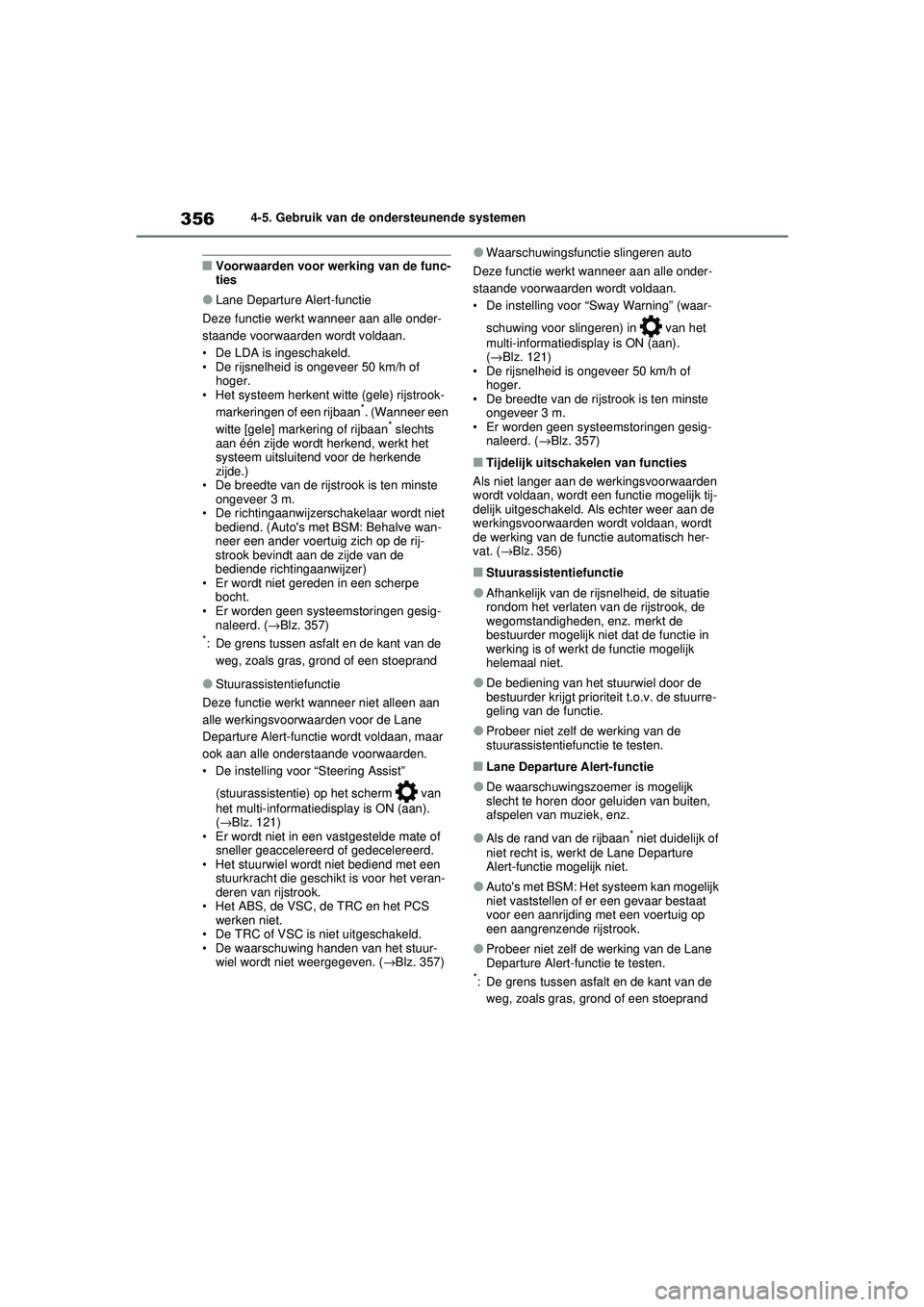

■Voorwaarden voor werking van de func-
ties
●Lane Departure Alert-functie
Deze functie werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan.
• De LDA is ingeschakeld.
• De rijsnelheid is ongeveer 50 km/h of hoger.
• Het systeem herkent witte (gele) rijstrook-
markeringen of een rijbaan
*. (Wanneer een
witte [gele] markering of rijbaan* slechts
aan één zijde wordt herkend, werkt het
systeem uitsluitend voor de herkende
zijde.)
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• De richtingaanwijzersc hakelaar wordt niet
bediend. (Auto's met BSM: Behalve wan-
neer een ander voertuig zich op de rij-
strook bevindt aan de zijde van de
bediende richtingaanwijzer)
• Er wordt niet gereden in een scherpe bocht.
• Er worden geen systeemstoringen gesig- naleerd. ( →Blz. 357)
*: De grens tussen asfalt en de kant van de
weg, zoals gras, grond of een stoeprand
●Stuurassistentiefunctie
Deze functie werkt wanneer niet alleen aan
alle werkingsvoorwaarden voor de Lane
Departure Alert-functie wordt voldaan, maar
ook aan alle onderstaande voorwaarden.
• De instelling voor “Steering Assist”
(stuurassistentie) op het scherm van
het multi-informatiedisplay is ON (aan).
(→ Blz. 121)
• Er wordt niet in een vastgestelde mate of sneller geaccelereerd of gedecelereerd.
• Het stuurwiel wordt niet bediend met een stuurkracht die geschikt is voor het veran-
deren van rijstrook.
• Het ABS, de VSC, de TRC en het PCS werken niet.
• De TRC of VSC is niet uitgeschakeld.
• De waarschuwing handen van het stuur- wiel wordt niet weergegeven. ( →Blz. 357)
●Waarschuwingsfunctie slingeren auto
Deze functie werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan.
• De instelling voor “Sway Warning” (waar-
schuwing voor slingeren) in van het
multi-informatiedisplay is ON (aan).
(→ Blz. 121)
• De rijsnelheid is ongeveer 50 km/h of hoger.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• Er worden geen systeemstoringen gesig- naleerd. ( →Blz. 357)
■Tijdelijk uitschakelen van functies
Als niet langer aan de werkingsvoorwaarden
wordt voldaan, wordt een functie mogelijk tij-
delijk uitgeschakeld. Als echter weer aan de
werkingsvoorwaarden wordt voldaan, wordt
de werking van de functie automatisch her-
vat. ( →Blz. 356)
■Stuurassistentiefunctie
●Afhankelijk van de rijsnelheid, de situatie
rondom het verlaten van de rijstrook, de
wegomstandigheden, enz. merkt de
bestuurder mogelijk niet dat de functie in
werking is of werk t de functie mogelijk
helemaal niet.
●De bediening van het stuurwiel door de
bestuurder krijgt prioriteit t.o.v. de stuurre-
geling van de functie.
●Probeer niet zelf de werking van de
stuurassistentiefunctie te testen.
■Lane Departure Alert-functie
●De waarschuwingszoemer is mogelijk
slecht te horen door geluiden van buiten,
afspelen van muziek, enz.
●Als de rand van de rijbaan* niet duidelijk of
niet recht is, werkt de Lane Departure
Alert-functie mogelijk niet.
●Auto's met BSM: Het systeem kan mogelijk
niet vaststellen of er een gevaar bestaat
voor een aanrijding met een voertuig op
een aangrenzende rijstrook.
●Probeer niet zelf de werking van de Lane
Departure Alert-functie te testen.
*: De grens tussen asfalt en de kant van de
weg, zoals gras, grond of een stoeprand
pM_RAV4_OM_OM42D20E_(EE).book Page 356 Friday, August 7, 2020 1:15 PM

357
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Waarschuwing handen van het stuur-
wiel
In de volgende situaties wordt op het multi-
informatiedisplay een waarschuwingsmelding
weergegeven om de bestuurder aan te spo-
ren het stuurwiel vast te houden. Tevens
wordt het in de afbeelding weergegeven sym-
bool op het multi-informatiedisplay weerge-
geven. De waarschuwing stopt wanneer het
systeem signaleert dat de bestuurder het
stuurwiel vasthoudt. Houd uw handen altijd
aan het stuurwiel wanneer u dit systeem
gebruikt, ongeacht eventuele waarschuwin-
gen.
●Wanneer het systeem signaleert dat de
bestuurder rijdt zonder het stuurwiel vast te
houden terwijl het systeem in werking is
Als de bestuurder zijn handen van het stuur-
wiel blijft houden, klinkt de zoemer, wordt de
bestuurder gewaarschuwd en wordt de func-
tie tijdelijk uitgesc hakeld. Deze waarschu-
wing werkt op dezelfde wijze als de
bestuurder het stuurwiel licht blijft vasthou-
den.
Afhankelijk van de voertuigconditie en de
conditie van de weg, wordt er mogelijk geen
waarschuwing gegeven. Bovendien wordt,
als het systeem signaleert dat de auto in een
bocht rijdt, de bestuurder eerder gewaar-
schuwd dan bij het rijden op een rechte weg.
●Wanneer het systeem signaleert dat de
bestuurder rijdt zonder het stuurwiel vast te
houden terwijl de stuurassistentie in wer-
king is.
Als de bestuurder zijn handen van het stuur-
wiel blijft houden en de stuurwielassistentie in
werking is, klinkt de zoemer en wordt de
bestuurder gewaarschuwd. Elke keer dat de
zoemer klinkt, houdt het geluid hiervan langer
aan.
■Waarschuwingsfunctie slingeren auto
Als het systeem oordeelt dat de auto slingert
terwijl de waarschuwingsfunctie voor het slin-
geren van de auto in werking is, klinkt er een
zoemer en wordt er een waarschuwingsmel-
ding weergegeven om de bestuurder aan te
sporen rust te nemen. Tegelijkertijd wordt het
in de afbeelding weergegeven symbool op
het multi-informatiedisplay weergegeven.
Afhankelijk van de aut o en de conditie van de
weg, wordt er mogelijk geen waarschuwing
gegeven.
■Waarschuwingsmelding
Als de volgende waarschuwingsmelding
wordt weergegeven op het multi-informatie-
display en het controlelampje LDA oranje
brandt, volg dan de desbetreffende storing-
zoekprocedure. Volg de instructies die op het
scherm worden weergegeven als er een
andere waarschuwingsmelding wordt weer-
gegeven.
●“LDA Malfunction Visit Your Dealer” (Sto-
ring in LDA. Ga naar uw dealer)
Het systeem werkt mogelijk niet goed. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
●“LDA Unavailable” (LDA niet beschikbaar)
Het systeem is tijdelijk uitgesc hakeld als
gevolg van een storing in een andere sensor
dan de camera voor. Schakel het LDA-sys-
teem uit, wacht een poosje en schakel het
LDA-systeem weer in.
●“LDA Unavailable at Current Speed” (LDA
niet beschikbaar bij huidige snelheid)
De functie kan niet worden gebruikt als de rij-
snelheid hoger is dan het werkingsbereik van
het LDA-systeem. Rijd langzamer.
pM_RAV4_OM_OM42D20E_(EE).book Page 357 Friday, August 7, 2020 1:15 PM

3584-5. Gebruik van de ondersteunende systemen

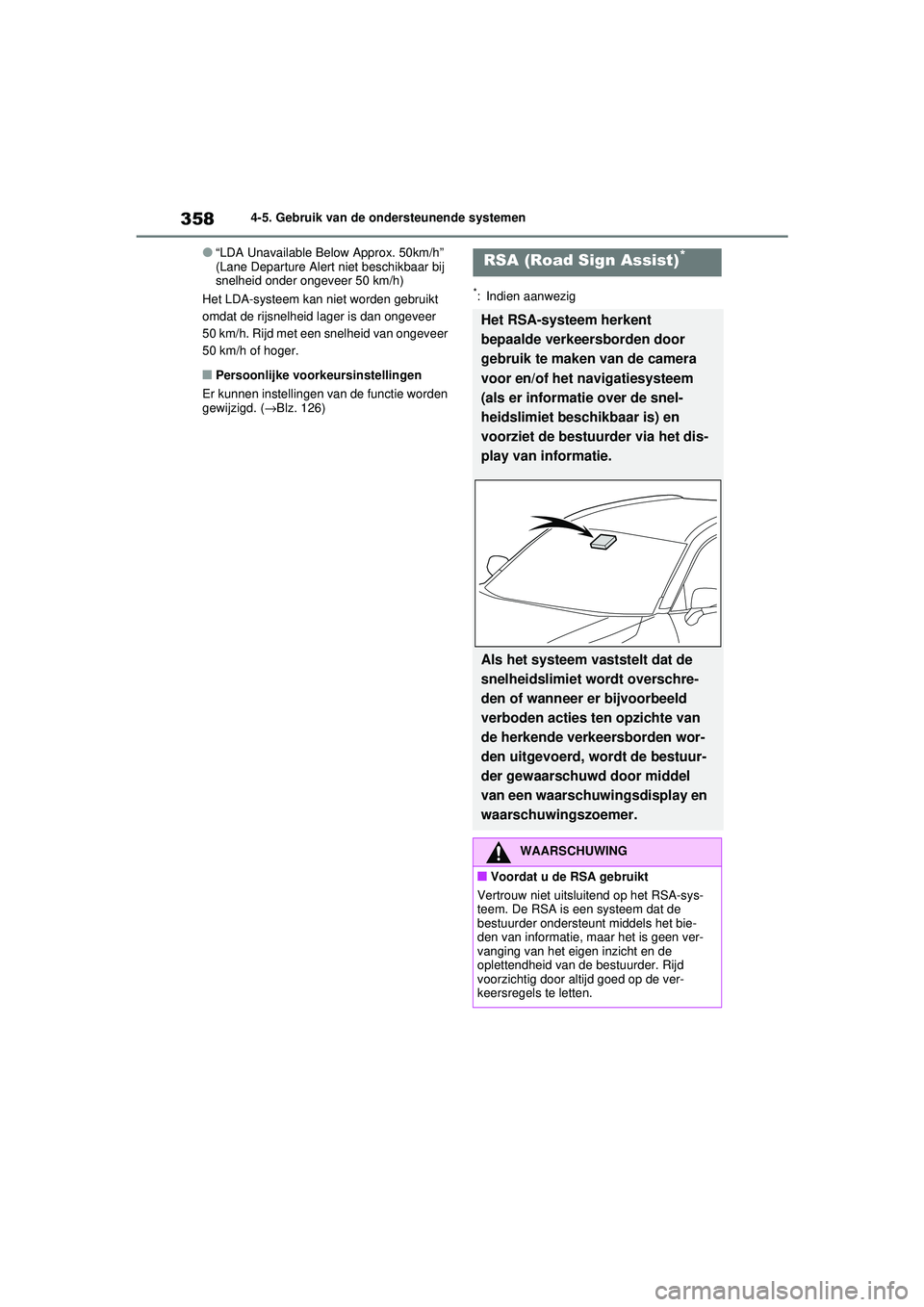

●“LDA Unavailable Below Approx. 50km/h”
(Lane Departure Alert niet beschikbaar bij
snelheid onder ongeveer 50 km/h)
Het LDA-systeem kan niet worden gebruikt
omdat de rijsnelheid lager is dan ongeveer
50 km/h. Rijd met een snelheid van ongeveer
50 km/h of hoger.
■Persoonlijke voorkeursinstellingen
Er kunnen instellingen van de functie worden
gewijzigd. ( →Blz. 126)
*: Indien aanwezig
RSA (Road Sign Assist)*
Het RSA-systeem herkent
bepaalde verkeersborden door
gebruik te maken van de camera
voor en/of het navigatiesysteem
(als er informatie over de snel-
heidslimiet beschikbaar is) en
voorziet de bestuurder via het dis-
play van informatie.
Als het systeem vaststelt dat de
snelheidslimiet wordt overschre-
den of wanneer er bijvoorbeeld
verboden acties ten opzichte van
de herkende verkeersborden wor-
den uitgevoerd, wordt de bestuur-
der gewaarschuwd door middel
van een waarschuwingsdisplay en
waarschuwingszoemer.
WAARSCHUWING
■Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-sys-
teem. De RSA is een systeem dat de
bestuurder ondersteunt middels het bie-
den van informatie, maar het is geen ver-
vanging van het eigen inzicht en de
oplettendheid van de bestuurder. Rijd
voorzichtig door altijd goed op de ver-
keersregels te letten.
pM_RAV4_OM_OM42D20E_(EE).book Page 358 Friday, August 7, 2020 1:15 PM

359
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Wanneer de camera voor een ver-
keersbord herkent en/of er informatie
over een verkeersbord beschikbaar is
via het navigatiesysteem, wordt het
bord weergegeven op het multi-infor-
matiedisplay.

Wanneer de weergave van informa-
tie van het ondersteunende sys-
teem wordt geselecteerd, kunnen er
maximaal 3 verkeersborden worden
weergegeven. ( →Blz. 121)
 Wanneer een ander tabblad dan dat
van het ondersteunende systeem is
geselecteerd, worden alleen de vol-
gende typen verkeersborden weer-
gegeven. ( →Blz. 121)
• Verkeersbord begin/einde snelheidslimiet
• Verkeersbord met aan de snelheidslimiet
gerelateerde informatie (autoweg, snel-
weg, bebouwde kom, erf)
• Verkeersbord einde verboden
• Verkeersbord verboden in te rijden
*
(indien een melding nodig is)
• Verkeersbord maximaal toegestane snel- heid met aanvullend bord (alleen op- en
afritten)
*: Auto's met navigatiesysteem Als er andere verkeersborden dan die met
de maximaal toegestane snelheid worden
herkend, worden deze trapsgewijs weerge-
geven onder het verkeersbord met de maxi-
maal toegestane snelheid.
De volgende soorten verkeersborden,
inclusief elektronische verkeersborden
en knipperende verkeersborden, wor-
den herkend.
Niet-officiële (niet aan het Verdrag van
Wenen voldoende) of recentelijk geïntrodu-
ceerde verkeersborden worden mogelijk niet
herkend.

Verkeersborden snelheidslimiet
Weergave op het
multi-informatiedisplay
Ondersteunde soorten
verkeersborden
Snelheidslimiet begint/zone
maximumsnelheid begint
Snelheidslimiet eindigt/zone
maximumsnelheid eindigt
pM_RAV4_OM_OM42D20E_(EE).book Page 359 Friday, August 7, 2020 1:15 PM

361
4
4-5. Gebruik van de ondersteunende systemen
Rijden
*1: Gelijktijdig met snelheidslimiet weergege-
ven
*2: Inhoud niet herkend.
*3: Als de richtingaanwijzers bij het wisselen van rijstrook niet worden bediend, wordt
het teken niet weergegeven.
In de volgende situaties waarschuwt
het RSA-systeem de bestuurder.
 Wanneer de rijsnelheid de drempel-
waarde voor de snelheidswaarschu-
wing van het weergegeven
verkeersbord met de maximaal toe-
gestane snelheid overschrijdt, wordt
het verkeersbord duidelijker zicht-
baar gemaakt en klinkt er een zoe-
mer.
 Als het RSA-systee m een verkeers-
bord voor verboden in te rijden her-
kent en signaleert dat de bestuurder
het inrijverbod negeert op basis van
de kaartinformatie van het navigatie-
systeem, knippert het verkeersbord
voor verboden in te rijden en klinkt er
een zoemer. (Auto's met navigatie-
systeem)
 Als wordt gesignaleerd dat uw auto
een ander voertuig inhaalt terwijl er
een verkeersbord voor een inhaal-
verbod wordt weergegeven op het
multi-informatiedisplay, gaat het ver-
keersbord knipperen en klinkt er een
zoemer.
Afhankelijk van de situatie wordt de
verkeerssituatie (rich ting en snelheid
van het verkeer en hoeveelheid ver-
keer) mogelijk niet goed gesignaleerd
en werkt de waarschuwingsfunctie
mogelijk niet goed.
■Instellen
→ Blz. 126
■Automatisch uitschakelen van weer-
gave verkeersborden RSA
In de volgende situaties worden een of meer
verkeersborden automatisch uitgeschakeld.
●Er wordt over een bepaalde afstand geen
verkeersbord herkend.
●De weg verandert als gevolg van een
afslag naar links of rechts, enz.
■Omstandigheden waaronder de functie
mogelijk niet goed werkt of niet goed
signaleert
In de volgende situaties werkt de RSA niet
normaal en worden verkeersborden mogelijk
niet herkend, worden onjuiste verkeersbor-
den weergegeven, enz. Dit duidt echter niet
op een storing.
●De camera voor is niet goed uitgelijnd
doordat de sensor, enz. is blootgesteld aan
hevige schokken.
●Er zit(ten) vuil, sneeuw, stickers, enz. op
de voorruit in de buurt van de camera voor.
●Onder barre weersomstandigheden, bij-
voorbeeld bij zware regenval, mist,
sneeuw of zandstormen
●Licht van een tegenligger, de zon, enz.
dringt de camera voor binnen.
●Het verkeersbord is vuil of vervaagd, staat
scheef of is krom.
●Het elektronische verkeersbord heeft wei-
nig contrast.
●Het verkeersbord gaat helemaal of gedeel-
telijk verscholen achter boombladeren, een
paal, o.i.d.
●Het verkeersbord is alleen korte tijd zicht-
baar voor de camera voor.
●De omgeving (bij afsl aan, rijstrookwisse-
ling, enz.) wordt onjuist beoordeeld.
●Wanneer een verkeersbord niet van toe-
passing is op de rijstrook waar op dat
moment op wordt gereden, maar dit bord
wel direct na een vertakking van de snel-
weg staat of bij een aangrenzende rijstrook
net voordat rijstroken samenkomen.
●Er zitten stickers op de achterzijde van de
voorligger.
Waarschuwingsfunctie
pM_RAV4_OM_OM42D20E_(EE).book Page 361 Friday, August 7, 2020 1:15 PM

3624-5. Gebruik van de ondersteunende systemen
●Er wordt een verkeersbord herkend dat lijkt
op een verkeersbord dat compatibel is met
het systeem.
●Mogelijk worden verkeersborden met de
snelheidslimiet voor parallelwegen gesig-
naleerd en weergegeven (wanneer deze in
het zicht van de camera voor staan) terwijl
de auto op de hoofdweg rijdt.
●Mogelijk worden verkeersborden met de
maximaal toegestane snelheid voor afsla-
gen van rotondes gesignaleerd en weerge-
geven (wanneer deze in het zicht van de
camera voor staan) terwijl de auto op de
rotonde rijdt.
●De voorzijde van de auto staat omhoog of
omlaag door de belading van de auto.
●De helderheid van het omgevingslicht is
niet voldoende of verandert plotseling.
●Wanneer een verkeersbord voor trucks,
enz. wordt herkend.
●Er wordt met de auto in een land gereden
waar het verkeer aan de andere kant rijdt.
●De kaartgegevens van het navigatiesys-
teem zijn niet meer up-to-date.
●Het navigatiesysteem werkt niet.
●De snelheidsinformatie die op het instru-
mentenpaneel wordt weergegeven ver-
schilt mogelijk van de informatie die wordt
weergegeven op het navigatiesysteem als
gevolg van de gebruikte kaartgegevens
van het navigatiesysteem.
■Weergave verkeersbord snelheidslimiet
Als het contact de laatste keer UIT werd
gezet terwijl er een verkeersbord met de
maximaal toegestane snelheid op het multi-
informatiedisplay werd weergegeven, wordt
datzelfde verkeersbord weer weergegeven
wanneer het contact AAN wordt gezet.
■Als “RSA Malfunction Visit Your Dea-
ler” (Storing in RSA. Ga naar uw dealer)
wordt weergegeven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. (Systemen met
mogelijkheden voor persoonlijke voorkeursin-
stellingen: → Blz. 126)
*: Indien aanwezig
■Weergave instrumentenpaneel
Multi-informatiedisplay
Ingestelde snelheid
Controlelampjes
Dynamic Radar Cruise
Control met volledig
snelheidsbereik
*
Wanneer de afstandsregelmodus
is ingeschakeld, accelereert,
decelereert en stopt de auto auto-
matisch overeenkomstig de ver-
anderingen in snelheid van de
voorligger, zelfs wanneer het gas-
pedaal niet wordt ingetrapt. In de
constante-snelheidsregelmodus
rijdt de auto met een constante
snelheid.
Gebruik de Dynamic Radar Cruise
Control met volledig snelheidsbe-
reik op autowegen en snelwegen.
 Afstandsregelmodus ( →Blz. 365)
 Constante-snelheidsregelmodus
(→ Blz. 369)
Systeemonderdelen
A
B
C
pM_RAV4_OM_OM42D20E_(EE).book Page 362 Friday, August 7, 2020 1:15 PM
