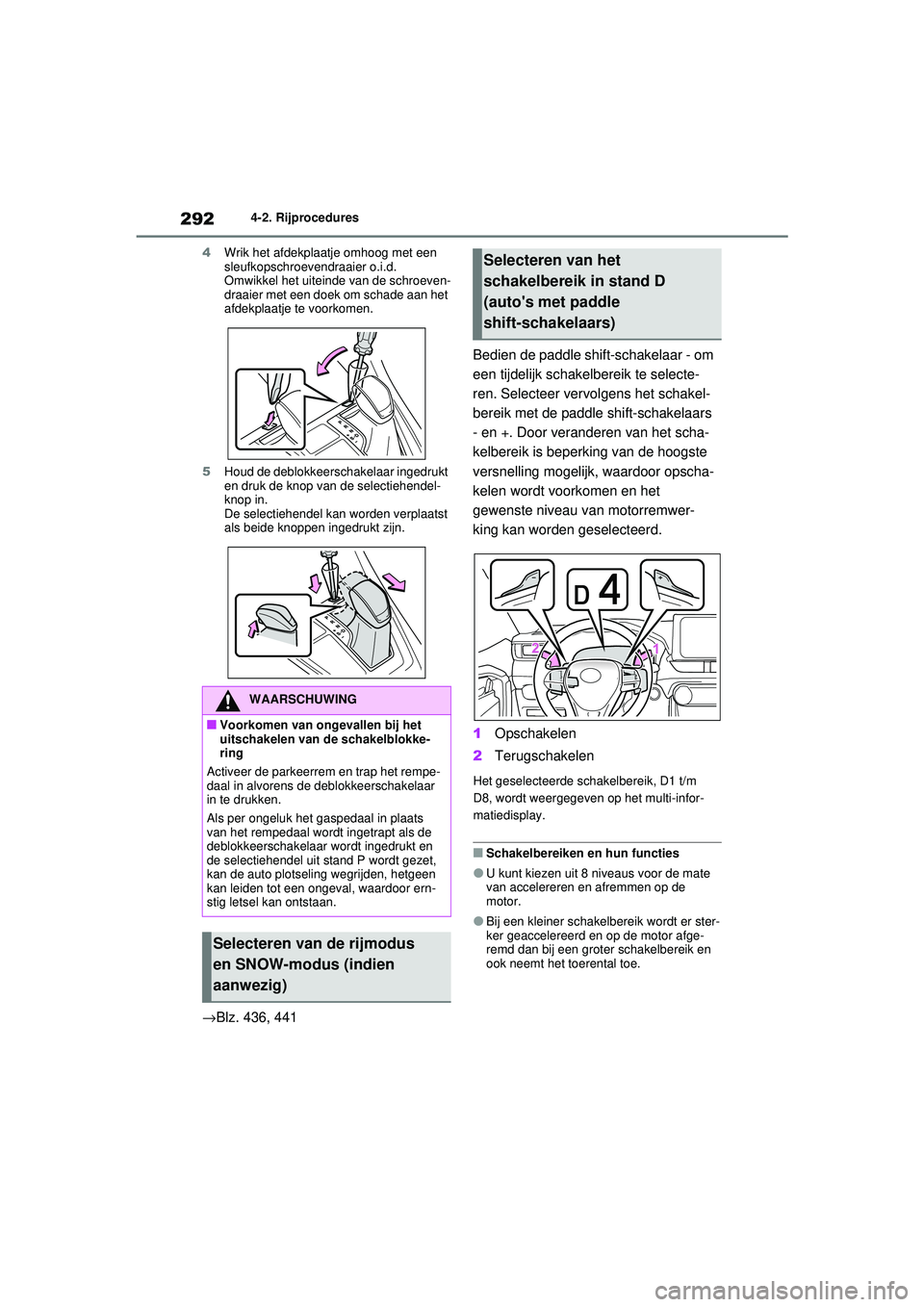

2924-2. Rijprocedures
4 Wrik het afdekplaatje omhoog met een
sleufkopschroevendraaier o.i.d.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade aan het
afdekplaatje te voorkomen.
5 Houd de deblokkeerschakelaar ingedrukt
en druk de knop van de selectiehendel-
knop in.
De selectiehendel kan worden verplaatst
als beide knoppen ingedrukt zijn.
→Blz. 436, 441 Bedien de paddle shift-schakelaar - om
een tijdelijk schakelbereik te selecte-
ren. Selecteer vervolgens het schakel-
bereik met de paddle shift-schakelaars
- en +. Door veranderen van het scha-
kelbereik is beperking van de hoogste
versnelling mogelijk, waardoor opscha-
kelen wordt voorkomen en het
gewenste niveau van motorremwer-
king kan worden geselecteerd.
1
Opschakelen
2 Terugschakelen
Het geselecteerde schakelbereik, D1 t/m
D8, wordt weergegeven op het multi-infor-
matiedisplay.
■Schakelbereiken en hun functies
●U kunt kiezen uit 8 niveaus voor de mate
van accelereren en afremmen op de
motor.
●Bij een kleiner schakelbereik wordt er ster-
ker geaccelereerd en op de motor afge-
remd dan bij een groter schakelbereik en
ook neemt het toerental toe.
WAARSCHUWING
■Voorkomen van ongevallen bij het
uitschakelen van de schakelblokke-
ring
Activeer de parkeerrem en trap het rempe-
daal in alvorens de deblokkeerschakelaar
in te drukken.
Als per ongeluk het gaspedaal in plaats
van het rempedaal wordt ingetrapt als de
deblokkeerschakelaar wordt ingedrukt en
de selectiehendel uit stand P wordt gezet,
kan de auto plotseling wegrijden, hetgeen
kan leiden tot een ongeval, waardoor ern-
stig letsel kan ontstaan.
Selecteren van de rijmodus
en SNOW-modus (indien
aanwezig)
Selecteren van het
schakelbereik in stand D
(auto's met paddle
shift-schakelaars)
pM_RAV4_OM_OM42D20E_(EE).book Page 292 Friday, August 7, 2020 1:15 PM

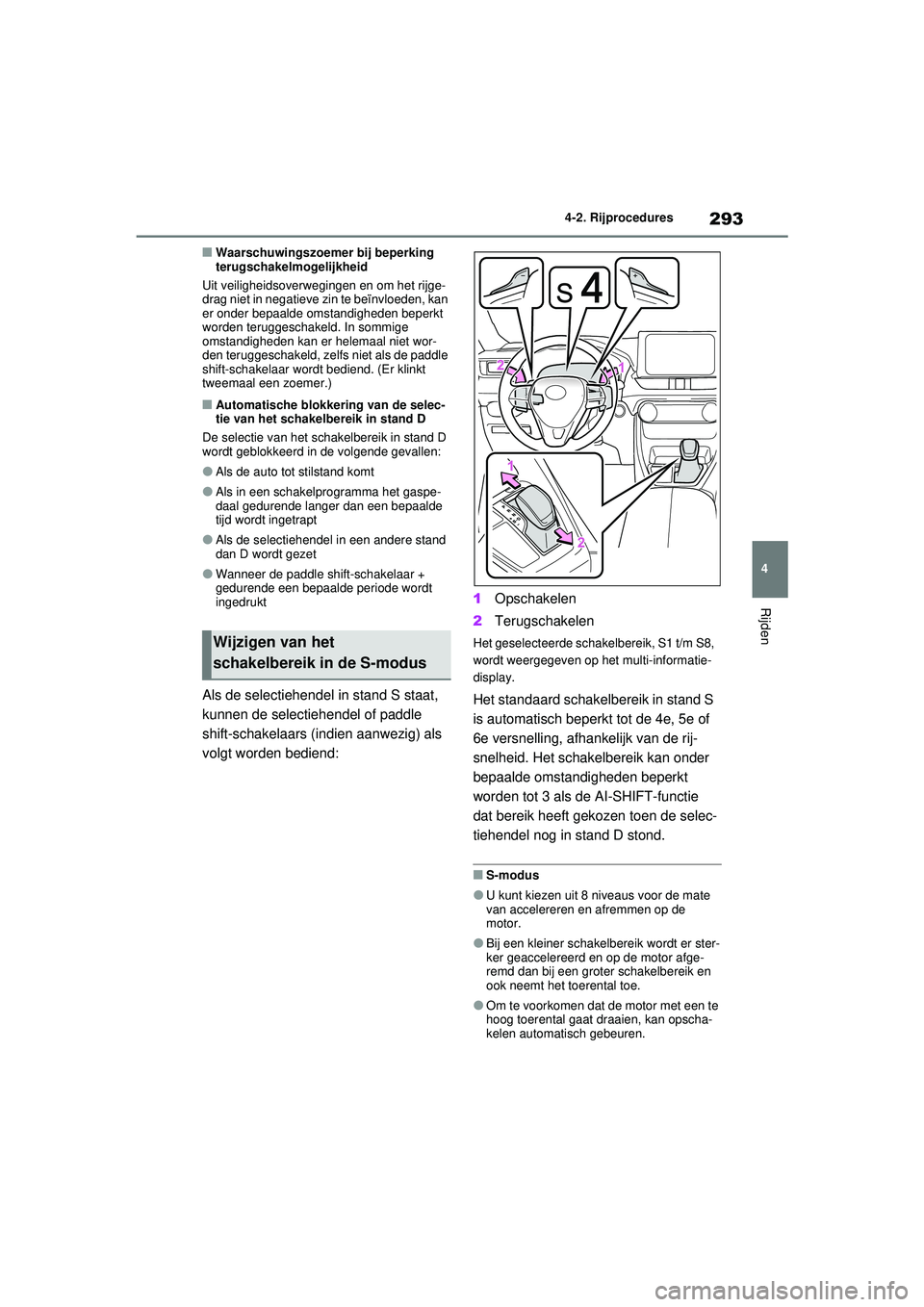

293
4
4-2. Rijprocedures
Rijden
■Waarschuwingszoemer bij beperking
terugschakelmogelijkheid
Uit veiligheidsoverwegingen en om het rijge-
drag niet in negatieve zin te beïnvloeden, kan
er onder bepaalde omstandigheden beperkt
worden teruggeschakeld. In sommige
omstandigheden kan er helemaal niet wor-
den teruggeschakeld, ze lfs niet als de paddle
shift-schakelaar wordt bediend. (Er klinkt
tweemaal een zoemer.)
■Automatische blokkering van de selec-
tie van het schakelbereik in stand D
De selectie van het schakelbereik in stand D
wordt geblokkeerd in de volgende gevallen:
●Als de auto tot stilstand komt
●Als in een schakelprogramma het gaspe-
daal gedurende langer dan een bepaalde
tijd wordt ingetrapt
●Als de selectiehendel in een andere stand
dan D wordt gezet
●Wanneer de paddle shift-schakelaar +
gedurende een bepaalde periode wordt
ingedrukt
Als de selectiehendel in stand S staat,
kunnen de selectiehendel of paddle
shift-schakelaars (indien aanwezig) als
volgt worden bediend: 1
Opschakelen
2 Terugschakelen
Het geselecteerde schakelbereik, S1 t/m S8,
wordt weergegeven op het multi-informatie-
display.
Het standaard schakelbereik in stand S
is automatisch beperkt tot de 4e, 5e of
6e versnelling, afhankelijk van de rij-
snelheid. Het schakelbereik kan onder
bepaalde omstandigheden beperkt
worden tot 3 als de AI-SHIFT-functie
dat bereik heeft gekozen toen de selec-
tiehendel nog in stand D stond.
■S-modus
●U kunt kiezen uit 8 niveaus voor de mate
van accelereren en afremmen op de
motor.
●Bij een kleiner schakelbereik wordt er ster-
ker geaccelereerd en op de motor afge-
remd dan bij een groter schakelbereik en
ook neemt het toerental toe.
●Om te voorkomen dat de motor met een te
hoog toerental gaat draaien, kan opscha-
kelen automatisch gebeuren.
Wijzigen van het
schakelbereik in de S-modus
pM_RAV4_OM_OM42D20E_(EE).book Page 293 Friday, August 7, 2020 1:15 PM

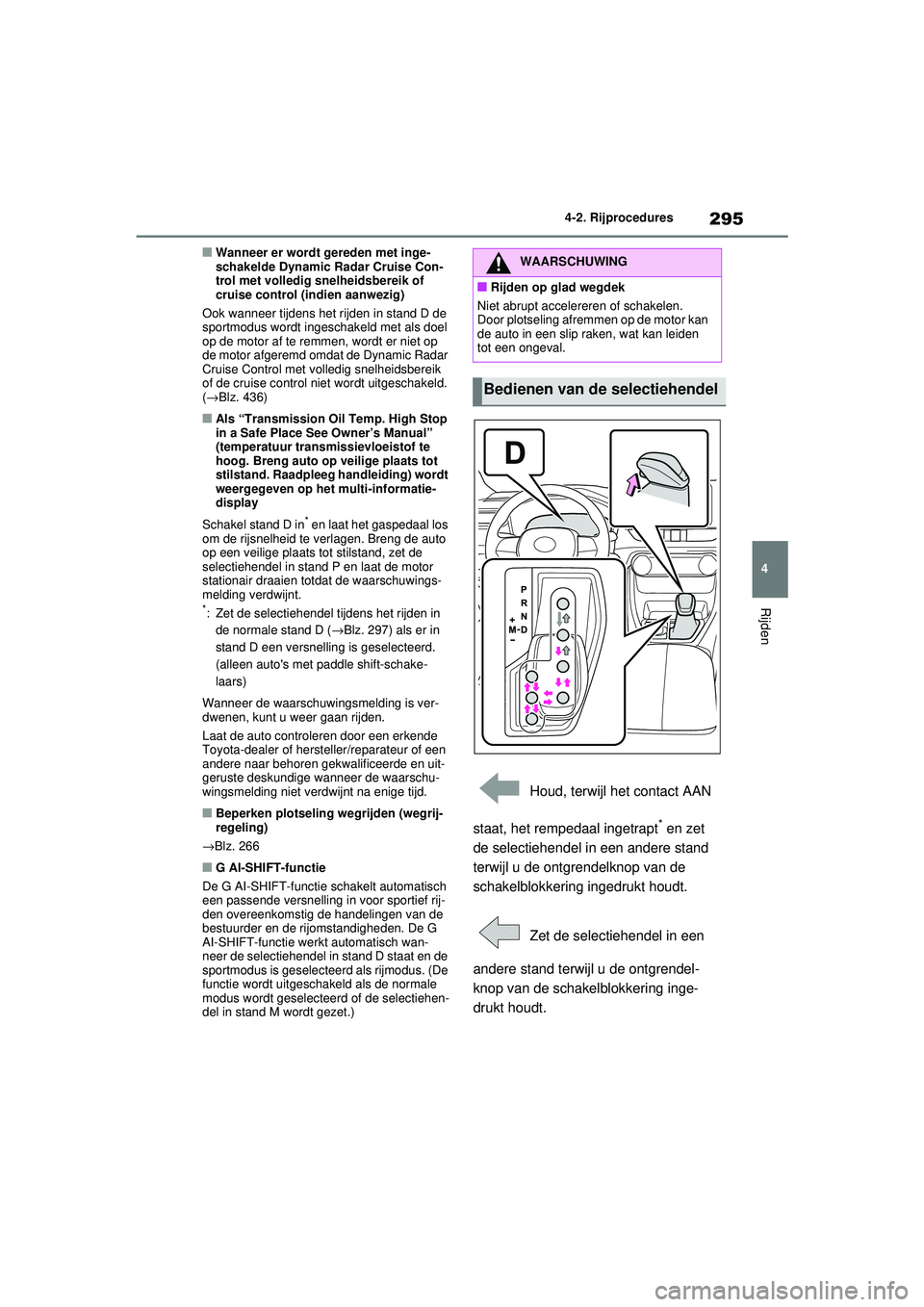

295
4
4-2. Rijprocedures
Rijden
■Wanneer er wordt gereden met inge-
schakelde Dynamic Radar Cruise Con-
trol met volledig snelheidsbereik of
cruise control (indien aanwezig)
Ook wanneer tijdens het rijden in stand D de
sportmodus wordt ingeschakeld met als doel
op de motor af te remmen, wordt er niet op
de motor afgeremd omdat de Dynamic Radar
Cruise Control met volledig snelheidsbereik
of de cruise control niet wordt uitgeschakeld.
( → Blz. 436)
■Als “Transmission Oil Temp. High Stop
in a Safe Place See Owner’s Manual”
(temperatuur transmissievloeistof te
hoog. Breng auto op veilige plaats tot
stilstand. Raadpleeg handleiding) wordt
weergegeven op het multi-informatie-
display
Schakel stand D in
* en laat het gaspedaal los
om de rijsnelheid te verlagen. Breng de auto
op een veilige plaats tot stilstand, zet de
selectiehendel in stand P en laat de motor
stationair draaien totdat de waarschuwings-
melding verdwijnt.
*: Zet de selectiehendel tijdens het rijden in
de normale stand D ( →Blz. 297) als er in
stand D een versnelling is geselecteerd.
(alleen auto's met paddle shift-schake-
laars)
Wanneer de waarschuwingsmelding is ver-
dwenen, kunt u weer gaan rijden.
Laat de auto controleren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige wanneer de waarschu-
wingsmelding niet verdwijnt na enige tijd.
■Beperken plotseling wegrijden (wegrij-
regeling)
→ Blz. 266
■G AI-SHIFT-functie
De G AI-SHIFT-functie schakelt automatisch
een passende versnelling in voor sportief rij-
den overeenkomstig de handelingen van de
bestuurder en de rijomstandigheden. De G
AI-SHIFT-functie werkt automatisch wan-
neer de selectiehendel in stand D staat en de
sportmodus is geselecteerd als rijmodus. (De
functie wordt uitgeschakeld als de normale
modus wordt geselecteerd of de selectiehen-
del in stand M wordt gezet.)
Houd, terwijl het contact AAN
staat, het rempedaal ingetrapt
* en zet
de selectiehendel in een andere stand
terwijl u de ontgrendelknop van de
schakelblokkering ingedrukt houdt.
Zet de selectiehendel in een
andere stand terwijl u de ontgrendel-
knop van de schakelblokkering inge-
drukt houdt.
WAARSCHUWING
■Rijden op glad wegdek
Niet abrupt accelereren of schakelen.
Door plotseling afremmen op de motor kan
de auto in een slip raken, wat kan leiden
tot een ongeval.
Bedienen van de selectiehendel
pM_RAV4_OM_OM42D20E_(EE).book Page 295 Friday, August 7, 2020 1:15 PM

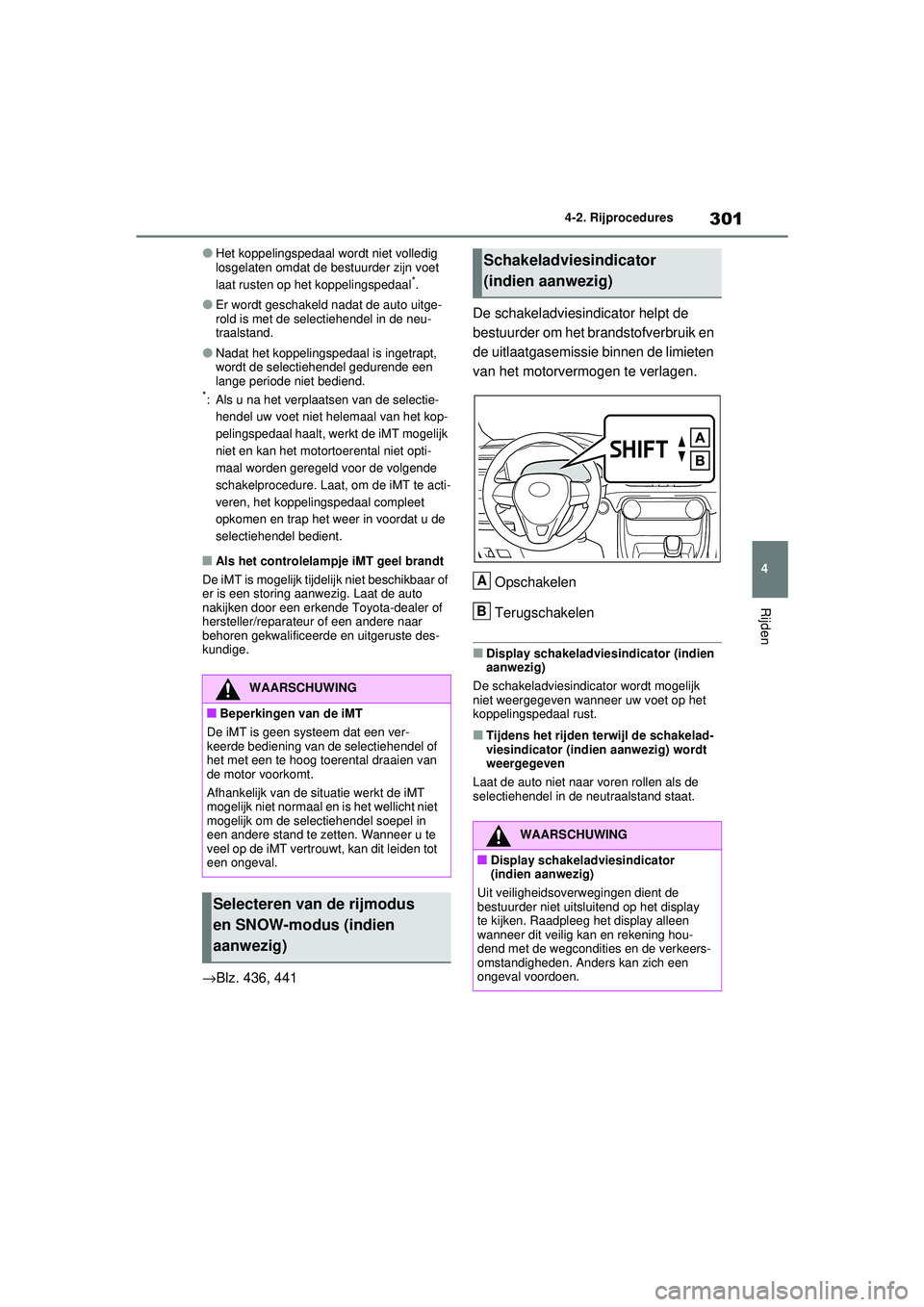

301
4
4-2. Rijprocedures
Rijden
●Het koppelingspedaal wordt niet volledig
losgelaten omdat de bestuurder zijn voet
laat rusten op het koppelingspedaal
*.
●Er wordt geschakeld nadat de auto uitge-
rold is met de selectiehendel in de neu-
traalstand.
●Nadat het koppelingspedaal is ingetrapt,
wordt de selectiehendel gedurende een
lange periode niet bediend.
*: Als u na het verplaatsen van de selectie-
hendel uw voet niet helemaal van het kop-
pelingspedaal haalt, werkt de iMT mogelijk
niet en kan het motortoerental niet opti-
maal worden geregeld voor de volgende
schakelprocedure. Laat, om de iMT te acti-
veren, het koppelingspedaal compleet
opkomen en trap het weer in voordat u de
selectiehendel bedient.
■Als het controlelampje iMT geel brandt
De iMT is mogelijk tijdel ijk niet beschikbaar of
er is een storing aanwezig. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
→Blz. 436, 441 De schakeladviesindicator helpt de
bestuurder om het brandstofverbruik en
de uitlaatgasemissie binnen de limieten
van het motorvermogen te verlagen.
Opschakelen
Terugschakelen
■Display schakeladviesindicator (indien
aanwezig)
De schakeladviesindica tor wordt mogelijk
niet weergegeven wanneer uw voet op het
koppelingspedaal rust.
■Tijdens het rijden terwijl de schakelad-
viesindicator (indien aanwezig) wordt
weergegeven
Laat de auto niet naar voren rollen als de
selectiehendel in de neutraalstand staat.
WAARSCHUWING
■Beperkingen van de iMT
De iMT is geen systeem dat een ver-
keerde bediening van de selectiehendel of
het met een te hoog toerental draaien van
de motor voorkomt.
Afhankelijk van de situatie werkt de iMT
mogelijk niet normaal en is het wellicht niet
mogelijk om de selectiehendel soepel in
een andere stand te zetten. Wanneer u te
veel op de iMT vertrouwt, kan dit leiden tot
een ongeval.
Selecteren van de rijmodus
en SNOW-modus (indien
aanwezig)
Schakeladviesindicator
(indien aanwezig)
WAARSCHUWING
■Display schakeladviesindicator
(indien aanwezig)
Uit veiligheidsoverwegingen dient de
bestuurder niet uitsluitend op het display
te kijken. Raadpleeg het display alleen
wanneer dit veilig kan en rekening hou-
dend met de wegcondities en de verkeers-
omstandigheden. Anders kan zich een
ongeval voordoen.
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 301 Friday, August 7, 2020 1:15 PM

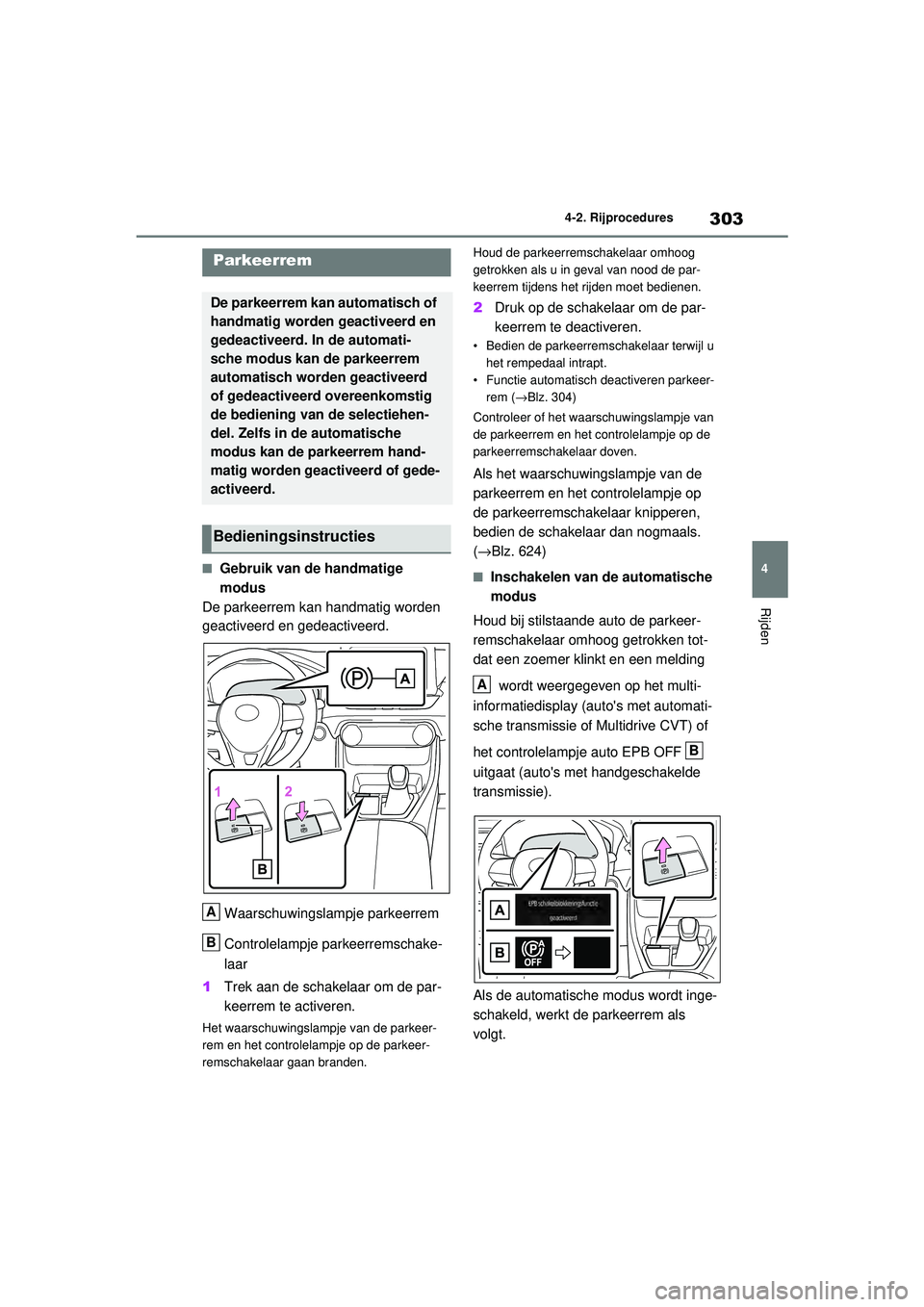

303
4
4-2. Rijprocedures
Rijden
■Gebruik van de handmatige
modus
De parkeerrem kan handmatig worden
geactiveerd en gedeactiveerd.
Waarschuwingslampje parkeerrem
Controlelampje parkeerremschake-
laar
1 Trek aan de schakelaar om de par-
keerrem te activeren.
Het waarschuwingslampje van de parkeer-
rem en het controlelampje op de parkeer-
remschakelaar gaan branden. Houd de parkeerremschakelaar omhoog
getrokken als u in geval van nood de par-
keerrem tijdens het rijden moet bedienen.
2
Druk op de schakelaar om de par-
keerrem te deactiveren.
• Bedien de parkeerrems chakelaar terwijl u
het rempedaal intrapt.
• Functie automatisch deactiveren parkeer-
rem ( →Blz. 304)
Controleer of het waarschuwingslampje van
de parkeerrem en het controlelampje op de
parkeerremschakelaar doven.
Als het waarschuwingslampje van de
parkeerrem en het controlelampje op
de parkeerremschakelaar knipperen,
bedien de schakelaar dan nogmaals.
(→Blz. 624)
■Inschakelen van de automatische
modus
Houd bij stilstaande auto de parkeer-
remschakelaar omhoog getrokken tot-
dat een zoemer klinkt en een melding
wordt weergegeven op het multi-
informatiedisplay (auto's met automati-
sche transmissie of Multidrive CVT) of
het controlelampje auto EPB OFF
uitgaat (auto's met handgeschakelde
transmissie).
Als de automatische modus wordt inge-
schakeld, werkt de parkeerrem als
volgt.
Parkeerrem
De parkeerrem kan automatisch of
handmatig worden geactiveerd en
gedeactiveerd. In de automati-
sche modus kan de parkeerrem
automatisch worden geactiveerd
of gedeactiveerd overeenkomstig
de bediening van de selectiehen-
del. Zelfs in de automatische
modus kan de parkeerrem hand-
matig worden geactiveerd of gede-
activeerd.
Bedieningsinstructies
A
B
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 303 Friday, August 7, 2020 1:15 PM

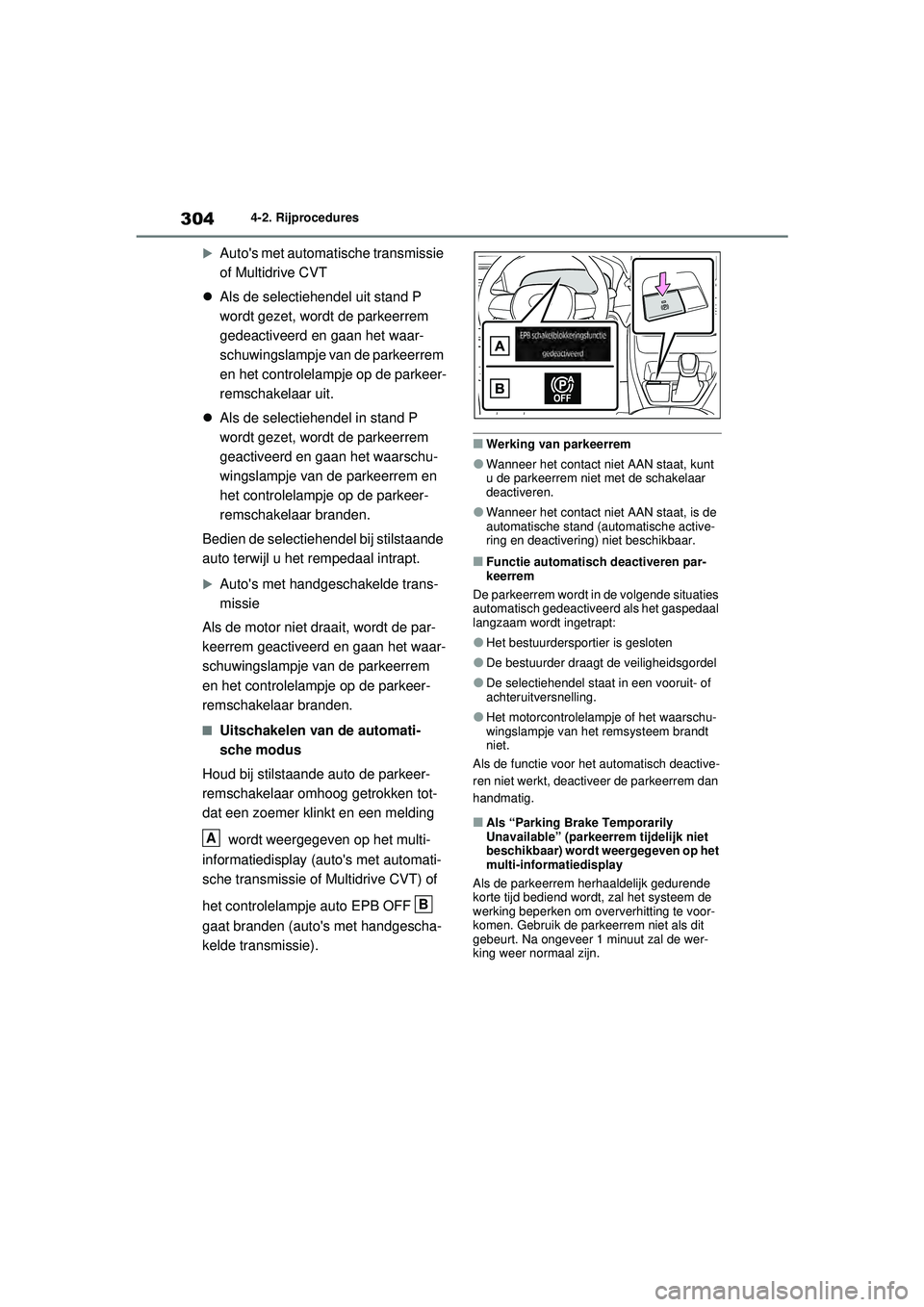

3044-2. Rijprocedures

Auto's met automatische transmissie
of Multidrive CVT
 Als de selectiehendel uit stand P
wordt gezet, wo rdt de parkeerrem
gedeactiveerd en gaan het waar-
schuwingslampje van de parkeerrem
en het controlelampje op de parkeer-
remschakelaar uit.
 Als de selectiehendel in stand P
wordt gezet, wo rdt de parkeerrem
geactiveerd en gaan het waarschu-
wingslampje van de parkeerrem en
het controlelampje op de parkeer-
remschakelaar branden.
Bedien de selectiehendel bij stilstaande
auto terwijl u het rempedaal intrapt.
Auto's met handgeschakelde trans-
missie
Als de motor niet draait, wordt de par-
keerrem geactiveerd en gaan het waar-
schuwingslampje van de parkeerrem
en het controlelampje op de parkeer-
remschakelaar branden.
■Uitschakelen van de automati-
sche modus
Houd bij stilstaande auto de parkeer-
remschakelaar omhoog getrokken tot-
dat een zoemer klinkt en een melding
wordt weergegeven op het multi-
informatiedisplay (auto's met automati-
sche transmissie of Mu ltidrive CVT) of
het controlelampje auto EPB OFF
gaat branden (auto's met handgescha-
kelde transmissie).
■Werking van parkeerrem
●Wanneer het contact niet AAN staat, kunt
u de parkeerrem niet met de schakelaar
deactiveren.
●Wanneer het contact niet AAN staat, is de
automatische stand (automatische active-
ring en deactivering) niet beschikbaar.
■Functie automatisch deactiveren par-
keerrem
De parkeerrem wordt in de volgende situaties
automatisch gedeactiveerd als het gaspedaal
langzaam wordt ingetrapt:
●Het bestuurdersportier is gesloten
●De bestuurder draagt de veiligheidsgordel
●De selectiehendel staat in een vooruit- of
achteruitversnelling.
●Het motorcontrolelampje of het waarschu-
wingslampje van het remsysteem brandt
niet.
Als de functie voor het automatisch deactive-
ren niet werkt, deactiveer de parkeerrem dan
handmatig.
■Als “Parking Brake Temporarily
Unavailable” (parkeerrem tijdelijk niet
beschikbaar) wordt weergegeven op het
multi-informatiedisplay
Als de parkeerrem herhaaldelijk gedurende
korte tijd bediend wordt, zal het systeem de
werking beperken om oververhitting te voor-
komen. Gebruik de parkeerrem niet als dit
gebeurt. Na ongeveer 1 minuut zal de wer-
king weer normaal zijn.
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 304 Friday, August 7, 2020 1:15 PM

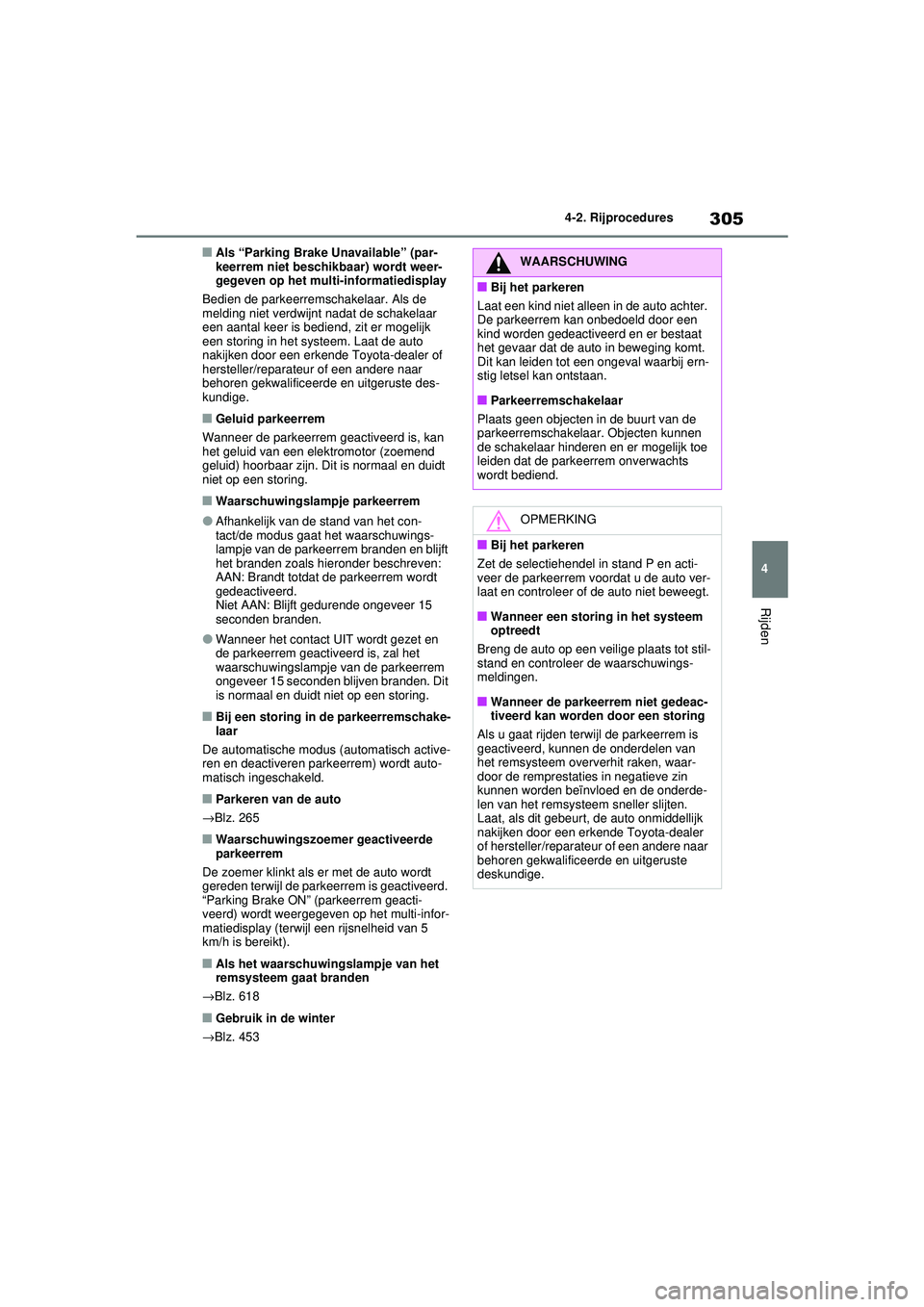

305
4
4-2. Rijprocedures
Rijden
■Als “Parking Brake Unavailable” (par-
keerrem niet beschikbaar) wordt weer-
gegeven op het multi-informatiedisplay
Bedien de parkeerremschakelaar. Als de
melding niet verdwijnt nadat de schakelaar
een aantal keer is be diend, zit er mogelijk
een storing in het systeem. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Geluid parkeerrem
Wanneer de parkeerrem geactiveerd is, kan
het geluid van een elektromotor (zoemend
geluid) hoorbaar zijn. Dit is normaal en duidt
niet op een storing.
■Waarschuwingslampje parkeerrem
●Afhankelijk van de stand van het con-
tact/de modus gaat het waarschuwings-
lampje van de parkeerrem branden en blijft
het branden zoals hieronder beschreven:
AAN: Brandt totdat de parkeerrem wordt
gedeactiveerd.
Niet AAN: Blijft gedurende ongeveer 15
seconden branden.
●Wanneer het contact UIT wordt gezet en
de parkeerrem geactiveerd is, zal het
waarschuwingslampje van de parkeerrem
ongeveer 15 seconden blijven branden. Dit
is normaal en duidt niet op een storing.
■Bij een storing in de parkeerremschake-
laar
De automatische modus (automatisch active-
ren en deactiveren parkeerrem) wordt auto-
matisch ingeschakeld.
■Parkeren van de auto
→ Blz. 265
■Waarschuwingszoemer geactiveerde
parkeerrem
De zoemer klinkt als er met de auto wordt
gereden terwijl de parkeerrem is geactiveerd.
“Parking Brake ON” (parkeerrem geacti-
veerd) wordt weergegeven op het multi-infor-
matiedisplay (terwijl een rijsnelheid van 5
km/h is bereikt).
■Als het waarschuwingslampje van het
remsysteem gaat branden
→ Blz. 618
■Gebruik in de winter
→ Blz. 453
WAARSCHUWING
■Bij het parkeren
Laat een kind niet alleen in de auto achter.
De parkeerrem kan onbedoeld door een
kind worden gedeactiveerd en er bestaat
het gevaar dat de auto in beweging komt.
Dit kan leiden tot een ongeval waarbij ern-
stig letsel kan ontstaan.
■Parkeerremschakelaar
Plaats geen objecten in de buurt van de
parkeerremschakelaar. Objecten kunnen
de schakelaar hinderen en er mogelijk toe
leiden dat de parkeerrem onverwachts
wordt bediend.
OPMERKING
■Bij het parkeren
Zet de selectiehendel in stand P en acti-
veer de parkeerrem voordat u de auto ver-
laat en controleer of de auto niet beweegt.
■Wanneer een storing in het systeem
optreedt
Breng de auto op een veilige plaats tot stil-
stand en controleer de waarschuwings-
meldingen.
■Wanneer de parkeerrem niet gedeac-
tiveerd kan worden door een storing
Als u gaat rijden terwijl de parkeerrem is
geactiveerd, kunnen de onderdelen van
het remsysteem oververhit raken, waar-
door de remprestaties in negatieve zin
kunnen worden beïnvloed en de onderde-
len van het remsysteem sneller slijten.
Laat, als dit gebeurt, de auto onmiddellijk
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42D20E_(EE).book Page 305 Friday, August 7, 2020 1:15 PM

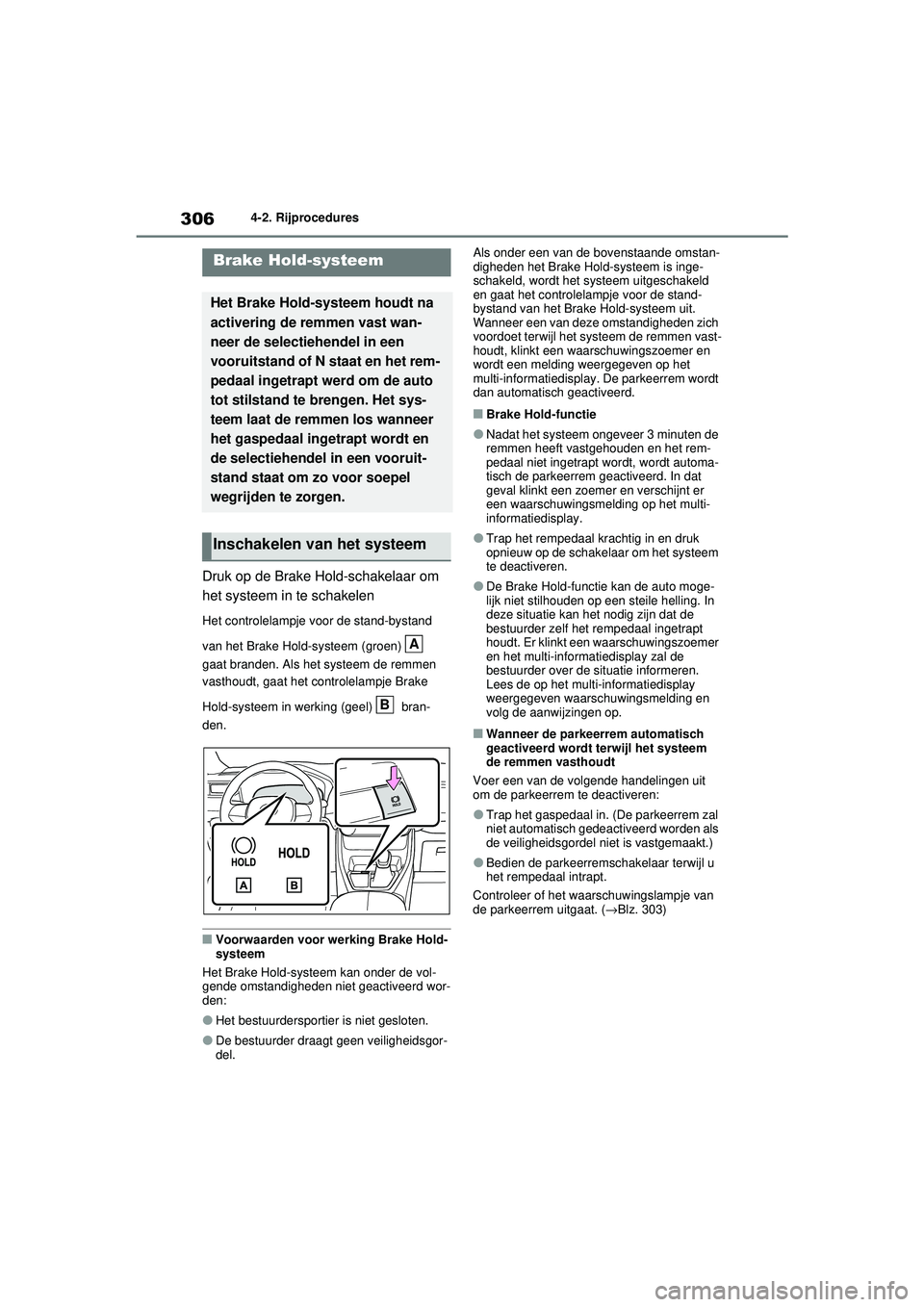

3064-2. Rijprocedures
Druk op de Brake Hold-schakelaar om
het systeem in te schakelen
Het controlelampje voor de stand-bystand
van het Brake Hold-systeem (groen)
gaat branden. Als het systeem de remmen
vasthoudt, gaat het controlelampje Brake
Hold-systeem in werking (geel) bran-
den.
■Voorwaarden voor werking Brake Hold-
systeem
Het Brake Hold-systeem kan onder de vol-
gende omstandigheden niet geactiveerd wor-
den:
●Het bestuurdersportier is niet gesloten.
●De bestuurder draagt geen veiligheidsgor-
del. Als onder een van de bovenstaande omstan-
digheden het Brake Hold-systeem is inge-
schakeld, wordt het systeem uitgeschakeld
en gaat het controlelampje voor de stand-
bystand van het Brake Hold-systeem uit.
Wanneer een van deze omstandigheden zich
voordoet terwijl het systeem de remmen vast-
houdt, klinkt een waarschuwingszoemer en
wordt een melding weergegeven op het
multi-informatiedisplay. De parkeerrem wordt
dan automatisch geactiveerd.
■Brake Hold-functie
●Nadat het systeem ongeveer 3 minuten de
remmen heeft vastgehouden en het rem-
pedaal niet ingetrapt wordt, wordt automa-
tisch de parkeerrem geactiveerd. In dat
geval klinkt een zoemer en verschijnt er
een waarschuwingsmelding op het multi-
informatiedisplay.
●Trap het rempedaal krachtig in en druk
opnieuw op de schakelaar om het systeem
te deactiveren.
●De Brake Hold-functie kan de auto moge-
lijk niet stilhouden op een steile helling. In
deze situatie kan het nodig zijn dat de
bestuurder zelf het rempedaal ingetrapt
houdt. Er klinkt een waarschuwingszoemer
en het multi-informatiedisplay zal de
bestuurder over de situatie informeren.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding en
volg de aanwijzingen op.
■Wanneer de parkeerrem automatisch
geactiveerd wordt terwijl het systeem
de remmen vasthoudt
Voer een van de volgende handelingen uit
om de parkeerrem te deactiveren:
●Trap het gaspedaal in. (De parkeerrem zal
niet automatisch gedeactiveerd worden als
de veiligheidsgordel niet is vastgemaakt.)
●Bedien de parkeerremschakelaar terwijl u
het rempedaal intrapt.
Controleer of het waarschuwingslampje van
de parkeerrem uitgaat. ( →Blz. 303)
Brake Hold-systeem
Het Brake Hold-systeem houdt na
activering de remmen vast wan-
neer de selectiehendel in een
vooruitstand of N staat en het rem-
pedaal ingetrapt werd om de auto
tot stilstand te brengen. Het sys-
teem laat de remmen los wanneer
het gaspedaal ingetrapt wordt en
de selectiehendel in een vooruit-
stand staat om zo voor soepel
wegrijden te zorgen.
Inschakelen van het systeem
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 306 Friday, August 7, 2020 1:15 PM
