2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■ Instellingen
 “Language” (taal)
Hiermee kunt u de taal op het multi-informa-
tiedisplay wijzigen.
“Units” (eenheden)
Hiermee kunnen de weergegeven meeteen-
heden worden gewijzigd.
“Meter Type” (type meter) (7 inch
display)
Hiermee kunt u de weergave van de snel-
heidsmeter wijzigen.
 (ECO-controlelampje)
(indien aanwezig) ( →Blz. 124)
Hiermee kunt u het ECO-controlelampje in-
en uitschakelen.
 (Instellingen weergave rij-infor-
matie)
Hiermee kunt u de weergave van het brand-
stofverbruik wijzigen ( →Blz. 123).
 (Audio-instellingen) (indien aan-
wezig)
Hiermee kunt u het scherm in- of uit-
schakelen.
 (Instellingen weergave voertui-
ginformatie)
• “Display Contents” (informatie op display)
Hiermee kunt u de weergave van het AWD-
systeem in- of uitschakelen ( →Blz. 125).
(AWD-uitvoeringen)
• “Drive Info Type” (rij-informatietype)
Hiermee kunt u de weergave van het rij-
informatietype wijzigen tussen de rit en het
totaal. ( →Blz. 125).
• “Drive Info Items” (r ij-informatie-items)
Hiermee kunt u de items instellen op het
bovenste en onderste deel van het rij-infor-
matiescherm. Hierbij kunt u kiezen uit drie
items: gemiddelde rijsnelheid, afstand en
totale tijd.
 “Pop-Up Display” (pop-updisplay)
(indien aanwezig)
Hiermee kunt u de volgende pop-updisplays
in- of uitschakelen. Deze displays kunnen in
bepaalde situaties verschijnen.
• Display van de kruispuntenbegeleiding
van het aan het navigatiesysteem gekop-
pelde systeem (indien aanwezig)
• Display van binnenkomende oproepen van het handsfree-systeem (indien aan-
wezig)
• Bediening audio (indien aanwezig)
• Bediening volume (indien aanwezig)
• Spraakbediening (indien aanwezig)
• Duur Stop & Start-systeem (indien aanwe- zig)
• Status Stop & Start-systeem (indien aan- wezig)
 “MID OFF” (MID uit)
Er wordt een leeg scherm weergegeven
“Default Settings” (standaardinstel-
lingen)
Hiermee kunnen de instellingen van de
weergave van het instrumentenpaneel wor-
den gereset.
■Onderbreking van de weergave van de
instellingen
●In de volgende situaties wordt de bedie-
ning van het instellingendisplay tijdelijk uit-
geschakeld.
• Wanneer er een waarschuwingsmelding op het multi-informatiedisplay verschijnt.
• Wanneer de auto begint te rijden
●Instellingen voor functies waarmee de auto
niet is uitgerust, worden niet weergegeven.
●Als een functie is uitgeschakeld, kunnen
de instellingen voor de desbetreffende
functie niet worden geselecteerd.
pM_RAV4_OM_OM42D20E_(EE).book Page 129 Friday, August 7, 2020 1:15 PM

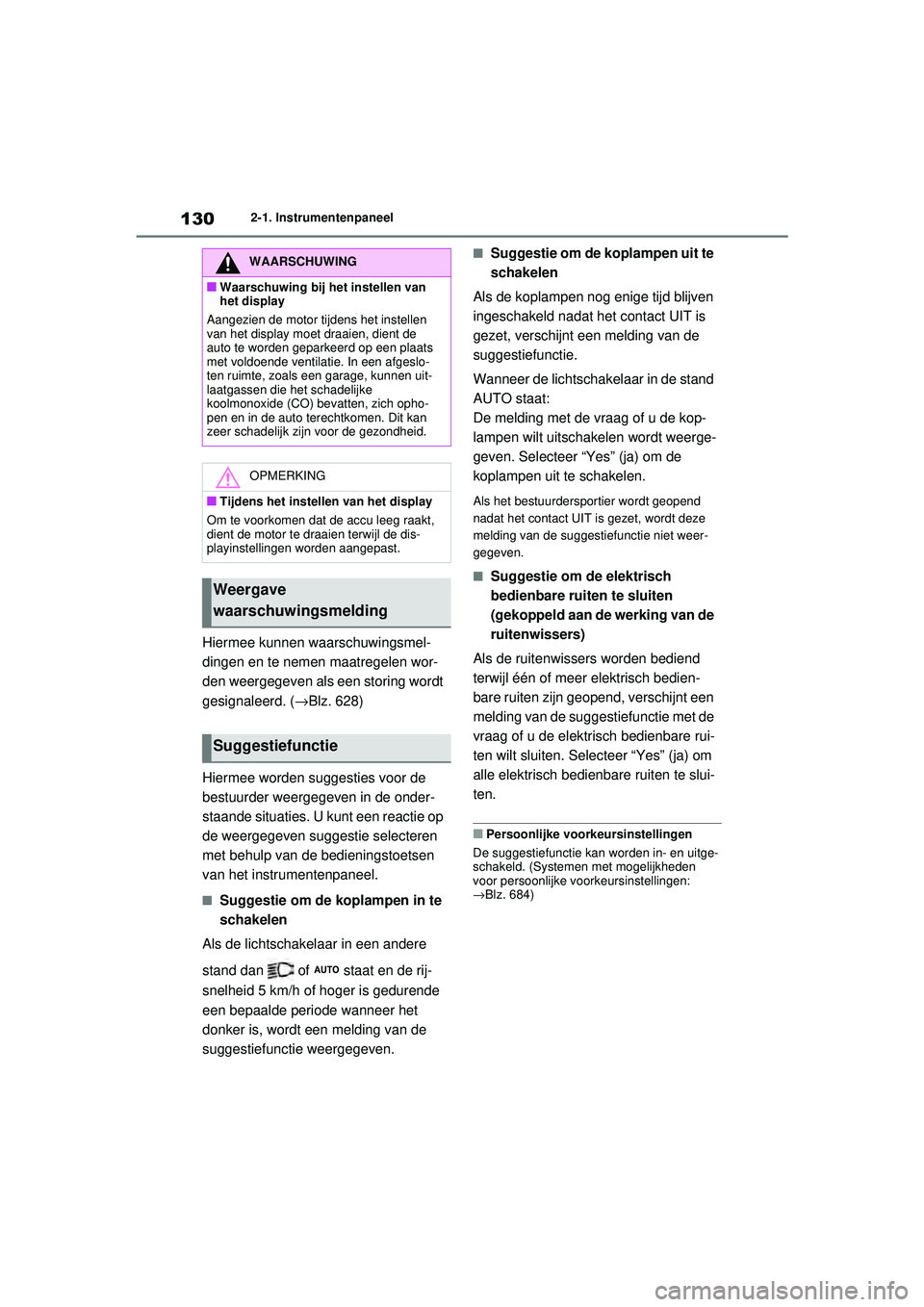

1302-1. Instrumentenpaneel
Hiermee kunnen waarschuwingsmel-
dingen en te nemen maatregelen wor-
den weergegeven als een storing wordt
gesignaleerd. (→Blz. 628)
Hiermee worden suggesties voor de
bestuurder weergegeven in de onder-
staande situaties. U kunt een reactie op
de weergegeven suggestie selecteren
met behulp van de bedieningstoetsen
van het instrumentenpaneel.
■Suggestie om de koplampen in te
schakelen
Als de lichtschakelaar in een andere
stand dan of staat en de rij-
snelheid 5 km/h of hoger is gedurende
een bepaalde periode wanneer het
donker is, wordt een melding van de
suggestiefunctie weergegeven.
■Suggestie om de koplampen uit te
schakelen
Als de koplampen nog enige tijd blijven
ingeschakeld nadat het contact UIT is
gezet, verschijnt een melding van de
suggestiefunctie.
Wanneer de lichtschakelaar in de stand
AUTO staat:
De melding met de vraag of u de kop-
lampen wilt uitschakelen wordt weerge-
geven. Selecteer “Yes” (ja) om de
koplampen uit te schakelen.
Als het bestuurdersportier wordt geopend
nadat het contact UIT is gezet, wordt deze
melding van de suggestiefunctie niet weer-
gegeven.
■Suggestie om de elektrisch
bedienbare ruiten te sluiten
(gekoppeld aan de werking van de
ruitenwissers)
Als de ruitenwissers worden bediend
terwijl één of meer elektrisch bedien-
bare ruiten zijn geopend, verschijnt een
melding van de suggestiefunctie met de
vraag of u de elektrisch bedienbare rui-
ten wilt sluiten. Selecteer “Yes” (ja) om
alle elektrisch bedienbare ruiten te slui-
ten.
■Persoonlijke voorkeursinstellingen
De suggestiefunctie kan worden in- en uitge-
schakeld. (Systemen met mogelijkheden
voor persoonlijke voorkeursinstellingen:
→ Blz. 684)
WAARSCHUWING
■Waarschuwing bij het instellen van
het display
Aangezien de motor tijdens het instellen
van het display moet draaien, dient de
auto te worden geparkeerd op een plaats
met voldoende ventilatie. In een afgeslo-
ten ruimte, zoals een garage, kunnen uit-
laatgassen die het schadelijke
koolmonoxide (CO) bevatten, zich opho-
pen en in de auto terechtkomen. Dit kan
zeer schadelijk zijn voor de gezondheid.
OPMERKING
■Tijdens het instellen van het display
Om te voorkomen dat de accu leeg raakt,
dient de motor te draaien terwijl de dis-
playinstellingen worden aangepast.
Weergave
waarschuwingsmelding
Suggestiefunctie
pM_RAV4_OM_OM42D20E_(EE).book Page 130 Friday, August 7, 2020 1:15 PM

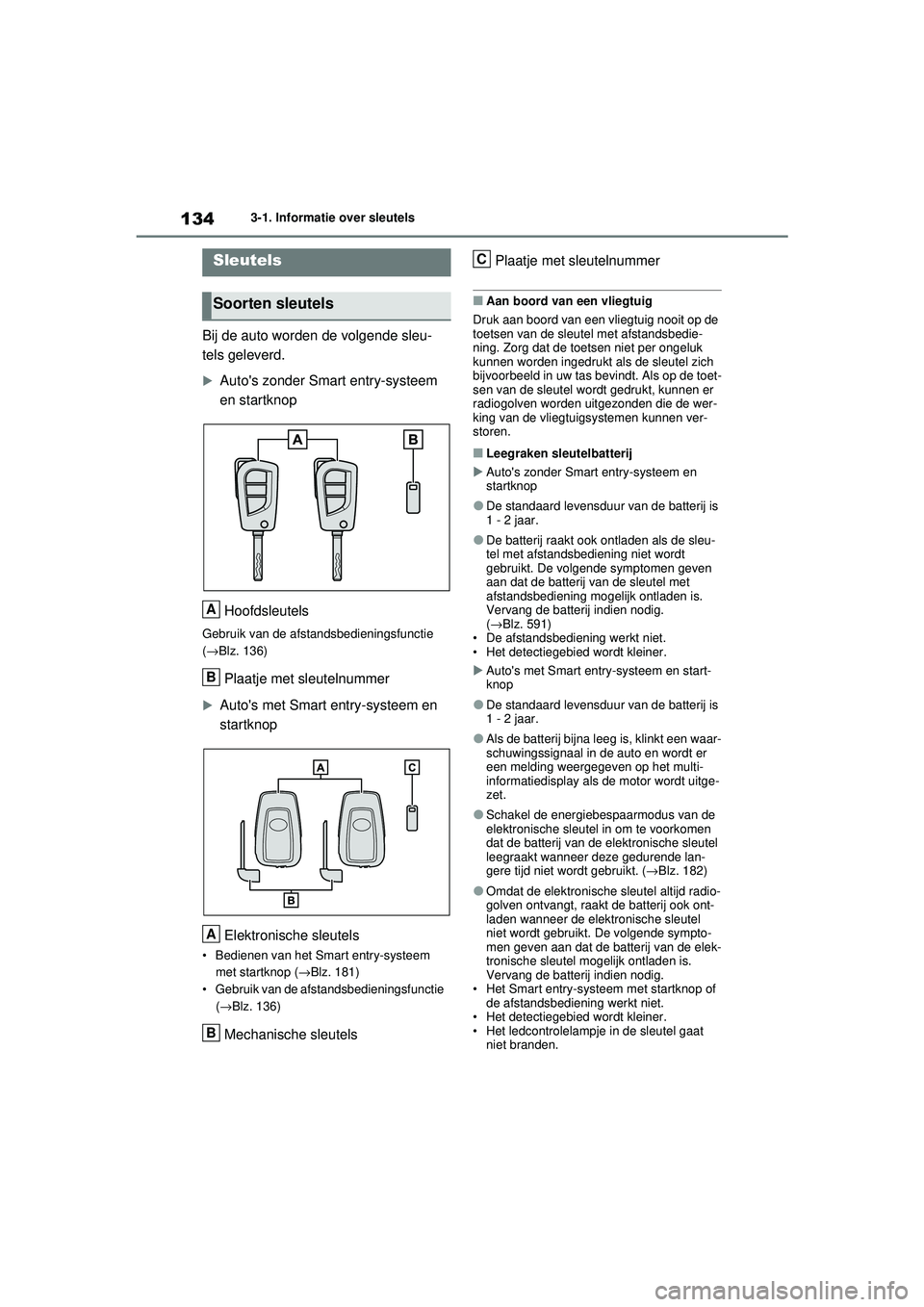

1343-1. Informatie over sleutels
3-1.Informatie over sleutels
Bij de auto worden de volgende sleu-
tels geleverd.
Auto's zonder Smart entry-systeem
en startknopHoofdsleutels
Gebruik van de afstandsbedieningsfunctie
( → Blz. 136)
Plaatje met sleutelnummer
Auto's met Smart entry-systeem en
startknop
Elektronische sleutels
• Bedienen van het Smart entry-systeem met startknop ( →Blz. 181)
• Gebruik van de afstandsbedieningsfunctie (→ Blz. 136)
Mechanische sleutels Plaatje met sl
eutelnummer
■Aan boord van een vliegtuig
Druk aan boord van een vliegtuig nooit op de
toetsen van de sleutel met afstandsbedie-
ning. Zorg dat de toetsen niet per ongeluk
kunnen worden ingedrukt als de sleutel zich
bijvoorbeeld in uw tas bevindt. Als op de toet-
sen van de sleutel wordt gedrukt, kunnen er
radiogolven worden uitgezonden die de wer-
king van de vliegtuigsystemen kunnen ver-
storen.
■Leegraken sleutelbatterij
 Auto's zonder Smart entry-systeem en
startknop
●De standaard levensduur van de batterij is
1 - 2 jaar.
●De batterij raakt ook ontladen als de sleu-
tel met afstandsbediening niet wordt
gebruikt. De volgende symptomen geven
aan dat de batterij van de sleutel met
afstandsbediening mogelijk ontladen is.
Vervang de batterij indien nodig.
(→ Blz. 591)
• De afstandsbediening werkt niet.
• Het detectiegebied wordt kleiner.
 Auto's met Smart entry-systeem en start-
knop
●De standaard levensduur van de batterij is
1 - 2 jaar.
●Als de batterij bijna leeg is, klinkt een waar-
schuwingssignaal in de auto en wordt er
een melding weergegeven op het multi-
informatiedisplay als de motor wordt uitge-
zet.
●Schakel de energiebespaarmodus van de
elektronische sleutel in om te voorkomen
dat de batterij van de elektronische sleutel
leegraakt wanneer deze gedurende lan-
gere tijd niet wordt gebruikt. ( →Blz. 182)
●Omdat de elektronische sl eutel altijd radio-
golven ontvangt, raakt de batterij ook ont-
laden wanneer de elektronische sleutel
niet wordt gebruikt. De volgende sympto-
men geven aan dat de batterij van de elek-
tronische sleutel mogelijk ontladen is.
Vervang de batterij indien nodig.
• Het Smart entry-systeem met startknop of de afstandsbediening werkt niet.
• Het detectiegebied wordt kleiner.
• Het ledcontrolelampje in de sleutel gaat niet branden.
Sleutels
Soorten sleutels
A
B
A
B
C
pM_RAV4_OM_OM42D20E_(EE).book Page 134 Friday, August 7, 2020 1:15 PM

135
3
3-1. Informatie over sleutels
Voordat u gaat rijden
U kunt zelf de batterij vervangen (
→Blz. 591).
Aangezien echter de elektronische sleutel
beschadigd zou kunnen raken, raden wij u
aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Houd, om de levensduur van de batterij
niet nodeloos te bekorten, de elektronische
sleutel op een afstand van minimaal 1 m
van de volgende elektrische apparaten
met een magnetisch veld:
• Televisietoestellen
• Computers
• Mobiele telefoons, draadloze telefoons en batterijladers
• Tafellampen
• Inductiekookplaten
■Als er een melding met betrekking tot
de status van de elektronische sleutel
of de stand van het contact, enz. wordt
weergegeven (auto's met Smart entry-
systeem en startknop)
Om te voorkomen dat de elektronische sleu-
tel in de auto wordt opgesloten, de auto wordt
achtergelaten terwijl u de elektronische sleu-
tel bij u hebt en het contact niet UIT is gezet,
andere inzittenden per ongeluk de sleutel
mee naar buiten nemen, enz. wordt op het
multi-informatiedisplay mogelijk een melding
weergegeven die de gebruiker vraagt de sta-
tus van de elektronische sleutel of de stand
van het contact te bevestigen. Volg in zo'n
geval de instructies op het display onmiddel-
lijk op.
■Als “Key Battery Low Replace Key Bat-
tery” (sleutelbatterij leeg, vervang sleu-
telbatterij) wordt weergegeven op het
multi-informatiedisplay (auto's met
Smart entry-systeem en startknop)
De batterij van de elektronische sleutel is
(bijna) leeg. Vervang de batterij van de elek-
tronische sleutel. ( →Blz. 591)
■Batterij vervangen
→ Blz. 591
■Bevestiging van het aantal geregis-
treerde sleutels
Het aantal al geregistreerde sleutels kan wor-
den bevestigd. Neem voor meer informatie
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als “A New Key has been Registered
Contact Your Dealer for Details” (Er is
een nieuwe sleutel geregistreerd. Neem
voor meer informatie contact op met uw
dealer) wordt weergegeven op het
multi-informatiedisplay (auto's met
Smart entry-systeem en startknop)
Deze melding wordt weergegeven elke keer
dat het bestuurdersportier wordt geopend als
de portieren van buitenaf worden ontgren-
deld gedurende ongeveer 10 dagen nadat er
een nieuwe elektronisc he sleutel is geregis-
treerd.
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als de melding wordt weergege-
ven, maar u geen nieuwe elektronische sleu-
tel hebt geregistreerd, om te controleren of er
een onbekende elektronische sleutel (anders
dan de sleutels die u in uw bezit hebt) is
geregistreerd.
OPMERKING
■Voorkomen van beschadiging van de
sleutel
●Laat de sleutels niet vallen, stel ze niet
bloot aan sterke schokken en buig ze
niet.
●Stel de sleutels niet langdurig bloot aan
hoge temperaturen.
●Voorkom dat de sleutels nat worden en
reinig ze niet in een ultrasoon reini-
gingsbad of iets dergelijks.
●Bevestig geen metaalhoudende of mag-
netische voorwerpen aan de sleutels en
houd de sleutels uit de buurt van derge-
lijke voorwerpen.
●Haal de sleutels niet uit elkaar.
●Bevestig geen stickers en dergelijke op
de sleutels.
●Houd de sleutels uit de buurt van appa-
raten die magnetische velden opwek-
ken, bijvoorbeeld te levisietoestellen,
audiosystemen en inductiekookplaten.
pM_RAV4_OM_OM42D20E_(EE).book Page 135 Friday, August 7, 2020 1:15 PM

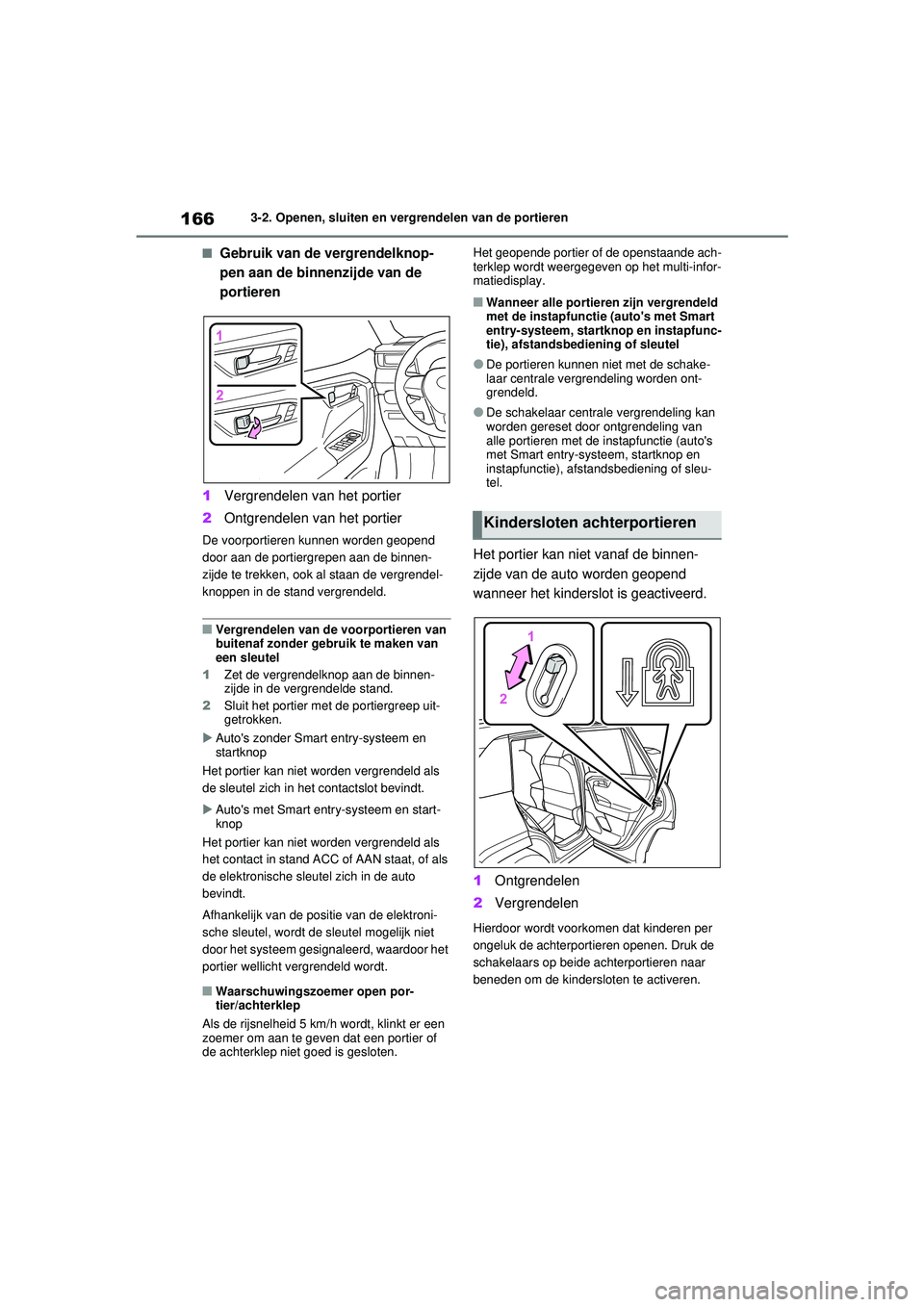

1663-2. Openen, sluiten en vergrendelen van de portieren
■Gebruik van de vergrendelknop-
pen aan de binnenzijde van de
portieren
1 Vergrendelen van het portier
2 Ontgrendelen van het portier
De voorportieren kunnen worden geopend
door aan de portiergrepen aan de binnen-
zijde te trekken, ook al staan de vergrendel-
knoppen in de stand vergrendeld.
■Vergrendelen van de voorportieren van
buitenaf zonder gebruik te maken van
een sleutel
1 Zet de vergrendelknop aan de binnen-
zijde in de vergrendelde stand.
2 Sluit het portier met de portiergreep uit-
getrokken.
 Auto's zonder Smart entry-systeem en
startknop
Het portier kan niet worden vergrendeld als
de sleutel zich in het contactslot bevindt.
 Auto's met Smart entry-systeem en start-
knop
Het portier kan niet worden vergrendeld als
het contact in stand ACC of AAN staat, of als
de elektronische sleutel zich in de auto
bevindt.
Afhankelijk van de positie van de elektroni-
sche sleutel, wordt de sleutel mogelijk niet
door het systeem gesignaleerd, waardoor het
portier wellicht vergrendeld wordt.
■Waarschuwingszoemer open por-
tier/achterklep
Als de rijsnelheid 5 km/h wordt, klinkt er een
zoemer om aan te geven dat een portier of
de achterklep niet goed is gesloten. Het geopende portier of de openstaande ach-
terklep wordt weergegeven op het multi-infor-
matiedisplay.
■Wanneer alle portieren zijn vergrendeld
met de instapfunctie (auto's met Smart
entry-systeem, startknop en instapfunc-
tie), afstandsbediening of sleutel
●De portieren kunnen niet met de schake-
laar centrale vergrendeling worden ont-
grendeld.
●De schakelaar centrale vergrendeling kan
worden gereset door ontgrendeling van
alle portieren met de instapfunctie (auto's
met Smart entry-systeem, startknop en
instapfunctie), afstandsbediening of sleu-
tel.
Het portier kan niet vanaf de binnen-
zijde van de auto worden geopend
wanneer het kinderslot is geactiveerd.
1
Ontgrendelen
2 Vergrendelen
Hierdoor wordt voorkomen dat kinderen per
ongeluk de achterportieren openen. Druk de
schakelaars op beide achterportieren naar
beneden om de kindersloten te activeren.
Kindersloten achterportieren
pM_RAV4_OM_OM42D20E_(EE).book Page 166 Friday, August 7, 2020 1:15 PM

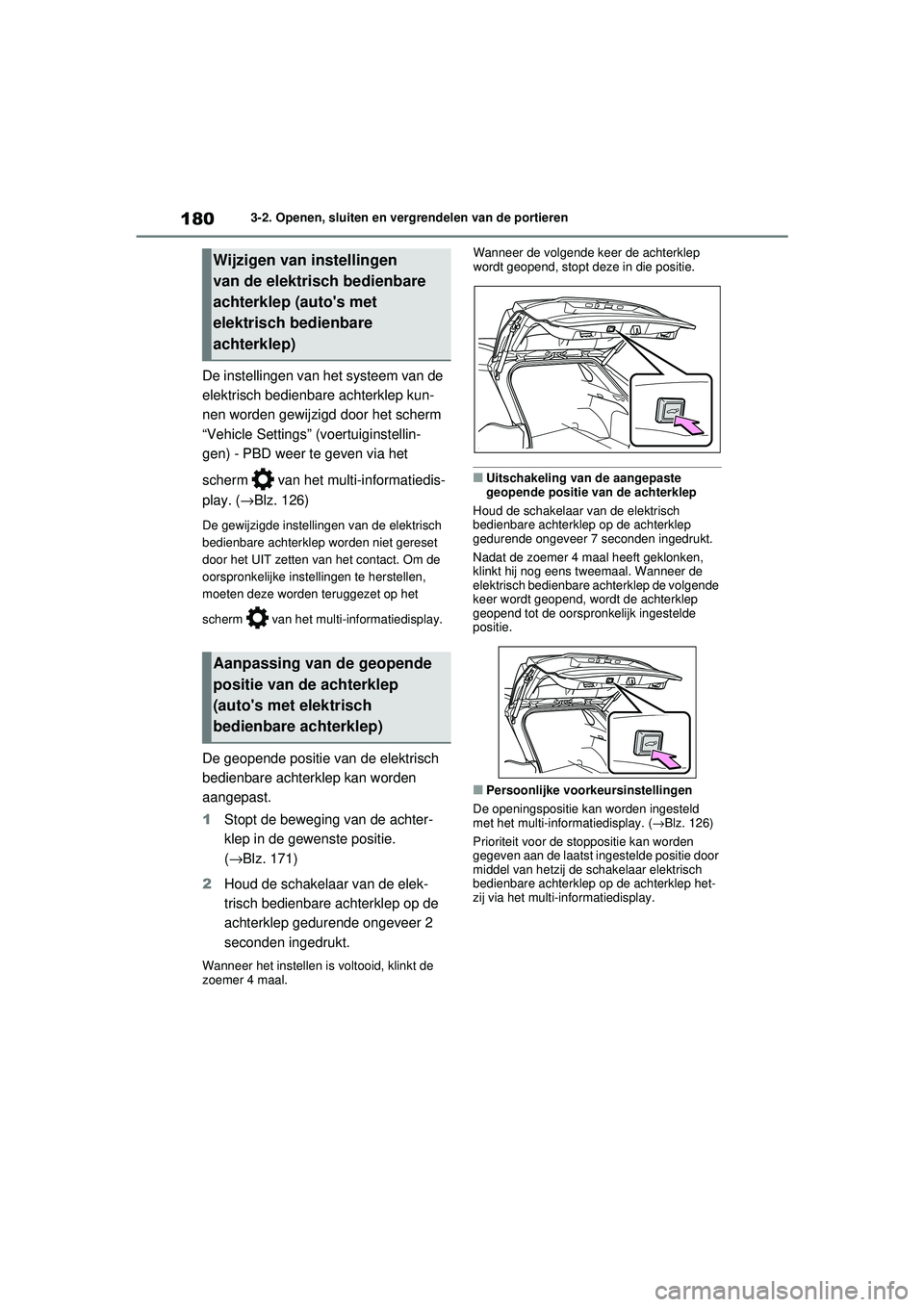

1803-2. Openen, sluiten en vergrendelen van de portieren
De instellingen van het systeem van de
elektrisch bedienbare achterklep kun-
nen worden gewijzigd door het scherm
“Vehicle Settings” (voertuiginstellin-
gen) - PBD weer te geven via het
scherm van het multi-informatiedis-
play. (→Blz. 126)
De gewijzigde instellingen van de elektrisch
bedienbare achterklep worden niet gereset
door het UIT zetten van het contact. Om de
oorspronkelijke instel lingen te herstellen,
moeten deze worden teruggezet op het
scherm van het multi-informatiedisplay.
De geopende positie van de elektrisch
bedienbare achterklep kan worden
aangepast.
1 Stopt de beweging van de achter-
klep in de gewenste positie.
(→Blz. 171)
2 Houd de schakelaar van de elek-
trisch bedienbare achterklep op de
achterklep gedurende ongeveer 2
seconden ingedrukt.
Wanneer het instellen is voltooid, klinkt de
zoemer 4 maal. Wanneer de volgende keer de achterklep
wordt geopend, stopt deze in die positie.
■Uitschakeling van de aangepaste
geopende positie van de achterklep
Houd de schakelaar van de elektrisch
bedienbare achterklep op de achterklep
gedurende ongeveer 7 seconden ingedrukt.
Nadat de zoemer 4 maal heeft geklonken,
klinkt hij nog eens tweemaal. Wanneer de
elektrisch bedienbare achterklep de volgende
keer wordt geopend, wordt de achterklep
geopend tot de oorspronkelijk ingestelde
positie.
■Persoonlijke voorkeursinstellingen
De openingspositie kan worden ingesteld
met het multi-informatiedisplay. ( →Blz. 126)
Prioriteit voor de stoppositie kan worden
gegeven aan de laatst ingestelde positie door
middel van hetzij de sc hakelaar elektrisch
bedienbare achterklep op de achterklep het-
zij via het multi-informatiedisplay.
Wijzigen van instellingen
van de elektrisch bedienbare
achterklep (auto's met
elektrisch bedienbare
achterklep)
Aanpassing van de geopende
positie van de achterklep
(auto's met elektrisch
bedienbare achterklep)
pM_RAV4_OM_OM42D20E_(EE).book Page 180 Friday, August 7, 2020 1:15 PM

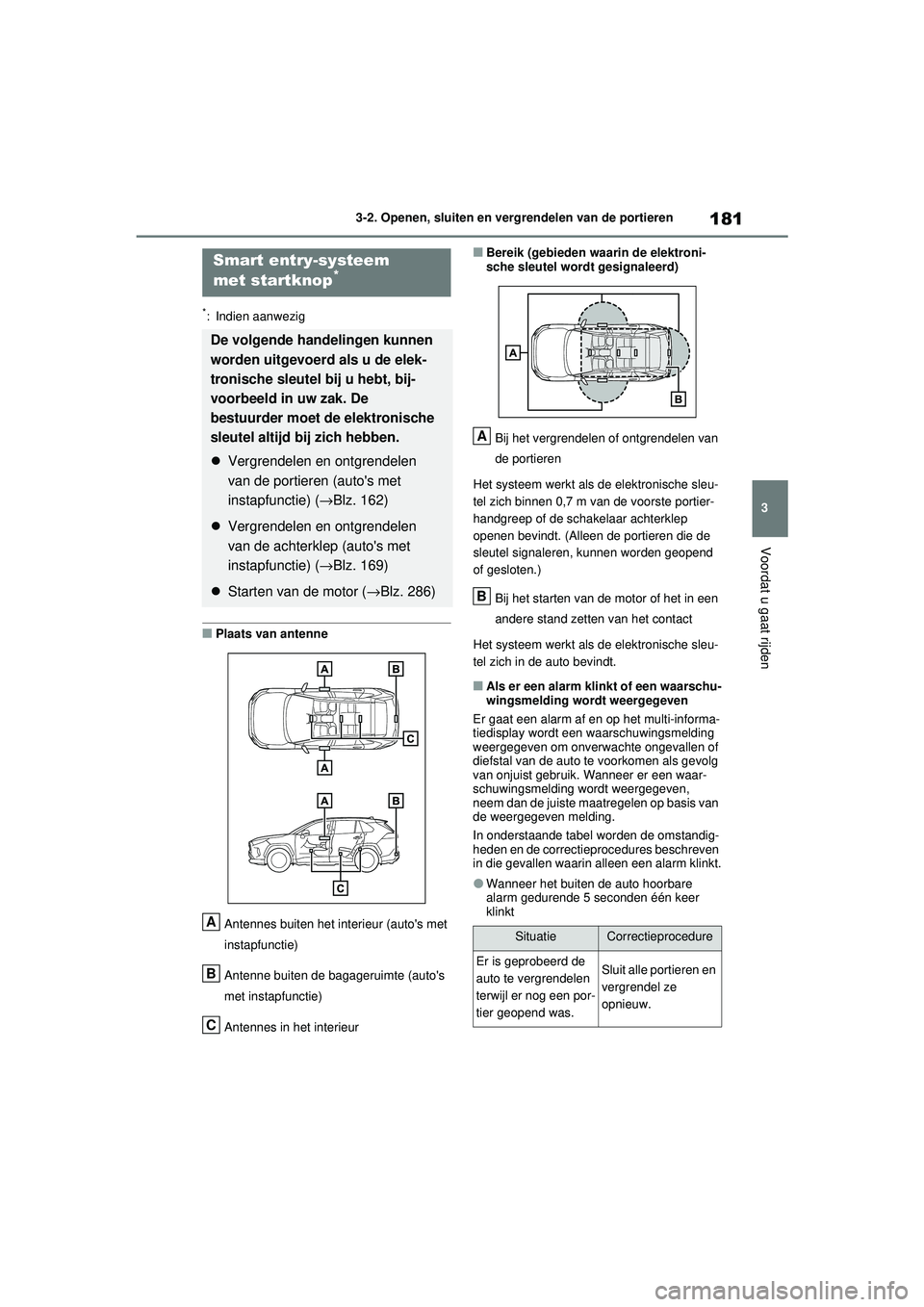

181
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
*: Indien aanwezig
■Plaats van antenne
Antennes buiten het interieur (auto's met
instapfunctie)
Antenne buiten de bagageruimte (auto's
met instapfunctie)
Antennes in het interieur
■Bereik (gebieden waarin de elektroni-
sche sleutel wordt gesignaleerd)Bij het vergrendelen of ontgrendelen van
de portieren
Het systeem werkt als de elektronische sleu-
tel zich binnen 0,7 m van de voorste portier-
handgreep of de schakelaar achterklep
openen bevindt. (Alleen de portieren die de
sleutel signaleren, kunnen worden geopend
of gesloten.)
Bij het starten van de motor of het in een
andere stand zetten van het contact
Het systeem werkt als de elektronische sleu-
tel zich in de auto bevindt.
■Als er een alarm klinkt of een waarschu-
wingsmelding wordt weergegeven
Er gaat een alarm af en op het multi-informa-
tiedisplay wordt een waarschuwingsmelding
weergegeven om onverwachte ongevallen of
diefstal van de auto te voorkomen als gevolg
van onjuist gebruik. Wanneer er een waar-
schuwingsmelding wordt weergegeven,
neem dan de juiste maatregelen op basis van
de weergegeven melding.
In onderstaande tabel worden de omstandig-
heden en de correctieprocedures beschreven
in die gevallen waarin alleen een alarm klinkt.
●Wanneer het buiten de auto hoorbare
alarm gedurende 5 seconden één keer
klinkt
Smart entry-systeem
met startknop*
De volgende handelingen kunnen
worden uitgevoerd als u de elek-
tronische sleutel bij u hebt, bij-
voorbeeld in uw zak. De
bestuurder moet de elektronische
sleutel altijd bij zich hebben.
 Vergrendelen en ontgrendelen
van de portieren (auto's met
instapfunctie) ( →Blz. 162)
Vergrendelen en ontgrendelen
van de achterklep (auto's met
instapfunctie) ( →Blz. 169)
Starten van de motor ( →Blz. 286)
A
B
C
SituatieCorrectieprocedure
Er is geprobeerd de
auto te vergrendelen
terwijl er nog een por-
tier geopend was.Sluit alle portieren en
vergrendel ze
opnieuw.
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 181 Friday, August 7, 2020 1:15 PM

1843-2. Openen, sluiten en vergrendelen van de portieren
●Als de elektronische sleutel zich in de auto
bevindt en een portiergreep wordt nat tij-
dens het wassen van de auto, wordt er
mogelijk een melding weergegeven op het
multi-informatiedisplay en klinkt er een
zoemer buiten de auto. Vergrendel alle
portieren om het alarm uit te schakelen.
●Als de vergrendelsensor in aanraking komt
met ijs, sneeuw, modder, enz., werkt deze
mogelijk niet goed. Reinig de vergrendel-
sensor en raak hem opnieuw aan of
gebruik de vergrendelsensor aan de
onderzijde van de portiergreep.
●Bij een plotselinge nadering van het detec-
tiegebied of de portiergreep kan het voor-
komen dat de portieren niet ontgrendeld
worden. Laat in dat geval de portiergreep
los en controleer of de portieren worden
ontgrendeld voordat u opnieuw aan de por-
tiergreep trekt.
●Als er zich een andere elektronische sleu-
tel binnen het detectiegebied bevindt, is de
reactietijd voor het ontgrendelen van de
portieren nadat een portiergreep is vastge-
pakt, mogelijk langer.
■Als er gedurende langere tijd niet met
de auto wordt gereden
●Auto's met instapfunctie: Bewaar, om dief-
stal van de auto te voorkomen, de elektro-
nische sleutel niet binnen een afstand van
2 meter van de auto.
●Het Smart entry-systeem met startknop
kan vooraf worden uitgeschakeld.
(→ Blz. 687)
●De energiebespaarmodus kan het energie-
verbruik van de elektronische sleutels ver-
lagen. ( →Blz. 182)
■Voor een juiste bediening van het sys-
teem
Zorg ervoor dat u de elektronische sleutel bij
u hebt als u het systeem bedient. Houd bij
auto's met instapfunctie de elektronische
sleutel niet te dicht bij de auto als u het sys-
teem van buitenaf bedient.
Afhankelijk van de positie en de conditie
waarin de elektronische sleutel wordt
bewaard, wordt de sleutel mogelijk niet cor-
rect door het systeem gesignaleerd, waar-
door het systeem wellicht niet juist
functioneert. (Het alarm kan per ongeluk
afgaan of de functie die voorkomt dat de por-
tieren per ongeluk worden vergrendeld, werkt
mogelijk niet.)
■Als het Smart entry-systeem met start-
knop niet goed werkt
●Vergrendelen en ontgrendelen van de por-
tieren: Gebruik de mechanische sleutel.
( → Blz. 655)
●Starten van de motor: → Blz. 655
pM_RAV4_OM_OM42D20E_(EE).book Page 184 Friday, August 7, 2020 1:15 PM
