2021 TOYOTA RAV4 display

119
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van de
kilometerteller, dagte
ller A, dagteller B
en de helderheid van de verlichting van
het instrumentenpaneel.
 Als de dagteller wordt weergegeven,
wordt deze gereset als de toets inge-
drukt wordt gehouden. 
Wanneer het display van de regeling
van de verlichting van het instrumen-
tenpaneel wordt weergegeven, kunt
u de helderheid van de verlichting
van het instrumentenpaneel afstel-
len door de toets ingedrukt te hou-
den.
■Afstellen helderheid instrumentenpa-
neel
De helderheid van de verlichting van het
instrumentenpaneel kan afzonderlijk worden
aangepast wanneer de achterlichten branden
en wanneer de achterlichten uit zijn. Wan-
neer de omgeving echter li cht is (bijvoorbeeld
overdag), wordt de helderheid van de verlich-
ting van het instrumentenpaneel niet aange-
past wanneer de achterlichten worden
ingeschakeld.
De klok kan worden ingesteld via het
multi-informatiedisplay of het navigatie-
/multimediasysteem.
Auto's zonder navigatiesysteem of
multimediasysteem
Door het scherm “Clock :00” (klok :00)
weer te geven via het scherm op
het multi-informatiedisplay, kunt u de
volgende instellingen met betrekking tot
de klok wijzigen.
 Resetten van de weergave van de
minuten
WAARSCHUWING
■Informatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het display trager reageren en
worden wijzigingen mogelijk met enige
vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met ernstig letsel tot
gevolg.
OPMERKING
■Voorkomen van schade aan de motor
en onderdelen ervan
●Laat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
●Als de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. ( →Blz. 661)
Gebruik van de toets ODO TRIP
Afstellen van de klok
pM_RAV4_OM_OM42D20E_(EE).book Page 119 Friday, August 7, 2020 1:15 PM

1202-1. Instrumentenpaneel
Wijzigen van de klok tussen 12-uurs-
en 24-uursweergave.
 Instellen van de tijd
■Resetten van de weergave van de
minuten
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
“Clock :00” (klok :00).
Door op van de bedieningstoetsen
van het instrumentenpaneel op het
scherm “Clock :00” (klok :00) te druk-
ken, kunt u de “Minutes” (minuten)
instellen op 00.
 Minuten van 0 tot 29 worden naar
beneden afgerond.
(Bijvoorbeeld, van 1:00 tot 1:29 wordt weer-
gegeven als 1:00)
Minuten van 30 tot 59 worden naar
boven afgerond.
(Bijvoorbeeld, van 1:30 tot 1:59 wordt weer-
gegeven als 2:00)
■Instellen van de tijd
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
“Clock :00” (klok :00). 3
Houd op het scherm “Clock :00”
(klok :00) van de bedie-
ningstoetsen van het instrumenten-
paneel ingedrukt.
4 Selecteer “12H/24H” (12 uur/24
uur), “Time” (tijd) of “Minutes”
(minuten) door of van de
bedieningstoetsen van het instru-
mentenpaneel te bedienen.
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om de weergave op het
display te wijzigen.
Druk als het instellen is voltooid op om
terug te keren naar het vorige scherm.

Auto's met navigatiesysteem of mul-
timediasysteem
Raadpleeg de handleiding voor het
navigatie- en multim ediasysteem of de
handleiding voor het multimediasys-
teem.
pM_RAV4_OM_OM42D20E_(EE).book Page 120 Friday, August 7, 2020 1:15 PM

121
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

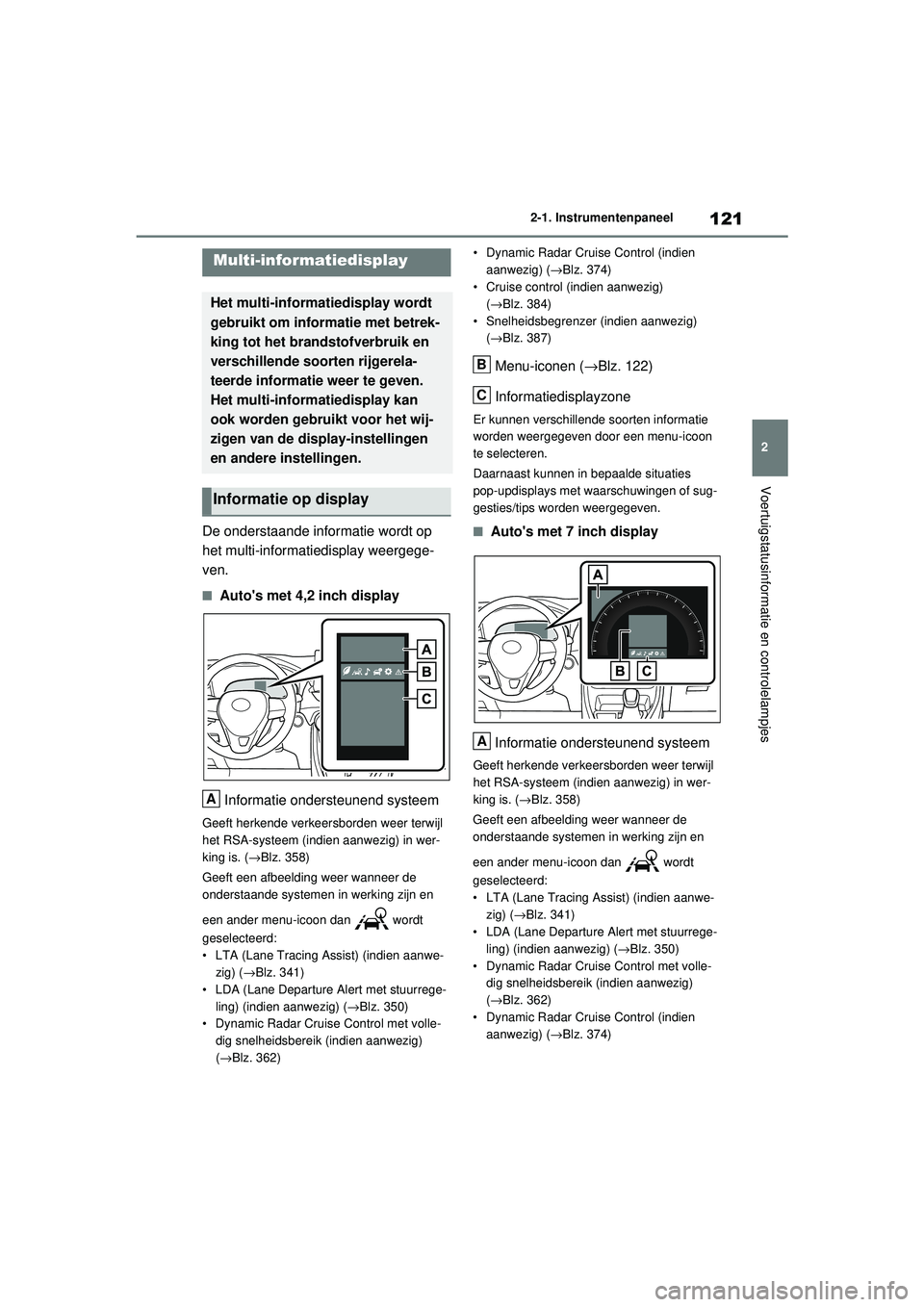

De onderstaande informatie wordt op
het multi-informatiedisplay weergege-
ven.
■Auto's met 4,2 inch display
Informatie ondersteunend systeem
Geeft herkende verkeersborden weer terwijl
het RSA-systeem (indien aanwezig) in wer-
king is. ( →Blz. 358)
Geeft een afbeelding weer wanneer de
onderstaande systemen in werking zijn en
een ander menu-icoon dan wordt
geselecteerd:
• LTA (Lane Tracing Assist) (indien aanwe- zig) ( →Blz. 341)
• LDA (Lane Departure Alert met stuurrege-
ling) (indien aanwezig) ( →Blz. 350)
• Dynamic Radar Cruise Control met volle- dig snelheidsbereik (indien aanwezig)
(→ Blz. 362) • Dynamic Radar Cruise Control (indien
aanwezig) ( →Blz. 374)
• Cruise control (indien aanwezig)
(→ Blz. 384)
• Snelheidsbegrenzer (indien aanwezig) (→ Blz. 387)
Menu-iconen ( →Blz. 122)
Informatiedisplayzone
Er kunnen verschillende soorten informatie
worden weergegeven door een menu-icoon
te selecteren.
Daarnaast kunnen in bepaalde situaties
pop-updisplays met waarschuwingen of sug-
gesties/tips worden weergegeven.
■Auto's met 7 inch display
Informatie ondersteunend systeem
Geeft herkende verkeersborden weer terwijl
het RSA-systeem (indien aanwezig) in wer-
king is. ( →Blz. 358)
Geeft een afbeelding weer wanneer de
onderstaande systemen in werking zijn en
een ander menu-icoon dan wordt
geselecteerd:
• LTA (Lane Tracing Assist) (indien aanwe- zig) ( →Blz. 341)
• LDA (Lane Departure Alert met stuurrege-
ling) (indien aanwezig) (→ Blz. 350)
• Dynamic Radar Cruise Control met volle- dig snelheidsbereik (indien aanwezig)
(→ Blz. 362)
• Dynamic Radar Cruise Control (indien aanwezig) ( →Blz. 374)
Multi-informatiedisplay
Het multi-informatiedisplay wordt
gebruikt om informatie met betrek-
king tot het brandstofverbruik en
verschillende soorten rijgerela-
teerde informatie weer te geven.
Het multi-informatiedisplay kan
ook worden gebruikt voor het wij-
zigen van de display-instellingen
en andere instellingen.
Informatie op display
A
B
C
A
pM_RAV4_OM_OM42D20E_(EE).book Page 121 Friday, August 7, 2020 1:15 PM

1222-1. Instrumentenpaneel

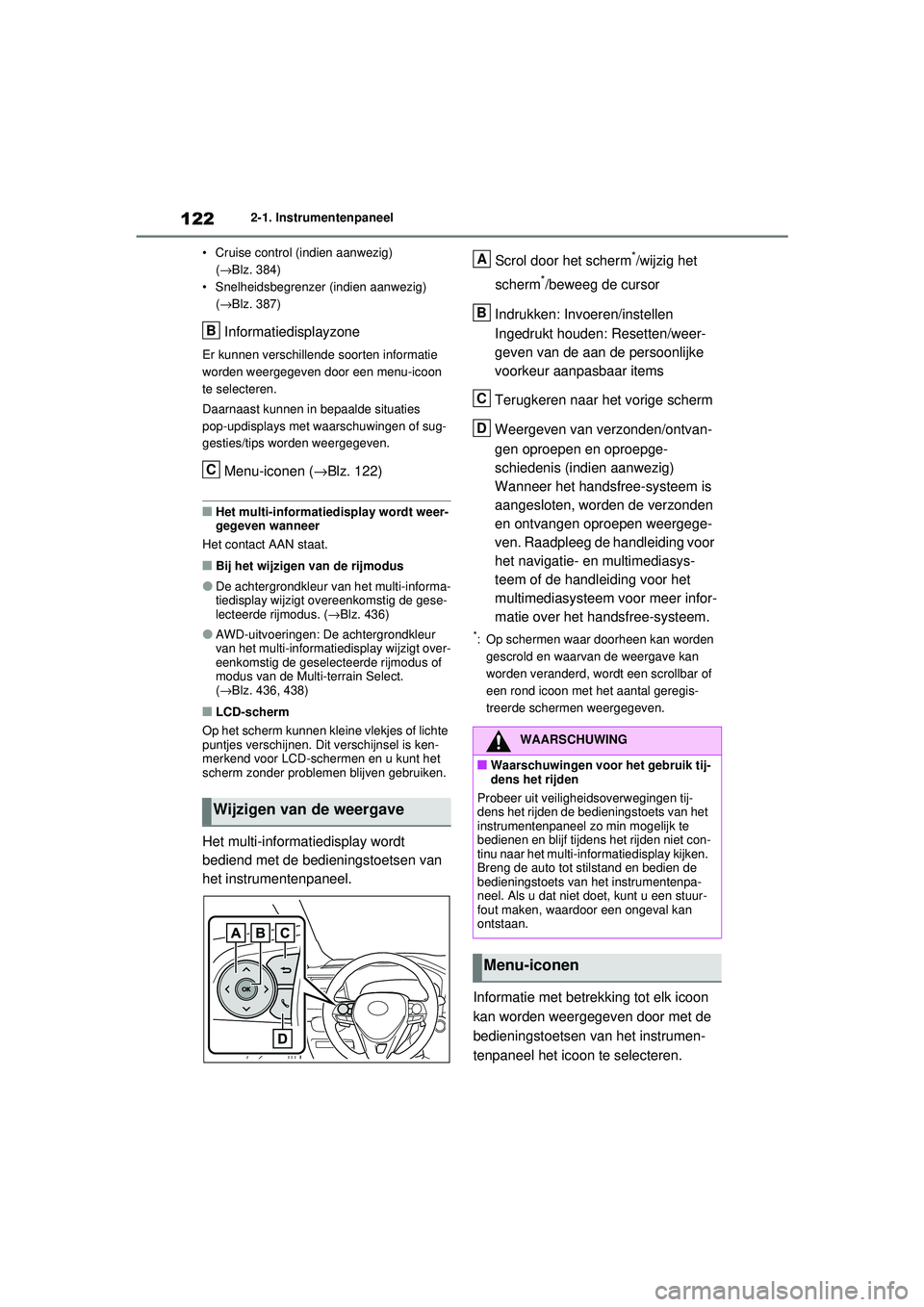

• Cruise control (indien aanwezig) (→ Blz. 384)
• Snelheidsbegrenzer (indien aanwezig)
(→ Blz. 387)
Informatiedisplayzone
Er kunnen verschillende soorten informatie
worden weergegeven door een menu-icoon
te selecteren.
Daarnaast kunnen in bepaalde situaties
pop-updisplays met waarschuwingen of sug-
gesties/tips worden weergegeven.
Menu-iconen ( →Blz. 122)
■Het multi-informatiedisplay wordt weer-
gegeven wanneer
Het contact AAN staat.
■Bij het wijzigen van de rijmodus
●De achtergrondkleur van het multi-informa-
tiedisplay wijzigt overeenkomstig de gese-
lecteerde rijmodus. ( →Blz. 436)
●AWD-uitvoeringen: De achtergrondkleur
van het multi-informatiedisplay wijzigt over-
eenkomstig de geselecteerde rijmodus of
modus van de Multi-terrain Select.
(→ Blz. 436, 438)
■LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte
puntjes verschijnen. Dit verschijnsel is ken-
merkend voor LCD-schermen en u kunt het
scherm zonder problemen blijven gebruiken.
Het multi-informatiedisplay wordt
bediend met de bedieningstoetsen van
het instrumentenpaneel. Scrol door het scherm
*/wijzig het
scherm
*/beweeg de cursor
Indrukken: Invoeren/instellen
Ingedrukt houden: Resetten/weer-
geven van de aan de persoonlijke
voorkeur aanpasbaar items
Terugkeren naar het vorige scherm
Weergeven van verzonden/ontvan-
gen oproepen en oproepge-
schiedenis (indien aanwezig)
Wanneer het handsfree-systeem is
aangesloten, worden de verzonden
en ontvangen oproepen weergege-
ven. Raadpleeg de handleiding voor
het navigatie- en multimediasys-
teem of de handleiding voor het
multimediasysteem voor meer infor-
matie over het handsfree-systeem.
*: Op schermen waar doorheen kan worden gescrold en waarvan de weergave kan
worden veranderd, wordt een scrollbar of
een rond icoon met het aantal geregis-
treerde schermen weergegeven.
Informatie met betrekking tot elk icoon
kan worden weergegeven door met de
bedieningstoetsen van het instrumen-
tenpaneel het icoon te selecteren.
Wijzigen van de weergave
B
C
WAARSCHUWING
■Waarschuwingen voor het gebruik tij-
dens het rijden
Probeer uit veiligheidsoverwegingen tij-
dens het rijden de bedieningstoets van het
instrumentenpaneel zo min mogelijk te
bedienen en blijf tijdens het rijden niet con-
tinu naar het multi-informatiedisplay kijken.
Breng de auto tot stilstand en bedien de
bedieningstoets van het instrumentenpa-
neel. Als u dat niet doet, kunt u een stuur-
fout maken, waardoor een ongeval kan
ontstaan.
Menu-iconen
A
B
C
D
pM_RAV4_OM_OM42D20E_(EE).book Page 122 Friday, August 7, 2020 1:15 PM

123
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

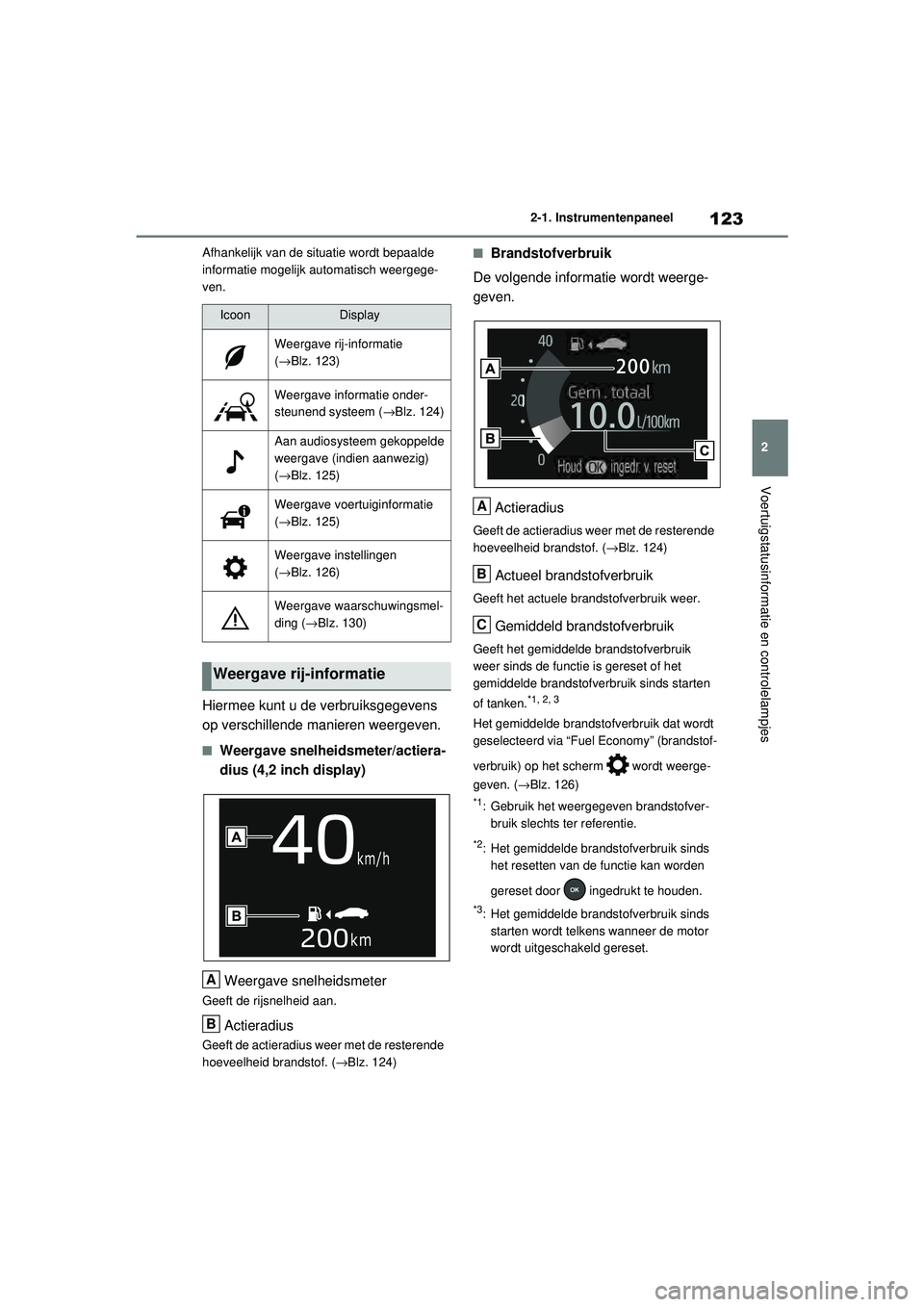

Afhankelijk van de situatie wordt bepaalde
informatie mogelijk automatisch weergege-
ven.
Hiermee kunt u de verbruiksgegevens
op verschillende manieren weergeven.
■Weergave snelheidsmeter/actiera-
dius (4,2 inch display)
Weergave snelheidsmeter
Geeft de rijsnelheid aan.
Actieradius
Geeft de actieradius weer met de resterende
hoeveelheid brandstof. ( →Blz. 124)
■Brandstofverbruik
De volgende informatie wordt weerge-
geven.
Actieradius
Geeft de actieradius weer met de resterende
hoeveelheid brandstof. ( →Blz. 124)
Actueel brandstofverbruik
Geeft het actuele brandstofverbruik weer.
Gemiddeld brandstofverbruik
Geeft het gemiddelde brandstofverbruik
weer sinds de functie is gereset of het
gemiddelde brandstofverbruik sinds starten
of tanken.
*1, 2, 3
Het gemiddelde brandstofverbruik dat wordt
geselecteerd via “Fuel Economy” (brandstof-
verbruik) op het scherm wordt weerge-
geven. ( →Blz. 126)
*1: Gebruik het weergegeven brandstofver-
bruik slechts ter referentie.
*2: Het gemiddelde brands tofverbruik sinds
het resetten van de functie kan worden
gereset door ingedrukt te houden.
*3: Het gemiddelde brands tofverbruik sinds
starten wordt telkens wanneer de motor
wordt uitgeschakeld gereset.
IcoonDisplay
Weergave rij-informatie
( → Blz. 123)
Weergave informatie onder-
steunend systeem ( →Blz. 124)
Aan audiosysteem gekoppelde
weergave (indien aanwezig)
(→ Blz. 125)
Weergave voertuiginformatie
(→ Blz. 125)
Weergave instellingen
(→ Blz. 126)
Weergave waarschuwingsmel-
ding ( →Blz. 130)
Weergave rij-informatie
A
B
A
B
C
pM_RAV4_OM_OM42D20E_(EE).book Page 123 Friday, August 7, 2020 1:15 PM

1242-1. Instrumentenpaneel

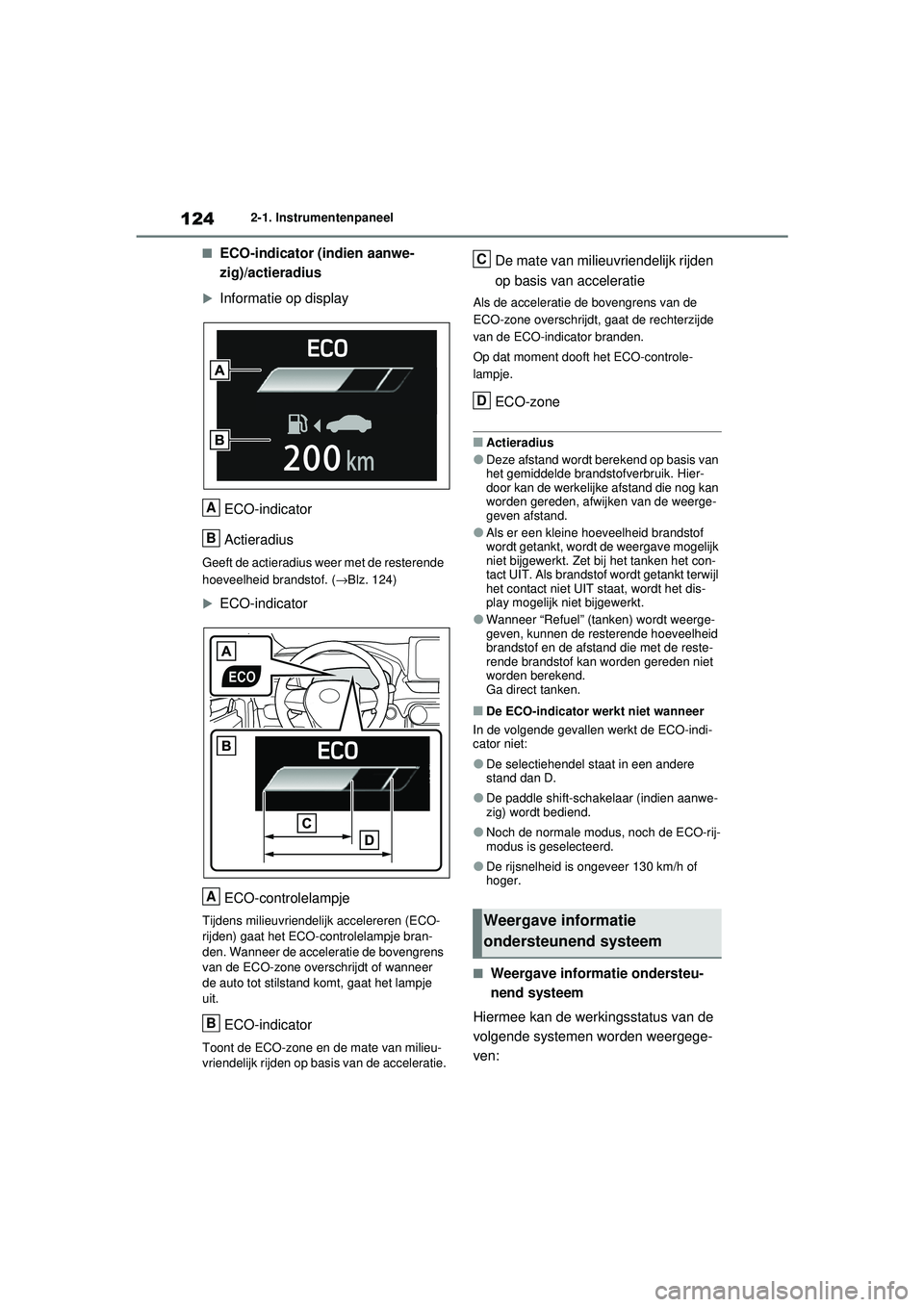

■ECO-indicator (indien aanwe-
zig)/actieradius
Informatie op displayECO-indicator
Actieradius
Geeft de actieradius weer met de resterende
hoeveelheid brandstof. ( →Blz. 124)

ECO-indicator
ECO-controlelampje
Tijdens milieuv riendelijk accelereren (ECO-
rijden) gaat het ECO-controlelampje bran-
den. Wanneer de acceleratie de bovengrens
van de ECO-zone overschrijdt of wanneer
de auto tot stilstand komt, gaat het lampje
uit.
ECO-indicator
Toont de ECO-zone en de mate van milieu-
vriendelijk rijden op basis van de acceleratie.
De mate van milieuvriendelijk rijden
op basis van acceleratie
Als de acceleratie de bovengrens van de
ECO-zone overschrijdt, gaat de rechterzijde
van de ECO-indicator branden.
Op dat moment dooft het ECO-controle-
lampje.
ECO-zone
■Actieradius
●Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik. Hier-
door kan de werkelijke afstand die nog kan
worden gereden, afwijken van de weerge-
geven afstand.
●Als er een kleine hoeveelheid brandstof
wordt getankt, wordt de weergave mogelijk
niet bijgewerkt. Zet bij het tanken het con-
tact UIT. Als brandstof wordt getankt terwijl
het contact niet UIT staat, wordt het dis-
play mogelijk niet bijgewerkt.
●Wanneer “Refuel” (tanken) wordt weerge-
geven, kunnen de resterende hoeveelheid
brandstof en de afstand die met de reste-
rende brandstof kan worden gereden niet
worden berekend.
Ga direct tanken.
■De ECO-indicator werkt niet wanneer
In de volgende gevallen werkt de ECO-indi-
cator niet:
●De selectiehendel staat in een andere
stand dan D.
●De paddle shift-schakelaar (indien aanwe-
zig) wordt bediend.
●Noch de normale modus, noch de ECO-rij-
modus is geselecteerd.
●De rijsnelheid is ongeveer 130 km/h of
hoger.
■Weergave informatie ondersteu-
nend systeem
Hiermee kan de werkingsstatus van de
volgende systemen worden weergege-
ven:
A
B
A
B
Weergave informatie
ondersteunend systeem
C
D
pM_RAV4_OM_OM42D20E_(EE).book Page 124 Friday, August 7, 2020 1:15 PM

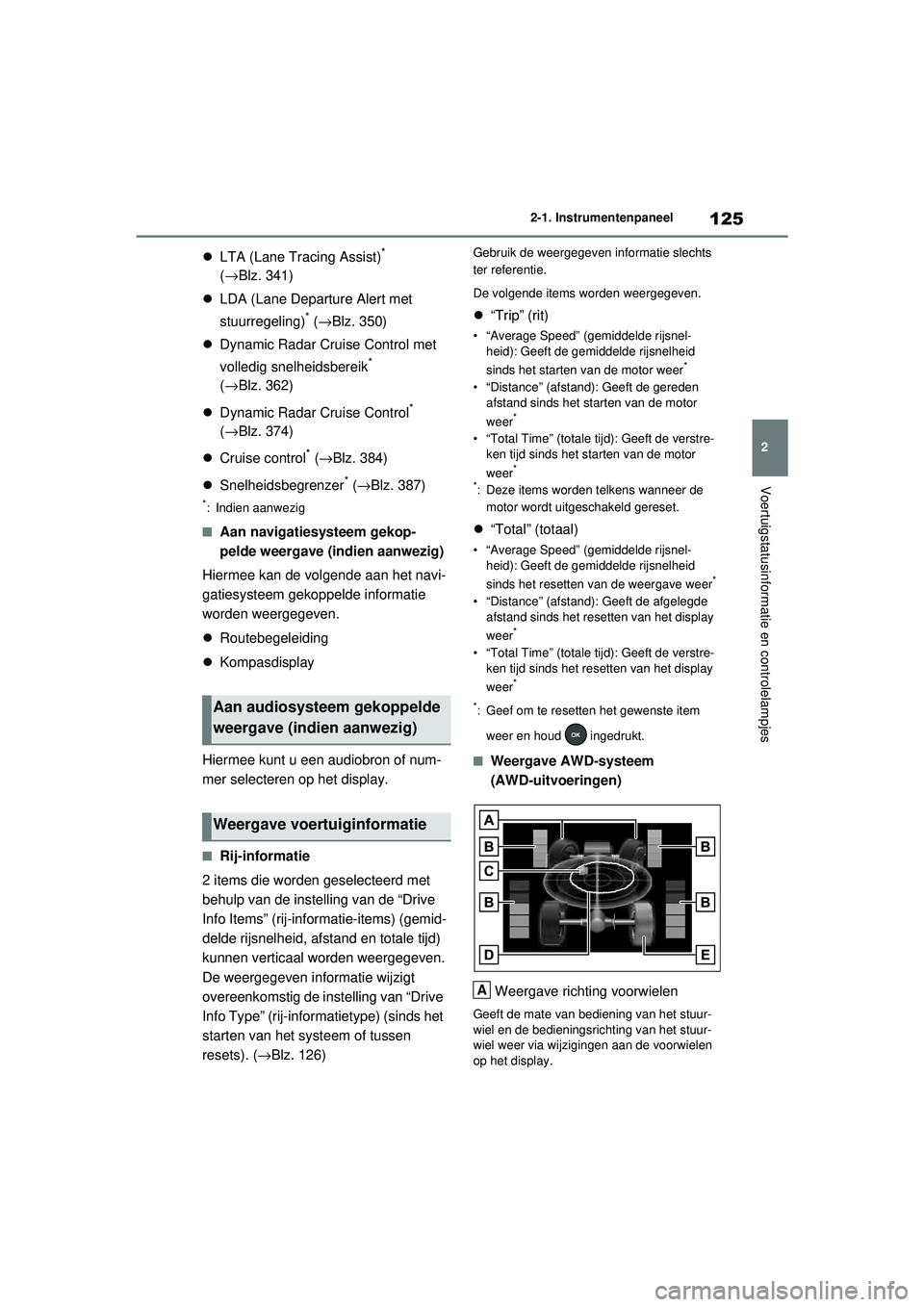

125
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

LTA (Lane Tracing Assist)*
(→Blz. 341)
 LDA (Lane Departure Alert met
stuurregeling)
* (→Blz. 350)
 Dynamic Radar Cruise Control met
volledig snelheidsbereik
*
(→Blz. 362)
 Dynamic Radar Cruise Control
*
(→Blz. 374)
 Cruise control
* (→ Blz. 384)
 Snelheidsbegrenzer
* (→Blz. 387)
*: Indien aanwezig
■Aan navigatiesysteem gekop-
pelde weergave (indien aanwezig)
Hiermee kan de volgende aan het navi-
gatiesysteem gekoppelde informatie
worden weergegeven.
 Routebegeleiding
 Kompasdisplay
Hiermee kunt u een audiobron of num-
mer selecteren op het display.
■Rij-informatie
2 items die worden geselecteerd met
behulp van de instelling van de “Drive
Info Items” (rij-informatie-items) (gemid-
delde rijsnelheid, afstand en totale tijd)
kunnen verticaal worden weergegeven.
De weergegeven informatie wijzigt
overeenkomstig de instelling van “Drive
Info Type” (rij-inform atietype) (sinds het
starten van het systeem of tussen
resets). ( →Blz. 126)
Gebruik de weergegeven informatie slechts
ter referentie.
De volgende items worden weergegeven.
“Trip” (rit)
• “Average Speed” (gemiddelde rijsnel-
heid): Geeft de gemiddelde rijsnelheid
sinds het starten van de motor weer
*
• “Distance” (afstand): Geeft de gereden afstand sinds het starten van de motor
weer
*
• “Total Time” (totale tijd): Geeft de verstre-
ken tijd sinds het starten van de motor
weer
*
*
: Deze items worden telkens wanneer de motor wordt uitgeschakeld gereset.
 “Total” (totaal)
• “Average Speed” (gemiddelde rijsnel-
heid): Geeft de gemiddelde rijsnelheid
sinds het resetten van de weergave weer
*
• “Distance” (afstand): Geeft de afgelegde afstand sinds het resetten van het display
weer
*
• “Total Time” (totale tijd): Geeft de verstre-ken tijd sinds het resetten van het display
weer
*
*
: Geef om te resetten het gewenste item weer en houd ingedrukt.
■Weergave AWD-systeem
(AWD-uitvoeringen)
Weergave richting voorwielen
Geeft de mate van bediening van het stuur-
wiel en de bedieningsrich ting van het stuur-
wiel weer via wijzigingen aan de voorwielen
op het display.
Aan audiosysteem gekoppelde
weergave (indien aanwezig)
Weergave voertuiginformatie
A
pM_RAV4_OM_OM42D20E_(EE).book Page 125 Friday, August 7, 2020 1:15 PM

1262-1. Instrumentenpaneel
Weergave koppelverdeling
Geeft de status van de aandrijving van elk
wiel weer in 6 stappen van 0 tot 5.
Weergave G-krachten*
Geeft de G-krachten op de auto en de rich-
ting ervan weer via wijzigingen aan de posi-
tie van de bal op het display.
Koers maximale G-kracht*
Dit item is gekoppeld aan de weergave van
de G-krachten; de koers van de vorige
beweging van de bal wordt weergegeven.
Houd ingedrukt om de registratie te
resetten.
Weergave doorslippen van aange-
dreven wielen
Wanneer een band doorslipt, wijzigt het
icoon ervan op het display van kleur en gaat
het knipperen.
*: Dit item wordt alleen weergegeven wan-neer de rijmodus is ingesteld op de sport-
modus.
De voertuiginstellingen en de op het
scherm weergegeven informatie kun-
nen worden gewijzigd met behulp van
de bedieningstoetsen van het instru-
mentenpaneel.
■Instellen
1 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer .
2 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer het gewenste
item. • Als de functie wordt in- en uitgescha-
keld of als het volume, enz. wordt
gewijzigd op het instelscherm, wordt
de instelling, telkens wanneer op
wordt gedrukt, gewijzigd.
• Het instelscherm wordt weergege-
ven door ingedrukt te houden en
wordt weergegeven voor functies
waarvoor informatie over de wer-
king, de informatie op het display,
enz. van een functie kan worden
geselecteerd. Selecteer, als het
instelscherm wordt weergegeven, de
instelling of de gewenste waarde
(tijd, enz.) met behulp van .
3 Druk na het wijzigen van de instel-
lingen op van de bedie-
ningstoetsen van het
instrumentenpaneel.
■“Clock :00” (klok :00) (indien aan-
wezig) ( →Blz. 114, 119)
Hiermee kunt u de klok instellen.
■ LTA (Lane Tracing Assist)
(indien aanwezig) ( →Blz. 341)
Hiermee kunt u de volgende zaken
instellen.
 “Lane Center” (midden rijstrook)
Hiermee kunt u de Lane Centering-functie
in- of uitschakelen.
“Steering Assist” (stuurassistentie)
Hiermee kunt u de stuurassistentie in- of uit-
schakelen.
“Sensitivity” (gevoeligheid)
Hiermee kunt u de gevoeligheid van de Lane
Departure Alert instellen.
“Sway Warning” (waarschuwing voor
slingeren)
Weergave instellingen
B
C
D
E
pM_RAV4_OM_OM42D20E_(EE).book Page 126 Friday, August 7, 2020 1:15 PM
