3-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
■Voorkomen van een onjuiste werking
van de sensoren (auto's met binnen-
spiegel met automatische antiverblin-
dingsstand)
Raak de sensoren niet aan en bedek ze ook
niet, omdat hierdoor de werking van de sen-
soren in negatieve zin beïnvloed kan worden.
*: Indien aanwezig
Digitale binnenspiegel*
De digitale binnenspiegel is een
systeem dat gebruikmaakt van een
camera op de achterzijde van de
auto. Het beeld van die camera
wordt weergegeven op het dis-
play van de digitale binnenspiegel.
De digitale binnenspiegel kan met
behulp van de hendel worden
gewijzigd tussen de modus voor
de optische spiegel en de modus
voor de digitale spiegel.
Dankzij de digitale binnenspiegel
kan de bestuurder het beeld ach-
ter de auto zien, ondanks obsta-
kels, zoals hoofdsteunen of
bagage. Ook worden de achter-
stoelen niet weergegeven en
wordt de privacy van de passa-
giers verbeterd.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
■Voordat u de digitale binnenspiegel
gebruikt
●Stel de spiegel af voordat u gaat rijden.
( → Blz. 243)
• Wijzig de modus naar de modus voor de optische spiegel en stel de positie van
de digitale binnenspiegel zo af dat het
gebied achter uw auto goed te zien is.
• Wijzig de modus naar de modus voor de digitale spiegel en wijzig de display-
instellingen.
pM_RAV4_OM_OM42D20E_(EE).book Page 241 Friday, August 7, 2020 1:15 PM

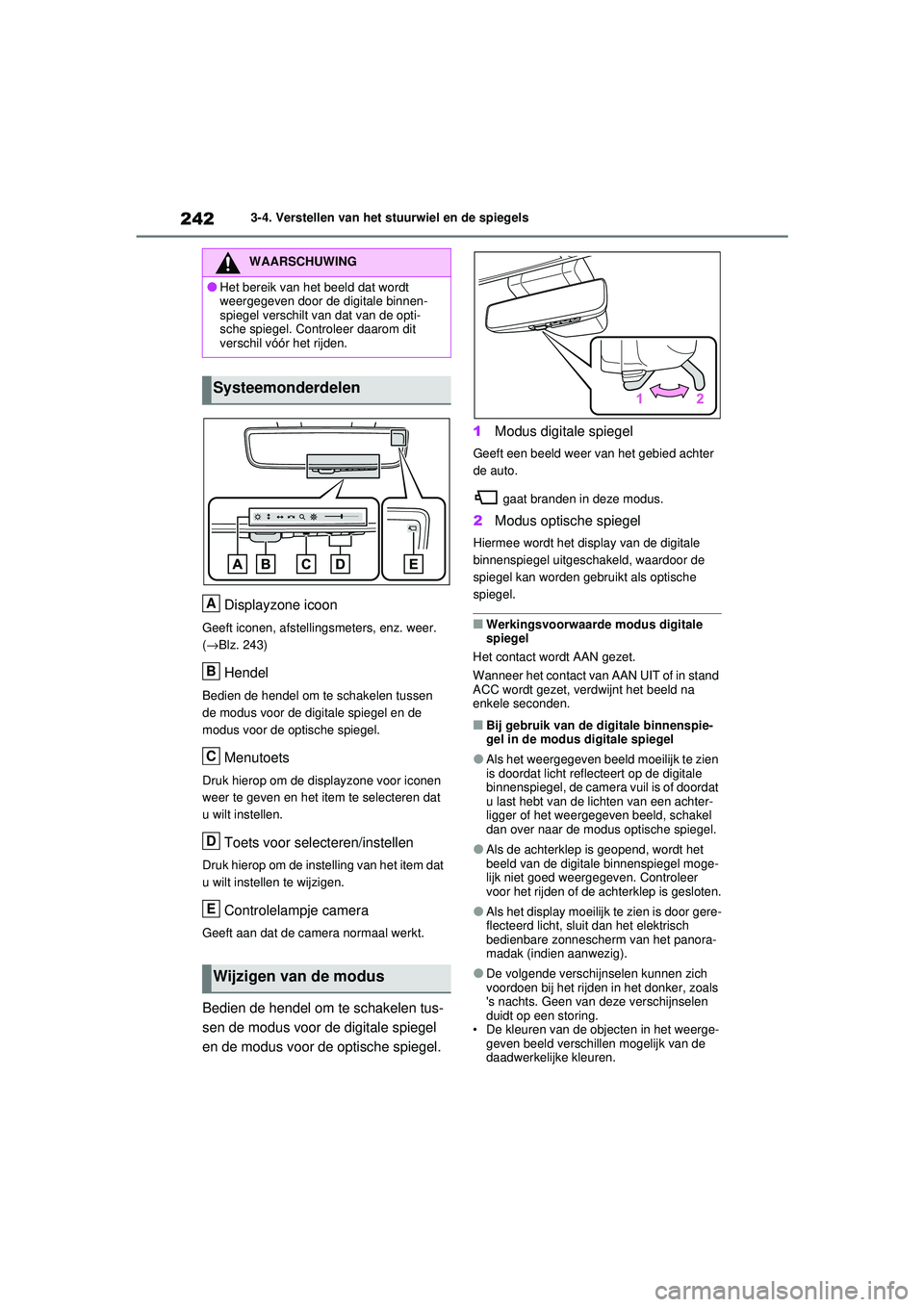

2423-4. Verstellen van het stuurwiel en de spiegels
Displayzone icoon
Geeft iconen, afstellingsmeters, enz. weer.
(→ Blz. 243)
Hendel
Bedien de hendel om te schakelen tussen
de modus voor de digitale spiegel en de
modus voor de optische spiegel.
Menutoets
Druk hierop om de displayzone voor iconen
weer te geven en het item te selecteren dat
u wilt instellen.
Toets voor selecteren/instellen
Druk hierop om de instelling van het item dat
u wilt instellen te wijzigen.
Controlelampje camera
Geeft aan dat de camera normaal werkt.
Bedien de hendel om te schakelen tus-
sen de modus voor de digitale spiegel
en de modus voor de optische spiegel. 1
Modus digitale spiegel
Geeft een beeld weer van het gebied achter
de auto.
gaat branden in deze modus.
2Modus optische spiegel
Hiermee wordt het display van de digitale
binnenspiegel uitgeschakeld, waardoor de
spiegel kan worden gebruikt als optische
spiegel.
■Werkingsvoorwaarde modus digitale
spiegel
Het contact wordt AAN gezet.
Wanneer het contact van AAN UIT of in stand
ACC wordt gezet, verdwijnt het beeld na
enkele seconden.
■Bij gebruik van de digitale binnenspie-
gel in de modus digitale spiegel
●Als het weergegeven beel d moeilijk te zien
is doordat licht reflecteert op de digitale
binnenspiegel, de camera vuil is of doordat
u last hebt van de lichten van een achter-
ligger of het weergegeven beeld, schakel
dan over naar de modus optische spiegel.
●Als de achterklep is geopend, wordt het
beeld van de digitale binnenspiegel moge-
lijk niet goed weergegeven. Controleer
voor het rijden of de achterklep is gesloten.
●Als het display moeilijk te zien is door gere-
flecteerd licht, slui t dan het elektrisch
bedienbare zonnescherm van het panora-
madak (indien aanwezig).
●De volgende verschijnselen kunnen zich
voordoen bij het rijden in het donker, zoals
's nachts. Geen van deze verschijnselen
duidt op een storing.
• De kleuren van de objecten in het weerge- geven beeld verschillen mogelijk van de
daadwerkelijke kleuren.
WAARSCHUWING
●Het bereik van het beeld dat wordt
weergegeven door de digitale binnen-
spiegel verschilt van dat van de opti-
sche spiegel. Controleer daarom dit
verschil vóór het rijden.
Systeemonderdelen
Wijzigen van de modus
A
B
C
D
E
pM_RAV4_OM_OM42D20E_(EE).book Page 242 Friday, August 7, 2020 1:15 PM

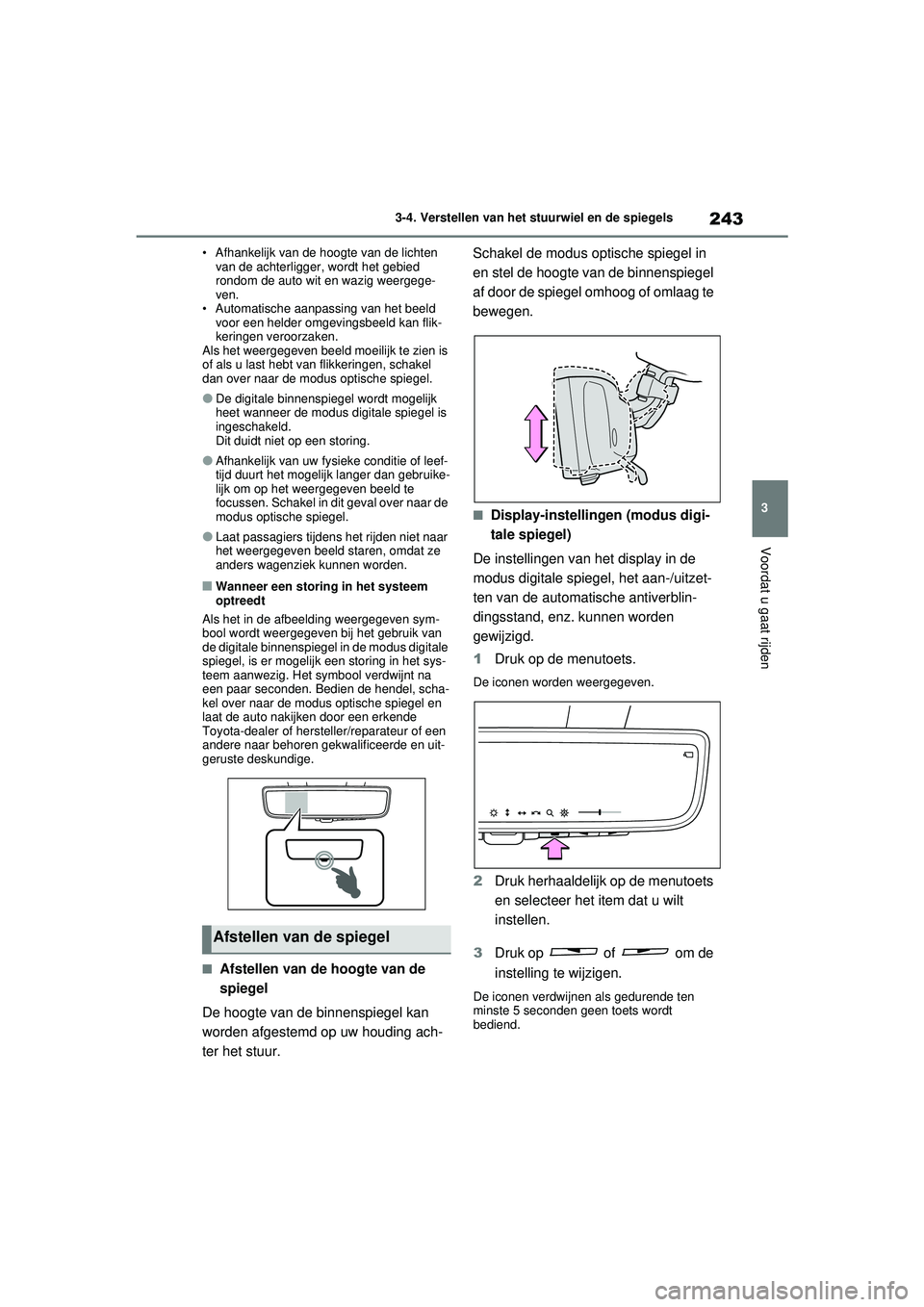

243
3
3-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
• Afhankelijk van de hoogte van de lichten
van de achterligger, wordt het gebied
rondom de auto wit en wazig weergege-
ven.
• Automatische aanpassing van het beeld voor een helder omgev ingsbeeld kan flik-
keringen veroorzaken.
Als het weergegeven beeld moeilijk te zien is
of als u last hebt van flikkeringen, schakel
dan over naar de modus optische spiegel.
●De digitale binnenspiegel wordt mogelijk
heet wanneer de modus digitale spiegel is
ingeschakeld.
Dit duidt niet op een storing.
●Afhankelijk van uw fysieke conditie of leef-
tijd duurt het mogelijk langer dan gebruike-
lijk om op het weergegeven beeld te
focussen. Schakel in dit geval over naar de
modus optische spiegel.
●Laat passagiers tijdens het rijden niet naar
het weergegeven beeld staren, omdat ze
anders wagenziek kunnen worden.
■Wanneer een storing in het systeem
optreedt
Als het in de afbeelding weergegeven sym-
bool wordt weergegeven bij het gebruik van
de digitale binnenspiegel in de modus digitale
spiegel, is er mogelijk een storing in het sys-
teem aanwezig. Het symbool verdwijnt na
een paar seconden. Bedien de hendel, scha-
kel over naar de modus optische spiegel en
laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Afstellen van de hoogte van de
spiegel
De hoogte van de binnenspiegel kan
worden afgestemd op uw houding ach-
ter het stuur. Schakel de modus optische spiegel in
en stel de hoogte van de binnenspiegel
af door de spiegel omhoog of omlaag te
bewegen.
■Display-instellingen (modus digi-
tale spiegel)
De instellingen van het display in de
modus digitale spiegel, het aan-/uitzet-
ten van de automatische antiverblin-
dingsstand, enz. kunnen worden
gewijzigd.
1 Druk op de menutoets.
De iconen worden weergegeven.
2Druk herhaaldelijk op de menutoets
en selecteer het item dat u wilt
instellen.
3 Druk op of om de
instelling te wijzigen.
De iconen verdwijnen als gedurende ten
minste 5 seconden geen toets wordt
bediend.
Afstellen van de spiegel
pM_RAV4_OM_OM42D20E_(EE).book Page 243 Friday, August 7, 2020 1:15 PM

2443-4. Verstellen van het stuurwiel en de spiegels
*: Dit is een functie voor de modus optische spiegel. De instelling kan echter ook wor-
den gewijzigd terwijl de modus digitale
spiegel in gebruik is.
■In-/uitschakelen van de automati-
sche antiverblindingsstand
(modus optische spiegel)
De automatische antiverblindingsstand
in de modus optische spiegel kan wor-
den in-/uitgeschakeld. De instelling kan
worden gewijzigd in zowel de modus
digitale spiegel als de modus optische
spiegel.
Bij gebruik van de modus digitale
spiegel
→Blz. 243
Bij gebruik van de modus optische
spiegel
1 Druk op de menutoets.
De iconen worden weergegeven.
2Druk op of om de
automatische antiverblindingsstand
in te schakelen (ON)/uit te schake-
len (OFF).
De iconen verdwijnen als gedurende ten
minste 5 seconden geen toets wordt
bediend.
■Instellen van het display (modus digi-
tale spiegel)
●Als het weergegeven beeld is ingesteld,
lijkt het mogelijk vervormd. Dit duidt niet op
een storing.
●Als de helderheid van de digitale binnen-
spiegel te hoog is ingesteld, kunnen uw
ogen vermoeid raken. Stel de digitale bin-
nenspiegel in op een geschikte helderheid.
Als uw ogen vermoeid raken, schakel dan
over naar de modus optische spiegel.
●De helderheid van de digitale binnenspie-
gel wordt automatisch aangepast overeen-
komstig de helderheid van het gebied voor
uw auto.
■Voorkomen van storingen in de licht-
sensoren
Raak de lichtsensoren niet aan en bedek ze
niet, om te voorkomen dat er storingen in ont-
staan.
IconenInstellingen
Hiermee kunt u de helderheid van
het display afstellen.
Hiermee kunt u het weergegeven
gebied omhoog/omlaag verplaat-
sen.
Hiermee kunt u het weergegeven
gebied naar links/rechts verplaat-
sen.
Hiermee kunt u de hoek van het
weergegeven beeld afstellen.
Hiermee kunt u op de weergege-
ven afbeelding inzoomen/uitzoo-
men.
Hiermee kunt u de automatische
antiverblindingsstand in-/uitscha-
kelen.
*
De hoeveelheid gereflecteerd licht
wordt automatisch aangepast op
basis van de helderheid van de
koplampen van achteropkomend
verkeer.
De automatische antiverblindings-
stand wordt iedere keer wanneer
het contact AAN wordt gezet inge-
schakeld.
pM_RAV4_OM_OM42D20E_(EE).book Page 244 Friday, August 7, 2020 1:15 PM

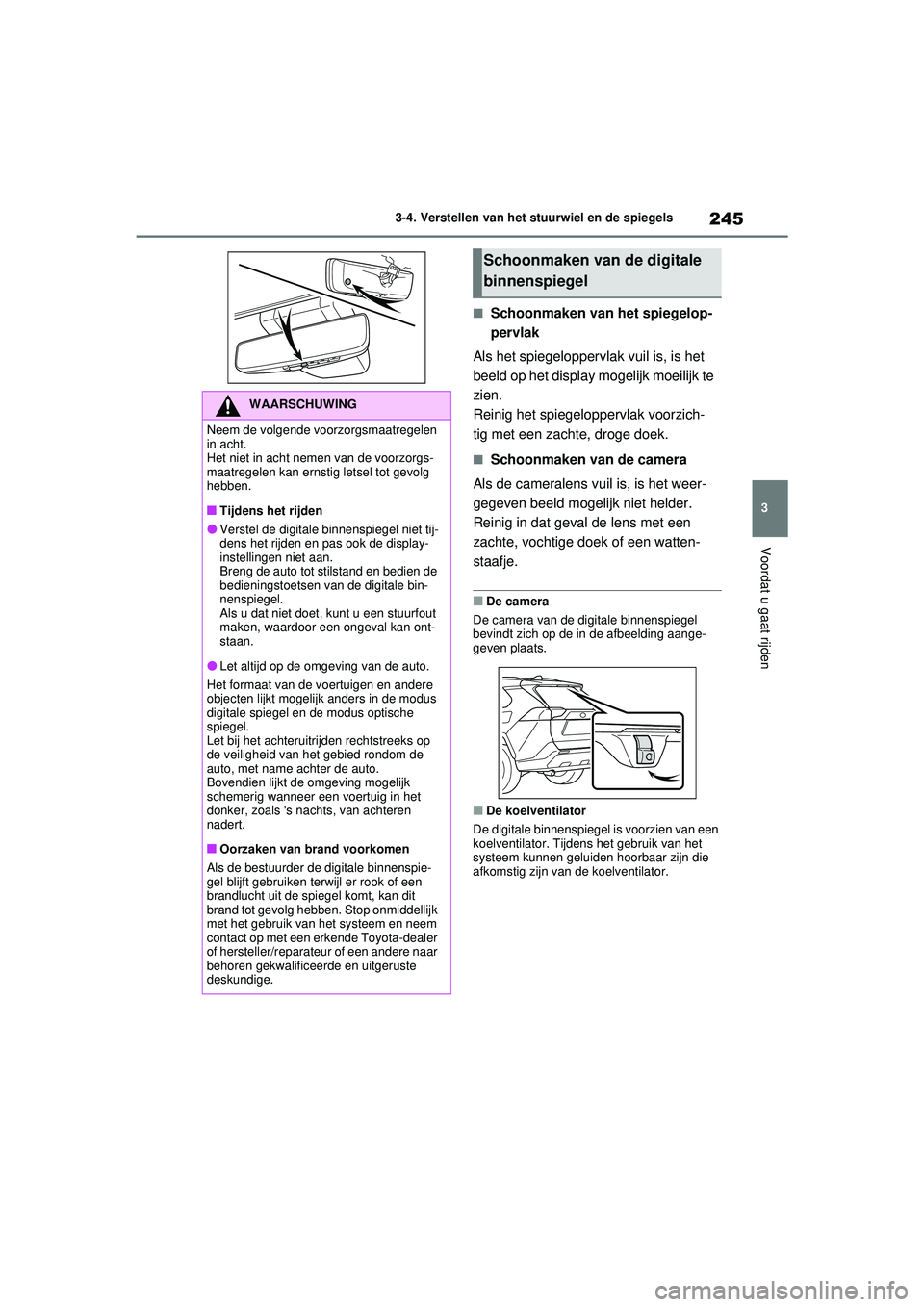

245
3
3-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
■Schoonmaken van het spiegelop-
pervlak
Als het spiegeloppervlak vuil is, is het
beeld op het display mogelijk moeilijk te
zien.
Reinig het spiegeloppervlak voorzich-
tig met een zachte, droge doek.
■Schoonmaken van de camera
Als de cameralens vuil is, is het weer-
gegeven beeld mogelijk niet helder.
Reinig in dat geval de lens met een
zachte, vochtige doek of een watten-
staafje.
■De camera
De camera van de digitale binnenspiegel
bevindt zich op de in de afbeelding aange-
geven plaats.
■De koelventilator
De digitale binnenspiegel is voorzien van een
koelventilator. Tijdens het gebruik van het
systeem kunnen geluiden hoorbaar zijn die
afkomstig zijn van de koelventilator.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
■Tijdens het rijden
●Verstel de digitale binnenspiegel niet tij-
dens het rijden en pas ook de display-
instellingen niet aan.
Breng de auto tot stilstand en bedien de
bedieningstoetsen v an de digitale bin-
nenspiegel.
Als u dat niet doet, kunt u een stuurfout
maken, waardoor een ongeval kan ont-
staan.
●Let altijd op de omgeving van de auto.
Het formaat van de voertuigen en andere
objecten lijkt mogelijk anders in de modus
digitale spiegel en de modus optische
spiegel.
Let bij het achteruitrijden rechtstreeks op
de veiligheid van het gebied rondom de
auto, met name achter de auto.
Bovendien lijkt de omgeving mogelijk
schemerig wanneer een voertuig in het
donker, zoals 's nachts, van achteren
nadert.
■Oorzaken van brand voorkomen
Als de bestuurder de digitale binnenspie-
gel blijft gebruiken terwijl er rook of een
brandlucht uit de spiegel komt, kan dit
brand tot gevolg hebben. Stop onmiddellijk
met het gebruik van het systeem en neem
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Schoonmaken van de digitale
binnenspiegel
pM_RAV4_OM_OM42D20E_(EE).book Page 245 Friday, August 7, 2020 1:15 PM

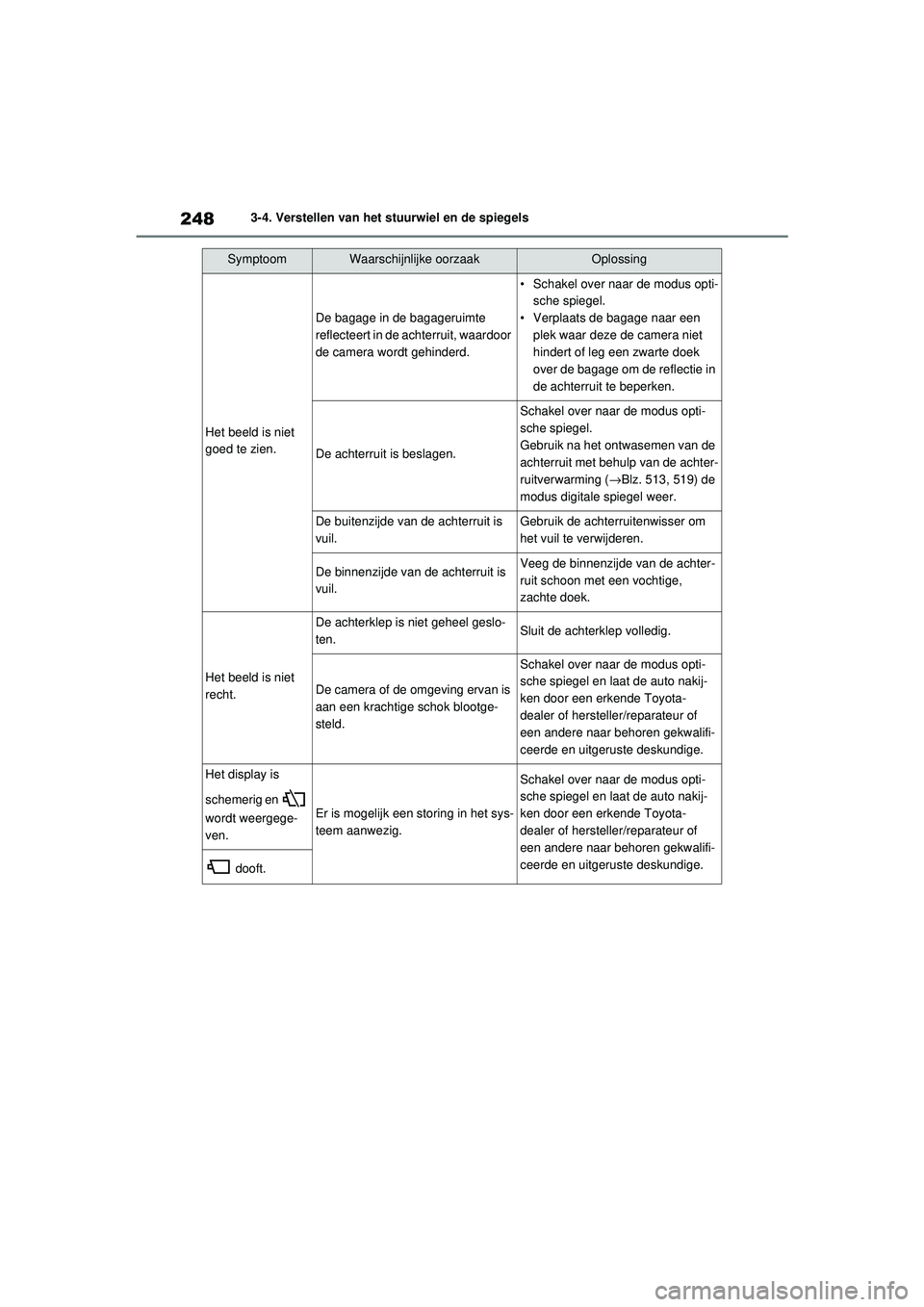

2483-4. Verstellen van het stuurwiel en de spiegels
Het beeld is niet
goed te zien.
De bagage in de bagageruimte
reflecteert in de achterruit, waardoor
de camera wordt gehinderd.
• Schakel over naar de modus opti-sche spiegel.
• Verplaats de bagage naar een plek waar deze de camera niet
hindert of leg een zwarte doek
over de bagage om de reflectie in
de achterruit te beperken.
De achterruit is beslagen.
Schakel over naar de modus opti-
sche spiegel.
Gebruik na het ontwasemen van de
achterruit met behulp van de achter-
ruitverwarming ( →Blz. 513, 519) de
modus digitale spiegel weer.
De buitenzijde van de achterruit is
vuil.Gebruik de achterruitenwisser om
het vuil te verwijderen.
De binnenzijde van de achterruit is
vuil.Veeg de binnenzijde van de achter-
ruit schoon met een vochtige,
zachte doek.
Het beeld is niet
recht.
De achterklep is niet geheel geslo-
ten.Sluit de achterklep volledig.
De camera of de omgeving ervan is
aan een krachtige schok blootge-
steld.
Schakel over naar de modus opti-
sche spiegel en laat de auto nakij-
ken door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Het display is
schemerig en
wordt weergege-
ven.
Er is mogelijk een st oring in het sys-
teem aanwezig.
Schakel over naar de modus opti-
sche spiegel en laat de auto nakij-
ken door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
dooft.
SymptoomWaarschijnlijke oorzaakOplossing
pM_RAV4_OM_OM42D20E_(EE).book Page 248 Friday, August 7, 2020 1:15 PM

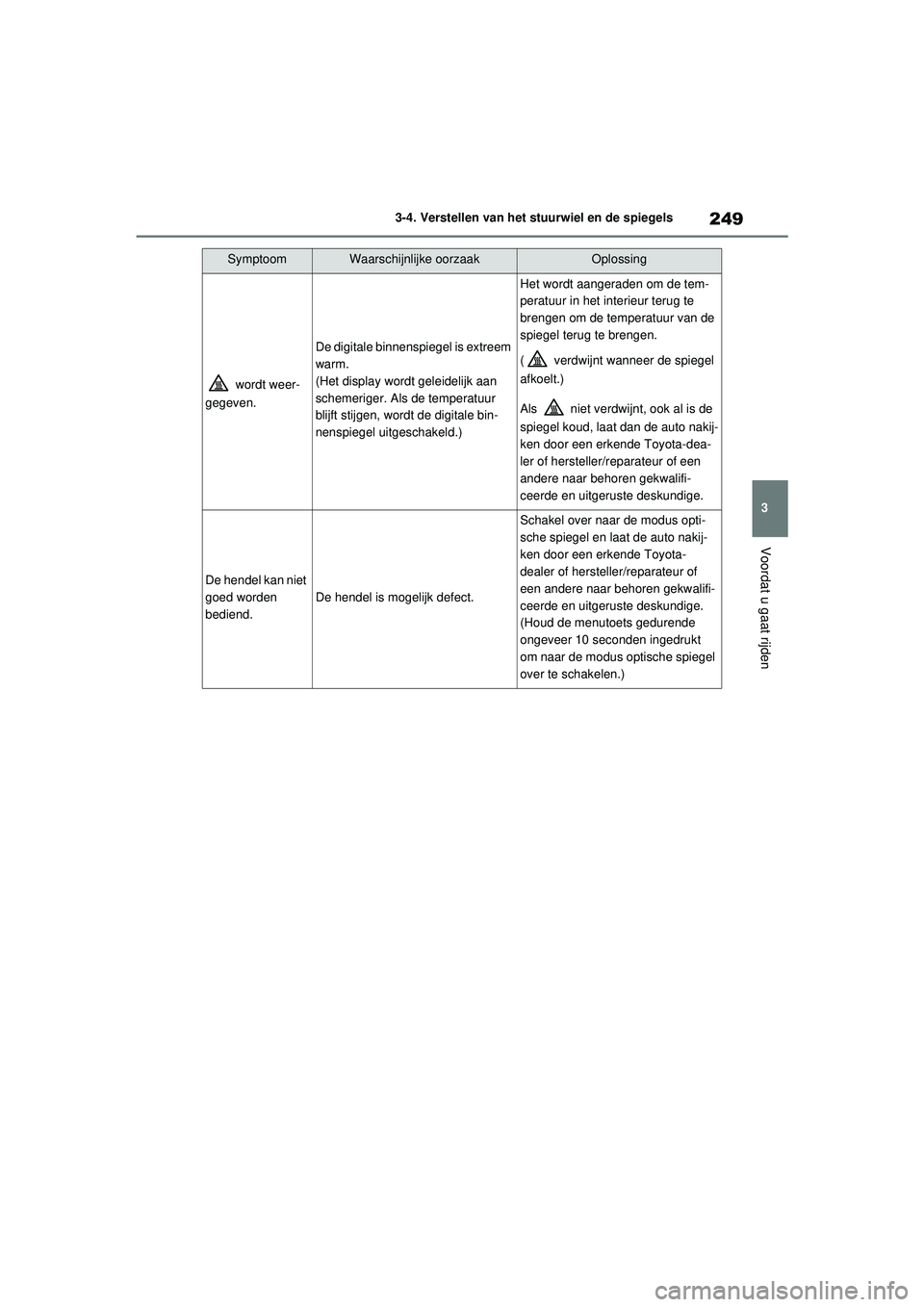

249
3
3-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
wordt weer-
gegeven.
De digitale binnenspiegel is extreem
warm.
(Het display wordt geleidelijk aan
schemeriger. Als de temperatuur
blijft stijgen, wordt de digitale bin-
nenspiegel uitgeschakeld.)
Het wordt aangeraden om de tem-
peratuur in het interieur terug te
brengen om de temperatuur van de
spiegel terug te brengen.
( verdwijnt wanneer de spiegel
afkoelt.)
Als niet verdwijnt, ook al is de
spiegel koud, laat dan de auto nakij-
ken door een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De hendel kan niet
goed worden
bediend.
De hendel is mogelijk defect.
Schakel over naar de modus opti-
sche spiegel en laat de auto nakij-
ken door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
(Houd de menutoets gedurende
ongeveer 10 seconden ingedrukt
om naar de modus optische spiegel
over te schakelen.)
SymptoomWaarschijnlijke oorzaakOplossing
pM_RAV4_OM_OM42D20E_(EE).book Page 249 Friday, August 7, 2020 1:15 PM

253
3
3-5. Openen en sluiten van de ruiten en het schuifdak
Voordat u gaat rijden
Herhaal de procedure vanaf het begin als u
de schakelaar hebt losgelaten terwijl de zijruit
nog in beweging was.
Als de zijruit in de tegengestelde richting
beweegt en niet volledig kan worden geslo-
ten of geopend, laat dan de auto nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Aan portierslot gekoppelde werking
elektrisch bedienbare ruiten
●De elektrisch bedienbare ruiten kunnen
worden geopend en gesloten met de sleu-
tel (auto's zonder Smart entry-systeem en
startknop) of de mechanische sleutel
(auto's met Smart entry-systeem en start-
knop).
* (
→ Blz. 163, 655)
●De elektrisch bedienbare ruiten kunnen
worden geopend en gesloten met behulp
van de afstandsbediening.
* (→ Blz. 162)
●Auto's met een alarm: Het alarm kan wor-
den geactiveerd als het alarm is ingescha-
keld en een elektrisch bedienbare ruit
wordt gesloten met de aan het portierslot
gekoppelde werking van de elektrisch
bedienbare ruit. ( →Blz. 101)
*: Deze instellingen moeten aan de persoon-
lijke voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Waarschuwingsfunctie elektrisch
bedienbare ruit open
 Auto's zonder Smart entry-systeem en
startknop
De zoemer klinkt en er verschijnt een mel-
ding op het multi-informatiedisplay wanneer
de sleutel uit het contact is verwijderd en het
bestuurdersportier wordt geopend terwijl de
elektrisch bedienbare ruiten geopend zijn.
 Auto's met Smart entry-systeem en start-
knop
De zoemer klinkt en er verschijnt een mel-
ding op het multi-informatiedisplay wanneer
het contact UIT wordt gezet en het bestuur-
dersportier wordt geopend terwijl de elek-
trisch bedienbare ruiten geopend zijn.
■Persoonlijke voorkeursinstellingen
Bepaalde instellingen (bijvoorbeeld de kop-
peling aan de portiervergrendeling) kunnen
worden gewijzigd. (Systemen met mogelijk-
heden voor persoonlijke voorkeursinstellin-
gen: → Blz. 689)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kan er ernstig letsel ontstaan.
■Sluiten van de elektrisch bedienbare
ruiten
●De bestuurder is verantwoordelijk voor
de bediening van de elektrisch bedien-
bare ruiten, ook voor die van de passa-
giers. Laat, om onbedoelde bediening,
met name door kinderen, te voorkomen,
de elektrisch bedienbare ruiten niet door
kinderen bedienen. Het kan gebeuren
dat een lichaamsdeel van een kind of
een andere passagier klem komt te zit-
ten tussen de elektrisch bedienbare ruit.
Wanneer er een kind in de auto zit, ver-
dient het aanbeveling om de blokkeer-
schakelaar voor de ruitbediening te
gebruiken. ( →Blz. 254)
●Controleer of geen van de inzittenden
een lichaamsdeel naar buiten steekt dat
bekneld zou kunnen raken als de elek-
trisch bedienbare ruiten worden
bediend.
pM_RAV4_OM_OM42D20E_(EE).book Page 253 Friday, August 7, 2020 1:15 PM
